Simulácia guľôčkovania

Použite numerické modely na vysvetlenie mechaniky nárazu, porovnanie kontrolovaných scenárov a mapovanie zvyškového napätia – bez nahradenia požadovaných meraní alebo kvalifikácie procesu.

Simulácia guľôčkovania môže odhaliť mechanizmy, ktoré je ťažké merať počas nárazu: lokálne plastické preťaženie, interakciu medzi opakovanými jamkami, hĺbku zvyškového napätia a deformáciu komponentov. Neodhaľuje ich automaticky. Výsledok je podmienený vstupmi nárazu, materiálovým zákonom, geometriou, okrajovými podmienkami, numerickými voľbami a validáciou. Farebný obrys je dokladom z modelu, nie dokladom, že výrobný proces alebo diel je v súlade.

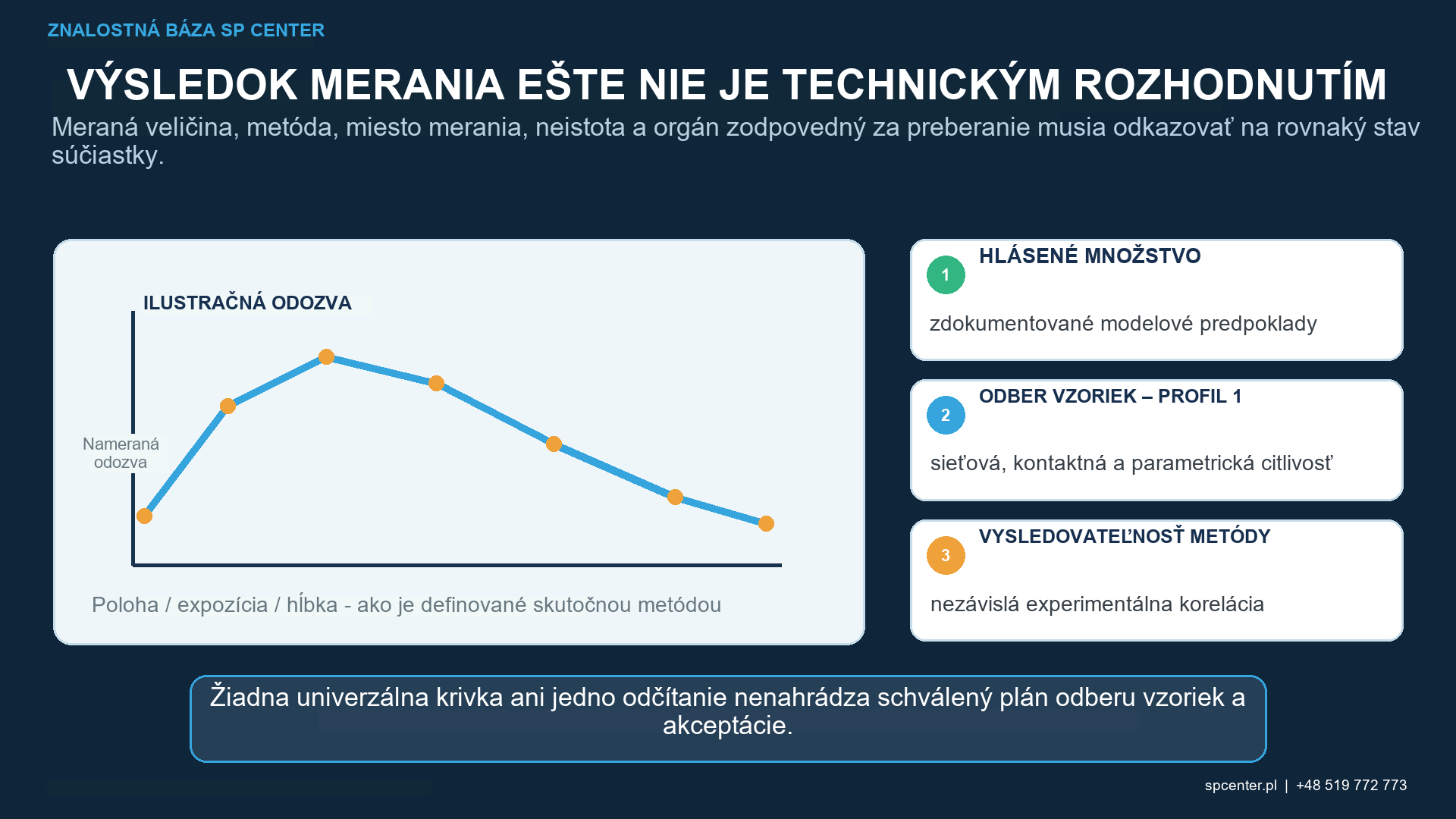

Obrázok 1. Obhájiteľný model spája namerané podmienky nárazu, odozvu materiálu a numerické predpoklady s definovaným súborom validačných údajov.

Na čo môže odpovedať simulácia guľôčkovania?

Model má vychádzať z písomne formulovanej otázky a zamýšľaného rozhodnutia. Môže napríklad porovnávať vplyv rýchlosti a veľkosti brokov, objasňovať šikmý dopad vo vývrte, hodnotiť sekvencie nárazov, odhadovať pole zvyškových napätí pre pevnostnú analýzu alebo skúmať deformáciu tenkej súčiastky.

Požadovaná presnosť vyplýva z tvrdenia. Model s jedným nárazom môže vysvetliť lokálnu mechaniku, ale nemôže stanoviť štatisticky reprezentatívnu prevádzkovú kombináciu. Kalibrovaná metóda vlastného deformovania môže mapovať napätie a deformáciu naprieč veľkou súčiastkou, ale nemusí vyriešiť lokálnu hranu alebo jamku.

Modelovací prístup	Užitočná otázka	Hlavné obmedzenia
Explicitná metóda konečných prvkov s jedným nárazom	Ako priemer, rýchlosť, uhol, kontakt a konštitutívna odozva terča tvoria lokálnu plastickú zónu	Samotné nepredstavuje štatistiky prevádzkového mixu, interakciu nárazov ani pokrytie produkcie
MKP s viacerými nárazmi	Ako rozstupy, poradie, prekrytie a opakovaná plasticita ovplyvňujú pole zvyškového napätia spriemerované na ploche	Výpočtové náklady, hraničné efekty a citlivosť na umelý vzor nárazu
Prepojenie DEM-FEM alebo trajektórie s MKP	Ako transport média a geometria komponentov vytvárajú lokálne rozloženie rýchlosti a dopadu	Vyžaduje dôveryhodné predpoklady o prúdení, kolíziách a prepojení plus meranú koreláciu procesu
Mapovanie vlastného alebo vnúteného napätia	Ako kalibrované pole nepružného napätia blízko povrchu riadi napätie komponentov a deformácia	Prenesené pole nie je univerzálne a môže prehliadnuť lokálne kontaktné alebo defektné efekty
Model so zníženým rádom alebo náhradný model	Ako skríningovať kvalifikovaný dizajnový priestor alebo podporiť štúdie citlivosti a optimalizácie	Spoľahlivé iba v rámci trénovacej a validačnej domény

Tabuľka 1. Rôzne simulačné architektúry odpovedajú na rôzne inžinierske otázky a nie sú zameniteľné.

Ako explicitná metóda konečných prvkov s nárazom reprezentuje proces?

V explicitnom dynamickom modeli jedna alebo viac častíc kontaktuje elasticko-plastický cieľ pri definovaných rýchlostiach a uhloch. Výpočet rieši prechodné napäťové vlny, kontakt, plastický tok a odľahčenie. Zvyškové napätie sa vyhodnocuje po odznení kinetických efektov a obnovení rovnováhy.

Hustota siete musí riešiť jamku a gradient napätia. Doména a hranice musia zabrániť umelému odrazu alebo obmedzeniu v oblasti záujmu. Energetická bilancia, stabilita časového kroku, kontaktná penetrácia a stav napätia po dynamickom usadení sú súčasťou numerického záznamu kvality.

Prečo sú viacnásobné nárazy a štatistiky dôležité?

Guľôčkovanie v produkcii obsahuje rozloženie veľkostí častíc, rýchlostí, uhlov, umiestnení a sekvencií. Blízke plastické zóny interagujú, zatiaľ čo opakované nárazy môžu zmeniť kalenie a tvar povrchu. Pravidelná mriežka identických nárazov môže byť užitočná pre kontrolovanú štúdiu, ale nie je automaticky reprezentatívna pre náhodný prúd.

Ak sa používajú stochastické polohy nárazov alebo súbor trajektórií odvodený z DEM, zdokumentujte pravidlo vzorkovania, počet realizácií, konvergenciu výstupov spriemerovaných cez plochu a riadenie počiatočného nastavenia generátora náhodných čísel. Numerické „pokrytie“ musí byť výslovne definované, napríklad hustotou nárazov alebo priemetovou plochou vtlačkov, a oddelené od pokrytia vo výrobe posudzovaného podľa riadiacej metódy.

Obrázok 2. Architektúra modelu by mala zodpovedať inžinierskej otázke; podrobný model nárazu a model deformácie v mierke komponentov riešia rôzne problémy.

Ktoré vstupy dominujú dôveryhodnosti?

Vstupná rodina	Očakávané doklady	Riziko zjednodušenia bez odôvodnenia
Podmienky nárazu	Rozloženie rýchlosti a uhla, rozloženie veľkosti a tvaru výstrelu, lokálny tok alebo hustota nárazu	Nominálny tlak vzduchu, rýchlosť kolesa alebo jedna priemerná rýchlosť môžu skresľovať lokálnu energiu
Správanie sa pri výstrele	Hustota, elasticko-plastická odozva, reštitúcia alebo odôvodnený predpoklad tuhého výstrelu, kontaktné vlastnosti	Tuhé dokonalé gule môžu podceňovať straty energie, lom, tvar a vplyvy prevádzkovej zmesi
Cieľový materiál	Elastické vlastnosti, odozva na medzu klzu a spevnenie, rýchlosť deformácie a cyklické správanie, kde je to relevantné, počiatočný stav	Kvázistatická monotónna krivka môže vytvoriť vierohodný, ale nesprávny hĺbkový profil
Geometria a hranica	Reprezentatívne zakrivenie, hrúbka, hrany, otvory, obmedzenia a už existujúci stav napätia	Plochý polopriestor nemôže automaticky reprezentovať zaoblenie, otvor, tenkú stenu alebo časť s obmedzeniami
Číselné údaje	Konvergencia siete a časového kroku, definícia kontaktu, veľkosť domény, tlmenie, postupnosť nárazov a pravidlo priemerovania	Numerické artefakty sa môžu zameniť za fyzikálne gradienty alebo saturáciu

Tabuľka 2. Pôvod a sledovateľnosť vstupných údajov sú rovnako dôležité ako úroveň výpočtového riešiča.

Nastavenia stroja nie sú univerzálnymi podmienkami nárazu. Tlak vzduchu, rýchlosť kolesa a nominálny prietok média sú predbežné kontroly. Model potrebuje lokálne podmienky častíc na povrchu alebo validovaný vzťah, ktorý ich odvodzuje. Rovnaké nominálne nastavenie môže viesť k rôznym rozloženiam nárazu po opotrebovaní trysky, drifte separátora, degradácii média alebo zmene geometrie.

Ako by sa mal zvoliť materiálový zákon?

Náraz zahŕňa vysoké lokálne napätie, rýchlosť deformácie, odľahčenie a opakovanú plasticitu. V závislosti od účelu môže zákon vyžadovať citlivosť na rýchlosť deformácie, izotropné a kinematické spevnenie, cyklickú odozvu, tepelnú väzbu alebo poškodenie. Viac parametrov nezaručuje lepší model; každý aktívny mechanizmus potrebuje identifikovateľné údaje.

Zaznamenajte druh materiálu, tepelné spracovanie, tvrdosť, orientáciu vzorky, testovaciu teplotu, testovaciu metódu a rozsah prispôsobenia. Parametre prispôsobené iba kvázistatickým monotónnym údajom by sa nemali prezentovať ako validované pre dynamický opakovaný náraz bez podporných dokladov a analýzy citlivosti.

Čo skutočne znamenajú kontúry zvyškového napätia?

Rozlišujte medzi povrchovým napätím, maximálnym tlakovým napätím, hĺbkou tohto maxima a hĺbkou tlakovej vrstvy. Uveďte súradnicový systém, tenzorovú zložku, oblasť priemerovania a referenčný stav. Nodálne vrcholy vedľa kontaktnej hrany nie sú ekvivalentné plošne spriemerovanému röntgenovému meraniu.

Zvyškové napätie sa samovyrovnáva. Hrúbka komponentu, zakrivenie, voľné hrany, obrábacie napätie a obmedzenia ovplyvňujú redistribúciu. Lokálny profil polopriestoru nemožno vložiť do komponentu bez overenej metódy mapovania a kontroly rovnováhy.

Ako sú oddelené kalibrácia a validácia?

Kalibrácia identifikuje neisté parametre pomocou deklarovaného súboru údajov. Validácia testuje výsledný model na základe nezávislých dokladov relevantných pre zamýšľané tvrdenie. Použitie rovnakého profilu zvyškového napätia na ladenie rýchlosti alebo kalenia aj na tvrdenie, že validácia je kruhová.

Naplánujte zadržané procesné podmienky, materiály alebo geometrie, kde je to možné. Uveďte neistotu merania a neistotu modelovania. Model môže byť platný pre poradie trendov v rámci ohraničenej domény, ale nevhodný pre absolútne hodnoty prijatia alebo inú zliatinu.

Obrázok 3. Kalibrácia a validácia zostávajú oddelené: porovnanie jedného profilu neoveruje každý výstup, geometriu alebo procesný stav.

Ktoré merania by mali model podporovať?

Tvrdenie	Potvrdzujúce doklady	Čo samo o sebe neuzatvára nárok
Veľkosť a hĺbka zvyškového napätia	Röntgenový snímok alebo iný vhodný hĺbkový profil s definovanými miestami, s kontrolovanými účinkami neistoty a odstraňovania materiálu	Zhoda povrchového napätia alebo maximálnej kompresie v jednom bode
Topografia alebo poškodenie povrchu	Nameraná drsnosť alebo topografia a kontrola reprezentatívnych častí na príslušných hraniciach	Zhoda zvyškového napätia bez posúdenia povrchu
Deformácia komponentu	Rozmerové alebo zakrivené údaje pred a po spracovaní s upínacím prípravkom a riadením počiatočného stavu	Výška Almenovho oblúka prenesená priamo na iný komponent
Proces trend	Nezávislé podmienky vylúčené z kalibrácie a správne zoradené modelom	Prispôsobený výsledok kalibračnej podmienke
Výhoda z hľadiska únavy alebo trvanlivosti	Reprezentatívne doklady o únave, lomovej mechanike alebo schválený návrh zahŕňajúce relaxáciu povrchového a zvyškového napätia	Samotná kontúra tlakového napätia
Prijatie výroby	Výkres, špecifikácia, kvalifikovaný postup a požadované kontroly procesu	Výstup simulácie použitý namiesto požadovaného Almena, pokrytia, média alebo akceptácie dielu

Tabuľka 3. Každé tvrdenie modelu vyžaduje doklady zodpovedajúce tomuto výstupu.

Meranie hĺbky zvyškového napätia môže vyžadovať postupné odstránenie materiálu a korekciu alebo interpretáciu vhodnú pre metódu a geometriu. Použite kvalifikovaný postup a nahláste umiestnenie, smer, konvenciu hĺbky, neistotu a akúkoľvek korekciu. SAE AS7045 poskytuje rámec pre definovanie a klasifikáciu merania zvyškového napätia; úplne kontrolovaná metóda zostáva rozhodujúca.

Ako môže simulácia podporiť vývoj procesu?

Simulácia je cenná pre klasifikáciu citlivosti, identifikáciu nebezpečných alebo neinformatívnych experimentov, výber hĺbky a umiestnenia merania, porovnávanie konceptov upínacích prípravkov alebo prístupu a mapovanie validovaného poľa blízko povrchu do analýzy deformácie alebo únavy. Môže to znížiť počet pokusov a omylov bez eliminácie fyzikálnych pokusov.

Použite navrhnutú štúdiu s realistickými hranicami a interakciami. Neoptimalizujte iba maximálne tlakové napätie: hĺbka, povrchové napätie, drsnosť, deformácia, riziko poškodenia, prístup a procesná schopnosť môžu ukladať konkurenčné obmedzenia.

Čo patrí do záznamu o kvalifikácii modelu?

Zamýšľané použitie, rozhodnutie, geometria, materiálová a procesná doména.
Softvér, výpočtový riešič, verzia, jednotky, súbory modelu a riadenie revízií.
Zdroj a neistota nárazu, vstupy médií a materiálov.
Konštitutívne rovnice, parametre a kalibračné doklady.
Citlivosť siete, časového kroku, domény, kontaktu a hraníc.
Pravidlá postupnosti nárazov, randomizácie, priemerovania a konvergencie.
Nezávislé validačné údaje, odchýlky a kritériá prijatia.
Známe obmedzenia, zakázané extrapolácie a schvaľovacia autorita.

Často kladené otázky

Dokáže metóda konečných prvkov (FEM) predpovedať profil zvyškového napätia z guľôčkovania?

Dokáže odhadnúť profil pre uvedený model, vstupy a oblasť. Predikcia sa stáva rozhodovacou až po stanovení citlivosti, konvergencie a nezávislej experimentálnej validácii vhodnej pre zamýšľané použitie.

Je Almenova intenzita priamym vstupom zvyškového napätia?

Nie. Almenova intenzita je štandardizovaná procesná odozva určená zo saturačnej krivky. Môže podporovať koreláciu procesu, ale nie je univerzálnym prevodom na rýchlosť nárazu alebo zvyškové napätie komponentu.

Dokáže nominálny tlak vzduchu alebo rýchlosť kolesa definovať rýchlosť nárazu?

Samotný údaj nie je spoľahlivý. Stav dýzy alebo metacieho kolesa, prietok média, veľkosť brokov, straty pri doprave, uhol, vzdialenosť a miestna geometria ovplyvňujú rýchlosť a rozdelenie nárazov.

Znamená pokrytie 100 %, že každý uzol modelu dostane jeden náraz?

Nie. Pokrytie produkcie je pozorovaný stav povrchu podľa príslušnej metódy. Numerický vzor nárazu je modelovací konštrukt a nesmie sa automaticky stotožňovať s vizuálnym pokrytím.

Ktorý materiálový model je najlepší pre metódu konečných prvkov (FEM) na guľôčkovanie?

Neexistuje univerzálna voľba. Vyberte a identifikujte konštitutívny zákon, ktorý predstavuje materiál, tepelné spracovanie, rozsah rýchlosti deformácie a opakovanú plasticitu potrebnú pre dané tvrdenie, potom ho kalibrujte a overte.

Dá sa vlastné pole deformácie preniesť na akýkoľvek komponent?

Nie. Prenos je opodstatnený iba pre definované predpoklady materiálu, procesu, orientácie, hĺbkového poľa a geometrie. Zakrivenie, voľné hrany, otvory a lokálny prístup môžu vyžadovať nové doklady.

Môže simulácia nahradiť röntgenovú difrakciu alebo iné meranie zvyškového napätia?

Nie, ak je meranie potrebné na kvalifikáciu alebo prijatie. Simulácia môže interpretovať, interpolovať alebo navrhovať experimenty, ale substitúcia vyžaduje explicitne schválený technický základ.

Preukazuje validovaný model zvyškového napätia únavovú životnosť?

Nie. Únava závisí aj od drsnosti, defektov, materiálu, geometrie, zaťaženia, prostredia, redistribúcie a relaxácie napätia. Vyžaduje sa samostatný validovaný základ pre posúdenie životnosti.

Kľúčové poznatky

Definujte rozhodnutie a tvrdenie pred výberom modelu.
Použite lokálne podmienky nárazu, nie len nominálne nastavenia stroja.
Oddeľte mechaniku jedného nárazu od štatistík viacerých nárazov a pokrytia výroby.
Nezávisle overte materiálový zákon, numerické riešenie a zamýšľaný výstup.
Simuláciu, meranie zvyškového napätia a akceptáciu výroby ponechajte ako samostatné úrovne dokladov.
Neextrapolujte za hranice overenej oblasti materiálu, geometrie a procesu.
