Definujte vzťažný bod trysky, smer merania a toleranciu, potom kvalifikujte odstup spolu s uhlom, stopou, pohybom a celým pneumatickým prúdom
Odstup trysky mení rozptyl prúdu, lokálnu stopu a správanie častíc medzi výstupom z trysky a komponentom. Môže preto ovplyvniť lokálnu intenzitu, mieru pokrytia, prístup a opakovateľnosť. Platná vzdialenosť nie je univerzálne nastavenie: patrí ku kvalifikovanej kombinácii trysky, prívodu vzduchu, hmotnostného prietoku média, média, uhla, pohybu, nástrojov a geometrie súčiastky.
Ako odstupová vzdialenosť ovplyvňuje prúd guľôčkovania?
| Zmena súvisiaca so vzdialenosťou | Možný vplyv procesu | Prečo neplatí žiadne univerzálne pravidlo |
|---|---|---|
| Kratší odstup | Môže dôjsť k užšej stope a vyššej lokálnej expozícii | Konštrukcia trysky, zrýchlenie častíc, uhol a prietok média môžu zmeniť odozvu |
| Dlhší odstup | Môže dôjsť k širšej stope, väčšiemu rozptylu a nižšej energii častíc | Prietok vzduchu, veľkosť a hustota častíc určujú stratu rýchlosti a šírenie prúdu |
| Zmena zakrivenia povrchu | Vzdialenosť a uhol dopadu sa menia pozdĺž jednej naprogramovanej dráhy | Rovnaké súradnice robota nevytvárajú rovnakú lokálnu geometriu |
| Opotrebovanie alebo výmena trysky | Výstupná geometria, prúd Počiatok a stopa sa môžu posunúť | Nominálna poloha nástroja nedokazuje, že fyzický prúd zostal ekvivalentný |
| Chyba umiestnenia upínacieho prípravku alebo súčiastky | Celá dráha sa môže pohybovať vzhľadom na hranice spracovania | Správny program môže bežať na nesprávne umiestnenej súčiastke |
Tabuľka 1. Vplyvy vzdialenosti sú tendencie, ktoré vyžadujú kvalifikáciu špecifickú pre konfiguráciu, nie fixné zákony pre každý stroj.

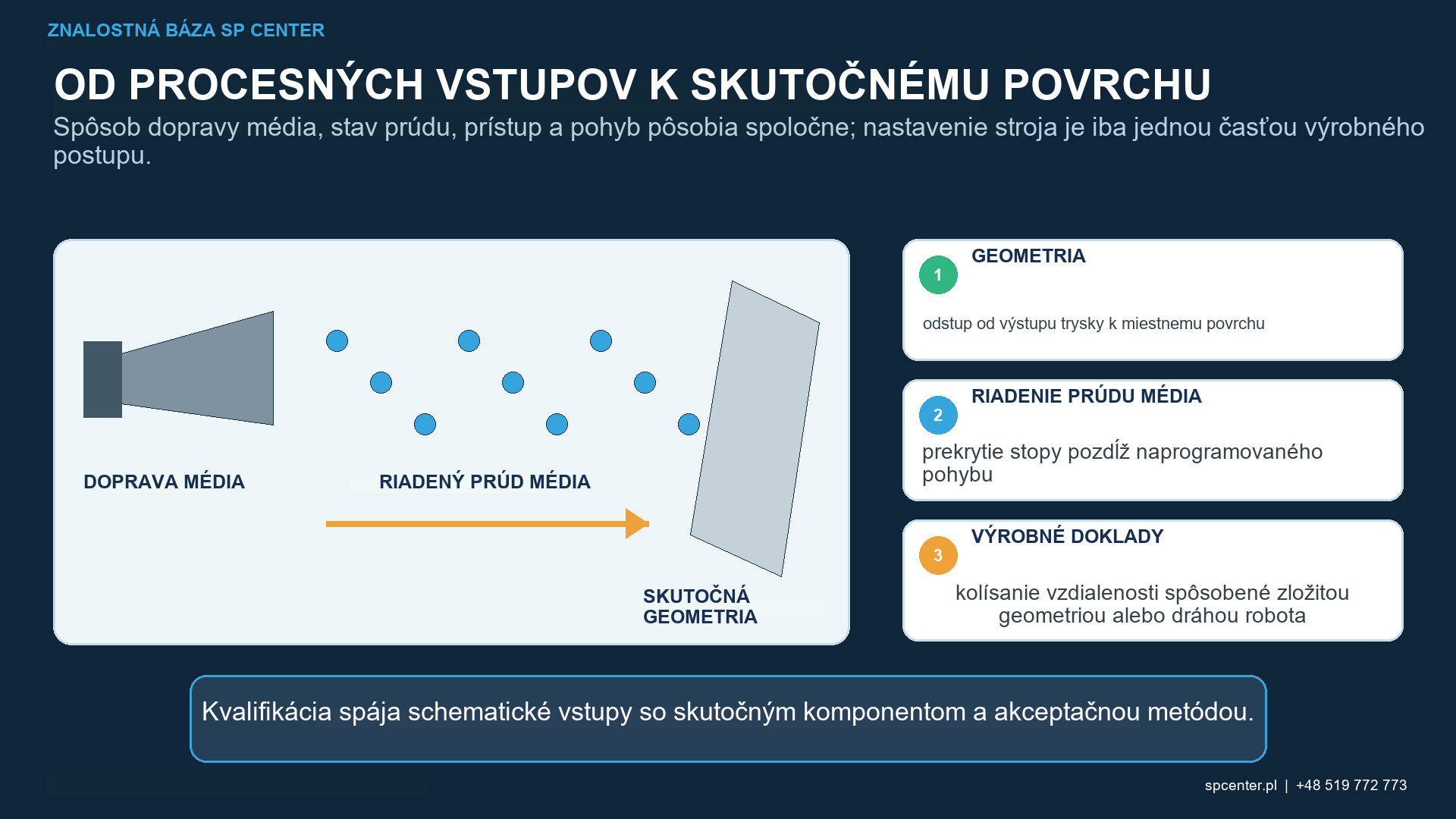

Po opustení pneumatickej trysky sa prúd môže rozbiehať a interagovať s okolitým vzduchom. Veľkosť, hustota a tvar častíc ovplyvňujú, ako rýchlo sa mení rýchlosť a smer. Kratšia alebo dlhšia vzdialenosť sa preto musí vyhodnotiť s aktuálnou tryskou a prevádzkovým médiom, a nie kopírovaním hodnoty z iného procesu.
Vzdialenosť tiež mení geometrickú stopu. Úzka stopa môže zvýšiť citlivosť na chybu dráhy a prekrytie; široká stopa môže dosiahnuť vylúčené zóny alebo stratiť užitočnú definíciu. Ani jedna z podmienok nedokazuje špecifikované pokrytie.
Ako by sa mala definovať vzdialenosť trysky?
| Riadiaci prvok | Požadovaná definícia | Overenie |
|---|---|---|
| Vzťažný bod vzdialenosti | Výstupná rovina trysky alebo iný schválený fyzický vzťažný bod | Výkres, návod na nastavenie alebo overený digitálny model |
| Smer merania | Pozdĺž osi trysky, lokálna normála alebo výslovne definovaná konštrukcia | Opakovateľná metóda nastavenia a pomôcka pre kontrolu |
| Tolerancia | Povolený rozsah v príslušných miestach dráhy | Kontrola nastavenia, overenie robota alebo upínacieho prípravku a limit reakcie |
| Pohyb a prekrytie | Rýchlosť, index, postupnosť prechodov a hranice spracovania | Mapovanie stopy alebo pokrytia na reprezentatívnej geometrii |
| Umiestnenie nástroja a dielu | TCP trysky, vzťažný bod upínacieho prípravku a uloženie komponentu | Kalibrácia, kontrola referencií a potvrdenie prvého cyklu |
| Stav trysky | Typ, otvor, opotrebenie limit, držiak a pravidlo výmeny | Pravidelná kontrola a overenie po zmene |
Tabuľka 2. Číselná hodnota je opakovateľná až po definovaní jej pôvodu, smeru, tolerancie a metódy overenia.
„Vzdialenosť k dielu“ je nejednoznačná na zaoblení, otvore, zakrivenom profile krídla alebo meniacej sa stene. Dokument procesu by mal identifikovať vzťažný bod trysky a zodpovedajúci bod alebo konštrukciu povrchu na komponente. Mal by tiež definovať, ako sa hodnota kontroluje pred a počas výroby.
Ako interagujú uhol, posuv a prekrytie so vzdialenosťou?
Zmena odstupu mení šírku stopy a rozloženie energie, takže predtým kvalifikovaný rozstup alebo index priechodu už nemusí vytvárať rovnaké prekrytie. Uhol dopadu sa môže tiež zmeniť súčasne, najmä na zakrivenej geometrii alebo keď je dráha robota posunutá bez prepočítania.
Kvalifikácia mapuje celú dráhu: hranice ošetrenia, najmenej dostupné prvky, zóny štartu a zastavenia, obrátenia, segmenty zrýchlenia a možné tieňovanie. Používa výrobný prípravok, orientáciu komponentu, pohyb a držiak trysky.

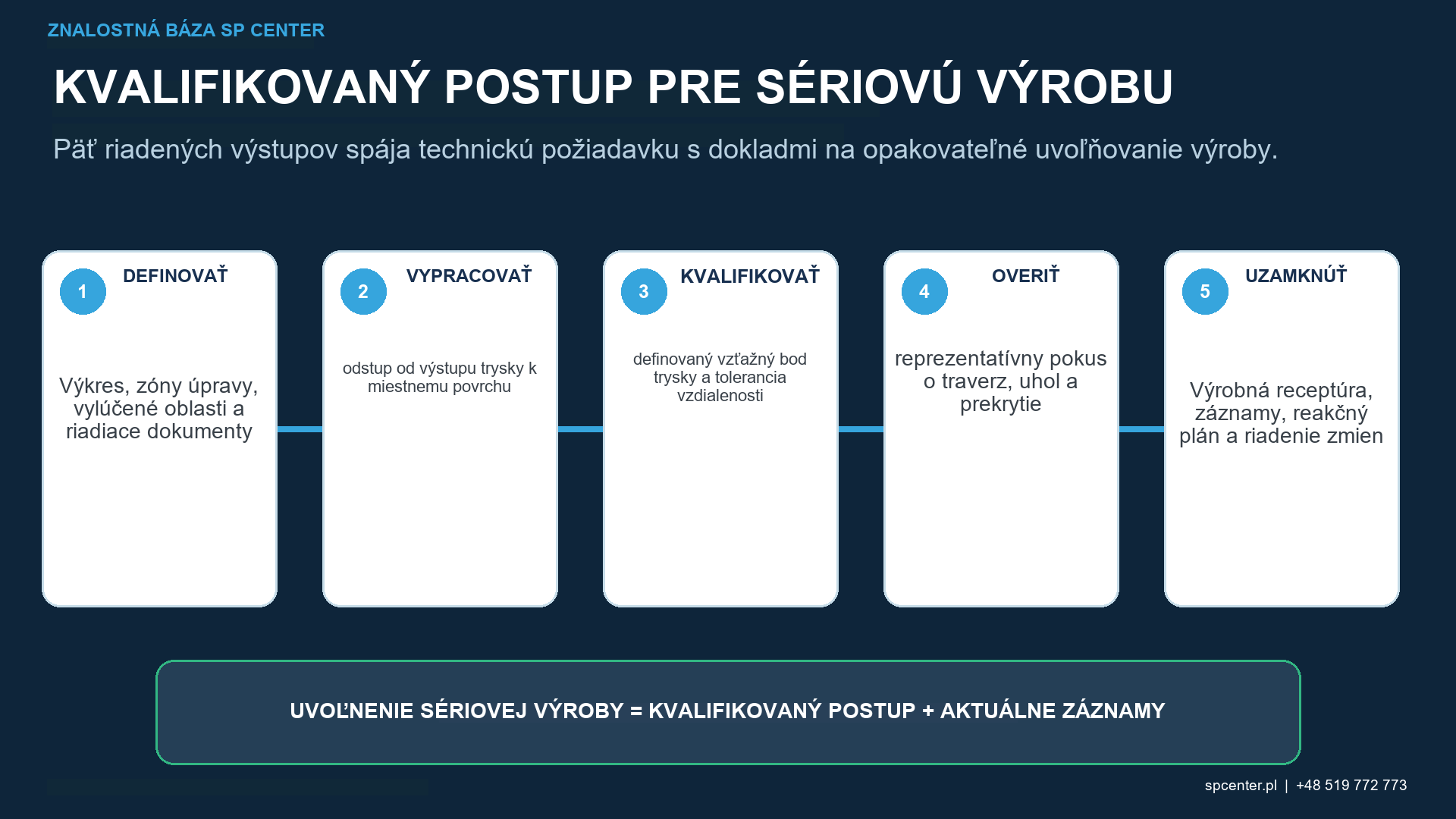

Ako sa kvalifikuje odstup?
- Zmrazený výkres, mapa ošetrenia, riadiace požiadavky a kompletná konfigurácia zariadenia.
- Definujte typ trysky, fyzický vzťažný bod, smer merania, nominálnu vzdialenosť a toleranciu.
- Mapujte lokálnu vzdialenosť a uhol dopadu pozdĺž geometrie reprezentatívnej pre výrobu.
- Stanovte intenzitu pomocou príslušného Almenovho systému a platnej saturačnej krivky na schválených miestach.
- Overte prekrytie a pokrytie stopy na reprezentatívnych miestach a miestach s najhorším prístupom ku komponentom.
- Schváľte dráhu, stav trysky, kontroly nastavenia, reakčné limity, záznamy a spúšťače rekvalifikácie.
Skúška na jednom plochom Almenovom držiaku automaticky nekvalifikuje meniaci sa povrch komponentu. Almenovo nastavenie charakterizuje prúd za definovaných podmienok; pokrytie komponentu a prístup k nemu vyžadujú vlastné doklady.
Ktoré doklady podporujú uvoľnenie do výroby?
| Tvrdenie | Vhodné doklady | Čo samotná vzdialenosť nemôže dokázať |
|---|---|---|
| Prúd má špecifikovanú intenzitu | Platné doklady o nasýtení na schválených miestach Almen pre kvalifikovanú konfiguráciu | Pokrytie komponentu alebo únavová účinnosť |
| Celá zóna je ošetrená | Posúdenie pokrytia a prekrytie stopy na miestach s najhorším prístupom | Veľkosť alebo hĺbka zvyškového napätia |
| Dráha je opakovateľná | Kontroly robota, upínacieho prípravku alebo pohybu prepojené s riadeným vzťažným bodom | Že médium a tryska zostali prijateľné |
| Komponent je prijateľný | Všetky použité požiadavky na povrch, rozmery a záznamy | Akceptácia od nominálnej hodnoty odstupu |
| Postup je možné preniesť | Preskúmaná ekvivalencia alebo rekvalifikácia zariadenia, geometrie a dokladov | Prenos z nastavení zodpovedajúcej vzdialenosti |
Tabuľka 3. Odstup je riadený vstup, zatiaľ čo intenzita, pokrytie a akceptácia komponentov zostávajú samostatnými výstupmi.
Výrobné záznamy by mali prepojiť komponent a dávku so strojom, programom, tryskou, vzťažným bodom nástroja, upínacím prípravkom, médiom, stavom intenzity, výsledkom pokrytia a akýmikoľvek požadovanými kontrolami povrchu alebo rozmerov. Ak sa používajú automatizované záznamy polohy, musí sa stanoviť ich rozlíšenie a vzťah k fyzickej tryske a dielu.

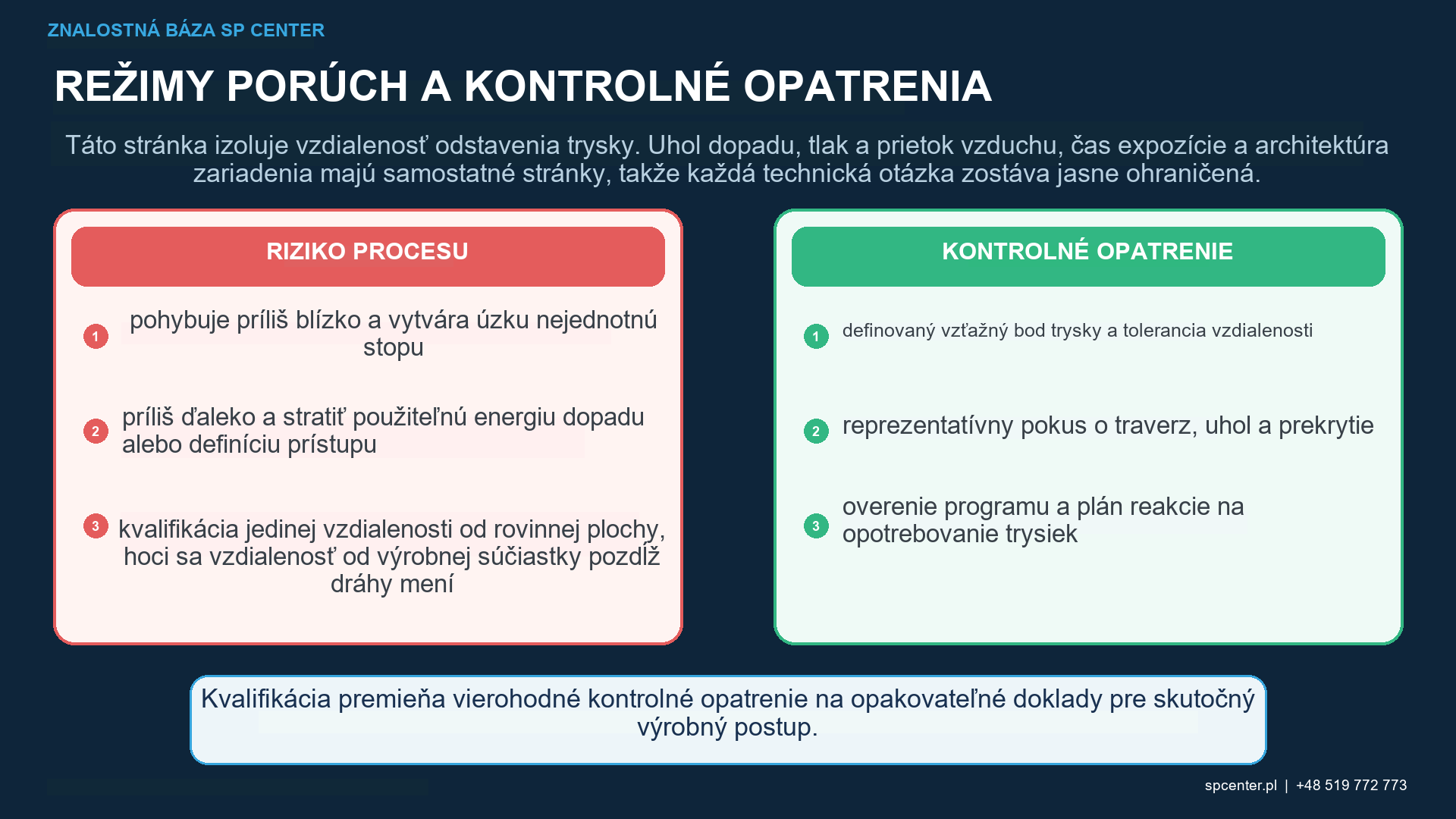

Ktoré poruchy vyžadujú obmedzenie?
- Vzdialenosť alebo uhol presahuje schválený rozsah v akomkoľvek požadovanom mieste.
- TCP trysky, vzťažný bod upínacieho prípravku alebo uloženie komponentu nie je možné overiť.
- Opotrebovanie, poškodenie alebo výmena trysky mení kvalifikovaný fyzický vzťažný bod.
- Revízia dráhy mení prekrytie, hranice alebo pohyb bez kontroly vplyvu.
- Pre postihnutú konfiguráciu chýbajú doklady o intenzite alebo pokrytí.
- Na kompenzáciu geometrickej chyby bola použitá dodatočná expozícia bez autorizácie.
Uveďte všetky potenciálne postihnuté produkty do posledného známeho prijateľného stavu. Opätovné spracovanie si vyžaduje explicitné preskúmanie, pretože kumulatívna expozícia môže zmeniť drsnosť, rozmery, tvárnenie za studena a zvyškové napätie.
Často kladené otázky
Čo je odstupová vzdialenosť trysky pri guľôčkovaní?
Je to kontrolovaná vzdialenosť medzi definovaným referenčným bodom trysky a lokálnym povrchom komponentu, meraná v smere určenom kvalifikovaným nastavením.
Zvyšuje priblíženie trysky vždy intenzitu?
Nie. Konštrukcia trysky, zrýchlenie, prúdenie vzduchu, médium, uhol a miesto merania vzájomne pôsobia. Stanovte intenzitu pomocou príslušného Almenovho a saturačného postupu pre celú konfiguráciu.
Zlepšuje väčšia vzdialenosť pokrytie?
Môže to rozšíriť plochu, ale môže to tiež znížiť využiteľnú energiu a definíciu častíc. Miera pokrytia a konečné pokrytie musia byť kvalifikované na základe reprezentatívnej geometrie.
Mala by sa vzdialenosť merať kolmo na povrch?
Iba ak to uvádza schválená definícia. Nastavenie môže definovať vzdialenosť pozdĺž osi trysky, k lokálnej normálovej konštrukcii alebo cez iný riadený vzťažný bod; nejednoznačnosť sa musí odstrániť.
Ako sa kontroluje odstup na zakrivenom komponentu?
Namapujte vzdialenosť a uhol pozdĺž dráhy, použite overené vzťažné body dielov a upínacích prípravkov a otestujte najcitlivejšie miesta s reprezentatívnymi dokladmi o intenzite a pokrytí.
Dokazuje robotický program vzdialenosť?
Nie. Musia sa tiež kontrolovať a overovať kalibrácia stredového bodu nástroja, stav trysky, umiestnenie upínacieho prípravku, uloženie komponentu a verzia programu.
Kedy je potrebné skontrolovať výmenu trysky?
Skontrolujte zmenu typu trysky, otvoru, dĺžky, materiálu, držiaka, stavu opotrebenia alebo vzťažného bodu nástroja, pretože to môže zmeniť rýchlosť prúdenia, pôvod, rozmer a kvalifikovanú ekvivalenciu.
Čo by mala špecifikovať RFQ?
Uveďte geometriu dielu, zóny úpravy a vylúčenia, požiadavky na intenzitu a pokrytie, obmedzenia zariadenia, známu definíciu vzdialenosti medzi tryskami, tolerancie, množstvo a požadované kvalifikačné a šaržové záznamy.
Kľúčové poznatky
- Odstup vyžaduje fyzický vzťažný bod, smer merania a toleranciu.
- Bližšie nie je univerzálne lepšie a ďalej automaticky nezlepšuje pokrytie.
- Vzdialenosť interaguje s tryskou, prietokom vzduchu, hmotnostným prietokom média, uhlom, posuvom a prekrytím.
- Súradnice robota samy osebe nedokazujú fyzický vzťah medzi tryskou a dielom.
- Intenzita, pokrytie, opakovateľnosť dráhy a akceptácia komponentu vyžadujú samostatné doklady.
- Opotrebovanie trysky, pohyb upínacieho prípravku a uloženie dielu patria do plánu riadenia.
Súvisiace príručky SP Center
- Tlak vzduchu a prietok pri pneumatickom guľôčkovaní
- Uhol nárazu pri guľôčkovaní
- Čas expozície pri guľôčkovaní
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletné požiadavky uvedené vo výkrese, zmluve a od zákazníka. Pre každú trysku, médium alebo komponent sa nevzťahuje žiadny univerzálny rozsah odstupu.
