Odległość dyszy zmienia wielkość, kształt i rozkład energii śladu oddziaływania strumienia, dlatego może wpływać na lokalną intensywność, szybkość uzyskiwania pokrycia, dostęp i powtarzalność. Prawidłowa odległość jest kontrolowaną zmienną geometryczną w ramach zakwalifikowanej konfiguracji dyszy, ciśnienia lub przepływu, medium do kulowania i ruchu; nie można jej dobierać niezależnie od pozostałych elementów pneumatycznego systemu kulowania.

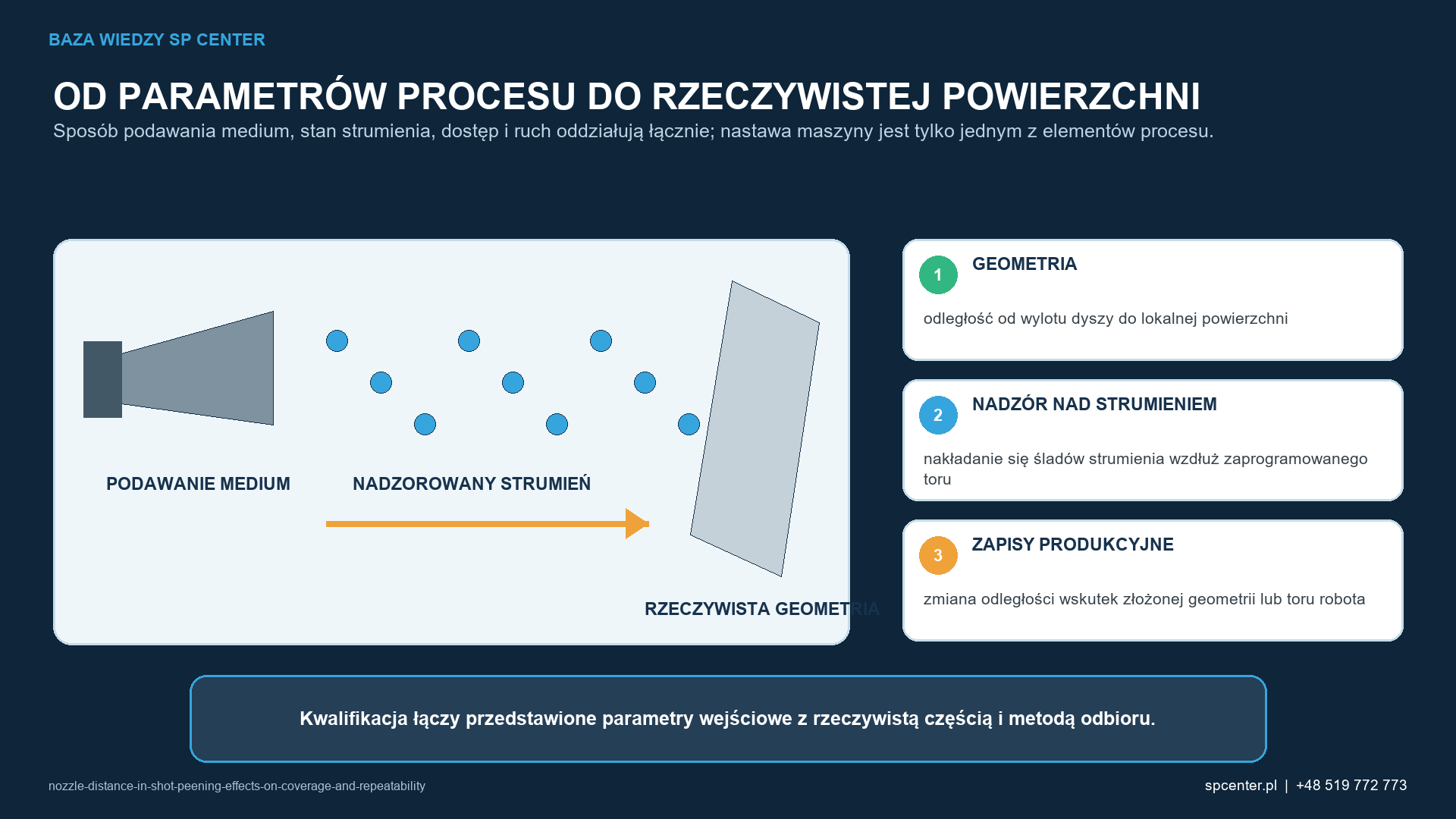

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących odległości dyszy podczas kulowania: wpływu na pokrycie powierzchni i powtarzalność. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za doborem odległości dyszy podczas kulowania?
Odległość dyszy zmienia wielkość, kształt i rozkład energii śladu oddziaływania strumienia, dlatego może wpływać na lokalną intensywność, szybkość uzyskiwania pokrycia, dostęp i powtarzalność. Prawidłowa odległość jest kontrolowaną zmienną geometryczną w ramach zakwalifikowanej konfiguracji dyszy, ciśnienia lub przepływu, medium do kulowania i ruchu; nie można jej dobierać niezależnie od pozostałych elementów pneumatycznego systemu kulowania.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku odległości dyszy podczas kulowania w ramach pierwszego przeglądu należy powiązać odległość roboczą od wylotu dyszy do lokalnej powierzchni, nakładanie się śladów strumienia wzdłuż zaprogramowanego toru ruchu oraz zmiany odległości spowodowane złożoną geometrią lub torem robota. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł poświęcono wyłącznie odległości dyszy od powierzchni. Kąt uderzenia, ciśnienie i przepływ powietrza, czas ekspozycji oraz konstrukcję urządzeń opisano na odrębnych stronach, aby zachować wyraźne granice każdego zagadnienia technicznego.
Jakie zmienne definiują kontrolowany proces w odniesieniu do odległości dyszy podczas kulowania?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: odległość robocza od wylotu dyszy do miejscowej powierzchni; nakładanie się śladów oddziaływania strumienia wzdłuż zaprogramowanego toru ruchu; zmienność odległości wynikająca ze złożonej geometrii lub toru robota. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Odległość od wylotu dyszy do lokalnej powierzchni | Określona baza dyszy i tolerancja odległości | Weryfikacja metodą Almena właściwa dla konfiguracji |
| Nakładanie się śladów strumienia wzdłuż zaprogramowanego ruchu | Reprezentatywna próba przejścia, kąta i zakładki | Mapowanie pokrycia powierzchni w całym obszarze oddziaływania |
| Zmiana odległości spowodowana złożoną geometrią lub torem robota | Weryfikacja programu i plan reakcji na zużycie dyszy | Zapisy położenia robota lub uchwytu oraz okresowe kontrole toru ruchu |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana odległości roboczej między wylotem dyszy a lokalną powierzchnią może zmienić zakres dokumentacji potwierdzającej wymaganej dla nakładania się śladów strumienia wzdłuż zaprogramowanego toru ruchu, natomiast ograniczenie służące zabezpieczeniu przed zmianami tej odległości powodowanymi przez złożoną geometrię lub tor robota może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak odległość dyszy podczas kulowania wpisuje się w cały system kulowania?
Parametr ma znaczenie tylko w konfiguracji, w której został zakwalifikowany. Należy świadomie zmieniać jeden parametr wejściowy, uwzględniać widoczne zależności z innymi zmiennymi i porównywać wyniki w najbardziej wrażliwym miejscu części.
W tym przypadku należy wdrożyć konkretne środki kontroli: określona baza ustawienia dyszy i tolerancja odległości; reprezentatywna próba ruchu posuwowego, kąta i nakładania się ścieżek; oraz plan weryfikacji programu i reagowania na zużycie dyszy. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: określona baza dyszy i tolerancja odległości, reprezentatywna próba przejazdu, kąta i nakładania się obszarów oddziaływania oraz plan weryfikacji programu i reakcji na zużycie dyszy muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

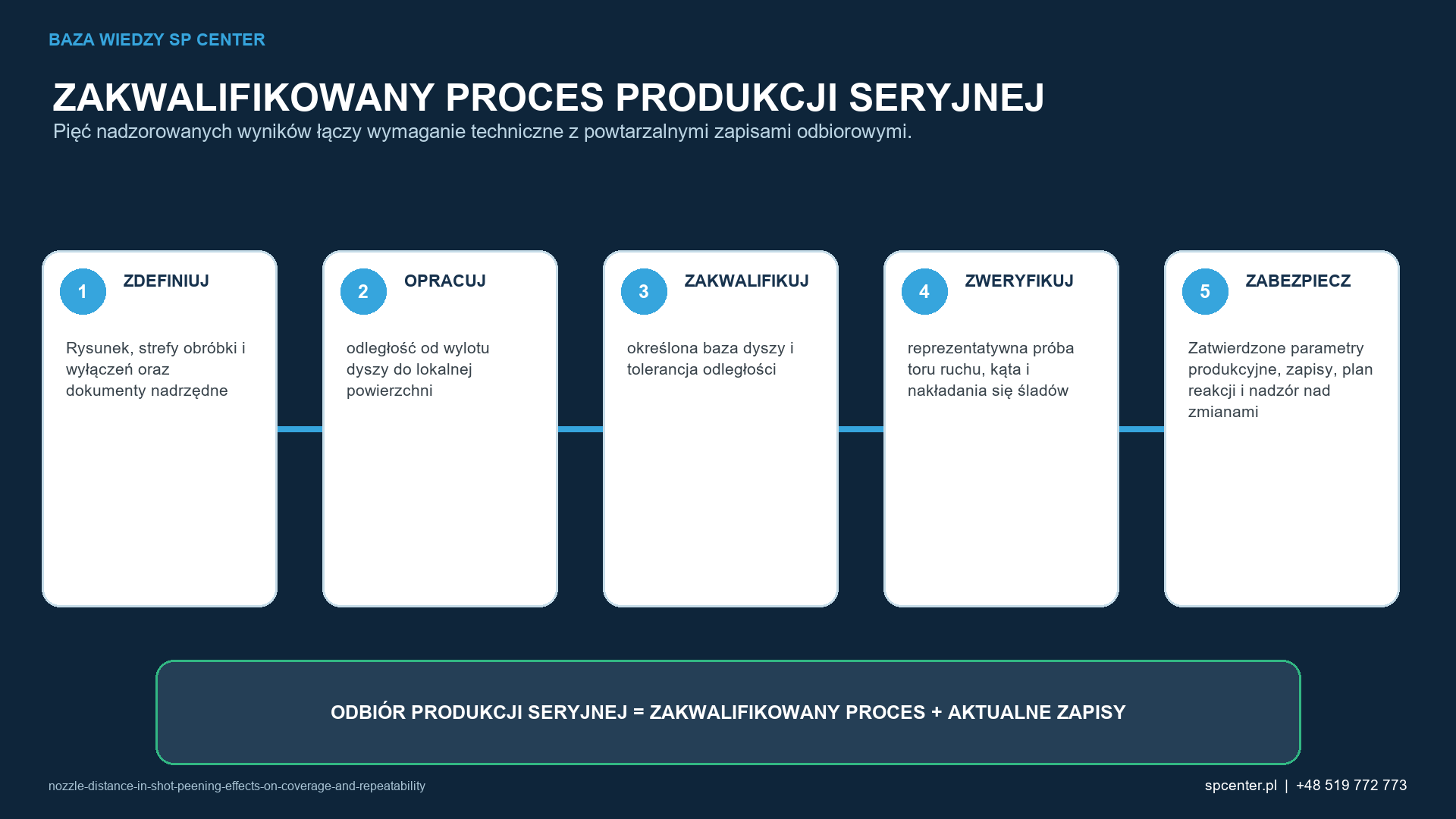

Jak należy kwalifikować odległość dyszy podczas kulowania przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić odległość roboczą od wylotu dyszy do lokalnej powierzchni, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź nakładanie się obszarów oddziaływania wzdłuż zaprogramowanego toru ruchu, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz właściwą dla danej konfiguracji weryfikację metodą Almena, mapowanie pokrycia w całym obszarze oddziaływania oraz zapisy położenia robota lub uchwytu i okresowych kontroli ścieżki, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź określoną bazę położenia dyszy i tolerancję odległości, reprezentatywną próbę przesuwu, kąta i nakładania się przejść, weryfikację programu oraz plan reagowania na zużycie dyszy. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad odległością dyszy podczas kulowania?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki weryfikacji Almena właściwej dla danej konfiguracji. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie mapy pokrycia powierzchni na całym obszarze oddziaływania strumienia. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie zapisów położenia robota lub uchwytu oraz okresowych kontroli toru ruchu. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku odległości dyszy w procesie kulowania najbardziej użyteczny pakiet dokumentacji obejmuje właściwą dla danej konfiguracji weryfikację metodą Almena, mapowanie pokrycia powierzchni w całym obszarze działania strumienia, zapisy położenia robota lub przyrządu mocującego oraz okresowe kontrole toru ruchu, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

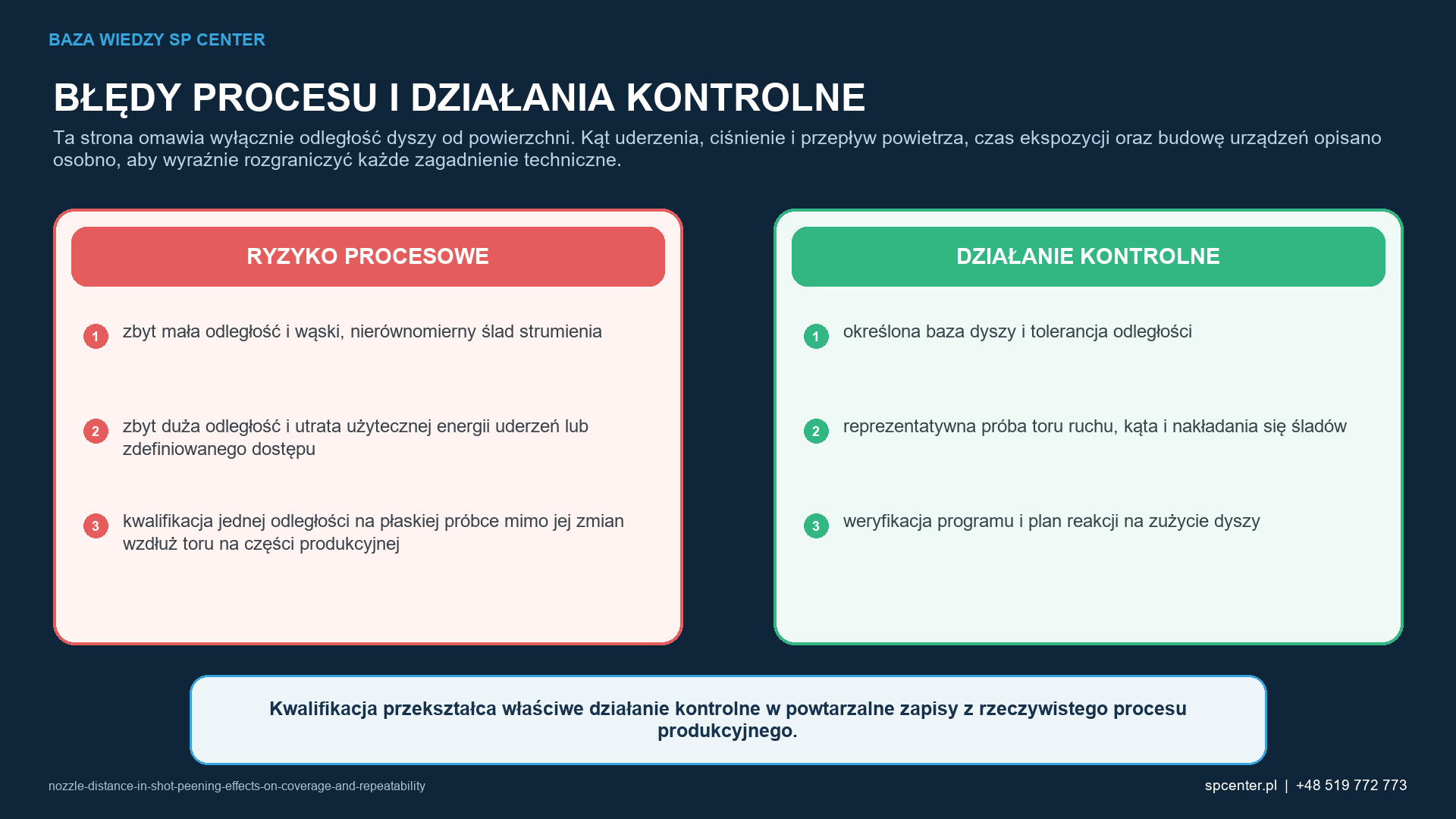

Jakie tryby uszkodzeń związane z odległością dyszy podczas kulowania wymagają zatrzymania procesu lub podjęcia działań zabezpieczających?
- Zbyt duże zbliżenie i wytworzenie wąskiego, niejednorodnego śladu. Należy odizolować wyroby objęte problemem, zweryfikować ostatni znany stan zgodny oraz wykorzystać zdefiniowaną bazę położenia dyszy i tolerancję odległości, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Zbyt duże oddalenie i utrata użytecznej energii uderzenia lub precyzji określenia dostępu. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie rozdzieli się wpływu dostępu, medium, urządzenia i reakcji powierzchni. Właściwym działaniem jest reprezentatywna próba przesuwu, kąta i nakładania się śladów.
- Kwalifikowanie jednej odległości od płaskiej powierzchni, mimo że odległość od części produkcyjnej zmienia się wzdłuż toru. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu technicznego lub klienta. Działania naprawcze powinny obejmować weryfikację programu i plan reagowania na zużycie dyszy oraz wskazywać każdy wyrób przetworzony w warunkach budzących wątpliwości.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące odległości dyszy podczas kulowania, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące odległości wylotu dyszy od lokalnej powierzchni, nakładania się śladów strumienia wzdłuż zaprogramowanego toru ruchu oraz zmian odległości spowodowanych złożoną geometrią lub trajektorią robota.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad określonym punktem odniesienia dyszy i tolerancją odległości, reprezentatywną próbą przejazdu dyszy, kąta i nakładania się pasm oraz weryfikacją programu i planem reakcji na zużycie dyszy, a także w jaki sposób pozwoli wykryć nadmierne zbliżenie dyszy powodujące powstanie wąskiego, niejednorodnego śladu obróbki, nadmierne oddalenie dyszy skutkujące utratą użytecznej energii uderzenia lub jednoznaczności dostępu oraz zakwalifikowanie jednej odległości od płaskiej powierzchni, mimo że odległość od części produkcyjnej zmienia się wzdłuż toru ruchu. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku odległości dyszy w kulowaniu dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować odległość dyszy podczas kulowania, uwzględniając jej wpływ na pokrycie powierzchni i powtarzalność, oraz jak określać wymagania dotyczące tego parametru?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku wpływu odległości dyszy podczas kulowania na pokrycie powierzchni i powtarzalność przegląd techniczny powinien obejmować odległość roboczą od wylotu dyszy do lokalnej powierzchni, nakładanie się obszarów oddziaływania strumienia wzdłuż zaprogramowanego ruchu oraz zmiany odległości spowodowane złożoną geometrią lub torem robota. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: nadmierne zbliżenie dyszy skutkujące wąskim i niejednorodnym śladem strumienia, nadmierne oddalenie powodujące utratę użytecznej energii uderzeń lub jednoznaczności obszaru oddziaływania oraz kwalifikowanie jednej odległości na płaskiej próbce, gdy na części produkcyjnej odległość ta zmienia się wzdłuż trajektorii. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie odległości od wylotu dyszy do lokalnej powierzchni oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat odległości dyszy podczas kulowania — jej wpływu na pokrycie powierzchni i powtarzalność — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena wystarcza do pełnej oceny odległości dyszy podczas kulowania. Fałsz. Intensywność, pokrycie, stan części i wyniki właściwe dla danego zastosowania pozostają odrębnymi kwestiami.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł wyodrębnia zagadnienie odległości dyszy od powierzchni. Kąt uderzenia, ciśnienie i przepływ powietrza, czas ekspozycji oraz architektura wyposażenia mają odrębne strony, dzięki czemu zakres każdego zagadnienia technicznego pozostaje jasno określony.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to nadmierne zbliżenie dyszy i wytworzenie wąskiego, niejednorodnego obszaru oddziaływania strumienia, nadmierne oddalenie dyszy i utrata użytecznej energii uderzenia lub wyraźnie określonego dostępu oraz kwalifikowanie jednej odległości dla płaskiej powierzchni, gdy w części produkcyjnej odległość zmienia się wzdłuż toru.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować weryfikację metodą Almena właściwą dla danej konfiguracji, mapowanie pokrycia na całym obszarze oddziaływania strumienia oraz zapisy położenia robota lub uchwytu i okresowych kontroli toru ruchu.
Często zadawane pytania o odległość dyszy podczas kulowania — wpływ na pokrycie i powtarzalność
Jakie informacje są potrzebne do wyceny z uwzględnieniem odległości dyszy podczas kulowania?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać odległość od wylotu dyszy do lokalnej powierzchni, nakładanie się śladów strumienia podczas zaprogramowanego ruchu oraz zmienność odległości spowodowaną złożoną geometrią lub trajektorią robota.
Jakie zapisy potwierdzają nadzór nad odległością dyszy podczas kulowania?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować weryfikację Almena właściwą dla danej konfiguracji, mapowanie pokrycia powierzchni w całym obszarze oddziaływania strumienia oraz zapisy położenia robota lub przyrządu mocującego i okresowe kontrole trajektorii.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z odległością dyszy podczas kulowania obejmują jej nadmierne zbliżenie i utworzenie wąskiego, niejednorodnego obszaru oddziaływania strumienia, nadmierne oddalenie i utratę użytecznej energii uderzeń lub jednoznacznie określonego dostępu oraz kwalifikowanie jednej odległości na płaskiej próbce, gdy na części produkcyjnej zmienia się ona wzdłuż toru.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować odległość dyszy w procesie kulowania?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie określonej bazy odniesienia dyszy i tolerancji odległości, reprezentatywnej próby przejścia, kąta i zakładki oraz weryfikacji programu i planu reakcji na zużycie dyszy.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania, w którym kontroluje się odległość dyszy?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Odległość dyszy zmienia wielkość, kształt i rozkład energii śladu oddziaływania strumienia, dlatego może wpływać na lokalną intensywność, szybkość uzyskiwania pokrycia, dostęp i powtarzalność. Prawidłowa odległość jest kontrolowaną zmienną geometryczną w ramach zakwalifikowanej konfiguracji dyszy, ciśnienia lub przepływu, medium do kulowania i ruchu; nie można jej dobierać niezależnie od pozostałych elementów pneumatycznego systemu kulowania.
- Należy kontrolować odległość od wylotu dyszy do lokalnej powierzchni, nakładanie się obszarów oddziaływania strumienia wzdłuż zaprogramowanego ruchu oraz zmiany odległości wynikające ze złożonej geometrii lub toru robota jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, określ bazę odniesienia dyszy i tolerancję odległości, przeprowadź reprezentatywną próbę przejścia dyszy, kąta i zakładki oraz zapewnij weryfikację programu i plan reagowania na zużycie dyszy.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: nadmierne zbliżanie dyszy i tworzenie wąskiego, niejednorodnego śladu strumienia, nadmierne oddalanie dyszy i utratę użytecznej energii uderzenia lub jednoznaczności obszaru obróbki oraz kwalifikowanie jednej odległości od płaskiej powierzchni, gdy na części produkcyjnej odległość zmienia się wzdłuż toru ruchu.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o weryfikację intensywności Almena właściwą dla danej konfiguracji, mapowanie pokrycia powierzchni w całym obszarze oddziaływania oraz zapisy położenia robota lub uchwytu i okresowe kontrole toru ruchu.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
3. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
4. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
