Definiera munstyckets referenspunkt, mätriktning och tolerans, kvalificera sedan avståndet tillsammans med vinkel, träffbild, rörelse och hela den pneumatiska strömmen
Munstyckens avstånd ändrar strömmens spridning, lokala träffbild och partikelbeteende mellan munstycksutgången och komponenten. Det kan därför påverka lokal intensitet, täckningsgrad, åtkomst och repeterbarhet. Ett giltigt avstånd är inte en universell inställning: det tillhör en kvalificerad kombination av munstycke, lufttillförsel, massflöde av kulpeningsmedium, kulpeningsmedium, vinkel, rörelse, verktyg och komponentgeometri.

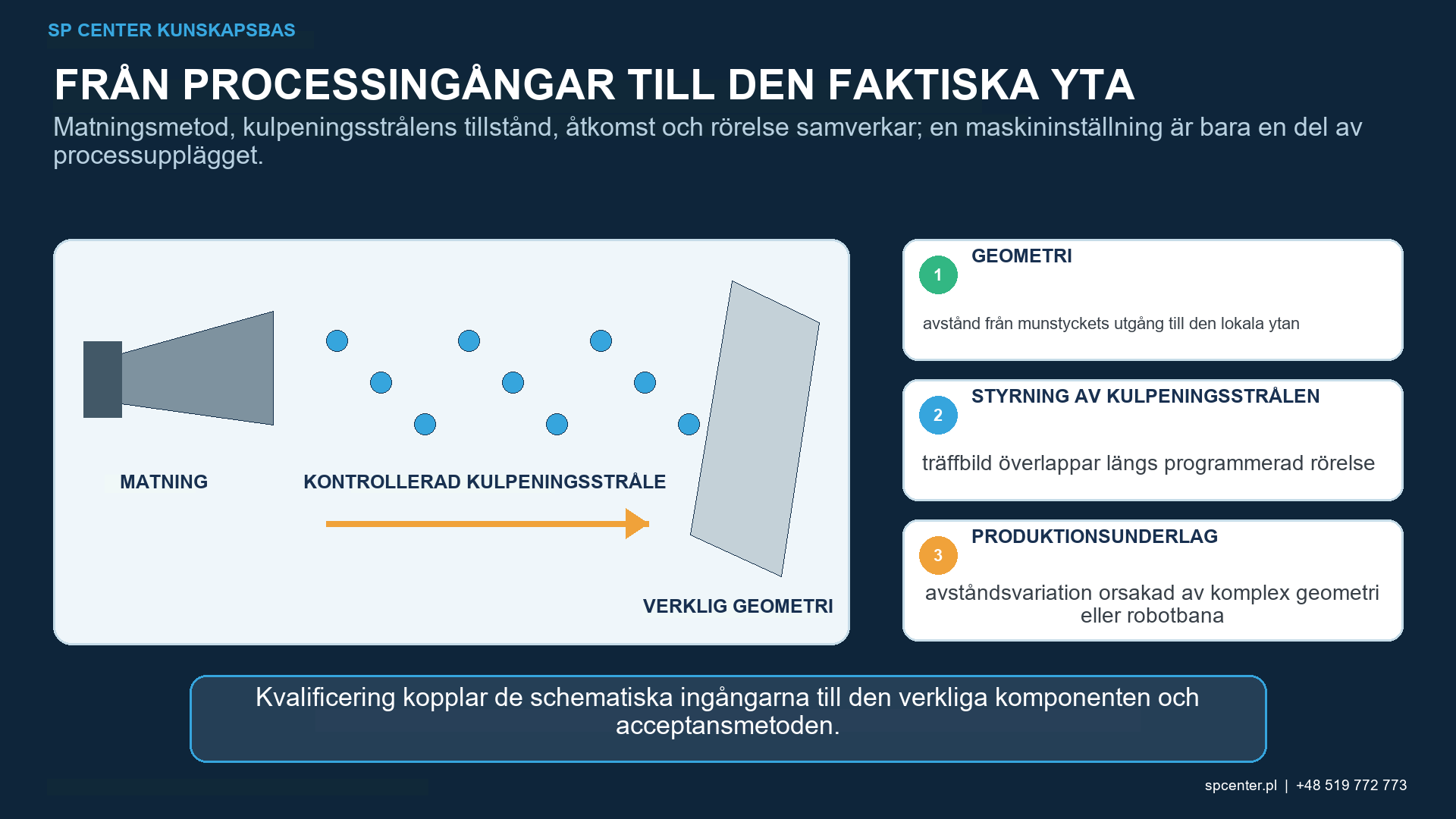

Hur påverkar avståndet kulpeningsstrålen?
| Avståndsrelaterad förändring | Möjlig processeffekt | Varför ingen universell regel gäller |
|---|---|---|
| Kortare avstånd | Smalare avstånd och högre lokal exponering kan uppstå | Munstycksdesign, partikelacceleration, vinkel och flöde av kulpeningsmedium kan ändra responsen |
| Längre avstånd | Bredare avstånd, mer dispersion och lägre partikelenergi kan uppstå | Luftflöde, partikelstorlek och densitet bestämmer hastighetsförlust och strömspridning |
| Förändrad ytkrökning | Avstånd och infallsvinkel varierar längs en programmerad bana | Samma robotkoordinater skapar inte samma lokala geometri |
| Munstycksslitage eller utbyte | Utgångsgeometri, strömmens ursprung och träffbild kan förskjutas | Nominell verktygsposition bevisar inte att den fysiska strömmen förblev likvärdig |
| Fixtur- eller delplaceringsfel | Hela banan kan röra sig i förhållande till behandlingsgränser | Ett korrekt program kan köras på en felaktigt placerad komponent |
Tabell 1. Avståndseffekter är tendenser som kräver konfigurationsspecifik kvalificering, inte fasta lagar för varje maskin.
Efter att partiklar lämnat ett pneumatiskt munstycke kan strömmen divergera och interagera med den omgivande luften. Partikelstorlek, densitet och form påverkar hur lätt hastighet och riktning ändras. Ett kortare eller längre avstånd måste därför utvärderas med det faktiska munstycket och driftsmediet snarare än genom att kopiera ett värde från en annan process.
Avståndet förändrar också kulpeningsstrålens geometriska träffbild. En smal träffbild kan öka känsligheten för banfel och felaktig överlappning; en bred träffbild kan nå ytor som ska undantas eller få en otydlig avgränsning. Inget av dessa förhållanden styrker den föreskrivna täckningsgraden.
Hur ska munstycksavståndet definieras?
| Kontrollelement | Definition krävs | Verifiering |
|---|---|---|
| Avståndsreferens | Munstycksutgångsplan eller annan godkänd fysisk referens | Ritning, installationsanvisning eller validerad digital modell |
| Mätriktning | Längs munstycksaxeln, lokal normal eller uttryckligen definierad konstruktion | Repeterbar uppställningsmetod och inspektionshjälpmedel |
| Tolerans | Tillåtet område vid relevanta banpositioner | Uppställningskontroll, robot- eller fixturverifiering och reaktionsgräns |
| Rörelse och överlappning | Hastighet, index, passeringssekvens och behandlingsgränser | Träffbild eller täckningsmappning på representativ geometri |
| Verktygs- och detaljplacering | Munstycks-TCP, fixturutgångspunkt och komponentplacering | Kalibrering, referenskontroll och första cykelbekräftelse |
| Munstycksskick | Typ, borrning, slitage gräns, hållare och ersättningsregel | Periodisk inspektion och verifiering efter byte |
Tabell 2. Ett numeriskt värde är endast repeterbart efter att dess ursprung, riktning, tolerans och verifieringsmetod har definierats.
”Avstånd till detaljen” är tvetydigt på en hålkäl, ett hål, en krökt vingprofil eller en vägg som byter riktning. Processdokumentet bör identifiera munstyckets utgångspunkt och motsvarande punkt eller ytkonstruktion på komponenten. Det bör också definiera hur värdet kontrolleras före och under produktionen.
Hur interagerar vinkel, travers och överlappning med avstånd?
Ändring av avstånd ändrar fotavtryckets bredd och energifördelning, så det tidigare kvalificerade traversavståndet eller indexet kanske inte längre skapar samma överlappning. Infallsvinkeln kan också ändras samtidigt, särskilt vid krökt geometri eller när robotens bana förskjuts utan omberäkning.
Kvalificering kartlägger hela banan: behandlingsgränser, minst tillgängliga funktioner, start- och stoppzoner, reverseringar, accelerationssegment och eventuell skuggning. Den använder produktionsfixturen, komponentorienteringen, rörelsen och munstyckshållaren.

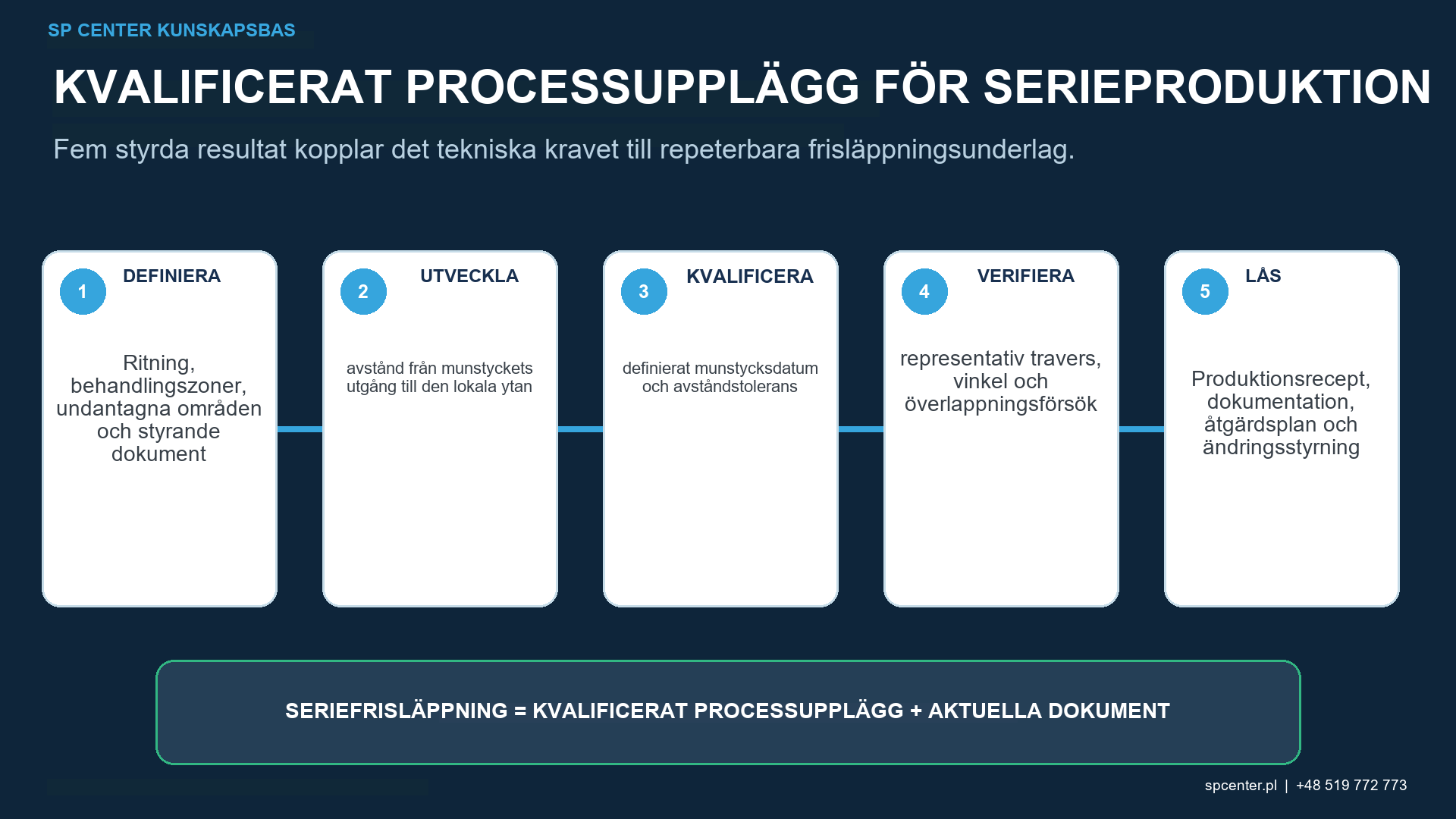

Hur kvalificeras avstånd?
- Frysritning, behandlingskarta, styrande krav och den kompletta utrustningskonfigurationen.
- Definiera munstyckstyp, fysiskt referensvärde, mätriktning, nominellt avstånd och tolerans.
- Kartlägg lokalt avstånd och infallsvinkel längs produktionsrepresentativ geometri.
- Fastställ intensitet genom det tillämpliga Almen-systemet och en giltig mättnadskurva på godkända platser.
- Verifiera överlappning och täckningsgrad av träffbild på representativa och sämst åtkomliga komponentplatser.
- Godkänn bana, munstycksskick, uppställningskontroller, reaktionsgränser, dokumentation och omkvalificeringsutlösare.
Ett försök på en plan Almen-hållare kvalificerar inte automatiskt en varierande komponentyta. Almen-uppställningen karakteriserar strömmen under definierade förhållanden; komponenttäckning och åtkomst kräver sina egna underlag.
Vilka underlag stöder produktionsfrisläppande?
| Påstående | Lämpliga underlag | Vilket avstånd ensamt inte kan bevisa |
|---|---|---|
| Strömmen har den angivna intensiteten | Giltiga mättnadsbevis vid godkända Almen-platser för den kvalificerade konfigurationen | Komponenttäckning eller utmattningsprestanda |
| Hela zonen behandlas | Täckningsbedömning och överlappning av träffbild vid platser med sämst åtkomst | Restspänningens storlek eller djup |
| Banan är repeterbar | Robot-, fixtur- eller rörelsekontroller kopplade till det kontrollerade datumet | Att mediet och munstycket förblev acceptabla |
| Komponenten är acceptabel | Alla åberopade yt-, dimensions- och registreringskrav | Acceptans från ett nominellt avståndsvärde |
| Processupplägget kan överföras | Granskad ekvivalens eller omkvalificering av utrustning, geometri och underlag | Överföring från matchande avståndsinställningar |
Tabell 3. Stand-off är en kontrollerad ingång, medan intensitet, täckningsgrad och komponentacceptans förblir separata utgångar.
Produktionsdokumentation ska koppla komponenten och satsen till maskinen, programmet, munstycket, verktygsdatumet, fixturen, mediet, intensitetsstatusen, täckningsresultatet och eventuella nödvändiga yt- eller dimensionskontroller. Där automatiserade positionsdokumentation används måste deras upplösning och förhållande till det fysiska munstycket och komponenten fastställas.

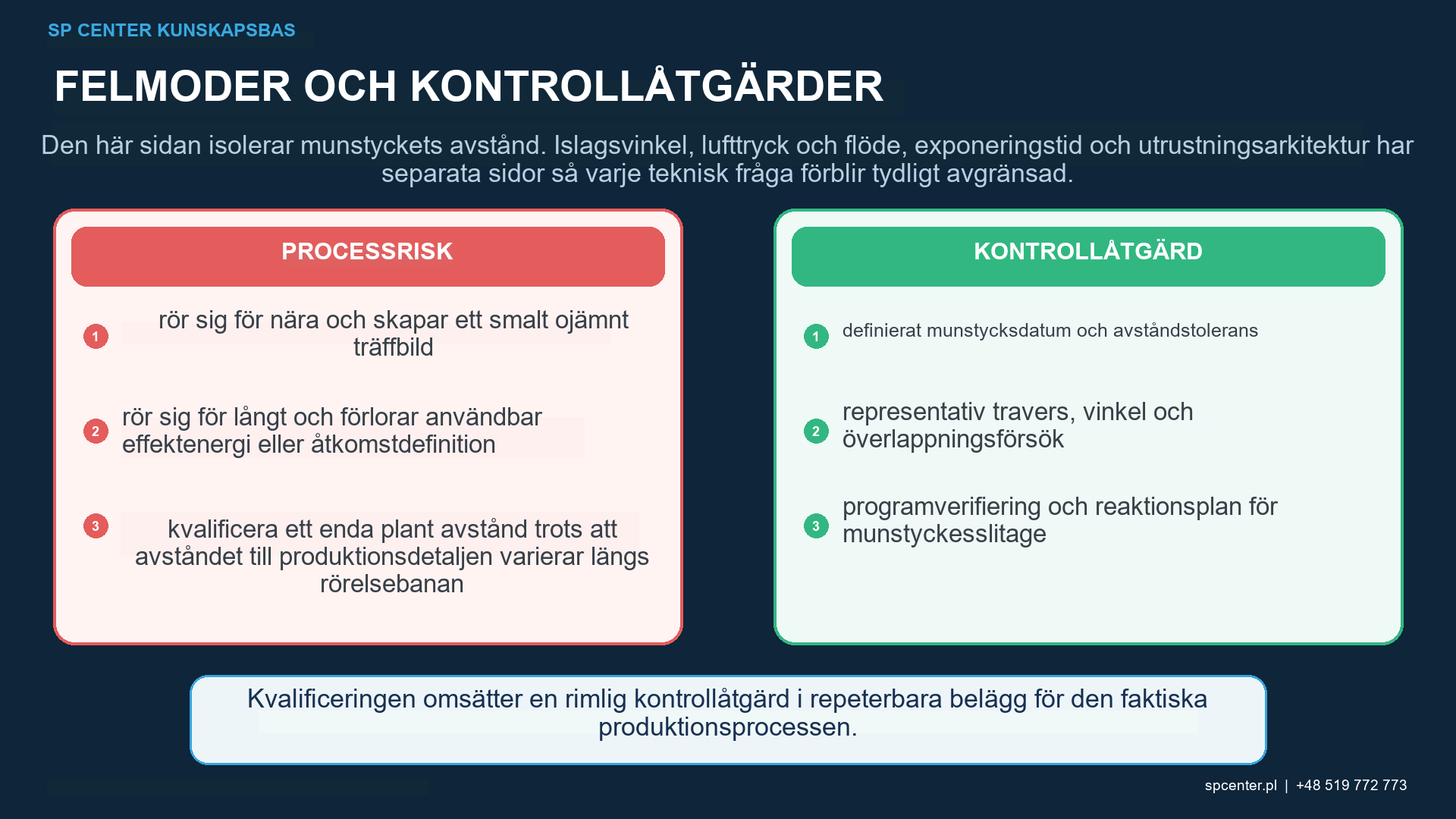

Vilka fel kräver inneslutning?
- Avstånd eller vinkel överskrider det godkända intervallet på vilken plats som helst som krävs.
- Munstycks-TCP, fixturdatum eller komponentplacering kan inte verifieras.
- Munstycksslitage, skada eller utbyte ändrar det kvalificerade fysiska datumet.
- Banrevision ändrar överlappning, gränser eller rörelse utan påverkansgranskning.
- Underlag för intensitet eller täckningsgrad saknas för den berörda konfigurationen.
- Extra exponering användes för att kompensera för ett geometriskt fel utan auktoritet.
Håll alla potentiellt berörda produkter kvar i det senast kända acceptabla tillståndet. Omarbetning kräver explicit granskning eftersom kumulativ exponering kan ändra ytjämnhet, dimensioner, kallbearbetning och restspänning.
Vanliga frågor
Vad är munstycksavståndet vid kulpening?
Det är den kontrollerade separationen mellan ett definierat munstycksreferensvärde och den lokala komponentytan, mätt i den riktning som anges av den kvalificerade uppställningen.
Ökar intensiteten alltid om man flyttar munstycket närmare?
Nej. Munstycksdesign, acceleration, luftflöde, kulpeningsmedium, vinkel och mätplats samverkar. Fastställ intensitet genom tillämplig Almen- och mättnadsprocedur för den fullständiga konfigurationen.
Förbättrar ett längre avstånd täckningsgraden?
Det kan bredda träffbild men kan också minska användbar partikelenergi och definition. Täckningsgrad och slutlig täckningsgrad måste kvalificeras utifrån representativ geometri.
Bör avståndet mätas vinkelrätt mot ytan?
Endast när den godkända definitionen säger det. En uppställning kan definiera avstånd längs munstyckets axel, till en lokal normalkonstruktion eller genom en annan kontrollerad referenspunkt; tvetydighet måste tas bort.
Hur styrs avståndet på en krökt komponent?
Kartlägg avstånd och vinkel längs banan, använd verifierade del- och fixturreferenspunkter och utmana de känsligaste platserna med representativ intensitet och underlag för täckningsgrad.
Bevisar ett robotprogram avståndet?
Nej. Kalibrering av verktygets mittpunkt, munstycksskick, fixturplacering, komponentplacering och programversion måste också kontrolleras och verifieras.
När kräver ett munstycksbyte granskning?
Granska en ändring av munstyckstyp, borrning, längd, material, hållare, slitagetillstånd eller verktygsreferenspunkt eftersom det kan ändra strömmens hastighet, ursprung, träffbild och kvalificerad ekvivalens.
Vad bör en offertförfrågan specificera?
Ange detaljgeometri, behandlings- och undantagszoner, intensitets- och täckningskrav, utrustningsbegränsningar, känd definition av munstycksavstånd, toleranser, kvantitet och erforderlig kvalificering och satsprotokoll.
Viktiga slutsatser
- Avstånd behöver ett fysiskt referenspunkt, mätriktning och tolerans.
- Närmare är inte universellt bättre, och längre bort förbättrar inte automatiskt täckningsgraden.
- Avstånd interagerar med munstycke, luftflöde, massflöde av kulpeningsmedium, vinkel, travers och överlappning.
- Robotkoordinater bevisar inte i sig själva det fysiska förhållandet mellan munstycke och detalj.
- Intensitet, täckningsgrad, repeterbarhet av banlängd och komponentacceptans kräver separata underlag.
- Munstycksslitage, fixturrörelse och delplacering hör hemma i kontrollplanen.
Relaterade SP Center-guider
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Använd de fullständiga kraven som anges i ritningen, kontraktet och kunden. Inget universellt avståndsområde gäller för varje munstycke, medium eller komponent.
