Kvalificera leveransanordningen, centrering och rörelse för fullt djup och omkrets, och bevisa sedan täckningsgrad, dimensioner och medieborttagning inuti den faktiska geometrin.
Kulpening av ett hål eller en inre yta kräver mer än att placera ett litet munstycke vid öppningen. Strömmen måste nå hela den specificerade längden och omkretsen med kontrollerad energi, vinkel, flöde av kulpeningsmedium och överlappning. Diameter, längd-till-diameter-förhållande, skuldror, blinda ändar, tvärhål och returflöde kan skapa skuggning eller lokal överexponering. Om leverans och inspektion inte kan påvisas är den interna vägen inte kvalificerad.
Vilka geometriska egenskaper styr genomförbarheten?
Den åtkomliga öppningen representerar inte hela den inre ytan. Radiellt spelrum kan ändras längs ett avsmalnande eller stegvis hål; en skuldra kan blockera siktlinjen; ett tvärhål kan avleda kulpeningsmedium; och en blindände kan orsaka studs och uppehåll. Processplanen måste kartlägga varje funktion och den erforderliga behandlingsgränsen.
| Intern funktion | Dominerande risk | Kvalificeringsfokus |
|---|---|---|
| Rak genomgående borrning | Excentrisk blästerlans och ojämn exponering runt omkretsen | Centrumlinjekontroll, fulllängdstraversering, rotation och överlappning |
| Borrning med hög längd-till-diameter-förhållande | Energiförlust, störningar från mediaretur och begränsad inspektion | Leveransstabilitet, avgasväg, underlag på sämsta djup och rengöring |
| Blindborrning | Ändfördröjning, returrörelse och kvarhållen kulpeningsmedium | Definierad vändning, blindändeacceptans och verifierad borttagning av kulpeningsmedium |
| Ansats eller försänkning | Skuggat hörn och abrupt avstånd ändring | Separata passager eller munstycksgeometri, övergångstäckning och skadegränser |
| Korsande hål eller passage | Kantskada, flyktväg och lokal överexponering | Behandlingsgräns, rörelsetid, kantinspektion och rengöring |
| Liten eller böjd intern passage | Munstycket kan inte bibehålla kvalificerad orientering eller fritt flöde | Genomförbarhetsdemonstration; avvisa processupplägget om leverans och inspektion inte kan kontrolleras |
Tabell 1. Intern geometri bestämmer leverans-, rörelse-, inspektions- och rengöringsstrategin.

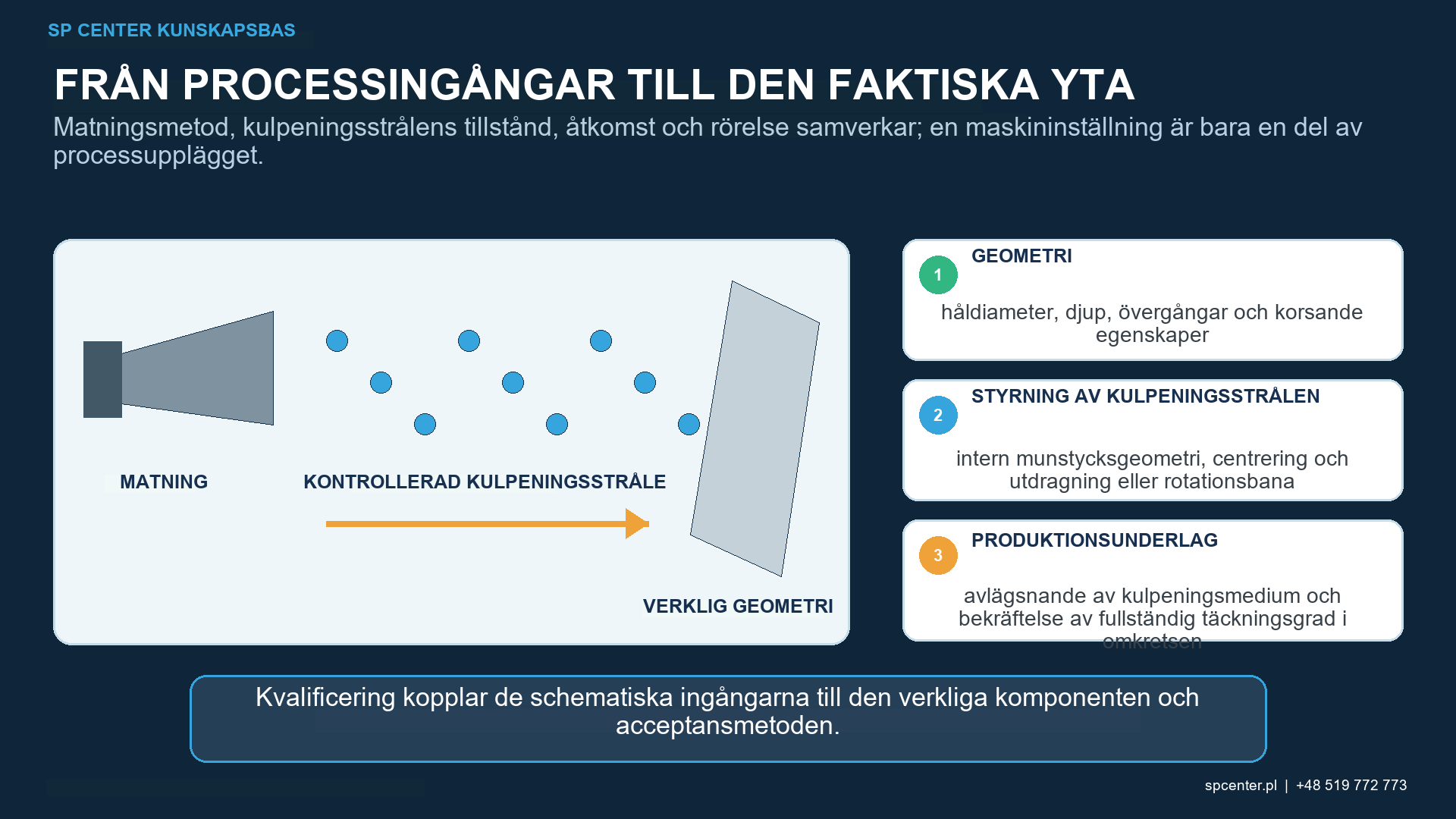

Vilka leveransanordningar används för intern kulpening?
Beroende på geometri och kvalificerad utrustning kan strömmen levereras via ett rakt eller vinklat munstycke, en invändig lans, en roterande lans eller ett deflektorarrangemang. Dessa alternativ är inte utbytbara. En deflektor ändrar strömmens riktning och träffbild och kan slitas snabbt; en roterande anordning lägger till hastighets-, rundgångs- och synkroniseringskontroller.
Den valda anordningen måste passera genom öppningen med tillräckligt utrymme, bibehålla orientering, undvika kontakt med komponenten och tillåta kulpeningsmedium och luft att återvända utan att strypa flödet. Dess identitet, kritiska dimensioner, slitagetillstånd och utbytesgräns bör kontrolleras.

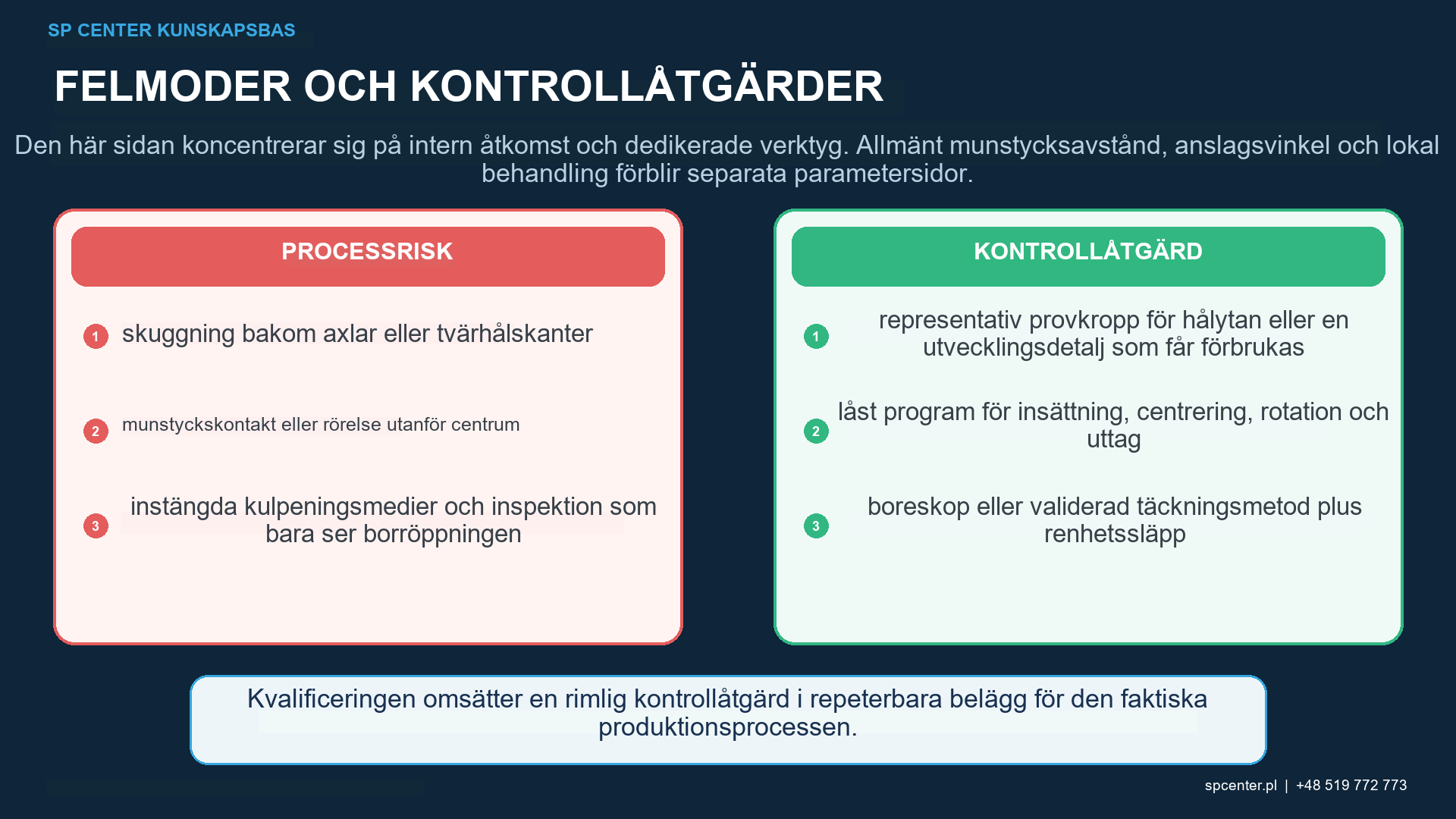

Hur kvalificeras centrering, rotation och axiell travers?
En excentrisk lans ändrar avstånds- och stötförhållanden runt omkretsen. Fixturer behöver därför repeterbara referenspunkter och stöd utan att förvränga borrningen. Processen måste definiera vilket element som roterar, riktning och hastighet, axiella start- och stopppunkter, travershastighet, antal passeringar och överlappning.
Acceleration, vändning och tillbakadragande kan skapa oavsiktlig uppehåll, särskilt nära en blind ände eller vägren. Kvalificering bör utmana den djupaste eller mest skuggade platsen och det område som är mest sårbart för överexponering, inte bara borrhålets ingång.
Hur verifieras intern intensitet?
Almenintensitet karakteriserar kulpeningsstrålen i ett standardiserat responssystem, men intern verifiering kräver en kvalificerad fixtur och representativt kulpeningsstråleförhållande. En remsa monterad utanför borrhålet, på ett annat avstånd eller i en lämplig vinkel är inte automatiskt ekvivalent med det interna målet.
Verifieringsplanen bör ange Typ av Almenprovplåt, hållargeometri, placering, orientering, mättnadsprocedur och förhållande till produktionskonfigurationen. Om direkt intern placering är omöjlig måste eventuella surrogater motiveras och hållas inom den kvalificerade utrustningens, munstyckets, mediets, flödets och rörelsens baslinje.
Hur kan täckningsgrad bedömas i ett svåröverskådligt hål?
Täckningsgrad är omfattningen av underlag på stötar på den specificerade ytan; det är inte en beläggningshastighet och inte ett underlag på intensitet. Direkt visning kan kräva kontrollerad belysning, förstoring eller ett boreskop. Bildkvalitet, fokus, betraktningsvinkel, kontaminering och ytstruktur begränsar vad metoden kan upptäcka.
Spårämnesmetoder eller fluorescerande metoder är indirekta kontroller. De kan endast stödja inspektion när de är godkända, kvalificerade och korrelerade med den tillämpliga täckningsmetoden för den faktiska geometrin och processen. Representativa kuponger, replikor eller sektionerade utvecklingsdelar kan stödja kvalificering, men de ersätter inte automatiskt produktionsgodkännande.

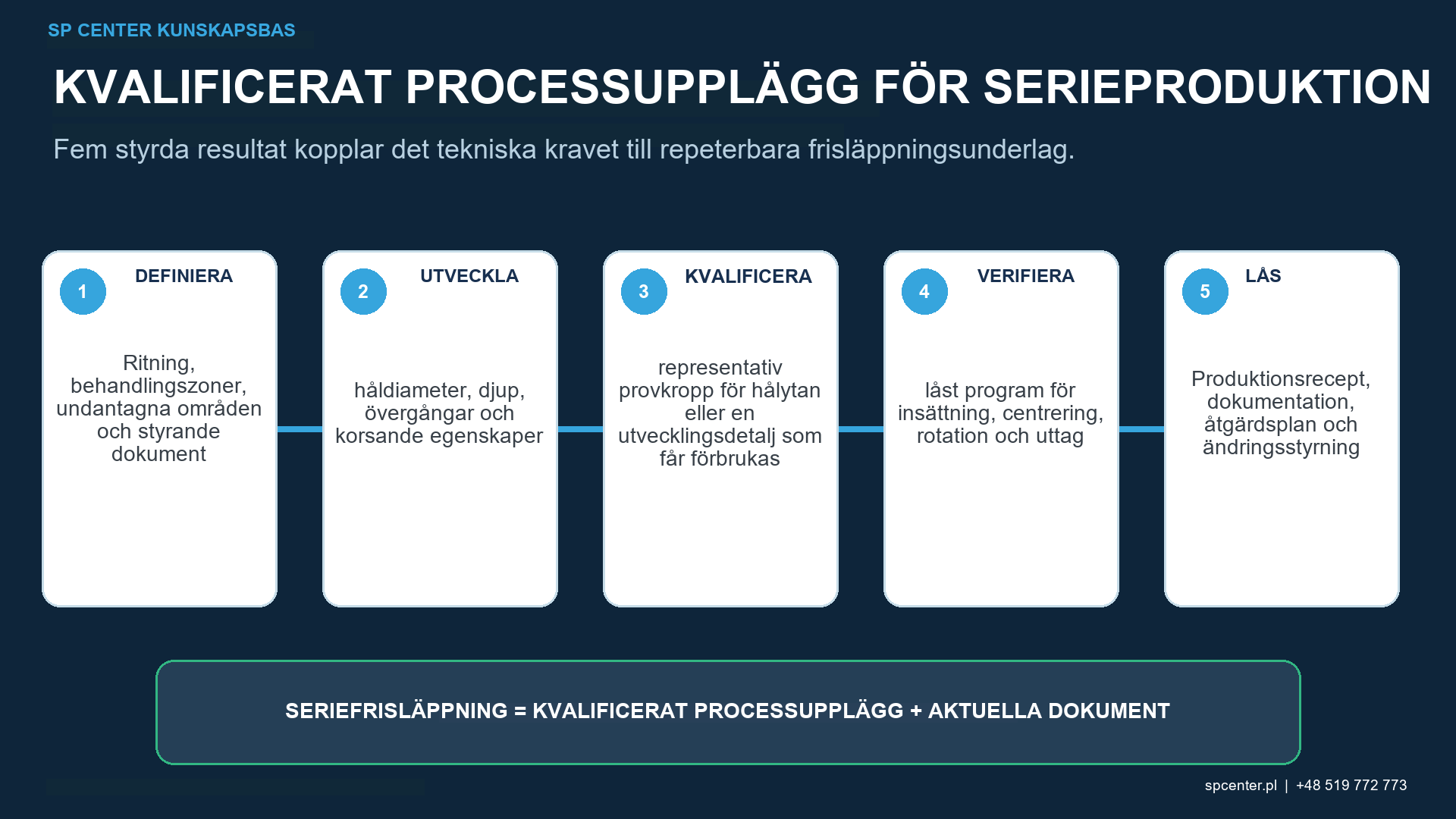

Vilka underlag stöder godkännande?
| Underlag | Fråga besvarad | Vad den inte kan bevisa ensam |
|---|---|---|
| Inspektion av lans, munstycke eller deflektor | Är leveranshårdvaran i sitt godkända skick? | Täcktes hela hålet vid det erforderliga processförhållandet? |
| Almenintensitet och mättnad vid kvalificerade verifieringsplatser | Är kulpeningsstrålen reproducerbar i den godkända testanordningen? | Är intensiteten enhetlig vid varje borrdjup och omkrets? |
| Komponenttäckning eller korrelerad indirekt metod | Visar den specificerade interna zonen de erforderliga slagbevisen? | Är ytråhet, diameter, renhet eller restspänning acceptabla? |
| Boreskop- och ytinspektion | Finns synliga skador, maskeringsförlust och kvarhållna medier frånvarande inom metodens kapacitet? | Kvantifierar utseendet spänningsdjup eller utmattningslivslängd? |
| Dimensions- och ytråhetsmätning | Överensstämmer diameter-, form-, profil- och ytgränserna vid angivna platser? | Var strömmen stabil under varje produktionscykel? |
| Underlag för restspänning eller representativ utmattning | Tar den kvalificerade konfigurationen upp ett applikationsspecifikt krav? | Kan en annan borrstorlek, munstycke eller material använda resultatet utan granskning? |
Tabell 2. Intern strömkontroll, täckningsgrad, yttillstånd, dimensioner, rengöring och prestanda är olika frisläppningsfrågor.
Hur kontrolleras medieretention och kontaminering?
Blindändar, spår, tvärhål och anslutna oljekanaler kan kvarhålla kulpeningsmedium eller fragment. Rengöring bör använda en validerad orientering och metod och bör inte driva kulpeningsmedium djupare in i en annan kanal. Slutinspektionen måste omfatta varje utlopps- och uppsamlingsplats som identifierats i riskgranskningen.
Medietyp spelar också roll. Överföring eller inbäddning kan vara oacceptabelt för komponentmaterialet, beläggningen, smörjmedlet eller renhetsklassen. En klar borringång är inte ett bevis på att den djupaste fickan är ren.
Vilka förändringar kräver granskning eller inneslutning?
- Lans-, munstyckes- eller deflektoridentitet, dimensioner, slitagegräns eller materialförändringar.
- Borrdiameter, djup, skuldra, tvärhål, blindända eller toleransförändringar.
- Fixturcentrering, rotation, traversering, vändning, passeringsantal eller programändringar.
- Medietyp, storlek, skick, flöde, lufttryck eller separatorns skick ändras utanför baslinjen.
- Täckningsgrad, boroskop, dimension, ytjämnhet eller rengöringsmetod ändras.
- Medium hittas efter rengöring eller en intern zon kan inte inspekteras som kvalificerad.
Stoppa bearbetningen och spara delar från det senast verifierade acceptabla skicket. Bevara leveranshårdvara, kulpeningsmedium, program, fixtur och inspektionsbevis. Upprepad exponering är inte en automatisk korrigering eftersom den oåtkomliga zonen och det tidigare behandlade området kan få olika kumulativa doser.
Vad ska en offertförfrågan eller ritning definiera?
| Inmatning av offertförfrågan | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Borrdiameter, längd och tolerans | Ställer in lansavstånd, åtkomst, rörelse och mätkapacitet | Utrustning väljs från ett ofullständigt kuvert |
| Blindändar, skuldror, spår och tvärhål | Identifierar risker för skuggning, studs, kant och kvarhållna kulpeningsmedier | Kritiska övergångar utelämnas från kvalificeringen |
| Behandlings- och uteslutningsgränser | Definierar axiella och omkretsmässiga start-stopp-gränser | Översprutning når säten, gängor eller tätningsytor |
| Material, värmebehandling och inkommande ytbehandling | Kontrollerar skadekänslighet och krav på slutlig yta | Ett processupplägg för hål kopieras mellan olika förhållanden |
| Intensitet, täckningsgrad och komponentgränser | Separerar strömkontroll från acceptans av intern yta | Ett Almen-resultat från en avlägsen kontrollpunkt blir det enda frisläppningskriteriet |
| Rengöring, inspektion och spårbarhet | Definierar underlag för kvarhållna medier och svåra områden | Produkten släpps med dolt skräp eller en overifierbar zon |
Tabell 3. En sektionerad geometri och explicita interna acceptanskriterier är avgörande för genomförbarhet och offert.
Ange även total delstorlek och massa, hanteringsrestriktioner, satskvantitet, renlighet och förpackning, erforderliga certifikat och godkännandemyndighet. Bearbetningen bör vänta på styrt klargörande när den interna gränsen eller inspektionsmetoden saknas.
Vanliga frågor
Kan varje hål kulpenas?
Nej. Leveransanordningen, flödet av kulpeningsmedium, rörelsen, täckningsgraden och inspektionen måste vara kontrollerbara. Vissa små, böjda, blinda eller blockerade passager är inte genomförbara med den tillgängliga processen.
Bevisar ett externt Almen-test intensitet inuti ett borrhål?
Nej. Intensitetsverifiering måste använda det kvalificerade arrangemang och de platser som definierats för processen. Ett externt fjärrtest kan inte antas vara likvärdigt med det interna flödet.
Hur kontrolleras täckningsgraden inuti ett borrhål?
Använd den metod som godkänts av det styrande kravet och kvalificeringen. Direkt visuell inspektion, boroskopinspektion, kvalificerade spårningsmetoder eller representativa destruktiva underlag kan användas när de är korrekt korrelerade.
Kan ett fluorescerande spårämne ersätta visuell täckningsinspektion?
Endast när metoden är godkänd, kvalificerad och korrelerad med den tillämpliga täckningsmetoden för den faktiska geometrin och processen.
Hur kontrolleras en blindände?
Processupplägget behöver en definierad infart, vändning och tillbakadragande rörelse, lokal acceptans och verifierad rengöring så att uppehåll, återstuds och kvarhållna medier förblir kontrollerade.
Kan en sliten deflektor förändra processen?
Ja. Slitage, erosion, blockering eller rörelse kan ändra riktning, träffbild och energi. Inspektions- och utbytesgränser måste ingå i den godkända baslinjen.
Bevisar fullständig täckningsgrad att borrningen är acceptabel?
Nej. Diameter, form, ytråhet, kantskick, renhet och eventuella krav på restspänning eller utmattning förblir separata.
Vilken information behöver SP Center för att bedöma en inre yta?
Tillhandahåll en sektionerad ritning eller modell, diameter och djup, alla skuldror och tvärhål, material, behandlingskarta, specifikationer, gränser, kvantitet och erforderliga inspektionsprotokoll.
Viktiga slutsatser
- Bedöm hela borrningens geometri, inte bara öppningen.
- Kvalificera den exakta lansen, munstycket eller deflektorn och dess slitagegräns.
- Kontrollera centrering, rotation, traversering, överlappning och vändning som ett rörelsesystem.
- Härled inte intern intensitet från en orelaterad extern Almen-plats.
- Använd endast godkända och korrelerade täckningsmetoder för oåtkomliga ytor.
- Verifiera dimensioner, ytråhet och fullständigt medieborttagning oberoende av varandra.
Relaterade SP Center-guider
- Munstycksavstånd vid kulpening
- Slagvinkel vid kulpening
- Täckningsinspektion av kulpening
- Kulpeningsfixturer
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Använd de fullständiga revisionerna som åberopas av ritningen, kontraktet och de vidareförda kundkraven. Ingen citerad standard gör varje hål genomförbart eller validerar ett okorrelerat internt surrogat.
