AMS2432 a počítačově monitorované kuličkování

Jak navrhnout sledovatelné záznamy pro konfiguraci, monitorované vstupy, alarmy, zásahy, nezávislé kontroly a uvolnění šarže

Veřejný rozsah SAE popisuje AMS2432 jako stanovující požadavky pro počítačem monitorované kuličkování a uvádí, že AMS2430 tvoří jeho nedílnou součást. Počítačové monitorování má za cíl sledovat nastavení vstupů procesu v reálném čase, podporovat sledovatelnost a poskytovat cestu odezvy v celém procesu kuličkování. Přesná datová pole, limity, vzorkování, pravidla uchovávání a schvalování musí pocházet z kompletní revize odkazované smlouvou, výkresem, dodatky zákazníka a schváleným postupem – nikoli z obecného kontrolního seznamu.

Obrázek 1. Užitečný elektronický záznam propojuje zpracovaný díl a šarži s uvolněnou konfigurací, monitorovaným provedením, událostmi a konečnou rozhodnutím o dalším nakládání.

Co je počítačem monitorované kuličkování?

Jedná se o řízený postup kuličkování, při kterém kvalifikovaný monitorovací systém sleduje definované procesní vstupy a provozní stavy během provádění a uchovává objektivní záznamy. Systém by měl umožnit propojení skutečného dílu nebo šarže se schválenou konfigurací, zaznamenaným cyklem, událostmi, reakcemi a rozhodnutím o uvolnění.

Počítačové monitorování není jen obrazovka zobrazující aktuální tlak nebo rychlost kola. Řízená implementace řeší senzory, kalibraci, sběr dat, časový a stavový kontext, logiku alarmů, přístup, verze programu, ochranu záznamů, kontrolu, uchovávání a reakci na poruchy.

Co musí být zaznamenáváno?

Normativní odpověď je seznam v úplné smluvně uplatněné revizi AMS2432 a veškerých přenesených požadavcích zákazníka. Veřejný abstrakt SAE neposkytuje dostatek podrobností pro zveřejnění univerzálního seznamu polí. Následující architektura záznamů je proto implementačním rámcem, nikoli náhradou za standard.

Skupina záznamů	Reprezentativní obsah	Kontrolní otázka
Identita dílu a objednávky	Číslo dílu, revize výkresu, objednávka, šarže nebo sériový rozsah, množství a postup zpracování	Lze každý záznam přiřadit ke skutečně zpracovaným dílům?
Vydaná konfigurace	Revize stroje, programu nebo receptury, přípravku, uspořádání trysek nebo kol, postup média a verze softwaru nebo řízení, pokud je to relevantní	Byla schválená konfigurace aktivní?
Monitorované provedení	Definované požadované a skutečné hodnoty s jednotkami, časovou základnou, stavem a indikací kvality dat	Byly požadované vstupy dodrženy po celou dobu řízeného cyklu?
Události a akce	Start, stop, pauza, alarm, odchylka od limitu, potvrzení, ruční zásah, restart a rozhodnutí o dalším nakládání	Lze rekonstruovat vliv na expozici a stav dílu?
Nezávislé procesní doklady	Použitelné záznamy o Almen, médiích, pokrytí, povrchu a kontrolách	Shodují se jednotlivé požadované kontroly?
Uvolnění a uchování	Stav kontroly, odchylky, schválení, certifikát, identita uživatele, časová razítka, verze záznamu a postup uchování	Je záznam úplný, chráněný a dohledatelný?

Tabulka 1. Užitečný záznam spojuje identitu, konfiguraci, provedení, výjimky, nezávislé doklady a uvolnění.

Proč musí být AMS2430 čteno společně s AMS2432?

SAE výslovně identifikuje AMS2430 jako nedílnou součást AMS2432. Počítačový monitoring přidává pozorování v reálném čase, sledovatelnost a reakci na definované procesní vstupy; neodstraňuje základní procesní kontroly pro média, Almenovu intenzitu, pokrytí, zařízení, hranice ošetření, inspekci a přijetí.

Smlouva se může také odvolávat na dokumenty specifické pro zákazníka, požadavky na dodavatele schváleného zákazníkem, kvalifikaci dílů nebo aktuální kritéria Nadcap Surface Enhancement. Vytvořte matici dokumentů, která ukazuje, který požadavek řídí každé nastavení, záznam, kontrolu a reakci.

Které vstupy lze monitorovat?

Rodina procesů	Potenciální monitorované vstupy	Proč je přesný výběr specifický pro daný postup
Pneumatické kuličkování	Tlak vzduchu, měřený průtok vzduchu, hmotnostní průtok média, stav trysky nebo trubky, pohyb dílu a trysky	Samotný tlak nedefinuje rychlost média ani Almenovu intenzitu
Kuličkování metacím kolem	Rychlost kotouče, posuv média, stav kotouče, pohyb dílu, indexování nebo rotace a stav proudové brány	Geometrie kotouče a distribuce média ovlivňují skutečný proud
Běžný pohyb a manipulace	Poloha nebo rychlost osy, rotace, posuv, identita upínacího přípravku, dveře, blokování a stav cyklu	Platný proud může stále chybět povrch, když je pohyb nebo upínací zařízení nesprávné
Systém médií	Identita média, stav podávání, stav doplňování nebo klasifikace a alarmy, pokud jsou zahrnuty v kvalifikované architektuře	Elektronické signály nenahrazují fyzickou kontrolu médií a řízení pracovního mixu
Kontroly prostředí nebo pomocné kontroly	Teplota, ventilace, odprašování, čištění nebo jiné signály pouze při technickém využití	Monitorování každého dostupného signálu vytváří spíše šum než kontrolované doklady

Tabulka 2. Monitorujte vstupy a stavy, které patří ke kvalifikovanému procesu – ne každý signál dostupný v řídicí jednotce.

Zvolený soubor vstupů závisí na pneumatickém zařízení nebo zařízení s metacím kolem, počtu trysek či kol, pohybu součásti a přípravku, kritické geometrii, architektuře řízení a smluvních požadavcích. U pneumatického kuličkování jsou tlak, průtok vzduchu a hmotnostní průtok média odlišné veličiny. Samotný tlak není intenzitou. U kuličkování metacím kolem samotné otáčky kola nepopisují přívod média, geometrii proudu ani pohyb součásti.

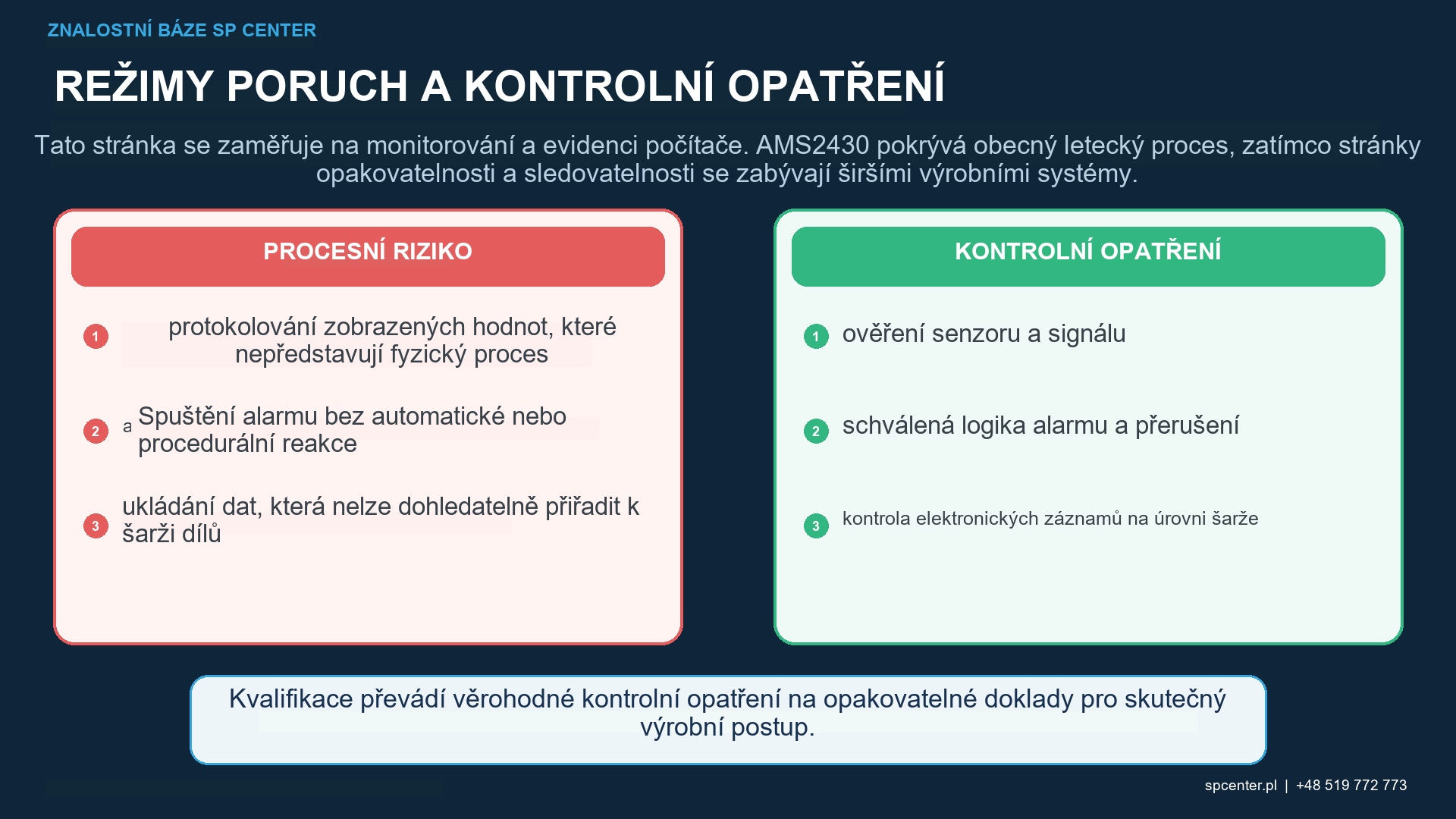

Obrázek 2. Počítačové monitorování sleduje definované procesní vstupy; Almen, médium, pokrytí a přijetí dílu zůstávají odlišnými ovládacími prvky.

Jak by se měly zacházet s požadovanými a skutečnými hodnotami?

Hodnota příkazu nebo receptu uvádí, co systém požadoval. Naměřená hodnota uvádí, co identifikovaný senzor pozoroval. Zachovejte jednotky, identitu kanálu, příslušný stav, časovou základnu a stav kvality, aby bylo možné posoudit rozdíl. Průměr bez extrémů, trvání nebo stavu může skrýt krátkou důležitou odchylku.

Rozlišení, vzorkování, filtrování, pásmo necitlivosti, zpoždění alarmu a metoda ukládání by měly být odůvodněny s ohledem na procesní riziko a uvedené požadavky. Nadměrné vzorkování bez řídicí logiky vytváří objem dat, nikoli doklady. Nedostatečné vzorkování může přehlédnout významnou událost. Nepřiřazujte univerzální rychlost bez úplné standardní a kvalifikované architektury.

Jak by měly fungovat limity, alarmy a reakce?

Monitorovaný limit musí mít definovaný zdroj, jednotku, aktivní stav procesu a odezvu. Záznam by měl kontrolorovi umožnit identifikovat skutečnou hodnotu, začátek a trvání události, ovlivněný cyklus nebo části, potvrzení, automatickou a manuální akci, vyšetřování, rozhodnutí o dalším nakládání a oprávnění k uvolnění.

Systém, který pouze zobrazí červený alarm, ale umožní nekontrolované pokračování, riziko neřeší. Blokování, pozastavení, zastavení, zadržení výrobku a logika opětovného spuštění musí odpovídat možnému vlivu na expozici a stav součásti. Dodatečná expozice nebo opakované kuličkování po přerušení vyžadují řízené rozhodnutí, nejde o volbu ponechanou na pohodlí obsluhy.

Obrázek 3. Alarm je řízen pouze tehdy, když je možné sledovat detekci, stav dílu, reakci, autorizaci a konečné uvolnění.

Jak by se měla zaznamenávat přerušení?

Zachyťte normální dokončení, plánovanou pauzu, nouzové zastavení, výpadek napájení, ztrátu komunikace, selhání senzoru, přerušení podávání média, poruchu pohybu a další relevantní stavy. Zachovejte, které povrchy byly ošetřeny, zda lze cyklus obnovit a kdo rozhodnutí autorizoval.

Pokud systém nedokáže rekonstruovat expozici na kritickém prvku, stav dílu zůstává nevyřešen, dokud schválený proces neshody neprovede řešení. Pozdější interval shody nevymaže dřívější mezeru v datech.

Jaký je rozdíl mezi monitorováním a přijetím?

Počítačové monitorování sleduje definované vstupy a stavy. Almenova intenzita ověřuje proud média při kuličkování v příslušném standardizovaném uspořádání. Kontrola média ověřuje jeho fyzický stav. Pokrytí dokládá úplnost ošetření stanoveného povrchu součásti. Kontroly povrchu, rozměrů a vlastností součásti odpovídají na další otázky pouze tehdy, jsou-li předepsány.

Tyto vrstvy spolu korelují prostřednictvím kvalifikace, ale zůstávají odlišné. Dokonalý elektronický graf nemůže prokázat úplné pokrytí stínovaného zaoblení. Vyhovující výsledek pokrytí nemůže prokázat, že požadovaný monitorovaný vstup zůstal v rozsahu. Ani jeden z výsledků přímo neměří zbytkové napětí ani únavovou životnost.

Jak je monitorovací systém kvalifikován?

Použijte kompletní odkazované požadavky a postup zákazníka. Obhájitelný plán identifikuje rozsah senzoru, přesnost, umístění, kalibraci, datovou cestu, logiku snímání, stavy, limity, blokování, formát záznamu, zabezpečení, režimy kontroly a poruchy. Testy by měly zpochybňovat horní a dolní limity, ztrátu signálu, přerušení komunikace, obnovení napájení, reakci na alarm, revizi programu a vyhledávání záznamů, dle potřeby.

Kvalifikace patří k definovanému hardwaru, softwaru, konfiguraci a procesní postupu. Výměna řídicí jednotky, změna typu senzoru, aktualizace softwaru, změna logiky receptury, migrace úložiště dat nebo změněné zpoždění alarmu může vyžadovat zdokumentovanou kontrolu, test nebo rekvalifikaci.

Jak by měla být chráněna integrita elektronických záznamů?

Přiřaďte jedinečné uživatele a oprávnění založená na rolích; vyhněte se sdíleným přihlašovacím údajům pro uvolnění.
Zachovejte původní data, časová razítka, jednotky, identitu kanálu a kontext cyklu.
Zaznamenejte revize programu a konfigurace použité pro dávku.
Omezte úpravy a zachujte původní hodnotu, důvod, uživatele, čas a schválení.
Chraňte záznamy před tichým smazáním, přepsáním a nekontrolovaným exportem.
Ověřte zálohování, uchovávání, čitelnost, vyhledávání a načítání po požadovanou dobu.
Zdokumentujte synchronizaci hodin a chování systému po výpadku napájení nebo sítě.

Způsob selhání	Požadovaná reakce návrhu	Riziko uvolnění, pokud chybí
Chybějící nebo poškozená data	Detekce, označení, ochrana stavu součásti a směrování k autorizovanému vyhodnocení	Vizuálně úplný graf zakrývá nepozorovaný interval
Senzor mimo kalibraci	Definování stavu kalibrace, platnosti, reakce a kontroly ovlivněného záznamu	Přesně vypadající hodnoty nemají metrologický základ
Neshoda hodin nebo sekvence	Synchronizace příslušné časové základny a zachování pořadí stavů cyklu	Události nelze přiřadit ke správné expozici součásti
Alarm nebo odchylka limitu	Zachycení hodnoty, trvání, stavu, potvrzení, akce a rozhodnutí o dalším nakládání	Automatický restart přidává nekontrolovanou expozici
Změna programu nebo softwaru	Verze, autorizace, testování a kontrola podle kvalifikace a pravidel zákazníka	Sériová data patří k neschválené konfiguraci
Ruční přepsání nebo úprava	Omezení přístupu a zachování původních dat, uživatele, důvodu, schválení a auditní stopy	Uvolněný záznam již neukazuje, co se skutečně stalo

Tabulka 3. Integrita dat je součástí řízení procesů, protože rozhodnutí o uvolnění závisí na důvěryhodných záznamech.

Které záznamy stále zůstávají mimo monitor počítače?

V závislosti na smlouvě může balíček pro uvolnění také vyžadovat kontrolu výkresů a objednávek, sledovatelnost materiálu nebo dílu, doklady o příjmu média a pracovní směsi, výsledky Almen, záznamy o pokrytí, záznamy o maskování a kontrole, stav kalibrace, autorizaci operátora a inspektora, údržbu, odchylky, formuláře zákazníků a certifikát shody. Propojte je se stejnou identitou dílu a šarže.

Jak by se měl odkazovat na Nadcap?

Použijte aktuální kritéria auditu Nadcap Surface Enhancement a příslušné doplňkové kontrolní seznamy dostupné prostřednictvím PRI EAN, když smlouva aktivuje Nadcap. Ověřte přesný rozsah zpracovatelského pracoviště. AS7117A je stažen a nesmí být prezentován jako aktuální kritérium auditu Nadcap.

Běžné chyby při implementaci

Zaznamenávání pouze nastavených hodnot receptury bez naměřených hodnot nebo stavu procesu.
Ukládání hodnot bez jednotek, identity kanálu, časových razítek nebo přiřazení dílu.
Průměrování dat, aby se eliminovaly krátké výkyvy a přerušení.
Umožnění automatického restartu bez zachování expozice a stavu dílu.
Pochopení počítačového monitorování jako náhrady za Almenovy, mediální nebo zpravodajské doklady.
Úprava, export nebo přeformátování záznamů bez chráněné auditní stopy.
Změna softwaru, senzorů, logiky alarmů nebo receptur bez kontroly na základě kvalifikace.

Často kladené otázky

Co je AMS2432?

Veřejný rozsah SAE popisuje AMS2432 jako specifikaci pro počítačem monitorované kuličkování povrchů dílů a uvádí, že AMS2430 tvoří nedílnou součást. Pro implementaci je vyžadována kompletní smluvně uplatněná revize.

Jaká přesná data AMS2432 vyžaduje?

Autoritativní seznam musí být převzat z kompletní použité revize, výkresu, zákaznických doplňků a schváleného postupu. Veřejný abstrakt neopravňuje k přiřazení univerzálního seznamu polí, limitů, vzorkovací frekvence nebo doby uchovávání ke standardu.

Nahrazuje počítačové monitorování ověřování Almenovy intenzity?

Ne. Monitorování definovaných vstupů a stavů stroje nenahrazuje příslušný systém a postup Almen. Oba patří při použití do řízené cesty.

Prokazuje kompletní elektronický graf pokrytí?

Ne. Pokrytí je akceptováno na specifikovaném povrchu součásti schválenou metodou. Správné vstupy stroje samy o sobě nedokazují, že každá kritická zóna obdržela kompletní doklad o dopadu.

Měly by být zaznamenávány požadované nebo skutečné hodnoty?

Použijte plné použité požadavky. Obhájitelný návrh monitorování obvykle rozlišuje příkazy nebo nastavené hodnoty od naměřených skutečných hodnot, stavu, jednotek, časové základny a stavu kvality dat, takže provedení lze rekonstruovat.

Co se stane po alarmu nebo přerušení?

Chraňte stav postižené součásti, zachovávejte kompletní záznam události a používejte schválený postup reakce a rozhodnutí o dalším nakládání. Restartování, pokračování nebo opětovné zpracování nesmí být improvizováno.

Může operátor upravovat počítačem monitorovaný záznam?

Přístup a opravy musí dodržovat schválený postup integrity dat. Zachovávejte původní hodnotu, uživatele, čas, důvod, autorizaci a auditní stopu; nikdy nepřepisujte historii neviditelně.

Vyžaduje AMS2432 automaticky Nadcap?

Ne. Akreditace Nadcap a její aktuální rozsah kontrolního seznamu platí pouze v případě, že je uplatní zákazník, smlouva nebo program. Ověřte přesné místo a aktuální rozsah PRI odděleně; nepoužívejte staženou verzi AS7117A jako aktuální kritérium auditu.

Klíčové poznatky

Použijte kompletní aktivovanou sadu dokumentů AMS2432 a AMS2430.
Propojte identitu součásti, uvolněnou konfiguraci, skutečné provedení, události a rozhodnutí o dalším nakládání.
Rozlište nastavené hodnoty od naměřených hodnot a zachovávejte jednotky, čas a stav.
Zajistěte rekonstrukci alarmů a přerušení a chraňte stav postižených součástí.
Udržujte elektronické monitorování oddělené od Almen, médií, pokrytí a přijetí součásti.
Chraňte integritu dat, konfiguraci a změny po celou dobu uchovávání.
