AMS 2432 und rechnerüberwachtes Verfestigungsstrahlen: Welche Daten sind aufzuzeichnen?

Rückverfolgbare Aufzeichnungen für Konfiguration, überwachte Eingaben, Alarme, Eingriffe, unabhängige Prüfungen und Chargenfreigabe auslegen

Der öffentliche SAE-Geltungsbereich beschreibt AMS2432 als Spezifikation für rechnerüberwachtes Verfestigungsstrahlen (Shot Peening) und nennt AMS2430 als integralen Bestandteil. Die Rechnerüberwachung soll Prozesseingaben in Echtzeit beobachten, Rückverfolgbarkeit unterstützen und während des gesamten Strahlprozesses eine Reaktion ermöglichen. Genaue Datenfelder, Grenzen, Abtastung, Aufbewahrung und Genehmigungsregeln ergeben sich aus der vollständigen vertraglich aufgerufenen Revision, Zeichnung, Kundenergänzungen und freigegebenen Anweisung – nicht aus einer allgemeinen Checkliste.

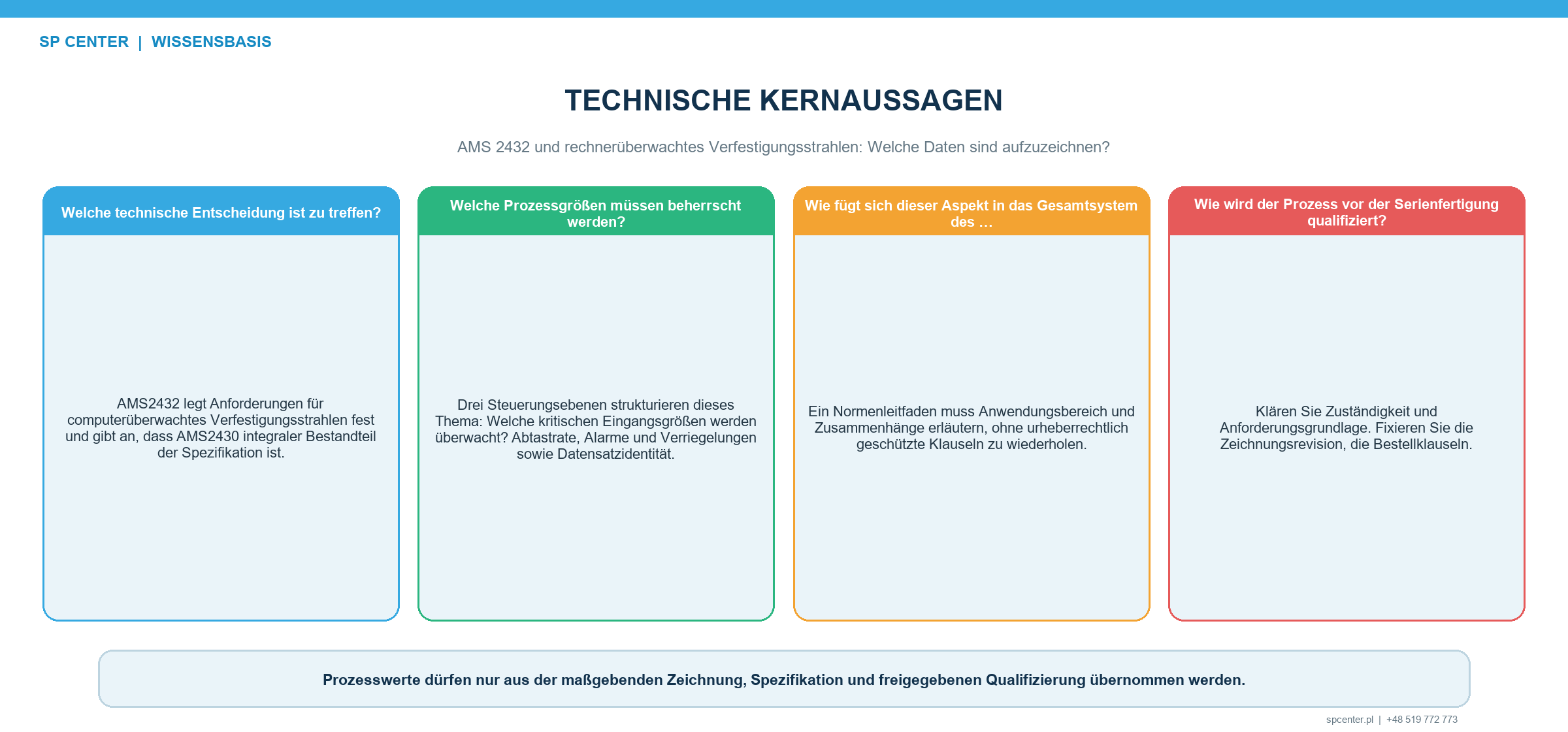

Abbildung 1. Eine aussagekräftige elektronische Aufzeichnung verbindet Bauteil und Charge mit freigegebener Konfiguration, überwachter Ausführung, Ereignissen und endgültigem Verwendungsentscheid.

Was ist rechnerüberwachtes Verfestigungsstrahlen?

Es ist ein gelenkter Fertigungsweg, bei dem ein qualifiziertes Überwachungssystem festgelegte Prozesseingaben und Betriebszustände während der Ausführung beobachtet und objektive Aufzeichnungen bewahrt. Das System sollte tatsächliches Bauteil oder Los mit freigegebener Konfiguration, aufgezeichnetem Zyklus, Ereignissen, Reaktionen und Freigabeentscheidung verbinden.

Rechnerüberwachung ist nicht nur ein Bildschirm mit aktuellem Druck oder Schleuderraddrehzahl. Eine gelenkte Umsetzung umfasst Sensoren, Kalibrierung, Datenerfassung, Zeit- und Zustandskontext, Alarmlogik, Zugriff, Programmversionen, Aufzeichnungsschutz, Prüfung, Aufbewahrung und Fehlerreaktion.

Welche Daten müssen aufgezeichnet werden?

Die normative Antwort steht in der vollständigen vertraglich aufgerufenen AMS2432-Revision und sämtlichen Kundenvorgaben. Das öffentliche SAE-Abstract reicht nicht aus, um eine allgemeingültige Feldliste zu veröffentlichen. Die folgende Aufzeichnungsarchitektur ist deshalb eine Umsetzungshilfe und kein Ersatz für die Spezifikation.

Aufzeichnungsgruppe	Beispielhafter Inhalt	Kontrollfrage
Bauteil- und Auftragsidentität	Bauteilnummer, Zeichnungsrevision, Auftrag, Los oder Seriennummernbereich, Menge und Fertigungsweg	Lässt sich jede Aufzeichnung den tatsächlich bearbeiteten Teilen zuordnen?
Freigegebene Konfiguration	Maschine, Revision des Programms oder Parametersatzes, Vorrichtung, Düsen- oder Schleuderradanordnung, Strahlmittelweg sowie gegebenenfalls Software- oder Steuerungsstand	War die freigegebene Konfiguration aktiv?
Überwachte Ausführung	Definierte Soll- und Istwerte mit Einheiten, Zeitbasis, Betriebszustand und Datenqualitätskennzeichen	Wurden die geforderten Eingaben während des gesamten gelenkten Zyklus beobachtet?
Ereignisse und Maßnahmen	Start, Stopp, Pause, Alarm, Grenzwertverletzung, Quittierung, manueller Eingriff, Neustart und Verwendungsentscheid	Lassen sich Wirkung auf Beaufschlagung und Bauteilstatus rekonstruieren?
Unabhängige Prozessnachweise	Anwendbare Almen-, Strahlmittel-, Bedeckungsgrad-, Oberflächen- und Prüfnachweise	Sind die gesondert geforderten Kontrollen konform?
Freigabe und Aufbewahrung	Prüfstatus, Abweichungen, Genehmigungen, Bescheinigung, Benutzerkennung, Zeitstempel, Aufzeichnungsversion und Ablageweg	Ist die Aufzeichnung vollständig, geschützt und abrufbar?

Tabelle 1. Eine aussagekräftige Aufzeichnung verbindet Identität, Konfiguration, Ausführung, Ausnahmen, unabhängige Nachweise und Freigabe.

Warum muss AMS2430 zusammen mit AMS2432 gelesen werden?

SAE nennt AMS2430 ausdrücklich als integralen Bestandteil von AMS2432. Die Rechnerüberwachung ergänzt die Echtzeitbeobachtung, Rückverfolgbarkeit und Reaktion für definierte Prozesseingaben; sie entfernt nicht die Grundkontrollen für Strahlmittel, Almen-Intensität, Bedeckungsgrad, Anlage, Bearbeitungsgrenzen, Prüfung und Abnahme.

Der Vertrag kann außerdem kundenspezifische Unterlagen, Lieferantenfreigaben, Bauteilqualifizierung oder die aktuellen Nadcap-Kriterien für Surface Enhancement aufrufen. Eine Dokumentenmatrix sollte zeigen, welche Forderung jede Einstellung, Aufzeichnung, Prüfung und Reaktion bestimmt.

Welche Eingaben können überwacht werden?

Prozessfamilie	Mögliche überwachte Eingaben	Warum die genaue Auswahl fertigungsspezifisch ist
Pneumatisches Strahlen	Luftdruck, Luftvolumenstrom bei Messung, Strahlmittelmassenstrom, Düsen- oder Lanzenstatus sowie Bauteil- und Düsenbewegung	Druck allein bestimmt weder Strahlmittelgeschwindigkeit noch Almen-Intensität
Schleuderradstrahlen	Schleuderraddrehzahl, Strahlmittelzufuhr, Radzustand, Bauteiltransport, Indexierung oder Drehung und Strahlmittelschieber	Radgeometrie und Strahlmittelverteilung beeinflussen den tatsächlichen Strahl
Gemeinsame Bewegung und Handhabung	Achsenposition oder -geschwindigkeit, Drehung, Vorschub, Vorrichtungsidentität, Türen, Verriegelungen und Zykluszustand	Ein konformer Strahl kann bei falscher Bewegung oder Vorrichtung die Fläche verfehlen
Strahlmittelsystem	Strahlmittelidentität, Zuführstatus, Ergänzungs- oder Klassierstatus und Alarme, sofern Bestandteil der qualifizierten Architektur	Elektronische Signale ersetzen weder physische Strahlmittelprüfung noch Beherrschung des Betriebsgemischs
Umgebungs- oder Hilfskontrollen	Temperatur, Lüftung, Entstaubung, Reinigung oder weitere Signale nur bei technischer Forderung	Die Überwachung jedes verfügbaren Signals erzeugt eine nicht nutzbare Datenmenge statt gelenkter Nachweise

Tabelle 2. Zu überwachen sind die zum qualifizierten Fertigungsweg gehörenden Eingaben und Zustände – nicht jedes in der Steuerung verfügbare Signal.

Die Auswahl hängt von pneumatischer oder Schleuderradanlage, Anzahl der Düsen oder Räder, Bauteil- und Vorrichtungsbewegung, kritischer Geometrie, Steuerungsarchitektur und Vertrag ab. Beim pneumatischen Strahlen sind Druck, Luftvolumenstrom und Strahlmittelmassenstrom unterschiedliche Größen. Druck allein ist keine Intensität. Beim Schleuderradstrahlen beschreibt die Drehzahl allein weder Strahlmittelzufuhr noch Strahlgeometrie und Bauteilbewegung.

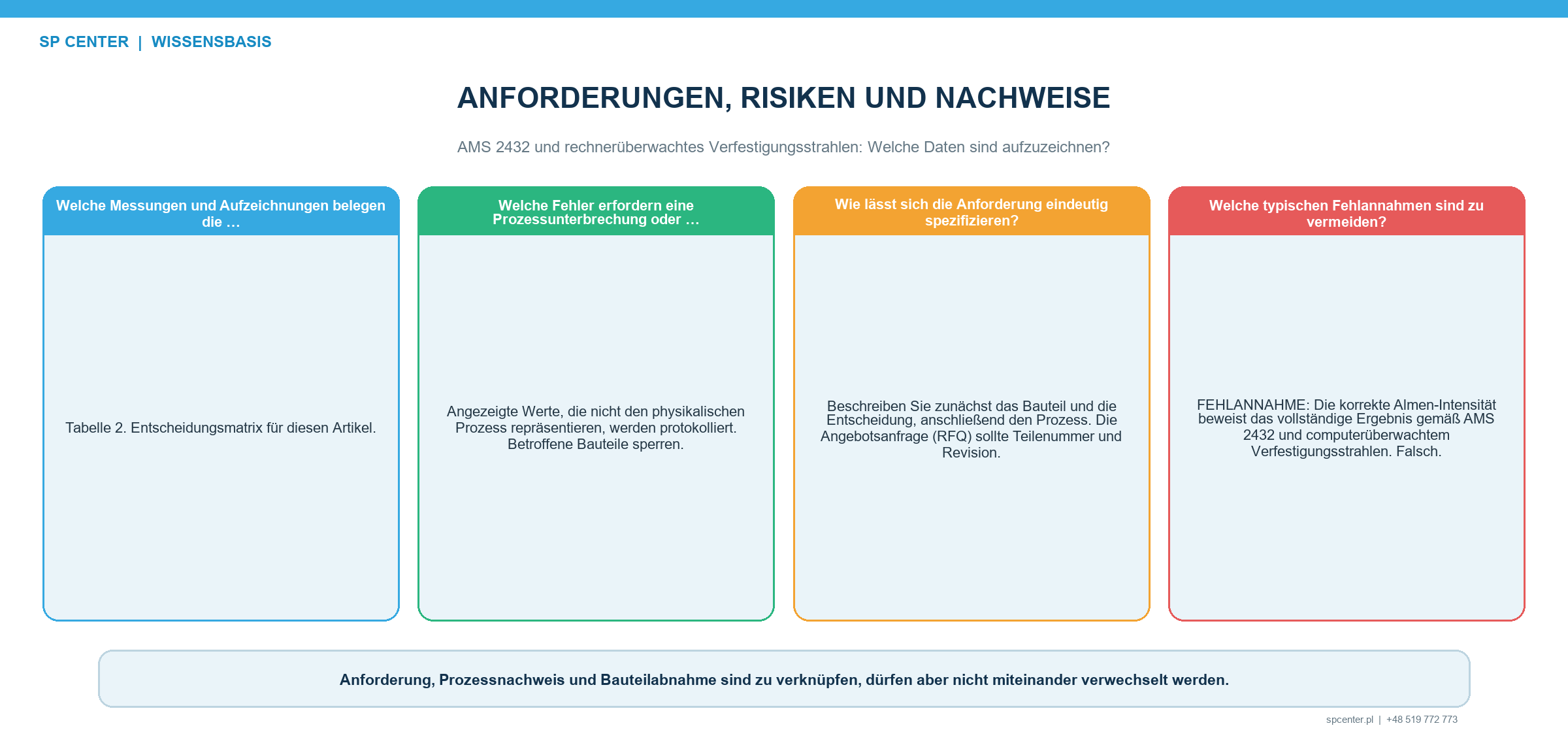

Abbildung 2. Rechnerüberwachung beobachtet definierte Prozesseingaben; Almen, Strahlmittel, Bedeckungsgrad und Bauteilabnahme bleiben getrennte Kontrollen.

Wie sind Soll- und Istwerte zu behandeln?

Ein Befehl oder Parametersatz sagt, was die Steuerung anfordert. Ein Messwert sagt, was ein bestimmter Sensor erfasst. Einheiten, Kanalidentität, anwendbarer Betriebszustand, Zeitbasis und Qualitätsstatus sind zu erhalten, damit die Abweichung bewertet werden kann. Ein Mittelwert ohne Extremwert, Dauer oder Zustand kann eine kurze relevante Grenzwertverletzung verbergen.

Auflösung, Abtastung, Filterung, Totband, Alarmverzögerung und Speicherung sind gegen Prozessrisiko und aufgerufene Forderungen zu begründen. Übermäßige Abtastung ohne Kontrolllogik erzeugt Datenmenge statt Nachweis; zu geringe Abtastung kann ein Ereignis übersehen. Ohne vollständige Spezifikation und qualifizierte Architektur darf keine allgemeingültige Rate festgelegt werden.

Wie müssen Grenzen, Alarme und Reaktionen funktionieren?

Ein überwachter Grenzwert benötigt Quelle, Einheit, aktiven Prozesszustand und festgelegte Reaktion. Die Aufzeichnung sollte Istwert, Beginn und Dauer des Ereignisses, betroffenen Zyklus oder betroffene Teile, Quittierung, automatische und manuelle Maßnahme, Untersuchung, Verwendungsentscheid und Freigabebefugnis erkennen lassen.

Ein System, das nur einen roten Alarm anzeigt und eine ungelenkte Fortsetzung zulässt, schließt das Risiko nicht. Verriegelung, Pause, Stopp, Eindämmung und Neustartlogik müssen zur möglichen Wirkung auf Beaufschlagung und Bauteilstatus passen. Zusätzliche Beaufschlagung oder erneutes Strahlen nach Unterbrechung ist ein gelenkter Verwendungsentscheid und keine Bedienervereinfachung.

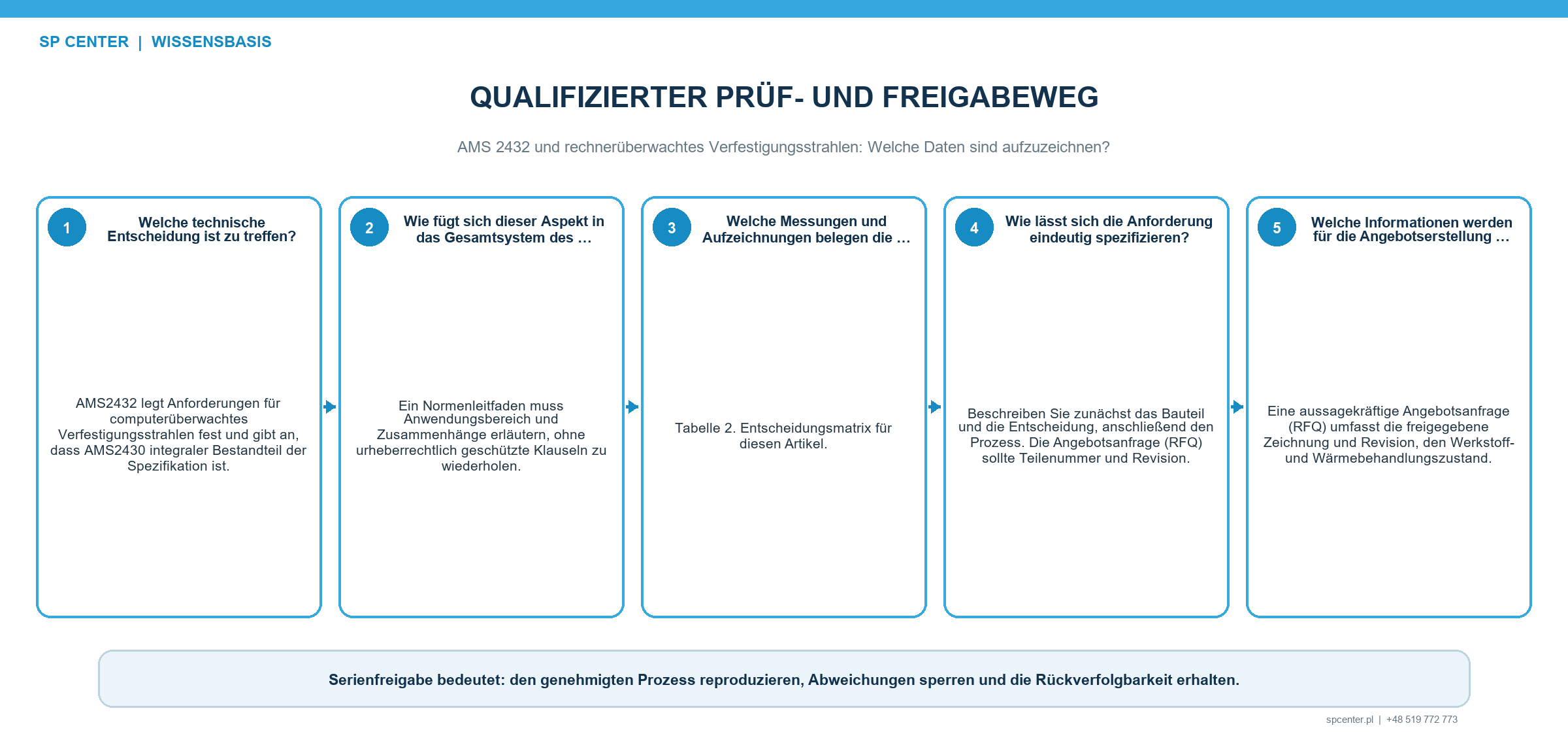

Abbildung 3. Ein Alarm ist erst beherrscht, wenn Erkennung, Bauteilstatus, Reaktion, Genehmigung und endgültige Freigabe rückverfolgbar bleiben.

Wie werden Unterbrechungen aufgezeichnet?

Zu erfassen sind planmäßiger Abschluss, geplante Pause, Not-Halt, Stromausfall, Kommunikationsverlust, Sensorausfall, Unterbrechung der Strahlmittelzufuhr, Bewegungsfehler und weitere relevante Zustände. Es muss erhalten bleiben, welche Flächen bereits bearbeitet wurden, ob der Zyklus fortgesetzt werden kann und wer die Entscheidung genehmigt hat.

Kann das System die Beaufschlagung am kritischen Merkmal nicht rekonstruieren, bleibt der Bauteilstatus offen, bis das freigegebene Abweichungsverfahren einen Verwendungsentscheid trifft. Ein später konformes Intervall löscht eine frühere Datenlücke nicht.

Worin unterscheiden sich Überwachung und Abnahme?

Rechnerüberwachung beobachtet definierte Eingaben und Zustände. Die Almen-Intensität verifiziert den Strahl unter der anwendbaren standardisierten Anordnung. Die Strahlmittelprüfung bestätigt den physischen Strahlmittelzustand. Der Bedeckungsgrad dient der Abnahme der Bearbeitungsvollständigkeit an der festgelegten Bauteilfläche. Oberflächen-, Maß- und Leistungsprüfungen beantworten bei Forderung weitere Fragen.

Diese Ebenen werden durch Qualifizierung korreliert, bleiben aber getrennt. Eine perfekte elektronische Kurve belegt keinen vollständigen Bedeckungsgrad in einem abgeschatteten Radius. Ein konformer Bedeckungsgrad belegt nicht, dass jeder überwachte Wert im Bereich lag. Keines der Ergebnisse misst direkt Eigenspannung oder Ermüdungslebensdauer.

Wie wird das Überwachungssystem qualifiziert?

Maßgebend sind vollständige aufgerufene Anforderungen und Kundenverfahren. Ein belastbarer Plan kennzeichnet Messbereich, Genauigkeit und Ort der Sensoren, Kalibrierung, Datenweg, Erfassungslogik, Betriebszustände, Grenzwerte, Verriegelungen, Aufzeichnungsformat, Sicherheit, Prüfung und Fehlerbilder. Anwendbare Versuche sollten obere und untere Grenzen, Signalausfall, Kommunikationsunterbrechung, Wiederkehr der Versorgung, Alarmreaktion, Programmrevision und Abruf der Aufzeichnungen herausfordern.

Die Qualifizierung gehört zu definierter Hardware, Software, Konfiguration und Fertigungsweg. Austausch der Steuerung, Änderung des Sensortyps, Softwareaktualisierung, Änderung der Programmlogik, Datenmigration oder andere Alarmverzögerung kann eine dokumentierte Prüfung, Erprobung oder Requalifizierung erfordern.

Wie wird die Integrität elektronischer Aufzeichnungen geschützt?

Eindeutige Benutzer und rollenbezogene Berechtigungen verwenden; gemeinsame Freigabekennungen vermeiden.
Originaldaten, Zeitstempel, Einheiten, Kanalidentität und Zykluskontext erhalten.
Für die Charge verwendete Programm- und Konfigurationsrevisionen aufzeichnen.
Korrekturen begrenzen und Originalwert, Grund, Benutzer, Zeit sowie Genehmigung bewahren.
Aufzeichnungen gegen unbemerkte Löschung, Überschreiben und ungelenkten Export schützen.
Sicherung, Aufbewahrung, Lesbarkeit, Suche und Abruf für den geforderten Zeitraum verifizieren.
Zeitsynchronisierung und Systemverhalten nach Strom- oder Netzwerkausfall dokumentieren.

Fehlerbild	Erforderliche Auslegung	Freigaberisiko ohne diese Auslegung
Fehlende oder beschädigte Daten	Erkennen, kennzeichnen, Bauteilstatus schützen und zur autorisierten Bewertung leiten	Ein vollständig wirkendes Diagramm verdeckt ein unbeobachtetes Intervall
Sensor außerhalb der Kalibrierung	Kalibrierstatus, Gültigkeit, Reaktion und Prüfung betroffener Aufzeichnungen festlegen	Plausible Werte besitzen keine messtechnische Grundlage
Nicht übereinstimmende Zeit oder Reihenfolge	Relevante Zeitbasis synchronisieren und Reihenfolge der Zykluszustände bewahren	Ereignisse lassen sich nicht der richtigen Bauteilbeaufschlagung zuordnen
Alarm oder Grenzwertverletzung	Wert, Dauer, Zustand, Quittierung, Maßnahme und Verwendungsentscheid erfassen	Automatischer Neustart fügt ungelenkte Beaufschlagung hinzu
Programm- oder Softwareänderung	Versionieren, genehmigen, prüfen und gegen Qualifikations- und Kundenregeln bewerten	Seriendaten gehören zu einer nicht freigegebenen Konfiguration
Manuelle Übersteuerung oder Korrektur	Zugriff begrenzen und Originaldaten, Benutzer, Grund, Genehmigung sowie Änderungsprotokoll erhalten	Die freigegebene Aufzeichnung zeigt nicht mehr den tatsächlichen Ablauf

Tabelle 3. Datenintegrität gehört zur Prozessbeherrschung, weil die Freigabeentscheidung auf vertrauenswürdigen Aufzeichnungen beruht.

Welche Nachweise liegen außerhalb der Rechnerüberwachung?

Abhängig vom Vertrag können zu den Lieferunterlagen außerdem Zeichnungs- und Auftragsprüfung, Werkstoff- oder Bauteilrückverfolgbarkeit, Wareneingang und Betriebsgemisch des Strahlmittels, Almen-Ergebnisse, Bedeckungsgradnachweise, Maskierungs- und Prüfnachweise, Kalibrierstatus, Befugnis von Bedienern und Prüfern, Wartung, Abweichungen, Kundenformulare und Konformitätsbescheinigung gehören. Alle sind derselben Bauteil- und Chargenidentität zuzuordnen.

Wie ist Nadcap zu behandeln?

Wenn der Vertrag Nadcap aufruft, sind die aktuellen Auditkriterien für Surface Enhancement und anwendbaren Zusatzchecklisten aus PRI EAN zu verwenden. Der Geltungsbereich des genauen Bearbeitungsstandorts ist zu prüfen. AS7117A ist zurückgezogen und darf nicht als aktuelles Nadcap-Auditkriterium dargestellt werden.

Häufige Fehler bei der Umsetzung

Nur Parametersollwerte werden ohne Messwerte oder Prozesszustand aufgezeichnet.
Werte werden ohne Einheiten, Kanalidentität, Zeitstempel oder Bauteilzuordnung gespeichert.
Mittelwerte lassen kurze Grenzwertverletzungen und Unterbrechungen verschwinden.
Automatischer Neustart ist zulässig, ohne Beaufschlagung und Bauteilstatus zu bewahren.
Rechnerüberwachung gilt als Ersatz für Almen-, Strahlmittel- oder Bedeckungsgradnachweise.
Aufzeichnungen werden ohne geschütztes Änderungsprotokoll bearbeitet, exportiert oder umformatiert.
Software, Sensoren, Alarmlogik oder Parametersätze ändern sich ohne Prüfung gegen die Qualifikationsgrundlage.

Häufig gestellte Fragen

Was ist AMS2432?

Der öffentliche SAE-Geltungsbereich beschreibt AMS2432 als Spezifikation für rechnerüberwachtes Verfestigungsstrahlen von Bauteiloberflächen und nennt AMS2430 als integralen Bestandteil. Für die Umsetzung ist die vollständige vertraglich aufgerufene Revision erforderlich.

Welche Daten fordert AMS2432 genau?

Die verbindliche Liste ist der vollständigen aufgerufenen Revision, Zeichnung, Kundenergänzungen und freigegebenen Anweisung zu entnehmen. Ein öffentliches Abstract rechtfertigt keine allgemeingültige Zuordnung von Feldern, Grenzwerten, Abtastrate oder Aufbewahrungszeit zur Norm.

Ersetzt Rechnerüberwachung die Almen-Verifizierung?

Nein. Die Überwachung definierter Maschineneingaben und Zustände ersetzt weder das anwendbare Almen-System noch das entsprechende Verfahren. Bei Forderung gehören beide zum gelenkten Fertigungsweg.

Belegt eine vollständige elektronische Kurve den Bedeckungsgrad?

Nein. Der Bedeckungsgrad wird an der festgelegten Bauteilfläche mit der freigegebenen Methode abgenommen. Konforme Maschineneingaben allein belegen keine vollständigen Einschlagsspuren in jeder kritischen Zone.

Sind Soll- oder Istwerte aufzuzeichnen?

Maßgebend sind die vollständigen aufgerufenen Anforderungen. Eine belastbare Überwachung unterscheidet üblicherweise Befehle oder Sollwerte von gemessenen Istwerten, Betriebszustand, Einheiten, Zeitbasis und Datenqualitätsstatus, damit der Ablauf rekonstruierbar ist.

Was geschieht nach Alarm oder Unterbrechung?

Der Status betroffener Bauteile wird geschützt, das vollständige Ereignis bleibt erhalten und der freigegebene Reaktions- und Verwendungsweg wird angewendet. Neustart, Fortsetzung oder erneute Bearbeitung dürfen nicht improvisiert werden.

Darf ein Bediener eine rechnerüberwachte Aufzeichnung bearbeiten?

Zugriff und Korrekturen folgen dem freigegebenen Datenintegritätsverfahren. Originalwert, Benutzer, Zeit, Grund, Genehmigung und Änderungsprotokoll bleiben erhalten; der Verlauf darf nie unsichtbar überschrieben werden.

Erfordert AMS2432 automatisch Nadcap?

Nein. Nadcap-Akkreditierung und aktueller Checklistenumfang gelten nur, wenn Kunde, Vertrag oder Programm sie aufrufen. Standort und aktueller PRI-Umfang sind gesondert zu prüfen; die zurückgezogene AS7117A darf nicht als aktuelles Auditkriterium verwendet werden.

Die wichtigsten Punkte

Vollständigen aufgerufenen Dokumentensatz aus AMS2432 und AMS2430 verwenden.
Bauteilidentität, freigegebene Konfiguration, tatsächliche Ausführung, Ereignisse und Verwendungsentscheid verbinden.
Sollwerte von Messwerten trennen und Einheiten, Zeit sowie Betriebszustand bewahren.
Alarme und Unterbrechungen rekonstruierbar machen und betroffenen Bauteilstatus schützen.
Elektronische Überwachung von Almen, Strahlmittel, Bedeckungsgrad und Bauteilabnahme trennen.
Datenintegrität, Konfiguration und Änderungen über die gesamte Aufbewahrungszeit schützen.
