Eine rekonstruierbare Verbindung von Produktidentität und geltenden Anforderungen über qualifizierte Konfiguration und tatsächliche Prozessnachweise bis zu Ausnahmen und autorisierter Freigabe herstellen
Ein brauchbarer Chargenbericht zum Verfestigungsstrahlen ist weder eine dekorative Bescheinigung noch ein unkontrollierter Maschinenausdruck. Er ist eine kompakte Freigabeaufzeichnung, mit der ein autorisierter Prüfer nachvollziehen kann, welches Produkt nach welchen gültigen Anforderungen, auf welcher qualifizierten Konfiguration, mit welchem Strahlmittel und welchen Einstellungen bearbeitet wurde, wie die Ergebnisse angenommen wurden, welche Ausnahmen vorlagen und wer die Arbeit freigab. Das genaue Paket ist vertragsabhängig; eine universelle Vorlage erfüllt nicht automatisch jeden Kundenauftrag.

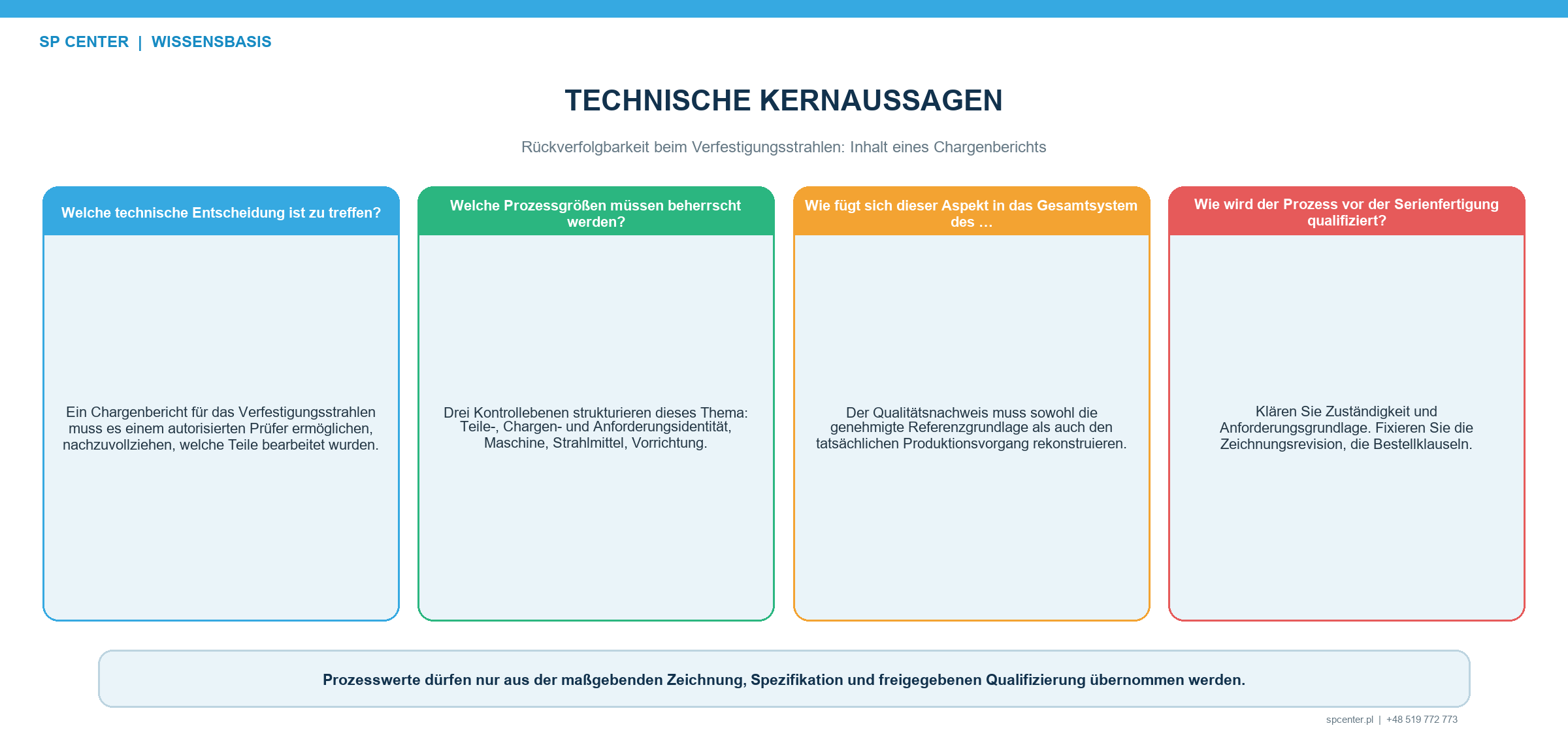

Was bedeutet Rückverfolgbarkeit beim Verfestigungsstrahlen?
Rückverfolgbarkeit ist die aufrechterhaltene Beziehung zwischen Produktidentität, Anforderungsrevision, Prozessroute, Werkstoff- und Strahlmittelnachweisen, Anlagen- und Programmkonfiguration, Prüfergebnissen, Personalbefugnis, Abweichungen und Endfreigabe. Diese Verknüpfung muss Losaufteilung, Teilausschuss, Nacharbeit und Wechsel des Datensystems überstehen.
Ziel ist Rekonstruierbarkeit, nicht Datenmenge. Ein kurzer Bericht kann wirksam sein, wenn jede Kennung zu einem geschützten Ursprungsnachweis führt. Ein langer Bericht kann unzureichend bleiben, wenn allgemeine Werte nicht den tatsächlichen Bauteilen zugeordnet werden können.
| Aufzeichnungsblock | Mindestfragen | Typische kontrollierte Nachweise |
|---|---|---|
| Identität und Menge | Welche Kunden-, Auftrags-, Sachnummern-, Änderungs-, Serien- oder Losdaten und Mengen wurden empfangen, bearbeitet und freigegeben? | Bestellung, Laufkarte, Eingangsliste, Aufteilung oder Zusammenführung und Endmenge |
| Geltende Anforderungen | Welche Zeichnung, Spezifikation, Kundenergänzung, Quellenfreigabe und Revision galt? | Vertragsprüfung und Matrix gültiger Dokumente |
| Qualifizierte Konfiguration | Welcher Standort, welche Maschine, welches Strahlmittelfördersystem, welches Programm, welche Vorrichtung, Maskierung und Verfahrensrevision wurden verwendet? | Freigegebene Route sowie Anlagen- und Programmstammdaten |
| Strahlmittel und Einstellungen | Welche Strahlmittelart oder -klasse und welche kontrollierte Betriebsmischung wurden verwendet; welche Einstellungen galten? | Strahlmitteleingang und -prüfung, Betriebsmischungsprüfung und Auftragseinrichtung oder Überwachungsdaten |
| Verifizierung und Ergebnisse | Wie wurden Intensität, Bedeckungsgrad, Oberfläche, Maße und Sonderprüfungen angenommen? | Almen-Aufzeichnungen, Bedeckungsgrad- und Bauteilprüfergebnisse |
| Ausnahmen und Freigabe | Gab es Alarme, Unterbrechungen, Abweichungen, Nacharbeit oder Sonderfreigaben, und wer genehmigte die technische Entscheidung und Freigabe? | Nichtkonformität, Abweichungs- oder Sonderfreigabe, Nacharbeitsweg und autorisierte Freigabe |
Tabelle 1. Sechs verknüpfte Aufzeichnungsblöcke bilden eine praktische Grundlage der Rückverfolgbarkeit.
Wie werden Bauteil-, Los- und Chargenidentität gelenkt?
Für die anwendbare Route ist festzulegen, was „Charge“ bedeutet: eine Gruppe unter einer kontrollierten Einrichtung, ein Kundenlos, ein Maschinenlauf oder eine andere freigegebene Einheit. Sachnummer und Revision, Serien- oder Loskennung sowie empfangene, bearbeitete, verworfene und freigegebene Menge werden erfasst.
Wird Produkt auf Maschinen, Schichten oder Nacharbeitswege aufgeteilt, entstehen kontrollierte Unterlose oder Unterkennungen mit Bezug zur übergeordneten Identität. Bei Zusammenführung bleiben alle Quellen erhalten. Zeitstempel und Zeitzonen müssen Maschinenereignisse und Prüfungen eindeutig dem richtigen Intervall zuordnen lassen.
Welche Anforderungen und Revisionen müssen erkennbar sein?
Der Bericht oder die verknüpfte Vertragsprüfung nennt Zeichnung, Verfestigungsstrahlspezifikation, Kundenergänzungen, Bestellklauseln, Quellenfreigabe und am Bearbeitungstag gültige Verfahrensrevision. Ein Dokumenttitel ohne Revision oder Datum kann mehrdeutig sein.
Bei widersprüchlichen Anforderungen oder fehlendem Bezugsdokument wird die Arbeit angehalten und eine kontrollierte Klärung eingeholt. Interne Praxis darf Kunden- oder Konstruktionsvorgaben nicht still ersetzen.

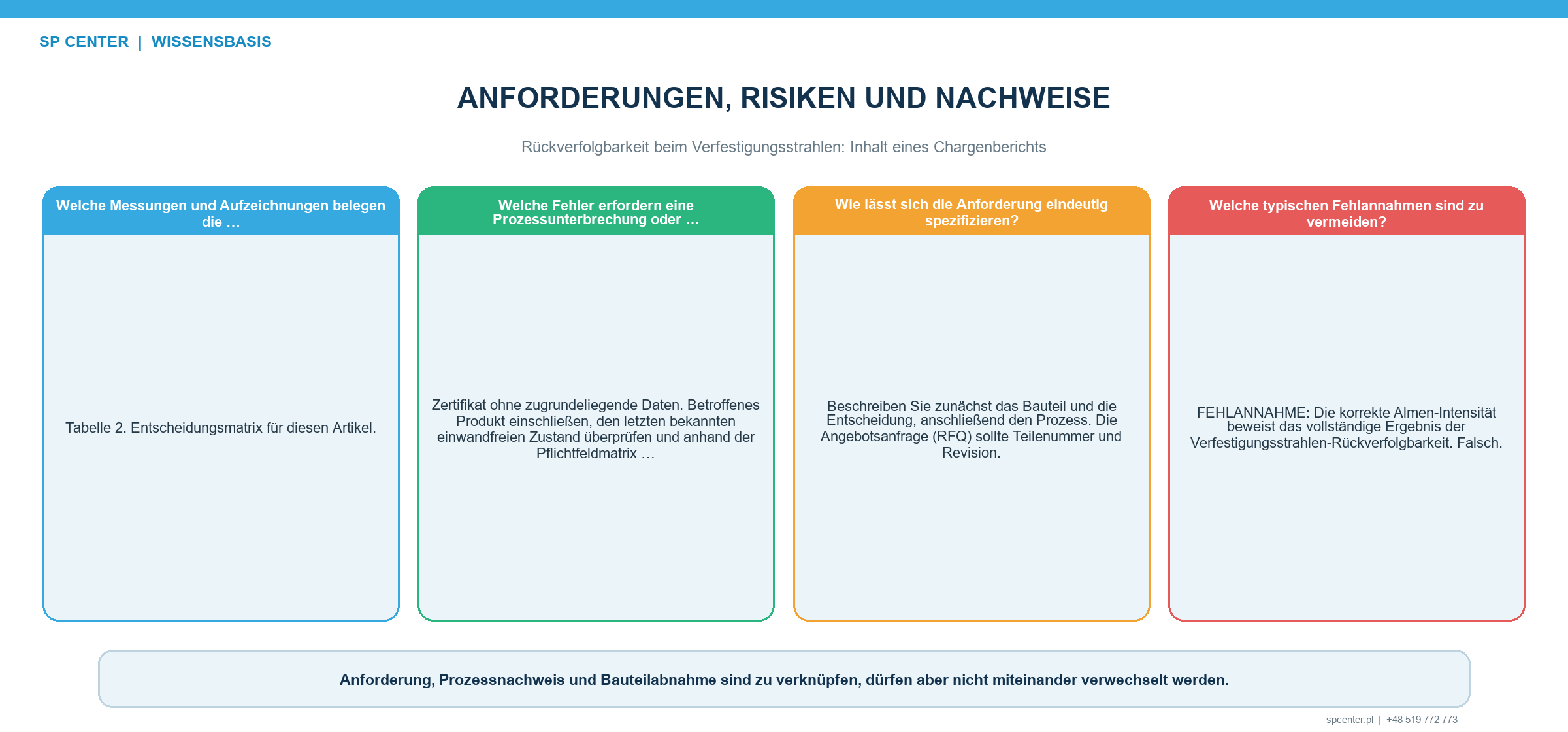

Was gehört in den Bericht und was darf verknüpft bleiben?
| Aufzeichnung | Hauptzweck | Häufiger Fehler |
|---|---|---|
| Konformitätsbescheinigung | Formale Erklärung, dass die gelieferte Leistung den geltenden Auftragsanforderungen entspricht | Die Bescheinigung als Beleg jedes Prozessdetails behandeln, obwohl Nachweise fehlen |
| Chargen- oder Prozessbericht | Lesbare Übersicht über Identität, Route, Ergebnisse, Ausnahmen und Freigabe | Allgemeine Sollwerte kopieren, ohne sie mit tatsächlichen Überwachungs- oder Prüfdaten zu verbinden |
| Laufkarte oder Arbeitsfolge | Chronologische Durchführung und Bestätigung der Arbeitsgänge am identifizierten Produkt | Verknüpfung verlieren, nachdem ein Los geteilt, zusammengeführt, teilweise nachgearbeitet oder nur teilweise geliefert wurde |
| Maschinendatei | Zeitreihen- oder Ereignisnachweis einer überwachten Anlage | Unlesbare proprietäre Datei ohne Version, Uhrzeit, Kanal- oder Auftragszuordnung aufbewahren |
| Qualifizierungsnachweis | Freigegebene Prozessbasis und Grenzen festlegen | Veraltete Sättigungskurve anhängen, ohne ihre Gültigkeit für den Produktionsaufbau nachzuweisen |
| Abweichungs- oder Sonderfreigabe | Abweichung, betroffenes Produkt, technische Entscheidung und Genehmigung dokumentieren | Fehlgeschlagene Ergebnisse löschen oder Originaldaten durch korrigierte Werte ersetzen |
Tabelle 2. Jede Aufzeichnung hat einen eigenen Zweck; kein Einzeldokument ersetzt das vollständige System.
Der Kundenbericht zeigt die für die Abnahme benötigten Angaben und stabile Verweise auf Nachweise. Detaillierte Qualifizierungsakten, Strahlmittelmikroskopie, Kalibrierscheine oder Zeitreihendaten können im kontrollierten Aufzeichnungssystem verbleiben, sofern der Vertrag sie nicht als Anlage verlangt.
Wie werden Maschinen- und Prozessdaten gekennzeichnet?
Zu erfassen sind Standort, Maschine, Beschleunigungsprinzip, maßgebender Düsen- oder Schleuderradplatz, Programmrevision, Vorrichtungs- und Maskenidentität, Strahlmittelklasse, Zustand der Betriebsmischung und kontrollierte Auftragseinstellungen. Bei computerüberwachter Bearbeitung werden Kanäle, Grenzen, Alarme, Übersteuerungen und Dateikennung dem Produktintervall zugeordnet.
Ein Sollrezept belegt nicht, dass der Prozess innerhalb der Grenzen blieb. Umgekehrt ist eine große Datendatei unbrauchbar, wenn Uhr, Kanäle, Einheiten, Softwarestand oder Bauteilbezug nicht rekonstruierbar sind.
Wie werden Intensität und Bedeckungsgrad berichtet?
Zu identifizieren sind vorgeschriebener Almenstreifentyp und Intensitätsbereich, Bezug zur anwendbaren Sättigungskurve oder Qualifizierung, Produktionsprüfergebnis, Ort, Halter- oder Vorrichtungsidentität und Annahme. Intensität darf nicht auf Druck oder Schleuderraddrehzahl reduziert werden.
Festzuhalten sind geforderter Bedeckungsgrad, Verfahren, vorgeschriebene Flächen, Prüfergebnis und Prüfer. Bei einem freigegebenen indirekten Verfahren werden dessen Qualifizierung und aktuelle Anwendbarkeit verknüpft. Bedeckungsgrad ist weder Almen-Ergebnis noch Eigenspannungswert.
Wie bleiben Abweichungen, Alarme und Nacharbeit erhalten?
Ursprüngliches Ereignis und Ergebnis bleiben erhalten. Dokumentiert werden betroffenes Produkt, Eingrenzungsintervall, technische Bewertung, Entscheidungsbefugnis, gegebenenfalls Sonder- oder Kundenfreigabe, Nacharbeitsweg und Wiederholungsprüfung. Ein korrigierter Bericht bleibt mit der ersetzten Version verknüpft.
Fehlgeschlagene Prüfungen, Alarme oder Grenzwertüberschreitungen dürfen nicht durch den Export nur des erfolgreichen Abschnitts verborgen werden. Die Aufzeichnung muss zeigen, weshalb das freigegebene Produkt dennoch zulässig ist.

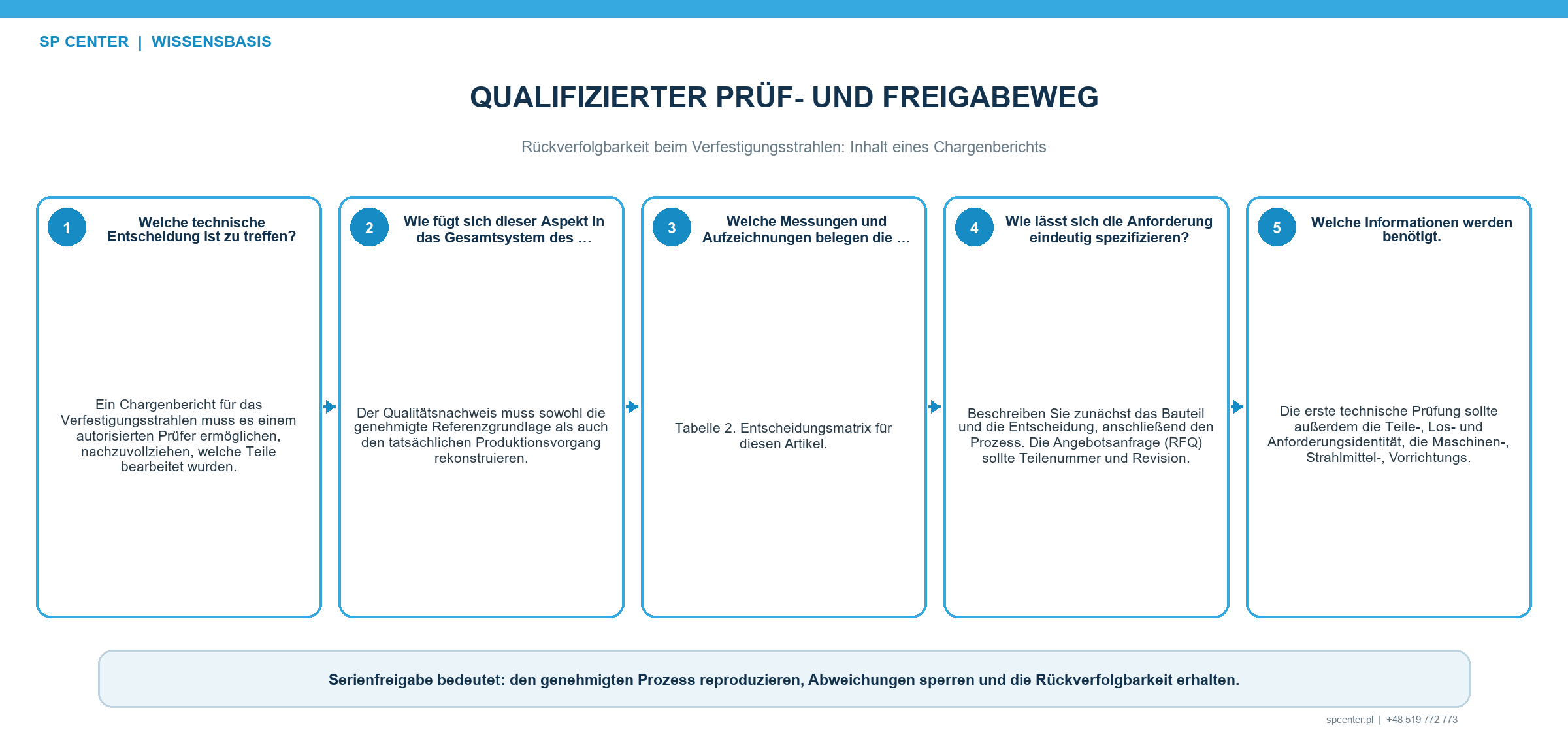

Was wird vor der Freigabe geprüft?
| Freigabeprüfung | Bestanden, wenn | Eskalation bei |
|---|---|---|
| Identitätsabgleich | Empfangene, bearbeitete, verworfene und freigegebene Mengen und Kennungen stimmen überein | Fehlender Seriennummer, ungeklärter Menge, unklarer Losaufteilung oder gemischter Revision |
| Gültigkeit der Anforderungen | Alle geltenden Dokumente und Genehmigungen waren am Bearbeitungstag gültig | Fehlender Kundenergänzung, veraltetem Verfahren oder ungeklärtem Widerspruch |
| Konfigurationsstatus | Maschine, Programm, Vorrichtung, Strahlmittel und Prüfmittel waren freigegeben und gültig | Nicht genehmigter Änderung, abgelaufener Kalibrierung oder Konfigurationsabweichung |
| Prozessabschluss | Vorgeschriebene Schritte, Intensität, Bedeckungsgrad und Prüfungen sind vollständig und zulässig | Alarm, Unterbrechung, leerem Feld, Grenzwertüberschreitung oder ungeklärter manueller Übersteuerung |
| Abschluss von Ausnahmen | Jede Nichtkonformität und Nacharbeit ist mit genehmigter Entscheidung und Wiederholungsprüfung verknüpft | Offener Entscheidung, nicht genehmigter Reparatur oder unbekanntem betroffenen Intervall |
| Vollständigkeit des Pakets | Vom Kunden geforderte Dokumente sind vorhanden, lesbar, widerspruchsfrei und autorisiert unterzeichnet | Einer allgemeinen Vorlage anstelle der tatsächlich vertraglich geforderten Lieferliste |
Tabelle 3. Die Endprüfung gleicht Identität, Anforderungen, Konfiguration, Durchführung, Ausnahmen und Lieferdokumente ab.
Die elektronische Genehmigung weist Person, Rolle, Zeitpunkt und Aufzeichnungsstand aus. Zugriffsschutz, Audit Trail, Sicherung, lesbare Aufbewahrung und Migrationsplanung schützen den Nachweis über die geforderte Dauer.
Wie hängen Kundenfreigabe und Nadcap mit dem Bericht zusammen?
Die Nadcap-Akkreditierung betrifft Lieferant und akkreditierten Umfang des kritischen Prozesses; sie ist kein Produktzertifikat und definiert kein universelles Freigabepaket. Für Nadcap-Arbeiten werden die aktuellen anwendbaren AC7117-Kriterien und Ergänzungen aus PRI EAN verwendet und der Lieferantenumfang in der Qualified Manufacturers List geprüft.
Kundenquellenfreigabe, Prozessfreigabe, Erstmusterfreigabe und Chargenfreigabe sind getrennte Entscheidungen. Angegeben werden nur tatsächlich bestehende und auftragsbezogene Genehmigungen.
Empfohlener Aufbau des Chargenberichts
- Lieferant, Kunde, Auftrag und Berichtskennung.
- Sachnummer, Revision, Serien- oder Loskennung und abgeglichene Mengen.
- Geltende Zeichnung, Spezifikationen, Ergänzungen und Verfahrensrevisionen.
- Standort, Maschine, Programm, Vorrichtung, Maskierung und Strahlmittel.
- Tatsächliche Prozess- und Überwachungsdatenverweise.
- Ergebnisse für Intensität, Bedeckungsgrad und Bauteilprüfung.
- Unterbrechungen, Alarme, Abweichungen, Sonderfreigaben und Nacharbeit.
- Konformitätserklärung, autorisierte Freigabe und Anlagenverzeichnis.
Häufig gestellte Fragen
Muss jeder Chargenbericht zum Verfestigungsstrahlen dieselben Felder enthalten?
Nein. Ein kontrollierter Kern ist sinnvoll; endgültige Felder und Anlagen richten sich jedoch nach Zeichnung, Spezifikation, Bestellung, Kunden- und Qualitätsmanagementanforderungen des Auftrags.
Reicht eine Konformitätsbescheinigung aus?
Nur wenn der Vertrag dies vorsieht und alle vom maßgebenden System geforderten Nachweise aufbewahrt werden. Eine Bescheinigung ersetzt keine fehlenden Durchführungs-, Prüf- oder Abweichungsaufzeichnungen.
Muss die Sättigungskurve jedem Chargenbericht beigefügt werden?
Nicht grundsätzlich. Der Bericht muss die anwendbare Qualifizierung oder Kurve und den Produktionsintensitätsnachweis entsprechend den Anforderungen kennzeichnen. Die Anlagehäufigkeit folgt Auftrags- und Kundenanforderungen.
Was gilt, wenn ein Produktionslos auf zwei Maschinen aufgeteilt wird?
Die übergeordnete Identität bleibt erhalten; rückverfolgbare Unterlose werden mit Maschine, Programm, Zeitintervall, Prozessnachweisen und Freigabe verknüpft. Ein gemeinsames undifferenziertes Ergebnis ist unzureichend.
Müssen Rohdaten einer computerüberwachten Anlage an den Kunden geliefert werden?
Nur bei entsprechender Forderung. Sie sind dennoch nach Spezifikation, Vertrag und Aufbewahrungsregel geschützt, lesbar und auftragsbezogen aufzubewahren.
Wie lange sind Aufzeichnungen aufzubewahren?
Für alle Kunden gibt es keinen universellen Zeitraum. Es gelten vertragliche, regulatorische, qualitätsbezogene und spezifikationsbezogene Anforderungen; die verwendete Aufbewahrungsregel ist zu dokumentieren.
Zertifiziert eine Nadcap-Akkreditierung den Chargenbericht oder das Produkt?
Nein. Nadcap akkreditiert den anwendbaren Umfang des kritischen Prozesses beim Lieferanten. Produktfreigabe und Kundendokumentation richten sich weiterhin nach Vertrag, Spezifikation und autorisierter Prüfung.
Wie wird ein fehlerhaftes Ergebnis elektronisch korrigiert?
Originalwert und Audit Trail bleiben erhalten; Grund, Autorisierung sowie korrigierter oder wiederholter Wert werden dokumentiert und mit der Entscheidung zum betroffenen Produkt verknüpft. Nachweise dürfen nicht still überschrieben werden.
Die wichtigsten Punkte
- Bericht auf Rekonstruierbarkeit und Befugnis ausrichten, nicht auf Datenmenge.
- Produktidentität und Menge über jede Aufteilung, Zusammenführung und Nacharbeit abgleichen.
- Gültige Anforderungen und qualifizierte Konfiguration statt allgemeiner Titel erfassen.
- Tatsächliche Maschinen-, Intensitäts-, Bedeckungsgrad- und Prüfnachweise verknüpfen.
- Fehlgeschlagene Ergebnisse, Alarme, Korrekturen und Genehmigungsverlauf erhalten.
- Lieferpaket aus dem Vertrag ableiten, statt eine Universalvorlage anzunehmen.
Weiterführende Leitfäden von SP Center
- Dokumentation beim Verfestigungsstrahlen in der Luftfahrt
- Erstmusterqualifizierung beim Verfestigungsstrahlen
- Nadcap AC7117 beim Verfestigungsstrahlen
- Wiederholbarkeit beim Verfestigungsstrahlen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
3. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
4. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
7. PRI, Surface Enhancement Nadcap Audit Criteria Review
8. PRI EAN und Qualified Manufacturers List
Hinweis zu Normen: Pflichtfelder, Anlagen, Genehmigungen und Aufbewahrungszeiten richten sich nach den vollständigen Vertrags-, Spezifikations-, regulatorischen und Qualitätsmanagementanforderungen.
