Sledovatelnost kuličkování: co má obsahovat zpráva o dávce?

Vytvořte rekonstruovatelné propojení mezi identitou produktu a odkazovanými požadavky a kvalifikovanou konfigurací, skutečnými procesními doklady, výjimkami a autorizovaným uvolněním

Užitečný protokol šarže po kuličkování není ozdobný certifikát ani neřízený výtisk ze stroje. Je to stručný záznam o uvolnění, který oprávněnému posuzovateli umožní zpětně určit, který výrobek byl zpracován, podle kterých platných požadavků, na jakém kvalifikovaném uspořádání, s jakým médiem a nastaveními, jak byly výsledky přijaty, jaké odchylky nastaly a kdo práci uvolnil. Přesný soubor dokumentů závisí na smlouvě; jediný univerzální protokol nemůže automaticky vyhovět každému zákazníkovi.

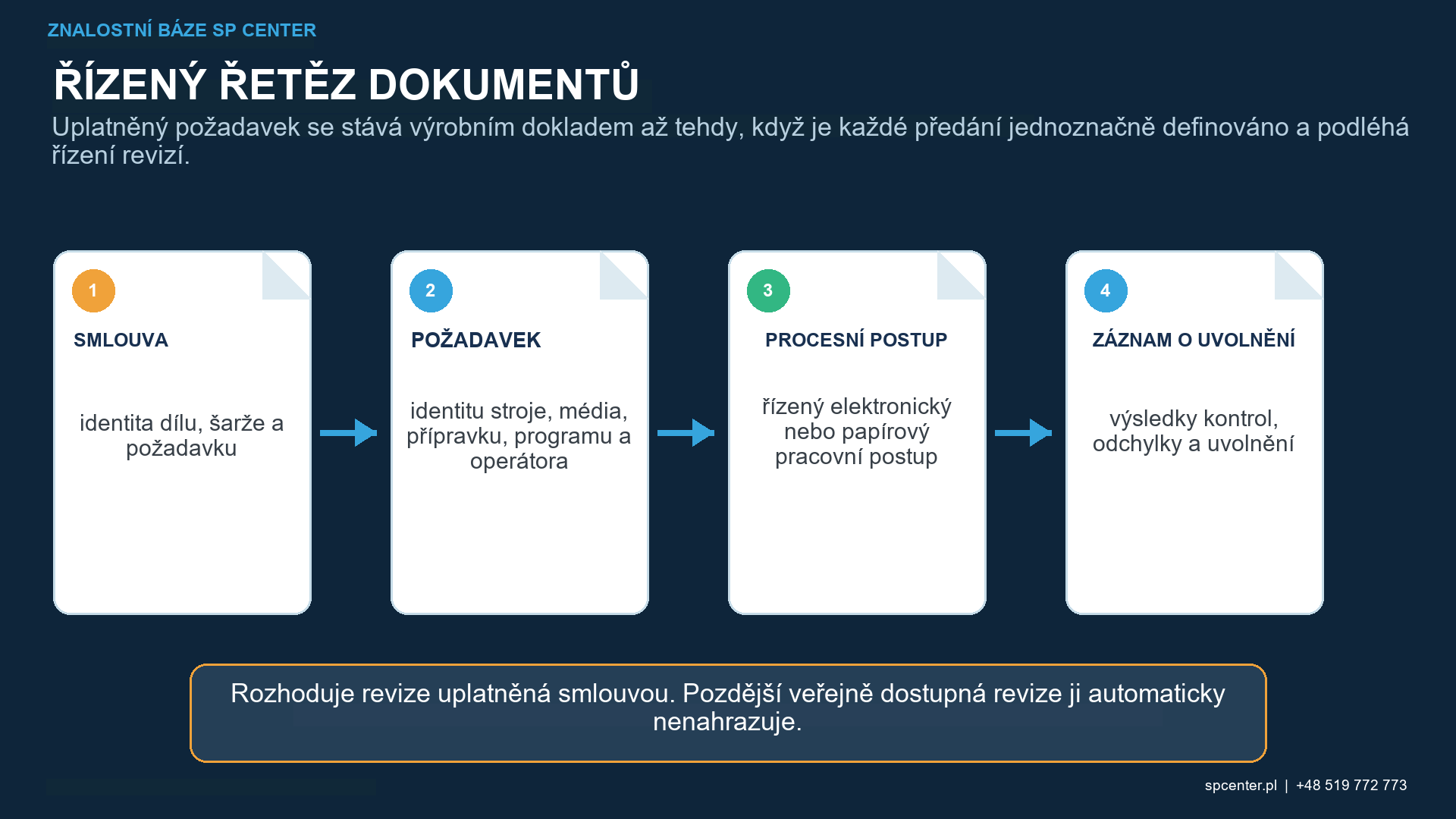

Co znamená sledovatelnost při kuličkování?

Sledovatelnost je udržovaný vztah mezi identitou produktu, revizí požadavků, procesní postupem, doklady o materiálech a médiích, konfigurací zařízení a programu, výsledky inspekcí, autorizací personálu, odchylkami a konečným uvolněním. Propojení musí přežít rozdělení šarže, částečné odmítnutí, přepracování a změny datového systému.

Účelem je rekonstrukce, nikoli objem dat. Krátká zpráva může být efektivní, když každý identifikátor odpovídá chráněnému podkladovému záznamu. Dlouhá zpráva může stále selhat, pokud obsahuje generické hodnoty, které nelze svázat se skutečnými částmi.

Blok záznamu	Minimální otázky	Typické kontrolované doklady
Identita a množství	Který zákazník, objednávka, číslo dílu, revize, sériové číslo nebo šarže a množství byly přijaty, zpracovány a uvolněny?	Objednávka, cestující, seznam příchozích, historie rozdělení nebo sloučení a konečný počet
Odkazované požadavky	Který výkres, specifikace, dodatek zákazníka, schválený zdroj a revize byly použity?	Kontrola smlouvy a matice platných dokumentů
Kvalifikovaná konfigurace	Která revize pracoviště, stroje, distribučního systému, programu, přípravku, masky a postupu byla použita?	Schválené záznamy o postupu, zařízení a programu
Média a nastavení	Jaký typ nebo třída média a jaká řízená provozní směs byly použity a jaká procesní nastavení byla uplatněna?	Příjem a kontrola médií, kontroly provozního mixu a nastavení práce nebo monitorovaná data
Ověření a výsledky	Jak byly akceptovány intenzita, pokrytí, povrch, rozměry a jakékoli speciální testy?	Záznamy Almen, výsledky kontroly pokrytí a kontroly dílů
Výjimky a uvolnění	Byly přítomny alarmy, přerušení, odchylky, přepracování nebo ústupky a kdo schválil rozhodnutí o dalším nakládání a uvolnění?	Neshoda, zřeknutí se nebo ústupek, postup přepracování a autorizované uvolnění

Tabulka 1. Šest propojených bloků záznamů poskytuje praktickou páteř sledovatelnosti.

Jak jsou kontrolovány identity dílů, šarží a dávek?

Definujte, co znamená „dávka“ pro příslušnou postup: skupina zpracovaná v rámci jednoho řízeného nastavení, šarže zákazníka, série stroje nebo jiná schválená jednotka. Zaznamenejte číslo dílu a revizi, sériové číslo nebo identifikátory šarže, přijaté množství, zpracované množství, odmítnuté množství a uvolněné množství.

Pokud je produkt rozdělen mezi stroje, směny nebo postupy přepracování, vytvořte řízené podřízené identity propojené s nadřazeným produktem. Při sloučení šarží zachovávejte každý zdroj. Časová razítka a časová pásma by měla být dostatečně konzistentní, aby mapovala události stroje a kontroly na správný interval.

Které požadavky a revize musí být viditelné?

Zpráva nebo s ní propojená kontrola smlouvy identifikuje výkres, specifikaci kuličkování, dodatky zákazníka, klauzule objednávky, stav schváleného zdroje a revizi postupu platnou pro danou práci. Název bez revize nebo data může být nejednoznačný.

Pokud si požadavky v rozporu nebo chybí použitý dokument, zastavte proces a získejte řízené vysvětlení. Interní praxe nesmí tiše nahrazovat autoritu zákazníka nebo konstruktéra.

Co patří do zprávy a co může zůstat propojené?

Záznam	Primární účel	Častá chyba
Prohlášení o shodě	Formální prohlášení, že dodaná práce splňuje požadavky uvedené objednávky	Zacházení s certifikátem jako s důkazem každého detailu procesu bez podpůrných záznamů
Zpráva o dávce nebo procesu	Člověkem čitelná identita, postup, výsledky, výjimky a shrnutí uvolnění	Kopírování generických nastavených hodnot bez propojení se skutečnými monitorovanými nebo inspekčními daty
Cestující nebo router	Chronologické provádění a schvalování operací pro identifikovaný produkt	Ztráta vztahu po rozdělení, sloučení, částečném přepracování nebo nedodání šarže
Soubor strojových dat	Časové řady nebo doklady o událostech z monitorovaného zařízení	Uchovávání nečitelný proprietární soubor bez verze, hodin, kanálu nebo mapování úlohy
Záznam o kvalifikaci	Definuje schválenou základní linii a limity procesu	Připojení staré křivky saturace bez prokázání, že se vztahuje na nastavení výroby
Odchylka nebo úleva	Dokumentuje odjezd, dotčený produkt, technické uspořádání a schválení	Smazání neúspěšných výsledků nebo nahrazení původního záznamu opravenými daty

Tabulka 2. Každý záznam má odlišný účel; žádný jednotlivý dokument nenahrazuje celý systém.

Zpráva pro zákazníka by měla obsahovat informace potřebné pro přijetí a stabilní odkazy na podpůrné doklady. Podrobné kvalifikační soubory, mikroskopie médií, kalibrační certifikáty nebo časové řady dat mohou zůstat v systému řízených záznamů, pokud je smlouva nevyžaduje jako přílohy.

Jak by měla být identifikována data strojů a procesů?

Zaznamenejte místo, stroj, princip dodání, příslušnou stanici trysek nebo kol, revizi programu, identitu přípravku a masky, třídu média, stav provozní směsi a nastavení řízené úlohy. U počítačem monitorované práce namapujte kanály, limity, alarmy, přepsání a identitu datového souboru na interval produktu.

Nominální receptura není dokladem, že proces zůstal v mezích. Naopak velký datový soubor není užitečný, pokud nelze rekonstruovat jeho hodiny, kanály, jednotky, revizi softwaru nebo vztah mezi díly.

Jak se hlásí intenzita a pokrytí?

Určete požadovaný typ Almenova pásku a rozsah intenzity, příslušnou saturační křivku nebo kvalifikační referenci, výsledek ověření výroby, umístění, identitu držáku nebo upínacího přípravku a přijetí. Neredukujte intenzitu na tlak nebo rychlost metacího kola.

Zaznamenejte požadavek na pokrytí, metodu, požadované povrchy, výsledek kontroly a inspektora. Pokud se používá schválená nepřímá metoda, propojte její kvalifikaci a aktuální použitelnost. Pokrytí není Almenovým výsledkem ani hodnotou zbytkového napětí.

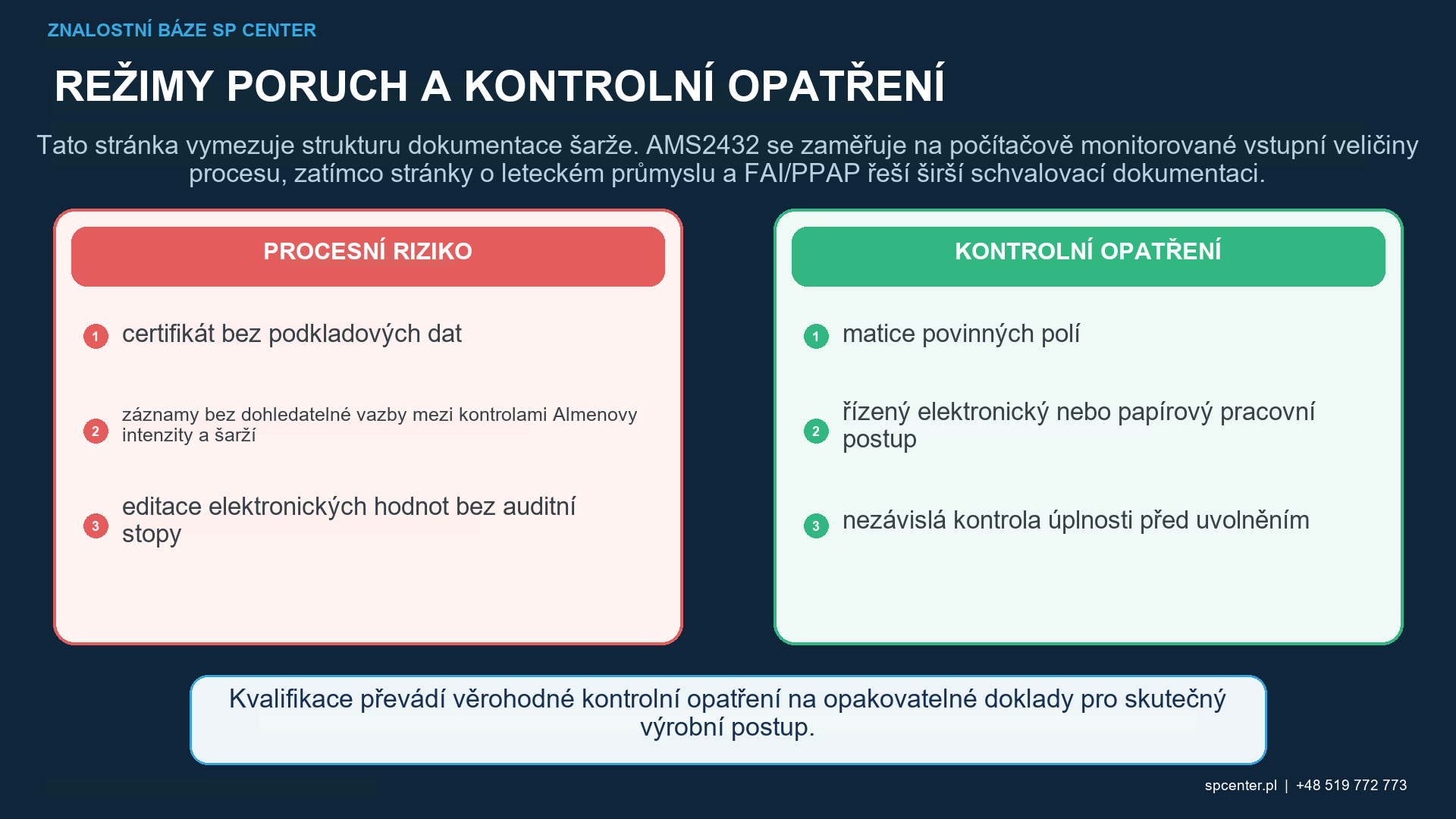

Jak se uchovávají odchylky, alarmy a opravy?

Zachovejte původní událost a výsledek. Zaznamenejte dotčený produkt, interval zadržení, technické posouzení, pravomoc rozhodnout o dalším nakládání, koncesi nebo schválení zákazníkem, pokud je to nutné, postup opravy a opětovnou kontrolu. Opravená zpráva musí zůstat propojena s nahrazenou verzí.

Neskrývejte neúspěšné pokusy, alarmy nebo hodnoty mimo limit exportem pouze úspěšného segmentu. Záznam musí uvádět, proč je uvolněný produkt i nadále přijatelný.

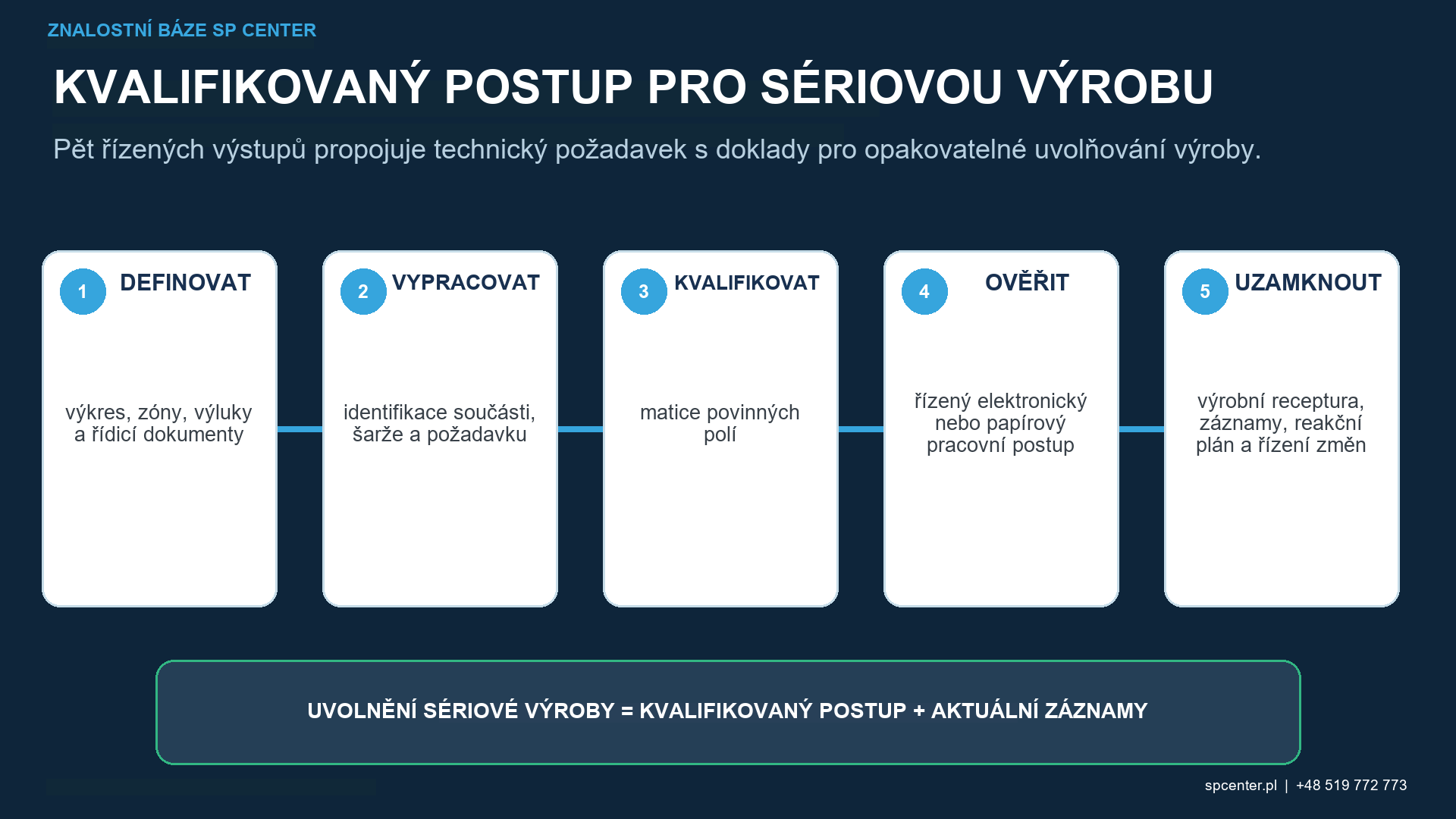

Co by mělo být před uvolněním zkontrolováno?

Kontrola uvolnění	Podmínka schválení	Spouštěč eskalace
Odsouhlasení identity	Zůstatek přijatých, zpracovaných, odmítnutých a uvolněných množství a identifikátorů	Chybějící sériové číslo, nevysvětlitelné množství, nejednoznačné rozdělení šarže nebo smíšená revize
Platnost požadavku	Všechny použité dokumenty a schválení byly platné pro daný pracovní den	Chybějící dodatek zákazníka, zastaralý postup nebo nejasný konflikt
Stav konfigurace	Stroj, program, upínací přípravek, média a kontrolní zařízení byly schváleny a v souladu se stavem	Neschválená změna, propadlá kalibrace nebo neshoda konfigurace
Dokončení procesu	Požadováno Kroky, intenzita, pokrytí a kontroly jsou kompletní a přijatelné	Alarm, přerušení, prázdné pole, výsledek mimo limit nebo nevysvětlitelné ruční přepsání
Uzavření výjimky	Každá neshoda a přepracování je sledovatelná k oprávněnému rozhodnutí o dalším nakládání a opětovné kontrole	Neuzavřené rozhodnutí o dalším nakládání, neoprávněná oprava nebo interval dotčeného produktu nebyl stanoven
Kompletnost balíčku	Dokumenty požadované zákazníkem jsou k dispozici, čitelné, konzistentní a podepsané autorizovanými pracovníky	Místo skutečného seznamu smluvních dodávek je použita univerzální šablona

Tabulka 3. Závěrečné přezkoumání je sladění identity, požadavků, konfigurace, provedení, výjimek a dodávek.

Elektronické schválení by mělo identifikovat osobu, roli, čas a verzi záznamu. Řízení přístupu, auditní záznamy, zálohování, čitelné uchovávání a plánování migrace chrání doklady po celou dobu jejich požadované životnosti.

Jaký je vztah mezi schválením zákazníkem a Nadcap a reportem?

Akreditace Nadcap se týká dodavatele a akreditovaného rozsahu kritického procesu; nejedná se o certifikát produktu a nedefinuje jeden univerzální balíček pro uvolnění. Pro práci Nadcap použijte aktuální platná kritéria a doplňky AC7117 získané z PRI EAN a ověřte rozsah dodavatele v seznamu kvalifikovaných výrobců.

Schválení dodavatele zákazníkem, schválení procesu, schválení prvního výrobku a uvolnění šarže jsou samostatná rozhodnutí. Uveďte pouze skutečně držená schválení, která se vztahují na danou zakázku.

Doporučená struktura zprávy o šarži

1. Identita dodavatele, zákazníka, objednávky a zprávy.
2. Díl, revize, sériové číslo nebo šarže a odsouhlasená množství.
3. Odkazované revize výkresů, specifikací, dodatků a postupů.
4. Identita pracoviště, stroje, programu, přípravku, masky a média.
5. Reference skutečného procesu a monitorovaných dat.
6. Intenzita, pokrytí a výsledky kontroly dílů.
7. Přerušení, alarmy, odchylky, ústupky a přepracování.
8. Prohlášení o shodě, autorizované uvolnění a index příloh.

Často kladené otázky

Musí každá zpráva o dávce kuličkování obsahovat stejná pole?

Ne. Řízené jádro je užitečné, ale konečná pole a přílohy se řídí výkresem, specifikací, objednávkou, požadavky zákazníka a systému jakosti pro danou zakázku.

Stačí certifikát shody?

Pouze pokud to smlouva uvádí a dodavatel si ponechává všechny podpůrné doklady požadované řídícím systémem. Certifikát nenahrazuje chybějící záznamy o provedení, kontrole nebo odchylkách.

Měla by být křivka nasycení připojena ke každé zprávě o dávce?

Ne univerzálně. Zpráva by měla dle potřeby uvádět příslušnou kvalifikaci nebo křivku a doklady o intenzitě výroby. Četnost připojení se řídí uvedenými požadavky a zákaznickým balíčkem.

Co když je výrobní dávka rozdělena mezi dva stroje?

Zachovat identitu nadřazené společnosti a vytvořit sledovatelné dílčí dávky propojené s každým strojem, programem, časovým intervalem, doklady o procesu a uvolněním. Nevydávat jeden nediferencovaný výsledek.

Měla by být zákazníkovi zasílána nezpracovaná počítačem monitorovaná data?

Pouze v případě potřeby. Měla by však být uchovávána, chráněna, čitelná a propojena se zakázkou v souladu s platnou specifikací, smlouvou a pravidly uchovávání.

Jak dlouho musí být uchovávány záznamy o kuličkování?

Neexistuje univerzální doba pro každého zákazníka. Používejte smluvní, regulační, systémové a specifikační požadavky a zaznamenávejte použité pravidlo uchovávání.

Certifikuje akreditace Nadcap zprávu o šarži nebo produkt?

Ne. Nadcap akredituje příslušný rozsah kritického procesu dodavatele. Uvolnění produktu a balíček dokumentace zákazníka se i nadále řídí smlouvou, specifikací a autorizovanou inspekcí.

Jak by měl být neúspěšný výsledek opraven v elektronickém záznamu?

Zachovejte původní výsledek a auditní stopu, zaznamenejte důvod, autorizaci a opravený nebo opakovaný výsledek a propojte rozhodnutí o dalším nakládání dotčeného produktu. Nepřepisujte tiše doklady.

Klíčové poznatky

• Navrhněte zprávu s ohledem na rekonstrukci a autorizaci, nikoli na objem dat.
• Slaďte identitu produktu a množství prostřednictvím každého rozdělení, sloučení a přepracování.
• Zaznamenávejte platné požadavky a kvalifikovanou konfiguraci, nikoli obecné názvy.
• Propojte skutečný stroj, intenzitu, pokrytí a doklady o kontrole.
• Uchovejte neúspěšné výsledky, alarmy, opravy a historii schválení.
• Vytvořte dodaný balíček ze smlouvy namísto předpokladu univerzální šablony.

Související průvodci SP Center

• Dokumentace pro kuličkování v leteckém průmyslu
• Kvalifikace kuličkování v prvním článku
• Nadcap AC7117 pro kuličkování
• Opakovatelnost kuličkování

Technické reference

1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

2. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022

3. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023

4. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026

5. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

7. PRI, Kontrola kritérií auditu Nadcap pro vylepšení povrchu

8. PRI EAN a seznam kvalifikovaných výrobců

Poznámka k normě: Povinná pole, přílohy, schválení a doby uchovávání se řídí kompletními platnými smluvními, specifikačními, regulačními a systémovými požadavky na kvalitu.
