Rychlost média při kuličkování: energie, intenzita a řízení procesu

Chápejte rychlost částic jako charakteristiku proudu generovanou médiem, zařízením a geometrií – nikoli jako náhradu za intenzitu podle Almena nebo přijetí komponenty

Rychlost částic silně ovlivňuje závažnost dopadu jednotlivého výstřelu, ale produkční proud obsahuje částice s různými hmotnostmi, rychlostmi a směry. Tlak vzduchu a rychlost kola jsou vstupy stroje; rychlost částic je výsledná charakteristika proudu; Almenova intenzita je standardizovaná měřená odezva; pokrytí komponenty a přijetí povrchu jsou samostatné výstupy. Kvalifikovaný proces udržuje tyto úrovně dokladů oddělené.

Jak rychlost částic ovlivňuje energii nárazu?

Pro jednu částici je kinetická energie vyjádřena jako E_k = ½mv². Kvadratický člen vysvětluje, proč změna rychlosti může podstatně ovlivnit závažnost nárazu, zatímco hmotnost částic závisí na velikosti a hustotě. Rovnice je fyzikálním vysvětlením – nikoli modelem celého procesu. Výsledek ovlivňuje také kontaktní mechanika, tvrdost a tvar média, úhel nárazu, tok částic, odraz, materiál součásti a stav povrchu.

Množství	Technický význam	Nepovažujte to za
Tlak vzduchu nebo rychlost kola	Vstup zařízení, který ovlivňuje zrychlení částic	Přímé měření rychlosti částic nebo Almenovy intenzity
Částice rychlost	Rozložení rychlostí a směrů částic v reálném proudu	Jedna identická hodnota pro každou částici nebo kompletní výsledek procesu
Kinetická energie	Pro jednu částici platí Eₖ = ½mv²; hmotnost a rychlost působí společně	Predikce pokrytí, drsnosti, zbytkového napětí nebo únavové životnosti
Almenova intenzita	Standardizovaná odezva určená a ověřená pomocí odkazovaného Almenova postupu	Přímé měření rychlosti součásti, zbytkového napětí nebo akceptace povrchu
Pokrytí součásti	Rozsah dokladů o nárazu na požadovaný povrch podle schválené metody	Důkaz správné intenzity nebo stavu podpovrchového napětí

Tabulka 1. Vstupy zařízení, charakteristiky proudu, standardizované ověření a akceptace součásti nejsou zaměnitelné.

Proč vyšší rychlost není automaticky lepší?

Cílem je stabilní procesní okno, které dosahuje požadované Almenovy intenzity a pokrytí součásti při zachování povolené drsnosti, integrity povrchu, rozměrů a deformace. Zvýšení nastavení nad rámec tohoto prokázaného okna je změnou procesu, nikoli volnou výkonnostní rezervou.

Stejná Almenova intenzita dosažená s různými kombinacemi velikosti, hustoty, tvrdosti nebo rychlosti média automaticky nevede ke stejné drsnosti, tváření za studena, profilu zbytkového napětí nebo únavovému chování. Pokud jsou tyto výsledky konstrukčními požadavky, použijte specifikovanou kontrolu nebo validaci součásti, spíše než jejich výpočet z nominální rychlosti.

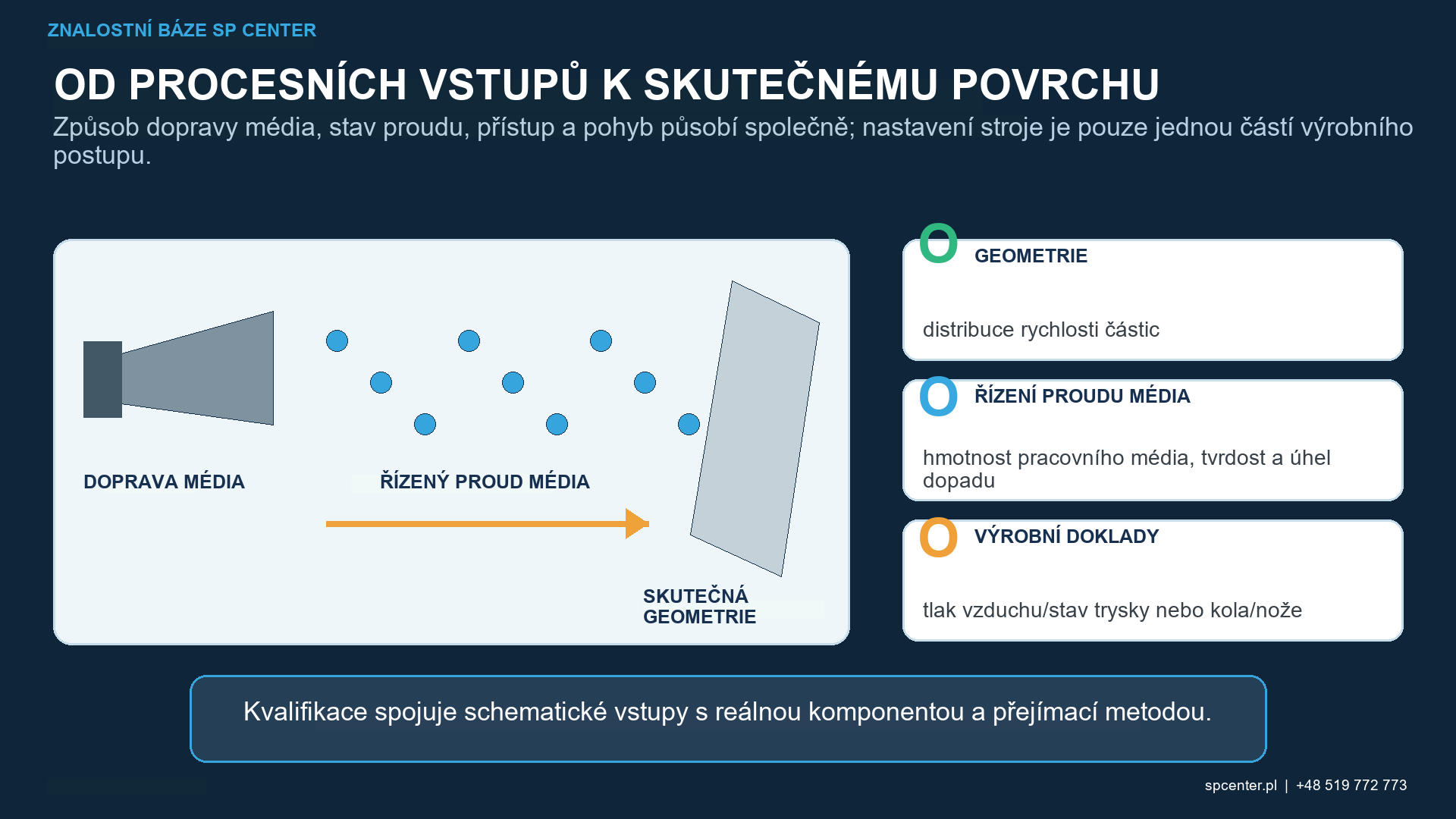

Jak se generuje rychlost v pneumatických a kolových systémech?

Akcelerační systém	Proměnné ovlivňující proud	Princip řízení
Pneumatické ofukování	Tlak v definovaném místě, dostupný průtok vzduchu, míchání, ztráty v hadici, geometrie a opotřebení trysky/trubky, plnění média	Zablokujte a sledujte kvalifikovanou konfiguraci; nepřevádějte tlak na rychlost univerzálním faktorem
Odstředivé kolo	Průměr a rychlost kola, stav/poloha lopatky a řídicí klece, rychlost podávání, množství a opotřebení média	Řízení celé sestavy kola a dodávky horkého místa, nikoli pouze otáček
Tryska nebo kolo k součásti	Odstup, orientace, úhel dopadu, stopa, maskování, pohyb součásti a stínování	Ověřte skutečnou geometrii součásti a předepsané místo s nejhorším přístupem
Okruh média	Materiál, distribuce velikosti, hustota, tvrdost, tvar, rozdělení, klasifikace a hmotnostní tok	Jakoukoli významnou změnu média nebo separátoru považujte za možnou změnu vztahu rychlost-intenzita

Tabulka 2. Rychlost pochází ze systému zrychlení specifického pro dané zařízení a zůstává spojena s geometrií dodávky součásti.

V pneumatickém systému mohou dva stroje vykazující stejný tlak vytvářet různé proudy. Tlak může být měřen na různých místech, dostupný přívod vzduchu může klesnout při zatížení a opotřebení hadice, míchání, trysky nebo zatížení médiem může změnit zrychlení. V systému kol samotné otáčky nezahrnují průměr kola, stav lopatek, polohu řídicí klece, posuv a zarovnání horkých bodů.

Jak interagují velikost média, hustota a hmotnostní tok s rychlostí?

Částice se stejnou rychlostí nenesou stejnou kinetickou energii, pokud se jejich hmotnost liší. Ocelová, keramická a skleněná média se stejným průměrem mají různé hustoty a kontaktní chování. Distribuce velikosti také mění počet částic spojený s hmotnostním průtokem. Materiál média, velikost, tvrdost, tvar a provozní podmínky musí být proto vyvinuty společně s konfigurací produkující rychlost.

Hmotnostní průtok média není rychlost částic, ale mění populaci částic a může ovlivnit podmínky zrychlení. Stabilní příkaz podavače není dostatečný, pokud se skutečný průtok, výkon separátoru, rozpad média nebo podmínky regenerace mohou lišit.

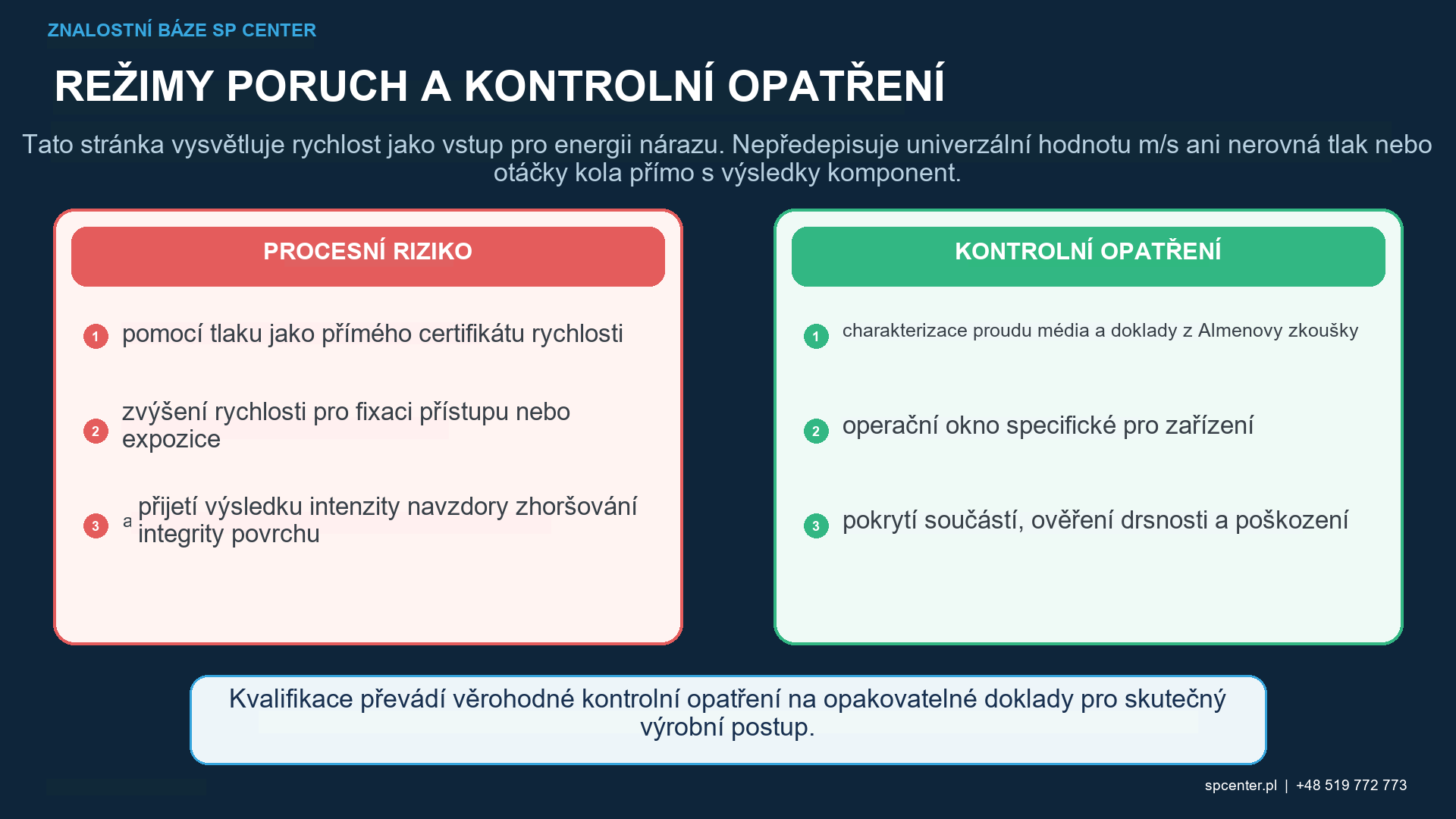

Které změny mohou zneplatnit stanovený vztah?

Změněný stav	Možný důsledek	Požadované doklady
Vyšší nastavení produkující rychlost	Může dojít k vyšší intenzitě nárazu, drsnosti, promáčknutí, deformaci nebo rozpadu média	Znovu stanovte autorizované procesní okno a akceptaci komponent; nepředpokládejte zlepšení
Nižší nastavení	Intenzita a lokální plastická odezva mohou klesnout	Vstupní záznam, aktuální Almenovo ověření a doklady o komponentách požadované postupem
Různá velikost nebo hustota média	Změna hmotnosti a počtu částic při stejné nominální rychlosti	Shoda média plus obnovené posouzení proudu/intenzity a komponent
Různá tryska, kotouč nebo hadice	Zrychlení, trajektorie a stopa se mohou změnit	Identita nástroje/konfigurace a ověření nebo rekvalifikace na základě rizik
Změněný úhel dopadu nebo odstup	Změna složky normálové rychlosti, toku částic a dosažitelné plochy	Kvalifikovaná geometrie, pokrytí v kritické umístění a příslušné povrchové doklady
Nestabilní hmotnostní tok média	Distribuce rychlosti a tok částic se mohou lišit i při stabilním zobrazeném nastavení	Validované monitorování, limity a reakční plán vhodné pro zařízení

Tabulka 3. Směr změny nastavení nestanovuje přijatelnost; kvalifikovaný základ a doklady určují odezvu.

Proč jsou úhel nárazu, pokrytí a expozice oddělené?

Úhel nárazu mění normálovou složku rychlosti částic a lokální kontaktní odezvu. Odstup, stopa, stínování, překrytí dráhy a pohyb součásti určují, zda proud dosáhne požadovaného povrchu. Zvyšující se rychlost nemůže opravit nepřístupný výklenek, neošetřenou hranici nebo nesprávný bod restartu.

Pokrytí posuzuje doklady o nárazu na specifikovaném povrchu součásti podle schválené metody. Almenova intenzita ověřuje standardizovanou odezvu proudu. Ani jeden z výsledků sám o sobě nedokazuje druhý a ani jeden z nich není přímým měřením profilu zbytkového napětí v komponentě.

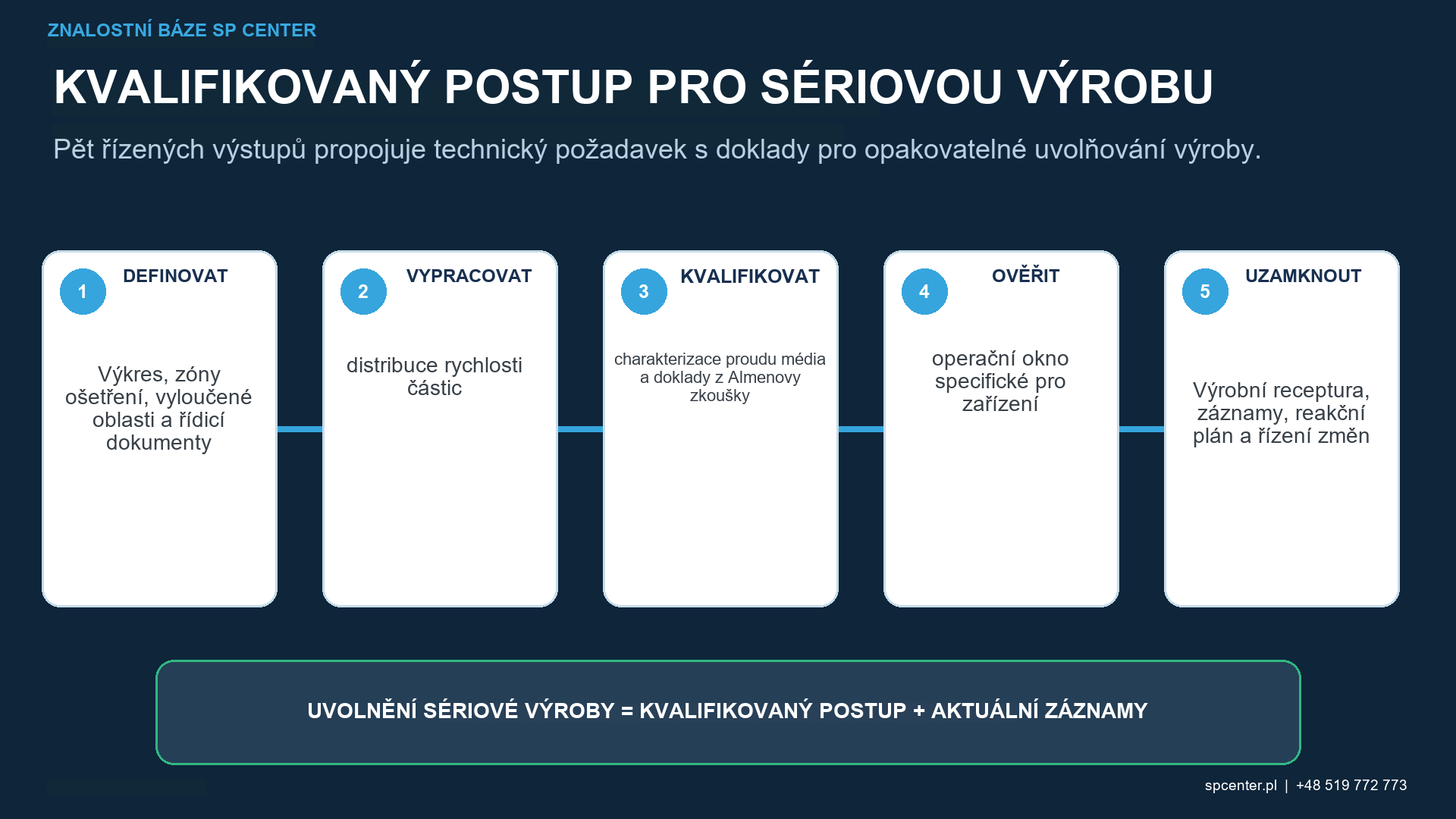

Jak je proces produkující rychlost kvalifikován a řízen?

Fáze kvalifikace	Výstup	Hranice akceptace
Definování požadavků	Řízení média, intenzity, pokrytí, zón úpravy, povrchových a rozměrových limitů	Výkres, specifikace a přenesené požadavky zákazníka zůstávají směrodatné
Oprava konfigurace	Stroj, tryska/kopie nebo kolo, hadice, podávací systém, nástroje, místa měření a receptura	Zkušební provoz se automaticky nepřenáší na změněné zařízení
Stanovení populace média	Schválené kontroly materiálu, velikosti, tvrdosti, tvaru, stavu a provozní směsi	Jmenovitá rychlost je bez stavu média bezvýznamná
Vypracování a ověření proudu	Stabilní vstupy, saturační křivka a Almenova intenzita za daných podmínek postup	Intenzita není přímou rychlostí komponenty ani zbytkovým napětím
Kvalifikace dodávky komponenty	Pokrytí obtížné geometrie, hranic, integrity povrchu, rozměrů a dalších požadovaných dokladů	Vyšší rychlost nemůže korigovat stínování nebo nepřístupné povrchy
Řízení výroby a změn	Limity, monitorování, údržba, alarmy, záznamy, reakční a rekvalifikační logika	Dokončení bez alarmů prokazuje pouze monitorované provedení

Tabulka 4. Kvalifikace propojuje nastavení stroje se standardizovaným ověřováním proudu a doklady na úrovni komponenty.

Stav zařízení chrání opakovatelnost. Zkontrolujte identitu trysky nebo trubky, opotřebení a omezení; vedení a netěsnost hadice; lopatky kola a řídicí klec; provoz podávání a separátoru; senzory a místa měření. Plán řízení by měl definovat limity parametrů, reakci na alarm, spouštěče údržby a ověření nebo rekvalifikaci požadovanou po relevantních změnách.

Kdy je přímé měření rychlosti užitečné?

Optické nebo jiné měření rychlosti částic může podpořit vývoj, řešení problémů nebo specificky odkazovaný plán řízení. Metoda musí být vhodná pro dané médium, hustotu proudu, měřený objem a geometrii zařízení, s řízenou kalibrací nebo validací a interpretací dat. Průměrná hodnota může skrýt změny v rozložení. Přímá data o rychlosti proto spíše doplňují, než automaticky nahrazují Almenovu intenzitu, pokrytí a akceptaci komponent.

Co znamená rychlost broků při kuličkování?

Je to rychlost jednotlivých částic média v proudu média pro kuličkování. Reálný proud má spíše rozložení rychlostí a směrů než jednu identickou rychlost pro každou částici.

Jaká je správná rychlost broků?

Neexistuje jedna univerzální hodnota. Schválená nastavení zařízení závisejí na médiu, konfiguraci stroje, geometrii, úhlu dopadu, požadované Almenově intenzitě, pokrytí a mezích stavu povrchu nebo rozměrů součásti.

Odpovídá tlak vzduchu rychlosti broků?

Ne. Tlak je jeden ze vstupů. Dostupný průtok vzduchu, místo měření tlaku, ztráty hadice, míchání, geometrie a opotřebení trysky, hmotnostní průtok média, velikost a hustota částic, to vše ovlivňuje výsledný proud.

Definují otáčky kola přímo rychlost částic?

Ne. Průměr kola, lopatky, řídicí klec, podávání, vlastnosti média a opotřebení také ovlivňují podmínky spuštění, stopu proudu a dodávku do součásti.

Zlepšuje vyšší rychlost vždy kuličkování?

Ne. Může zvýšit závažnost nárazu, ale může také změnit drsnost, vtlačení, deformaci, rozpad média a integritu povrchu. Cílem je kvalifikované procesní okno, nikoli maximální rychlost.

Dokazuje správná Almenova intenzita, že součást obdržela správnou rychlost?

Ne. Almenova intenzita je standardizovaná odezva definovaného ověřovacího nastavení. Neměří přímo rychlost částic součásti, pokrytí, profil zbytkového napětí ani stav povrchu.

Může rychlost kompenzovat špatný přístup nebo neúplné pokrytí?

Ne. Částice nemůže ošetřovat povrch, na který nedosáhne. Orientace trysky nebo kola, odstup, maskování, stínování, dráha, překrytí, rotace a expozice musí být pro danou součást kvalifikovány.

Musí být rychlost částic měřena přímo?

Pouze pokud to vyžaduje řídící požadavek nebo kvalifikovaný plán řízení. Jakákoli přímá metoda musí být vhodná, kalibrovaná nebo validovaná dle potřeby a korelovaná s řízenou konfigurací; nenahrazuje odkazované Almenovy kontroly a kontroly komponent.

Klíčové poznatky

• Udržujte vstupy stroje, rychlost částic, Almenovu intenzitu a pokrytí komponent odlišné.
• Použijte E_k = ½mv² jako fyzikální vysvětlení, nikoli jako kompletní model procesu.
• Vypracujte rychlost společně s hmotností, velikostí, hustotou, tvrdostí, tvarem a tokem média.
• Ovládejte celý pneumatický systém nebo systém zrychlení kola – nikoli pouze tlak nebo otáčky.
• Ověřte úhel nárazu, přístup, pokrytí a stav povrchu na relevantní geometrii součásti.
• Ošetřete významné změny médií, hardwaru, dráhy nebo nastavení prostřednictvím autorizované kontroly změn.
• Používejte přímé měření rychlosti pouze prostřednictvím definované a validované měřicí postupu.

Související průvodci SP Center

• Tlak vzduchu a průtok při pneumatickém kuličkování
• Saturační křivka pro kuličkování
• Úhel nárazu při kuličkování

Technické zdroje

1. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

2. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026

3. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025

4. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

5. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018

6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Poznámka k normě: Výkres, smlouva a přenesené požadavky zákazníka určují použitelnost a revizi. Tato příručka nepředepisuje univerzální metodu rychlosti, převodu tlaku na rychlost ani metodu přímého měření.
