Strahlmittelgeschwindigkeit beim Verfestigungsstrahlen: Energie, Intensität und Prozesslenkung

Partikelgeschwindigkeit als Ergebnis von Strahlmittel, Anlage und Geometrie verstehen – nicht als Ersatz für Almen-Intensität oder Bauteilabnahme

Die Partikelgeschwindigkeit beeinflusst die Wirkung eines einzelnen Strahlkorns wesentlich, ein Produktionsstrahl enthält jedoch Partikel mit unterschiedlichen Massen, Geschwindigkeiten und Richtungen. Luftdruck und Schleuderraddrehzahl sind Anlagenparameter; die Partikelgeschwindigkeit ist ein daraus entstehendes Strahlmerkmal; die Almen-Intensität ist eine standardisiert gemessene Reaktion; Bedeckungsgrad und Oberflächenabnahme am Bauteil sind getrennte Ergebnisse. Ein qualifizierter Prozess unterscheidet diese Nachweisebenen konsequent.

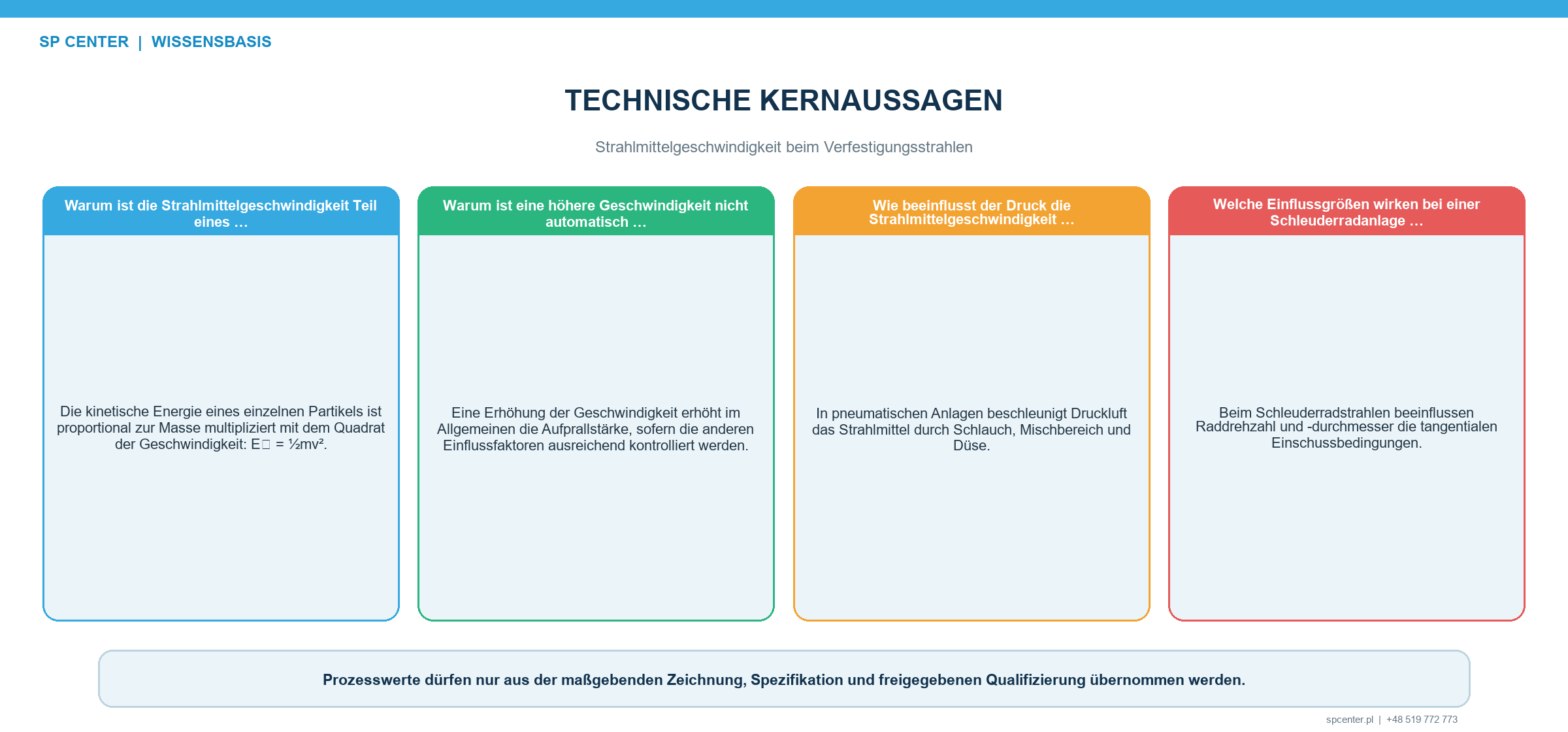

Wie beeinflusst die Partikelgeschwindigkeit die Einschlagenergie?

Für ein Partikel gilt E_k = ½mv². Der quadratische Anteil erklärt, warum eine Geschwindigkeitsänderung die Einschlagwirkung erheblich verändern kann; die Partikelmasse hängt von Größe und Dichte ab. Die Gleichung ist eine physikalische Erklärung, kein Modell des vollständigen Prozesses. Kontaktmechanik, Strahlmittelhärte und -form, Auftreffwinkel, Partikelfluss, Rückprall, Bauteilwerkstoff und Eingangszustand wirken ebenfalls auf das Ergebnis.

Größe	Technische Bedeutung	Nicht gleichsetzen mit
Luftdruck oder Schleuderraddrehzahl	Anlagenparameter, der die Partikelbeschleunigung beeinflusst	Direkter Messung von Partikelgeschwindigkeit oder Almen-Intensität
Partikelgeschwindigkeit	Verteilung von Partikelgeschwindigkeiten und -richtungen im realen Strahl	Einem identischen Wert für jedes Partikel oder einem vollständigen Prozessergebnis
Kinetische Energie	Für ein Partikel gilt Eₖ = ½mv²; Masse und Geschwindigkeit wirken gemeinsam	Vorhersage von Bedeckungsgrad, Rauheit, Eigenspannung oder Dauerfestigkeit
Almen-Intensität	Standardisierte Reaktion, die nach dem aufgerufenen Almen-Verfahren bestimmt und verifiziert wird	Direkter Messung von Partikelgeschwindigkeit am Bauteil, Eigenspannung oder Oberflächenabnahme
Bedeckungsgrad am Bauteil	Umfang der Einschlagsspuren auf der vorgeschriebenen Fläche nach der freigegebenen Methode	Nachweis korrekter Intensität oder des unter der Oberfläche liegenden Spannungszustands

Tabelle 1. Anlageneingaben, Strahlmerkmale, standardisierte Verifizierung und Bauteilabnahme sind nicht austauschbar.

Warum ist eine höhere Geschwindigkeit nicht automatisch besser?

Ziel ist ein stabiles Prozessfenster, das geforderte Almen-Intensität und Bedeckungsgrad erreicht und gleichzeitig zulässige Rauheit, Oberflächenintegrität, Maße und Verzug einhält. Eine Einstellung oberhalb des nachgewiesenen Fensters ist eine Prozessänderung, keine kostenlose Leistungsreserve.

Gleiche Almen-Intensität aus unterschiedlichen Kombinationen von Strahlmittelgröße, Dichte, Härte oder Geschwindigkeit erzeugt nicht automatisch gleiche Rauheit, Kaltverformung, Eigenspannungsverteilung oder Dauerfestigkeit. Sind diese Ergebnisse konstruktiv gefordert, ist die festgelegte Bauteilprüfung oder Validierung anzuwenden, nicht eine Berechnung aus der Nenngeschwindigkeit.

Wie entsteht die Geschwindigkeit in Druckluft- und Schleuderradanlagen?

Beschleunigungssystem	Einflussgrößen des Strahls	Lenkungsgrundsatz
Druckluftstrahlen	Druck an festgelegtem Messort, verfügbarer Luftstrom, Mischung, Schlauchverluste, Geometrie/Verschleiß von Düse oder Lanze und Strahlmittelbeladung	Qualifizierte Konfiguration sperren und überwachen; keinen universellen Umrechnungsfaktor von Druck zu Geschwindigkeit verwenden
Schleuderradstrahlen	Raddurchmesser und -drehzahl, Zustand/Position von Schaufeln und Einlasshülse, Dosierung, Strahlmittelbestand und Verschleiß	Vollständige Schleuderradeinheit und Strahlbildlage beherrschen, nicht nur die Drehzahl
Düse oder Schleuderrad zum Bauteil	Arbeitsabstand, Ausrichtung, Auftreffwinkel, Strahlbild, Maskierung, Bauteilbewegung und Abschattung	Reale Bauteilgeometrie und am schwersten zugängliche vorgeschriebene Stelle verifizieren
Strahlmittelkreislauf	Werkstoff, Größenverteilung, Dichte, Härte, Form, Zerfall, Klassierung und Massenstrom	Wesentliche Strahlmittel- oder Abscheideränderung als mögliche Änderung der Geschwindigkeits-Intensitäts-Beziehung behandeln

Tabelle 2. Die Geschwindigkeit entsteht in einem anlagenspezifischen Beschleunigungssystem und bleibt mit der Bauteilgeometrie verknüpft.

Zwei Druckluftanlagen mit derselben Druckanzeige können unterschiedliche Strahlen erzeugen. Druckmessorte können abweichen, die verfügbare Luftmenge kann unter Last sinken, und Schlauch, Mischung, Düsenverschleiß oder Strahlmittelbeladung verändern die Beschleunigung. Beim Schleuderrad fehlen in einer reinen Drehzahlangabe unter anderem Raddurchmesser, Schaufelzustand, Einlasshülsenposition, Dosierung und Lage des Strahlbilds.

Wie wirken Strahlmittelgröße, Dichte und Massenstrom mit der Geschwindigkeit zusammen?

Partikel gleicher Geschwindigkeit tragen bei unterschiedlicher Masse nicht dieselbe kinetische Energie. Stahl-, Keramik- und Glasstrahlmittel gleichen Durchmessers unterscheiden sich in Dichte und Kontaktverhalten. Die Größenverteilung verändert außerdem die Teilchenzahl eines gegebenen Massenstroms. Werkstoff, Größe, Härte, Form und Betriebszustand des Strahlmittels sind deshalb gemeinsam mit der für die Partikelgeschwindigkeit maßgeblichen Konfiguration zu entwickeln.

Der Strahlmittelmassenstrom ist nicht die Partikelgeschwindigkeit, verändert aber die Partikelpopulation und kann die Beschleunigungsbedingungen beeinflussen. Ein stabiler Sollwert des Dosierers genügt nicht, wenn tatsächlicher Durchsatz, Abscheiderleistung, Strahlmittelzerfall oder Rückgewinnungszustand driften können.

Welche Änderungen können die nachgewiesene Beziehung ungültig machen?

Geänderter Zustand	Mögliche Folge	Erforderlicher Nachweis
Höhere Geschwindigkeitseinstellung	Höhere Einschlagwirkung, Rauheit, Eindrucktiefe, Verzug oder Strahlmittelzerfall möglich	Freigegebenes Prozessfenster und Bauteilabnahme erneut belegen; Verbesserung nicht voraussetzen
Niedrigere Einstellung	Intensität und örtliche plastische Reaktion können sinken	Einstellungsaufzeichnung, aktuelle Almen-Verifizierung und geforderte Bauteilnachweise
Andere Strahlmittelgröße oder -dichte	Partikelmasse und Teilchenzahl ändern sich bei gleicher Nenngeschwindigkeit	Strahlmittelkonformität sowie erneute Strahl-/Intensitäts- und Bauteilbewertung
Andere Düse, Schleuderradschaufel oder anderer Schlauch	Beschleunigung, Partikelbahn und Strahlbild können sich ändern	Werkzeug-/Konfigurationskennung und risikobezogene Verifizierung oder Requalifizierung
Geänderter Auftreffwinkel oder Arbeitsabstand	Normalkomponente der Geschwindigkeit, Partikelfluss und erreichbare Fläche ändern sich	Qualifizierte Geometrie, Bedeckungsgrad an kritischen Stellen und geforderte Oberflächennachweise
Instabiler Strahlmittelmassenstrom	Geschwindigkeitsverteilung und Partikelfluss können trotz stabiler Anzeige schwanken	Validierte Überwachung, Grenzen und anlagengerechter Reaktionsplan

Tabelle 3. Die Richtung einer Einstellungsänderung begründet keine Zulässigkeit; maßgebend sind Qualifizierungsgrundlage und Nachweise.

Warum bleiben Auftreffwinkel, Bedeckungsgrad und Beaufschlagungszeit getrennte Größen?

Der Auftreffwinkel verändert die Normalkomponente der Partikelgeschwindigkeit und die örtliche Kontaktreaktion. Arbeitsabstand, Strahlbild, Abschattung, Bahnüberlappung und Bauteilbewegung bestimmen, ob der Strahl die vorgeschriebene Fläche erreicht. Höhere Geschwindigkeit repariert weder eine unzugängliche Vertiefung noch eine unbehandelte Grenze oder einen falschen Wiederanlaufpunkt.

Der Bedeckungsgrad bewertet nach der freigegebenen Methode die Einschlagsspuren auf der vorgeschriebenen Bauteilfläche. Die Almen-Intensität verifiziert die standardisierte Strahlreaktion. Keines der beiden Ergebnisse belegt das andere, und keines ist eine direkte Messung des Eigenspannungsprofils am Bauteil.

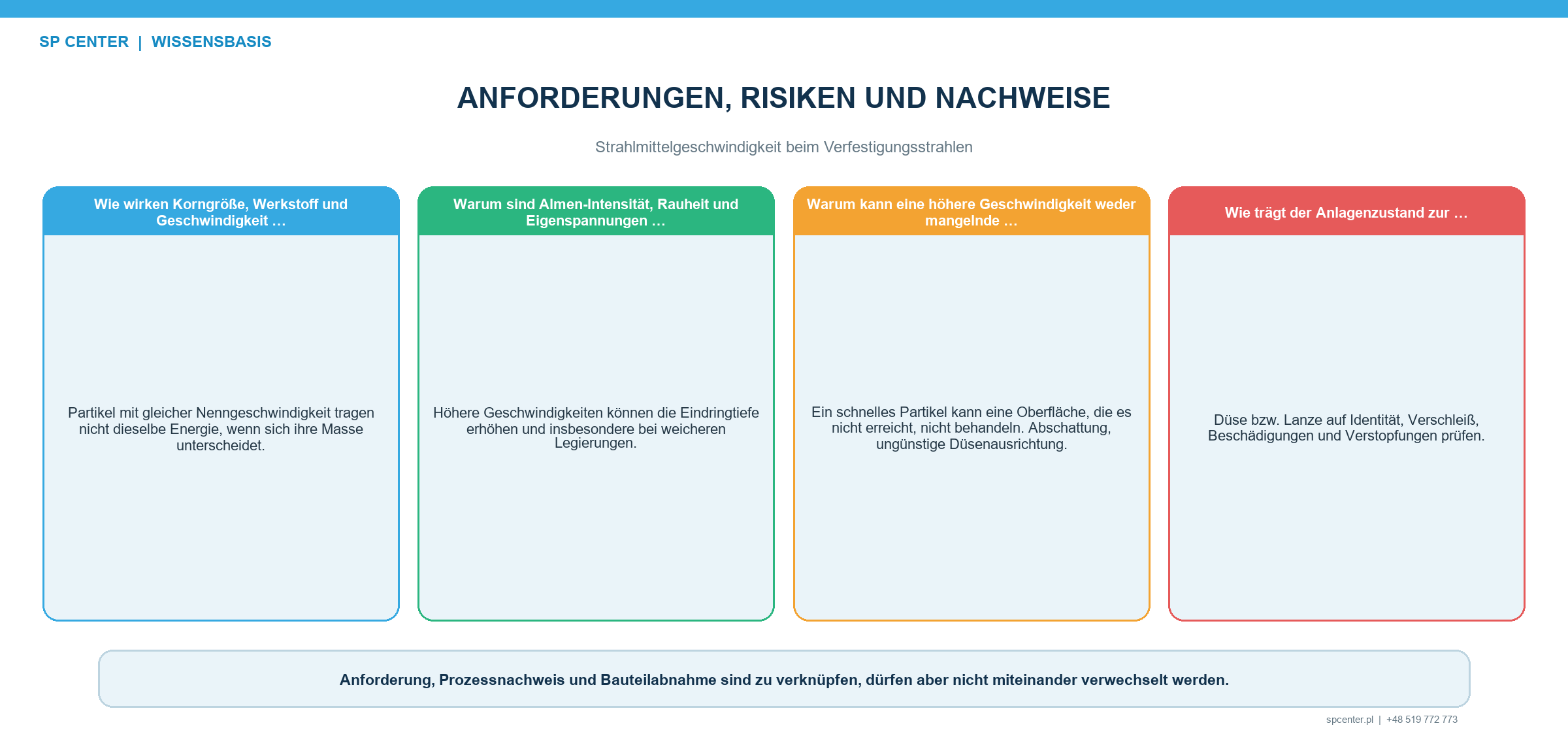

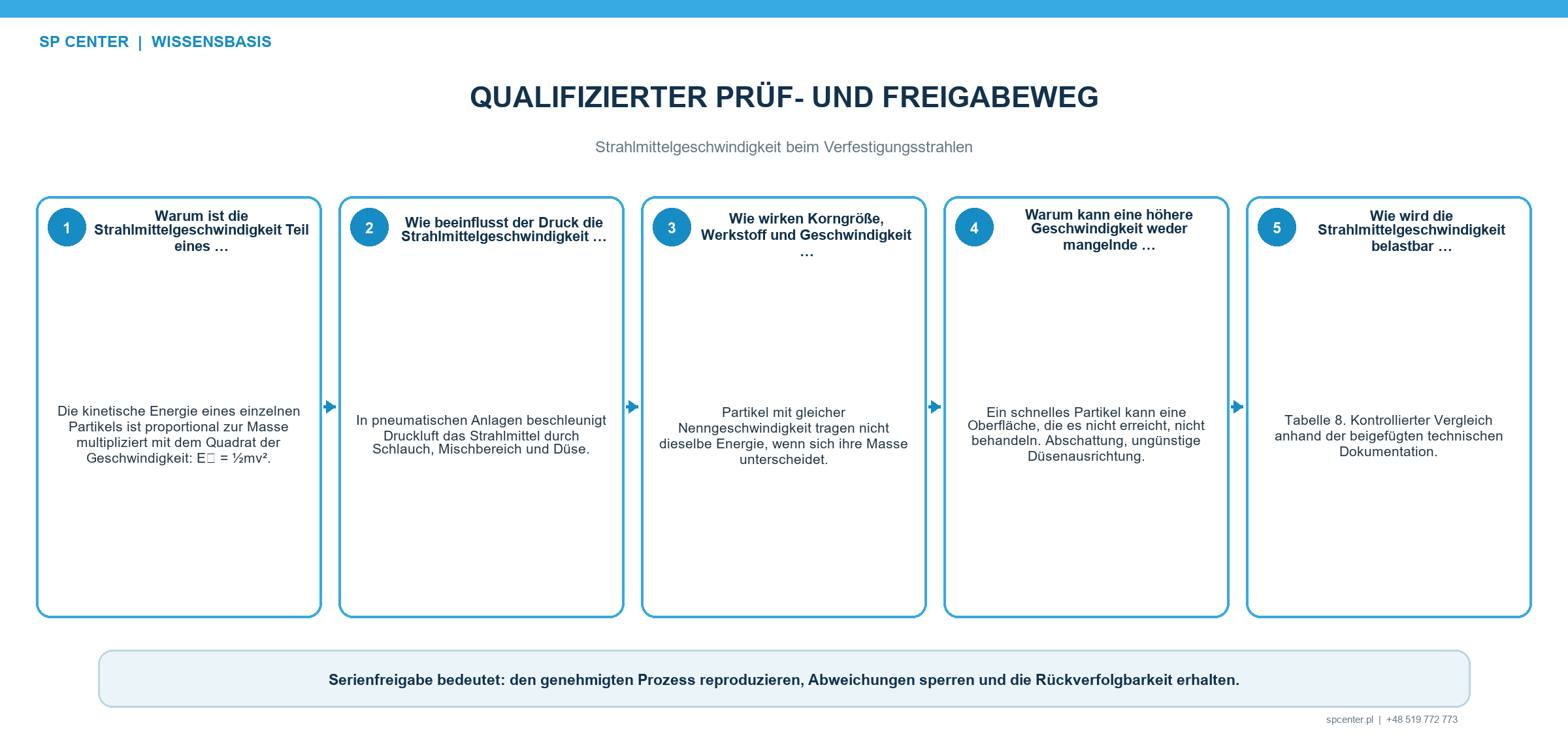

Wie wird die für die Partikelgeschwindigkeit maßgebliche Konfiguration qualifiziert und gelenkt?

Qualifizierungsstufe	Ergebnis	Abgrenzung
Anforderungen festlegen	Maßgebendes Strahlmittel, Intensität, Bedeckungsgrad, Bearbeitungszonen sowie Oberflächen- und Maßgrenzen	Zeichnung, Spezifikation und Kundenvorgaben bleiben maßgebend
Konfiguration festlegen	Maschine, Düse/Lanze oder Schleuderrad, Schläuche, Dosierung, Werkzeug, Messorte und Rezeptur	Versuch ist nicht automatisch auf geänderte Anlage übertragbar
Strahlmittelbestand festlegen	Freigegebener Werkstoff, Größe, Härte, Form, Zustand und Kontrolle des Betriebsgemischs	Nenngeschwindigkeit ist ohne Strahlmittelzustand nicht aussagekräftig
Strahl entwickeln und verifizieren	Stabile Eingangsgrößen, Sättigungskurve und Almen-Intensität nach aufgerufenem Verfahren	Intensität ist weder direkte Bauteilgeschwindigkeit noch Eigenspannung
Beaufschlagung am Bauteil qualifizieren	Bedeckungsgrad an schwieriger Geometrie, Grenzen, Oberflächenintegrität, Maße und weitere geforderte Nachweise	Höhere Geschwindigkeit behebt weder Abschattung noch fehlenden Zugang
Serie und Änderungen lenken	Grenzen, Überwachung, Wartung, Alarme, Aufzeichnungen, Reaktion und Requalifizierungslogik	Alarmfreier Abschluss belegt nur die überwachte Ausführung

Tabelle 4. Die Qualifizierung verbindet Maschineneinstellungen mit standardisierter Strahlverifizierung und Nachweisen am Bauteil.

Der Anlagenzustand schützt die Wiederholbarkeit. Zu prüfen sind Kennung, Verschleiß und Verstopfung von Düse oder Lanze, Schlauchführung und Leckage, Schleuderradschaufeln und Einlasshülse, Dosierung und Abscheider, Sensoren und Messorte. Der Prüfplan definiert Parametergrenzen, Alarmreaktion, Wartungsauslöser und die nach relevanten Änderungen erforderliche Verifizierung oder Requalifizierung.

Wann ist eine direkte Geschwindigkeitsmessung sinnvoll?

Optische oder andere Verfahren zur Partikelgeschwindigkeitsmessung können Entwicklung, Fehlersuche oder einen ausdrücklich aufgerufenen Prüfplan unterstützen. Das Verfahren muss für Strahlmittel, Strahldichte, Messvolumen und Anlagengeometrie geeignet sein; Kalibrierung oder Validierung und Auswertung sind zu beherrschen. Ein Mittelwert kann Änderungen der Verteilung verdecken. Direkte Geschwindigkeitsdaten ergänzen daher Almen-Intensität, Bedeckungsgrad und Bauteilabnahme, ersetzen sie aber nicht automatisch.

Was bedeutet Strahlmittelgeschwindigkeit beim Verfestigungsstrahlen?

Sie bezeichnet die Geschwindigkeit einzelner Strahlmittelpartikel. Ein realer Strahl enthält eine Verteilung unterschiedlicher Geschwindigkeiten und Richtungen, nicht einen identischen Wert für jedes Partikel.

Welche Strahlmittelgeschwindigkeit ist richtig?

Es gibt keinen universellen Wert. Die freigegebenen Anlageneinstellungen hängen von Strahlmittel, Anlagenkonfiguration, Geometrie, Auftreffwinkel, geforderter Almen-Intensität, Bedeckungsgrad sowie Oberflächen- und Maßgrenzen ab.

Entspricht der Luftdruck der Strahlmittelgeschwindigkeit?

Nein. Druck ist eine Eingangsgröße. Verfügbarer Luftstrom, Druckmessort, Schlauchverluste, Mischung, Düsengeometrie und -verschleiß, Strahlmittelmassenstrom, Partikelgröße und Dichte beeinflussen den resultierenden Strahl.

Legt die Schleuderraddrehzahl die Partikelgeschwindigkeit direkt fest?

Nein. Raddurchmesser, Schaufeln, Einlasshülse, Dosierung, Strahlmitteleigenschaften und Verschleiß beeinflussen ebenfalls Abwurfbedingungen, Strahlbild und Bauteilbeaufschlagung.

Verbessert eine höhere Geschwindigkeit das Verfestigungsstrahlen immer?

Nein. Sie kann die Einschlagwirkung erhöhen, aber auch Rauheit, Eindrucktiefe, Verzug, Strahlmittelzerfall und Oberflächenintegrität verändern. Ziel ist ein qualifiziertes Prozessfenster, nicht maximale Geschwindigkeit.

Belegt korrekte Almen-Intensität die richtige Geschwindigkeit am Bauteil?

Nein. Die Almen-Intensität ist die standardisierte Reaktion des definierten Prüfaufbaus. Sie misst weder Partikelgeschwindigkeit am Bauteil noch Bedeckungsgrad, Eigenspannungsprofil oder Oberflächenzustand direkt.

Kann Geschwindigkeit schlechten Zugang oder unvollständigen Bedeckungsgrad ausgleichen?

Nein. Ein Partikel behandelt keine Fläche, die es nicht erreicht. Ausrichtung, Arbeitsabstand, Maskierung, Abschattung, Bahn, Überlappung, Drehung und Beaufschlagungszeit sind bauteilbezogen zu qualifizieren.

Muss die Partikelgeschwindigkeit direkt gemessen werden?

Nur wenn maßgebende Anforderungen oder der qualifizierte Prüfplan dies verlangen. Das Verfahren muss geeignet und erforderlichenfalls kalibriert oder validiert sein; es ergänzt, ersetzt aber nicht automatisch aufgerufene Almen- und Bauteilprüfungen.

Die wichtigsten Punkte

• Anlagenparameter, Partikelgeschwindigkeit, Almen-Intensität und Bedeckungsgrad getrennt betrachten.
• E_k = ½mv² als physikalische Erklärung, nicht als vollständiges Prozessmodell verwenden.
• Geschwindigkeit gemeinsam mit Masse, Größe, Dichte, Härte, Form und Massenstrom des Strahlmittels entwickeln.
• Das vollständige Druckluft- oder Schleuderradsystem beherrschen, nicht nur Druck oder Drehzahl.
• Auftreffwinkel, Zugang, Bedeckungsgrad und Oberfläche an relevanter Bauteilgeometrie verifizieren.
• Wesentliche Änderungen an Strahlmittel, Hardware, Bahn oder Einstellung gelenkt bewerten.
• Direkte Geschwindigkeitsmessung nur in einem definierten und validierten Messweg einsetzen.

Weiterführende Leitfäden von SP Center

• Luftdruck und Luft-/Strahlmittelstrom beim Druckluft-Verfestigungsstrahlen
• Sättigungskurve beim Verfestigungsstrahlen
• Auftreffwinkel beim Verfestigungsstrahlen

Technische Quellen

1. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

2. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

3. SAE J2441_202511: Shot Peening, stabilized November 2025

4. SAE AMS2430U: Shot Peening, revised April 2018

5. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

Hinweis zu Normen: Anwendbarkeit und Revision ergeben sich aus Zeichnung, Vertrag und Kundenvorgaben. Dieser Leitfaden legt weder eine universelle Geschwindigkeit noch eine allgemeine Druck-Geschwindigkeits-Umrechnung oder ein einziges direktes Messverfahren fest.
