Chápanie rýchlosti častíc ako charakteristiky prúdu generovanej médiom, zariadením a geometriou – nie ako náhrada za Almenovu intenzitu alebo akceptáciu komponentov
Rýchlosť častíc silne ovplyvňuje závažnosť nárazu jednotlivého výstrelu, ale produkčný prúd obsahuje častice s rôznymi hmotnosťami, rýchlosťami a smermi. Tlak vzduchu a rýchlosť kolesa sú vstupy stroja; rýchlosť častíc je výsledná charakteristika prúdu; Almenova intenzita je štandardizovaná meraná odozva; pokrytie komponentov a akceptácia povrchu sú samostatné výstupy. Kvalifikovaný proces udržiava tieto úrovne dokladov oddelené.
Ako rýchlosť častíc ovplyvňuje energiu nárazu?
Pre jednu časticu sa kinetická energia vyjadruje ako Ek = ½mv2. Kvadratický člen vysvetľuje, prečo zmena rýchlosti môže podstatne ovplyvniť závažnosť nárazu, zatiaľ čo hmotnosť častíc závisí od veľkosti a hustoty. Rovnica je fyzikálne vysvetlenie – nie model celého procesu. Výsledok ovplyvňuje aj kontaktná mechanika, tvrdosť a tvar média, uhol nárazu, tok častíc, odraz, materiál komponentu a stav povrchu.
| Množstvo | Technický význam | Nepovažujte to za |
|---|---|---|
| Tlak vzduchu alebo rýchlosť kolesa | Vstup zariadenia, ktorý ovplyvňuje zrýchlenie častíc | Priame meranie rýchlosti častíc alebo Almenovej intenzity |
| Častica rýchlosť | Rozloženie rýchlostí a smerov častíc v reálnom prúde | Jedna identická hodnota pre každú časticu alebo kompletný výsledok procesu |
| Kinetická energia | Pre jednu časticu, Eₖ = ½mv²; Hmotnosť a rýchlosť pôsobia spoločne | Predpoveď pokrytia, drsnosti, zvyškového napätia alebo únavovej životnosti |
| Almenova intenzita | Štandardizovaná odozva určená a overená pomocou použitého Almenovho postupu | Priame meranie rýchlosti komponentu, zvyškového napätia alebo akceptácie povrchu |
| Pokrytie komponentu | Rozsah dokladov o náraze na požadovanom povrchu podľa schválenej metódy | Dôkaz správnej intenzity alebo stavu podpovrchového napätia |
Tabuľka 1. Vstupy zariadenia, charakteristiky prúdu, štandardizované overenie a akceptácia komponentu nie sú zameniteľné.
Prečo vyššia rýchlosť nie je automaticky lepšia?
Cieľom je stabilné procesné okno, ktoré dosahuje požadovanú Almenovu intenzitu a pokrytie komponentu pri zachovaní povolenej drsnosti, integrity povrchu, rozmerov a deformácie. Zvýšenie nastavenia nad rámec tohto preukázaného okna je zmenou procesu, nie voľnou výkonnostnou rezervou.
Rovnaká Almenova intenzita dosiahnutá s rôznymi kombináciami médií, hustoty, tvrdosti alebo rýchlosti automaticky nevedie k rovnakej drsnosti, deformácii za studena, profilu zvyškového napätia alebo únavovému správaniu. Ak sú tieto výsledky konštrukčnými požiadavkami, použite špecifikovanú kontrolu alebo validáciu komponentu, a nie ich výpočet z nominálnej rýchlosti.

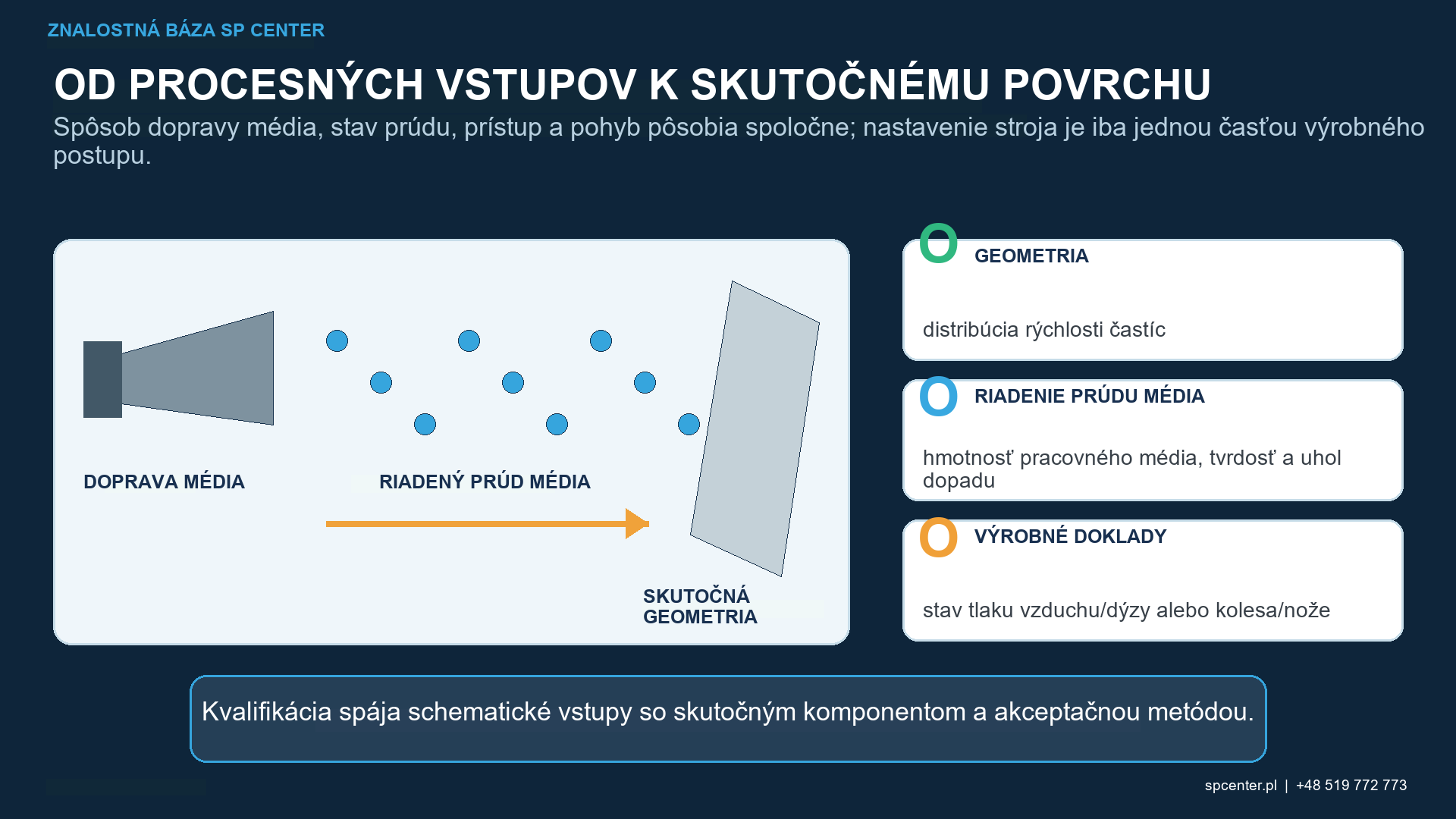

Ako sa generuje rýchlosť v pneumatických a kolesových systémoch?
| Systém zrýchlenia | Premenné ovplyvňujúce prúd | Princíp riadenia |
|---|---|---|
| Pneumatické prúdenie vzduchu | Tlak na definovanom mieste, dostupný prietok vzduchu, miešanie, strata v hadici, geometria a opotrebenie trysky/dýzy, zaťaženie médiom | Zablokujte a monitorujte kvalifikovanú konfiguráciu; neprevádzajte tlak na rýchlosť pomocou univerzálneho faktora |
| Odstredivé koleso | Priemer a rýchlosť kolesa, stav/poloha lopatky a riadiacej klietky, rýchlosť posuvu, zaťaženie médiom a opotrebenie | Ovládajte celú zostavu kolesa a dodávanie horúceho miesta, nie len otáčky |
| Vzťah trysky alebo kolesa k komponentu | Odstup, orientácia, uhol nárazu, stopa, maskovanie, pohyb dielu a tieňovanie | Overte skutočnú geometriu komponentu a predpísané miesto s najhorším prístupom |
| Okruh média | Materiál, rozloženie veľkosti, hustota, tvrdosť, tvar, rozloženie, klasifikácia a hmotnostný tok | Akúkoľvek významnú zmenu média alebo separátora považujte za možnú zmenu vzťahu medzi rýchlosťou a intenzitou |
Tabuľka 2. Rýchlosť pochádza zo systému zrýchlenia špecifického pre zariadenie a zostáva prepojená s geometriou dodávania komponentu.
V pneumatickom systéme môžu dva stroje s rovnakým tlakom vytvárať rôzne prúdy. Tlak sa môže merať na rôznych miestach, dostupný prívod vzduchu môže klesnúť pri zaťažení a opotrebovanie hadice, miešania, trysky alebo zaťaženie média môže zmeniť zrýchlenie. V systéme kolies samotné otáčky za minútu nezahŕňajú priemer kolesa, stav lopatiek, polohu riadiacej klietky, posuv a zarovnanie horúcich bodov.
Ako interagujú veľkosť média, hustota a hmotnostný tok s rýchlosťou?
Častice s rovnakou rýchlosťou nenesú rovnakú kinetickú energiu, ak sa ich hmotnosť líši. Oceľové, keramické a sklenené médiá s rovnakým priemerom majú rôzne hustoty a kontaktné správanie. Rozloženie veľkosti tiež mení počet častíc spojený s hmotnostným tokom. Materiál média, veľkosť, tvrdosť, tvar a prevádzkové podmienky sa preto musia vyvíjať spolu s konfiguráciou vytvárajúcou rýchlosť.
Hmotnostný tok média nie je rýchlosť častíc, ale mení populáciu častíc a môže ovplyvniť podmienky zrýchlenia. Stabilný príkaz podávača nie je postačujúci, keď sa skutočný tok, výkon separátora, rozpad média alebo podmienky regenerácie môžu meniť.

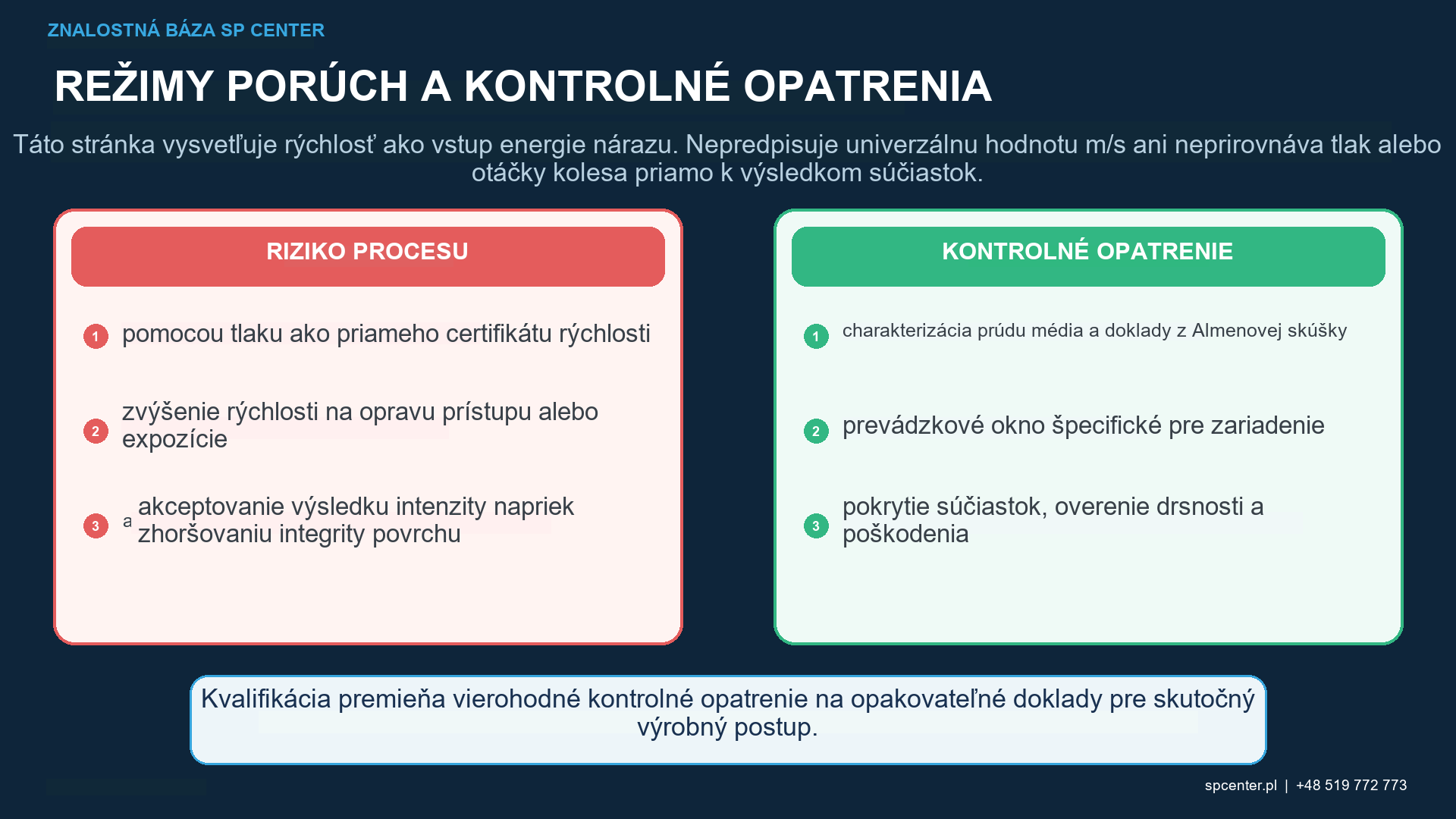

Ktoré zmeny môžu zneplatniť stanovený vzťah?
| Zmenený stav | Možný dôsledok | Požadované doklady |
|---|---|---|
| Vyššie nastavenie vytvárajúce rýchlosť | Môže sa vyskytnúť vyššia závažnosť nárazu, drsnosť, vtlačenie, deformácia alebo rozpad média | Obnovte autorizované procesné okno a akceptáciu komponentov; nepredpokladajte zlepšenie |
| Nižšie nastavenie | Intenzita a lokálna plastická odozva môžu klesnúť | Vstupný záznam, aktuálne Almenovo overenie a doklady o komponentoch požadované postupom |
| Rôzna veľkosť alebo hustota média | Zmena hmotnosti a počtu častíc pri rovnakej nominálnej rýchlosti | Zhoda média plus obnovený prúd/intenzita a posúdenie komponentov |
| Rôzna tryska, kotúčový list alebo hadica | Zrýchlenie, trajektória a stopa sa môžu zmeniť | Identita nástroja/konfigurácie a overenie alebo rekvalifikácia na základe rizika |
| Zmenený uhol nárazu alebo odstup | Zmena normálovej rýchlosti, toku častíc a dosiahnuteľného povrchu | Kvalifikovaná geometria, pokrytie v kritickej umiestnenia a príslušné povrchové doklady |
| Nestabilný hmotnostný tok média | Rozloženie rýchlosti a tok častíc sa môžu meniť aj pri stabilnom zobrazenom nastavení | Validované monitorovanie, limity a reakčný plán vhodné pre zariadenie |
Tabuľka 3. Smer zmeny nastavenia nestanovuje prijateľnosť; kvalifikovaný základ a doklady určujú odozvu.
Prečo sú uhol nárazu, pokrytie a expozícia oddelené?
Uhol nárazu mení normálovú zložku rýchlosti častíc a lokálnu kontaktnú odozvu. Odstup, stopa, tieňovanie, prekrytie dráhy a pohyb časti určujú, či prúd dosiahne požadovaný povrch. Zvyšujúca sa rýchlosť nemôže opraviť neprístupné vybranie, neošetrenú hranicu alebo nesprávny bod reštartu.
Pokrytie posudzuje doklady o náraze na špecifikovanom povrchu komponentu podľa schválenej metódy. Almenova intenzita overuje štandardizovanú odozvu prúdu. Ani jeden z výsledkov sám o sebe nedokazuje druhý a ani jeden nie je priamym meraním profilu zvyškového napätia komponentu.

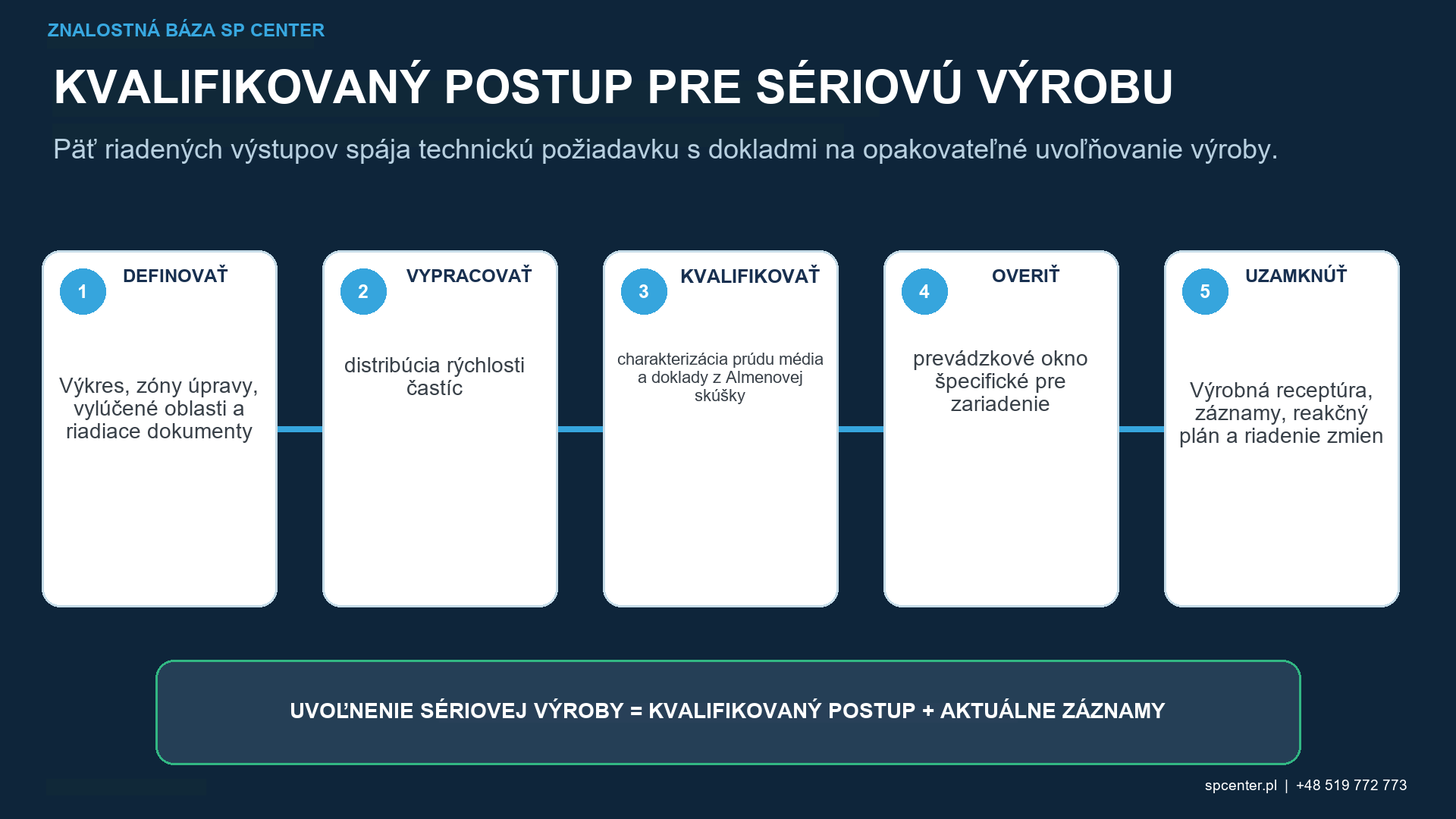

Ako sa kvalifikuje a riadi proces vytvárania rýchlosti?
| Fáza kvalifikácie | Výstup | Hranica akceptácie |
|---|---|---|
| Definovať požiadavky | Riadiace médiá, intenzita, pokrytie, zóny úpravy, povrchové a rozmerové limity | Výkres, špecifikácia a prenesené požiadavky zákazníka zostávajú smerodajné |
| Opraviť konfiguráciu | Stroj, tryska/dýza alebo koleso, hadice, systém podávania, nástroje, miesta merania a receptúra | Skúška sa automaticky neprenesie na zmenené zariadenie |
| Stanoviť populáciu média | Schválené kontroly materiálu, veľkosti, tvrdosti, tvaru, stavu a prevádzkovej zmesi | Nominálna rýchlosť je bez stavu média bezvýznamná |
| Vyvinúť a overiť prúd | Stabilné vstupy, krivka nasýtenia a Almenova intenzita za odkazovaných podmienok postup | Intenzita nie je priama rýchlosť komponentu ani zvyškové napätie |
| Kvalifikácia dodávky komponentu | Pokrytie zložitej geometrie, hraníc, integrity povrchu, rozmerov a ďalších požadovaných dokladov | Vyššia rýchlosť nemôže korigovať tieňovanie alebo neprístupné povrchy |
| Riadenie výroby a zmien | Limity, monitorovanie, údržba, alarmy, záznamy, logika reakcie a rekvalifikácie | Dokončenie bez alarmov dokazuje iba monitorované vykonanie |
Tabuľka 4. Kvalifikácia spája nastavenia stroja so štandardizovaným overením toku a dokladmi na úrovni komponentu.
Stav zariadenia chráni opakovateľnosť. Skontrolujte identitu trysky alebo rúrky, opotrebovanie a obmedzenie; vedenie a únik hadice; lopatky kolesa a riadiacu klietku; prevádzku podávania a separátora; senzory a miesta merania. Plán kontroly by mal definovať limity parametrov, reakciu na alarm, spúšťače údržby a overenie alebo rekvalifikáciu potrebnú po relevantných zmenách.
Kedy je priame meranie rýchlosti užitočné?
Optické alebo iné meranie rýchlosti častíc môže podporiť vývoj, riešenie problémov alebo špecificky odkazovaný plán kontroly. Metóda musí byť vhodná pre médium, hustotu prúdu, meraný objem a geometriu zariadenia, s riadenou kalibráciou alebo validáciou a interpretáciou údajov. Priemerná hodnota môže skryť zmeny rozloženia. Priame údaje o rýchlosti preto skôr dopĺňajú, než automaticky nahrádzajú Almenovu intenzitu, pokrytie a akceptáciu komponentov.
Čo znamená rýchlosť brokov pri guľôčkovaní?
Je to rýchlosť jednotlivých častíc média v prúde guľôčkovania. Skutočný prúd má skôr rozloženie rýchlostí a smerov ako jednu identickú rýchlosť pre každú časticu.
Aká je správna rýchlosť brokov?
Neexistuje žiadna univerzálna hodnota. Autorizované nastavenia zariadenia závisia od média, konfigurácie stroja, geometrie, uhla nárazu, požadovanej Almenovej intenzity, pokrytia a povrchu komponentu alebo rozmerových limitov.
Rovná sa tlak vzduchu rýchlosti brokov?
Nie. Tlak je jeden zo vstupov. Dostupný prietok vzduchu, miesto merania tlaku, straty hadice, miešanie, geometria a opotrebovanie trysky, hmotnostný prietok média, veľkosť a hustota častíc ovplyvňujú výsledný prúd.
Definujú otáčky kolesa priamo rýchlosť častíc?
Nie. Priemer kolesa, lopatky, riadiaca klietka, podávanie, vlastnosti média a opotrebenie tiež ovplyvňujú podmienky spustenia, stopu prúdu a dodávanie do komponentu.
Zlepšuje vyššia rýchlosť vždy guľôčkovanie?
Nie. Môže zvýšiť závažnosť nárazu, ale môže tiež zmeniť drsnosť, vtlačenie, deformáciu, rozpad média a integritu povrchu. Cieľom je kvalifikované procesné okno, nie maximálna rýchlosť.
Dokazuje správna Almenova intenzita, že komponent dostal správnu rýchlosť?
Nie. Almenova intenzita je štandardizovaná odozva definovaného overovacieho nastavenia. Nemeria priamo rýchlosť častíc komponentu, pokrytie, profil zvyškového napätia ani stav povrchu.
Môže rýchlosť kompenzovať zlý prístup alebo neúplné pokrytie?
Nie. Častica nemôže ošetrovať povrch, na ktorý nedosiahne. Orientácia trysky alebo kolesa, odstup, maskovanie, tieňovanie, dráha, prekrytie, rotácia a expozícia musia byť pre daný komponent kvalifikované.
Musí sa rýchlosť častíc merať priamo?
Iba vtedy, keď to vyžaduje riadiaca požiadavka alebo kvalifikovaný plán riadenia. Akákoľvek priama metóda musí byť vhodná, kalibrovaná alebo validovaná podľa potreby a korelovať s riadenou konfiguráciou; nenahrádza odkazované Almenove kontroly a kontroly komponentov.
Kľúčové poznatky
- Udržujte vstupy stroja, rýchlosť častíc, Almenovu intenzitu a pokrytie komponentov odlišné.
- Použite Ek = ½mv2 ako fyzikálne vysvetlenie, nie ako kompletný model procesu.
- Vyviňte rýchlosť spolu s hmotnosťou, veľkosťou, hustotou, tvrdosťou, tvarom a prietokom média.
- Ovládajte celý pneumatický systém alebo systém zrýchlenia kolesa – nie len tlak alebo otáčky.
- Overte uhol nárazu, prístup, pokrytie a stav povrchu na geometrii relevantného komponentu.
- Spracujte významné zmeny médií, hardvéru, dráhy alebo nastavenia prostredníctvom autorizovanej kontroly zmien.
- Priame meranie rýchlosti používajte iba prostredníctvom definovanej a validovanej meracého postupu.
Súvisiace príručky SP Center
- Tlak vzduchu a prietok pri pneumatickom guľôčkovaní
- Krivka nasýtenia guľôčkovaním
- Uhol nárazu pri guľôčkovaní
Technické zdroje
2. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
3. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
4. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
5. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
6. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Výkres, zmluva a prenesené požiadavky zákazníka určujú použiteľnosť a revíziu. Táto príručka nepredpisuje univerzálnu rýchlosť, prevod tlaku na rýchlosť ani metódu priameho merania.
