Kulhastighet vid kulpening: energi, intensitet och processtyrning

Förstå partikelhastighet som en strömkarakteristik genererad av kulpeningsmedium, utrustning och geometri – inte som en ersättning för Almenintensitet eller komponentacceptans

Partikelhastighet påverkar starkt hur allvarligt ett enskilt kulor är, men en produktionsström innehåller partiklar med olika massor, hastigheter och riktningar. Lufttryck och hjulhastighet är maskinindata; partikelhastighet är en resulterande strömkarakteristik; Almenintensitet är ett standardiserat uppmätt svar; komponenttäckning och yttäckande energi är separata utgångar. En kvalificerad process håller dessa underlagsnivåer åtskilda.

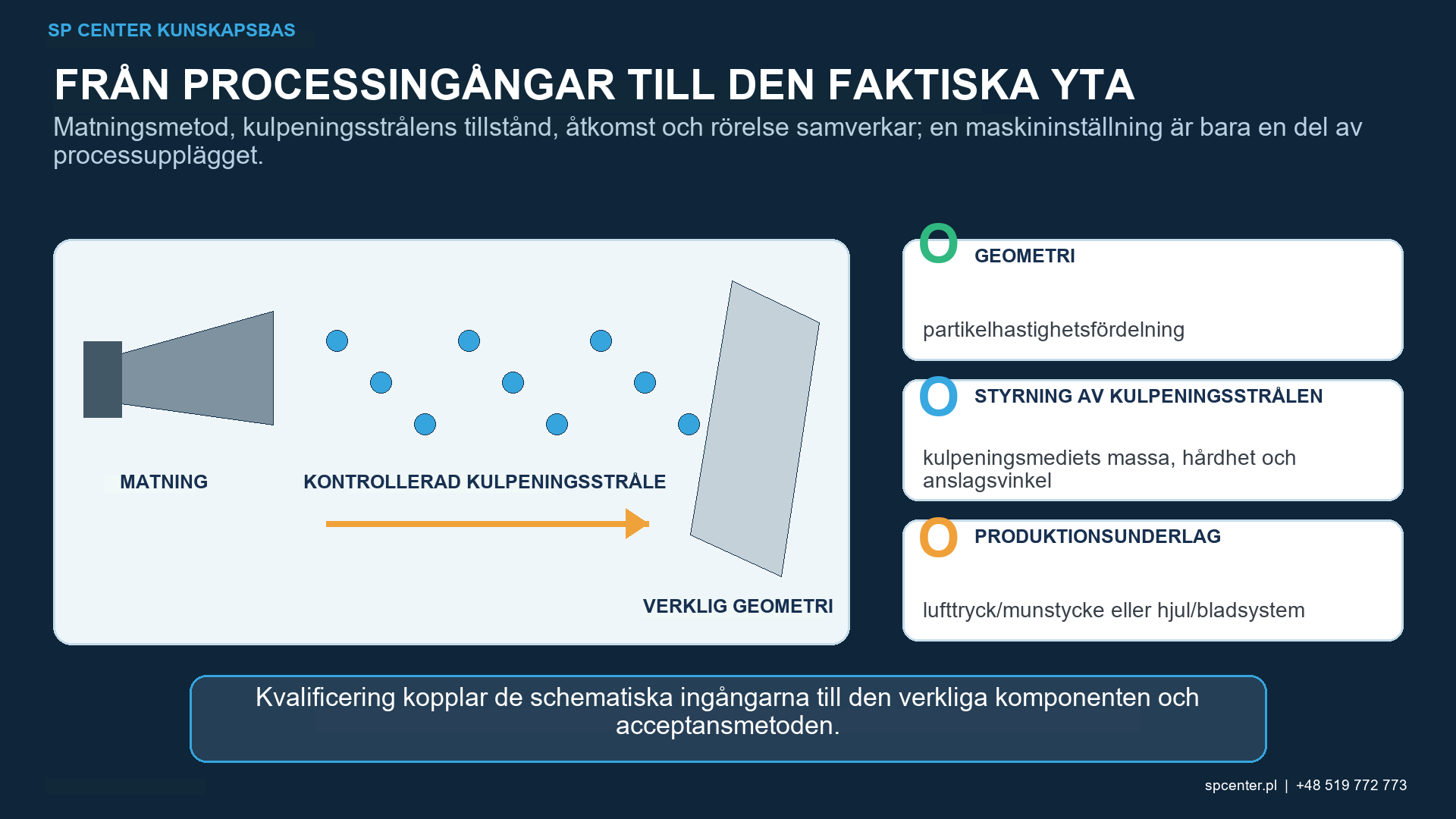

Kulpening partikelhastighetsmodell som separerar utrustningsindata partikelhastighetsfördelning kulpeningsmedium massa kinetisk energi Almenintensitet komponenttäckning och yttäckande energi
Figur 1. Maskininställningar genererar en partikelhastighetsfördelning; hastighet, Almenintensitet och komponenttäckande energi besvarar olika tekniska frågor.

Hur påverkar partikelhastigheten stötenergin?

För en partikel uttrycks kinetisk energi som Ek = ½mv2. Kvadrattermen förklarar varför en hastighetsförändring väsentligt kan påverka stötens svårighetsgrad, medan partikelmassan beror på storlek och densitet. Ekvationen är en fysikalisk förklaring – inte en modell av den fullständiga processen. Kontaktmekanik, mediets hårdhet och form, stötvinkel, partikelflöde, studs, komponentmaterial och yttillstånd påverkar också resultatet.

Kvantitet Teknisk betydelse Behandla det inte som
Lufttryck eller hjulhastighet Utrustningsinmatning som påverkar partikelaccelerationen En direkt mätning av partikelhastighet eller Almenintensitet
Partikel hastighet En fördelning av partikelhastigheter och riktningar i den verkliga strömmen Ett identiskt värde för varje partikel eller ett komplett processresultat
Kinetisk energi För en partikel är Eₖ = ½mv²; Massa och hastighet samverkar En förutsägelse av täckningsgrad, ytjämnhet, restspänning eller utmattningslivslängd
Almenintensitet Standardiserat svar bestämt och verifierat med den åberopade Almen-proceduren En direkt mätning av komponenthastighet, restspänning eller ytacceptans
Komponenttäckning Omfattning av slagmärken över den erforderliga ytan enligt den godkända metoden Bevis på korrekt intensitet eller spänningstillstånd under ytan

Tabell 1. Utrustningsingångar, strömningsegenskaper, standardiserad verifiering och komponentacceptans är inte utbytbara.

Varför är högre hastighet inte automatiskt bättre?

Målet är ett stabilt processfönster som uppnår den erforderliga Almenintensiteten och komponenttäckningsgraden samtidigt som tillåten ytjämnhet, ytintegritet, dimensioner och distorsion bibehålls. Att höja en inställning bortom det demonstrerade fönstret är en processändring, inte en fri prestandamarginal.

Samma Almenintensitet som uppnås med olika kombinationer av kulpeningsmediets storlek, densitet, hårdhet eller hastighet ger inte automatiskt samma ytråhet, kallbearbetning, restspänningsprofil eller utmattningsbeteende. När sådana resultat utgör konstruktionskrav ska föreskriven komponentkontroll eller validering användas i stället för att resultaten beräknas från nominell hastighet.

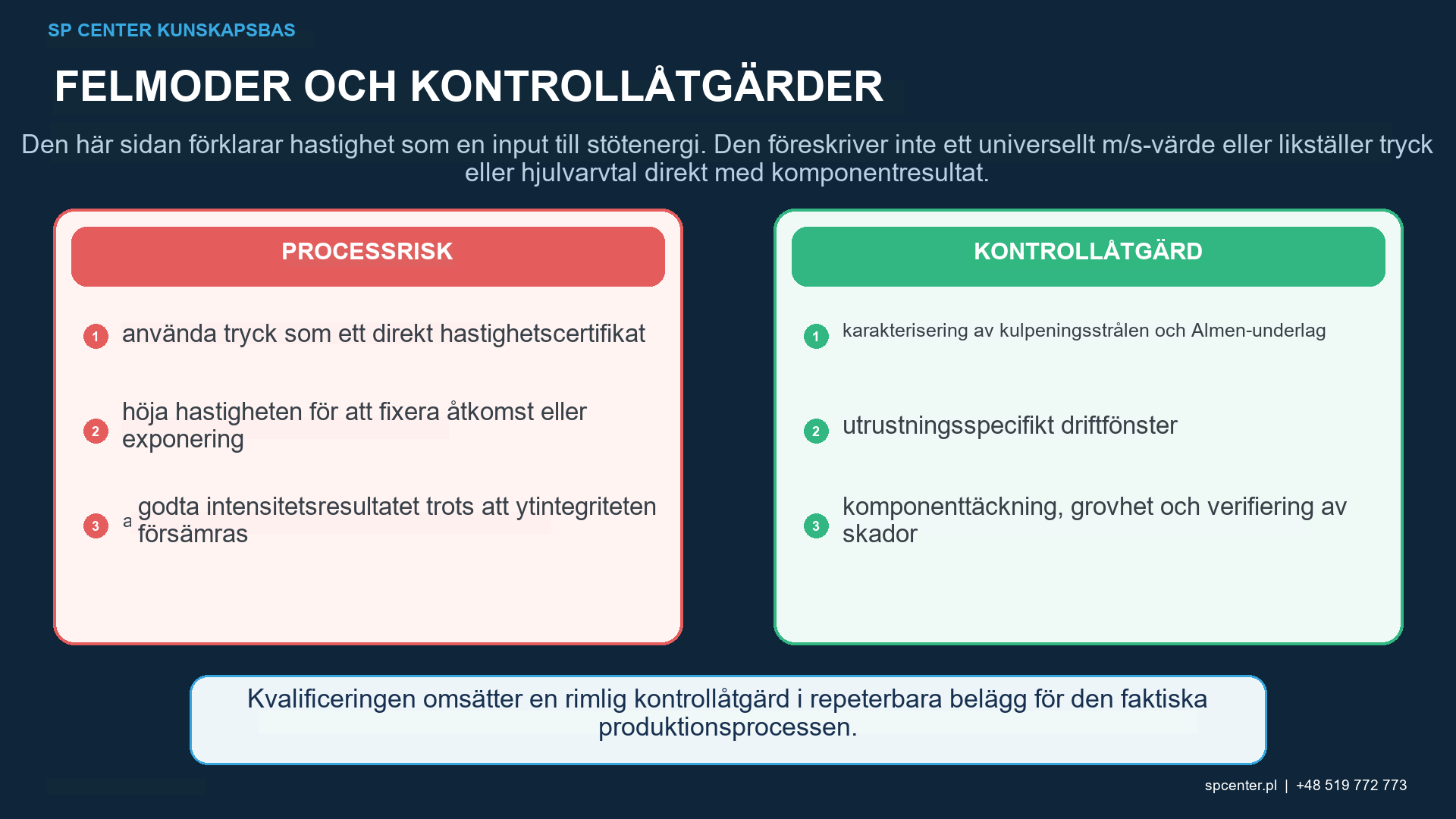

Hastighetsrelaterade styrparametrar för pneumatisk kulpening och kulpening med metarhjul: lufttryck, luftflöde, massflöde av kulpeningsmedium, slang och munstycke, hjulskovlar, styrburens slitage samt drifttillstånd
Figur 2. Samma tryck- eller hjulhastighetsdisplay återger inte samma ström om inte hela accelerations- och systemet för tillförsel av kulpeningsmedium förblir kontrollerat.

Hur genereras hastighet i pneumatiska och hjulsystem?

Accelerationssystem Variabler som påverkar strömmen Kontrollprincip
Pneumatisk luftblåsning Tryck vid en definierad plats, tillgängligt luftflöde, blandning, slangförlust, munstyckes-/lansgeometri och slitage, mediebelastning Lås och övervaka den kvalificerade konfigurationen; konvertera inte tryck till hastighet med en universell faktor
Centrifugalhjul Hjuldiameter och hastighet, blad och styrburs skick/position, matningshastighet, mediepopulation och slitage Styr hela hjulaggregatet och leverans av hotspots, inte enbart varvtal
Munstycke eller hjul till komponent Avstånd, orientering, anslagsvinkel, träffbild, maskering, delrörelse och skuggning Verifiera den verkliga komponentgeometrin och den sämsta föreskrivna platsen
Mediekrets Material, storleksfördelning, densitet, hårdhet, form, genombrott, klassificering och massflöde Behandla alla betydande förändringar av kulpeningsmedium eller separatorer som en möjlig förändring av hastighet-intensitetsförhållandet

Tabell 2. Hastigheten kommer från ett utrustningsspecifikt accelerationssystem och förblir kopplad till komponentleveransgeometrin.

I ett pneumatiskt system kan två maskiner som visar samma tryck skapa olika strömmar. Trycket kan mätas på olika platser, tillgänglig lufttillförsel kan falla under belastning, och slang, blandning, munstycksslitage eller mediabelastning kan ändra accelerationen. I ett hjulsystem utelämnar enbart varvtalet hjuldiameter, bladskick, styrhållarens position, matning och hotspot-justering.

Hur samverkar kulpeningsmediets storlek och densitet samt dess massflöde med hastigheten?

Partiklar med samma hastighet bär inte samma kinetiska energi när deras massa skiljer sig åt. Stål-, keramik- och glasmedier med samma diameter har olika densiteter och kontaktbeteende. Storleksfördelningen förändrar också partikelantalet i samband med ett massflöde. Mediematerial, storlek, hårdhet, form och driftsförhållanden måste därför utvecklas tillsammans med den hastighetsproducerande konfigurationen.

Massflöde av kulpeningsmedium är inte partikelhastighet, men det förändrar partikelpopulationen och kan påverka accelerationsförhållandena. Ett stabilt matarkommando är inte tillräckligt när det faktiska flödet, separatorns prestanda, mediebrott eller återhämtningsförhållanden kan driva.

Vilka förändringar kan ogiltigförklara det etablerade förhållandet?

Ändrat tillstånd Möjlig konsekvens Nödvändiga underlag
Högre hastighetsproducerande inställning Högre stötstyrka, ytråhet, intryckning, distorsion eller mediebrott kan uppstå Återställ det auktoriserade processfönstret och komponentacceptans; Antag inte förbättring
Lägre inställning Intensitet och lokalt plastiskt svar kan minska Inmatningsdokumentation, aktuell Almen-verifiering och komponentunderlag som krävs av processupplägget
Olika mediestorlek eller densitet Partikelmassa och antalspopulation förändras vid samma nominella hastighet Medieöverensstämmelse plus förnyad ström/intensitet och komponentbedömning
Olika munstycke, hjulblad eller slang Acceleration, bana och träffbild kan ändras Verktygs-/konfigurationsidentitet och riskbaserad verifiering eller omkvalificering
Ändrad anslagsvinkel eller avstånd Normal hastighetskomponent, partikelflöde och nåbar yta förändring Kvalificerad geometri, täckningsgrad på kritiska platser och tillämpliga ytbevis
Instabilt massflöde av kulpeningsmedium Hastighetsfördelning och partikelflöde kan variera även vid en stabil visad inställning Validerad övervakning, gränser och reaktionsplan lämplig för utrustningen

Tabell 3. Riktningen på en inställningsändring fastställer inte acceptans; den kvalificerade grunden och underlagen avgör responsen.

Varför är slagvinkel, täckningsgrad och exponering separata?

Slagvinkel ändrar den normala komponenten av partikelhastighet och lokal kontaktrespons. Avstånd, träffbild, skuggning, banöverlappning och delrörelse avgör om strömmen når den erforderliga ytan. Ökande hastighet kan inte reparera en oåtkomlig fördjupning, en obehandlad gräns eller en felaktig omstartpunkt.

Täckningsgrad bedömer slagbevis över den specificerade komponentytan enligt den godkända metoden. Almenintensitet verifierar det standardiserade strömresponsen. Inget av resultaten bevisar det andra ensamt, och inget av dem är en direkt mätning av komponentens restspänningsprofil.

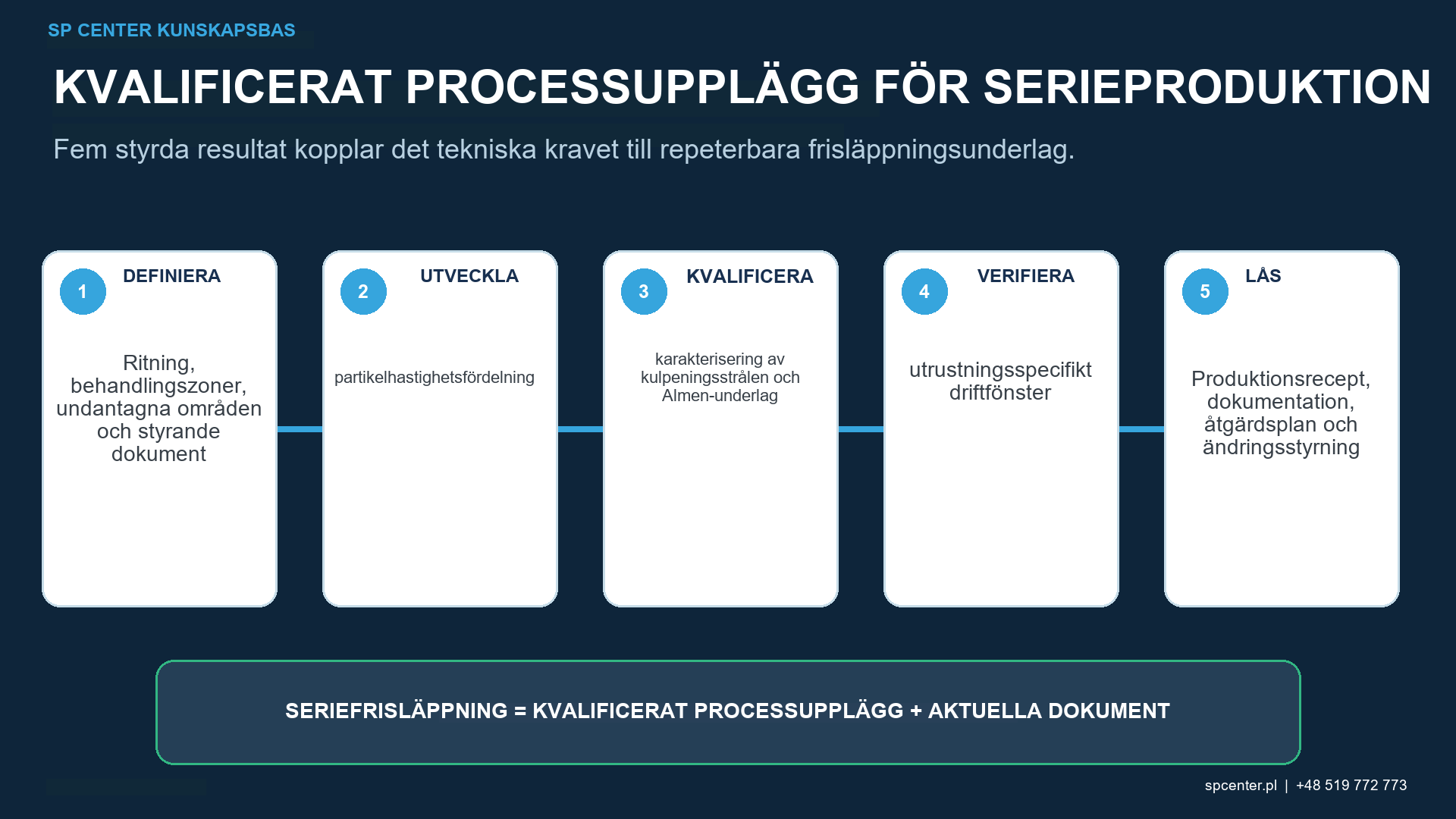

Kvalificeringsväg för kulpeningshastighet med mediapopulation, utrustningskonfiguration, mättnadskurva, Almenintensitet, täckningsgrad, ytintegritetsdimensioner, övervakning och förändringskontroll.
Figur 3. En kvalificerad hastighetsproducerande konfiguration är knuten till kulpeningsmedium, utrustning, Almen-verifiering, komponentunderlag och kontrollerad förändring.

Hur kvalificeras och kontrolleras en hastighetsproducerande process?

Kvalificeringsstadium Utdata Acceptansgräns
Definiera krav Styrande kulpeningsmedium, intensitet, täckningsgrad, behandlingszoner, yt- och dimensionsgränser Ritning, specifikation och vidareförda kundkrav förblir auktoritativa
Fixera konfiguration Maskin, munstycke/lans eller hjul, slangar, matningssystem, verktyg, mätplatser och recept Ett försök överförs inte automatiskt till ändrad utrustning
Fastställ mediapopulation Godkända material, storlek, hårdhet, form, skick och driftsblandningskontroller En nominell hastighet saknar mening om kulpeningsmediets tillstånd inte är definierat
Utveckla och verifiera strömmen Stabila ingångar, mättnadskurva och Almenintensitet under det åberopade procedur Intensitet är inte direkt komponenthastighet eller restspänning
Kvalificera komponentleverans Täckningsgrad vid svår geometri, gränser, ytintegritet, dimensioner och andra nödvändiga underlag Högre hastighet kan inte korrigera skuggning eller oåtkomliga ytor
Kontrollera produktion och förändring Gränser, övervakning, underhåll, larm, dokumentation, reaktion och omkvalificeringslogik Slutförande utan larm bevisar endast övervakad utförande

Tabell 4. Kvalificering kopplar maskininställningar till standardiserad verifiering av kulpeningsstrålen och underlag på komponentnivå.

Utrustningens skick skyddar repeterbarheten. Inspektera munstyckets eller lansens identitet, slitage och begränsning; slangdragning och läckage; hjulblad och styrbur; matnings- och separatordrift; sensorer och mätplatser. Kontrollplanen bör definiera parametergränser, larmrespons, underhållsutlösare och den verifiering eller omkvalificering som krävs efter relevanta ändringar.

När är direkt hastighetsmätning användbar?

Optisk eller annan partikelhastighetsmätning kan stödja utveckling, felsökning eller en specifikt åberopad kontrollplan. Metoden måste vara lämplig för mediet, strömdensiteten, mätvolymen och utrustningens geometri, med kontrollerad kalibrering eller validering och datatolkning. Ett medelvärde kan dölja distributionsförändringar. Direkta hastighetsdata kompletterar därför snarare än ersätter automatiskt Almenintensitet, täckningsgrad och komponentacceptans.

Vad är kulhastighet vid kulpening?

Det är hastigheten för enskilda mediepartiklar i kulpeningsstrålen. En verklig kulpeningsstråle har en fördelning av hastigheter och riktningar snarare än en identisk hastighet för varje partikel.

Vad är den korrekta kulhastigheten?

Det finns inget universellt värde. De auktoriserade utrustningsinställningarna beror på kulpeningsmedium, maskinkonfiguration, geometri, anslagsvinkel, erforderlig Almenintensitet, täckningsgrad och komponentens yta eller dimensionsgränser.

Är lufttryck lika med kulhastigheten?

Nej. Tryck är en ingång. Tillgängligt luftflöde, tryckmätningsplats, slangförluster, blandning, munstycksgeometri och slitage, massflöde av kulpeningsmedium, partikelstorlek och densitet påverkar alla den resulterande strömmen.

Definierar hjulvarvtalet direkt partikelhastigheten?

Nej. Hjuldiameter, blad, styrbur, matning, mediaegenskaper och slitage påverkar också startförhållanden, strömmens träffbild och leverans till komponenten.

Förbättrar högre hastighet alltid kulpening?

Nej. Det kan öka anslagsgraden men kan också ändra ytråhet, intryckning, distorsion, mediagenombrott och ytintegritet. Målet är ett kvalificerat processfönster, inte maximal hastighet.

Bevisar korrekt Almenintensitet att komponenten fick rätt hastighet?

Nej. Almenintensitet är ett standardiserat svar för den definierade verifieringsuppsättningen. Den mäter inte direkt komponentens partikelhastighet, täckningsgrad, restspänningsprofil eller yttillstånd.

Kan hastighet kompensera för dålig åtkomst eller ofullständig täckningsgrad?

Nej. En partikel kan inte behandla en yta den inte når. Munstycks- eller hjulorientering, avstånd, maskering, skuggning, bana, överlappning, rotation och exponering måste kvalificeras för komponenten.

Måste partikelhastighet mätas direkt?

Endast när det styrande kravet eller den kvalificerade kontrollplanen kräver det. Varje direkt metod måste vara lämplig, kalibrerad eller validerad efter behov och korrelerad med den kontrollerade konfigurationen; den ersätter inte åberopade Almen- och komponentkontroller.

Viktiga slutsatser

  • Håll maskiningångar, partikelhastighet, Almenintensitet och komponenttäckning åtskilda.
  • Använd Ek = ½mv2 som en fysikalisk förklaring, inte en komplett processmodell.
  • Utveckla hastighet tillsammans med mediemassa, storlek, densitet, hårdhet, form och flöde.
  • Styr hela det pneumatiska systemet eller hjulaccelerationssystemet – inte enbart tryck eller varvtal.
  • Verifiera anslagsvinkel, åtkomst, täckningsgrad och yttillstånd på relevant komponentgeometri.
  • Behandla betydande ändringar i kulpeningsmedium, komponenter, väg eller inställning genom auktoriserad ändringskontroll.
  • Använd endast direkt hastighetsmätning genom en definierad och validerad mätväg.
