Kulowanie (ang. shot peening) wałów korbowych: obszary krytyczne i nadzór procesu

Kulowanie wału korbowego jest procesem umacniania powierzchni ukierunkowanym na określone cechy geometryczne. Zaokrąglenia, wyloty otworów olejowych i przejścia przekroju mogą być krytyczne pod względem zmęczeniowym, lecz ich znaczenie zależy od konstrukcji wału korbowego, materiału, obróbki cieplnej, obciążenia i kolejności operacji produkcyjnych. Celem jest odtworzenie zatwierdzonej obróbki w określonych obszarach bez uszkodzenia czopów, krawędzi, otworów i wymiarów ani naruszenia wcześniej uzyskanego stanu powierzchni.

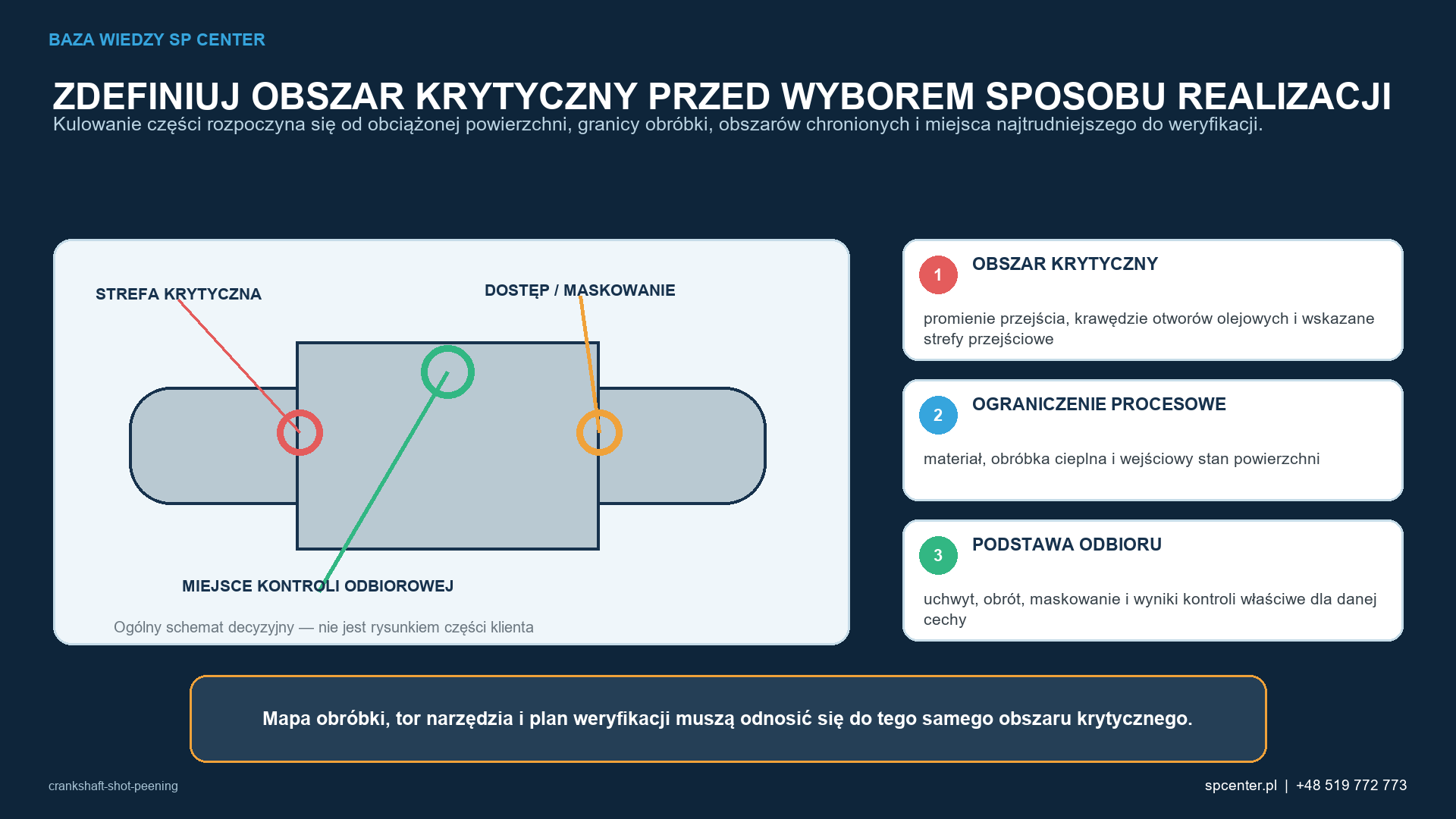

Ogólny schemat elementu łączy strefę krytyczną, dostęp lub maskowanie z miejscem kontroli odbiorczej.
Rysunek 1. Ogólny schemat elementu łączy strefę krytyczną, dostęp lub maskowanie z miejscem kontroli odbiorczej.

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania wałów korbowych. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.

Dlaczego opracowanie kulowania wału korbowego należy rozpocząć od mechanizmu uszkodzenia, a nie od nazwy części?

Wały korbowe są poddawane łącznym obciążeniom zginającym i skręcającym, lecz miejsce inicjacji pęknięcia zmęczeniowego zależy od konstrukcji i cyklu pracy. Nie należy zakładać, że każdy wał korbowy ulega uszkodzeniu w tym samym miejscu ani że kulować trzeba cały element. Obszary obróbki należy ustalić na podstawie zatwierdzonej dokumentacji inżynieryjnej i obowiązującego rysunku.

Co inżynierowie powinni wiedzieć o elementach geometrii wymagających jednoznacznej oceny?

Cecha Dlaczego może to być krytyczne Pytanie dotyczące nadzoru nad procesem
Zaokrąglenie czopa korbowodowego lub czopa głównego Geometria może powodować koncentrację naprężeń cyklicznych. Czy strumień może dotrzeć do całego określonego promienia bez uszkodzenia czopa?
Wylot otworu olejowego Lokalna geometria i stan po obróbce skrawaniem mogą zwiększać ryzyko inicjacji pęknięcia. Czy stan krawędzi, maskowanie i dostęp medium są jednoznacznie kontrolowane?
Przejście przekroju Lokalna zmiana ścieżki przenoszenia obciążenia i sztywności. Gdzie rozpoczyna się i kończy obróbka oraz czy jej granica jest zatwierdzona?
Czop lub powierzchnia uszczelniająca Mogą obowiązywać rygorystyczne wymagania dotyczące wykończenia powierzchni i wymiarów. Czy należy go wyłączyć z obróbki, zabezpieczyć lub skontrolować po procesie?

Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.

Tabela 1. Potencjalną krytyczność należy potwierdzić dla konkretnego wału korbowego; tabela ta nie jest uniwersalną mapą obróbki.

Co inżynierowie powinni wiedzieć o materiale, obróbce cieplnej i początkowym stanie powierzchni?

Stale kute, stale mikrostopowe, żeliwa oraz materiały utwardzane indukcyjnie i azotowane mogą reagować odmiennie. Na opracowanie procesu wpływają twardość, głębokość warstwy utwardzonej powierzchniowo, wcześniejsza obróbka plastyczna na zimno, stan po szlifowaniu i wady powierzchni. Zakwalifikowanego procesu nie należy przenosić między rodzinami wałów korbowych wyłącznie na podstawie ich nominalnego podobieństwa.

Co inżynierowie powinni wiedzieć o tym, że kolejność operacji procesu jest częścią projektu?

  • Potwierdź, czy kulowanie odbywa się przed czy po szlifowaniu wykańczającym, azotowaniu, hartowaniu indukcyjnym, dogniataniu zaokrągleń, polerowaniu i czyszczeniu.
  • Ocenić, czy dalsza operacja usuwa lub powoduje relaksację zamierzonego stanu powierzchni.
  • Nie zakładaj, że kulowanie i dogniatanie zaokrągleń są zamienne ani że ich skutki automatycznie się sumują.
  • Kontrolować zatwierdzoną kolejność operacji, kontrolę międzyoperacyjną i ścieżkę zatwierdzania zmian.

UWAGA INŻYNIERSKA Jeśli określono zarówno nagniatanie rolką promienia przejścia, jak i kulowanie, ich kolejność i wzajemne oddziaływanie wymagają jednoznacznej kwalifikacji. Każdy z tych procesów zmienia stan warstwy przypowierzchniowej i może wpływać na reakcję na kolejną operację.

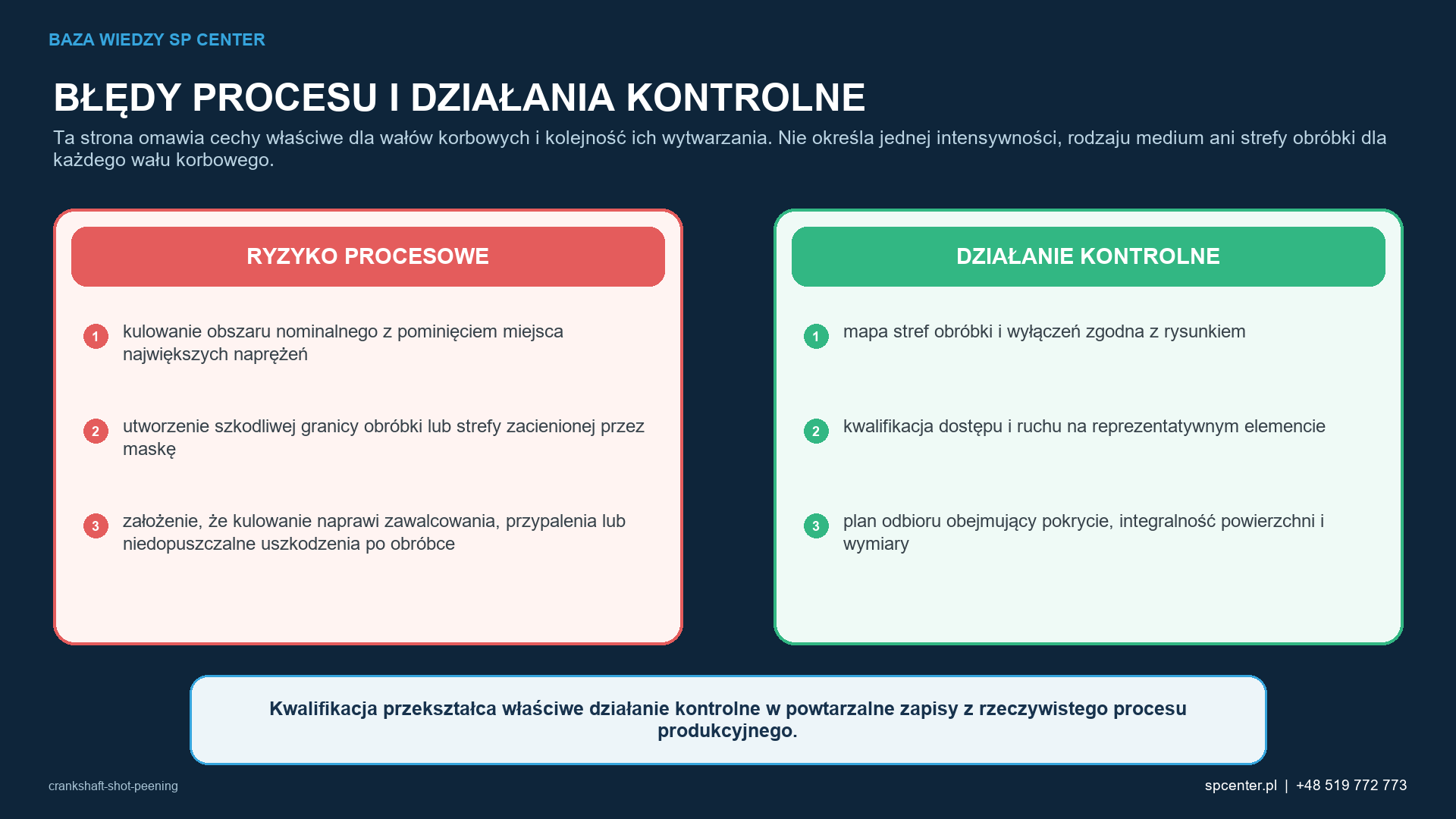

Ryzykom procesowym właściwym dla danego wyrobu przyporządkowano działania kwalifikacyjne i działania z zakresu nadzoru nad produkcją.
Rysunek 2. Ryzykom procesowym właściwym dla danego wyrobu przyporządkowano działania kwalifikacyjne i działania z zakresu nadzoru nad produkcją.

Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: wynikająca z rysunku mapa obróbki i wyłączeń, reprezentatywna kwalifikacja dostępu i ruchu oraz plan dopuszczenia pod względem pokrycia powierzchni, integralności powierzchni i wymiarów muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

Co inżynierowie powinni wiedzieć o tym, że intensywność, pokrycie powierzchni i dostęp to odrębne zagadnienia?

Kontrola Co pozwala ustalić Czego nie dowodzi
Intensywność Almena Znormalizowana miara oddziaływania strumienia medium. Pokrycie powierzchni zaokrąglenia przejściowego wału korbowego lub dopuszczalny stan czopa.
Ocena pokrycia powierzchni Zakres oddziaływania uderzeń na wskazany element, określony zgodnie z przywołaną metodą. Prawidłowa intensywność lub zakwalifikowany czas trwania cyklu.
Zakwalifikowana ekspozycja Czas produkcji, liczba przejść lub cykli dla zatwierdzonej konfiguracji. Akceptacja pokrycia powierzchni bez wymaganej oceny.
Kontrola części Powierzchnia, wymiary, granice oraz wymagany odbiór cech. Nieokreślona poprawa trwałości zmęczeniowej.

Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.

Tabela 2. Zgodny z wymaganiami wynik pomiaru Almena nie może zastąpić dowodów z rzeczywistej cechy geometryczne elementu.

Co inżynierowie powinni wiedzieć o uchwycie, ruchu i maskowaniu?

Proces musi utrzymywać wymaganą relację między strumieniem a każdą obrabianą cechą. Należy kontrolować obrót i indeksowanie części, położenie dyszy lub koła rzutowego, kąt, odległość roboczą, przepływ medium oraz ekspozycję. Maskowanie musi chronić wyłączone z obróbki czopy, otwory lub sąsiednie powierzchnie, nie powodując przy tym niezamierzonego zacienienia granicy obszaru obróbki.

Co inżynierowie powinni wiedzieć o integralności powierzchni i kontroli wymiarów?

  • Potwierdź stan po wcześniejszym szlifowaniu, polerowaniu i obróbce krawędzi.
  • Skontrolować pod kątem nadmiernych odcisków, fałd, uszkodzeń miejscowych i niezamierzonej obróbki.
  • Zweryfikować wymiary krytyczne, bicie lub odkształcenie, jeżeli wymagają tego przywołane wymagania.
  • Otwory olejowe i kanały należy utrzymywać w czystości i nie dopuszczać do uwięzienia w nich medium.
  • Walidację naprężeń szczątkowych lub właściwości zmęczeniowych należy przeprowadzać tylko wtedy, gdy wymaga tego zatwierdzony plan kwalifikacji.

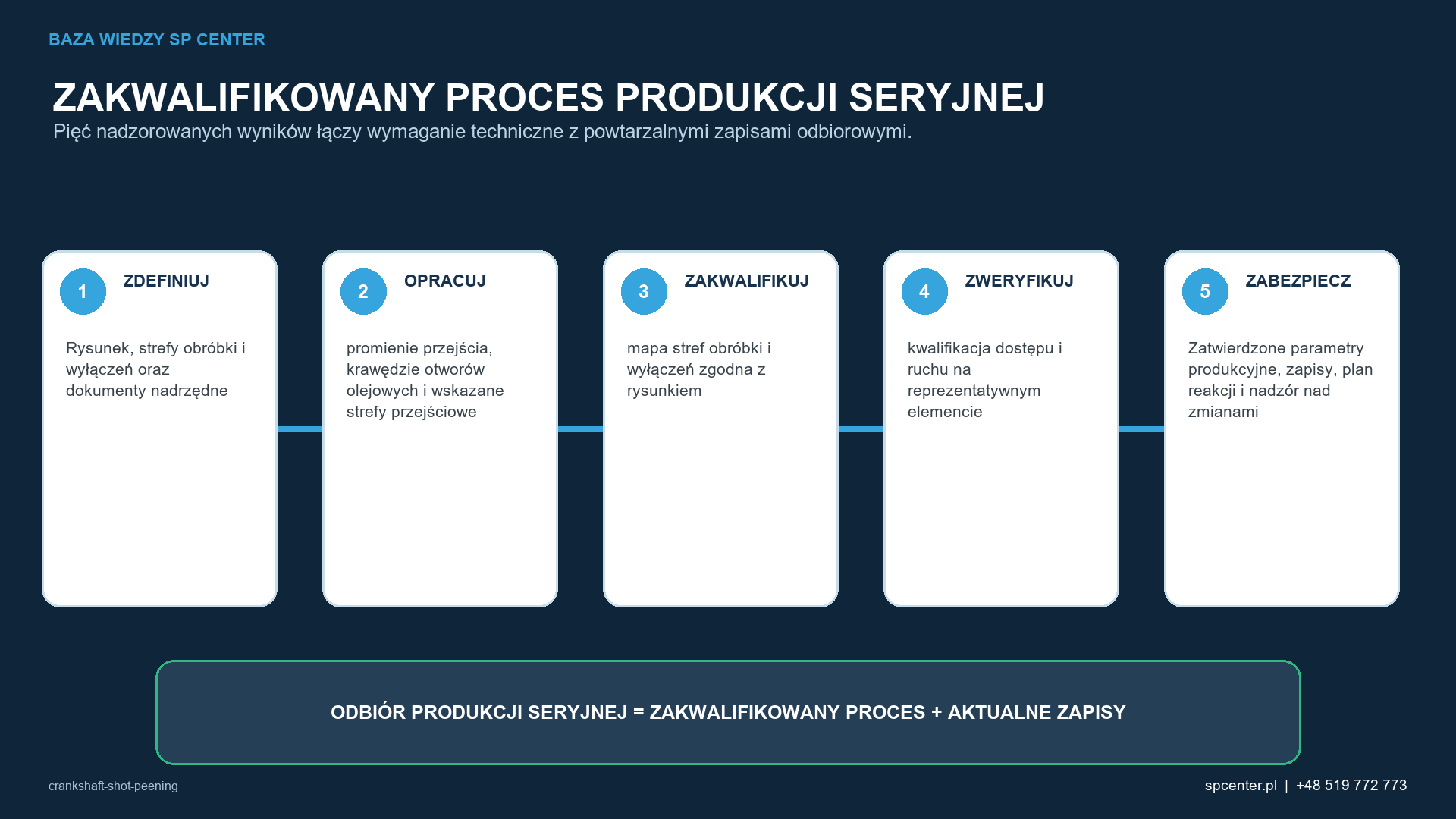

Pięć etapów łączy rysunek i prace rozwojowe z powtarzalnymi zapisami potwierdzającymi dopuszczenie produkcji seryjnej.
Rysunek 3. Pięć etapów łączy rysunek i prace rozwojowe z powtarzalnymi zapisami potwierdzającymi dopuszczenie produkcji seryjnej.

Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

Co inżynierowie powinni wiedzieć o kulowaniu w porównaniu z dogniataniem promieni przejścia?

Oba procesy mogą wprowadzać ściskające naprężenia szczątkowe, lecz wykorzystują odmienne mechanizmy kontaktu, oprzyrządowanie i środki sterowania procesem. Wyników opublikowanych dla określonych materiałów i geometrii próbek nie można bezpośrednio przenosić na inny wał korbowy. Dobór procesu lub ich połączenia musi wynikać z decyzji jednostki odpowiedzialnej za projekt, technologii wytwarzania i walidacji elementu.

Jak wygląda praktyczna sekwencja kwalifikacji?

Etap Wymagany wynik
1. Przegląd wymagań Nadzorowany rysunek, materiał, obróbka cieplna, obszary, wyłączenia i kolejność procesu.
2. Przegląd cech geometrycznych i dostępu Krytyczne promienie, otwory, granice, maskowanie i przebieg kontroli.
3. Opracowanie procesu Dokumentacja potwierdzająca medium, urządzenie, ruch, nasycenie/intensywność oraz pokrycie/ekspozycję.
4. Ocena części Integralność powierzchni, wymiary, czystość i wymagana walidacja.
5. Nadzór produkcji seryjnej Zatwierdzona konfiguracja stanowiska, zasady kontroli medium do kulowania, zapisy, plan reagowania i zarządzanie zmianami.

Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.

Tabela 3. Każdy etap eliminuje inne ryzyko właściwe dla wału korbowego.

Jak należy zakwalifikować i zamówić kulowanie wałów korbowych — obszary krytyczne i sterowanie procesem?

Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania wałów korbowych oraz kontroli obszarów krytycznych i procesu przegląd techniczny powinien obejmować zaokrąglenia, krawędzie otworów olejowych i określone strefy przejściowe, materiał, obróbkę cieplną i początkowy stan powierzchni, uchwyt, obrót, maskowanie oraz dokumentację potwierdzającą dotyczącą poszczególnych cech. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.

Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: kulowanie obszaru nominalnego z pominięciem miejsca o największym naprężeniu, tworzenie szkodliwej granicy obróbki lub cienia maskowania oraz założenie, że kulowanie może naprawić zawalcowania, przypalenia albo niedopuszczalne uszkodzenia po obróbce skrawaniem. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.

Dane wejściowe zapytania ofertowego Dlaczego to ma znaczenie
Nadzorowany rysunek i jego wydanie Określa tożsamość części, strefy obróbki, granice i wyłączenia.
Materiał, obróbka cieplna i powierzchnia przed procesem Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji.
Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru.
Geometria, wymiary, masa i cechy reprezentatywne Potwierdza wykonalność procesu w odniesieniu do zaokrągleń, krawędzi otworów olejowych i określonych stref przejściowych oraz miejsca o najtrudniejszym dostępie.
Liczba części, zasady tworzenia partii i plan dostaw Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej.
Wymagania dotyczące powierzchni, wymiarów i zapisów Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia.

Tabela 4. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.

MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.

Jakie powszechne błędne przekonania na temat kulowania wałów korbowych — obszarów krytycznych i nadzoru nad procesem — wymagają sprostowania?

SPRAWDŹ „Należy kulować cały wał korbowy”. Jako zasada uniwersalna jest to fałsz; zakres określa rysunek.

SPRAWDŹ „Większa intensywność zawsze zwiększa trwałość wału korbowego”. Fałsz; decydują zakwalifikowane okno procesu i stan powierzchni.

SPRAWDŹ „Kulowanie zastępuje nagniatanie promieni przejścia”. Fałsz; są to różne procesy.

SPRAWDŹ „Prawidłowy wynik Almena dowodzi prawidłowego obrobienia promienia przejścia”. Fałsz; dostęp, pokrycie i akceptacja powierzchni pozostają odrębnymi kwestiami.

SPRAWDŹ „Ten sam proces jest odpowiedni dla każdego wału korbowego”. Fałsz; znaczenie mają materiał, geometria, obróbka cieplna i kolejność operacji.

Często zadawane pytania o kulowanie wałów korbowych — obszary krytyczne i kontrola procesu

Czym jest kulowanie wału korbowego?

Kulowanie wału korbowego jest procesem umacniania powierzchni ukierunkowanym na określone cechy geometryczne. Zaokrąglenia, wyloty otworów olejowych i przejścia przekroju mogą być krytyczne pod względem zmęczeniowym, lecz ich znaczenie zależy od konstrukcji wału korbowego, materiału, obróbki cieplnej, obciążenia i kolejności operacji produkcyjnych.

Które obszary wału korbowego są zwykle analizowane pod kątem kulowania?

Przegląd kulowania wału korbowego zwykle rozpoczyna się od zaokrągleń krytycznych pod względem zmęczeniowym, przejść, krawędzi otworów olejowych i wszelkich stref określonych na rysunku. Jednostka odpowiedzialna za konstrukcję musi wskazać wymagane powierzchnie i granice dla danego wału korbowego.

Czy kulowanie jest tym samym co nagniatanie promieni przejścia wału korbowego?

Kulowanie i nagniatanie promieni przejściowych to różne metody ulepszania powierzchni. Wywołują różne pola odkształceń oraz mają inne ograniczenia geometryczne, wymagania dotyczące oprzyrządowania i dokumentacji kwalifikacyjnej, dlatego nie należy zastępować jednej metody drugą bez zatwierdzenia przez konstruktora.

Jakie zmienne wpływają na kulowanie wałów korbowych?

Kulowanie wału korbowego zależy od zaokrągleń, krawędzi otworów olejowych i określonych stref przejściowych, materiału, obróbki cieplnej i wejściowego stanu powierzchni, uchwytu, obrotu, maskowania oraz dokumentacji potwierdzającej odnoszącej się do konkretnych cech. Przebieg procesu produkcyjnego musi również obejmować nadzór nad wynikającą z rysunku mapą obszarów podlegających obróbce i wyłączeń, kwalifikacją reprezentatywnego dostępu i ruchu, pokryciem powierzchni, integralnością powierzchni oraz planem zatwierdzania wymiarów.

Czy prawidłowa intensywność Almena potwierdza dopuszczalność kulowania wału korbowego?

Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł dotyczy cech charakterystycznych wałów korbowych i kolejności operacji produkcyjnych. Nie określa jednej intensywności, jednego medium ani jednej strefy obróbki dla każdej konstrukcji wału korbowego.

Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące kulowania wałów korbowych?

Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.

Jakie normy mają zastosowanie do kulowania wałów korbowych?

Dokumenty mające zastosowanie zależą od umowy i danego elementu. W niniejszym przewodniku sprawdzono dane wydawców, w tym AMS2430U, ARP7488, SAE J443_202512 i SAE J2277_202301, jednak nadrzędne pozostają rewizje przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.

Czy SP Center może ocenić wymagania dotyczące kulowania wału korbowego?

Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].

Jakie są najważniejsze wnioski?

  • Obrabiać wyłącznie zatwierdzone obszary krytyczne zmęczeniowo.
  • Kontrolować pełną kolejność operacji produkcyjnych, w tym szlifowanie, obróbkę cieplną i nagniatanie zaokrągleń.
  • Należy rozróżniać intensywność Almena, pokrycie, zakwalifikowaną ekspozycję oraz dopuszczenie części.
  • Zweryfikować rzeczywisty dostęp do zaokrąglenia i otworu olejowego.
  • Chronić powierzchnie funkcjonalne oraz sprawdzać czystość i wymiary.

Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?

Które źródła techniczne stanowią podstawę tego poradnika?

1. SAE International, AMS2430U, Kulowanie (2018).

2. SAE International, ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania (2018).

3. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.

4. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.

5. Gundlach, R. Semchyshen, M. Whelan, E., Notch Sensitivity and Fatigue in Austempered Ductile Iron, SAE 980685 (1998).

6. Burrell, N. K., Controlled Shot Peening of Automotive Components, SAE 850365 (1985).

7. Park, H. Ko, Y. Jung, S., Fatigue Life Analysis of Crankshaft at Various Surface Treatments, SAE 2001-01-3374 (2001).

8. SAE J2441_202511, Kulowanie

NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
