Ako vytvoriť zóny úpravy, prístup, maskovanie a overenie okolo prvkov kľukového hriadeľa kritických z hľadiska únavy
Guľôčkovanie kľukového hriadeľa je proces guľôčkovania povrchu špecifický pre daný prvok. Zaoblenia, výstupy z olejových otvorov a prechody rezov môžu byť kritické z hľadiska únavy, ale ich relevantnosť závisí od konštrukcie kľukového hriadeľa, materiálu, tepelného spracovania, zaťaženia a výrobného postupu. Cieľom je reprodukovať autorizované ošetrenie na definovaných plochách bez poškodenia čapov, hrán, otvorov, rozmerov alebo predtým vygenerovaných povrchových podmienok.
Prečo by sa malo guľôčkovanie kľukového hriadeľa začať mechanizmom zlyhania a nie názvom komponentu?
Kľukové hriadele sú vystavené kombinovanému ohybovému a torznému zaťaženiu, ale miesto iniciácie únavovej trhliny závisí od konštrukcie a prevádzkového cyklu. Nepredpokladajte, že každý kľukový hriadeľ zlyhá na rovnakom mieste alebo že sa má guľôčkovať celá súčiastka. Ošetrované oblasti stanovte podľa schválených technických podkladov a riadeného výkresu.

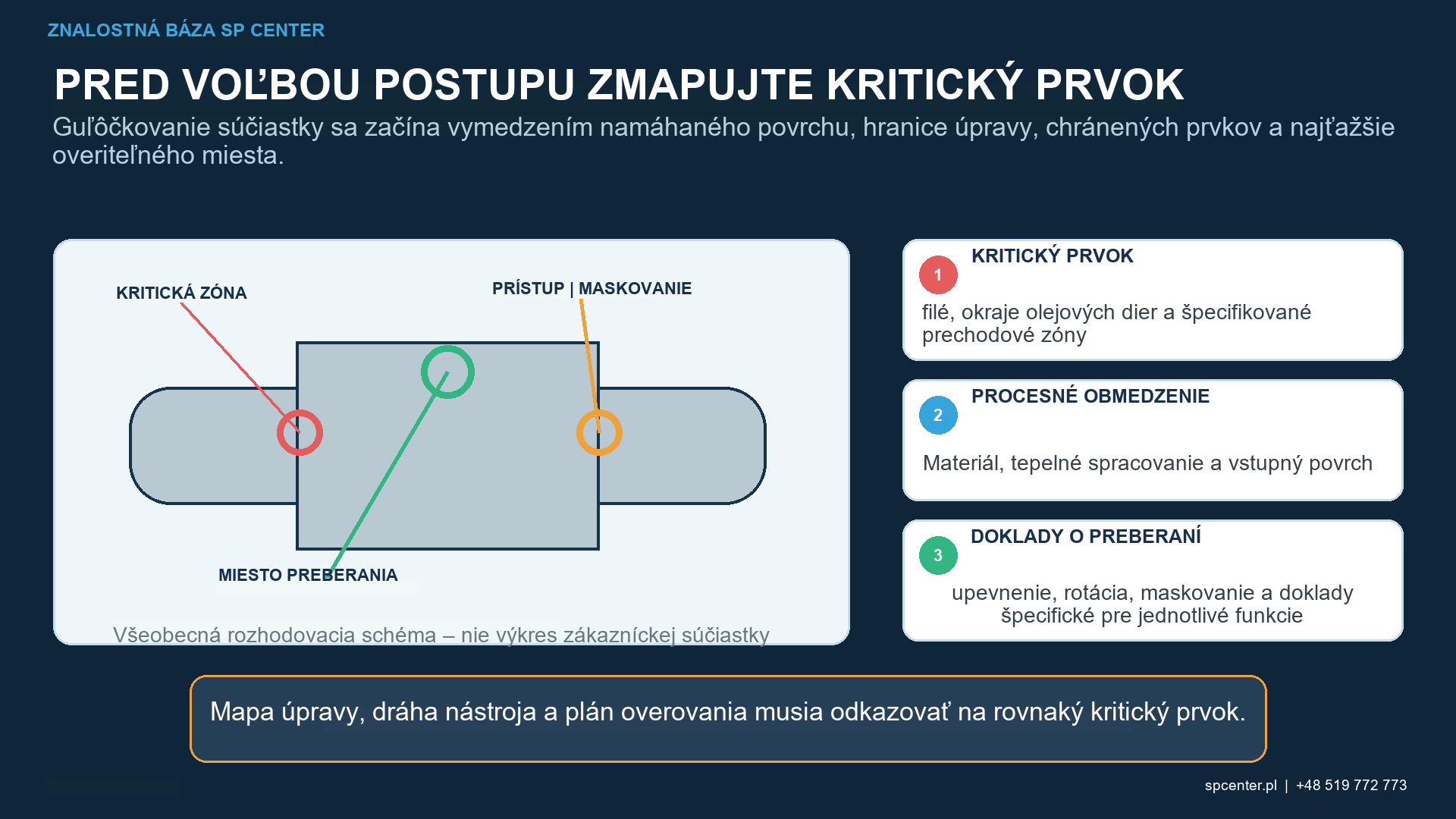

Ktoré prvky kľukového hriadeľa vyžadujú explicitné preskúmanie?
| Funkcia | Prečo to môže byť kritické | Otázka týkajúca sa riadenia procesu |
|---|---|---|
| Zaoblenie kľukového čapu alebo hlavného čapu | Geometria môže koncentrovať cyklické napätie. | Môže prúd dosiahnuť plný definovaný polomer bez poškodenia čapu? |
| Výstup z olejového otvoru | Lokálna geometria a podmienky obrábania môžu zvýšiť riziko vzniku. | Sú podmienky hrán, maskovanie a prístup k médiám explicitne kontrolované? |
| Prechod rezu | Trajektória zaťaženia a tuhosť sa menia lokálne. | Kde sa začína/končí spracovanie a je hranica autorizovaná? |
| Čap alebo tesniaca plocha | Môže mať prísne požiadavky na povrchovú úpravu a rozmery. | Musí byť po spracovaní vylúčený, chránený alebo skontrolovaný? |
Tabuľka 1. Potenciálna kritickosť sa musí potvrdiť pre skutočný kľukový hriadeľ; táto tabuľka nie je univerzálnou mapou spracovania.
Ako materiál, tepelné spracovanie a stav vstupného povrchu ovplyvňujú proces?
Kované ocele, mikrolegované ocele, liatiny, indukčne kalené a nitridované podmienky môžu reagovať odlišne. Tvrdosť, hĺbka povrchovo spevnenej vrstvy, predchádzajúca tvárnenie za studena, stav brúsenia a povrchové chyby ovplyvňujú vývoj procesu. Kvalifikovaný proces by sa nemal prenášať medzi rodinami kľukových hriadeľov len na základe nominálnej podobnosti.
Prečo je výrobná postupnosť súčasťou návrhu procesu?
- Overte, či guľôčkovanie prebieha pred konečným brúsením, nitridovaním, indukčným kalením, valčekovaním prechodových polomerov, leštením a čistením, alebo až po týchto operáciách.
- Vyhodnoťte, či následná operácia odstráni alebo uvoľní zamýšľaný stav povrchu.
- Nepredpokladajte, že guľôčkovanie a valčekovanie prechodových polomerov sú zameniteľné alebo že sa ich účinky automaticky sčítavajú.
- Kontrolujte autorizovanú objednávku, medzikontrolu a postup schvaľovania zmien.
INŽINIERSKA POZNÁMKA Ak je špecifikované valcovanie zaoblenia a guľôčkovanie, ich postupnosť a interakcia vyžadujú explicitnú kvalifikáciu. Každá z nich mení stav blízko povrchu a môže ovplyvniť odozvu na ďalšiu operáciu.
Prečo sa musí intenzita, pokrytie a prístup k prvkom hodnotiť samostatne?
| Riadenie | Čo sa stanovuje | Čo to nedokazuje |
|---|---|---|
| Almenova intenzita | Štandardizovaná odozva guľôčkovacieho prúdu. | Pokrytie zaoblenia kľukového hriadeľa alebo prijateľný stav čapu. |
| Vyhodnotenie pokrytia | Ovplyvnený rozsah špecifikovaného prvku v rámci vyvolanej metódy. | Správna intenzita alebo kvalifikované trvanie cyklu. |
| Kvalifikovaná expozícia | Čas výroby, priechody alebo cykly pre schválené nastavenie. | Akceptácia pokrytia bez predpísaného hodnotenia. |
| Komponent kontrola | Akceptácia povrchu, rozmerov, hraníc a požadovaného prvku. | Nešpecifikované zlepšenie únavovej životnosti. |
Tabuľka 2. Zhodný Almenov výsledok nemôže nahradiť doklady zo skutočného prvku.
Ako by sa malo riadiť upínanie, pohyb a maskovanie?
Proces musí zachovať požadovaný vzťah medzi prúdom a každým ošetrovaným prvkom. Musí sa riadiť otáčanie dielu, indexovanie, poloha trysky alebo kolesa, uhol, odstupová vzdialenosť, prietok média a expozícia. Maskovanie musí chrániť vylúčené čapy, otvory alebo susedné povrchy bez neúmyselného zatienenia hranice ošetrovania.
Ako by sa mala riešiť kontrola integrity povrchu a rozmerov?
- Potvrďte vstupné brúsenie, leštenie a stav hrán.
- Skontrolujte nadmerné vtlačenie, prehyby, lokálne poškodenie a neúmyselné ošetrovanie.
- Overte kritické rozmery, hádzavosť alebo deformáciu, kde sa vyskytnú.
- Udržujte olejové otvory a priechody čisté a bez zachytených médií.
- Validáciu zvyškového napätia alebo únavy aplikujte iba vtedy, ak to vyžaduje schválený kvalifikačný plán.
Ako sa guľôčkovanie líši od valcovania zaoblenia?
Oba procesy môžu zaviesť tlakové zvyškové napätie, ale používajú odlišné kontaktné mechanizmy, nástroje a riadenie procesu. Publikované výsledky pre špecifické materiály a geometrie vzoriek nie je možné priamo preniesť na iný kľukový hriadeľ. Výber alebo kombinácia musí zodpovedať konštrukčnej autorite, výrobnej postupu a validácii komponentov.

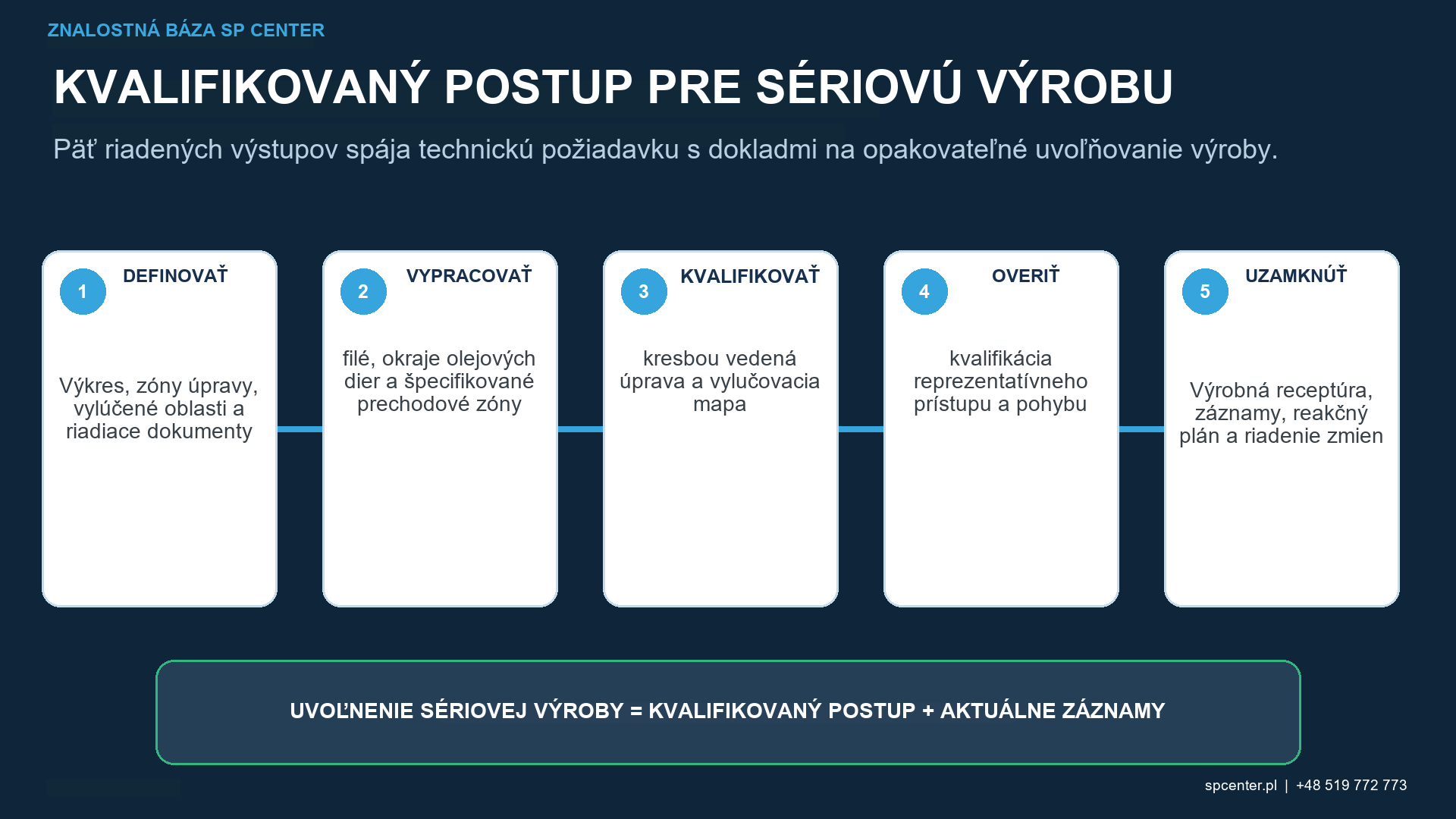

Čo je praktická kvalifikačná postupnosť?
| Fáza | Požadovaný výstup |
|---|---|
| 1. Preskúmanie požiadaviek | Riadený výkres, materiál, tepelné spracovanie, oblasti, vylúčenia a poradie procesu. |
| 2. Preskúmanie prvkov a prístupu | Kritické polomery, otvory, hranice, maskovanie a postup kontroly. |
| 3. Vývoj procesu | Médiá, zariadenia, pohyb, saturácia/intenzita a doklady o pokrytí/expozícii. |
| 4. Vyhodnotenie komponentov | Integrita povrchu, rozmery, čistota a požadované overenie. |
| 5. Sériové riadenie | Schválené nastavenie, ovládacie prvky médií, záznamy, reakčný plán a riadenie zmien. |
Tabuľka 3. Každý stupeň uzatvára iné riziko špecifické pre kľukový hriadeľ.
Ako by sa malo špecifikovať a kvalifikovať guľôčkovanie kľukového hriadeľa?
Kvalifikácia musí prepojiť skutočný komponent s kontrolovanou výrobnou cestou. V prípade guľôčkovania kľukového hriadeľa by sa technické preskúmanie malo zaoberať zaobleniami, okrajmi olejových otvorov a špecifikovanými prechodovými zónami, materiálom, tepelným spracovaním a vstupným povrchom, upínaním, rotáciou, maskovaním a dokladmi špecifickými pre dané prvky. Úspešná skúška nie je prenosná, ak sa zariadenie, médiá, nástroje, geometria, pohyb, príprava alebo metóda prijatia zmenia bez preskúmania.

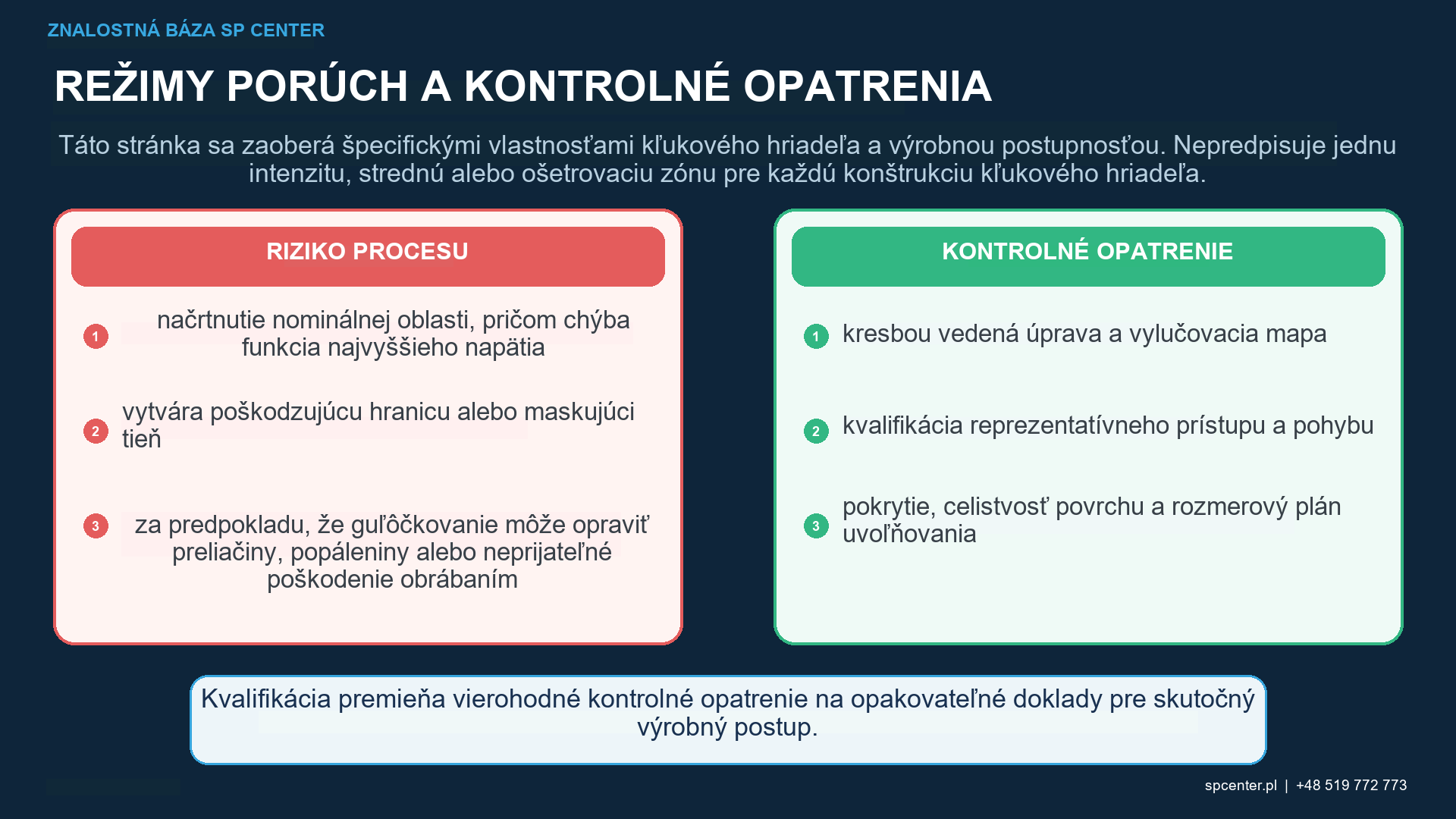

Plán uvoľnenia by sa mal zaoberať rizikami špecifickými pre daný komponent: guľôčkovanie nominálnej oblasti bez prvku s najvyšším namáhaním, vytvorenie škodlivej hranice alebo maskovacieho tieňa, za predpokladu, že guľôčkovanie dokáže opraviť prekrytia, spáleniny alebo neprijateľné poškodenia obrábaním. SP Center môže navrhnúť realizovateľné práce a postup riadenia procesu, ale výkres, použité špecifikácie, schválené odchýlky a prenesené požiadavky zákazníka zostávajú zmluvnou autoritou.
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité |
|---|---|
| Riadený výkres a revízia | Definuje identitu dielu, zóny spracovania, hranice a vylúčenia. |
| Materiál, tepelné spracovanie a vstupný povrch | Podporuje médiá, poškodenie, drsnosť, kontamináciu a kontrolu postupnosti. |
| Riadiace špecifikácie a prenesené požiadavky zákazníka | Identifikuje autoritu pre intenzitu, pokrytie, médiá, záznamy a prijatie. |
| Geometria, veľkosť, hmotnosť a reprezentatívne prvky | Podporuje realizovateľnosť pre zaoblenia, okraje olejových otvorov a špecifikované prechodové zóny a miesto s najhorším prístupom. |
| Množstvá, logika šarže a plán dodávok | Umožňuje definovať výrobný postup, kapacitný plán, úroveň sledovateľnosti a komerčný základ. |
| Požiadavky na povrch, rozmery a záznamy | Zabraňuje tomu, aby sa intenzita alebo pokrytie považovali za jediný doklad o uvoľnení. |
Tabuľka 4. Vstupy RFQ pre kontrolovanú kontrolu projektu.
PODPORA PRE RFQ Pošlite kontrolovaný výkres, požiadavky a množstvo na adresu biuro@spcenter.pl. Pre úvodnú diskusiu o uskutočniteľnosti volajte +48 519 772 773.
Ktorým mylným predstavám o guľôčkovaní kľukového hriadeľa by sa malo vyhnúť?
Predpoklad „Celý kľukový hriadeľ by sa mal guľôčkovať.“ nie je spoľahlivé inžinierske pravidlo. Výkres definuje rozsah.
Predpoklad „Vyššia intenzita vždy zvyšuje životnosť kľukového hriadeľa.“ nie je spoľahlivé inžinierske pravidlo. Rozhoduje kvalifikované okno a stav povrchu.
Predpoklad „Guľôčkovanie nahrádza valcovanie zaoblenia.“ nie je spoľahlivé inžinierske pravidlo. Sú to odlišné procesy.
Predpoklad „Správny Almenov výsledok dokazuje, že zaoblenie je správne.“ nie je spoľahlivé inžinierske pravidlo. Prístup, pokrytie a akceptácia povrchu zostávajú oddelené.
Predpoklad „Rovnaký proces sa hodí pre každý kľukový hriadeľ.“ nie je spoľahlivé inžinierske pravidlo. Záleží na materiáli, geometrii, tepelnom spracovaní a postupnosti.
Často kladené otázky o guľôčkovaní kľukového hriadeľa
Čo je guľôčkovanie kľukového hriadeľa?
Guľôčkovanie kľukového hriadeľa je proces zdokonaľovania povrchu špecifický pre daný prvok. Zaoblenia, výstupy z olejových otvorov a prechody sekcií môžu byť kritické z hľadiska únavy, ale ich relevantnosť závisí od konštrukcie kľukového hriadeľa, materiálu, tepelného spracovania, zaťaženia a výrobného postupu.
Ktoré oblasti kľukového hriadeľa sa bežne kontrolujú na guľôčkovanie?
Kontroly guľôčkovania kľukového hriadeľa zvyčajne začínajú zaobleniami, prechodmi, okrajmi olejových otvorov a akýmikoľvek zónami definovanými výkresom, ktoré sú kritické z hľadiska únavy. Konštrukčný orgán musí identifikovať požadované povrchy a hranice pre skutočný kľukový hriadeľ.
Je guľôčkovanie to isté ako valcovanie zaoblení na kľukovom hriadeli?
Guľôčkovanie a valcovanie zaoblení sú rôzne postupy zdokonaľovania povrchu. Ukladajú rôzne deformačné polia, geometrické obmedzenia, požiadavky na nástroje a kvalifikačné doklady, takže jeden by sa nemal nahrádzať druhým bez schválenia návrhu.
Ktoré premenné riadia guľôčkovanie kľukového hriadeľa?
Guľôčkovanie kľukového hriadeľa závisí od zaoblení, hrán olejových otvorov a špecifikovaných prechodových zón, materiálu, tepelného spracovania a vstupného povrchu, upínacieho prípravku, rotácie, maskovania a dokladov špecifických pre daný prvok. Výrobná cesta musí tiež riadiť mapu spracovania a vylúčenia na základe výkresu, reprezentatívnu kvalifikáciu prístupu a pohybu, pokrytie, integritu povrchu a plán uvoľnenia rozmerov.
Dokazuje správna Almenova intenzita, že guľôčkovanie kľukového hriadeľa je prijateľné?
Správna Almenova intenzita dokazuje iba štandardizovanú odozvu prúdu požadovanú odkazovaným postupom. Táto stránka sa zaoberá špecifickými vlastnosťami kľukového hriadeľa a výrobnou postupnosťou. Nepredpisuje jednu intenzitu, médium alebo zónu spracovania pre každý návrh kľukového hriadeľa.
Čo by mala obsahovať žiadosť o cenovú ponuku na guľôčkovanie kľukového hriadeľa?
Pošlite kontrolovaný výkres a revíziu, materiál a tepelné spracovanie, požadované spracovanie a vylúčené zóny, riadiace špecifikácie, požiadavky na intenzitu a pokrytie, množstvá, povrchové a rozmerové limity a požadované záznamy.
Ktoré normy sa vzťahujú na guľôčkovanie kľukového hriadeľa?
Príslušné dokumenty závisia od zmluvy a komponentu. Medzi relevantné technické referencie patria AMS2430U, ARP7488, SAE J443_202512 a SAE J2277_202301, ale revízie uvedené vo výkrese a prenesených požiadavkách zákazníka zostávajú smerodajné.
Môže SP Center posúdiť požiadavku na guľôčkovanie kľukového hriadeľa?
Áno. SP Center môže preskúmať uskutočniteľnosť, procesné kontroly, skúšky, kvalifikačné doklady a sériové požiadavky v rámci svojej potvrdenej spôsobilosti a rozsahu schválenia. Zavolajte na +48 519 772 773 alebo pošlite kontrolovanú dokumentáciu na biuro@spcenter.pl.
Aké sú kľúčové poznatky?
- Ošetrujte iba autorizované oblasti kritické z hľadiska únavy materiálu.
- Kontrolujte celý výrobný postup vrátane brúsenia, tepelného spracovania a valcovania zaoblení.
- Udržujte Almenovu intenzitu, pokrytie, kvalifikovanú expozíciu a uvoľnenie komponentu oddelene.
- Overte skutočný prístup k zaobleniu a olejovému otvoru.
- Chráňte funkčné povrchy a overte čistotu a rozmery.
Ktoré súvisiace príručky SP Center by ste si mali prečítať ďalej?
Ktoré technické referencie podporujú túto príručku?
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
6. Burrell, N. K., Riadené guľôčkovanie automobilových komponentov, SAE 850365 (1985).
8. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
REFERENČNÁ KONTROLA Použite kompletné revízie uvedené vo výkrese, zmluve a prenesených požiadavkách zákazníka. Tento článok poskytuje technický kontext a nenahrádza kontrolované požiadavky.
