Behandlungszonen am Ausfallmechanismus ausrichten, Zugang zu Übergangsradien und Ölbohrungen nachweisen und Funktionsflächen schützen
Das Verfestigungsstrahlen von Kurbelwellen ist eine merkmalsbezogene Oberflächenbehandlung. Übergangsradien an Haupt- und Pleuellagerzapfen, Ölbohrungsaustritte und Querschnittsübergänge können ermüdungskritisch sein; ihre Bedeutung hängt jedoch von Konstruktion, Werkstoff, Wärmebehandlung, Belastung und Fertigungsfolge ab. Ziel ist eine reproduzierbare, freigegebene Behandlung der zeichnungsbezogenen Flächen, ohne Lagerstellen, Dichtflächen, Kanten, Bohrungen, Maße oder bereits erzeugte Oberflächenzustände zu beeinträchtigen.

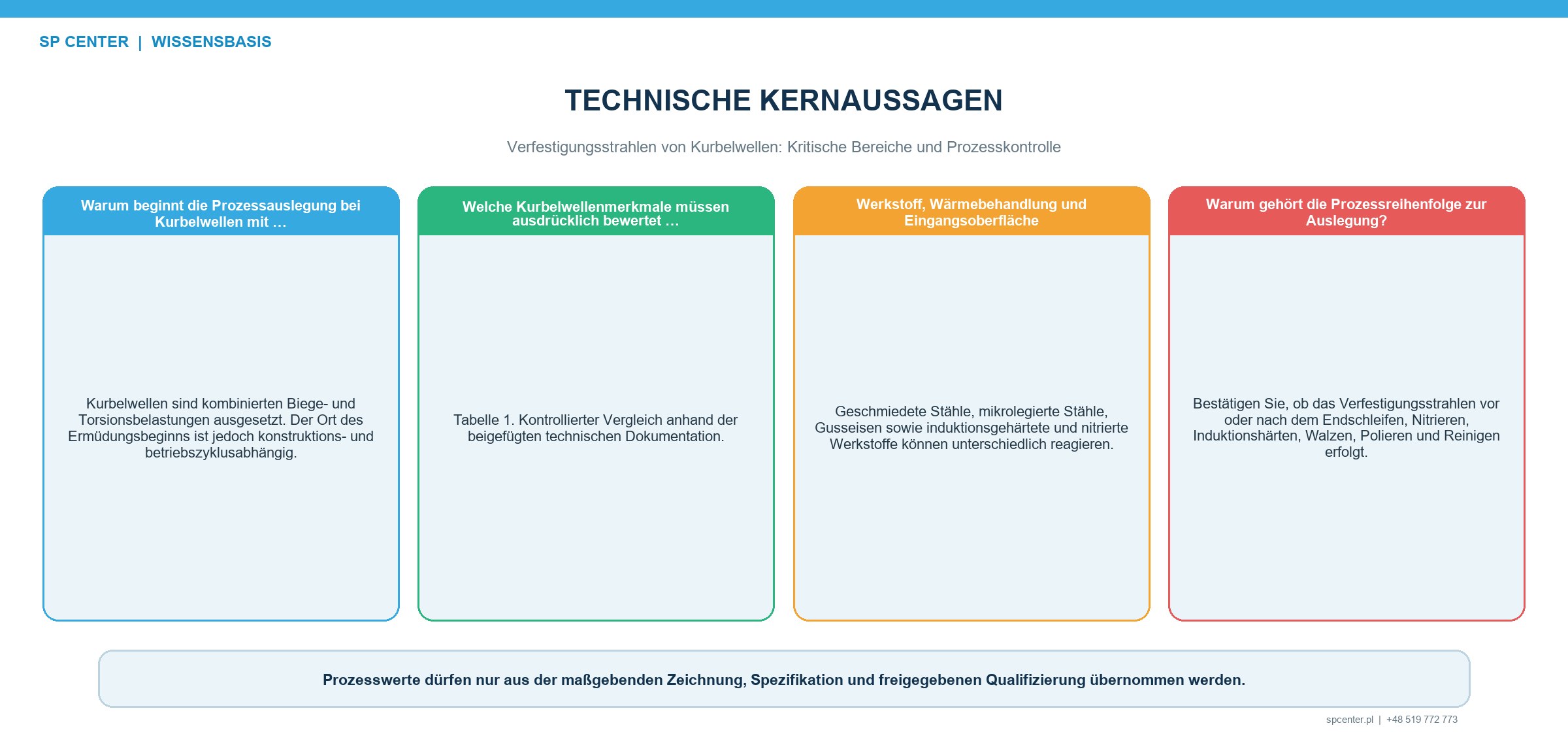

Warum beginnt die Auslegung beim Ausfallmechanismus?
Kurbelwellen erfahren kombinierte Biege- und Torsionsbeanspruchung. Der Ort der Rissinitiierung ist dennoch konstruktions-, werkstoff-, fertigungs- und lastkollektivabhängig. Deshalb darf weder vorausgesetzt werden, dass jede Kurbelwelle an demselben Merkmal versagt, noch dass das gesamte Bauteil zu behandeln ist.
Die Behandlungsfläche folgt der kontrollierten Zeichnung, den herangezogenen Spezifikationen und den freigegebenen technischen Nachweisen. Eine Lebensdauer- oder Tragfähigkeitsaussage ist nur innerhalb dieser Konstruktions- und Qualifikationsgrundlage zulässig.
Welche Kurbelwellenmerkmale benötigen eine eigene Entscheidung?
| Kurbelwellenmerkmal | Mögliche technische Bedeutung | Frage zur Prozessbeherrschung |
|---|---|---|
| Übergangsradius am Hauptlagerzapfen | Örtliche Spannungskonzentration unter zyklischer Biege- und Torsionslast | Erreicht der qualifizierte Strahl den vollständigen zeichnungsbezogenen Radius, ohne die Lagerfläche zu beeinträchtigen? |
| Übergangsradius am Pleuellagerzapfen | Kritikalität hängt von Geometrie, Lastpfad, Werkstoff und Fertigungszustand ab | Sind beide Seiten, alle Übergänge und die am schwersten zugängliche Stelle nachgewiesen? |
| Ölbohrungsaustritt | Kantenform und Bearbeitungszustand können die Rissinitiierung beeinflussen | Sind Kante, Zugang, Maskierung, Reinigung und Bedeckungsgrad eindeutig festgelegt? |
| Querschnittsübergang | Steifigkeit und Lastpfad ändern sich örtlich | Wo beginnen und enden Behandlung und Übergangszone, und wer hat die Grenze freigegeben? |
| Lager-, Dicht- oder Passfläche | Funktion hängt von Oberfläche, Form und Maßhaltigkeit ab | Wird die Fläche behandelt, ausgeschlossen oder geschützt, und welche Nachprüfung ist gefordert? |
| Ölkanal und Bohrung | Strahlmittelrückstände können Funktion und Sauberkeit gefährden | Ist der Reinigungs- und Sauberkeitsnachweis für alle Kanäle wirksam? |
Tabelle 1. Die tatsächliche Kritikalität ist für die jeweilige Kurbelwelle zu bestätigen; die Tabelle ist kein allgemeiner Behandlungsplan.
Wie beeinflussen Werkstoff und Randschicht den Prozess?
Geschmiedete Stähle, mikrolegierte Stähle und Gusseisen sowie induktiv gehärtete oder nitrierte Zustände können unterschiedlich reagieren. Härteverlauf, Randschichttiefe, Mikrostruktur, vorherige Kaltverformung, Schleifzustand und Oberflächenfehler beeinflussen das zulässige Prozessfenster.
Ein qualifizierter Prozess darf nicht allein aufgrund ähnlicher Nennmaße auf eine andere Kurbelwellenfamilie übertragen werden. Werkstoff, Wärmebehandlung, Radius, Ölbohrungsgeometrie, Oberflächenzustand, Vorrichtung und Prüfbarkeit müssen repräsentativ sein.
Warum gehört die Fertigungsreihenfolge zur Qualifizierung?
| Fertigungszustand oder Arbeitsgang | Kurbelwellenspezifisches Risiko | Qualifizierungsfrage |
|---|---|---|
| Schleifen und Polieren | Nachträglicher Materialabtrag kann die beeinflusste Randschicht teilweise entfernen; vorheriges Schleifen kann Schleifbrand oder Schäden hinterlassen | Welche Reihenfolge ist zeichnungsbezogen freigegeben und wie wird der Eingangs-/Endzustand geprüft? |
| Induktivhärten oder Nitrieren | Härteverlauf und Randschichtempfindlichkeit beeinflussen das Prozessfenster | Wird im tatsächlichen Wärmebehandlungszustand qualifiziert? |
| Festwalzen der Übergangsradien | Anderer Kontaktmechanismus und anderes Verformungsfeld als beim Strahlen | Sind Reihenfolge, Wechselwirkung und Abnahmekriterien beider Verfahren ausdrücklich freigegeben? |
| Entgraten und Kantenbearbeitung | Geänderte Kantenform kann Ausfallstelle, Maskierungsgrenze und Strahlzugang verändern | Ist der Zustand vor dem Strahlen definiert und gegen die Zeichnung geprüft? |
| Reinigung und Korrosionsschutz | Verbliebenes Strahlmittel oder nachfolgende Behandlung kann Sauberkeit und Oberfläche verändern | Sind Reinigungsroute, Medienfreiheit und nachfolgende Verträglichkeit nachgewiesen? |
Tabelle 2. Jeder vor- oder nachgelagerte Arbeitsgang kann den Eingangs- oder Endzustand der Randschicht verändern.
Wenn Verfestigungsstrahlen und Festwalzen der Übergangsradien beide gefordert sind, müssen Reihenfolge und Wechselwirkung ausdrücklich qualifiziert sein. Die Verfahren sind weder austauschbar noch automatisch additiv. Eine nachfolgende Bearbeitung kann einen Teil der beeinflussten Randschicht entfernen oder entspannen.
Warum sind Intensität, Bedeckungsgrad und Zugang getrennte Nachweise?
| Nachweisebene | Was sie belegt | Was sie allein nicht belegt |
|---|---|---|
| Almen-Intensität | Standardisierte Reaktion des Strahls in definierter Prüfstreifen- und Halterkonfiguration | Zugang oder vollständigen Bedeckungsgrad am Übergangsradius |
| Bedeckungsgradprüfung | Bedeckung der vorgeschriebenen Fläche mit Aufpralleindrücken nach der freigegebenen Methode | Korrekte Intensität, Eigenspannungstiefenprofil oder Ermüdungslebensdauer |
| Qualifizierte Exposition | Freigegebene Zeit, Durchgänge oder Zyklen für die definierte Serienkonfiguration | Bedeckungsgrad ohne die vorgeschriebene Bauteilprüfung |
| Oberflächen- und Maßabnahme | Zustand von behandelten und geschützten Flächen, Grenzen, Rundlauf, Form und Maße soweit gefordert | Nicht spezifizierte Lebensdauerverbesserung |
| Bauteilvalidierung | Geforderte Eigenspannungs-, Ermüdungs- oder andere Leistungsnachweise innerhalb der geprüften Grundlage | Automatische Übertragbarkeit auf andere Kurbelwellenfamilien |
Tabelle 3. Strahlverifizierung, Bauteilbedeckung, Oberflächenabnahme und Leistungsvalidierung beantworten unterschiedliche Fragen.
Ein Almen-Prüfstreifen an einer gut zugänglichen Position belegt keinen Partikelaufprall auf beiden Seiten eines abgeschatteten Übergangsradius. Umgekehrt belegt eine vollständig erscheinende Fläche nicht automatisch die geforderte Intensität. Beide Ergebnisse können außerdem mit unzulässiger Rauheit, Kantenbeschädigung oder Strahlmittelrückständen zusammentreffen.
Wie werden Vorrichtung, Bewegung und Maskierung beherrscht?
Die Serienroute muss die Beziehung zwischen Strahl und jedem behandelten Merkmal reproduzieren. Dazu gehören Bauteilbezug, Vorrichtung, Drehung oder Indexierung, Düsen- beziehungsweise Schleuderradposition, Auftreffwinkel, Arbeitsabstand, Strahlmittelmassenstrom, Bewegung, Überlappung und Exposition.
Maskierungen schützen ausgeschlossene Lager-, Dicht- und Passflächen, Ölkanäle oder angrenzende Bereiche. Sie dürfen keine unbeabsichtigte Abschattung an der Behandlungsgrenze erzeugen. Material, Passung, Lebensdauer, Prüfung und Entfernung der Maskierung sind Bestandteil der kontrollierten Konfiguration.
Welche Oberflächen-, Maß- und Sauberkeitsrisiken bleiben?
- Eingangsoberfläche auf Schleifbrand, Risse, Falten, Kantenfehler und andere unzulässige Zustände prüfen.
- Behandelte Bereiche auf scharfe Eindrücke, Faltenbildung, örtliche Beschädigung und unzulässige Rauheit prüfen, soweit gefordert.
- Unbeabsichtigte Behandlung und Maskierungsgrenzen an Funktionsflächen bewerten.
- Kritische Maße, Form, Rundlauf oder Verzug nach Zeichnung und Qualifikationsplan prüfen.
- Ölbohrungen und Kanäle nach dem Prozess nachweislich frei von Strahlmittelrückständen und Fremdstoffen halten.
- Eigenspannungs- oder Ermüdungsvalidierung nur nach der freigegebenen bauteilbezogenen Methode auswerten.

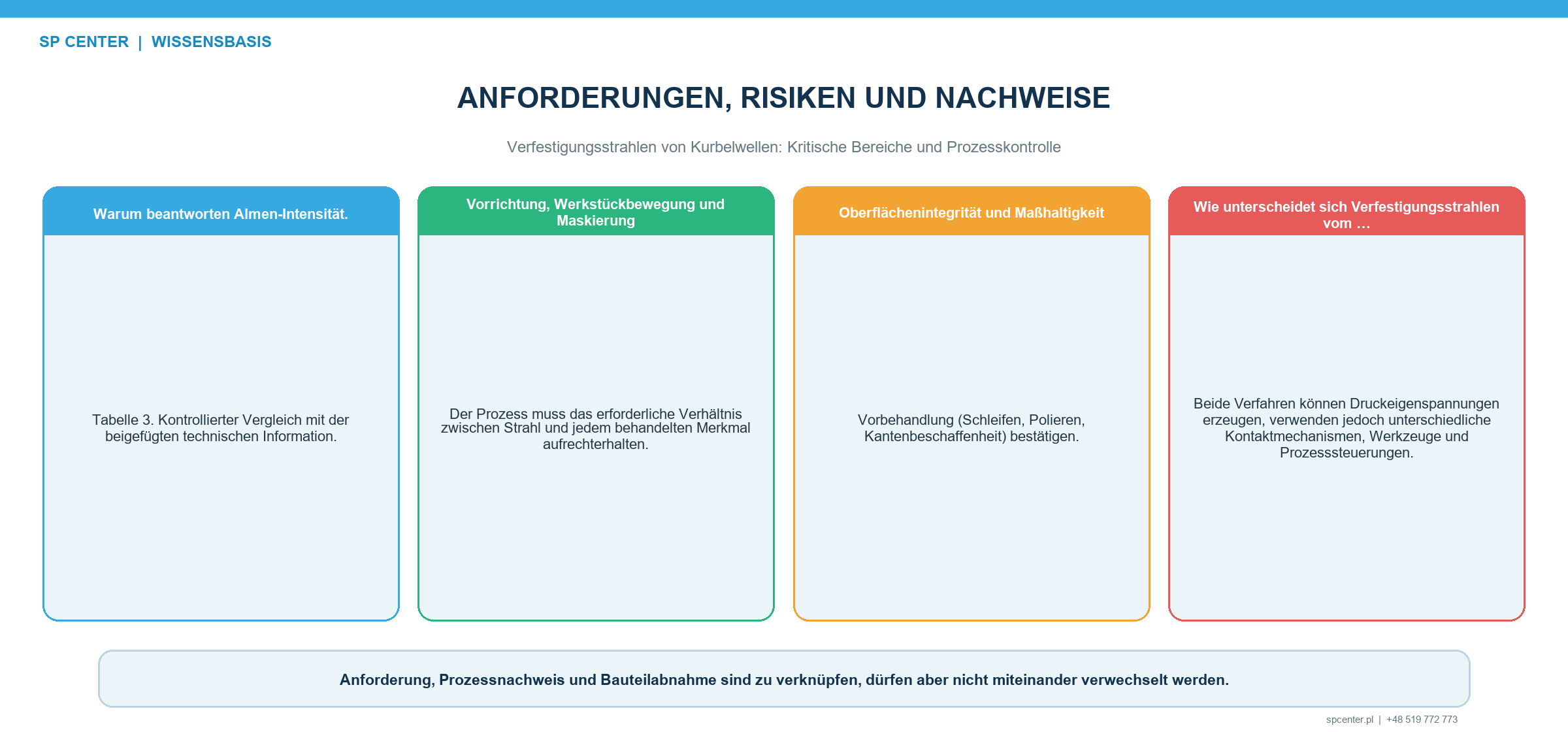

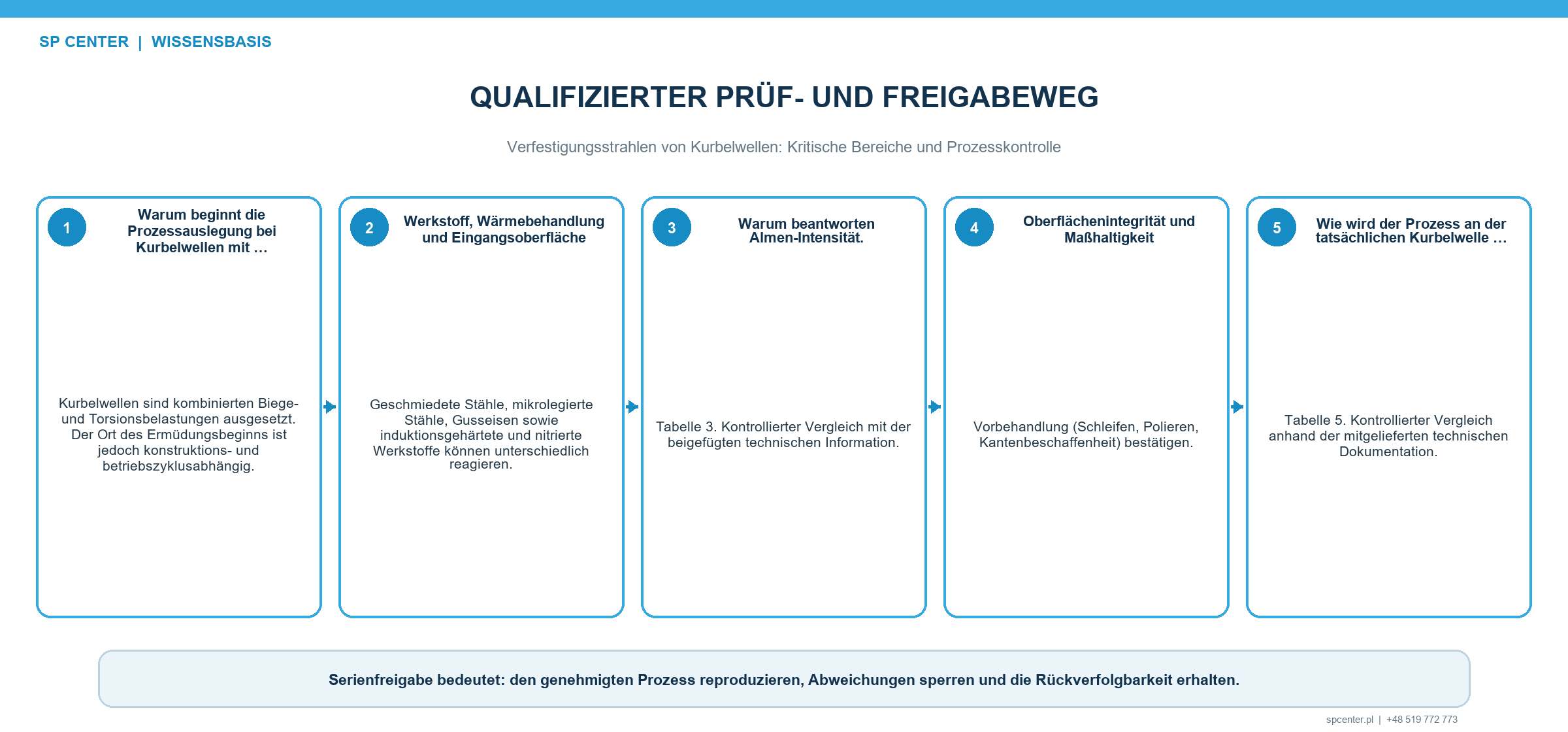

Wie wird der Kurbelwellenprozess qualifiziert?
| Qualifizierungsstufe | Erforderliches Ergebnis | Geschlossenes Risiko |
|---|---|---|
| Anforderungsprüfung | Freigegebene Zeichnung, Werkstoff, Wärmebehandlung, Behandlungs-/Ausschlusszonen, Spezifikationen und Fertigungsreihenfolge | Pauschale Behandlung anhand des Bauteilnamens |
| Merkmals- und Zugangsprüfung | Kritische Radien, Ölbohrungsaustritte, Grenzen, am schwersten zugängliche Stelle, Maskierung und Prüfmethode | Konformes Almen-Ergebnis bei gleichzeitig unbehandeltem Bauteilmerkmal |
| Prozessentwicklung | Strahlmittel, Anlage, Vorrichtung, Drehung/Indexierung, Position, Abstand, Winkel, Massenstrom, Sättigung/Intensität, Bewegung und Exposition | Unkontrollierte Übertragung zwischen Geometrien oder Anlagen |
| Bauteilabnahme | Bedeckungsgrad, Oberflächenintegrität, unbeabsichtigte Behandlung, Maße, Rundlauf und Sauberkeit soweit herangezogen | Freigabe allein anhand von Maschinenaufzeichnungen |
| Serienlenkung | Gesperrte Konfiguration, Strahlmittelzustand, Wartung, Prüfungen, Reaktionsplan, Abweichungen und Rückverfolgbarkeit | Unbemerkte Prozessdrift oder nicht freigegebene Änderung |
| Änderungsprüfung | Bewertung und gegebenenfalls Requalifizierung bei Werkstoff-, Wärmebehandlungs-, Geometrie-, Werkzeug-, Anlagen- oder Verfahrensänderung | Stillschweigende Weiterverwendung veralteter Qualifikationsnachweise |
Tabelle 4. Jede Stufe schließt ein anderes kurbelwellenspezifisches Risiko.
Was gehört in die Serienaufzeichnung?
- Kurbelwellenidentität, Zeichnungsrevision, Werkstoff, Wärmebehandlung und Eingangsoberfläche.
- Behandlungs-, Übergangs-, Maskierungs- und Ausschlusszonen einschließlich kritischer Prüforte.
- Anlage, Strahlmittel, Vorrichtung, Maskierung, Positionen, Bewegung und freigegebene Programmrevision.
- Gültige Sättigungs-/Intensitätsnachweise, Massenstrom, überwachte Größen und Alarmstatus.
- Merkmalsbezogene Bedeckungsgrad-, Oberflächen-, Maß-, Rundlauf- und Sauberkeitsergebnisse soweit gefordert.
- Nichtkonformitäten, autorisierte Nacharbeit, Abweichungen, Änderungen, Kundenfreigaben und Endfreigabe.
Welche Bereiche einer Kurbelwelle werden verfestigungsgestrahlt?
Das legt die kontrollierte Zeichnung fest. Häufig bewertet werden Übergangsradien an Haupt- oder Pleuellagerzapfen, Ölbohrungsaustritte und Querschnittsübergänge. Lager-, Dicht- und Passflächen können andere Anforderungen haben oder ausgeschlossen sein.
Wird grundsätzlich die gesamte Kurbelwelle verfestigungsgestrahlt?
Nein. Die Behandlungsfläche folgt Ausfallmechanismus, Konstruktion und freigegebener Zeichnung. Eine pauschale Vollbehandlung kann Funktionsflächen unnötig verändern und ist kein allgemeiner technischer Grundsatz.
Ist Verfestigungsstrahlen dasselbe wie Festwalzen der Übergangsradien?
Nein. Beide Verfahren können Druckeigenspannungen erzeugen, nutzen aber unterschiedliche Kontaktmechanismen, Werkzeuge, Geometriebedingungen und Prozessnachweise. Ein Austausch oder eine Kombination benötigt die Freigabe der Konstruktionsverantwortlichen.
Belegt korrekte Almen-Intensität die Behandlung eines Kurbelwellenradius?
Nein. Die Almen-Intensität verifiziert die standardisierte Strahlreaktion. Zugang und Bedeckungsgrad am vollständigen zeichnungsbezogenen Radius sowie Oberflächen- und Maßzustand benötigen getrennte Nachweise.
Kann Verfestigungsstrahlen Schleifbrand oder Schmiedefehler reparieren?
Nein. Unzulässige Schleifschäden, Falten, Risse oder andere Ausgangsfehler müssen nach den geltenden Anforderungen bewertet und behandelt werden. Strahlen ist kein Freigabeweg für eine nichtkonforme Eingangsoberfläche.
Welche Werkstoffe und Zustände sind bei Kurbelwellen relevant?
Geschmiedete oder mikrolegierte Stähle, Gusseisen sowie induktiv gehärtete oder nitrierte Randschichten können unterschiedliche Prozessfenster und Schadensgrenzen erfordern. Maßgebend ist der tatsächliche Werkstoff- und Wärmebehandlungszustand.
Was muss eine Anfrage zum Verfestigungsstrahlen einer Kurbelwelle enthalten?
Benötigt werden Zeichnung und Revision, Werkstoff, Wärmebehandlung, Behandlungs- und Ausschlusszonen, Spezifikationen, Fertigungsreihenfolge, Intensität, Bedeckungsgrad, Oberflächen- und Maßgrenzen, Mengen sowie geforderte Aufzeichnungen.
Garantiert Verfestigungsstrahlen eine bestimmte Lebensdauersteigerung?
Nein. Eine Lebensdaueraussage benötigt eine definierte Ausfallart sowie repräsentative Werkstoff-, Geometrie-, Fertigungs- und Belastungsnachweise. Die Einhaltung von Intensität und Bedeckungsgrad allein liefert keinen universellen Faktor.
Die wichtigsten Punkte
- Nur freigegebene, ausfallrelevante Flächen behandeln.
- Werkstoff, Wärmebehandlung, Schleifen, Festwalzen, Verfestigungsstrahlen und Reinigung als Fertigungssystem betrachten.
- Almen-Intensität, Bedeckungsgrad, Exposition, Oberflächenabnahme und Bauteilvalidierung getrennt bewerten.
- Zugang zu beiden Seiten jedes vorgeschriebenen Übergangsradius und zu Ölbohrungsaustritten nachweisen.
- Funktionsflächen schützen und Maße, Rundlauf sowie Freiheit von Strahlmittelrückständen nach den herangezogenen Anforderungen prüfen.
- Änderungen zwischen Kurbelwellenfamilien, Anlagen oder Fertigungszuständen kontrolliert bewerten.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen von Zahnrädern
- Verfestigungsstrahlen von Stahlbauteilen
- Bedeckungsgrad beim Verfestigungsstrahlen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
6. Burrell, Controlled Shot Peening of Automotive Components, SAE 850365
8. SAE J2441_202511: Shot Peening, stabilized November 2025
Hinweis zu Normen: Maßgebend sind die vollständigen Revisionen aus Zeichnung, Vertrag und Kundenvorgaben. Der Artikel liefert technischen Kontext und leitet keine Detailanforderungen aus Kurzbeschreibungen oder Einzelergebnissen ab.
