Hur man utvecklar behandlingszoner, åtkomst, maskering och verifiering kring utmattningskritiska vevaxelegenskaper
Vevaxelkulpening är en funktionsspecifik ytförbättringsprocess. Hålkälar, oljehålsutgångar och sektionsövergångar kan vara utmattningskritiska, men deras relevans beror på vevaxelns design, material, värmebehandling, belastning och tillverkningssekvens. Målet är att reproducera en auktoriserad behandling på de definierade områdena utan att skada lager, kanter, hål, dimensioner eller tidigare genererade ytförhållanden.
Varför ska kulpening av vevaxel börja med felmekanismen snarare än komponentnamnet?
Vevaxlar utsätts för kombinerad böjning och vridbelastning, men utmattningsinitieringsplatsen är konstruktions- och arbetscykelspecifik. Anta inte att varje vevaxel går sönder vid samma funktion eller att hela komponenten ska kulpenas. Fastställ behandlingsområden från auktoriserad teknisk dokumentation och den kontrollerade ritningen.

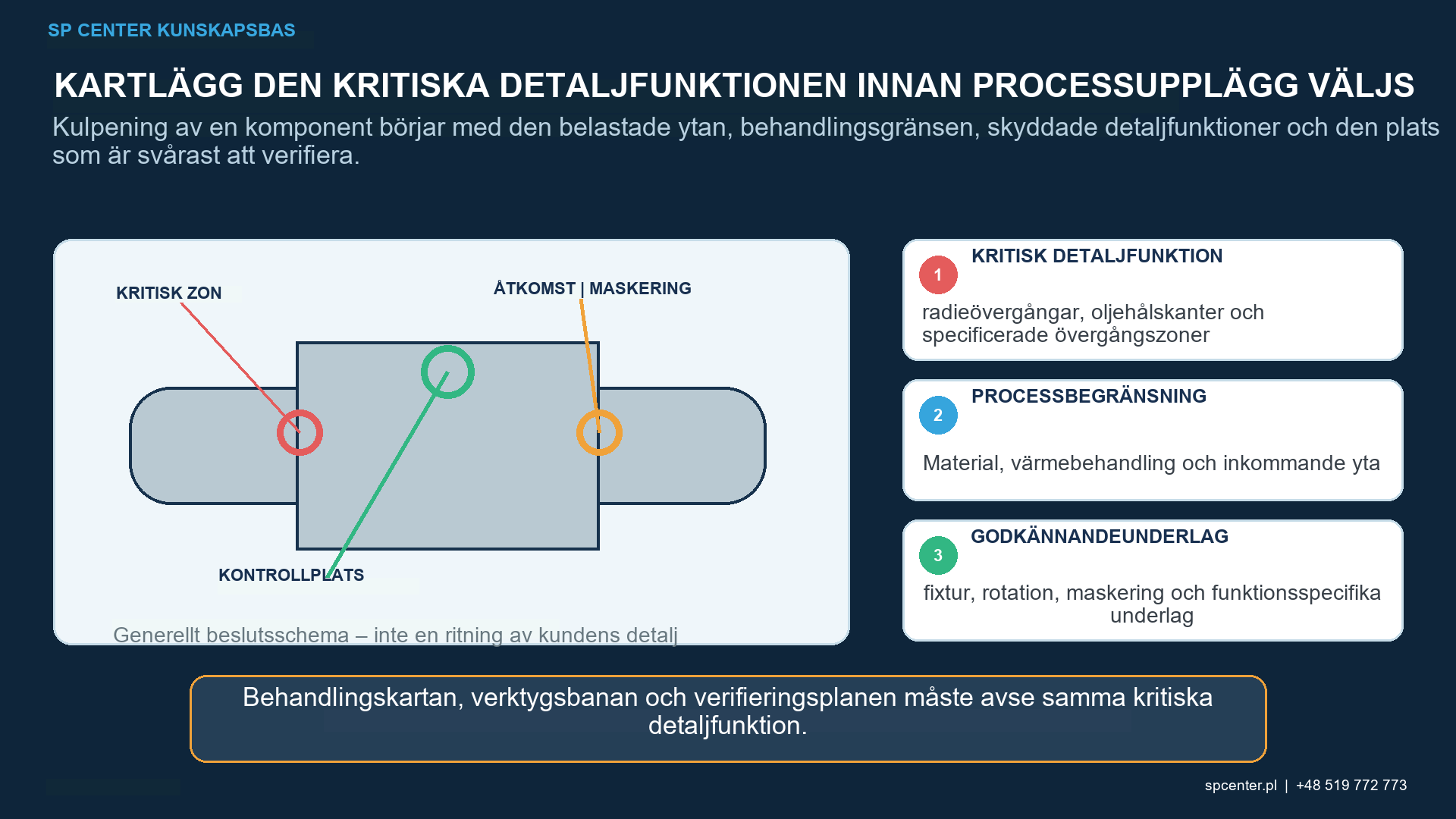

Vilka vevaxelfunktioner kräver explicit granskning?
| Funktion | Varför det kan vara kritiskt | Fråga om processkontroll |
|---|---|---|
| Vevtapps- eller huvudtappsavrundning | Geometri kan koncentrera cyklisk spänning. | Kan strömmen nå hela den definierade radien utan att skada tappen? |
| Utgång från oljehål | Lokal geometri och bearbetningsförhållanden kan öka initieringsrisken. | Kontrolleras kantförhållanden, maskering och medieåtkomst explicit? |
| Sektionsövergång | Lastväg och styvhet ändras lokalt. | Var börjar/stoppar behandlingen, och är gränsen godkänd? |
| Tapp eller tätningsyta | Kan ha strikta krav på ytbehandling och dimensioner. | Måste den exkluderas, skyddas eller inspekteras efter bearbetning? |
Tabell 1. Potentiell kritikalitet måste bekräftas för den faktiska vevaxeln; denna tabell är inte en universell behandlingskarta.
Hur påverkar material, värmebehandling och inkommande yttillstånd processen?
Smidda stål, mikrolegerade stål, gjutjärn, induktionshärdade och nitrerade förhållanden kan reagera olika. Hårdhet, ytdjup, tidigare kallbearbetning, slipningsförhållanden och ytdefekter påverkar processutvecklingen. En kvalificerad process bör inte överföras mellan vevaxelfamiljer enbart genom nominell likhet.
Varför är tillverkningssekvensen en del av processdesignen?
- Bekräfta om kulpeningen utförs före eller efter slutslipning, nitrering, induktionshärdning, hålkälsvalsning, polering och rengöring.
- Utvärdera om en nedströms operation tar bort eller mildrar det avsedda yttillståndet.
- Anta inte att kulpening och kälvalsning är utbytbara eller automatiskt additiva.
- Kontrollera den auktoriserade order-, mellanliggande inspektions- och ändringsgodkännandevägen.
TEKNISK ANMÄRKNING Om kälvalsning och kulpening båda specificeras kräver deras sekvens och interaktion explicit kvalificering. Var och en ändrar tillståndet nära ytan och kan påverka svaret på nästa operation.
Varför måste intensitet, täckningsgrad och funktionsåtkomst utvärderas separat?
| Kontroll | Vad den fastställer | Vad det inte bevisar |
|---|---|---|
| Almenintensitet | Standardiserat svar för kulpeningsstrålen. | Täckningsgrad av en vevaxelkäl eller acceptabelt lagertillstånd. |
| Täckningsutvärdering | Påverkad omfattning av den specificerade funktionen under den åberopade metoden. | Korrekt intensitet eller kvalificerad cykelvaraktighet. |
| Kvalificerad exponering | Produktionstid, genomgångar eller cykler för den godkända uppställningen. | Täckningsacceptans utan föreskriven utvärdering. |
| Komponentinspektion | Yta, dimensioner, gränser och erforderlig funktionsacceptans. | Ospecificerad förbättring av utmattningstid. |
Tabell 2. Ett överensstämmande Almen-resultat kan inte ersätta underlag från den faktiska funktionen.
Hur ska fixturering, rörelse och maskering kontrolleras?
Processen måste upprätthålla det erforderliga förhållandet mellan strömmen och varje behandlad funktion. Delomrotation, indexering, munstycks- eller hjulposition, vinkel, avstånd, flöde av kulpeningsmedium och exponering måste kontrolleras. Maskering måste skydda undantagna axeltappar, hål eller angränsande ytor utan att oavsiktligt skugga behandlingsgränsen.
Hur bör ytintegritet och dimensionskontroll hanteras?
- Bekräfta inkommande slipning, polering och eggskick.
- Inspektera för överdriven intryckning, veck, lokala skador och oavsiktlig behandling.
- Verifiera kritiska dimensioner, kast eller deformation där det krävs.
- Håll oljehål och passager rena och fria från instängda medier.
- Tillämpa restspännings- eller utmattningsvalidering endast när det krävs enligt den godkända kvalificeringsplanen.
Hur skiljer sig kulpening från kälvalsning?
Båda processerna kan introducera tryckrestspänning, men de använder olika kontaktmekanismer, verktyg och processkontroller. Publicerade resultat för specifika material och provgeometrier kan inte överföras direkt till en annan vevaxel. Val eller kombination måste följa konstruktionsbehörighet, tillverkningsväg och komponentvalidering.

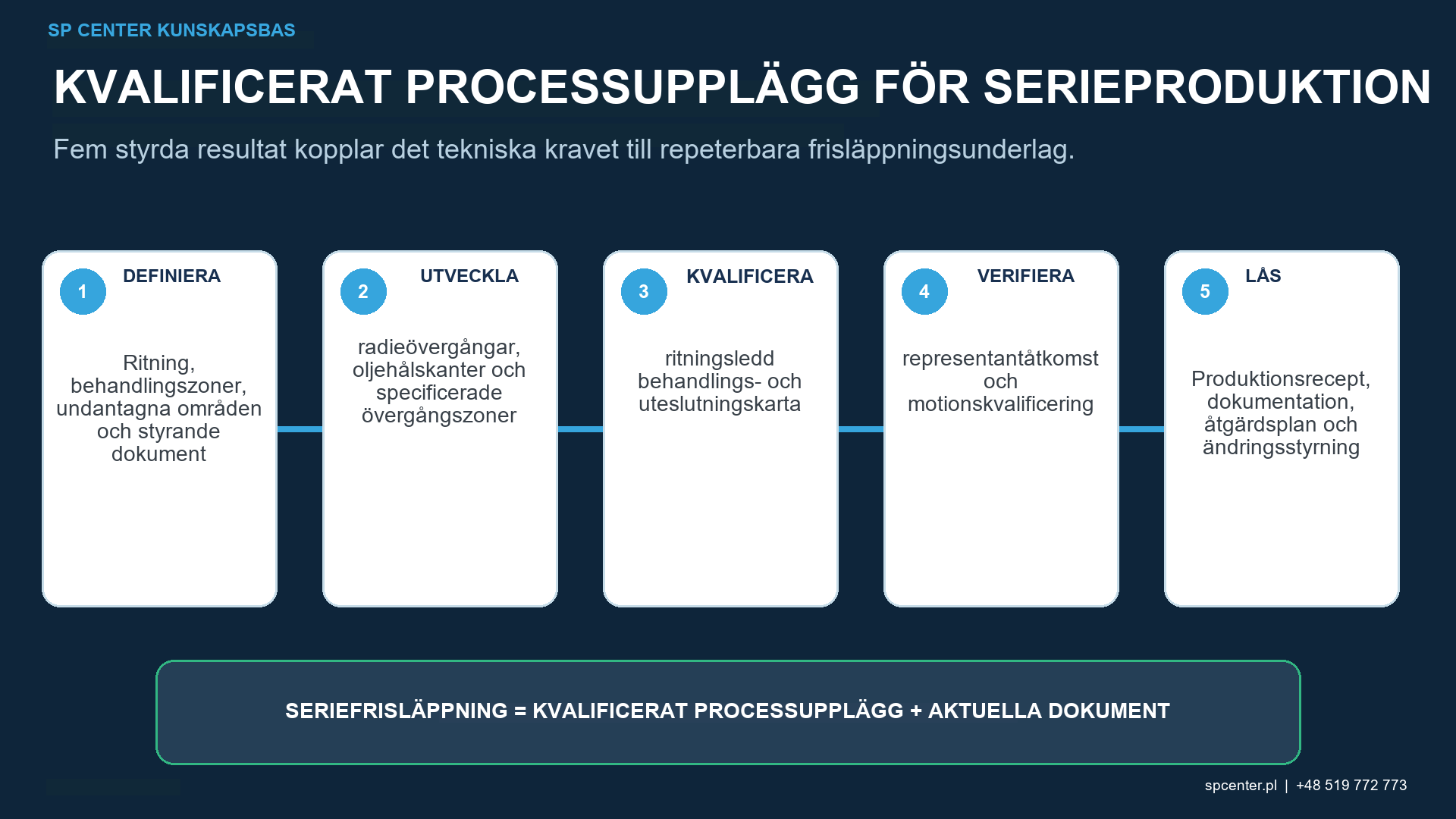

Vad är en praktisk kvalificeringssekvens?
| Steg | Nödvändig utdata |
|---|---|
| 1. Kravgranskning | Kontrollerad ritning, material, värmebehandling, områden, undantag och processordning. |
| 2. Funktions- och åtkomstgranskning | Kritiska radier, hål, gränser, maskering och inspektionsväg. |
| 3. Processutveckling | Kulpeningsmedium, utrustning, rörelse, mättnad/intensitet och täcknings-/exponeringsbevis. |
| 4. Komponentutvärdering | Ytintegritet, dimensioner, renhet och erforderlig validering. |
| 5. Seriell kontroll | Godkänd installation, mediekontroller, dokumentation, reaktionsplan och ändringshantering. |
Tabell 3. Varje steg stänger en annan vevaxelspecifik risk.
Hur ska kulpening av vevaxel specificeras och kvalificeras?
Kvalificeringen måste koppla den faktiska komponenten till en kontrollerad produktionsväg. För kulpening av vevaxel bör den tekniska granskningen ta itu med radieövergångar, oljehålskanter och specificerade övergångszoner, material, värmebehandling och inkommande yta, fixtur, rotation, maskering och funktionsspecifika underlag. En framgångsrik testning kan inte överföras när utrustning, kulpeningsmedium, verktyg, geometri, rörelse, förberedelse eller acceptansmetod ändras utan granskning.

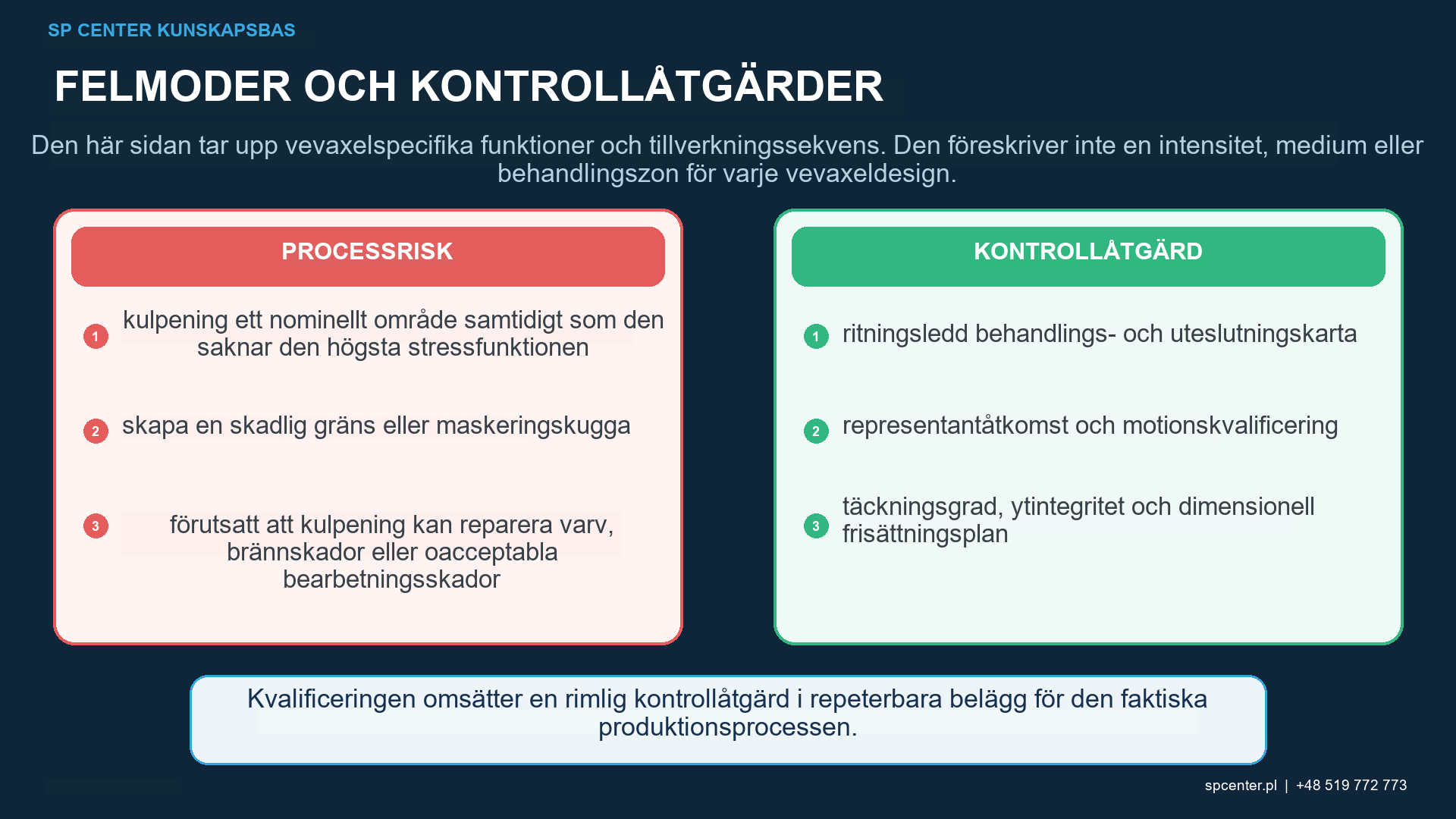

Frisläppningsplanen bör ta itu med de komponentspecifika riskerna: att kulpena ett nominellt område utan att den högst spänningsgivande egenskapen saknas, att skapa en skadlig gräns eller maskera skugga, att anta att kulpening kan reparera överlappningar, brännskador eller oacceptabla bearbetningsskador. SP Center kan föreslå genomförbarhetsarbete och en processkontrollväg, men ritningen, åberopade specifikationer, godkända avvikelser och de vidareförda kundkraven förblir den avtalsenliga auktoriteten.
| Inmatning av offertförfrågan | Varför det är viktigt |
|---|---|
| Kontrollerad ritning och revision | Definierar delidentitet, behandlingszoner, gränser och undantag. |
| Material, värmebehandling och inkommande yta | Stöder kulpeningsmedium, skador, ytråhet, kontaminering och sekvensgranskning. |
| Styrande specifikationer och vidareförda kundkrav | Identifierar auktoriteten för intensitet, täckningsgrad, kulpeningsmedium, dokumentation och acceptans. |
| Geometri, storlek, massa och representativa egenskaper | Stöder genomförbarhet för radieövergångar, oljehålskanter och specificerade övergångszoner samt den plats där det är sämst åtkomst. |
| Kvantiteter, partilogik och leveransplan | Möjliggör definition av produktionsväg, kapacitetsplan, spårbarhetsnivå och kommersiell bas. |
| Yt-, dimensions- och registreringskrav | Förhindrar att intensitet eller täckningsgrad behandlas som enda frisläppningsunderlag. |
Tabell 4. RFQ-indata för en kontrollerad projektgranskning.
OFFQ-STÖD Skicka den kontrollerade ritningen, kraven och kvantiteten till [email protected]. För en inledande genomförbarhetsdiskussion, ring +48 519 772 773.
Vilka missuppfattningar om vevaxelkulpening bör undvikas?
Antagandet ”Hela vevaxeln ska kulpenas” är inte en tillförlitlig teknisk regel. Ritningen definierar omfattningen.
Antagandet ”Högre intensitet ökar alltid vevaxelns livslängd” är inte en tillförlitlig teknisk regel. Det kvalificerade fönstret och yttillståndet styr.
Antagandet ”Kulpening ersätter radieövergångvalsning” är inte en tillförlitlig teknisk regel. De är olika processer.
Antagandet ”Ett korrekt Almen-resultat bevisar att radieövergången är korrekt” är inte en tillförlitlig teknisk regel. Åtkomst, täckningsgrad och ytacceptans förblir separata.
Antagandet ”Samma process passar varje vevaxel” är inte en tillförlitlig teknisk regel. Material, geometri, värmebehandling och sekvens spelar roll.
Vanliga frågor om vevaxelkulpening
Vad är vevaxelkulpening?
Vevaxelkulpening är en funktionsspecifik ytförbättringsprocess. Radieövergångar, oljehålsutgångar och sektionsövergångar kan vara utmattningskritiska, men deras relevans beror på vevaxelns design, material, värmebehandling, belastning och tillverkningssekvens.
Vilka vevaxelområden granskas vanligtvis för kulpening?
Granskningar av vevaxelkulpening börjar normalt med utmattningskritiska radieövergångar, övergångar, oljehålskanter och eventuella ritningsdefinierade zoner. Konstruktionsmyndigheten måste identifiera de erforderliga ytorna och gränserna för den faktiska vevaxeln.
Är kulpening detsamma som kälvalsning på en vevaxel?
Kulpening och kälvalsning är olika ytförbättringsvägar. De medför olika deformationsfält, geometriska begränsningar, verktygskrav och kvalificeringsunderlag, så den ena bör inte ersätta den andra utan designgodkännande.
Vilka variabler styr vevaxelns kulpening?
Vevaxelns kulpening beror på hålkälar, oljehålskanter och specificerade övergångszoner, material, värmebehandling och inkommande yta, fixtur, rotation, maskering och funktionsspecifika underlag. Produktionsvägen måste också kontrollera ritningsledd behandling och uteslutningskarta, representativ åtkomst- och rörelsekvalificering, täckningsgrad, ytintegritet och dimensionell frigöringsplan.
Bevisar korrekt Almenintensitet att vevaxelns kulpening är acceptabelt?
Korrekt Almenintensitet bevisar endast det standardiserade strömrespons som krävs av den åberopade proceduren. Denna sida behandlar vevaxelspecifika egenskaper och tillverkningssekvens. Den föreskriver inte en intensitet, ett medium eller en behandlingszon för varje vevaxeldesign.
Vad bör en offertförfrågan för vevaxelkulpening innehålla?
Skicka den kontrollerade ritningen och revisionen, material- och värmebehandling, erforderlig behandling och undantagszoner, styrande specifikationer, intensitets- och täckningskrav, kvantiteter, yt- och dimensionsgränser samt erforderliga dokumentation.
Vilka standarder gäller för vevaxelkulpening?
Tillämpliga dokument beror på kontrakt och komponent. Relevanta tekniska referenser inkluderar AMS2430U, ARP7488, SAE J443_202512 och SAE J2277_202301, men de revisioner som åberopas av ritningen och de vidareförda kundkraven förblir auktoritativa.
Kan SP Center bedöma ett krav på kulpening av vevaxeln?
Ja. SP Center kan granska genomförbarhet, processkontroller, tester, kvalificeringsunderlag och seriekrav inom sitt bekräftade kapacitets- och godkännandeområde. Ring +48 519 772 773 eller skicka den kontrollerad dokumentationen till [email protected].
Vilka är de viktigaste slutsatserna?
- Behandla endast godkända utmattningskritiska områden.
- Kontrollera hela tillverkningssekvensen, inklusive slipning, värmebehandling och kälvalsning.
- Håll almens intensitet, täckningsgrad, kvalificerad exponering och komponentfrisläppning separata.
- Validera faktisk åtkomst till hålkäl och oljehål.
- Skydda funktionella ytor och verifiera renlighet och dimensioner.
Vilka relaterade SP Center-guider bör läsas härnäst?
Vilka tekniska referenser stöder denna guide?
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
6. Burrell, N. K., kontrollerad kulpening av fordonskomponenter, SAE 850365 (1985).
8. SAE J2441_202511: Kulpening, stabiliserad november 2025
REFERENSKONTROLL Använd de fullständiga revisionerna som anges i ritningen, kontraktet och de vidareförda kundkraven. Denna artikel ger teknisk kontext och ersätter inte kontrollerade krav.
