Matcha behandlingszoner med den styrande felmekanismen, bevisa strömåtkomst till hela roten och skydda flanker, kanter, hål och kugghjulsmikrogeometri.
Kulpening av kugghjul är en detaljspecifik process för att förbättra ytegenskaperna, inte en allmän instruktion att behandla hela kugghjulet. När böjutmattning i tandroten är dimensionerande kan ritningen ange rotens hålkäl och den angränsande övergången som behandlingszon. Gropbildning, mikropitting, skärning och brott i tandflanken berör andra områden och mekanismer; enbart kulpening av tandroten styrker därför inte prestandan där. En försvarbar process knyter samman konstruktionsansvar, material- och härdskiktstillstånd, åtkomst, intensitet, täckningsgrad, ytintegritet och kugghjulsspecifik validering.
Vilken kugghjulsfelmekanism behandlas?
| Kugghjulsfelmekanism | Primärregion | Implikationer av kulpening |
|---|---|---|
| Böjningsutmattning i tandrot | Rotradieövergång och angränsande övergång | En rotfokuserad behandling kan vara relevant när ritnings- och designgrunden åberopar den |
| Pitting eller mikropitting | Belastad flankkontakt | Enbart kulpening av tandroten styrker inte tandflankens ythållfasthet; slutbearbetning, smörjning, mikrogeometri och materialtillstånd är fortfarande centrala. |
| Skrapning eller slitage | Glidkontaktområde | Kulpening ersätter inte smörjning, tribologisk design eller den erforderliga flankfinishen |
| Kuggflankbrott | Underyteområde under den aktiva flanken | Kräver separat bedömning av lastkapacitet, material och restspänning |
| Nötning eller utmattning vid spline-/rotövergångar | Kilprofilens flanker, rotområden eller utlopp | Behandlingskarta och underlag måste följa den faktiska splinegeometrin och brottplatsen |
Tabell 1. Behandlingsomfattningen följer den styrande brottmekanismen och den kontrollerade designgrunden.
Under momentöverföring upplever en tand cyklisk böjning och kontaktbelastning. Rotgeometrin skapar en lokal spänningskoncentration, men sprickans ursprung beror också på materialets renhet, inneslutningar, härdskiktets tillstånd, bearbetning, restspänning och belastningsspektrum. Inte alla kugghjulsfel börjar vid roten.
ISO 6336-3 behandlar tandböjhållfasthet och ISO 6336-2 ytutmattning genom gropbildning inom respektive dokuments tillämpningsområde. De är dimensioneringsstandarder för kugghjul, inte processpecifikationer för kulpening. Ritningen eller det styrande processdokumentet måste föreskriva kraven på kulpening separat.
Vilka tand- och kugghjulsegenskaper kräver separata beslut?
| Funktion | Risk för åtkomst eller skada | Kontrollfråga |
|---|---|---|
| Rotradieövergång på båda sidor av tanden | Skuggning av intilliggande flanker och förändrad anslagsvinkel | Når den kvalificerade strömmen hela den ritningsdefinierade radieövergången och övergången utan ett obehandlat band? |
| Belastad tandflank | Ytråhet, mikrogeometri och kontaktfunktionskänslighet | Är flanken behandlad, skyddad eller exkluderad, och är de åberopade ytbehandlings- och profilgränserna verifierade? |
| Tandspets och egg | Avrundning, erosion, flisning eller lokal överexponering | Är eggskick och topografi skyddade inom ett funktionsspecifikt fönster? |
| Hål, spline, utgångspunkt och monteringsyta | Medieinträngning, dimensionsförändring, kontaminering eller förlust av passform | Definierar ritning och maskplan behandlingsgränser och acceptans efter process? |
| Invändigt kugghjul eller smalt tandutrymme | Begränsad siktlinje, studs och mediekarrening | Kan den valda utrustningen och mediet nå, rengöra och inspektera den faktiska geometrin? |
| Maskgräns eller övergångszon | Läckage, abrupt behandlingskant och tvetydig täckningsgrad | Är gränsen lokaliserad, repeterbar och inspekterad med den godkända metoden? |

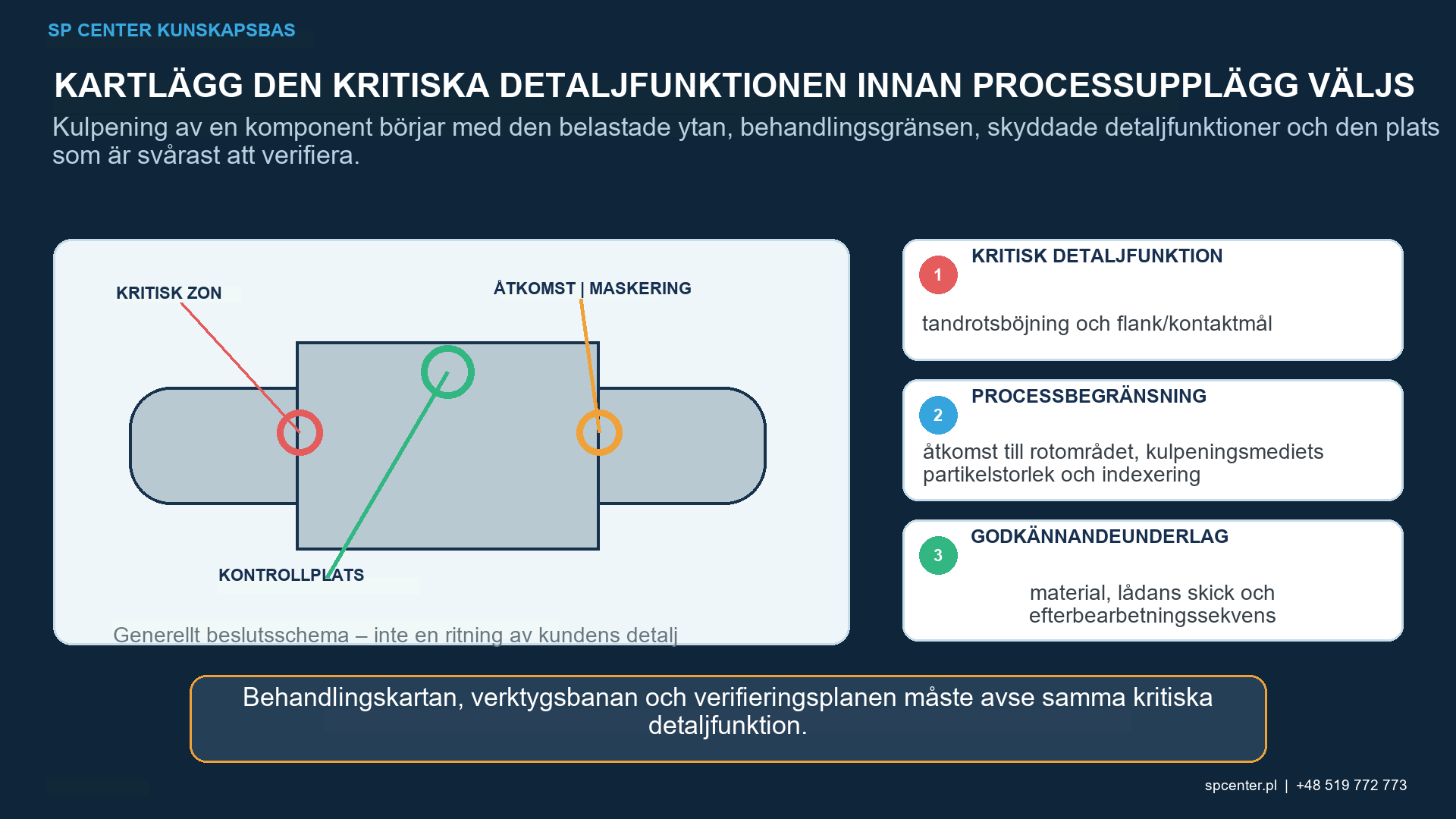

Tabell 2. Ett kugghjul är en karta över funktionella ytor och åtkomstförhållanden, inte ett enhetligt kulpeningsområde.

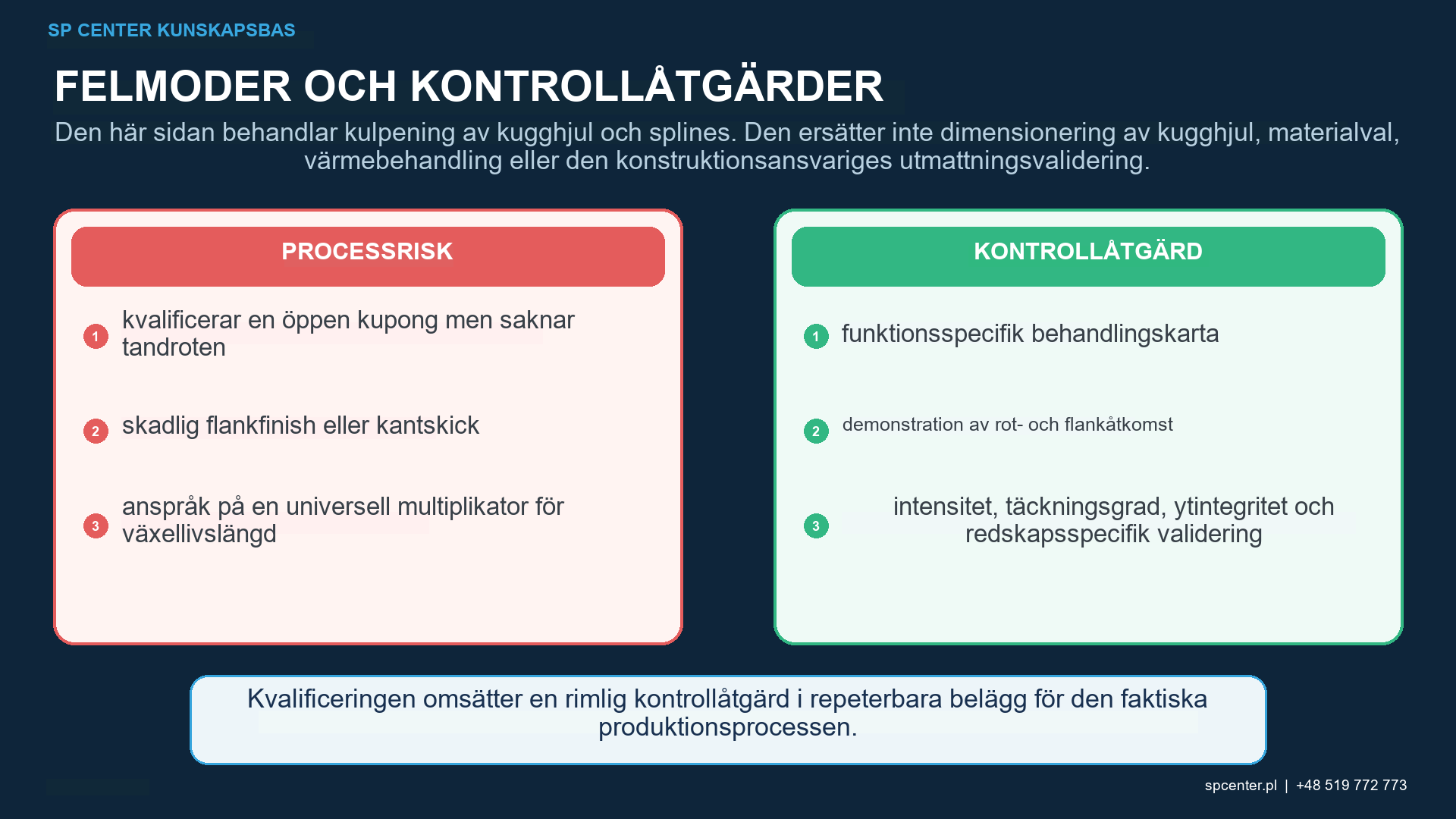

Varför är rotåtkomst svår?
Intilliggande tänder begränsar siktlinjen och ändrar anslagsvinkeln när strömmen korsar roten. Helix, tryckvinkel, modul, rotradie, tandbredd och inre eller extern geometri påverkar alla åtkomsten. En bekväm Almen-plats eller öppen kupong bevisar inte partikelpåverkan vid den minst åtkomliga roten.
Utveckla processupplägget på det faktiska eller auktoriserade representativa kugghjulet. Kontrollera munstyckets eller hjulströmmens position, avstånd, vinkel, massflöde av kulpeningsmedium, rotation, indexering, traversering och överlappning. Utmana båda sidor om den smalaste eller mest skyddade roten, banans start/stopp och maskgräns.
Hur påverkar kulpeningsmedium och utrustning ett processupplägg för kugghjul?
Kulpeningsmedium måste passa rotgeometrin och driftsprocessen utan att bryta mot ytkraven. Storlek, hårdhet, material, form och driftsblandning påverkar åtkomst, påverkan och skador. Mindre medier kan förbättra åtkomsten men ger inte automatiskt den intensitet eller profil som krävs; större medier kan blockeras eller skada känsliga egenskaper.
Luftblåsningsutrustning kan ge lokaliserad riktningsåtkomst, medan hjulsystem levererar medier genom olika strömgeometrier och kontroller. Ingendera är universellt överlägsen eller utbytbar. Kvalificera utrustningen, fixturen och rörelsen för den exakta växeln och kravet.
Varför spelar material och tillverkningssekvens roll?
Identifiera stålsort, materialrenhet, värmebehandlingsväg, hårdhet och härdskiktets tillstånd. Uppkolade, nitrerade, induktionshärdade och genomhärdade kugghjul kan ha olika gradienter, kvarvarande mikrostruktur, ytkänslighet och kontamineringsgränser. Kvalificeringen måste använda det faktiska eller ett bevisat representativt tillstånd.
Definiera sekvensen i förhållande till slipning, hening, superfinishing, gradning, beläggning och rengöring. Slipning efter kulpening kan ta bort en del av det påverkade ytskiktet. Kulpening efter finslipning kan förändra rot- eller flanktopografi och kräver de åberopade slipnings-, yt-, mikrogeometri- och dimensionskontrollerna.
Vad bevisar intensitet, täckningsgrad och redskapsinspektion?
| Underlagsnivåer | Växelspecifik utdata | Vad den inte bevisar ensam |
|---|---|---|
| Processverifiering | Kvalificerad utrustning, kulpeningsmedium, mättnad/intensitet, massflöde, avstånd/vinkel, fixtur, rotation/indexering, bana och exponering | Fullständig rottäckning, acceptabel flankfinish eller utmattningslivslängd |
| Acceptans av komponentyta | Täckningsgrad vid varje specificerad rot/övergång, maskgränser, yttillstånd, renhet och erforderliga dimensioner | Restspänningsdjupprofil eller ökning av böjhållfasthet |
| Komponentvalidering | Representativa rotböjnings-, kontakt-, restspännings- eller andra åberopade underlag för material, hölje och geometri | Överföring till en annan kugghjulsfamilj eller rutinmässig strömöverensstämmelse |
| Spårbarhet och ändringskontroll | Kugghjulsidentitet, ritning, material-/värmebehandling, processprogram, mediaparti/tillstånd, inspektioner, avvikelser och frisläppning | Teknisk prestanda utan stödjande kvalificering |
Tabell 3. Verifiering av kulpeningsstrålen, ytacceptans, komponentvalidering och spårbarhet besvarar olika frågor.
Målet är ett kvalificerat processfönster, inte maximal intensitet eller exponering. Korrekt Almenintensitet bevisar inte åtkomst; fullständig täckningsgrad bevisar inte den erforderliga intensiteten; och båda kan samexistera med oacceptabel ytråhet, en vikt kant, kvarhållna kulpeningsmedier eller dimensionell avvikelse.
Hur bedöms täckningsgrad vid tandroten?
Utvärdera varje ritningsdefinierad rotyta och övergång med hjälp av den godkända direkta eller kvalificerade indirekta metoden. Belysning, förstoring, yttillstånd och åtkomst måste kunna lösa det erforderliga beslutet. En spårämnesmetod eller fluorescensmetod kräver kvalificering och korrelation för den faktiska rotgeometrin och tillståndet.
Slut inte den dolda sidan av en rot från en exponerad referensyta om inte den styrande metoden uttryckligen accepterar en representativ korrelation. Registrera de inspekterade platserna, metoden, provtagningen eller regeln för hela ytan och godkännandebehörigheten.
Vilka yt- och dimensionsrisker kvarstår?
Inspektera för sprickor, skarpa avtryck, veck, kantskador, erosion, kontaminering och kvarhållna medier enligt anvisningarna. Verifiera rot- och flankjämnhet, tandprofil/stigning, kast, hål, referenspunkt eller andra dimensioner endast där ritningen eller kvalificeringen kräver det. En kompatibel genomsnittlig jämnhet upphäver inte en lokal defekt.
Om flanker eller hål exkluderas blir masker och pluggar kontrollerade verktyg med definierat material, passform, livslängd, inspektion och borttagning. Maskläckage eller en tvetydig övergång kräver spärrning och behörigt beslut om fortsatt hantering.

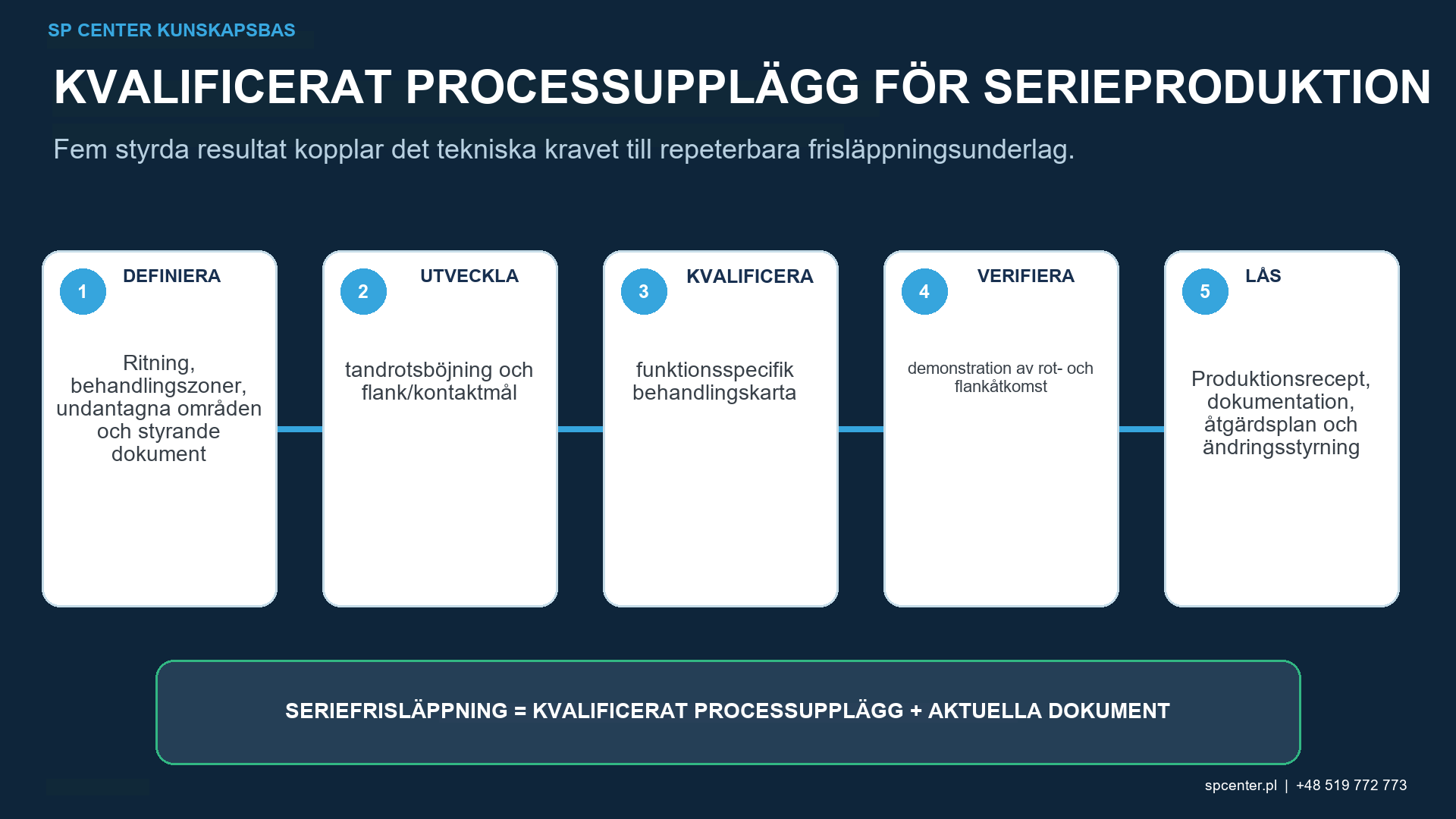

Vad avslutar en fullständig kvalificering?
| Kvalificeringsstadium | Nödvändig utdata | Växelspecifik utmaning |
|---|---|---|
| Kravgranskning | Kontrollerad ritning, felläge, material/fall, behandlings- och exklusionskarta, tillämpliga specifikationer | Undvik att anta att alla tänder eller flanker kräver samma behandling |
| Åtkomstutveckling | Representativ växel, fixtur, mask, munstycke/hjulposition, kulpeningsmedium, rotation/indexering och värsta rotutmaning | Demonstrera båda sidor av den minst åtkomliga roten och alla övergångar |
| Processfönster | Giltig intensitetsbas, kulpeningsmedium- och utrustningsgränser, rörelse, överlappning, exponering och larm | Förhindra att tryck/tid ersätter kvalificerad ström och funktionsbevis |
| Komponentacceptans | Täckningsgrad, yta, grovhet/finish, skada, renhet och dimensionella resultat enligt anvisningar | Skydda funktionell flanker, kanter, hål och referenspunkter |
| Prestandakvalificering | Representativa test- och acceptanskriterier där ett lastkapacitetsanspråk krävs | Separata frågor om böjning, gropfrätning, skrapning och flankbrott |
| Seriell release | Nuvarande konfiguration, dokumentation, reaktionsplan, godkända avvikelser och ändrings-/omkvalificeringsutlösare | Förhindra tyst överföring mellan kugghjulsfamiljer eller maskiner |
Tabell 4. Varje steg stänger en annan kugghjulsspecifik risk före seriell release.
Vad hör hemma i produktionsregistret?
- Växelidentitet, ritningsrevision, material, värmebehandling, hölje och inkommande ytbehandling.
- Behandlings-, övergångs-, mask- och exklusionskarta för rotområden, flanker, spetsar, borrningar och datum.
- Kvalificerad utrustning, kulpeningsmedium, fixtur, mask, munstycks-/hjulposition, rotation/indexering och programrevision.
- Giltiga mättnads-/intensitets- och dokumentation av kulpeningsmediets tillstånd plus övervakade processvariabler och larm.
- Funktionsspecifik täckningsgrad, yta, renhet och dimensionell acceptans.
- Prestandaunderlag där det åberopas och dess material-/geometri-/belastningsbas.
- Ändringar, avvikelser, auktoriserad upparbetning, kundgodkännanden och spårbarhet för slutlig frisläppning.
Varför kulpenas ofta kuggroten?
För kugghjul där böjutmattning i tandroten är dimensionerande kan rotens hålkäl vara ett högt belastat område där sprickor initieras. En kulpeningsprocess som godkänts på ritningen kan skapa ett styrt ytnära tillstånd där, men nyttan måste kvalificeras för det faktiska materialet och den aktuella geometrin.
Bör hela kugghjulet kulpenas?
Inte som en universell regel. Rot, flanker, spetsar, hål, splines och referensytor kan ha olika funktioner och begränsningar. De ritningsdefinierade behandlings-, övergångs- och exklusionszonerna styr omfattningen.
Kan kulpening av kugghjul förbättra gropfrätningsmotståndet?
Ett påstående om motstånd mot gropbildning kan inte härledas ur kulpening av tandroten. Tandflankens kontaktprestanda beror även på material, härdskikt, hårdhetsgradient, mikrogeometri, slutbearbetning, smörjning, belastning och restspänningar. Använd en godkänd konstruktionsgrund eller representativ validering av tandflanken.
Bevisar korrekt Almenintensitet tandrotstäckning?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Åtkomst- och stötavtryckstäckning på båda sidor om varje specificerad rot och övergång kräver separata underlag.
Vilka kugghjulsmaterial kan kulpenas?
Uppkolade, nitrerade, induktionshärdade, genomhärdade och andra kugghjulstillstånd kan kräva olika gränser för kulpeningsmedium, energi, kontaminering och skador. Använd exakt legering, värmebehandling, härdskikt och inkommande yttillstånd vid kvalificeringen.
Ska kulpening ske före eller efter kuggslipning?
Sekvensen följer ritningen och kvalificeringen. Slipning efter kulpening kan ta bort det påverkade lagret; kulpening efter slipning kan förändra ytfinishen och kräver kontroll av slipbrännskada, yttillstånd och flank-/rotkrav.
Kan en kuggprocess överföras till en annan modul eller tandform?
Inte automatiskt. Tandavstånd, spiral, rotradie, inre/utre geometri, material, hölje, fixtur, åtkomst och inspektion kan ändra det kvalificerade förhållandet.
Garanterar kulpening en specifik ökning av kugghjulets livslängd?
Nej. Alla livslängds- eller lastkapacitetspoäng kräver ett definierat felläge, representativ kugghjuls- eller testgeometri, materialrenhet, tillverkningsväg, lastspektrum och acceptansgrund.
Viktiga slutsatser
- Identifiera den styrande kugghjulsfelmekanismen innan du väljer behandlingsområde.
- För böjningsutmattningsapplikationer kan den ritningsdefinierade rotradieövergången vara det primära målet.
- Demonstrera åtkomst och täckningsgrad på båda sidor om den minst åtkomliga roten.
- Kontrollera material-/härdskiktsskicket och den fullständiga slipnings-, ytbehandlings- och beläggningssekvensen.
- Håll Almenintensitet, täckningsgrad, yttäckande och växelvalidering separerade.
- Gör endast anspråk på livslängd eller lastkapacitet inom en testad eller godkänd konstruktionsgrund.
Relaterade SP Center-guider
Tekniska källor
3. SAE AMS2430U: Kulpening, reviderad april 2018
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: ISO 6336-2 och -3 förblir aktuella klassificeringsstandarder i den officiella ISO-katalogen; de ersätter inte den åberopade specifikationen för kulpeningsprocess eller kundkrav.
