Přiřaďte zóny ošetření k rozhodujícímu mechanismu selhání, zajistěte přístup proudu k celé kořeni a chraňte boky, hrany, otvory a mikrogeometrii ozubeného kola.
Kuličkování ozubených kol je proces zlepšování vlastností povrchu zaměřený na konkrétní prvek, nikoli univerzální pokyn k ošetření celého ozubeného kola. Pokud je rozhodujícím mechanismem ohybová únava v kořeni zubu, může výkres stanovit ošetření přechodového zaoblení kořene a přilehlé oblasti. Pitting, mikropitting, zadírání a lom boku zubu se týkají jiných míst a mechanismů, takže samotné kuličkování kořene jejich funkční vlastnosti nedokládá. Obhajitelný postup propojuje rozhodnutí konstrukční autority, materiál a stav zpevněné vrstvy, přístup, intenzitu, pokrytí, integritu povrchu a validaci specifickou pro ozubené kolo.
Který mechanismus selhání ozubeného kola je řešen?
| Mechanismus selhání ozubeného kola | Primární oblast | Důsledky pro kuličkování |
|---|---|---|
| Únava kořene zubu z ohybu | Zaoblení kořene zubu a sousední přechod | Ošetření zaměřené na kořen zubu může být relevantní, pokud se na něj odvolává výkres a konstrukční podklad |
| Pitting nebo mikropitting | Kontakt boku při zatížení | Samotné kuličkování paty zubu nedokládá únosnost povrchu boků; rozhodující zůstávají jakost dokončení, mazání, mikrogeometrie a stav materiálu |
| Oděr nebo opotřebení | Oblast kluzného kontaktu | Kuličkování nenahrazuje mazání, tribologický návrh ani požadovanou úpravu boku |
| Zlomení boku zubu | Podpovrchová oblast pod aktivním bokem | Vyžaduje samostatné posouzení únosnosti, materiálu a zbytkového napětí |
| Trhání nebo únava na přechodech drážkování/kořen | Boky, kořenové oblasti nebo výběhy drážkování | Mapa ošetření a doklady musí odpovídat skutečné geometrii drážkování a místu selhání |
Tabulka 1. Rozsah ošetření se řídí řídícím mechanismem selhání a základem řízeného návrhu.
Během přenosu krouticího momentu je zub vystaven cyklickému ohybu a kontaktnímu zatížení. Geometrie kořene vytváří lokální koncentraci napětí, ale vznik trhliny závisí také na čistotě materiálu, vměstcích, stavu povrchově zpevněné vrstvy, obrábění, zbytkovém napětí a spektru zatížení. Ne každé selhání ozubeného kola začíná v kořeni.
ISO 6336-3 řeší v uvedeném rozsahu pevnost zubů v ohybu a ISO 6336-2 povrchovou únosnost, včetně pittingu. Jde o normy pro výpočet únosnosti ozubených kol, nikoli o specifikace procesu kuličkování. Výkres nebo řídicí procesní dokument proto musí požadavky na kuličkování uvést samostatně.

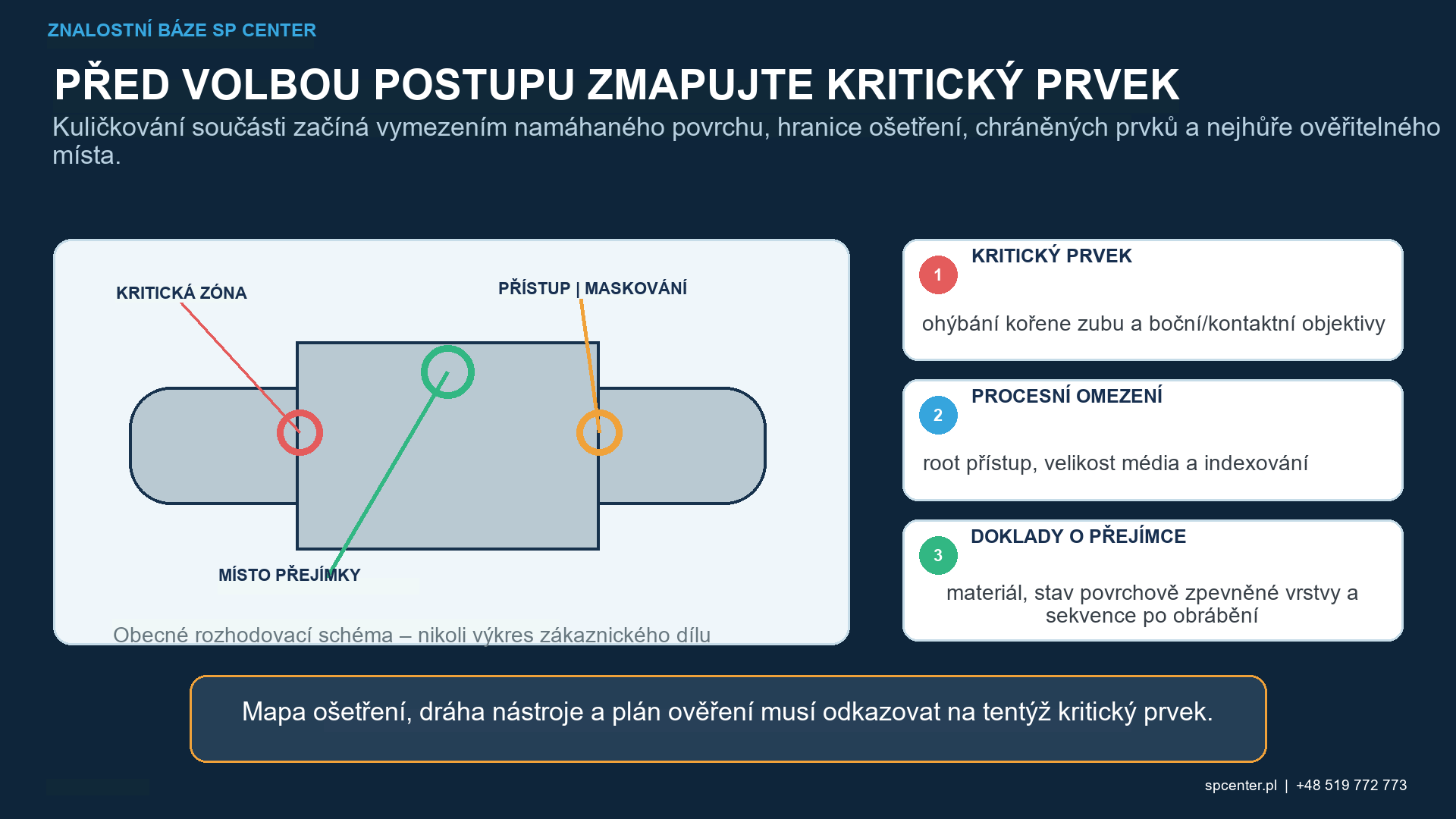

Které vlastnosti zubu a ozubeného kola vyžadují samostatná rozhodnutí?
| Vlastnost | Riziko přístupu nebo poškození | Kontrolní otázka |
|---|---|---|
| Kořenový zaoblení na obou stranách zubu | Zastínění sousedními boky a měnící se úhel nárazu | Dosahuje kvalifikovaný proud celého zaoblení a přechodu definovaného výkresem bez neošetřeného pásu? |
| Zatížený bok zubu | Drsnost, mikrogeometrie a citlivost kontaktní funkce | Je bok ošetřen, chráněn nebo vyloučen a jsou ověřeny požadované limity povrchové úpravy a profilu? |
| Špička a hrana zubu | Zaoblení, eroze, odštípnutí nebo lokální přeexponování | Jsou stav hrany a topografie chráněny v rámci specifického okna prvku? |
| Otvor, drážkování, vztažná plocha a montážní plocha | Vniknutí média, změna rozměrů, kontaminace nebo ztráta usazení | Definují výkres a plán masky hranice ošetření a přijetí po zpracování? |
| Vnitřní ozubení nebo úzká mezera mezi zuby | Omezená viditelnost, odraz a zadržování média | Může vybrané zařízení a médium dosáhnout, vyčistit a zkontrolovat skutečnou geometrii? |
| Hranice masky nebo přechodová zóna | Netěsnost, náhlá hrana ošetření a nejednoznačné pokrytí | Je hranice umístěna, opakovatelná a zkontrolována schválenou metodou? |
Tabulka 2. Ozubené kolo je mapa funkčních povrchů a přístupových podmínek, nikoli jedna jednotná oblast kuličkování.

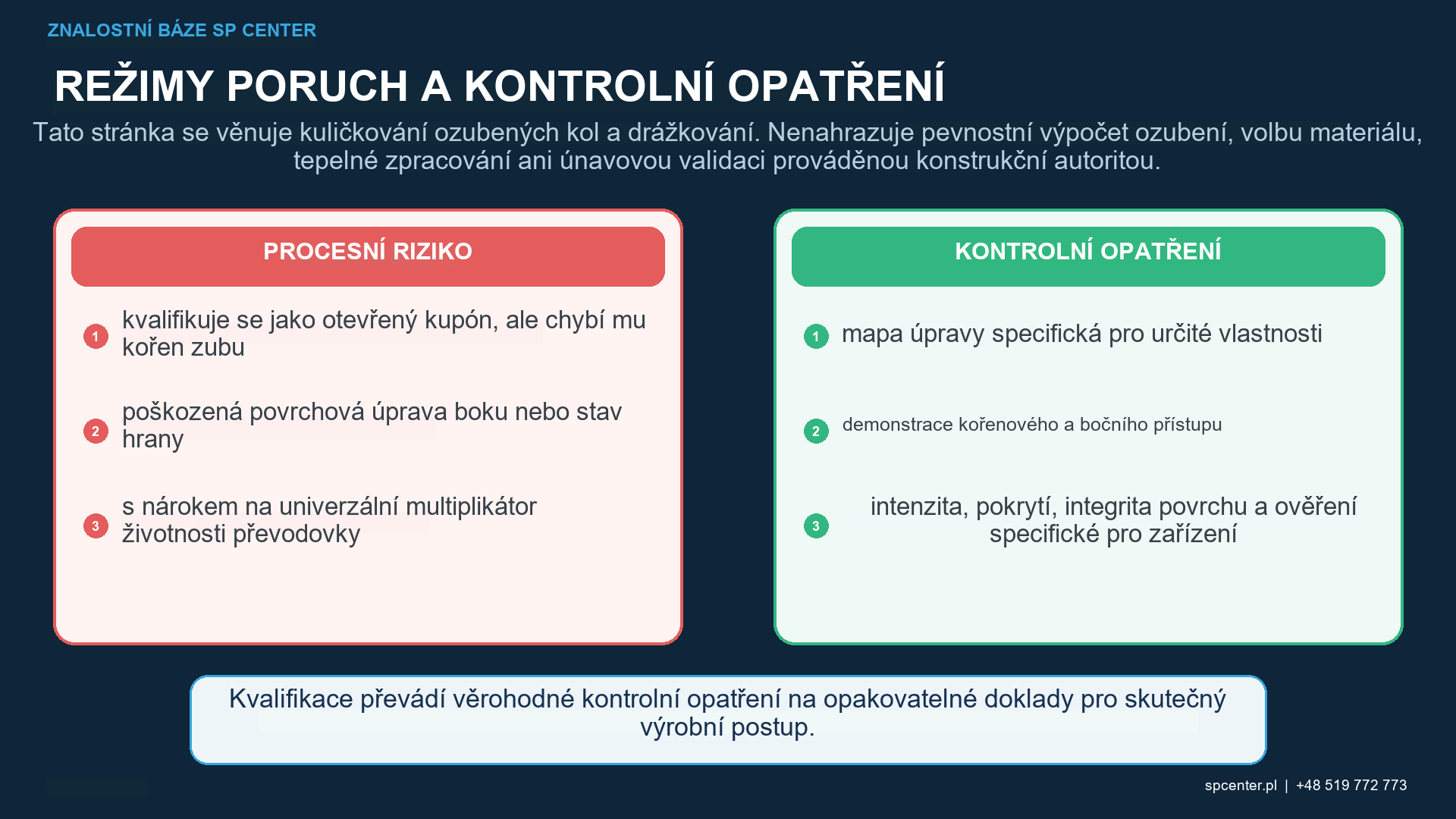

Proč je přístup ke kořeni zubu obtížný?
Sousední zuby omezují viditelnost a mění úhel nárazu, když proud protíná kořen. Přístup ovlivňuje šroubovice, úhel tlaku, modul, poloměr kořene, šířka zubu a vnitřní nebo vnější geometrie. Výhodné umístění Almen nebo otevřený kupón neprokazuje dopad částic na nejméně přístupný kořen.
Vypracujte postup na skutečném nebo autorizovaném reprezentativním ozubeném kole. Ovládejte polohu trysky nebo proudu kola, odstup, úhel, hmotnostní tok média, rotaci, indexování, posuv a překrytí. Ověřte obě strany nejužšího nebo nejvíce stíněného kořene, začátek/konec dráhy a hranici masky.
Jak média a zařízení ovlivňují postup ozubeného kola?
Média musí odpovídat geometrii kořene a provoznímu procesu, aniž by porušila požadavky na povrch. Velikost, tvrdost, materiál, tvar a provozní mix ovlivňují přístup, náraz a poškození. Menší média mohou zlepšit přístup, ale nemusí automaticky poskytovat požadovanou intenzitu nebo profil; větší média mohou být blokována nebo poškozovat citlivé prvky.
Pneumatické zařízení může zajistit lokalizovaný směrový přístup, zatímco zařízení s metacím kolem přivádí médium jinou geometrií proudu a používá jiné řídicí veličiny. Žádné řešení není univerzálně lepší ani automaticky zaměnitelné. Zařízení, přípravek a pohyb je nutné kvalifikovat pro konkrétní ozubené kolo a požadavek.
Proč záleží na materiálu a výrobním pořadí?
Určete jakost oceli, čistotu materiálu, postup tepelného zpracování, tvrdost a stav povrchově zpevněné vrstvy. Cementovaná, nitridovaná, indukčně kalená a průběžně kalená ozubená kola mohou mít různé sklony, zachovanou mikrostrukturu, citlivost povrchu a limity kontaminace. Kvalifikace musí používat skutečný nebo prokazatelně reprezentativní stav.
Stanovte sled broušení, honování, superfinišování, odjehlování, povlakování a čištění. Broušení po kuličkování může odstranit část ovlivněné vrstvy. Kuličkování po dokončovacím broušení může změnit topografii paty nebo boku zubu a vyžaduje předepsané kontroly brusných spálenin, povrchu, mikrogeometrie a rozměrů.
Co dokazují intenzita, pokrytí a kontrola výstroje?
| Úroveň dokladů | Výstup specifický pro ozubené kolo | Co to samo o sobě nedokazuje |
|---|---|---|
| Ověření procesu | Kvalifikované zařízení, médium, nasycení/intenzita, hmotnostní tok, vzdálenost/úhel, upevnění, rotace/indexování, dráha a expozice | Úplné pokrytí kořene, přijatelná úprava boku nebo únavová životnost |
| Přijetí povrchu součásti | Pokrytí v každém specifikovaném kořeni/přechodu, hranice masky, stav povrchu, čistota a požadované rozměry | Profil hloubky zbytkového napětí nebo zvýšení ohybové pevnosti |
| Validace součásti | Reprezentativní ohyb kořene, kontakt, zbytkové napětí nebo jiné použité doklady pro materiál, pouzdro a geometrii | Přenos do jiné rodiny ozubených kol nebo shoda rutinního toku |
| Sledovatelnost a řízení změn | Identita ozubeného kola, výkres, materiál/tepelné zpracování, procesní program, šarže/stav pracovního média, kontroly, odchylky a uvolnění | Technický výkon bez Podpůrná kvalifikace |
Tabulka 3. Ověření proudu, přijetí povrchu, validace komponent a sledovatelnost odpovídají na různé otázky.
Cílem je kvalifikované procesní okno, nikoli maximální intenzita nebo expozice. Správná Almenova intenzita neprokazuje přístup; úplné pokrytí neprokazuje požadovanou intenzitu; a obojí může koexistovat s nepřijatelnou drsností, ohnutým okrajem, zadrženým médiem nebo rozměrovou neshodou.
Jak se posuzuje pokrytí u kořene zubu?
Vyhodnoťte každý výkresem definovaný povrch kořene a přechod pomocí schválené přímé nebo kvalifikované nepřímé metody. Osvětlení, zvětšení, stav povrchu a přístup musí být schopny vyřešit požadované rozhodnutí. Tracer nebo fluorescenční metoda vyžaduje kvalifikaci a korelaci pro skutečnou geometrii a stav kořene.
Neodvozujte skrytou stranu kořene z exponovaného povrchu svědka, pokud řídící metoda explicitně neakceptuje reprezentativní korelaci. Zaznamenejte kontrolovaná místa, metodu, pravidlo pro odběr vzorků nebo celoplošný odběr a autorizaci k přijetí.
Jaká povrchová a rozměrová rizika přetrvávají?
Zkontrolujte praskliny, ostré otisky, záhyby, poškození hran, erozi, kontaminaci a zadržená média dle potřeby. Ověřte drsnost kořene a boků, profil/stoupání zubu, házivost, otvor, referenční bod nebo jiné rozměry pouze tam, kde to vyžaduje výkres nebo kvalifikace. Průměrná drsnost v souladu s požadavky neruší lokální vadu.
Pokud jsou boky nebo otvory vyloučeny, masky a zátky se stanou kontrolovaným nástrojem s definovaným materiálem, uložením, životností, kontrolou a odstraněním. Únik masky nebo nejednoznačný přechod vyžaduje zadržení a oprávněné rozhodnutí o dalším nakládání.

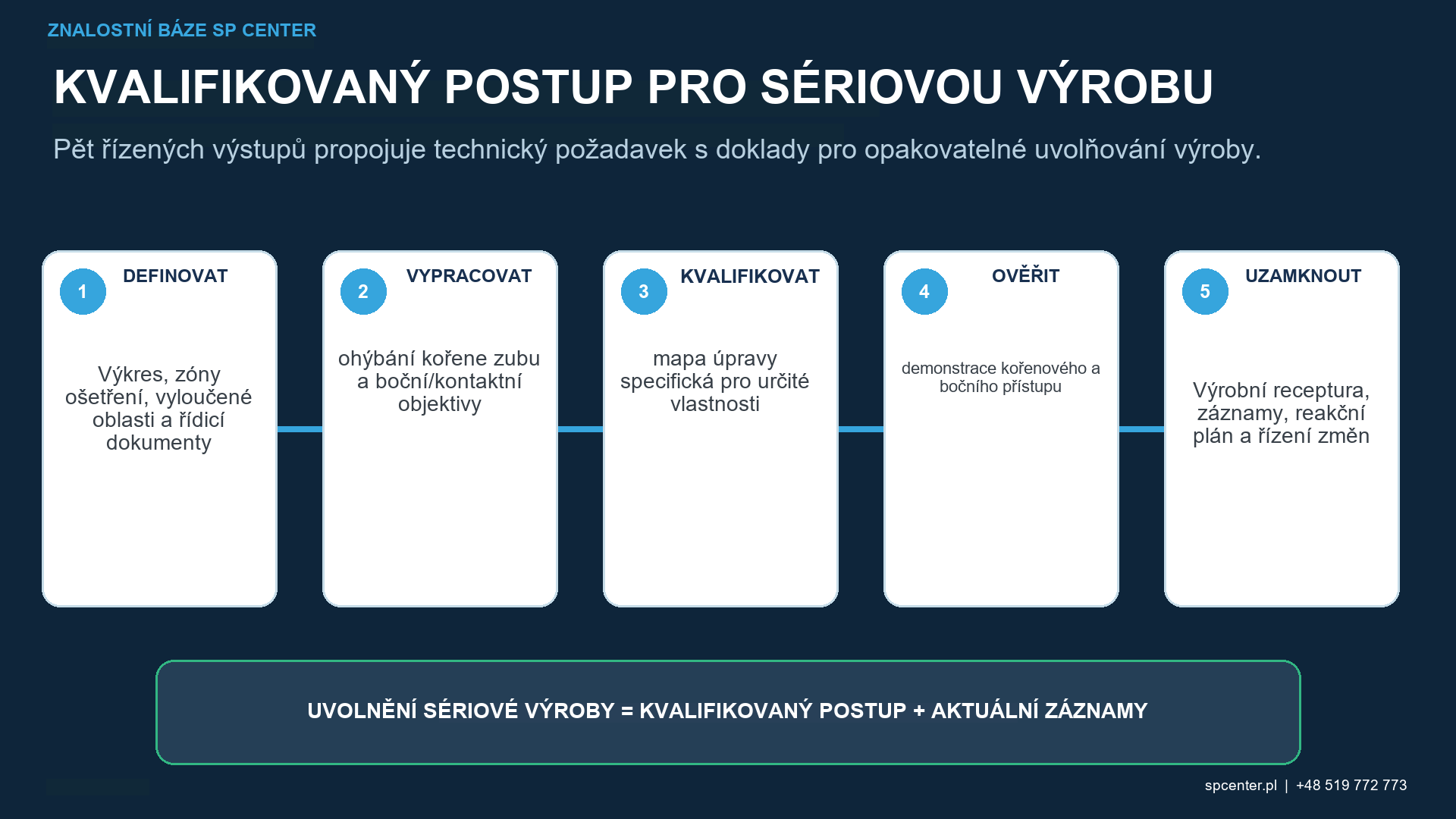

Co uzavírá úplná kvalifikace?
| Fáze kvalifikace | Požadovaný výstup | Výzva specifická pro ozubené kolo |
|---|---|---|
| Kontrola požadavků | Řízený výkres, způsob selhání, materiál/povrchově zpevněná vrstva, mapa ošetření a vyloučení, příslušné specifikace | Vyhněte se předpokladu, že všechny zuby nebo boky vyžadují stejné ošetření |
| Vývoj přístupu | Reprezentativní výzva pro ozubené kolo, upínací přípravek, masku, polohu trysky/kola, médium, rotaci/indexování a nejhorší kořen | Prokázat obě strany nejméně přístupného kořene a všechny přechody |
| Okno procesu | Platný základ intenzity, limity médií a zařízení, pohyb, překrytí, expozice a alarmy | Zabránit tlaku/času v nahrazování kvalifikovaných dokladů o proudu a prvcích |
| Přijetí součásti | Pokrytí, povrch, drsnost/úprava, poškození, čistota a rozměrové výsledky, jak je uvedeno | Chraňte funkčnost boky, hrany, otvory a vztažné body |
| Kvalifikace výkonu | Reprezentativní zkušební a akceptační kritéria, kde je vyžadováno prohlášení o únosnosti | Samostatné otázky týkající se ohybu, důlkové koroze, oděru a lomu boků |
| Sériové uvolnění | Aktuální konfigurace, záznamy, reakční plán, autorizované odchylky a spouštěče změn/rekvalifikace | Zabraňte tichému přenosu mezi rodinami ozubených kol nebo stroji |
Tabulka 4. Každá fáze uzavírá jiné riziko specifické pro ozubené kolo před sériovým uvolněním.
Co patří do záznamu o výrobě?
- Identita ozubeného kola, revize výkresu, materiál, tepelné zpracování, pouzdro a vstupní povrchová úprava.
- Mapa ošetření, přechodů, masky a vyloučení pro kořenové oblasti, boky, hroty, otvory a vztažné body.
- Kvalifikované zařízení, média, upínací přípravky, masky, poloha trysky/kola, rotace/indexování a revize programu.
- Platné záznamy o nasycení/intenzitě a stavu média plus monitorované procesní proměnné a alarmy.
- Pokrytí specifických prvků, povrch, čistota a rozměrová akceptace.
- Výkonnostní doklady, pokud byly použity, a jejich materiál/geometrie/zatížení.
- Změny, neshody, autorizované přepracování, schválení zákazníkem a sledovatelnost konečného uvolnění.
Proč se často kuličkuje pata zubu ozubeného kola?
U ozubených kol, u kterých dochází k únavě v ohybu kořene zubu, může být zaoblení kořene oblastí s vysokým napětím, kde dochází k vzniku trhlin. Výkresem schválená metoda kuličkování může zavést kontrolovaný stav blízko povrchu, ale přínos musí být kvalifikován pro skutečný materiál a geometrii.
Má se kuličkovat celé ozubené kolo?
Neplatí to univerzálně. Kořenová oblast, boky, špičky, otvory, drážkování a referenční plochy mohou mít různé funkce a omezení. Rozsah určují zóny ošetření, přechodové zóny a vyloučené zóny stanovené výkresem.
Může kuličkování ozubených kol zlepšit odolnost proti důlkovému korozi?
Z kuličkování kořene nelze vyvodit tvrzení o důlkovém korozi. Výkonnost kontaktu boků závisí také na materiálu, pouzdře, gradientu tvrdosti, mikrogeometrii, povrchové úpravě, mazání, zatížení a zbytkovém napětí. Použijte konstrukční základ nebo reprezentativní ověření boku zubu.
Prokazuje správná Almenova intenzita pokrytí kořene zubu?
Ne. Almenova intenzita ověřuje standardizovanou odezvu proudu. Pokrytí přístupem a rázovým otiskem na obou stranách každé specifikované kořene a přechodu vyžaduje samostatné doložení.
Které materiály ozubených kol lze kuličkovat?
Cementované, nitridované, indukčně kalené, průběžně kalené a jiné stavy ozubených kol mohou vyžadovat různá média, energii, limity kontaminace a poškození. Při kvalifikaci použijte přesnou slitinu, tepelné zpracování, pouzdro a vstupní povrch.
Mělo by kuličkování probíhat před nebo po broušení ozubených kol?
Postup se řídí výkresem a kvalifikací. Broušení po kuličkování může odstranit poškozenou vrstvu; kuličkování po broušení může změnit povrchovou úpravu a vyžaduje kontrolu broušení, stavu povrchu a požadavků na bok/kořen zubu.
Lze jeden proces výroby ozubeného kola přenést na jiný modul nebo tvar zubu?
Ne automaticky. Rozteč zubů, šroubovice, poloměr paty zubu, vnitřní/vnější geometrie, materiál, pouzdro, upínací přípravek, přístup a kontrola mohou změnit kvalifikovaný vztah.
Zaručuje kuličkování určité prodloužení životnosti ozubeného kola?
Ne. Jakýkoli kredit za životnost nebo únosnost vyžaduje definovaný režim selhání, reprezentativní geometrii ozubeného kola nebo testu, čistotu materiálu, výrobní postup, spektrum zatížení a přejímací podklad.
Klíčové poznatky
- Před výběrem oblasti ošetření identifikujte rozhodující mechanismus selhání ozubeného kola.
- Pro aplikace s únavou v ohybu může být primárním cílem zaoblení paty zubu definované výkresem.
- Prokažte přístup a pokrytí na obou stranách nejméně přístupné paty zubu.
- Zkontrolujte stav materiálu/povrchově zpevněné vrstvy a kompletní postup broušení, povrchové úpravy a povlakování.
- Oddělte Almenovu intenzitu, pokrytí, schválení povrchu a validaci výstroje.
- Uvádějte údaje o životnosti nebo nosnosti pouze v rámci testovaného nebo schváleného konstrukčního základu.
