Jak vyvinout zóny ošetření, přístup, maskování a ověření kolem prvků klikového hřídele kritických z hlediska únavy
Kuličkování klikového hřídele je proces zlepšování vlastností povrchu specifický pro daný prvek. Zaoblení, výstupy z olejových otvorů a přechody mezi řezy mohou být kritické z hlediska únavy, ale jejich relevance závisí na konstrukci klikového hřídele, materiálu, tepelném zpracování, zatížení a výrobním postupu. Cílem je reprodukovat autorizované ošetření na definovaných oblastech bez poškození čepů, hran, otvorů, rozměrů nebo dříve generovaných povrchových podmínek.
Proč by mělo kuličkování klikového hřídele začínat mechanismem selhání, nikoli názvem komponentu?
Klikové hřídele jsou vystaveny kombinovanému ohybovému a torznímu zatížení, avšak místo iniciace únavové trhliny závisí na konstrukci a provozním cyklu. Nepředpokládejte, že každý klikový hřídel selže ve stejném místě nebo že se má kuličkovat celá součást. Ošetřované oblasti stanovte podle schválených technických podkladů a řízeného výkresu.

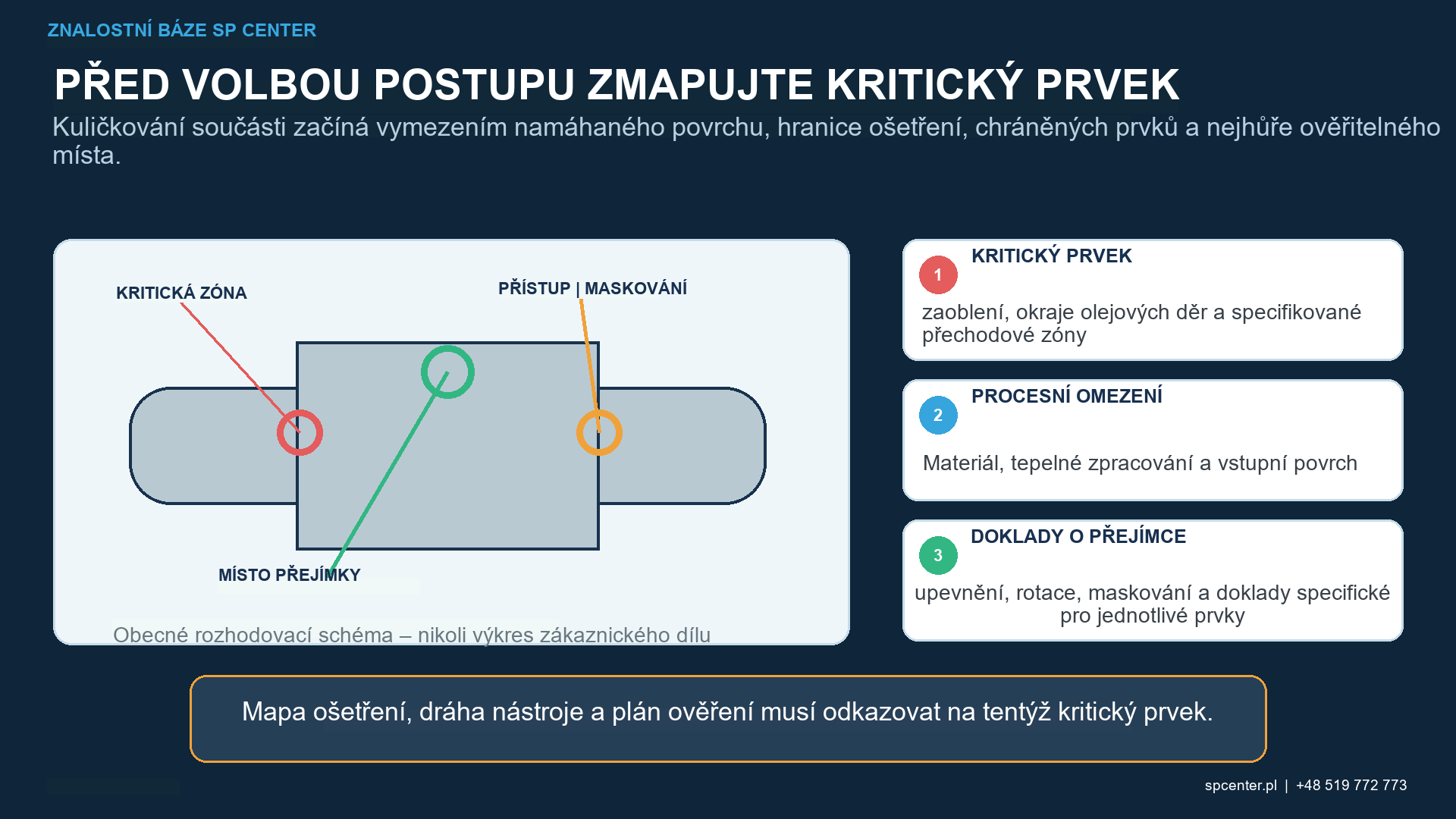

Které prvky klikového hřídele vyžadují explicitní kontrolu?
| Vlastnost | Proč to může být kritické | Otázka týkající se řízení procesu |
|---|---|---|
| Zaoblení klikového čepu nebo hlavního čepu | Geometrie může koncentrovat cyklické napětí. | Může proud dosáhnout plného definovaného poloměru bez poškození čepu? |
| Výstup z olejového otvoru | Lokální geometrie a podmínky obrábění mohou zvýšit riziko iniciace. | Jsou podmínky hran, maskování a přístup k médiím explicitně řízeny? |
| Přechod řezu | Cesta zatížení a tuhost se mění lokálně. | Kde začíná/končí ošetření a je hranice autorizována? |
| Čep nebo těsnicí plocha | Může mít přísné požadavky na povrchovou úpravu a rozměry. | Musí být po zpracování vyloučena, chráněna nebo zkontrolována? |
Tabulka 1. Potenciální kritičnost musí být potvrzena pro skutečný klikový hřídel; tato tabulka není univerzální mapou ošetření.
Jak materiál, tepelné zpracování a stav vstupního povrchu ovlivňují proces?
Kované oceli, mikrolegované oceli, litiny, indukčně kalené a nitridované podmínky mohou reagovat odlišně. Tvrdost, hloubka povrchově zpevněné vrstvy, předchozí tváření za studena, stav broušení a povrchové vady ovlivňují vývoj procesu. Kvalifikovaný proces by neměl být přenášen mezi řadami klikových hřídelí pouze na základě nominální podobnosti.
Proč je výrobní sekvence součástí návrhu procesu?
- Ověřte, zda kuličkování probíhá před konečným broušením, nitridováním, indukčním kalením, válečkováním přechodových poloměrů, leštěním a čištěním, nebo až po těchto operacích.
- Vyhodnoťte, zda následná operace odstraňuje nebo uvolňuje zamýšlený stav povrchu.
- Nepředpokládejte, že kuličkování a válečkování přechodových poloměrů jsou zaměnitelné nebo že se jejich účinky automaticky sčítají.
- Říďte postup autorizované objednávky, mezilehlé kontroly a schvalování změn.
TECHNICKÁ POZNÁMKA Pokud je specifikováno válcování zaoblení a kuličkování, jejich sekvence a interakce vyžadují explicitní kvalifikaci. Každá z nich mění stav blízko povrchu a může ovlivnit odezvu na další operaci.
Proč musí být intenzita, pokrytí a přístup k prvkům vyhodnocovány samostatně?
| Řízení | Co se stanoví | Co nedokazuje |
|---|---|---|
| Almenova intenzita | Standardizovaná odezva kuličkovacího proudu. | Pokrytí zaoblení klikového hřídele nebo přijatelný stav čepu. |
| Vyhodnocení pokrytí | Ovlivněný rozsah zadaného prvku v rámci odkazované metody. | Správná intenzita nebo kvalifikovaná doba trvání cyklu. |
| Kvalifikovaná expozice | Výrobní čas, průchody nebo cykly pro schválené nastavení. | Přijetí pokrytí bez předepsaného vyhodnocení. |
| Součást inspekce | Povrch, rozměry, hranice a požadovaná akceptace prvku. | Nespecifikované zlepšení únavové životnosti. |
Tabulka 2. Vyhovující Almenův výsledek nemůže nahradit doklady ze skutečného prvku.
Jak by mělo být řízeno upnutí, pohyb a maskování?
Proces musí zachovat požadovaný vztah mezi proudem a každým ošetřovaným prvkem. Musí být řízena rotace dílu, indexování, poloha trysky nebo kola, úhel, odstupová vzdálenost, tok média a expozice. Maskování musí chránit vyloučené čepy, otvory nebo sousední povrchy, aniž by neúmyslně zastínilo hranici ošetření.
Jak by se měla řešit kontrola integrity povrchu a rozměrů?
- Potvrďte vstupní broušení, leštění a stav hran.
- Zkontrolujte nadměrné vtlačení, záhyby, lokální poškození a nezamýšlené ošetření.
- Ověřte kritické rozměry, házivost nebo deformaci, kde je to nutné.
- Udržujte olejové otvory a kanály čisté a bez zachycených médií.
- Ověření zbytkového napětí nebo únavy provádějte pouze tehdy, pokud to vyžaduje schválený kvalifikační plán.
Jak se kuličkování liší od válcování zaoblení?
Oba procesy mohou zavádět tlakové zbytkové napětí, ale používají různé kontaktní mechanismy, nástroje a řízení procesu. Publikované výsledky pro specifické materiály a geometrie vzorků nelze přímo přenést na jiný klikový hřídel. Výběr nebo kombinace musí splňovat konstrukční autoritu, výrobní postup a validaci komponent.

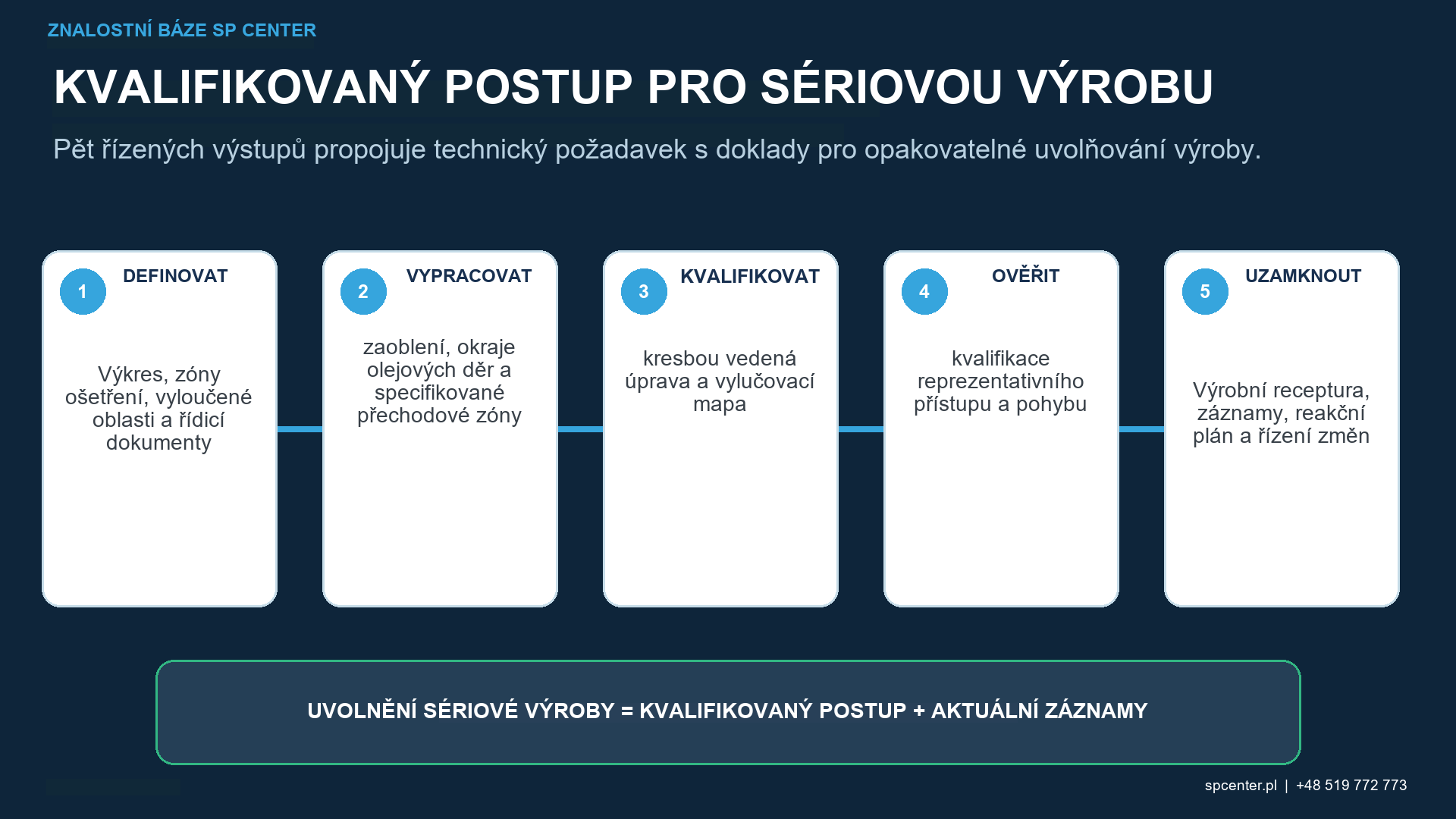

Co je praktická kvalifikační sekvence?
| Fáze | Požadovaný výstup |
|---|---|
| 1. Kontrola požadavků | Řízený výkres, materiál, tepelné zpracování, oblasti, vyloučení a pořadí procesu. |
| 2. Kontrola prvků a přístupu | Kritické poloměry, otvory, hranice, maskování a postup kontroly. |
| 3. Vývoj procesu | Média, zařízení, pohyb, saturace/intenzita a doklady o pokrytí/expozici. |
| 4. Vyhodnocení komponentů | Integrita povrchu, rozměry, čistota a požadované ověření. |
| 5. Sériové řízení | Schválené nastavení, ovládání médií, záznamy, reakční plán a řízení změn. |
Tabulka 3. Každý stupeň uzavírá jiné riziko specifické pro klikový hřídel.
Jak by mělo být specifikováno a kvalifikováno kuličkování klikového hřídele tryskou?
Kvalifikace musí propojit skutečnou součást s řízenou výrobní cestou. U kuličkování klikového hřídele tryskou by se technické posouzení mělo zabývat zaobleními, okraji olejových otvorů a specifikovanými přechodovými zónami, materiálem, tepelným zpracováním a vstupním povrchem, upínacím prvkem, rotací, maskováním a doklady specifickými pro jednotlivé prvky. Úspěšná zkušební metoda není přenositelná, pokud se zařízení, média, nástroje, geometrie, pohyb, příprava nebo metoda přejímky změní bez kontroly.

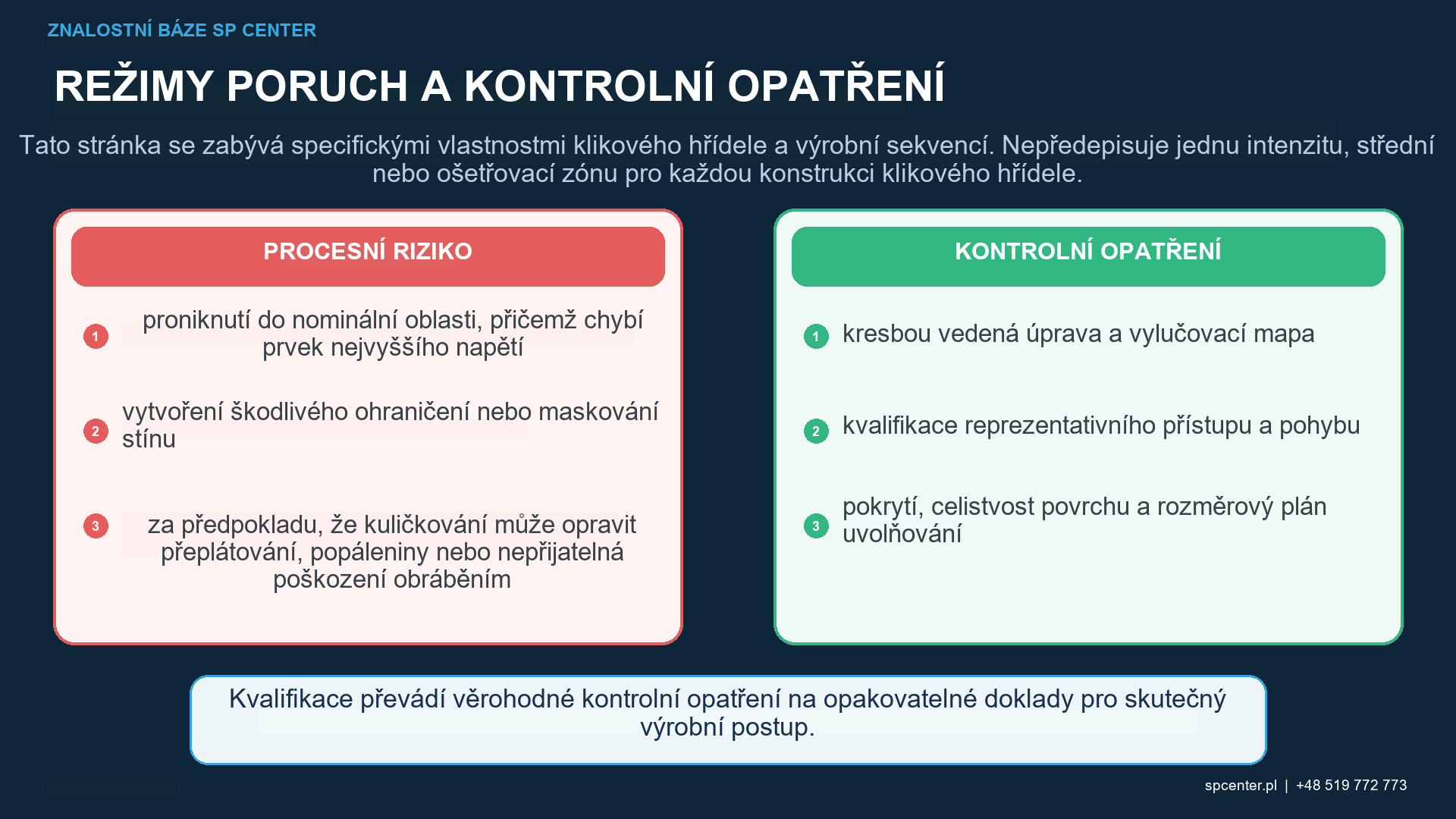

Plán uvolnění by se měl zabývat riziky specifickými pro danou součást: kuličkování nominální oblasti bez prvku s nejvyšším napětím, vytváření škodlivé hranice nebo maskovacího stínu, za předpokladu, že kuličkování může opravit přeplátování, propálení nebo nepřijatelné poškození obráběním. SP Center může navrhnout proveditelnost a postup řízení procesu, ale výkres, použité specifikace, schválené odchylky a přenesené požadavky zákazníka zůstávají smluvní autoritou.
| Vstup RFQ | Proč je to důležité |
|---|---|
| Řízený výkres a revize | Definuje identitu dílu, zóny ošetření, hranice a vyloučení. |
| Materiál, tepelné zpracování a vstupní povrch | Podporuje kontrolu médií, poškození, drsnosti, kontaminace a sekvence. |
| Řídící specifikace a přenesené požadavky zákazníka | Identifikuje autoritu pro intenzitu, pokrytí, média, záznamy a přijetí. |
| Geometrie, velikost, hmotnost a reprezentativní prvky | Podporuje proveditelnost pro zaoblení, okraje olejových otvorů a specifikované přechodové zóny a nejhorší přístupné místo. |
| Množství, logika šarže a plán dodávek | Umožňuje definovat výrobní postup, kapacitní plán, úroveň sledovatelnosti a komerční základ. |
| Požadavky na povrch, rozměry a záznamy | Zabraňuje tomu, aby intenzita nebo pokrytí byly považovány za jediný doklad o uvolnění. |
Tabulka 4. Vstupy RFQ pro řízené posouzení projektu.
PODPORA RFQ Zašlete kontrolovaný výkres, požadavky a množství na adresu biuro@spcenter.pl. Pro úvodní diskusi o proveditelnosti volejte +48 519 772 773.
Kterým mylným představám o kuličkování klikového hřídele je třeba se vyhnout?
Předpoklad „Celý klikový hřídel by měl být kuličkován.“ není spolehlivé inženýrské pravidlo. Výkres definuje rozsah.
Předpoklad „Vyšší intenzita vždy prodlužuje životnost klikového hřídele.“ není spolehlivé inženýrské pravidlo. Rozhodující je kvalifikované okno a stav povrchu.
Předpoklad „Kuličkování nahrazuje válcování zaoblení.“ není spolehlivé inženýrské pravidlo. Jsou to různé procesy.
Předpoklad „Správný Almenův výsledek dokazuje, že zaoblení je správné.“ není spolehlivé inženýrské pravidlo. Přístup, pokrytí a přijetí povrchu zůstávají oddělené.
Předpoklad „Stejný proces se hodí pro každý klikový hřídel.“ není spolehlivé inženýrské pravidlo. Důležitý je materiál, geometrie, tepelné zpracování a pořadí.
Často kladené otázky o kuličkování klikového hřídele
Co je kuličkování klikového hřídele?
Kuličkování klikového hřídele je proces zlepšování vlastností povrchu specifický pro daný prvek. Zaoblení, výstupy z olejových otvorů a přechody mezi řezy mohou být kritické z hlediska únavy, ale jejich relevance závisí na konstrukci klikového hřídele, materiálu, tepelném zpracování, zatížení a výrobním postupu.
Které oblasti klikového hřídele se běžně kontrolují z hlediska kuličkování?
Kontroly kuličkování klikového hřídele obvykle začínají zaobleními, přechody, hranami olejových otvorů a jakýmikoli výkresově definovanými zónami. Konstrukční autorita musí identifikovat požadované povrchy a hranice pro skutečný klikový hřídel.
Je kuličkování totéž co válcování zaoblení na klikovém hřídeli?
Kuličkování a válcování zaoblení jsou různé postupy zlepšování vlastností povrchu. Ukládají různá deformační pole, geometrická omezení, požadavky na nástroje a kvalifikační doklady, takže jeden by neměl být nahrazen druhým bez schválení návrhu.
Které proměnné ovlivňují kuličkování klikového hřídele tryskou?
Kuličkování klikového hřídele tryskou závisí na zaoblení, okrajích olejových otvorů a specifikovaných přechodových zónách, materiálu, tepelném zpracování a vstupním povrchu, upínacím přípravku, rotaci, maskování a dokladech specifických pro jednotlivé prvky. Výrobní postup musí také řídit mapu ošetření a vyloučení na základě výkresu, reprezentativní kvalifikaci přístupu a pohybu, pokrytí, integritu povrchu a plán uvolnění rozměrů.
Dokazuje správná Almenova intenzita, že kuličkování klikového hřídele tryskou je přijatelné?
Správná Almenova intenzita dokazuje pouze standardizovanou odezvu proudu požadovanou odkazovaným postupem. Tato stránka se zabývá specifickými vlastnostmi klikového hřídele a výrobní sekvencí. Nepředepisuje jednu intenzitu, médium nebo zónu ošetření pro každý návrh klikového hřídele.
Co by měla obsahovat žádost o nabídku (RFQ) pro kuličkování klikového hřídele tryskou?
Zašlete řízený výkres a revizi, materiál a tepelné zpracování, požadované ošetření a vylučovací zóny, řídící specifikace, požadavky na intenzitu a pokrytí, množství, povrchové a rozměrové limity a požadované záznamy.
Které normy platí pro kuličkování klikových hřídelí tryskou?
Příslušné dokumenty závisí na smlouvě a součásti. Relevantní technické reference zahrnují AMS2430U, ARP7488, SAE J443_202512 a SAE J2277_202301, ale revize uvedené ve výkresu a přenesených požadavcích zákazníka zůstávají směrodatné.
Může SP Center posoudit požadavek na kuličkování klikového hřídele?
Ano. SP Center může v rámci své potvrzené způsobilosti a rozsahu schválení přezkoumat proveditelnost, procesní kontroly, zkoušky, kvalifikační doklady a sériové požadavky. Zavolejte na +48 519 772 773 nebo zašlete řízenou dokumentaci na biuro@spcenter.pl.
Jaké jsou klíčové poznatky?
- Ošetřujte pouze autorizované oblasti kritické z hlediska únavy materiálu.
- Říďte celý výrobní postup, včetně broušení, tepelného zpracování a válcování zaoblení.
- Udržujte Almenovu intenzitu, pokrytí, kvalifikovanou expozici a uvolnění součásti odděleně.
- Ověřte skutečný přístup k zaoblení a olejovému otvoru.
- Chraňte funkční povrchy a ověřte čistotu a rozměry.
Které související příručky SP Center by se měly přečíst dále?
Které technické reference podporují tuto příručku?
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
6. Burrell, N. K., Řízené kuličkování automobilových součástí, SAE 850365 (1985).
8. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
REFERENČNÍ KONTROLA Použijte kompletní revize uvedené ve výkresu, smlouvě a přenesených požadavcích zákazníka. Tento článek poskytuje technický kontext a nenahrazuje kontrolované požadavky.
