Kulowanie kół zębatych jest procesem umacniania powierzchni ukierunkowanym na określone cechy. W przypadku kół zębatych, dla których decydujące jest zmęczenie zginające podstawy zęba, zatwierdzona obróbka może obejmować podstawę i przyległą strefę przejściową zamiast całego zęba. Kontrolowane uderzenia zmieniają stan mechaniczny warstwy przypowierzchniowej, głównie przez wprowadzenie ściskających naprężeń szczątkowych i umocnienia zgniotowego. Proces nie zastępuje projektowania koła zębatego, obróbki cieplnej, operacji wykończeniowych ani walidacji właściwej dla danej części.

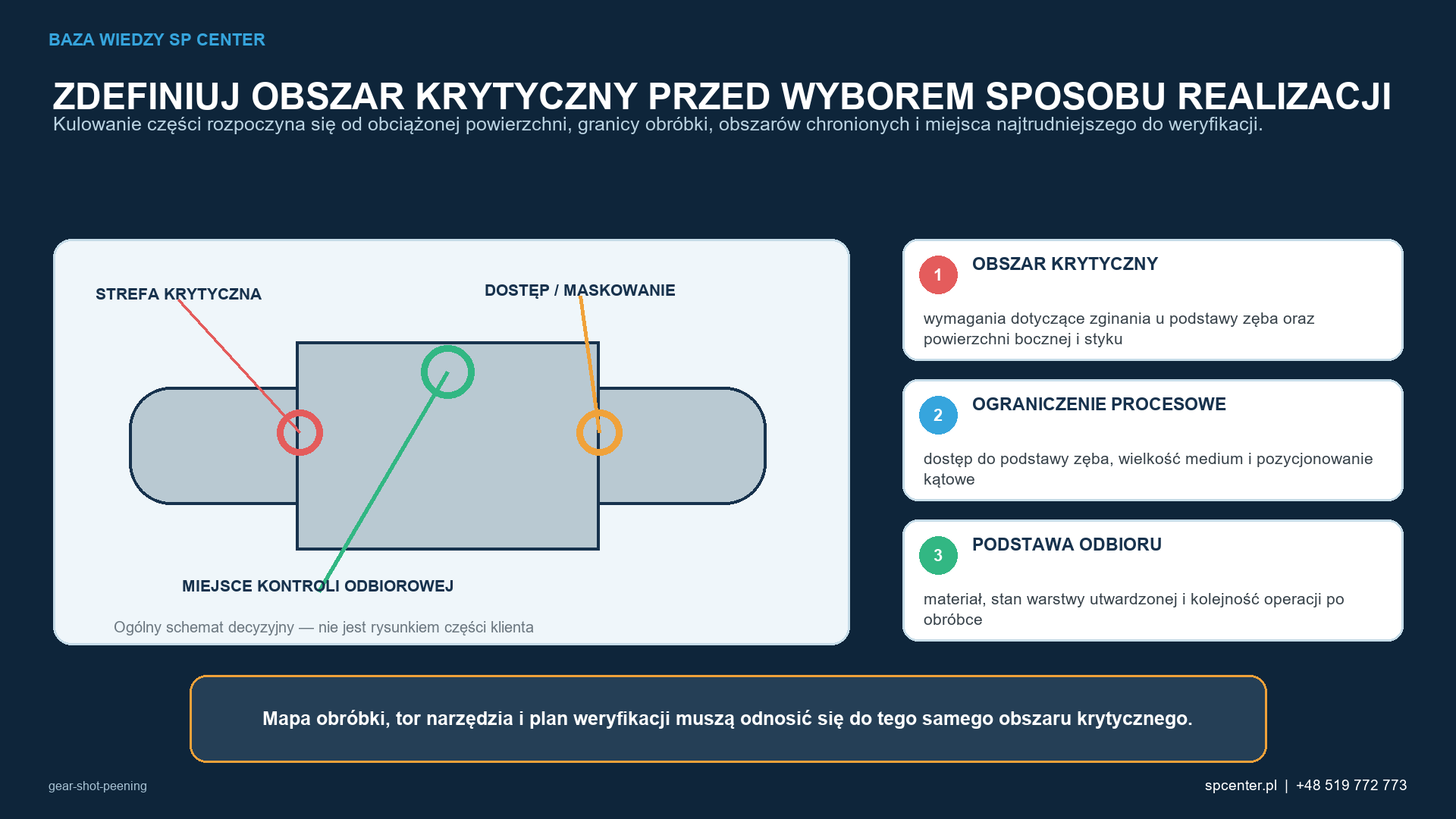

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania kół zębatych. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Dlaczego opracowanie kulowania koła zębatego należy rozpocząć od decydującego mechanizmu uszkodzenia?
Ograniczeniem dla koła zębatego mogą być różne mechanizmy. Zmęczenie zginające u podstawy zęba wiąże się z cyklicznymi naprężeniami zginającymi w tej strefie. Pitting, mikropitting, zatarcie i pęknięcie boku zęba dotyczą innych miejsc i mechanizmów. Wymagania dotyczące kulowania muszą zatem wynikać z oceny projektowej i nadzorowanego rysunku; samo występowanie zębów koła nie określa miejsca wymagającego obróbki.
| Mechanizm | Typowy obszar wymagający uwagi | Znaczenie dla kulowania |
|---|---|---|
| Zmęczenie zginające u podstawy zęba | Zaokrąglenie u podstawy zęba i sąsiednia strefa przejściowa | Obróbka skoncentrowana na podstawie zęba może być właściwa, jeśli zezwalają na nią dowody projektowe. |
| Wżery lub mikrowżery | Obciążona powierzchnia robocza zęba | Kulowanie samej podstawy zęba nie spełnia wymagań dotyczących zmęczenia kontaktowego powierzchni bocznej. |
| Zacieranie lub zużycie | Strefa styku ślizgowego | Smarowanie, wykończenie powierzchni i właściwości tribologiczne pozostają najważniejszymi kwestiami. |
| Pęknięcie boku zęba | Strefa podpowierzchniowa/boku zęba | Wymaga odrębnej oceny nośności i materiału. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Obszar obróbki musi odpowiadać decydującemu mechanizmowi uszkodzenia; nie jest to uniwersalna mapa obróbki kół zębatych.
Dlaczego podstawa zęba może być obszarem krytycznym?
Podczas zazębienia przenoszone obciążenie powoduje cykliczne zginanie zęba. Geometria nasady tworzy lokalną koncentrację naprężeń, natomiast stan po obróbce mechanicznej, stan warstwy utwardzonej powierzchniowo, wtrącenia i naprężenia szczątkowe mogą wpływać na zachowanie zmęczeniowe. W kole zębatym, którego konstrukcję determinuje zmęczenie zginające, pęknięcie może zainicjować na powierzchni nasady poddanej naprężeniom rozciągającym lub w jej pobliżu. Tego stwierdzenia nie wolno uogólniać na wszystkie uszkodzenia kół zębatych.
NOTA INŻYNIERSKA ISO Norma 6336-3 dotyczy obliczania wytrzymałości zębów walcowych kół zębatych na zginanie. Jest to norma do obliczeń nośności kół zębatych, a nie specyfikacja procesu kulowania. Wymagania procesowe muszą zostać przywołane oddzielnie na odpowiednim rysunku lub w odpowiedniej specyfikacji.
Co zmienia kulowanie — i czego nie dowodzi?
| Wpływ procesu | Znaczenie inżynieryjne | Ważne ograniczenie |
|---|---|---|
| Ściskające naprężenia szczątkowe w pobliżu powierzchni | Może zmniejszyć efektywne naprężenia rozciągające stanowiące siłę napędową inicjacji pęknięcia powierzchniowego. | Samej intensywności Almena nie można użyć do określenia wartości i głębokości. |
| Lokalne odkształcenie plastyczne i umocnienie zgniotowe | Zmienia stan materiału w warstwie przypowierzchniowej. | Nadmierna obróbka może pogorszyć stan powierzchni. |
| Zmiana topografii powierzchni | Potwierdza, że uderzenia oddziałują z powierzchnią. | Widoczne ślady uderzeń same w sobie nie potwierdzają akceptowalnego pokrycia powierzchni ani właściwości zmęczeniowych. |
| Zakwalifikowana powtarzalność | Zapewnia spójność procesu seryjnego. | Nastaw maszyny nie można przenosić bez przeglądu i zatwierdzenia. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Skutków procesu i dowodów weryfikacyjnych nie wolno traktować jako wzajemnie zamiennych.
Kulowanie ma utrzymywać element w granicach wymiarów i stanu powierzchni określonych dla autoryzowanego procesu. Nie należy opisywać go jako procesu pozbawionego jakiegokolwiek wpływu na geometrię: powtarzające się uderzenia zmieniają topografię powierzchni, dlatego każdy krytyczny profil oraz każde wymaganie dotyczące wykończenia lub wymiarów trzeba odpowiednio zabezpieczyć i zweryfikować.
Co inżynierowie powinni wiedzieć o znaczeniu materiału i kolejności operacji produkcyjnych?
- Potwierdź gatunek stali, przebieg obróbki cieplnej, twardość, głębokość warstwy utwardzonej powierzchniowo i czystość materiału.
- Określić, czy koło zębate jest nawęglone, azotowane, hartowane indukcyjnie czy hartowane na wskroś.
- Należy określić powiązanie ze szlifowaniem, dogładzaniem, nakładaniem powłoki, usuwaniem zadziorów i czyszczeniem końcowym.
- Należy ocenić, czy późniejsza operacja usuwa lub osłabia zamierzony stan warstwy przypowierzchniowej.
- Nie przenoś procesu między rodzinami kół zębatych wyłącznie dlatego, że ich moduł lub funkcja wydają się podobne.
Wymagania te oznaczają, że mapa obróbki dotycząca konkretnych cech, wykazanie dostępu do dna wrębu i boków zębów, intensywność, pokrycie powierzchni, integralność powierzchni oraz walidacja właściwa dla kół zębatych muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Co inżynierowie powinni wiedzieć o tym, że intensywność, pokrycie powierzchni i ekspozycja odpowiadają na różne pytania?
| Kontrola | Co pozwala ustalić | Czego nie pozwala ustalić |
|---|---|---|
| Intensywność Almena | Znormalizowana miara oddziaływania strumienia medium zgodnie z określoną metodą weryfikacji. | Rzeczywiste pokrycie podstawy zęba, profil naprężeń szczątkowych lub zwiększenie trwałości zmęczeniowej. |
| Ocena pokrycia powierzchni | Zakres nakładających się śladów uderzeń na określonej powierzchni, ustalony zgodnie z wymaganą metodą. | Prawidłowa intensywność lub prawidłowa ekspozycja produkcyjna. |
| Zakwalifikowana ekspozycja | Zatwierdzony czas, liczba przejść lub cykli dla zwalidowanej konfiguracji stanowiska. | Akceptacja pokrycia powierzchni bez wymaganej oceny. |
| Kontrola części | Granice obróbki, stan powierzchni, czystość i przywołane wymiary. | Nieokreślone właściwości poza podstawą kwalifikacji. |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 3. Zgodny z wymaganiami wynik pomiaru Almena sam w sobie nie wykazuje prawidłowej obróbki podstawy zęba.
Co inżynierowie powinni wiedzieć o konieczności wykazania dostępu do dna?
Niewielkie odstępy między zębami utrudniają zachowanie bezpośredniej widoczności i właściwego kąta uderzenia. Położenie dyszy lub wirnika rzutowego, odległość robocza, przepływ medium, obrót koła zębatego, indeksowanie i ekspozycja muszą utrzymywać zakwalifikowaną relację między strumieniem a całym zatwierdzonym obszarem. Zacienianie przez sąsiednie zęby lub maskowanie może spowodować, że podstawa zęba będzie obrobiona tylko częściowo, nawet gdy wynik badania Almena jest zgodny z wymaganiami.
- Ocenić obie strony stopy zęba i całą strefę przejściową określoną na rysunku.
- Potwierdź, że wybrane medium może dotrzeć do danej cechy bez naruszania wymagań dotyczących powierzchni.
- Kontroluj położenie przyrządu mocującego, obrót lub indeksowanie oraz położenie dyszy lub koła rzutowego.
- Stosuj wymaganą metodę oceny pokrycia na reprezentatywnej lub rzeczywistej geometrii.
- Chronić boki zębów, otwory i sąsiednie powierzchnie funkcjonalne tam, gdzie rysunek wymaga wyłączenia ich z obróbki.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o tym, że integralność powierzchni pozostaje warunkiem odbioru?
Celem nie jest maksymalna intensywność, lecz zakwalifikowane okno procesowe, które zapewnia wymaganą obróbkę przy zachowaniu akceptowalnego stanu powierzchni i zgodności części. Stan powierzchni po szlifowaniu przed procesem, środki kontroli przypaleń szlifierskich, stan krawędzi, czystość, odkształcenia i wymiary krytyczne pozostają elementami planu produkcji, jeżeli mają zastosowanie.

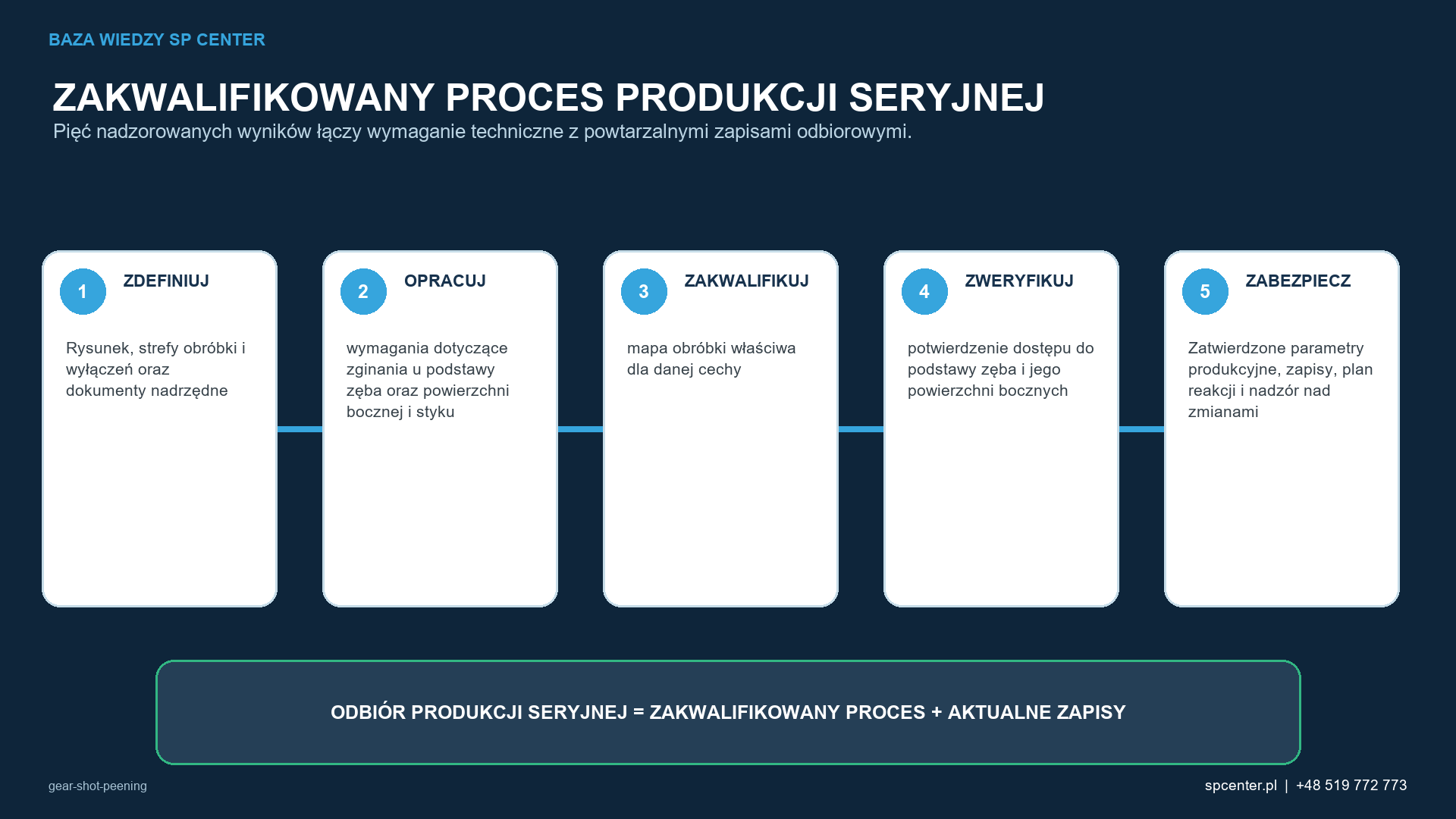

Jak wygląda praktyczna sekwencja kwalifikacji?
| Etap | Wymagany wynik |
|---|---|
| 1. Przegląd wymagań | Nadzorowany rysunek, materiał, obróbka cieplna, rodzaj uszkodzenia, obszary, wyłączenia i mające zastosowanie specyfikacje. |
| 2. Przegląd dostępu | Geometria podstawy zęba, dostęp medium, maskowanie, koncepcja przyrządu mocującego i metoda kontroli. |
| 3. Opracowanie procesu | Medium, urządzenie, nasycenie/intensywność, ruch i zakwalifikowana ekspozycja. |
| 4. Wyniki badań i zapisy dotyczące części | Pokrycie powierzchni, granice, stan powierzchni, czystość i wymagane kontrole wymiarowe. |
| 5. Kwalifikacja i nadzór produkcji seryjnej | Zatwierdzona konfiguracja stanowiska, zapisy, zasady kontroli medium do kulowania, plan reagowania i zarządzanie zmianami. |
Tabela 4. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 4. Każdy etap eliminuje inne ryzyko procesu właściwe dla koła zębatego.
Jak należy kwalifikować kulowanie kół zębatych pod kątem poprawy trwałości zmęczeniowej u podstawy zęba oraz jak określać wymagania dotyczące tego procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania kół zębatych w celu zwiększenia trwałości zmęczeniowej podstawy zęba przegląd techniczny powinien obejmować cele dotyczące zginania u podstawy zęba oraz powierzchni bocznej i styku zębów, dostęp do podstawy zęba, rozmiar medium i indeksowanie, materiał, stan warstwy utwardzonej powierzchniowo oraz kolejność późniejszej obróbki skrawaniem. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: kwalifikację na łatwo dostępnej, otwartej próbce z pominięciem podstawy zęba, uszkodzenie wykończenia boku zęba lub stanu krawędzi oraz deklarowanie uniwersalnego mnożnika trwałości koła zębatego. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie celów dotyczących zginania u podstawy zęba oraz powierzchni bocznej i styku, a także miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 5. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.

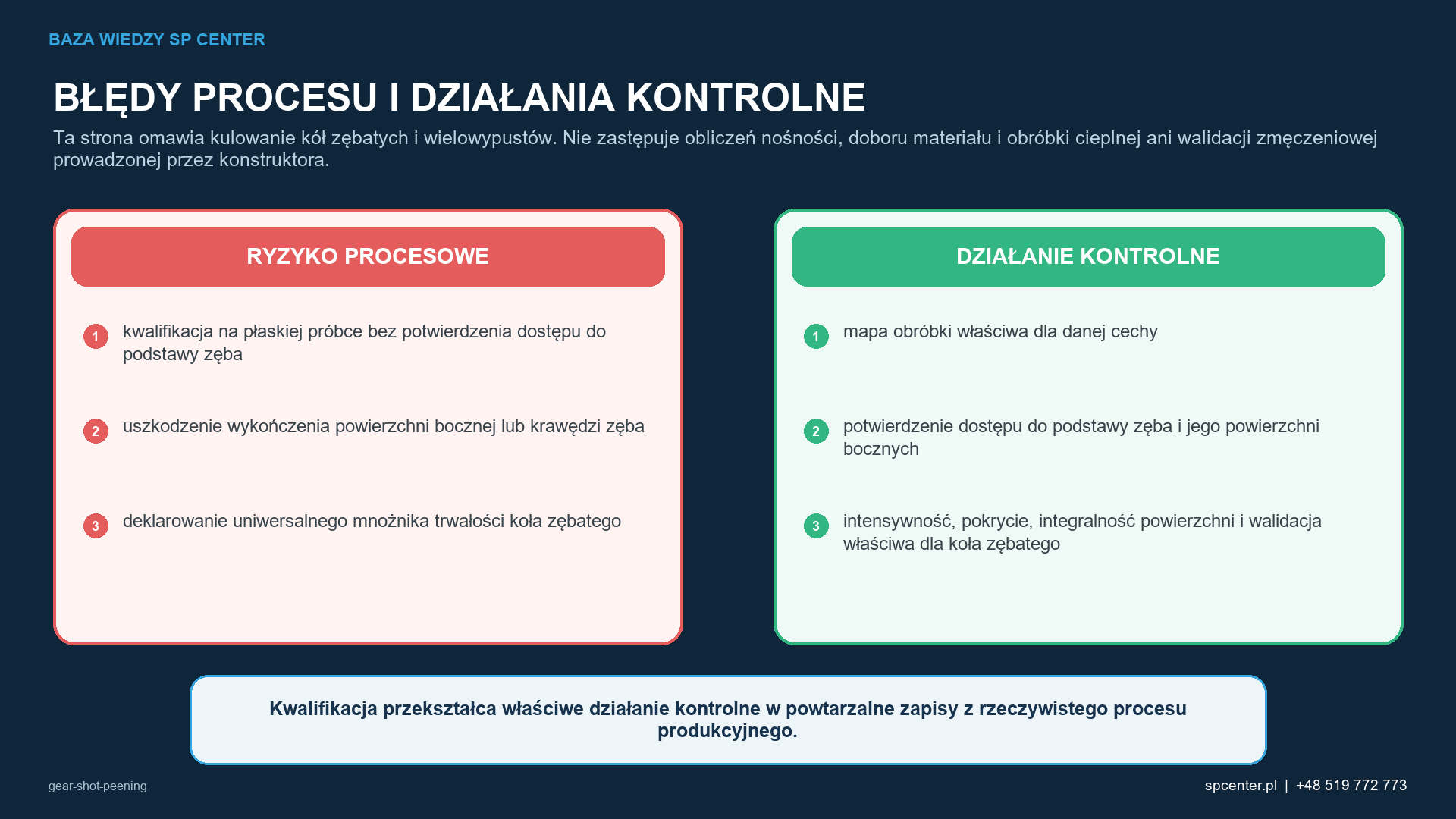

Jakie powszechne błędne przekonania na temat kulowania kół zębatych — poprawy trwałości zmęczeniowej u podstawy zęba — wymagają sprostowania?
SPRAWDŹ „Większość uszkodzeń kół zębatych zaczyna się u podstawy zęba”. To zbyt szerokie stwierdzenie. Zginanie u podstawy zęba jest tylko jednym z możliwych dominujących mechanizmów uszkodzenia.
SPRAWDŹ „Należy kulować całe koło zębate”. Nie jest to zasada uniwersalna; zakres wynika z zatwierdzonych wymagań inżynieryjnych.
SPRAWDŹ „Większa intensywność zawsze oznacza większą wytrzymałość zmęczeniową”. Fałsz; właściwości zależą od zakwalifikowanego okna procesu i uzyskanego stanu powierzchni.
SPRAWDŹ „Prawidłowa intensywność Almena dowodzi prawidłowego obrobienia podstawy zęba”. Fałsz; dostęp, pokrycie i akceptacja części pozostają odrębnymi kwestiami.
SPRAWDŹ „Proces opracowany dla jednego koła zębatego można skopiować na inne”. Nie bez przeglądu geometrii, materiału, obróbki cieplnej, wyposażenia i podstawy kwalifikacji.
Często zadawane pytania o kulowanie kół zębatych — jak poprawia trwałość zmęczeniową podstawy zęba
Czym jest kulowanie kół zębatych?
Kulowanie kół zębatych jest procesem umacniania powierzchni ukierunkowanym na określone cechy. W przypadku kół zębatych, dla których decydujące jest zmęczenie zginające podstawy zęba, zatwierdzona obróbka może obejmować podstawę i przyległą strefę przejściową zamiast całego zęba.
Dlaczego podstawa zęba koła zębatego jest krytycznym obszarem kulowania?
Podstawa zęba koła zębatego przenosi naprężenia zginające i jest częściowo osłonięta przez sąsiednie boki zębów. Podczas opracowywania procesu kulowania trzeba wykazać, że zakwalifikowany strumień dociera do podstawy zęba po odpowiedniej trajektorii i pozwala zachować wymagany stan powierzchni.
Czy kulowanie może zwiększyć trwałość koła zębatego w warunkach pittingu?
Kulowanie może wpływać na naprężenia szczątkowe przy powierzchni i zachowanie zmęczeniowe, ale odporność na wykruszanie powierzchniowe zależy od materiału, obróbki cieplnej, mikrogeometrii, wykończenia, smarowania i obciążenia. Deklaracja dotycząca trwałości względem wykruszania wymaga reprezentatywnych dowodów dla przekładni lub zatwierdzonej podstawy projektowej.
Jakie zmienne wpływają na kulowanie kół zębatych?
Kulowanie kół zębatych zależy od celów dotyczących zmęczenia zginającego podstawy zęba oraz styku na boku zęba, dostępu do podstawy, wielkości medium i indeksowania, materiału, stanu warstwy nawęglonej oraz kolejności operacji po obróbce skrawaniem. W przebiegu produkcyjnym należy również kontrolować mapę obróbki poszczególnych cech, wykazanie dostępu do podstawy i boku zęba, intensywność, pokrycie, integralność powierzchni oraz walidację właściwą dla koła zębatego.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność kulowania kół zębatych?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł dotyczy kulowania kół zębatych i wielowypustów. Nie zastępuje obliczeń nośności przekładni ani walidacji materiału, obróbki cieplnej i trwałości zmęczeniowej przez jednostkę odpowiedzialną za projekt.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące kulowania kół zębatych?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do kulowania kół zębatych?
Mające zastosowanie dokumenty zależą od umowy i części. W niniejszym przewodniku sprawdzono informacje wydawców dotyczące ISO 6336-3:2019, ISO 6336-2:2019, AMS2430U i ARP7488, jednak wiążące pozostają wydania przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące kulowania kół zębatych?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Przed określeniem obszaru obróbki zidentyfikować decydujący mechanizm uszkodzenia.
- W zastosowaniach narażonych na zmęczenie zginające głównym celem może być określony na rysunku obszar podstawy zęba.
- Należy rozróżniać intensywność Almena, pokrycie, zakwalifikowaną ekspozycję oraz dopuszczenie części.
- Należy wykazać dostęp medium do rzeczywistej geometrii podstawy zęba.
- Kontrolować stan materiału, kolejność operacji produkcyjnych i integralność powierzchni.
- Deklaracje dotyczące parametrów użytkowych należy formułować wyłącznie w granicach objętych badaniami lub zatwierdzoną podstawą kwalifikacji.
