Priraďte zóny ošetrenia k rozhodujúcemu mechanizmu zlyhania, zabezpečte prístup prúdu ku celej koreňovej časti a chráňte boky, hrany, otvory a mikrogeometriu ozubeného kolesa.

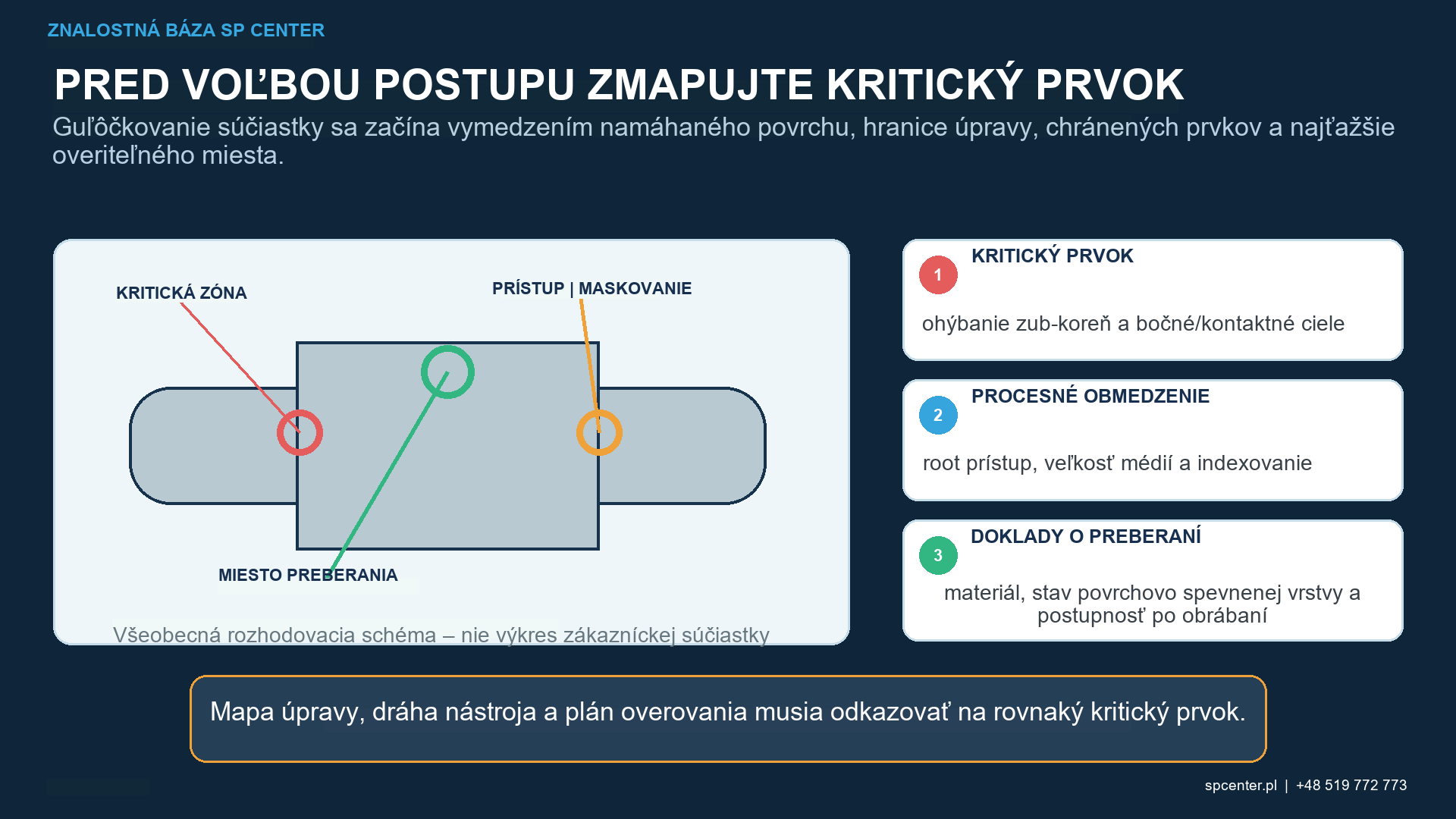

Guľôčkovanie ozubených kolies je proces zlepšovania vlastností povrchu zameraný na konkrétny prvok, nie univerzálny pokyn na úpravu celého ozubeného kolesa. Ak je rozhodujúcim mechanizmom ohybová únava v koreni zuba, výkres môže stanoviť úpravu prechodového zaoblenia koreňa a priľahlej oblasti. Pitting, mikropitting, zadieranie a lom boku zuba sa týkajú iných miest a mechanizmov, takže samotné guľôčkovanie koreňa ich funkčné vlastnosti nedokazuje. Obhájiteľný postup prepája rozhodnutie konštrukčnej autority, materiál a stav spevnenej vrstvy, prístup, intenzitu, pokrytie, integritu povrchu a validáciu špecifickú pre ozubené koleso.
Ktorý mechanizmus zlyhania ozubeného kolesa sa rieši?
| Mechanizmus zlyhania ozubeného kolesa | Primárna oblasť | Dôsledky pre guľôčkovanie |
|---|---|---|
| Únava z ohybu v oblasti koreňa zuba | Zaoblenie koreňa a priľahlý prechod | Ošetrenie zamerané na koreň zuba môže byť relevantné, keď ho výkres a konštrukčný základ vyžadujú |
| Pitting alebo mikropitting | Kontakt boku pri zaťažení | Samotné guľôčkovanie päty zuba nedokladá únosnosť povrchu bokov; rozhodujúce zostávajú kvalita dokončenia, mazanie, mikrogeometria a stav materiálu |
| Oder alebo opotrebenie | Oblasť klzného kontaktu | Guľôčkovanie nie je náhradou za mazanie, tribologický návrh ani požadovanú úpravu boku |
| Zlomenie boku zuba | Podpovrchová oblasť pod aktívnym bokom | Vyžaduje sa samostatné posúdenie únosnosti, materiálu a zvyškového napätia |
| Trenie alebo únava na prechodoch drážky/koreňa | Boky, koreňové oblasti alebo výbehy drážkovania | Mapa ošetrenia a doklady musia zodpovedať skutočnej geometrii drážky a miestu poruchy |
Tabuľka 1. Rozsah ošetrenia sa riadi riadiacim mechanizmom poruchy a základom riadeného návrhu.
Počas prenosu krútiaceho momentu je zub vystavený cyklickému ohybu a kontaktnému zaťaženiu. Geometria koreňa vytvára lokálnu koncentráciu napätia, ale vznik trhliny závisí aj od čistoty materiálu, inklúzií, stavu povrchovo spevnenej vrstvy, obrábania, zvyškového napätia a spektra zaťaženia. Nie každé zlyhanie ozubeného kolesa začína v koreňi.
ISO 6336-3 rieši v uvedenom rozsahu pevnosť zubov v ohybe a ISO 6336-2 povrchovú únosnosť vrátane pittingu. Ide o normy na výpočet únosnosti ozubených kolies, nie o špecifikácie procesu guľôčkovania. Výkres alebo riadiaci procesný dokument preto musí požiadavky na guľôčkovanie uviesť samostatne.
Ktoré vlastnosti zubov a ozubených kolies si vyžadujú samostatné rozhodnutia?
| Funkcia | Riziko prístupu alebo poškodenia | Kontrolná otázka |
|---|---|---|
| Koreňový zaoblený okraj na oboch stranách zuba | Tienenie susednými bokmi a meniaci sa uhol nárazu | Dosiahne kvalifikovaný prúd celý zaoblený okraj a prechod definovaný výkresom bez neošetreného pásu? |
| Zaťažený bok zuba | Drsnosť, mikrogeometria a citlivosť kontaktnej funkcie | Je bok ošetrený, chránený alebo vylúčený a sú overené požadované limity povrchovej úpravy a profilu? |
| Hrot a hrana zuba | Zaoblenie, erózia, odštiepenie alebo lokálne preexponovanie | Sú stav hrany a topografia chránené v rámci okna špecifického prvku? |
| Vŕtanie, drážkovanie, vzťažný bod a montážna plocha | Vniknutie média, zmena rozmerov, kontaminácia alebo strata uchytenia | Definujú výkres a plán masky hranice ošetrenia a akceptáciu po spracovaní? |
| Vnútorné ozubenie alebo úzka medzera medzi zubami | Obmedzená viditeľnosť, odraz a zadržiavanie média | Dokáže vybrané zariadenie a médium dosiahnuť, vyčistiť a skontrolovať skutočnú geometriu? |
| Hranica masky alebo prechodová zóna | Únik, ostrá hrana ošetrenia a nejednoznačné pokrytie | Je hranica umiestnená, opakovateľná a skontrolovaná schválenou metódou? |
Tabuľka 2. Ozubené koleso je súbor funkčných povrchov a podmienok prístupu, nie jedna rovnomerná oblasť guľôčkovania.
Prečo je prístup ku koreňu ťažký?

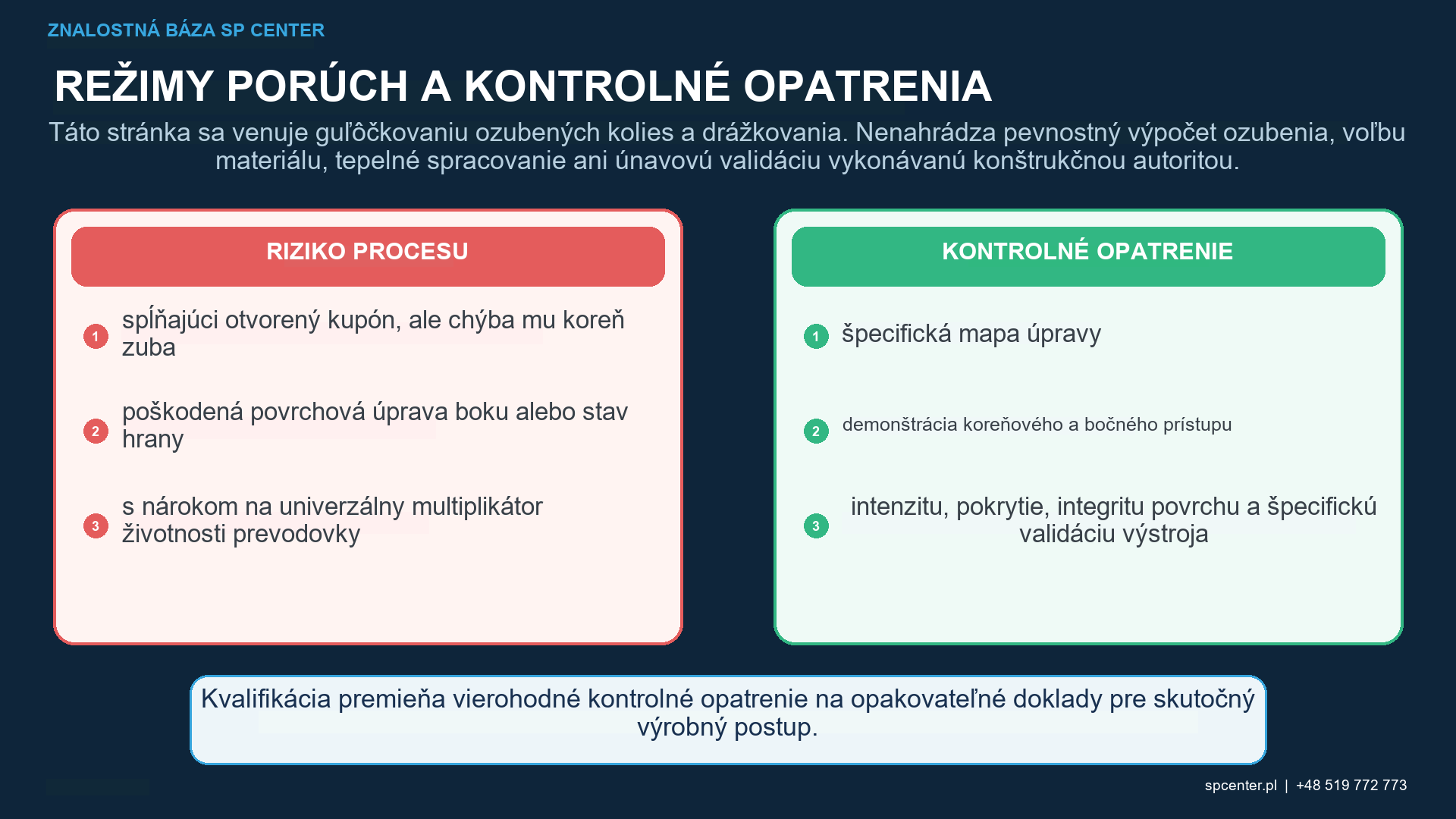

Susedné zuby obmedzujú viditeľnosť a menia uhol nárazu, keď prúd prechádza koreňom. Prístup ovplyvňuje skrutkovica, uhol tlaku, modul, polomer koreňa, šírka zuba a vnútorná alebo vonkajšia geometria. Výhodné umiestnenie Almen alebo otvorený kupón nedokazuje dopad častíc na najmenej prístupný koreň.
Vypracujte postup na skutočnom alebo autorizovanom reprezentatívnom ozubenom kolese. Kontrolujte polohu trysky alebo prúdu kolesa, odstup, uhol, hmotnostný prietok média, rotáciu, indexovanie, priebeh a prekrytie. Skontrolujte obe strany najužšieho alebo najviac tieneného koreňa, začiatok/konec dráhy a hranicu masky.
Ako médiá a zariadenia ovplyvňujý postup ozubeného kolesa?
Médiá musia zodpovedať geometrii koreňa a prevádzkovému procesu bez porušenia požiadaviek na povrch. Veľkosť, tvrdosť, materiál, tvar a prevádzková zmes ovplyvňujú prístup, náraz a poškodenie. Menšie médiá môžu zlepšiť prístup, ale neposkytujú automaticky požadovanú intenzitu alebo profil; väčšie médiá môžu byť zablokované alebo poškodiť citlivé prvky.
Zariadenie na ofukovanie môže poskytnúť lokalizovaný smerový prístup, zatiaľ čo kolesové systémy dodávajú médiá prostredníctvom rôznych geometrií prúdu a ovládacích prvkov. Ani jedno z nich nie je univerzálne lepšie ani zameniteľné. Kvalifikujte zariadenie, upínací prípravok a pohyb pre presný prevodový stupeň a požiadavku.
Prečo je dôležitý materiál a výrobná postupnosť?
Identifikujte druh ocele, čistotu materiálu, postup tepelného spracovania, tvrdosť a stav povrchovo spevnenej vrstvy. Cementované, nitridované, indukčne kalené a prekalené ozubené kolesá môžu mať rôzne gradienty, zachovanú mikroštruktúru, citlivosť povrchu a limity kontaminácie. Kvalifikácia musí použiť skutočný alebo preukázateľne reprezentatívny stav.
Stanovte sled brúsenia, honovania, superfinišovania, odhrotovania, povlakovania a čistenia. Brúsenie po guľôčkovaní môže odstrániť časť ovplyvnenej vrstvy. Guľôčkovanie po dokončovacom brúsení môže zmeniť topografiu päty alebo boku zuba a vyžaduje predpísané kontroly spálenín po brúsení, povrchu, mikrogeometrie a rozmerov.
Čo dokazujú intenzita, pokrytie a kontrola výstroja?
| Úroveň dokladov | Výstup špecifický pre ozubené koleso | Čo to samo o sebe nedokazuje |
|---|---|---|
| Overenie procesu | Kvalifikované zariadenie, médium, saturácia/intenzita, hmotnostný tok, vzdialenosť/uhol, upínanie, rotácia/indexovanie, dráha a expozícia | Úplné pokrytie koreňa, prijateľná úprava boku alebo únavová životnosť |
| Prijatie povrchu komponentu | Pokrytie v každom špecifikovanom koreni/prechode, hraniciach masky, stave povrchu, čistote a požadovaných rozmeroch | Profil hĺbky zvyškového napätia alebo zvýšenie pevnosti v ohybe |
| Validácia komponentu | Reprezentatívny ohyb koreňa, kontakt, zvyškové napätie alebo iné použité doklady pre materiál, puzdro a geometriu | Prenos do inej rodiny ozubených kolies alebo zhoda rutinného toku |
| Sledovateľnosť a riadenie zmien | Identita ozubeného kolesa, výkres, materiál/tepelné spracovanie, procesný program, šarža/stav pracovného média, kontroly, odchýlky a uvoľnenie | Technický výkon bez Podporná kvalifikácia |
Tabuľka 3. Overenie prúdu, akceptácia povrchu, validácia komponentov a sledovateľnosť odpovedajú na rôzne otázky.
Cieľom je kvalifikované procesné okno, nie maximálna intenzita alebo expozícia. Správna Almenova intenzita nedokazuje prístup; úplné pokrytie nedokazuje požadovanú intenzitu; a obe môžu koexistovať s neprijateľnou drsnosťou, prehnutým okrajom, zadržaným médiom alebo rozmerovou nekonformitou.
Ako sa posudzuje pokrytie na koreni zuba?
Vyhodnoťte každý koreňový povrch a prechod definovaný výkresom pomocou schválenej priamej alebo kvalifikovanej nepriamej metódy. Osvetlenie, zväčšenie, stav povrchu a prístup musia byť schopné vyriešiť požadované rozhodnutie. Metóda stopovača alebo fluorescenčná metóda vyžaduje kvalifikáciu a koreláciu pre skutočnú geometriu a stav koreňa.
Neodvodzujte skrytú stranu koreňa z exponovaného svedeckého povrchu, pokiaľ riadiaca metóda explicitne neakceptuje reprezentatívnu koreláciu. Zaznamenajte kontrolované miesta, metódu, pravidlo odberu vzoriek alebo pravidlo pre celú plochu a akceptačnú autorizáciu.
Aké povrchové a rozmerové riziká pretrvávajú?
Skontrolujte praskliny, ostré odtlačky, záhyby, poškodenie hrán, eróziu, kontamináciu a zadržané médiá podľa pokynov. Overte drsnosť koreňa a boku zuba, profil/stúpanie zuba, hádzavosť, otvor, referenčný bod alebo iné rozmery iba tam, kde to vyžaduje výkres alebo kvalifikácia. Zodpovedajúca priemerná drsnosť nezruší lokálnu chybu.
Ak sú boky alebo otvory vylúčené, masky a zátky sa stanú kontrolovaným nástrojom s definovaným materiálom, uložením, životnosťou, kontrolou a odstránením. Únik masky alebo nejednoznačný prechod vyžaduje zadržanie a oprávnené rozhodnutie o ďalšom postupe.

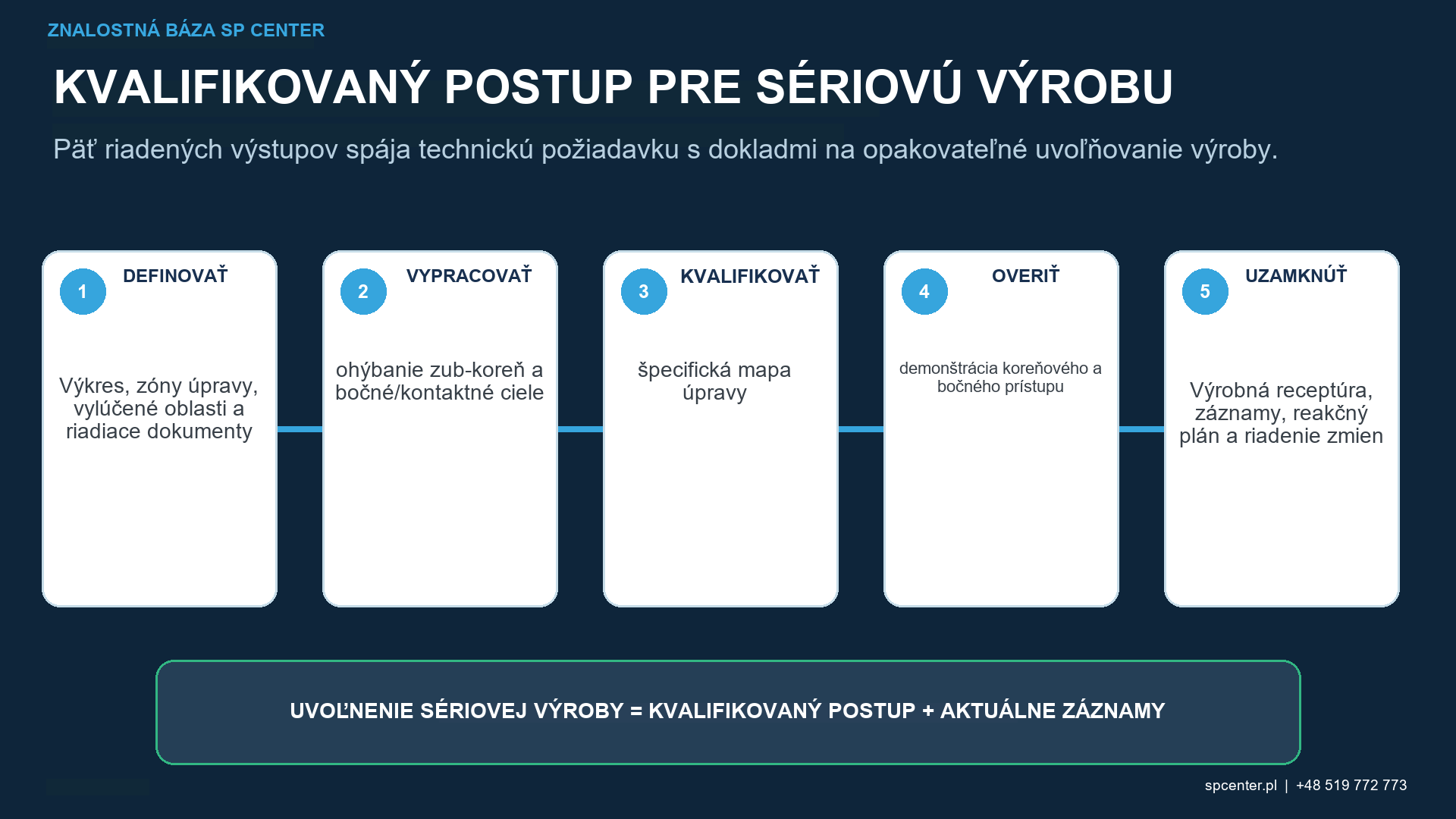

Čo uzatvára úplná kvalifikácia?
| Fáza kvalifikácie | Požadovaný výstup | Výzva špecifická pre ozubené koleso |
|---|---|---|
| Preskúmanie požiadaviek | Riadený výkres, spôsob poruchy, materiál/povrchovo spevnená vrstva, mapa ošetrenia a vylúčenia, príslušné špecifikácie | Vyhnite sa predpokladu, že všetky zuby alebo boky vyžadujú rovnaké ošetrenie |
| Vývoj prístupu | Reprezentatívny výzva pre ozubené koleso, upínací prípravok, masku, polohu trysky/kolesa, médium, rotáciu/indexovanie a najhorší koreň | Preukážte obe strany najmenej prístupného koreňa a všetky prechody |
| Okno procesu | Platný základ intenzity, limity médií a zariadení, pohyb, prekrytie, expozícia a alarmy | Zabráňte tlaku/času pri nahrádzaní kvalifikovaných dokladov o prúde a vlastnostiach |
| Prijatie komponentu | Pokrytie, povrch, drsnosť/úprava, poškodenie, čistota a rozmerové výsledky podľa pokynov | Chráňte funkčnosť boky, hrany, otvory a vzťažné body |
| Kvalifikácia výkonu | Reprezentatívne testovacie a akceptačné kritériá, kde sa vyžaduje deklarácia nosnosti | Samostatné otázky týkajúce sa ohýbania, jamkovania, odierania a lomu bokov |
| Sériové uvoľnenie | Aktuálna konfigurácia, záznamy, reakčný plán, autorizované odchýlky a spúšťače zmien/rekvalifikácie | Zabránenie tichému prenosu medzi rodinami ozubených kolies alebo strojmi |
Tabuľka 4. Každá fáza uzatvára iné riziko špecifické pre ozubené koleso pred sériovým uvoľnením.
Čo patrí do záznamu o výrobe?
- Identita ozubeného kolesa, revízia výkresu, materiál, tepelné spracovanie, puzdro a vstupná povrchová úprava.
- Mapa úpravy, prechodu, masky a vylúčenia pre koreňové oblasti, boky, hroty, otvory a referenčné body.
- Kvalifikované zariadenie, médiá, upínacie prípravky, maska, poloha trysky/kolesa, rotácia/indexovanie a revízia programu.
- Platné záznamy o saturácii/intenzite a stave média plus monitorované procesné premenné a alarmy.
- Pokrytie, povrch, čistota a rozmerová akceptácia špecifických prvkov.
- Výkonnostné doklady, ak boli odkazované, a ich základ pre materiál/geometriu/zaťaženie.
- Zmeny, nezhody, autorizované prepracovanie, schválenia zákazníkmi a sledovateľnosť konečného uvoľnenia.
Prečo sa päta zuba ozubeného kolesa často guľôčkuje?
Pri ozubených kolesách, ktorých rozhodujúcim mechanizmom je ohybová únava päty zuba, môže byť prechodový polomer päty oblasťou vysokého napätia a iniciácie trhlín. Výkresom autorizovaný postup guľôčkovania tam môže vytvoriť riadený podpovrchový stav, prínos sa však musí kvalifikovať pre skutočný materiál a geometriu.
Má sa guľôčkovať celé ozubené koleso?
Neplatí to univerzálne. Koreňová oblasť, boky, špičky, otvory, drážkovanie a referenčné plochy môžu mať rôzne funkcie a obmedzenia. Rozsah určujú zóny úpravy, prechodové zóny a vylúčené zóny stanovené výkresom.
Môže guľôčkovanie ozubeného kolesa zvýšiť odolnosť proti jamkovaniu?
Tvrdenie o odolnosti proti jamkovaniu nemožno odvodiť z guľôčkovania päty zuba. Kontaktné vlastnosti boku závisia aj od materiálu, cementovanej vrstvy, gradientu tvrdosti, mikrogeometrie, dokončenia, mazania, zaťaženia a zvyškových napätí. Použite konštrukčný podklad alebo reprezentatívnu validáciu boku zuba.
Dokazuje správna Almenova intenzita pokrytie koreňa zuba?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdu. Pokrytie prístupom a nárazom na oboch stranách každej špecifikovanej koreňovej a prechodovej oblasti vyžaduje samostatný doklad.
Ktoré materiály ozubených kolies je možné opracovať guľôčkovaním?
Cementované, nitridované, indukčne kalené, prekalené a iné stavy ozubených kolies môžu vyžadovať rôzne médiá, energiu, limity kontaminácie a poškodenia. Pri kvalifikácii použite presnú zliatinu, tepelné spracovanie, puzdro a vstupný povrch.
Malo by sa opracovanie guľôčkovaním vykonať pred alebo po brúsení ozubených kolies?
Poradie sa riadi výkresom a kvalifikáciou. Brúsenie po guľôčkovaní môže odstrániť ovplyvnenú vrstvu; guľôčkovanie po brúsení môže zmeniť dokončenie povrchu a vyžaduje riadenie spálenín po brúsení, stavu povrchu a požiadaviek na bok a pätu zuba.
Dá sa jeden proces ozubenia preniesť na iný modul alebo tvar zuba?
Nie automaticky. Rozstup zubov, špirála, polomer koreňa, vnútorná/vonkajšia geometria, materiál, puzdro, upínací prvok, prístup a kontrola môžu zmeniť kvalifikovaný vzťah.
Zaručuje guľôčkovanie predĺženie životnosti ozubeného kolesa?
Nie. Akýkoľvek kredit za životnosť alebo únosnosť vyžaduje definovaný spôsob poruchy, reprezentatívnu geometriu ozubeného kolesa alebo testu, čistotu materiálu, výrobný postup, spektrum zaťaženia a akceptačný základ.
Kľúčové poznatky
- Pred výberom oblasti ošetrenia identifikujte rozhodujúci mechanizmus poruchy ozubeného kolesa.
- Pri aplikáciách únavy v ohybe môže byť primárnym cieľom zaoblenie koreňa definované výkresom.
- Preukážte prístup a pokrytie na oboch stranách najmenej prístupného koreňa.
- Kontrolujte stav materiálu/povrchovo spevnenej vrstvy a kompletnú postupnosť brúsenia, povrchovej úpravy a povrchovej úpravy.
- Oddeľte Almenovu intenzitu, pokrytie, akceptáciu povrchu a validáciu výstroja.
- Vyhlásenia o životnosti alebo nosnosti uvádzajte iba v rámci testovaného alebo schváleného konštrukčného základu.
Súvisiace príručky SP Center
- Guľôčkovanie kľukového hriadeľa
- Guľôčkovanie oceľových komponentov
- Pokrytie guľôčkovaním
- Okno procesu guľôčkovania
Technické zdroje
3. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: ISO 6336-2 a -3 zostávajú aktuálnymi štandardmi hodnotenia v oficiálnom katalógu ISO; nenahrádzajú špecifikáciu procesu guľôčkovania ani požiadavky zákazníka.
