Usługi kulowania w Europie należy pozyskiwać jako kontrolowany proces inżynierski, a nie jako ogólną obróbkę powierzchniową. Uzasadniona decyzja o wyborze dostawcy wymaga zweryfikowania konkretnego zakładu wykonującego obróbkę, zakresu wymaganego umową, planu procesu właściwego dla danej części, kontroli intensywności Almena i pokrycia powierzchni, zarządzania medium, identyfikowalności, dokumentacji odbiorowej oraz przebiegu logistyki transgranicznej. SP Center ma siedzibę w Rzeszowie w Polsce, w pobliżu autostrady A4 i portu lotniczego Rzeszów-Jasionka, oraz przyjmuje zapytania z Europy dotyczące kulowania. Zdolności wykonawcze, zatwierdzenia, dokumentacja, cena i termin realizacji są właściwe dla konkretnego projektu i muszą zostać potwierdzone na podstawie nadzorowanego zapytania ofertowego.

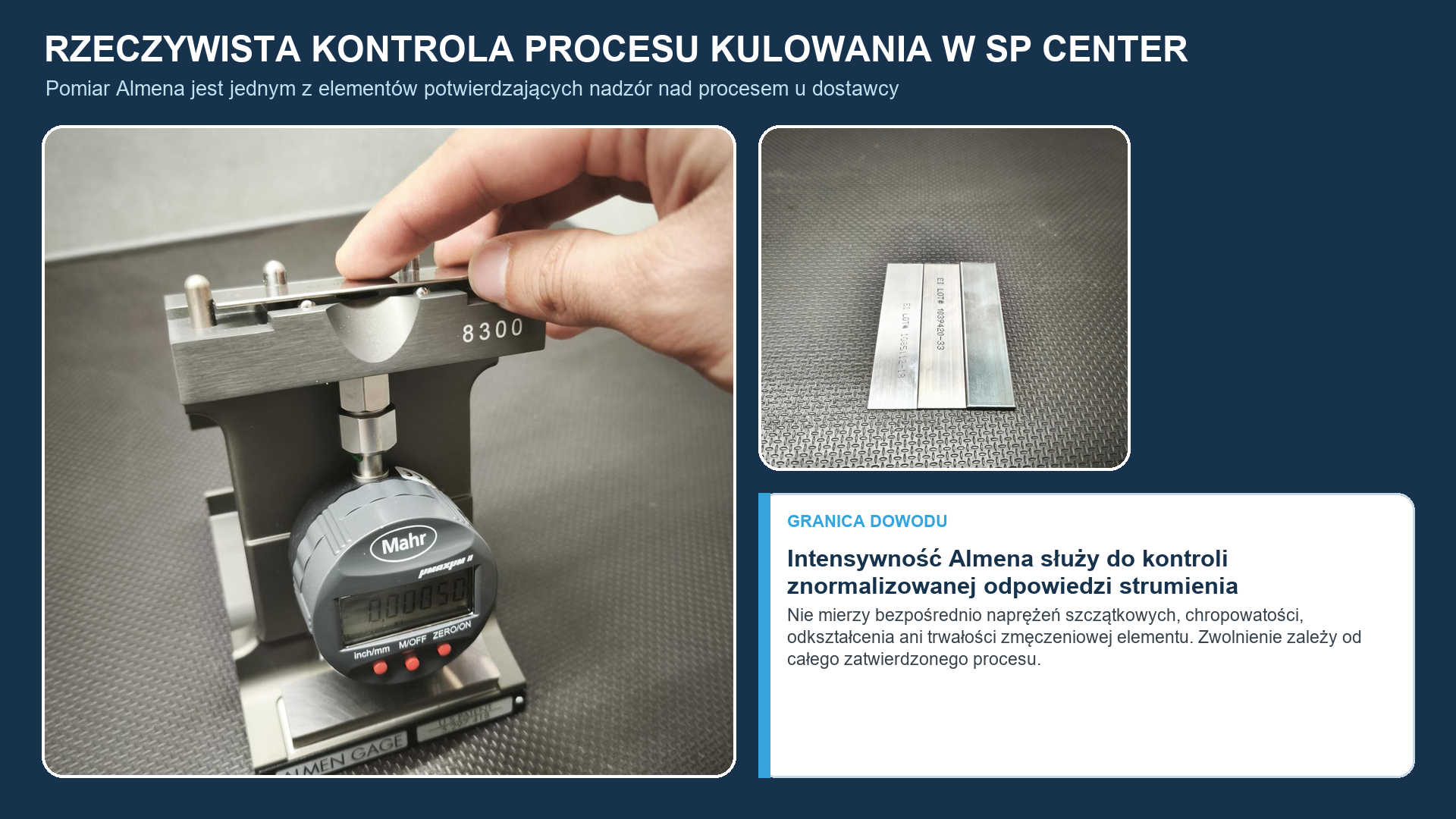

Rysunek 1 wykorzystuje rzeczywiste fotografie wyposażenia firmy SP Center. Miernik Almena i płytki testowe dostarczają znormalizowanych dowodów dotyczących nadzoru nad procesem; element nadal wymaga określonego potwierdzenia pokrycia powierzchni, medium do kulowania, ustawienia i kontroli, a także identyfikowalności oraz wszelkiej wymaganej dokumentacji kwalifikacyjnej.
Czym są usługi kulowania w Europie?
Usługi kulowania w Europie są usługami obróbki zlecanej na zewnątrz, polegającymi na oddziaływaniu kontrolowanym strumieniem medium do kulowania na określone powierzchnie elementu zgodnie z zatwierdzonym wymaganiem. Dostawca musi kontrolować czynniki zapewniające powtarzalne warunki uderzeń, w tym medium, intensywność, pokrycie powierzchni, urządzenie, ruchy robocze, maskowanie i zapisy. Zamierzony rezultat inżynierski zwykle wiąże się z korzystnym stanem przypowierzchniowych ściskających naprężeń szczątkowych, lecz o rzeczywistych wymaganiach i kryteriach odbioru decydują obowiązujący rysunek i dokumentacja procesu.
Wyrażenie „w Europie” określa położenie geograficzne, a nie normę techniczną. Dostawca działający w Unii Europejskiej, Zjednoczonym Królestwie, Szwajcarii lub na innym rynku europejskim może pracować według różnych zatwierdzeń klientów, zakresów certyfikacji i procedur celnych. Lokalizacja może skrócić odległość transportu lub ułatwić wizyty w zakładzie, ale nie potwierdza zdolności do wykonywania kulowania. Przy podejmowaniu decyzji o udzieleniu zamówienia nadal trzeba zweryfikować konkretny podmiot, zakład, zakres procesu, wyposażenie oraz dokumentację potwierdzającą właściwą dla danej części.
SP Center ma siedzibę pod adresem ul. Biznesowa 5, Rzeszów, Polska. Z informacji dostępnych na publicznej stronie internetowej SP Center wynika, że firma realizuje prace w Polsce i za granicą oraz świadczy usługi we własnym zakładzie, a w przypadku kwalifikujących się projektów także w siedzibach klientów. Przed podjęciem zobowiązania każde zapytanie z Europy należy jednak przeanalizować pod kątem rozmiaru części, dostępu, urządzeń, specyfikacji, zatwierdzeń, dokumentacji, miejsca realizacji i logistyki.
| Dane wejściowe zapytania ofertowego | Co należy dostarczyć | Dlaczego zmienia to wycenę |
|---|---|---|
| Wymaganie podlegające nadzorowi | Rysunek, wersja, wymagania wynikające z zamówienia i hierarchia dokumentów | Określa, która instrukcja ma pierwszeństwo w razie rozbieżności między dokumentami |
| Definicja części | Materiał, postać wyrobu, obróbka cieplna, twardość, wymiary i masa | Wspomaga ocenę medium, dostępu, odkształceń i sposobu postępowania z elementami |
| Granica obróbki | Oznaczone obszary kulowania, wyłączenia, otwory, gwinty, krawędzie i granice maskowania | Określa, które obszary muszą, a które nie mogą zostać poddane uderzeniom |
| Wymaganie procesowe | Specyfikacja i jej rewizja, zakres Almena i typ płytki, pokrycie lub ekspozycja, ograniczenia dotyczące medium | Określa technologię kontroli technicznej i weryfikacji |
| Profil zapotrzebowania | Status prototypowy lub seryjny, wielkość partii, roczny wolumen, struktura partii i wymagany termin | Wspomaga planowanie oprzyrządowania, zdolności produkcyjnej, kwalifikacji i logistyki |
| Pakiet dokumentacji potwierdzającej | Certyfikat, zapis procesu, FAI lub PPAP, prace laboratoryjne i formularze klienta | Oddziela standardową dokumentację dostawy od dokumentacji potwierdzającej wymaganej dla danego projektu |
Tabela 1. Kompletne zapytanie ofertowe pozwala każdemu europejskiemu dostawcy wycenić i zaplanować ten sam zakres techniczny.
ZASADA WYBORU DOSTAWCY W EUROPIE Wybierz lokalizację pod kątem dostępności i logistyki. Dostawcę wybierz na podstawie zweryfikowanego zakresu technicznego, nadzoru właściwego dla danej części oraz dokumentacji potwierdzającej akceptację.
Dlaczego warto zlecać kulowanie w Europie?
Europejski łańcuch dostaw może skrócić obieg informacji między działami projektowym, jakościowym i zakupowym a wykonawcą procesu. Zbliżone godziny pracy, dogodny dostęp do zakładu i krótsze odcinki transportu mogą być pomocne, gdy nowa część wymaga omówienia wykonalności, prób maskowania, oceny pierwszej sztuki lub szybkiego odizolowania potencjalnie niezgodnych wyrobów. Zalety te mają największe znaczenie podczas kwalifikacji i wprowadzania zmian technicznych, kiedy brak informacji jest istotniejszy niż nominalny czas obróbki.
W przypadku towarów przemieszczanych między państwami członkowskimi UE jednolity rynek UE znosi wewnętrzne cła i ograniczenia ilościowe. Nie eliminuje to zwykłych obowiązków handlowych, podatkowych w zakresie VAT, statystycznych, transportowych, związanych z kontrolą eksportu ani wynikających z programu klienta. W obrocie między UE a państwem spoza UE obowiązują formalności celne, również w przypadku państw europejskich uczestniczących w innych porozumieniach o swobodnym przepływie. Oferta musi określać, która strona odpowiada za te zadania i jakie warunki dostawy mają zastosowanie.
Zlecenie procesu w pobliskim kraju również nie gwarantuje krótszego całkowitego czasu realizacji. Części mogą oczekiwać na wyjaśnienia techniczne, oprzyrządowanie, kwalifikację, zatwierdzenie klienta, wyniki laboratoryjne, dokumentację dopuszczenia lub transport skonsolidowany. Wiarygodny dostawca oddziela czas realizacji procesu od czasu potrzebnego na prace inżynierskie, zatwierdzenia i logistykę. Gdy harmonogram ma znaczenie, należy poprosić o plan kamieni milowych, a nie tylko o jedną obiecaną datę wysyłki.
Czy najbliższy dostawca europejski automatycznie stanowi wybór o najniższym ryzyku?
Nie. Najbliższy europejski dostawca usług kulowania jest wyborem o najniższym ryzyku tylko wtedy, gdy jego zakres techniczny, ścieżka zatwierdzenia, urządzenia, zdolności produkcyjne i dokumentacja potwierdzająca odpowiadają danej części. Krótki transport nie zrekompensuje niepełnych wymagań, niezakwalifikowanej geometrii, niezgodnego medium, braku zatwierdzenia klienta ani słabego nadzoru nad zmianami. Z kolei nieco dłuższa trasa może wiązać się z mniejszym ryzykiem, jeżeli wykonawca ma potwierdzone doświadczenie z daną rodziną części, zatwierdzone oprzyrządowanie i stabilną dokumentację.
Oceniaj lokalizację na równi z innymi elementami nadzoru nad realizacją dostaw. Warto zadać następujące pytania: Czy zespół może przeglądać rysunki w wymaganym języku? Czy inżynierowie mogą uczestniczyć na miejscu w próbach? Czy transport awaryjny jest wykonalny? Czy dane podlegające kontroli eksportu i własność klienta są obsługiwane zgodnie z wymaganym trybem? Czy określono sposób postępowania w razie niezgodności części, zapisów lub przesyłek? Pytania te przekształcają określenie „europejski dostawca” z etykiety marketingowej w kryterium decyzji operacyjnej.
W podstawie udzielenia zamówienia należy odnotować, dlaczego wybrany zakład jest odpowiedni. Zwięzła decyzja może określać wymagany zakres, zweryfikowaną dokumentację potwierdzającą, otwarte ryzyka, sposób kwalifikacji, założenia dotyczące czasu realizacji oraz osobę odpowiedzialną za zatwierdzenie. Chroni to klienta w razie późniejszej zmiany personelu, urządzeń, miejsca produkcji lub zapotrzebowania.
MIEJSCE NIE OKREŚLA ZAKRESU Zweryfikować, gdzie wycenione prace zostaną fizycznie wykonane i czy dokumentacja potwierdzająca dotyczy dokładnie tego zakładu.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące usług kulowania w Europie?
Przydatne zapytanie ofertowe dotyczące kulowania rozpoczyna się od nadzorowanego rysunku i wszystkich przywołanych dokumentów procesowych. Należy podać obowiązujące rewizje oraz hierarchię dokumentów, jeśli wzajemnie oddziałują wymagania klienta, producenta OEM i specyfikacje ogólne. Trzeba oznaczyć powierzchnie przeznaczone do kulowania, powierzchnie przeznaczone do maskowania oraz granice stref przejściowych. Należy uwzględnić otwory, gwinty, krawędzie, powierzchnie uszczelniające i miejsca niedostępne, aby przed ustaleniem ceny dostawca mógł ocenić dostęp strumienia medium i możliwość ochrony tych obszarów.
Należy określić stan materiału i jego stan technologiczny w chwili przyjęcia. Dostawca może potrzebować informacji o stopie, postaci wyrobu, obróbce cieplnej, twardości, wcześniejszej obróbce skrawaniem, powłoce, naprawach i wymiarach krytycznych. Należy podać pełny zakres intensywności Almena i oznaczenie płytki Almena, wymagane pokrycie lub dodatkową ekspozycję, dopuszczalne medium oraz wszelkie właściwe dla klienta wymagania dotyczące monitorowania lub kontroli. Określenia takie jak „lekkie kulowanie”, „standardowe pokrycie” lub „jak zwykle” nie są wymaganiami podlegającymi kontroli.
Dane handlowe powinny wspierać planowanie techniczne. Podaj liczbę wyrobów prototypowych i seryjnych, strukturę partii, przewidywany wolumen roczny, docelowe terminy, zasady pakowania i wymagane zapisy. Wskaż wszelkie wymagania dotyczące pierwszej sztuki, PPAP, FAI, badań laboratoryjnych lub odbioru przez przedstawiciela klienta u dostawcy. Jeżeli jedna kwestia nie została rozstrzygnięta, oznacz ją jako otwarte zagadnienie inżynieryjne. Dostawca nie powinien ukrywać założenia w szybkiej wycenie.
NAJSZYBSZE UŻYTECZNE ZAPYTANIE OFERTOWE Prześlij rysunek wraz z oznaczeniem wydania, materiał i jego stan, zaznaczone strefy kulowania i maskowania, pełne wymagania dotyczące intensywności i pokrycia, ilość, wymagany termin oraz wymaganą dokumentację potwierdzającą.
Jak należy weryfikować konkretny zakład dostawcy i zakres jego zatwierdzenia?
Zweryfikować osobę prawną i fizyczny adres zakładu realizującego proces podane w ofercie. Grupy dostawców mogą prowadzić kilka zakładów różniących się wyposażeniem, personelem, certyfikatami i zatwierdzeniami klientów. Udokumentować wystawcę certyfikatu, normę, wydanie, okres ważności i określenie zakresu. Przed udzieleniem zamówienia potwierdzić, że wyceniona część zostanie poddana obróbce w ocenionym zakładzie, i wskazać wszelkie operacje zlecane podwykonawcom.
Certyfikat systemu zarządzania zwiększa wiarygodność tylko w granicach wskazanych w nim podmiotu, zakładu i zakresu. Certyfikat ISO 9001 sam w sobie nie dowodzi zdolności do realizacji kulowania. Certyfikat lotniczy z serii 9100 nie stanowi automatycznie potwierdzenia akredytacji Nadcap ani zatwierdzenia klienta. Akredytację Nadcap należy sprawdzić względem opublikowanego zakresu procesu specjalnego i zakładu. Zatwierdzenie klienta należy zweryfikować pod kątem właściwego programu, grupy wyrobów, procesu oraz zasad przenoszenia.
Obiektywna weryfikacja ma większą wartość niż logo na slajdzie. Należy sprawdzić rzeczywisty certyfikat lub zapis w bazie danych, a następnie prześledzić jedno reprezentatywne zlecenie od przeglądu umowy przez instrukcję roboczą, dokumentację dotyczącą płytek Almena i pokrycia, zapisy dotyczące medium, realizację procesu i nadzór nad niezgodnościami aż po zwolnienie partii. Przy wysokim poziomie krytyczności audyt lub próba przeprowadzona w obecności klienta mogą posłużyć do sprawdzenia, czy udokumentowane środki nadzoru działają w praktyce.
| Poziom dokumentacji potwierdzającej | Co może potwierdzać | Co nadal wymaga weryfikacji |
|---|---|---|
| Certyfikat systemu zarządzania | Podany podmiot prawny, zakład, norma, daty i certyfikowany zakres | Urządzenia do kulowania, techniczny zakres procesu i możliwości dotyczące określonych części |
| Akredytacja procesu specjalnego | Akredytacja wskazanego zakładu oraz zakresu grupy wyrobów lub procesu | Zastosowanie do wskazanego w ofercie klienta, programu, części i powołanej specyfikacji |
| Zatwierdzenie przez klienta | Upoważnienie w ramach określonego procesu i zakresu klienta | Możliwość przeniesienia do innego zakładu, programu, elementu lub wersji |
| Dowody zdolności technicznej | Zdolności w zakresie urządzenia, medium, pomiarów Almena, pokrycia, maskowania, uchwytów i monitorowania | Dopuszczony plan procesu dla konkretnej części |
| Zapis produkcyjny | Realizacja zatwierdzonego procesu dla identyfikowalnej partii | Trwałość zmęczeniowa lub właściwości naprężeń szczątkowych, chyba że wymagano ich oddzielnie |
Tabela 2. Certyfikacja, akredytacja, zatwierdzenie, zdolność i zapisy produkcyjne odpowiadają na różne pytania dotyczące kwalifikacji.

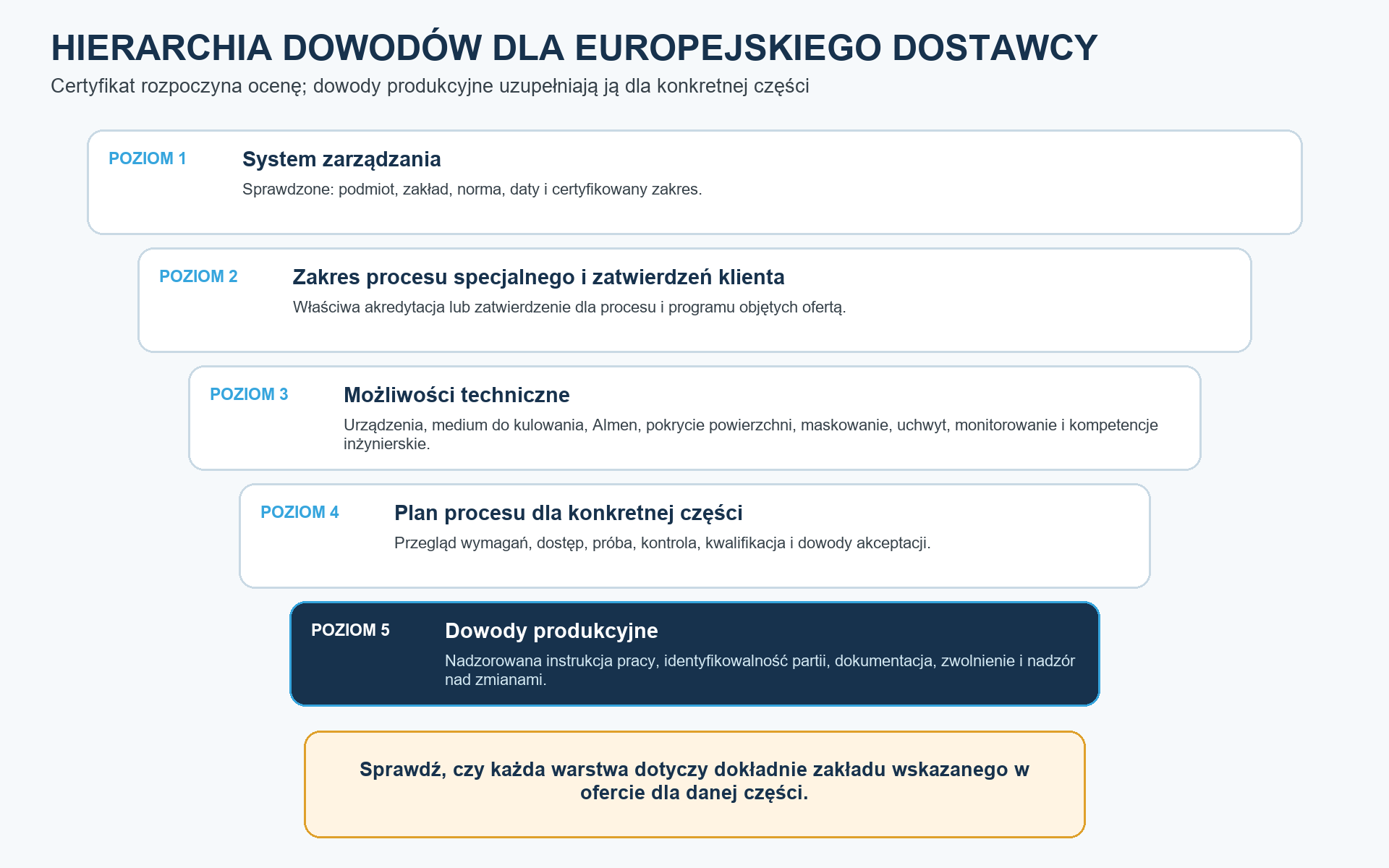

Rysunek 2 pokazuje, dlaczego sam certyfikat nie wystarcza do podjęcia decyzji o wyborze dostawcy. Zakres systemu zarządzania, zakres procesu specjalnego lub wymagań klienta, zdolność techniczna, plan właściwy dla danej części i identyfikowalne zapisy produkcyjne muszą dotyczyć dokładnie tego zakładu wykonującego proces.
Jakie normy są powszechnie istotne przy zlecaniu kulowania?
SAE AMS2430 jest powszechnie stosowaną specyfikacją procesu kulowania. SAE AMS2432 dotyczy kulowania monitorowanego komputerowo. SAE ARP7488 zawiera wytyczne dotyczące projektowania i kontroli procesu, gdy przywołano AMS2430 lub AMS2432. SAE AMS2431 obejmuje ogólne wymagania dotyczące medium do kulowania. SAE J442 i J443 dotyczą narzędzi i procedur stosowanych do wyznaczania i weryfikacji intensywności kulowania, natomiast SAE J2277 dotyczy wyznaczania pokrycia.
Nie wszystkie te dokumenty służą temu samemu celowi. Specyfikacja medium nie określa kompletnego procesu dla elementu. Norma dotycząca metody Almena nie określa granic obróbki. Ogólna specyfikacja procesu nie ma pierwszeństwa przed rysunkiem klienta, zatwierdzoną instrukcją naprawy ani zatwierdzeniem źródła właściwym dla danego programu. Działy zakupów, inżynierii i jakości powinny przeglądać wszystkie wymagania przekazane w łańcuchu dostaw jako jeden kontrolowany zestaw.
W oficjalnych wykazach SAE figurują AMS2430U, AMS2432E, ARP7488, J442_202602, J443_202512 i J2277_202301. ISO wymienia opublikowaną normę ISO 9001:2015 wraz ze zmianą Amendment 1:2024, podczas gdy trwają prace nad kolejnym wydaniem. Należy odnotować aktualny status publikacji, lecz rewizja przywołana umownie dla zakwalifikowanej części pozostaje podstawą obowiązującą w produkcji do czasu zatwierdzenia zmiany.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Nie zastępuj bez uzgodnienia przywołanej wersji najnowszą wersją wydawcy. Najpierw oceń różnice i uzyskaj wymagane zatwierdzenie.
Jak należy oceniać kontrolę techniczną procesu kulowania?
Ocena techniczna powinna wiązać każdy istotny wynik z odpowiednim środkiem kontroli i planem reakcji. Intensywność Almena wymaga użycia właściwej płytki Almena, uchwytu i miernika, zastosowania prawidłowej procedury wyznaczania lub weryfikacji, określenia miejsc i częstotliwości, zapewnienia identyfikowalnych wyników oraz działania, gdy wynik znajduje się poza dopuszczalną granicą. Ciśnienie w maszynie lub prędkość wirnika mogą być kontrolowanymi parametrami wejściowymi, lecz żadne z nich nie zastępuje znormalizowanego potwierdzenia intensywności wymaganego przez obowiązującą sposób realizacji procesu.
Pokrycie powierzchni jest odrębnym parametrem kontrolnym. Dostawca powinien wyjaśnić zatwierdzoną metodę wyznaczania, warunki kontroli, sposób postępowania z trudną geometrią oraz wszelkie wymagania dotyczące dodatkowej ekspozycji. Zarządzanie medium powinno obejmować specyfikację, typ, rozmiar, kształt, twardość, czystość, rozdzielenie, kondycjonowanie i wymianę. Nadzór nad urządzeniami powinien obejmować układ dysz lub kół rzutowych, ruch części i uchwytu, monitorowanie parametrów, konserwację oraz dostęp do programu.
Maskowanie, czyszczenie i postępowanie z częścią dopełniają sposób realizacji procesu. Dostawca musi chronić powierzchnie wyłączone z obróbki, usuwać zatrzymane medium tam, gdzie jest to wymagane, oraz zapobiegać uszkodzeniom przed obróbką i po niej. Zapisy produkcyjne powinny wiązać część i partię z zatwierdzoną instrukcją pracy, wyposażeniem lub programem, operatorem lub systemem, medium, weryfikacją metodą Almena, akceptacją pokrycia powierzchni, odstępstwami i ostatecznym dopuszczeniem.
| Obszar kontroli | Dokumentacja, której należy zażądać | Ryzyko przy wyborze oferty w razie braku jasności |
|---|---|---|
| Przegląd wymagań | Podpisany przegląd hierarchii dokumentacji, strefy obróbki, wyłączeń i kwestii otwartych | Dostawca wycenia założenie, które później zmienia zakres prac |
| Intensywność Almena | Właściwa płytka, uchwyt i przyrząd pomiarowy; metoda wyznaczania nasycenia lub weryfikacji; częstotliwość i plan reagowania | Nastawa maszyny jest błędnie uznawana za znormalizowany dowód właściwości strumienia. |
| Pokrycie powierzchni i ekspozycja | Zatwierdzona metoda, warunki oświetlenia lub kontroli, kryteria akceptacji oraz wszelkie zasady dotyczące dodatkowej ekspozycji | Intensywność jest zgodna, natomiast określona powierzchnia pozostaje niedostatecznie lub nadmiernie wyeksponowana |
| Zarządzanie medium do kulowania | Specyfikacja oraz nadzór nad wielkością, kształtem, twardością, czystością, segregacją i uzupełnianiem | Zanieczyszczenie lub zdegradowane medium powoduje miejscowe uszkodzenia powierzchni |
| Urządzenie i ruch | Zakres możliwości maszyny, układ dysz lub wirników, przyrząd mocujący, program ruchu, monitorowanie i utrzymanie ruchu | Nominalna konfiguracja nie odwzorowuje cechy krytycznej |
| Maskowanie i zabezpieczanie | Materiały, granice, weryfikacja i technologia usuwania medium lub czyszczenia | Uderzenia obejmują gwinty, obszary uszczelniające lub powierzchnie wyłączone z obróbki |
| Nadzór nad zmianami | Okoliczności wymagające powiadomienia i zatwierdzenia w odniesieniu do zakładu, wyposażenia, medium do kulowania, przyrządu mocującego, programu i okna procesu | Produkcja seryjna odbiega od zatwierdzonej podstawy |
Tabela 3. Techniczna ocena dostawcy powinna łączyć każdy obszar kontroli z obiektywnymi dowodami i wskazanym ryzykiem.
Co podczas kwalifikacji dostawcy potwierdzają wyniki pomiaru intensywności Almena?
Intensywność Almena wykazuje znormalizowaną reakcję strumienia kulującego w określonym położeniu próbki kontrolnej zgodnie z obowiązującą procedurą. Pomaga ustalić i zweryfikować, czy kontrolowany proces zapewnia wymagane oddziaływanie strumienia. Wynik Almena nie jest bezpośrednim pomiarem naprężeń szczątkowych, chropowatości, odkształcenia, trwałości zmęczeniowej ani odporności elementu na pękanie.
Rozróżnienie to ma znaczenie podczas porównywania dostawców. Wykonawca procesu może przedstawić skalibrowane wyposażenie i zgodne zapisy Almena, a mimo to nie dysponować zakwalifikowanym procesem dla zagłębionego zaokrąglenia, cienkiej ścianki, cechy wewnętrznej lub nietypowej granicy maskowania. Plan kwalifikacji musi wyjaśniać, w jaki sposób położenia uchwytów, dysze lub koła rzutowe, ruch części oraz dokumentacja pokrycia powierzchni reprezentują rzeczywistą powierzchnię krytyczną.
Jeżeli jednostka odpowiedzialna za projekt wymaga pomiaru naprężeń szczątkowych, badań zmęczeniowych, granicznych wartości chropowatości, kontroli wymiarowej lub badań metalograficznych, przed udzieleniem zlecenia należy określić metodę, próbkę lub element, miejsce badania, kryteria akceptacji, sposób realizacji badań laboratoryjnych oraz format raportu. Dodatkowe potwierdzenie powinno służyć wyeliminowaniu wskazanego ryzyka technicznego; nie należy go dodawać po obróbce jako nieokreślonego wymagania administracyjnego.
GRANICA ZAKRESU DOKUMENTACJI POTWIERDZAJĄCEJ Zgodny zapis pomiarów Almena jest niezbędny, gdy jest wymagany, ale sam w sobie nie stanowi podstawy do dopuszczenia części.
Jak należy powiązać próby, kwalifikację i produkcję seryjną?
Próby powinny odzwierciedlać planowany przebieg produkcji. Należy zastosować planowany stan materiału, geometrię lub cechę reprezentatywną, urządzenie, medium, przyrząd mocujący, ruch, maskowanie, kolejność i kontrole. Trzeba zapisać nastawy i wyniki, które wyznaczają zatwierdzone okno. Jeżeli próbka nie może reprezentować sprężynowania, stanu krawędzi, podparcia lub dostępu występujących w elemencie, należy udokumentować to ograniczenie i uzyskać bardziej reprezentatywne dowody.
Kwalifikacja kończy się dopiero wtedy, gdy właściwa jednostka zaakceptuje dokumentację potwierdzającą, a dostawca zamrozi podstawę procesu produkcyjnego. Zatwierdzona instrukcja robocza powinna określać parametry, miejsca i częstotliwość weryfikacji, metodę oceny pokrycia powierzchni, zasady kontroli medium, maskowanie, kontrolę, zapisy, plan reagowania oraz zdarzenia wymagające przeprowadzenia przeglądu zmiany. Obróbka seryjna polega następnie na odtwarzaniu tego stanu bazowego. Nie jest nowym przedsięwzięciem rozwojowym podejmowanym dla każdej partii.
Nadzór nad zmianami należy uzgodnić przed rozpoczęciem produkcji. Typowe przesłanki do przeglądu obejmują nowe miejsce obróbki, typ urządzeń, rodzinę lub wielkość medium, uchwyt, układ dysz lub wirników, program ruchu, koncepcję maskowania, okno procesu albo poważne prace konserwacyjne. Umowa powinna określać, które zmiany wymagają powiadomienia, ponownej kwalifikacji lub zatwierdzenia przez klienta oraz jak zapewnić ciągłość podczas podejmowania decyzji.
| Etap | Działanie dostawcy i klienta | Dowody wymagane do dopuszczenia |
|---|---|---|
| 1. Zdefiniowanie | Należy ostatecznie ustalić rysunek, hierarchię specyfikacji, granice obróbki, liczbę części i wymagane zapisy | Kompletne zapytanie ofertowe i macierz odpowiedzialności |
| 2. Weryfikacja | Potwierdź podmiot prawny, zakład przetwórczy, zakres zatwierdzenia, urządzenia i sposób korzystania z podwykonawstwa | Macierz zakresu i obiektywne dowody |
| 3. Opracowanie | Rozwiązać kwestie dostępu, maskowania, uchwytu, medium, intensywności, pokrycia powierzchni, ruchu i kontroli | Projekt instrukcji roboczej i planu prób |
| 4. Kwalifikacja | Wykonać części lub próbki reprezentatywne dla procesu oraz przeprowadzić uzgodnione kontrole lub badania | Zatwierdzony pakiet kwalifikacyjny, FAI lub PPAP |
| 5. Zatwierdzenie konfiguracji procesu | Parametry dopuszczenia, częstotliwość weryfikacji, zapisy, plan reakcji i czynniki wyzwalające zmianę | Nadzorowany stan bazowy produkcji seryjnej |
| 6. Dostarczenie | Zabezpieczyć i zidentyfikować części oraz wysłać je wraz z uzgodnionymi dokumentami akceptacyjnymi | Identyfikowalna partia, świadectwo i zapis logistyczny |
Tabela 4. Proces zaopatrzenia musi zachować jedną zatwierdzoną podstawę od wymagania aż po dostawę seryjną.

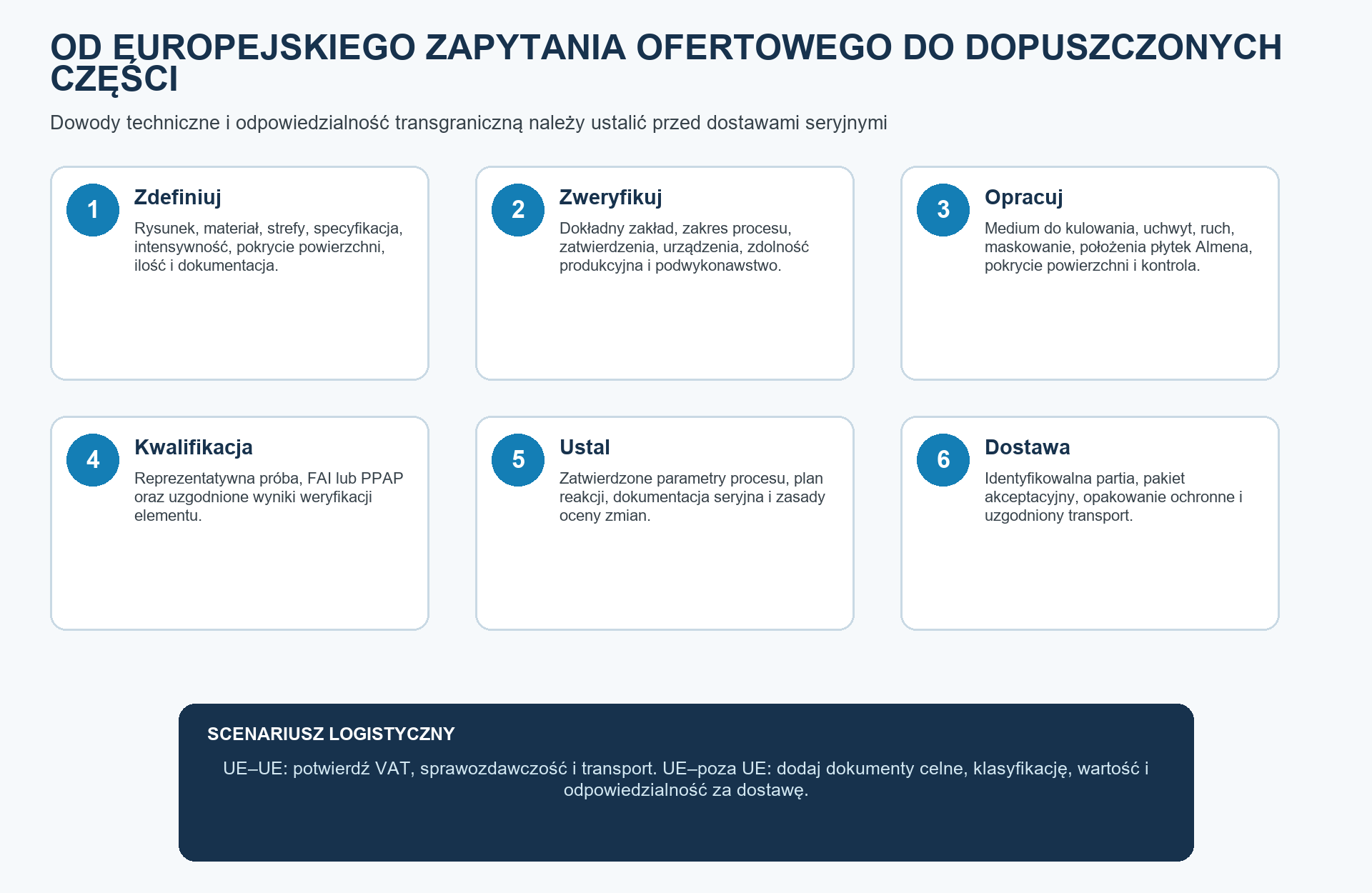

Rysunek 3 łączy techniczny dobór dostawcy z dostawą transgraniczną. Proces zostaje zdefiniowany, zweryfikowany, opracowany, zakwalifikowany i zatwierdzony, zanim dostawca zwolni identyfikowalną partię wraz z uzgodnioną dokumentacją potwierdzającą i zgodnie z ustaloną technologią logistyczną.
Jak należy zaplanować transport transgraniczny i pakowanie?
Planowanie obsługi transgranicznej rozpoczyna się przed pierwszą wysyłką. Należy przypisać odpowiedzialność za odbiór, specyfikację opakowania, ubezpieczenie transportowe, dokumenty eksportowe lub celne, jeśli mają zastosowanie, warunki dostawy, kontrolę pod kątem uszkodzeń i opakowania zwrotne. Części należy oznaczyć tak, aby wykonawca procesu mógł zachować identyfikowalność partii i rewizji od odbioru do dopuszczenia. Opakowanie musi chronić obrobione powierzchnie i cechy krytyczne przed uderzeniami, ścieraniem, korozją i uszkodzeniami wskutek zmieszania części.
W przypadku przemieszczania towarów w obrębie UE zgłoszenia celne zasadniczo nie są częścią odprawy granicznej, lecz obowiązki w zakresie VAT i statystyki nadal mogą zależeć od transakcji i progów krajowych. W handlu UE z państwami spoza UE obowiązują formalności celne. Nie należy opisywać wszystkich przesyłek europejskich jako wolnych od formalności celnych. Zespół handlowy powinien potwierdzić rzeczywiste pochodzenie, miejsce przeznaczenia, status towarów, regułę Incoterms, wartość, klasyfikację i ograniczenia programu.
W planowaniu czasu realizacji transport należy oddzielić od przetwarzania. Należy uwzględnić kontrolę odbiorczą, przegląd dokumentacji, czas oczekiwania w kolejce, przygotowanie oprzyrządowania lub maskowania, kwalifikację, obróbkę seryjną, kontrolę końcową, opracowanie zapisów oraz transport zwrotny. Trzeba dodać jednoznaczne punkty decyzyjne dotyczące zapytań technicznych i zatwierdzenia przez klienta. Dzięki temu dotrzymanie obiecanego terminu można poddać audytowi, a obie strony mogą skuteczniej reagować, gdy dane wejściowe docierają z opóźnieniem.
PYTANIE DOTYCZĄCE LOGISTYKI Należy poprosić o przedstawienie całego przebiegu od wysyłki z zakładu klienta do powrotu dopuszczonych części do tego zakładu, z uwzględnieniem wszystkich pośrednich zatwierdzeń i dokumentów.
Jak należy porównywać europejskie oferty na kulowanie?
Porównuj oferty dopiero po uzgodnieniu zakresu technicznego i odpowiedzialności. Cena jednostkowa może nie obejmować przeglądu inżynieryjnego, prób, oprzyrządowania, maskowania, dokumentacji potwierdzającej pierwszą sztukę, badań laboratoryjnych, certyfikatów, opakowania specjalnego ani transportu. Inna oferta może obejmować te pozycje. Przygotuj jeden arkusz normalizacyjny, który dla każdego dostawcy wskazuje elementy ujęte w cenie, wyłączone, opcjonalne i dostarczane przez klienta.
Oceniać całkowite ryzyko dostawy, a nie tylko koszt. Uwzględnić prawdopodobieństwo i konsekwencje wyjaśnień technicznych, ponownej kwalifikacji, uszkodzeń transportowych, brakujących zapisów, utraty zdolności produkcyjnych, opóźnionego zgłoszenia zmiany lub odrzucenia dopuszczenia przez klienta. Niewielka różnica w cenie może być nieistotna w porównaniu z utratą terminu produkcyjnego lub koniecznością powtórzenia całej kwalifikacji. Nie należy przeliczać ryzyka na precyzyjną kwotę, jeżeli założenia nie zostały udokumentowane.
Czas realizacji powinien być określany na tej samej podstawie przez każdego oferenta. Należy zapytać, czy podany okres rozpoczyna się w chwili otrzymania zapytania ofertowego, zamówienia, zgodnych części, zatwierdzenia oprzyrządowania czy zakończenia kwalifikacji przez klienta. Należy oddzielnie określić czas realizacji pierwszego zlecenia i kolejnych zamówień. Trzeba potwierdzić okres ważności oferty oraz ustalić, które zmiany ilości, rysunku, specyfikacji lub harmonogramu dostaw wymagają ponownej wyceny.
| Element kosztu lub ryzyka | Pytanie ułatwiające porównanie wycen | Dlaczego to ma znaczenie |
|---|---|---|
| Inżynieria | Czy uwzględniono ocenę wykonalności, zapytania techniczne i rozwój procesu? | Niska cena jednostkowa może nie obejmować prac niezbędnych do praktycznego wykonania wymagania. |
| Kwalifikacja | Czy uwzględniono próby, próbki, FAI lub PPAP oraz prace zlecane laboratorium zewnętrznemu? | Jeden dostawca może uwzględnić dokumentację dla pierwszego dopuszczenia, podczas gdy drugi wycenia wyłącznie obróbkę seryjną |
| Oprzyrządowanie i maskowanie | Kto odpowiada za uchwyty i maski oraz jak wycenia się ich zmiany lub wymianę? | Koszt i własność oprzyrządowania wpływają na ponowne zamówienia i przeniesienie produkcji do innego dostawcy |
| Dokumentacja | Jaką dokumentację dołącza się do każdej partii, a za którą pobiera się osobną opłatę? | Brak dokumentacji potwierdzającej może opóźnić dopuszczenie przez klienta, nawet jeśli części zostały obrobione |
| Logistyka | Kto odpowiada za opakowanie, odbiór, ryzyko transportowe, ewentualną odprawę celną i bufor czasowy dostawy? | Założenia dotyczące obsługi transgranicznej mogą przesądzać o całkowitym czasie realizacji i koszcie |
| Moce produkcyjne i ciągłość | Jaka zdolność produkcyjna, alternatywny przebieg procesu i zobowiązanie do powiadamiania o zmianach gwarantują deklarowany termin realizacji? | Atrakcyjny termin bez kontrolowanego planu przywrócenia terminowości wiąże się z ukrytym ryzykiem dla harmonogramu |
Tabela 5. Oferty stają się porównywalne dopiero po uzgodnieniu odpowiedzialności technicznej, dokumentacyjnej i logistycznej.
Jakie sygnały ostrzegawcze należy uwzględnić przy wyborze dostawcy usług kulowania?
Sygnałem ostrzegawczym nie jest pojedynczy brakujący dokument, lecz nierozwiązana luka połączona z presją, by udzielić zlecenia. Postępowanie należy wstrzymać, gdy dostawca nie chce wskazać zakładu wykonującego proces, powołuje się na logo zamiast aktualnego dokumentu określającego zakres, wycenia niekompletny rysunek bez zadawania pytań technicznych, utożsamia nastawy maszyny z intensywnością, łączy pokrycie z intensywnością albo nie potrafi wyjaśnić sposobu postępowania po uzyskaniu wyniku poza dopuszczalnym zakresem.
Inne sygnały ostrzegawcze obejmują niekontrolowane mieszanie rodzajów medium, niejasny status wzorcowania, brak powiązania instrukcji roboczej z zapisem zwolnienia partii, nieujawnione podwykonawstwo, niewystarczającą ochronę danych lub mienia klienta oraz politykę zarządzania zmianą dopuszczającą zastąpienie zakładu lub wyposażenia bez zatwierdzenia. Nowa maszyna nie stanowi dowodu kontrolowanego procesu; personel, metoda, zapisy i działania korygujące muszą funkcjonować łącznie.
Praktyczną reakcją jest udokumentowane wyjaśnienie lub wniosek o przedstawienie dokumentacji potwierdzającej. Jeżeli dostawca może usunąć lukę, należy zaktualizować ocenę. Jeżeli ryzyka nie da się wyeliminować przed udzieleniem zamówienia, należy określić kontrolowaną próbę albo wybrać inną sposób realizacji procesu. Pilne zamówienie nie powinno prowadzić do zatwierdzenia, którego nigdy nie udzieliły działy inżynierii i jakości.
- Nie wskazano dokładnego podmiotu prawnego ani fizycznej lokalizacji zakładu wykonującego obróbkę.
- Nie określono w pełni przywołanej specyfikacji, jej rewizji, płytki Almena do pomiaru intensywności lub wymagania dotyczącego pokrycia powierzchni.
- Do krytycznej strefy obróbki nie można dotrzeć, nie można jej odwzorować ani skontrolować.
- Dowody dotyczą innego zakładu, klienta, programu, części lub zakresu procesu.
- Podwykonawstwo, własność oprzyrządowania, zapisy lub odpowiedzialność transgraniczna pozostają niezdefiniowane.
- Znaczącą zmianę procesu można wprowadzić bez zastosowania uzgodnionej ścieżki powiadamiania lub zatwierdzania.
Dlaczego Polska może być praktyczną bazą dla europejskich dostaw usług kulowania?
Polska należy do jednolitego rynku UE i łączy regiony przemysłowe Europy Środkowej i Wschodniej sieciami transportu drogowego, lotniczego i towarowego. W przypadku klienta z UE może to ułatwiać przepływ towarów wewnątrz Unii bez ceł wewnętrznych, zależnie od konkretnej transakcji i zwykłych zobowiązań handlowych. Położenie Polski nie zastępuje kwalifikacji technicznej, ale może sprzyjać powtarzalnej logistyce i zapewniać klientom z całego regionu dogodny dostęp.
Zakład SP Center w Rzeszowie znajduje się w Parku Naukowo-Technologicznym Rzeszów-Dworzysko, w pobliżu autostrady A4 i lotniska Rzeszów-Jasionka. Publiczna strona internetowa SP Center zawiera również informacje o zapleczu produkcyjnym i magazynowym oraz podaje, że zlecenia są realizowane w Polsce i za granicą. Fakty te stanowią podstawę do rozmowy o wyborze źródła dostaw; zapytanie ofertowe musi jednak potwierdzić dostępne wyposażenie, dopuszczalne gabaryty elementów, miejsce realizacji procesu, zdolności produkcyjne, wymagane zatwierdzenia oraz dokumentację właściwą dla danego projektu.
Przy pierwszym kontakcie należy przesłać kontrolowany pakiet dokumentacji technicznej, a nie tylko nazwę części. SP Center może przeanalizować wymagania dotyczące kulowania, strefy obróbki i maskowania, dostęp, potrzeby w zakresie prób, przebieg kontroli metodą Almena i oceny pokrycia, dokumentację oraz założenia dotyczące dostawy. Kontakt: [email protected] lub +48 519 772 773. Żadnej zdolności, zatwierdzenia ani terminu nie należy traktować jako zobowiązania umownego, dopóki nie zostaną potwierdzone w ofercie i odpowiedniej dokumentacji SP Center.
SKONTAKTUJ SIĘ Z SP CENTER W celu przeprowadzenia oceny wykonalności kulowania w Europie należy przesłać pakiet rysunków na adres [email protected] lub zadzwonić pod numer +48 519 772 773.
Jakie są powszechne mity dotyczące pozyskiwania usług kulowania w Europie?
MIT: każdy europejski dostawca pracuje według tej samej normy kulowania. Korekta: przywołana specyfikacja, wymagania klienta przekazane w łańcuchu dostaw, zakres działalności zakładu i zatwierdzenie właściwe dla danej części mogą się różnić.
MIT: certyfikat ISO 9001 potwierdza zdolność do realizacji procesu kulowania. Korekta: ISO 9001 wspiera system zarządzania jakością; zdolność techniczna procesu oraz zdolność wykonania konkretnej części wymagają odrębnych dowodów.
MIT: logo Nadcap oznacza zatwierdzenie każdego zlecenia kulowania dla przemysłu lotniczego. Korekta: należy sprawdzić opublikowany zakres działalności zakładu i procesu oraz wymagania klienta właściwe dla danego programu.
MIT: zgodny wynik pomiaru płytki Almena potwierdza właściwości użytkowe części. Korekta: intensywność Almena określa znormalizowaną reakcję układu pomiarowego na strumień, a nie naprężenia szczątkowe, chropowatość ani trwałość zmęczeniową części.
MIT: najniższa cena jednostkowa oznacza najniższy koszt całkowity. Korekta: koszty prac inżynieryjnych, oprzyrządowania, kwalifikacji, dokumentacji, opóźnień, logistyki i ryzyko poprawek mogą przesądzić o przyznaniu zamówienia.
MIT: każda przesyłka na terenie Europy jest zwolniona z formalności celnych. Korekta: przebieg transportu wewnątrz UE różni się od transportu między UE a państwem spoza UE; należy potwierdzić pochodzenie, miejsce przeznaczenia, status towarów i zakres odpowiedzialności.
Często zadawane pytania o usługi kulowania w Europie
Jak znaleźć dostawcę usług kulowania w Europie?
Wybierz wstępną listę dostawców na podstawie dokładnej specyfikacji, miejsca realizacji procesu, urządzenia, geometrii części, zatwierdzeń i wymaganej dokumentacji potwierdzającej. Wyślij każdemu dostawcy takie samo kontrolowane zapytanie ofertowe i porównaj zakres sprowadzony do wspólnej podstawy, całkowity czas realizacji oraz ryzyko dostawy.
Jakie informacje są potrzebne do przygotowania oferty na kulowanie w Europie?
Przekazać rysunek wraz z rewizją, materiał i jego stan, strefy obróbki i maskowania, specyfikację wraz z rewizją, zakres intensywności Almena i rodzaj płytki Almena, wymagania dotyczące pokrycia powierzchni lub ekspozycji, ograniczenia dotyczące medium, ilość, harmonogram dostaw oraz wymagane zapisy.
Czy europejski dostawca usług kulowania musi mieć certyfikat ISO 9001?
Mające zastosowanie wymaganie dotyczące systemu zarządzania wynika z wymagań klienta i umowy. Ważny certyfikat ISO 9001 może stanowić jeden z elementów dokumentacji potwierdzającej, lecz nie zastępuje zdolności procesu, zatwierdzenia klienta ani kwalifikacji właściwej dla danej części.
Czy Nadcap jest wymagany przy kulowaniu w Europie?
Nadcap jest wymagany tylko wtedy, gdy wymóg ten wynika z dokumentacji klienta, programu lub umowy. Należy sprawdzić konkretny zakład dostawcy i opublikowany zakres akredytacji, a nie wnioskować o jej zastosowaniu na podstawie logo.
Czy dostawca z Polski może obrabiać części dla innych krajów UE?
Tak, transgraniczne dostawy przemysłowe w UE są standardową praktyką, z zastrzeżeniem rzeczywistych wymagań handlowych, podatkowych, transportowych, klienta i prawnych. Dla danego projektu trzeba potwierdzić wykonalność techniczną i warunki dostawy.
Czy części wysyłane w obrębie UE wymagają odprawy celnej?
Towary przemieszczane między państwami członkowskimi UE zasadniczo nie podlegają formalnościom celnym związanym z importem ani eksportem. Nadal mogą obowiązywać zobowiązania podatkowe dotyczące VAT i obowiązki statystyczne, natomiast handel UE z państwami spoza UE wymaga dopełnienia formalności celnych.
Co potwierdza intensywność kulowania?
Zastosowanie właściwej płytki i uchwytu Almena, miernika oraz procedury J443 lub procedury przywołanej w umowie zapewnia znormalizowane potwierdzenie intensywności. Samo ciśnienie w maszynie, prędkość wirnika lub czas obróbki nie potwierdzają intensywności Almena.
Jakie dokumenty powinny towarzyszyć partii po kulowaniu?
Wymagany pakiet może obejmować certyfikat zgodności, identyfikację procesu lub sposobu realizacji procesu, identyfikowalność partii i części, zapisy dotyczące Almena i pokrycia powierzchni, zapisy dotyczące medium lub urządzeń, odstępstwa oraz formularze właściwe dla klienta. Listę należy określić przed udzieleniem zamówienia.
Jak należy porównywać terminy realizacji pierwszej sztuki i produkcji seryjnej?
Oddziel przegląd wymagań, wykonanie oprzyrządowania, próbę, kwalifikację, zatwierdzenie, obróbkę seryjną, kompletowanie zapisów i transport. Pierwsze wykonanie zwykle obejmuje etapy, które nie występują przy kolejnych zamówieniach.
Jak zamówić usługi kulowania w SP Center?
Prześlij nadzorowany rysunek i pakiet dokumentacji procesu na adres [email protected] oraz podaj miejsce nadania i miejsce docelowe dostawy, ilości i wymagany termin. W sprawie oceny wykonalności zadzwoń do SP Center pod numer +48 519 772 773.
Najważniejsze wnioski
- Lokalizacja w Europie może ułatwić dostęp i logistykę, ale nie potwierdza zdolności do realizacji kulowania.
- Kompletne zapytanie ofertowe określa część, granice obróbki, wymagania procesowe, liczbę sztuk oraz dokumentację potwierdzającą spełnienie kryteriów odbioru.
- Dla każdego certyfikatu, każdej akredytacji i każdego zatwierdzenia zweryfikować dokładną osobę prawną, fizyczny zakład realizujący proces oraz aktualny zakres.
- Intensywność Almena, pokrycie, medium, urządzenia, maskowanie, kontrola elementu i wyniki dotyczące właściwości użytkowych odpowiadają na różne pytania.
- Przed porównaniem ceny lub czasu realizacji należy ujednolicić założenia dotyczące prac inżynierskich, kwalifikacji, oprzyrządowania, dokumentacji, zdolności produkcyjnych i logistyki.
- Rozróżnij przemieszczanie towarów wewnątrz UE od tras celnych między UE a krajami spoza UE i przed wysyłką przypisz odpowiedzialność za przesyłkę.
- SP Center rozpatruje europejskie zapytania dotyczące kulowania przesyłane na adres [email protected] oraz pod numerem +48 519 772 773.
Powiązane przewodniki SP Center dotyczące kulowania
- Czym jest kulowanie — jak działa i kiedy je stosować – podstawowy mechanizm i wstępna ocena zastosowania
- Jak pozyskiwać usługi kulowania – proces przygotowania zapytania ofertowego i wyboru dostawcy
- Jak wybrać dostawcę kulowania części krytycznych – kwalifikacja dostawcy części krytycznych
- Intensywność Almena w kulowaniu – znormalizowane wyznaczanie i weryfikacja intensywności
- Pokrycie 100% i 200% w kulowaniu – kontrola pokrycia i dodatkowej ekspozycji
- Projektowanie z uwzględnieniem kulowania – strefy obróbki, maskowanie, dostęp i wymagania rysunkowe
Źródła techniczne
1. SAE International, AMS2430U: Kulowanie, wydanie zmienione w kwietniu 2018 r.
8. ISO, ISO 9001:2015 i zmiana 1:2024, oficjalny zapis statusu
9. Performance Review Institute, program akredytacji Nadcap
10. IAQG, przegląd OASIS i źródło informacji o certyfikacji
11. Komisja Europejska, Jednolity rynek towarów
12. Your Europe — sprzedaż produktów w UE i wytyczne dotyczące granicy celnej
13. SP Center, O nas i lokalizacja w Rzeszowie
14. SP Center, usługa kulowania
Przed wystąpieniem o ofertę na kulowanie w Europie
- Nadzorowany rysunek, jego wydanie i pełna hierarchia dokumentacji procesu.
- Materiał, stan, wymiary części, masa i początkowy stan powierzchni.
- Oznaczone strefy kulowania, maskowania i przejściowe, w tym cechy trudno dostępne.
- Zakres Almena i typ płytki, pokrycie lub ekspozycja oraz dopuszczalne medium.
- Ilości prototypowe i seryjne, harmonogram dostaw oraz docelowe kamienie milowe.
- Wymagania dotyczące kwalifikacji, zapisów partii, pakowania i dostaw transgranicznych.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Dokument i jego wydanie przywołane w umowie mają zastosowanie do części. Aktualny status dokumentu u wydawcy nie zastępuje przywołanego wydania ani wymagań klienta przekazanych w łańcuchu dostaw bez zatwierdzenia przez upoważnione strony.
Wsparcie SP Center w zakresie kulowania w Europie
SP Center wspiera przegląd zapytania ofertowego dotyczącego kulowania, planowanie stref obróbki i maskowania, ocenę wykonalności, opracowanie i weryfikację intensywności Almena, kontrolę medium i maszyny, przegląd pokrycia powierzchni, planowanie prób i kwalifikacji, kontrolowaną obróbkę seryjną, identyfikowalność i raportowanie zgodności z potwierdzonymi wymaganiami technicznymi.
SP Center – Wzmacniamy to, co ważne.
Usługa kulowania: spcenter.pl/uslugi/shot-peening/
SP Center Sp. z o.o. | ul. Biznesowa 5, 35-213 Rzeszów, Polska | [email protected] | +48 519 772 773
