Verfestigungsstrahldienstleistungen in Europa

Den konkreten Bearbeitungsstandort qualifizieren, eine gelenkte Anfrage erstellen und Nachweise, Durchlaufzeit sowie grenzüberschreitende Lieferung beherrschen

Verfestigungsstrahlen (Shot Peening) in Europa ist als gelenkter Sonderprozess und nicht als allgemeine Oberflächenbehandlung zu beschaffen. Eine belastbare Lieferantenauswahl verbindet den konkreten Bearbeitungsstandort mit Vertragsforderungen, Bauteilgeometrie, Anlage, Strahlmittel, Almen-Intensität, Bedeckungsgrad, Qualifizierungsnachweisen, Serienaufzeichnungen und Logistik. SP Center nimmt von seinem Standort in Rzeszów Anfragen aus Europa entgegen; Fähigkeit, Freigaben, Bearbeitungsort, Dokumentation, Preis und Termin werden für jedes Projekt im schriftlichen Angebot bestätigt.

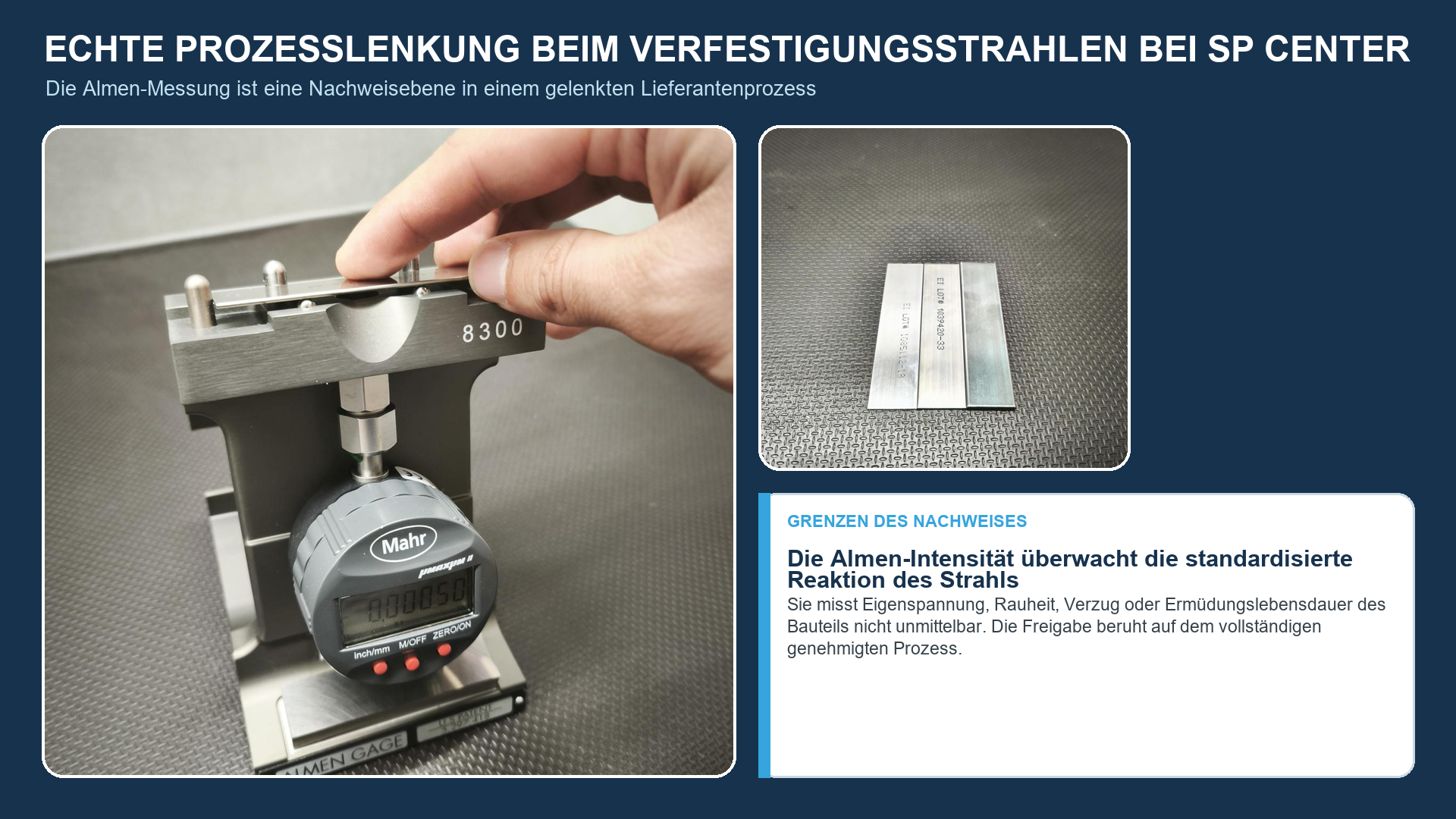

Abbildung 1. Almen-Prüfmittel unterstützen die standardisierte Verifizierung des Strahls; Bedeckungsgrad und Bauteilfreigabe benötigen eigene Nachweise.

Was bedeutet Verfestigungsstrahlen in Europa?

Bei der Dienstleistung wird ein kontrollierter Strahl aus Strahlmittel auf festgelegte Bauteilflächen gerichtet. Die wiederholten Einschläge können einen günstigen oberflächennahen Druckeigenspannungszustand erzeugen und die Oberflächentopografie verändern. Zeichnung, Prozessspezifikation und Kundenvorgaben bestimmen die geforderten Zonen, Intensität, den Bedeckungsgrad, das Strahlmittel, die Kontrollen und Abnahmenachweise.

„In Europa“ kennzeichnet die Geografie, aber keine technische Norm. Ein naher Betrieb kann Kommunikation, Vor-Ort-Termine und Transport vereinfachen, belegt jedoch keine Prozessfähigkeit. Zu prüfen bleiben der tatsächliche Bearbeitungsort, die Verantwortung für Aufzeichnungen, die Zulässigkeit von Untervergaben und sämtliche für diesen Standort aufgerufenen Freigaben.

Was gehört in eine europäische Angebotsanfrage?

Angabe in der Anfrage	Mindestinhalt	Unterstützte Entscheidung
Gelenkte Unterlagen	Zeichnung und Revision, Bestellvorgaben, Prozessspezifikation und Dokumentenrangfolge	Welche Forderung gilt und welche Punkte formal zu klären sind
Bauteilzustand	Werkstoff, Produktform, Wärmebehandlung, Härte, Eingangsoberfläche, Abmessungen und Masse	Verträglichkeit des Strahlmittels, Schadens-, Handhabungs- und Verzugsrisiko
Bearbeitungsumfang	Gekennzeichnete Strahl- und Ausschlusszonen, Übergänge, Bohrungen, Gewinde, Kanten und Maskierung	Machbarkeit von Zugang, Vorrichtung, Schutz und Prüfung
Prozessforderung	Vollständiger Almen-Bereich mit Prüfstreifentyp, Bedeckungsgrad oder Beaufschlagung, Strahlmittelgrenzen und überwachte Merkmale	Technischer Fertigungsweg und Verifizierungsgrundlage
Bedarf und Logistik	Prototyp oder Serie, Losstruktur, Jahresbedarf, Zielort, Verpackung und Meilensteine	Kapazität, Vorrichtung, Transport und Gesamtdurchlaufzeit
Geforderte Nachweise	Bescheinigung, Chargenunterlagen, Kundenformulare, Erstmuster oder weitere Qualifizierungs- und Laborprüfungen bei Forderung	Umfang der Lieferunterlagen und Angebotsausschlüsse

Tabelle 1. Vergleichbare Angebote benötigen dieselben gelenkten technischen und kaufmännischen Eingaben.

Ein schnelles Angebot nur anhand einer Teilebezeichnung oder der Forderung nach „üblichem Verfestigungsstrahlen“ ist technisch nicht vergleichbar. Ungeklärte Intensität, Bedeckungsgrad, Strahlmittel, Maskierung oder Dokumentation kehren später als Rückfrage, Qualifizierungsrisiko oder Preis- und Terminänderung zurück. Ist eine Konstruktionsvorgabe tatsächlich offen, sind Entscheidungsbefugnis und formaler Lieferantenvorschlag festzulegen.

Wie werden Standort und Freigabenumfang geprüft?

Juristische Person und physische Bearbeitungsadresse im Angebot müssen eindeutig sein. Unternehmensgruppen können mehrere Werke mit unterschiedlichen Anlagen, Beschäftigten, Zertifikaten, Kundenfreigaben und Nadcap-Umfängen betreiben. Zu prüfen sind das eigentliche Zertifikat oder der Primärdatensatz mit Aussteller, Gültigkeit, Norm, Geltungsbereich und Ausschlüssen. Die angefragte Bearbeitung muss am geprüften Standort verbleiben.

Für Nadcap sind die veröffentlichten PRI-Unterlagen beziehungsweise die Qualified Manufacturers List in eAuditNet für den genauen Standort und aktuellen Sonderprozessumfang zu prüfen. Korrekt ist die Bezeichnung Akkreditierung, nicht Zertifizierung des Bauteils. Zusätzlich können Kundenfreigabe, bauteilspezifische Qualifizierung, Erstmuster oder eine besondere Lieferfreigabe gefordert sein.

Nachweisebene	Was sie belegt	Was sie allein nicht belegt
Managementsystem-Zertifizierung	Benannte juristische Person, Standort, Norm, Gültigkeit und zertifizierter Geltungsbereich	Fähigkeit zum Verfestigungsstrahlen oder Freigabe für das angefragte Bauteil
Nadcap-Akkreditierung	Genauen Standort und veröffentlichten Sonderprozessumfang in den PRI-Unterlagen	Produktzertifizierung oder automatische Freigabe für jeden Kunden, jedes Programm und jede Spezifikation
Kunden- oder Programmfreigabe	Berechtigung innerhalb des angegebenen Kundenwegs und seiner Grenzen	Übertragbarkeit auf anderen Standort, andere Bauteilfamilie, anderen Prozess oder andere Revision
Technische Fähigkeit	Geeignete Anlage, Strahlmittelbeherrschung, Almen-Verifizierung, Nachweisweg für den Bedeckungsgrad, Vorrichtung und Prüfung	Freigegebenen Fertigungsweg für das konkrete Bauteil
Prozess- oder Bauteilqualifizierung	Akzeptierte Nachweise innerhalb definierter Konfiguration und Qualifikationsgrundlage	Berechtigung zu ungelenkten Änderungen
Fertigungsnachweis der Charge	Rückverfolgbare Ausführung und Abnahme des freigegebenen Fertigungswegs	Universelle Aussage zu Ermüdungslebensdauer oder Eigenspannungen ohne gesonderten Nachweis

Tabelle 2. Jede Nachweisebene hat einen eigenen Geltungsbereich und darf eine andere nicht stillschweigend ersetzen.

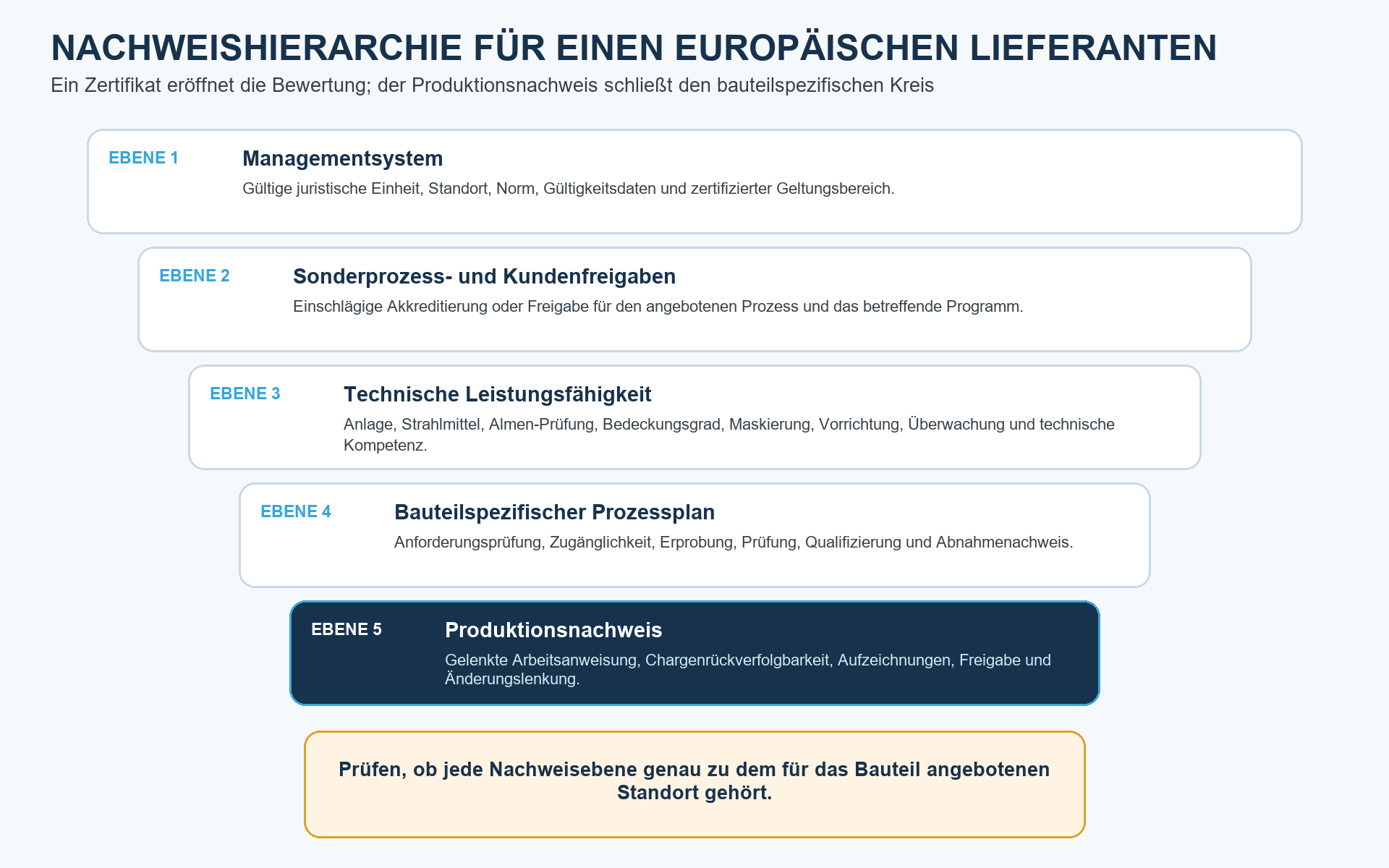

Abbildung 2. Zertifizierung, Akkreditierung, Kundenfreigabe, technische Fähigkeit und bauteilspezifische Qualifizierung beantworten unterschiedliche Beschaffungsfragen.

Wie wird die Prozessfähigkeit bewertet?

Ein repräsentativer Auftrag sollte von der Vertragsprüfung bis zur Freigabe rückverfolgt werden. Der Fertigungsweg muss gelenkte Unterlagen mit Arbeitsanweisung, Anlage, Strahlmittel, Almen-Verifizierung, Bedeckungsgrad, Maskierung, Prüfung, Abweichungen, Änderungen und Chargenaufzeichnungen verbinden. Eine Präsentation zu Maschinenkapazität oder Zertifikatslogos ist kein ausführbarer bauteilspezifischer Fertigungsweg.

Kontrollbereich	Zu prüfender Nachweis	Risiko bei Unklarheit
Almen-Intensität	Prüfstreifen, Halter, Messgerät, Positionen, Ermittlungs- oder Verifizierungsweg, Häufigkeit und Reaktionsplan	Maschinendruck, Schleuderraddrehzahl oder Zeit gilt fälschlich als standardisierter Strahlnachweis
Bedeckungsgrad und Beaufschlagung	Freigegebene Prüfmethode, Bedingungen, Bearbeitungsgrenze, schwierige Geometrie und gegebenenfalls Beaufschlagungsfaktor	Konforme Intensität verdeckt unvollständige oder übermäßige Behandlung
Strahlmittel	Spezifikation, Art, Größenverteilung, Form, Härte, Sauberkeit, Trennung, Betriebsgemisch und Ergänzung	Verunreinigung oder verschlissenes Strahlmittel verändert die Oberfläche
Anlage und Bewegung	Düsen- oder Schleuderradanordnung, Vorrichtung, Bauteilbewegung, Programm, Überwachung, Wartung und Zugriffsschutz	Der Nennaufbau bildet die kritische Fläche nicht ab
Maskierung und Handhabung	Werkstoffe, Grenzen, Montage, Prüfung, Entfernung, Reinigung und Schutz vor zurückbleibendem Strahlmittel	Unzulässige Flächen werden beaufschlagt oder Bauteile nach der Bearbeitung beschädigt
Änderung und Abweichung	Meldeauslöser, Genehmigungsbefugnis, Eindämmung, Verwendungsentscheid und Requalifizierungsregeln	Die Serie verlässt unbemerkt die freigegebene Grundlage

Tabelle 3. Die Lieferantenbewertung verbindet jede Kontrolle mit objektivem Nachweis und festgelegter Reaktion.

Was belegen Almen-Intensität und Bedeckungsgrad?

Die Almen-Intensität wird mit anwendbarem Prüfstreifen, Halter, Messgerät, festgelegten Positionen und Verfahren ermittelt oder verifiziert. Sie kennzeichnet den qualifizierten Strahl unter dieser Anordnung. Druck, Luftvolumenstrom, Schleuderraddrehzahl, Strahlmitteldurchsatz oder Beaufschlagungszeit können überwachte Eingaben sein, ersetzen jedoch keinen geforderten Almen-Nachweis.

Der Bedeckungsgrad beschreibt, in welchem Umfang die festgelegte Bauteilfläche unter der freigegebenen Prüfmethode Einschlagspuren zeigt. Ein Bedeckungsgrad von 100 % bedeutet, dass unter den festgelegten Prüfbedingungen keine sichtbare unbehandelte Stelle in der geforderten Zone verbleibt. Werden 150 % oder 200 % aufgerufen, ist damit üblicherweise ein Beaufschlagungsfaktor bezogen auf die qualifizierte Zeit bis zum vollständigen Bedeckungsgrad unter unveränderten Bedingungen gemeint. Es handelt sich weder um zusätzliche Fläche noch um eine automatische Verbesserung der Lebensdauer.

Keines der beiden Ergebnisse misst direkt Eigenspannungstiefenprofil, Rauheit, Verzug oder Ermüdungsverhalten des Bauteils. Werden XRD, Ermüdungsprüfung, Maßprüfung, Rauheit oder weitere Bauteilprüfungen aufgerufen, sind Probe beziehungsweise Bauteil, Ort, Methode, Grenzwerte und Genehmigungsbefugnis vor der Vergabe festzulegen.

Wie werden Versuche, Qualifizierung und Serie verbunden?

Versuche sollen den vorgesehenen Serienweg abbilden: Werkstoffzustand, Geometrie oder repräsentatives Merkmal, Anlage, Strahlmittel, Vorrichtung, Bewegung, Maskierung, Fertigungsfolge und Prüfung. Kann ein Probekörper Rückprall, Abstützung, Zugang, Kantenverhalten oder Strahlmittelrückstände am Bauteil nicht repräsentieren, sind Grenzen und zusätzliche Nachweise zu dokumentieren.

Die Qualifizierung ist erst abgeschlossen, wenn die zuständige Stelle die festgelegten Nachweise akzeptiert und die Seriengrundlage freigegeben hat. Serienchargen reproduzieren anschließend diese gelenkte Konfiguration. Änderungen an Standort, Maschine, Strahlmittel, Vorrichtung, Programm, Bearbeitungsgrenze, überwachten Fenstern, Prüfmethode oder Untervergaben benötigen die im Vertrag und qualifizierten Fertigungsweg vorgesehene Bewertung und Genehmigung.

Wie wird die europäische Durchlaufzeit ermittelt?

Die Gesamtdurchlaufzeit beginnt vor dem Maschinenzyklus und endet nach Freigabe und Lieferung. Neuteile können auf technische Klärung, Vorrichtungsbau, Versuche, Qualifizierung, Laborarbeiten, Kundenfreigabe, Dokumentation oder Transport warten. Ein belastbares Angebot trennt diese Elemente und nennt Annahmen, Mitwirkungen des Kunden sowie Verantwortliche für die Meilensteine.

Element der Durchlaufzeit	Typischer Einfluss	Frage an das Angebot
Technische Prüfung	Fehlende oder widersprüchliche Forderungen, Zugang und Risikoprüfung	Welche Eingaben und Freigaben sind noch offen?
Vorrichtungen und Versuche	Maskierung, Vorrichtung, Düsen- oder Schleuderradanordnung und repräsentative Nachweise	Was ist zu konstruieren, herzustellen und freizugeben?
Qualifizierung	Kundenprüfung, Erstmuster, Laborarbeit oder Quellenprüfung bei Forderung	Wer genehmigt welches Ergebnis und zu welchem Meilenstein?
Serienfertigung	Losgröße, Anlagenbelegung, Verifizierungshäufigkeit und Prüfungen	Welches Fertigungsfenster und welche Kapazitätsannahme gelten?
Freigabe	Unterlagenprüfung, Abweichungsstatus und Kundenformulare	Welche Dokumente müssen vor Versand vollständig sein?
Transport	Verpackung, Zielort, Frachtführer, Zollstatus und Lieferbedingung	Wer trägt Schadensrisiko, Formalitäten und Lieferbestätigung?

Tabelle 4. Ein belastbarer Terminplan zeigt den vollständigen Fertigungsweg und die Verantwortung für jede Abhängigkeit.

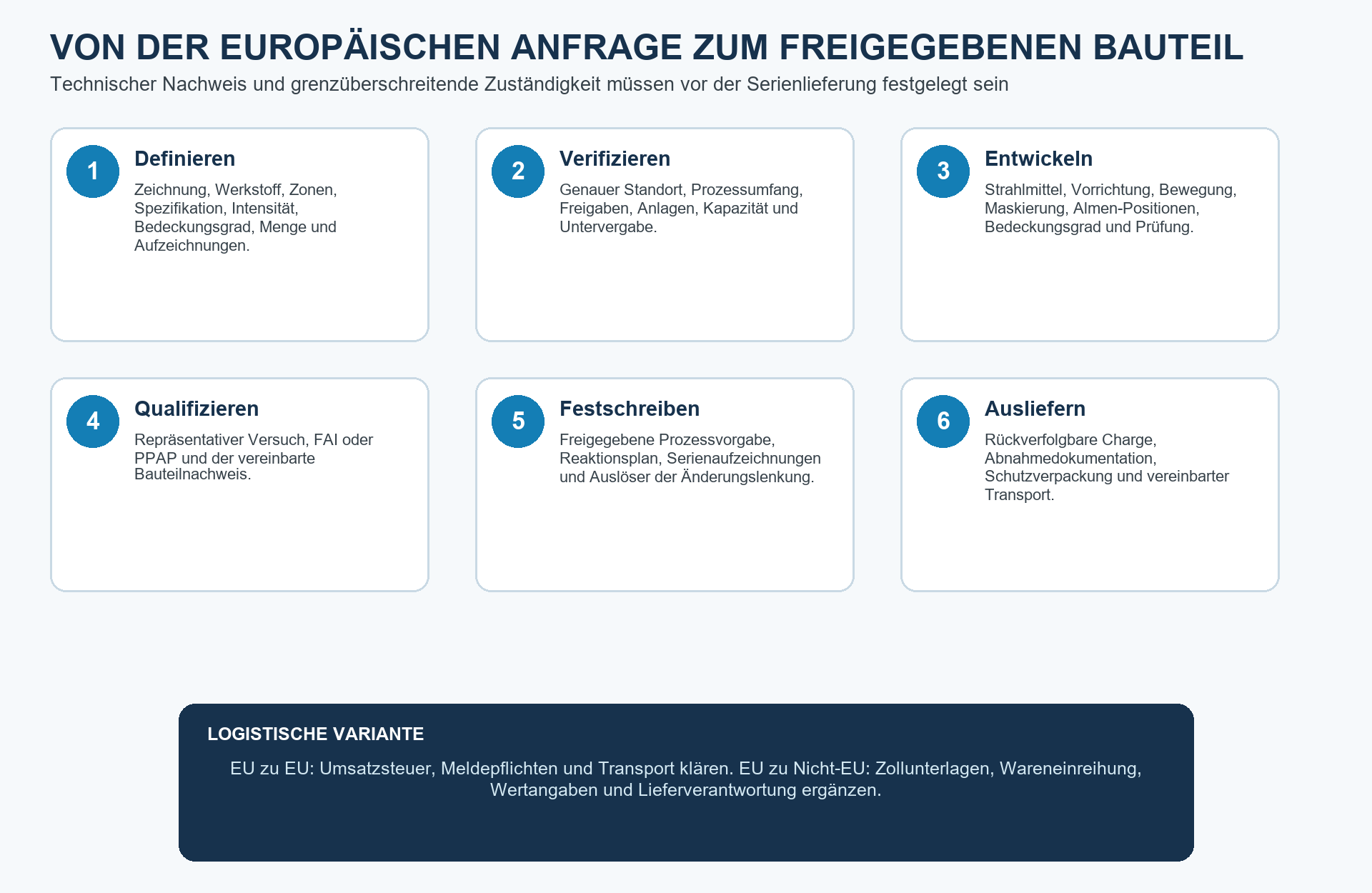

Abbildung 3. Zur grenzüberschreitenden Durchlaufzeit gehören Engineering, Qualifizierung, Bearbeitung, Freigabe und Transport – nicht nur die Maschinenzeit.

Was ist bei grenzüberschreitender Lieferung zu beachten?

Unionswaren, die direkt zwischen EU-Mitgliedstaaten befördert werden, durchlaufen an einer EU-Binnengrenze normalerweise keine Ein- oder Ausfuhrzollabfertigung. Umsatzsteuer-, Statistik-, Transport-, Produkt-, Sicherheits-, Kundeneigentums- und Vertragspflichten können dennoch bestehen. Für Nicht-Unionswaren, Transporte durch Drittländer und Verkehre zwischen EU und Nicht-EU-Land können Zoll- oder Versandverfahren erforderlich sein.

Der Auftrag sollte Ursprung und Zollstatus der Teile, Zielort, Lieferbedingung, Verpackung, Versicherung, Frachtführer, Exportkontroll- oder Datensicherheitsweg, gegebenenfalls vorübergehende Einfuhr beziehungsweise Reparatur sowie die Verantwortung für Formalitäten bestimmen. Für die konkrete Transaktion ist fachkundiger Zoll- oder Steuerbeistand einzuholen; eine europäische Adresse ist keine allgemeingültige Regel.

Wie werden Angebote verglichen?

Vergleichsfaktor	Nachweisbezogene Frage	Warnsignal
Technische Eignung	Ist die konkrete Zone mit der vorgeschlagenen Anlage erreichbar, beherrschbar und prüfbar?	Eine allgemeine Fähigkeitsaussage ersetzt die Geometrieprüfung
Freigabestatus	Besitzt der genaue Standort alle vertraglich geforderten Freigaben und Geltungsbereiche?	Logo einer Unternehmensgruppe oder Zertifikat eines anderen Standorts
Qualifizierungsrisiko	Sind Versuche, Grenzwerte, Verantwortliche und Änderungsgrenzen definiert?	Qualifizierung wird nur als „enthalten“ bezeichnet
Terminsicherheit	Sind Prüfung, Vorrichtungsbau, Qualifizierung, Fertigung, Freigabe und Transport getrennt ausgewiesen?	Ein Versandtermin ohne Annahmen
Kaufmännische Vergleichbarkeit	Decken Preis, Ausschlüsse, Unterlagen, Verpackung, Lieferbedingung und Gültigkeit denselben Umfang ab?	Der niedrigste Preis lässt geforderte Nachweise oder Engineering weg
Kontinuität	Sind Kapazität, Wartung, Ausweichplanung, Unterbrechung und Kommunikation geregelt?	Wiederanlauf hängt von einem nicht freigegebenen Standort oder Prozess ab

Tabelle 5. Zu vergleichen sind gleicher Umfang und beherrschtes Risiko – nicht nur Stückpreis oder Entfernung.

Jedes Angebot wird auf dieselbe Zeichnung, Revision, Menge, Nachweispaket, Verpackung und Liefergrundlage normiert. Wiederkehrende Stückkosten sind von einmaligem Engineering, Vorrichtungsbau, Qualifizierung und kundenspezifischer Dokumentation zu trennen. Ausschlüsse und offene Punkte sind festzuhalten. Ein niedriger Preis ist kein niedriger Gesamtaufwand, wenn geforderte Kontrollen oder der freigegebene Fertigungsweg fehlen.

Wann ist die Vergabe zurückzustellen?

Bearbeitungsstandort, juristische Person oder Untervergabe sind nicht eindeutig.
Zeichnung, Revision, Bearbeitungsgrenze oder Dokumentenrangfolge sind unvollständig oder widersprüchlich.
Eine geforderte Freigabe fehlt, ist abgelaufen, liegt außerhalb des Geltungsbereichs oder gehört zu einem anderen Standort.
Kritische Geometrie ist mit einem qualifizierbaren Weg nicht erreichbar, maskierbar oder prüfbar.
Maschineneinstellungen werden als Ersatz für Almen-Intensität oder Bedeckungsgrad angeboten.
Qualifizierung, Änderung, Unterbrechung, Abweichung oder Freigabebefugnis sind ungeklärt.
Preis oder Termin beruhen auf nicht dokumentierten technischen oder logistischen Annahmen.

Welche Angaben benötigt SP Center?

Senden Sie aktuelle Zeichnung und Revision, Werkstoff und Zustand, gekennzeichnete Bearbeitungs- und Ausschlusszonen, vollständige Prozessforderungen oder die Befugnis zu einem Lieferantenvorschlag, Bauteilabmessungen und Masse, Prototypen- und Serienmengen, geforderte Qualifizierungs- und Chargenunterlagen, Zielort, Verpackung sowie Meilensteine an [email protected]. SP Center bestätigt Machbarkeit, Bearbeitungsort, Umfang und Angebotsannahmen schriftlich.

Häufig gestellte Fragen

Wie finde ich einen Betrieb für Verfestigungsstrahlen in Europa?

Senden Sie allen Kandidaten dieselbe gelenkte Anfrage und prüfen Sie anschließend für den genauen Standort Prozessumfang, Anlage, Freigaben, Bauteilzugang, Strahlmittelbeherrschung, Almen-Verifizierung, Nachweisweg für den Bedeckungsgrad, Qualifizierungsnachweise, Kapazität, Unterlagen und Logistik. Die Geografie wird erst nach bestätigter technischer Eignung relevant.

Belegt ein europäischer Standort die Fähigkeit zum Verfestigungsstrahlen?

Nein. Europa beschreibt den Standort, aber keine Prozessnorm oder Freigabe. Die Fähigkeit ist für juristische Person, Bearbeitungsstandort, Anlage, Bauteilgeometrie und vertraglich aufgerufene Forderungen nachzuweisen.

Genügt ISO 9001 oder eine Zertifizierung der EN-9100-Reihe?

Nein. Ein Managementsystem-Zertifikat gilt nur für benannte Organisation, Standort und Geltungsbereich. Es belegt allein weder die Fähigkeit zum Verfestigungsstrahlen noch Nadcap-Akkreditierung, Kundenfreigabe oder bauteilspezifische Qualifizierung.

Ist Nadcap für Verfestigungsstrahlen in Europa erforderlich?

Nur wenn Vertrag, Kunde oder Programm dies aufrufen. Prüfen Sie die aktuelle Akkreditierung beim PRI für den genauen Bearbeitungsstandort und den anwendbaren Geltungsbereich. Nadcap ist keine Produktzertifizierung und ersetzt keine Kundenfreigabe des Lieferanten.

Was belegt ein Almen-Ergebnis?

Es liefert standardisierte Nachweise zum Strahl unter der anwendbaren Anordnung und Vorgehensweise. Bedeckungsgrad, Eigenspannungstiefenprofil, Rauheit, Maße oder Ermüdungslebensdauer des Bauteils werden damit nicht direkt belegt.

Benötigen Waren zwischen EU-Mitgliedstaaten eine Zollabfertigung?

Unionswaren werden an EU-Binnengrenzen normalerweise ohne Ein- oder Ausfuhrzollformalitäten befördert. Umsatzsteuer-, Statistik-, Transport-, Produkt-, Sicherheits- und Vertragspflichten können dennoch gelten. Für Nicht-Unionswaren, Wege über Drittländer und EU–Nicht-EU-Verkehre können Zoll- oder Versandverfahren erforderlich sein.

Welche Unterlagen gehören zu einer bearbeiteten Charge?

Das Vertragspaket ist vorab festzulegen. Es kann Konformitätsbescheinigung, Bauteil- und Chargenrückverfolgbarkeit, Verweis auf Fertigungsweg oder Spezifikation, Almen- und Bedeckungsgradnachweise, Strahlmittel- und Anlagendaten, Prüfungen, Abweichungen, genehmigte Verwendungsentscheide und Kundenformulare enthalten.

Wie vergleicht man Durchlaufzeiten für Erst- und Folgeaufträge?

Anforderungsprüfung, Vorrichtungsbau, Versuche, Qualifizierung, Kundenfreigabe, Fertigung, Unterlagenprüfung, Verpackung und Transport sind getrennt zu betrachten. Ein Folgeauftrag kann nur kürzer sein, wenn freigegebene Konfiguration, Gültigkeit, Kapazität und Anforderungen unverändert bleiben.

Die wichtigsten Punkte

Die Geografie nach Zugang und Logistik wählen, den Lieferanten nach geprüftem Umfang und Nachweisen.
Allen Kandidaten dieselbe vollständige und gelenkte Anfrage senden.
Zertifizierung, Nadcap-Akkreditierung, Kundenfreigabe, Qualifizierung und Chargenfreigabe trennen.
Almen-Intensität, Bedeckungsgrad, Strahlmittel, Anlage, Geometrie und Aufzeichnungen als einen Fertigungsweg bewerten.
Gesamtdurchlaufzeit und Gesamtumfang einschließlich Qualifizierung, Dokumentation und Transport vergleichen.
Zoll-, Umsatzsteuer-, Transport- und Lieferverantwortung für die konkrete grenzüberschreitende Bewegung bestätigen.
