Služby guľôčkovania v Európe

Ako kvalifikovať presné miesto spracovania, vydať kontrolovanú RFQ a spravovať doklady, dodaciu lehotu a cezhraničné dodanie

Služby guľôčkovania v Európe treba nakupovať ako riadený osobitný proces, nie ako všeobecnú povrchovú úpravu. Správne rozhodnutie o dodávateľovi prepája konkrétne miesto spracovania, zmluvné požiadavky, geometriu súčiastky, zariadenie, médium, Almenovu intenzitu, pokrytie, kvalifikačné doklady, záznamy zo sériovej výroby a logistiku. SP Center prijíma európske dopyty zo svojho závodu v poľskom Rzeszowe; spôsobilosť, schválenia, miesto spracovania, dokumentácia, cena a termín musia byť pre každý projekt potvrdené v písomnej ponuke.

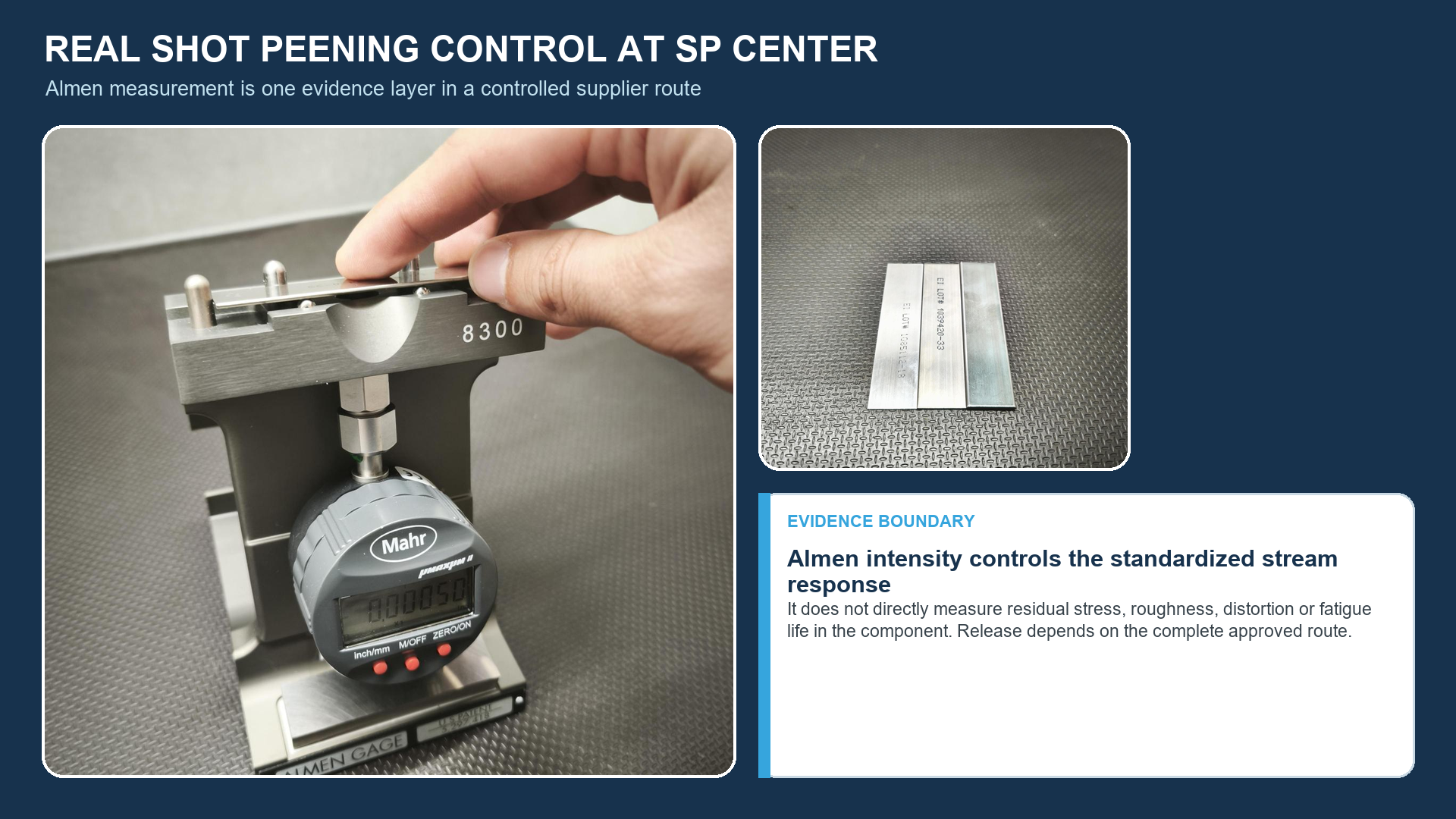

Obrázok 1. Zariadenie Almen podporuje štandardizované overenie prúdu guľôčkovania; pokrytie a uvoľnenie komponentu vyžadujú samostatnú evidenciu.

Čo sú služby guľôčkovania v Európe?

Služba aplikuje kontrolovaný prúd guľôčkovacieho média na špecifikované povrchy komponentov podľa schválenej požiadavky. Opakované nárazy môžu vytvoriť priaznivý stav zvyškového napätia v blízkosti povrchu v tlakovom stave a zmeniť topografiu povrchu. Výkres, špecifikácia procesu a prenesené požiadavky zákazníka definujú požadované zóny, intenzitu, pokrytie, médiá, kontroly a doklady o prijatí.

„V Európe“ označuje geografiu, nie technickú normu. Blízky spracovateľ môže zjednodušiť komunikáciu, prístup na pracovisko a prepravu, ale umiestnenie nestanovuje procesnú spôsobilosť. Zákazník si stále musí overiť, kde sa bude práca fyzicky vykonávať, ktorá entita vlastní záznamy, či je povolené subdodávateľstvo a či presné pracovisko spĺňa všetky požadované schválenia.

Čo musí obsahovať európska výzva na predkladanie ponúk (RFQ)?

Vstup RFQ (žiadosti o cenovú ponuku)	Minimálne informácie	Podporované rozhodnutie
Riadené dokumenty	Výkres a revízia, prenesené požiadavky v objednávke, procesná špecifikácia a hierarchia dokumentov	Ktorá požiadavka je určujúca a ktoré otázky si vyžadujú formálne objasnenie?
Stav dielu	Materiál, forma produktu, tepelné spracovanie, tvrdosť, vstupný povrch, rozmery a hmotnosť	Kompatibilita médií, citlivosť na poškodenie, riziko manipulácie a deformácie
Definícia spracovania	Označené zóny guľôčkovania, vylúčenia, prechodové limity, otvory, závity, hrany a maskovanie	Prístup, nástroje, ochrana a uskutočniteľnosť kontroly
Požiadavka procesu	Kompletný sortiment a označenie pásov Almen, pokrytie alebo expozícia, obmedzenia médií a monitorované vlastnosti	Technický postup a overovací základ
Dopyt a logistika	Stav prototypu alebo sériového modelu, štruktúra dávok, ročný dopyt, miesto určenia, balenie a cieľové míľniky	Kapacita, nástroje, doprava a celková dodacia lehota
Požadované doklady	Certifikát, záznam o šarži, formuláre zákazníka, FAI alebo iná kvalifikácia a laboratórna práca, ak sa použije	Rozsah záznamov o uvoľnení a výnimky z cenových ponúk

Tabuľka 1. Porovnateľné cenové ponuky vyžadujú rovnaké kontrolované technické a obchodné vstupy.

Rýchla cenová ponuka založená iba na názve dielu alebo všeobecnej požiadavke na „štandardné guľôčkovanie“ nie je technicky porovnateľná. Nedefinovaná intenzita, pokrytie, médiá, maskovanie alebo dokumentácia sa neskôr vrátia ako objasnenie, kvalifikačné riziko alebo zmena ceny a harmonogramu. Ak je vstup návrhu skutočne otvorený, identifikujte zodpovedný orgán a požiadajte o zdokumentovaný návrh dodávateľa, a nie o skrývanie predpokladu.

Ako by sa mal overiť rozsah lokality dodávateľa a schválenia?

Potvrďte právnickú osobu a adresu fyzického spracovania v cenovej ponuke. Skupiny môžu prevádzkovať niekoľko zariadení s rôznymi strojmi, personálom, certifikátmi, schváleniami zákazníkov a rozsahmi Nadcap. Skontrolujte skutočný certifikát alebo záznam v primárnej databáze vrátane vydavateľa, platnosti, štandardu, rozsahu a výnimiek. Potvrďte, že uvedená operácia zostáva na kontrolovanom mieste.

V prípade Nadcap použite publikované záznamy PRI alebo zoznam kvalifikovaných výrobcov eAuditNet a overte presné miesto a aktuálny rozsah špeciálneho procesu. Popíšte to ako akreditáciu, nie ako certifikáciu komponentu. Zákazník alebo program môže navyše požadovať status schváleného zdroja, kvalifikáciu dielu, prvý výrobok alebo vlastnú cestu uvoľnenia.

Úroveň dokladov	Čo podporuje	Čo samo osebe nestanovuje
Certifikácia systému manažérstva	Uvedená právnická osoba, miesto, norma, platnosť a certifikovaný rozsah	Schopnosť guľôčkovania alebo schválenie pre citovaný diel
Akreditácia Nadcap	Presné miesto a zverejnený rozsah špeciálneho procesu uvedený v záznamoch PRI	Certifikácia produktu alebo automatické schválenie pre každého zákazníka, program a špecifikáciu
Schválenie zákazníkom alebo programom	Autorizácia v rámci stanoveného postupu a limitov zákazníka	Prenos na iné miesto, skupinu dielov, proces alebo revíziu
Technická spôsobilosť	Vhodné vybavenie, kontrola médií, overenie Almen, postup pokrytia, nástroje a kontrola	Uvoľnený procesný postup pre skutočnú súčiastku
Kvalifikácia dielu alebo procesu	Akceptované doklady v rámci definovanej konfigurácie a kvalifikačného základu	Povolenie nekontrolovaných zmien
Záznam o výrobnej dávke	Sledovateľné vykonanie a akceptovanie schváleného postupu	Univerzálne tvrdenie o únavovej životnosti alebo zvyškovom napätí, pokiaľ nie je preukázané samostatne

Tabuľka 2. Každá úroveň dokladov má odlišný rozsah a nemôže potichu nahradiť inú.

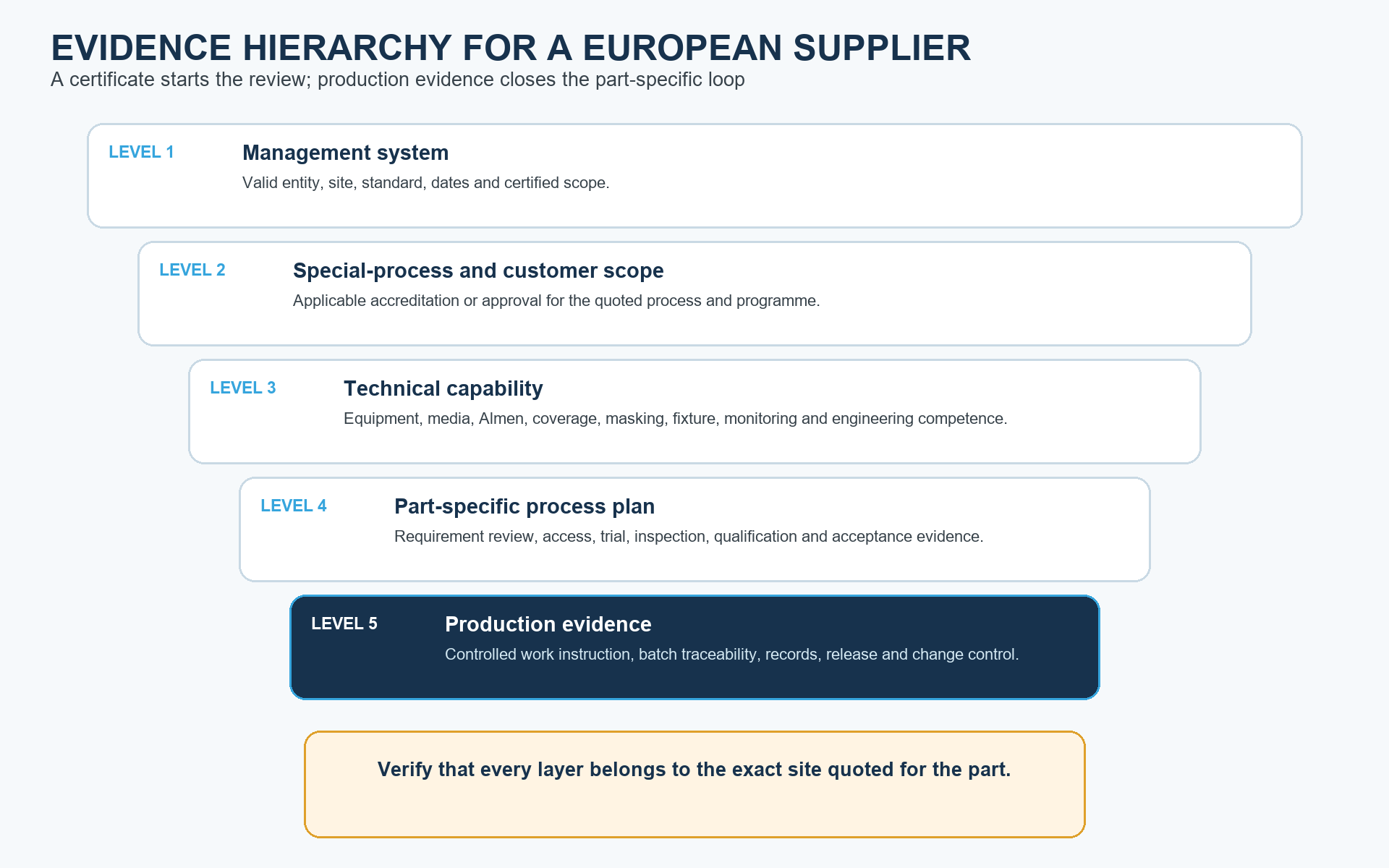

Obrázok 2. Certifikáty, akreditácia, schválenie zákazníkom, technická spôsobilosť a kvalifikácia špecifická pre diel odpovedajú na rôzne otázky týkajúce sa zdrojov.

Ako by sa mala posudzovať schopnosť riadenia procesov?

Požiadajte dodávateľa, aby vysledoval reprezentatívnu zákazku od preskúmania zmluvy až po uvoľnenie. Procesný postup má prepájať riadené dokumenty s pracovnými inštrukciami, zariadením, médiom, overením podľa Almena, stupňom pokrytia, maskovaním, kontrolou, odchýlkami, zmenami a záznamami o dávke. Prezentácia uvádzajúca kapacitu stroja alebo logá certifikátov nenahrádza vykonateľný a sledovateľný postup pre daný diel.

Kontrolná oblasť	Doklady na preskúmanie	Riziko, ak sa nevyrieši
Almenova intenzita	Použiteľný pás, držiak, meradlo, umiestnenia, postup určenia alebo overenia, frekvencia a reakčný plán	Tlak stroja, rýchlosť kotúča alebo čas sa zamieňajú za štandardizovaný doklad prúdu
Pokrytie a expozícia	Schválená metóda kontroly, podmienky, hranice úpravy, náročná geometria a akýkoľvek multiplikátor expozície	Zodpovedajúci výsledok intenzity skrýva neúplnú alebo nadmernú úpravu
Médium na guľôčkovanie	Špecifikácia, typ, rozloženie veľkosti, tvar, tvrdosť, čistota, segregácia, pracovná zmes a dopĺňanie	Kontaminácia alebo degradované médium mení odozvu povrchu
Zariadenie a pohyb	Usporiadanie trysky alebo kotúča, upínací prípravok, pohyb dielu, program, monitorovanie, údržba a riadenie prístupu	Nominálne nastavenie nepredstavuje kritický povrch
Maskovanie a manipulácia	Materiály, limity, inštalácia, overovanie, odstránenie, čistenie a kontroly zadržaných médií	Zakázané povrchy sú po spracovaní ovplyvnené alebo diely sú poškodené
Zmena a nezhoda	Spúšťače oznámení, schvaľovací orgán, pravidlá kontroly, rozhodnutia o ďalšom postupe a rekvalifikácie	Sériová výroba sa vychyľuje za schválený základ

Tabuľka 3. Posúdenie dodávateľa by malo prepojiť každú kontrolu s dokladmi a definovanou reakciou.

Čo dokazujú Almenova intenzita a pokrytie?

Almenova intenzita sa určuje alebo overuje pomocou príslušného pásu, držiaka, meradla, umiestnení a postupu. Charakterizuje kvalifikovaný prúd guľôčkovania v danom usporiadaní. Tlak, prietok vzduchu, rýchlosť kolesa, prietok média alebo čas expozície môžu byť monitorované vstupy, ale žiadny z nich nenahrádza požadovaný Almenov doklad.

Pokrytie je stupeň, do ktorého špecifikovaný povrch komponentu vykazuje známky nárazu podľa schválenej metódy kontroly. Stopercentné pokrytie znamená, že v požadovanej zóne za definovaných podmienok nezostáva žiadna viditeľná neguľôčkovaná oblasť. Ak sa použije 150 % alebo 200 %, zvyčajne sa vzťahuje na multiplikátor expozície vzhľadom na kvalifikovaný čas pre úplné pokrytie za nezmenených podmienok. Nie je to dodatočná povrchová plocha a automaticky nezlepšuje životnosť komponentu.

Ani jeden z výsledkov priamo nemeria profil zvyškového napätia, drsnosť, deformáciu alebo únavu komponentu. Ak návrh alebo kvalifikačný základ vyžaduje XRD, skúšku únavy, kontrolu rozmerov, drsnosti alebo inú skúšku na úrovni dielu, pred udelením zákazky definujte vzorku, miesto, metódu, limity prijateľnosti a schvaľovací orgán.

Ako by mali byť prepojené skúšky, kvalifikácia a sériová výroba?

Skúšky by mali predstavovať zamýšľanú výrobnú cestu: stav materiálu, geometriu alebo reprezentatívny prvok, zariadenie, médiá, upínacie prípravky, pohyb, maskovanie, postupnosť a kontrolu. Zaznamenajte predpoklady a obmedzenia, ak kupón nemôže predstavovať riziko odrazu, podpory, prístupu, stavu hrany alebo zadržaného média na komponente.

Kvalifikácia je úplná až vtedy, keď zodpovedný orgán prijme definované doklady a výrobný základ je uvoľnený. Sériové dávky potom reprodukujú túto kontrolovanú konfiguráciu. Zmeny na mieste spracovania, stroji, médiách, upínacích prípravkoch, programe, hraniciach spracovania, monitorovanom okne, metóde kontroly alebo subdodávateľskej prevádzke vyžadujú preskúmanie a schválenie špecifikované v zmluve a kvalifikovanej ceste.

Ako by sa mala vypočítať európska dodacia lehota?

Celková dodacia lehota začína pred cyklom stroja a končí po uvoľnení a dodaní. Nové diely môžu čakať na objasnenie, nástroje, skúšky, kvalifikáciu, laboratórne práce, schválenie zákazníkom, dokumentáciu alebo prepravu. Spoľahlivá cenová ponuka oddeľuje tieto prvky a uvádza predpoklady, akcie zákazníka a vlastníkov míľnikov.

Prvok dodacej lehoty	Typický faktor	Otázka k cenovej ponuke
Technické preskúmanie	Chýbajúce alebo protichodné požiadavky, prístup a preskúmanie rizík	Ktoré vstupy a schválenia sú stále otvorené?
Nástroje a skúšky	Maskovanie, upínací prípravok, usporiadanie trysky alebo kolesa a reprezentatívne doklady	Čo musí byť navrhnuté, vyrobené a schválené?
Kvalifikácia	Preskúmanie zákazníkom, schválenie prvého výrobku (FAI), laboratórne skúšky alebo kontrola u dodávateľa, ak sa vyžadujú	Kto schvaľuje každý výsledok a aký je plánovaný míľnik?
Výroba	Veľkosť dávky, naloženie zariadenia, frekvencia overovania a kontroly	Čo je kontrolované okno spracovania a predpoklad kapacity?
Uvoľnenie	Preskúmanie záznamov, stav nezhody a formuláre zákazníka	Ktoré dokumenty sú potrebné pred odoslaním?
Doprava	Balenie, miesto určenia, dopravca, colný status a dodacia lehota	Kto je zodpovedný za riziko poškodenia, formality a potvrdenie dodania?

Tabuľka 4. Dôveryhodný harmonogram odhaľuje celý postup a vlastníka každej závislosti.

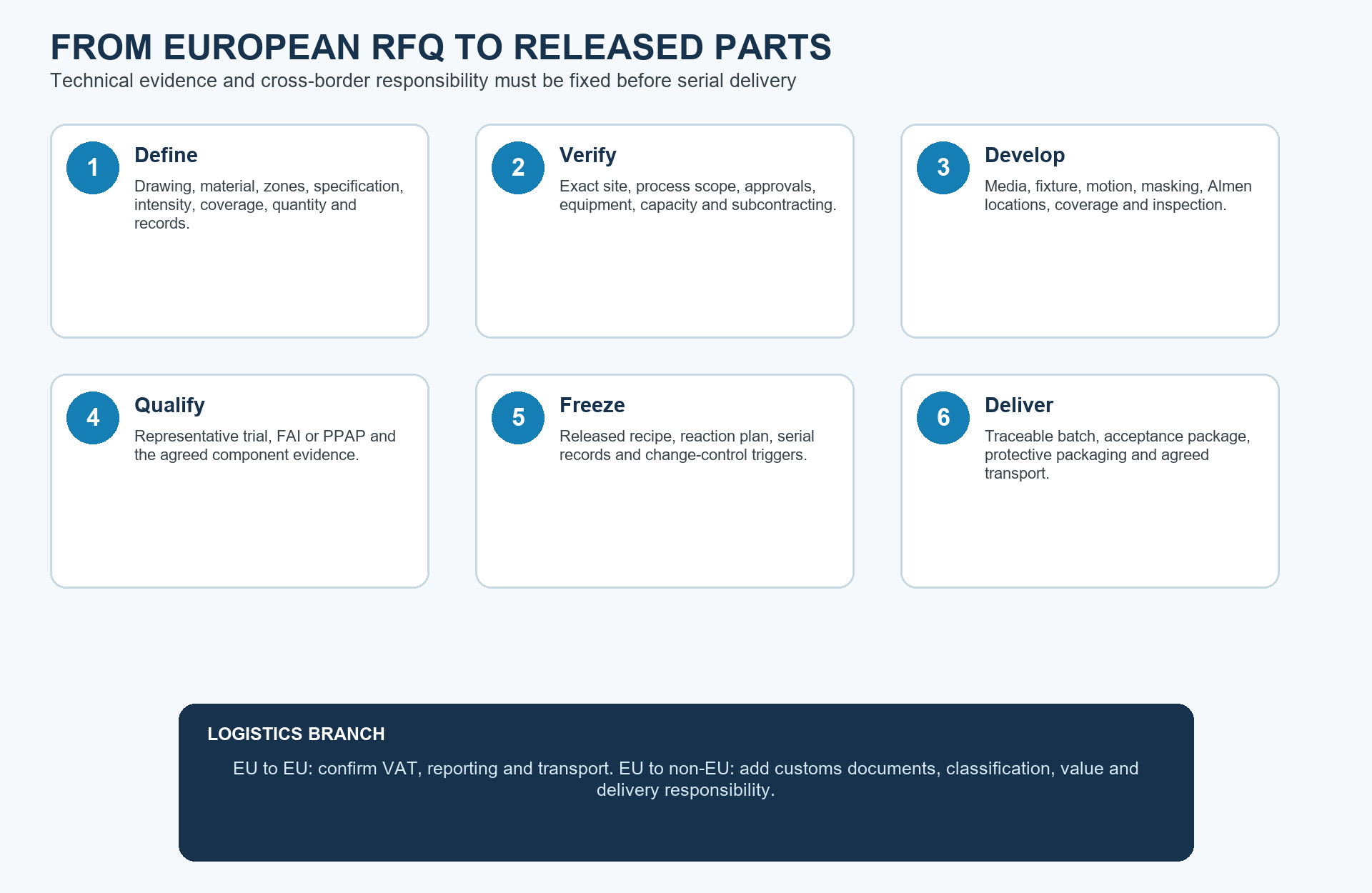

Obrázok 3. Cezhraničná dodacia lehota zahŕňa inžinierstvo, kvalifikáciu, spracovanie, prepustenie a prepravu – nielen strojový čas.

Čo sa mení pri cezhraničnej dodávke?

V prípade tovaru Únie, ktorý sa prepravuje priamo medzi členskými štátmi EÚ, sa dovozné a vývozné colné formality zvyčajne nevykonávajú na vnútorných hraniciach. Tým sa neodstraňujú DPH, štatistické vykazovanie, prepravné, produktové, bezpečnostné, majetkové ani zmluvné clá. Tovar, ktorý nie je tovarom Únie, tovar prepravovaný cez tretiu krajinu a preprava medzi EÚ a krajinou mimo EÚ môže vyžadovať colné alebo tranzitné postupy.

Objednávka by mala identifikovať pôvod a colný status dielov, miesto určenia, dodacie podmienky, balenie, poistenie, dopravcu, postup kontroly vývozu alebo kontrolovaných údajov, prípadne aspekty dočasného dovozu alebo opravy a vlastníctvo formalít. Získajte kvalifikované colné alebo daňové poradenstvo pre samotnú transakciu, namiesto toho, aby ste európsku adresu považovali za univerzálne pravidlo.

Ako by sa mali porovnávať cenové ponuky?

Porovnávací faktor	Otázka založená na dokladoch	Varovný signál
Technická zhoda	Dá sa s navrhovaným zariadením dosiahnuť, kontrolovať a kontrolovať presná zóna?	Generické vyhlásenie o spôsobilosti nahrádza kontrolu geometrie
Schválená zhoda	Má presné miesto všetky zmluvne požadované schválenia a rozsah?	Používa sa skupinové logo alebo certifikát z iného miesta
Kvalifikačné riziko	Sú definované skúšky, kritériá prijatia, vlastníci a limity zmien?	Kvalifikácia je opísaná iba ako „zahrnutá“
Dôveryhodnosť harmonogramu	Sú kontroly, nástroje, kvalifikácia, výroba, uvoľnenie a preprava zobrazené samostatne?	Jeden dátum odoslania nemá žiadne predpoklady
Obchodná porovnateľnosť	Pokrývajú cena, výnimky, záznamy, balenie, dodacia lehota a platnosť rovnaký rozsah?	Najnižšia cena nezahŕňa požadované doklady alebo inžinierstvo
Kontinuita	Sú definované kapacitné, údržbárske, zálohovacie, prerušovacie a komunikačné postupy?	Obnova závisí od neschváleného alternatívneho miesta alebo procesu

Tabuľka 5. Porovnajte ekvivalentný rozsah a kontrolované riziko – nielen jednotkovú cenu alebo vzdialenosť.

Normalizujte každú cenovú ponuku na základe rovnakého výkresu, revízie, množstva, balíka dokladov, balenia a dodania. Oddeľte opakujúce sa jednotkové náklady od jednorazových nákladov na inžinierstvo, nástroje, kvalifikáciu a dokumentáciu špecifickú pre zákazníka. Zaznamenajte výnimky a otvorené body. Najnižšia cena nie je najnižšou celkovou cenou, ak závisí od chýbajúcich kontrol alebo neschváleného procesného postupu.

Kedy by sa malo udelenie zákazky zamietnuť?

Presné miesto spracovania, právnická osoba alebo subdodávateľská operácia nie je jasná.
Výkres, revízia, hranica spracovania alebo hierarchia riadiacej dokumentácie je neúplná alebo konfliktná.
Požadované schválenie chýba, uplynula jeho platnosť, je mimo rozsahu alebo patrí inému miestu.
Kritickú geometriu nemožno dosiahnuť, maskovať alebo skontrolovať kvalifikovaným procesným postupom.
Nastavenia stroja sa ponúkajú ako náhrada za doklady o Almenovej intenzite alebo pokrytí.
Kvalifikácia, zmena, prerušenie, nezhoda alebo oprávnenie na uvoľnenie nie je definované.
Cena alebo dodacia lehota závisí od nezdokumentovaných technických alebo logistických predpokladov.

Čo by sa malo poslať do SP Center?

Pošlite aktuálny výkres a revíziu, materiál a stav, označené zóny spracovania a vylúčenia, kompletné požiadavky na proces alebo rozsah autorizovaného návrhu, rozmery a hmotnosť komponentov, prototypové a sériové množstvá, požadované záznamy o kvalifikácii a šarži, miesto určenia, balenie a cieľové míľniky do biuro@spcenter.pl. SP Center písomne potvrdí uskutočniteľnosť, miesto spracovania, rozsah a predpoklady cenovej ponuky.

Často kladené otázky

Ako nájdem dodávateľa guľôčkovania v Európe?

Vydajte rovnaký kontrolovaný RFQ kandidátskym pracoviskám a potom overte presný rozsah procesu, vybavenie, schválenia, prístup k dielom, kontroly médií, Almen a postup pokrytia, kvalifikačné doklady, kapacitu, záznamy a logistiku pracoviska. Geografia je užitočná až po stanovení technickej zhody.

Je európska lokalita dôkazom o schopnosti guľôčkovania?

Nie. Európa opisuje lokalitu, nie procesnú normu alebo schválenie. Schopnosť musí byť stanovená pre presný právny subjekt, miesto spracovania, zariadenie, geometriu komponentu a zmluvne stanovené požiadavky.

Stačí certifikát ISO 9001 alebo certifikát radu EN 9100?

Nie. Certifikát systému manažérstva sa vzťahuje iba na uvedený subjekt, miesto a rozsah. Samotný nepreukazuje schopnosť guľôčkovania, akreditáciu Nadcap, schválenie zákazníkom ani kvalifikáciu pre konkrétnu súčiastku.

Je Nadcap potrebný na guľôčkovanie v Európe?

Iba vtedy, keď sa naň odvoláva zmluva, zákazník alebo program. Overte si aktuálnu akreditáciu v záznamoch PRI pre presné miesto spracovania a príslušný rozsah. Nadcap nie je certifikácia produktu a nenahrádza schválenie dodávateľa zákazníkom.

Čo dokazuje výsledok Almenovho testu?

Poskytuje štandardizovaný doklad o toku guľôčkovania podľa príslušného usporiadania a postupu. Nepreukazuje priamo pokrytie komponentu, profil zvyškového napätia, drsnosť, rozmery ani únavovú životnosť.

Vyžaduje si tovar prepravovaný medzi členskými štátmi EÚ colné odbavenie?

Tovar Únie sa zvyčajne prepravuje bez dovozných alebo vývozných colných formalít na vnútorných hraniciach EÚ, ale stále sa môžu uplatňovať povinnosti týkajúce sa DPH, štatistiky, dopravy, výrobkov, bezpečnosti a zmluvy. Tovar, ktorý nie je tovarom Únie, preprava cez tretie krajiny a postupy EÚ-mimo EÚ môžu vyžadovať colné alebo tranzitné postupy.

Ktoré záznamy by mali sprevádzať spracovanú dávku?

Zmluva by mala definovať balenie. Môže zahŕňať certifikát zhody, sledovateľnosť dielov a šarží, odkaz na uvoľnený postup alebo špecifikáciu, doklady o Almen a pokrytí, záznamy o médiách a zariadeniach, kontroly, odchýlky, schválené rozhodnutia o ďalšom postupe a formuláre zákazníkov.

Ako by sa mali porovnávať dodacie lehoty prvej a opakovanej objednávky?

Samostatné preskúmanie požiadaviek, nástroje, skúšky, kvalifikácia, schválenie zákazníkom, výroba, preskúmanie záznamov, balenie a preprava. Opakovaná objednávka môže byť kratšia iba vtedy, ak schválená konfigurácia, platnosť, kapacita a požiadavky zostanú nezmenené.

Kľúčové poznatky

Vyberte si geografiu pre prístup a logistiku; vyberte si dodávateľa pre overený rozsah a doklady.
Vydajte kompletnú, kontrolovanú výzvu na predloženie cenovej ponuky (RFQ) každému kandidátskemu pracovisku.
Udržujte certifikáciu, akreditáciu Nadcap, schválenie zákazníkom, kvalifikáciu a uvoľnenie šarže oddelené.
Posudzujte Almenovu intenzitu, stupeň pokrytia, médium, zariadenie, geometriu a záznamy ako jeden riadený procesný postup.
Porovnajte celkovú dodaciu lehotu a celkový rozsah vrátane kvalifikácie, dokumentácie a dopravy.
Potvrďte colné, DPH, prepravné a dodacie povinnosti pre skutočný cezhraničný pohyb.
