Prawidłowo wyspecyfikowany śrut szklany może być stosowany w kontrolowanym kulowaniu. Jego mniejsza gęstość, skład niezawierający żelaza oraz dostępność drobnych rozmiarów mogą być przydatne w wybranych zastosowaniach wymagających małej intensywności lub o ograniczonym dostępie. Zalety te nie oznaczają, że szkło jest zawsze łagodne dla powierzchni ani że można je stosować zamiennie z medium stalowym lub ceramicznym. Należy uwzględnić kruchość, rozpad, kontrolę mieszaniny roboczej medium, zgodność z urządzeniami oraz obowiązującą specyfikację.

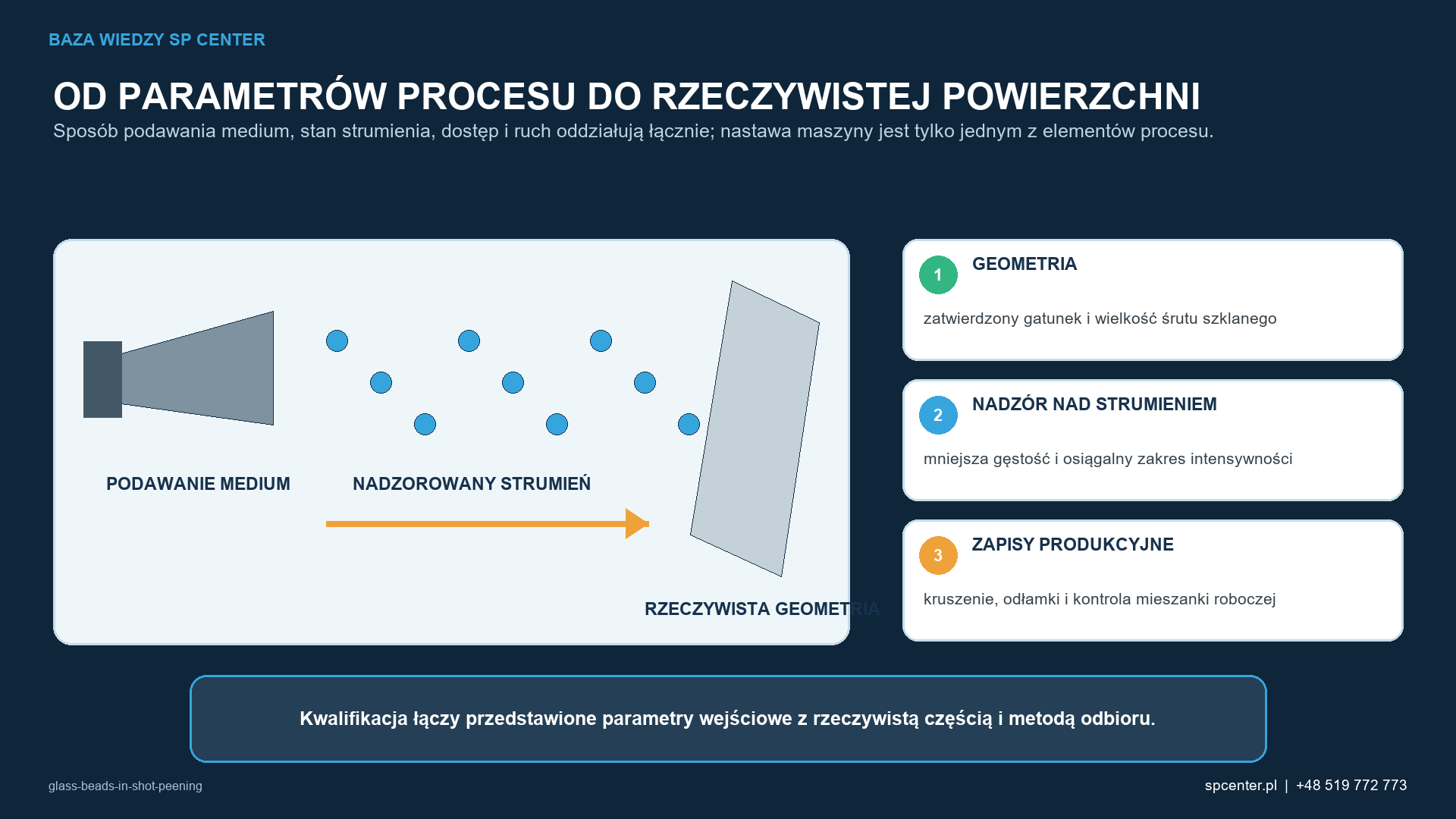

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących stosowania kulek szklanych w kulowaniu. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Co inżynierowie powinni wiedzieć o tym, że obróbka strumieniowa kulkami szklanymi i kulowanie śrutem szklanym nie są tym samym procesem?
Ten sam ogólny rodzaj medium może być stosowana w dwóch różnych operacjach, lecz ich cel inżynierski i dokumentacja potwierdzająca są inne. Obróbkę strumieniową kulkami szklanymi można przewidzieć w celu czyszczenia, uzyskania określonego wyglądu lub przygotowania powierzchni. Kulowanie kulkami szklanymi jest kontrolowanym procesem mechanicznej obróbki powierzchni, w którym zdefiniowano medium, intensywność, pokrycie powierzchni, ekspozycję i parametry sterowania produkcją.
| Pytanie | Obróbka strumieniowa kulkami szklanymi | Kontrolowane kulowanie śrutem szklanym |
|---|---|---|
| Główny cel | Czyszczenie, wygląd lub przygotowanie powierzchni. | Wymagane mechaniczne polepszenie właściwości powierzchni. |
| Wymaganie dotyczące medium | Handlowa klasa medium do obróbki strumieniowej może być dopuszczalna, jeżeli zezwala na nią specyfikacja obróbki wykańczającej. | Medium musi spełniać przywołane wymagania dotyczące medium do kulowania. |
| Dokumentacja procesu | Zależy od wymagań dotyczących wykończenia. | Intensywność, pokrycie/ekspozycja, medium i zapisy produkcyjne zgodnie z przywołanymi wymaganiami. |
| Odbiór | Kryteria czystości, wyglądu lub stanu wykończenia. | Wymagania rysunku/specyfikacji i kontrolowane dowody z procesu. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Sama nazwa medium nie rozstrzyga, czy dana operacja jest obróbką strumieniową, czy kontrolowanym kulowaniem.
Co określają aktualne dokumenty SAE?
- AMS2431E: Rzeczywista funkcja: ogólne wymagania dotyczące zakupu medium stosowanego w kontrolowanym kulowaniu. Nie należy jej błędnie przedstawiać jako: instrukcji procesu właściwej dla danego elementu.
- AMS2431/6D: Rzeczywista funkcja: wymagania dotyczące śrutu szklanego używanego do kulowania części metalowych, stosowane łącznie z AMS2431. Nie należy jej błędnie przedstawiać jako: dowodu, że szkło jest odpowiednie dla każdego stopu lub każdej geometrii.
- SAE J1173_201905 — rzeczywista rola: klasyfikacja wymiarowa i charakterystyka kulek szklanych do kulowania; nie należy błędnie przedstawiać jej jako kompletnej specyfikacji procesu kulowania.
- SAE J443 — rzeczywista rola: metoda wyznaczania i weryfikacji intensywności kulowania; nie należy błędnie przedstawiać jej jako metody pomiaru profilu naprężeń szczątkowych w głąb materiału ani trwałości zmęczeniowej.
- SAE J2277 — rzeczywista rola: metodyka wyznaczania pokrycia i jego związku z ekspozycją; nie należy błędnie przedstawiać jej jako uniwersalnej metody akceptacji wzrokowej dla każdej specyfikacji.
Tabela 2. Każdy dokument reguluje inną część dokumentacji technicznej potwierdzającej zgodność.
Dlaczego można wybrać medium szklane?
Przy tej samej średnicy nominalnej i prędkości szkło i stal nie zapewniają takich samych warunków uderzenia, ponieważ różnią się gęstością, twardością i właściwościami mechanicznymi. Szkło może zatem być przydatnym rozwiązaniem przy opracowywaniu procesu, gdy wymagana intensywność, geometria, ograniczenia dotyczące zanieczyszczeń i stan powierzchni przemawiają za tym rodzajem medium.
- Mniejsza gęstość: może sprzyjać opracowywaniu procesów o stosunkowo małej intensywności, zależnie od możliwości wyposażenia i kwalifikacji.
- Zakresy małych rozmiarów: mogą ułatwić dostęp do niewielkich cech, lecz rozmiar nadal musi umożliwiać uzyskanie wymaganej intensywności i pokrycia.
- Skład nieżelazny: pozwala uniknąć konkretnego mechanizmu wprowadzania cząstek śrutu stalowego na wybrane części wykonane z metali nieżelaznych.
- Inna reakcja powierzchni: może być użyteczna, gdy zakwalifikowany proces musi równoważyć efekt mechaniczny i dopuszczalny stopień naruszenia powierzchni.
- Obróbka drugiego stopnia: kulki szklane można rozważyć w zatwierdzonej sekwencji podwójnego kulowania, ale pełna sekwencja wymaga kwalifikacji.
UWAGA INŻYNIERSKA „Mniejsza gęstość” nie oznacza „bezpieczeństwa dla delikatnych części”. O wyniku nadal decydują wielkość cząstek, prędkość, kąt, ekspozycja, twardość, początkowy stan powierzchni i lokalna geometria.
Co inżynierowie powinni wiedzieć o tym, że zgodność materiałowa zależy od konkretnego zastosowania?
- Część aluminiowa lub tytanowa: Dlaczego to ważne: Zanieczyszczenia żelazem mogą podlegać ograniczeniom, a uszkodzenia powierzchni i zmiany wymiarowe pozostają zagrożeniami. Wymagana decyzja: Potwierdzić dopuszczalne medium oraz wymagania dotyczące czystości po procesie.
- Cienki przekrój lub mała cecha: Dlaczego jest to istotne: Mniejsza energia uderzeń może być korzystna, ale nadal może dojść do odkształcenia lub uszkodzenia krawędzi. Wymagana decyzja: Zakwalifikować intensywność, ekspozycję i kryteria odbioru elementu.
- Twarda powierzchnia lub powierzchnia z warstwą utwardzoną powierzchniowo: Dlaczego to ważne: Wymagana reakcja mechaniczna może wykraczać poza praktyczny zakres stosowania medium szklanego; Wymagana decyzja: Porównać dopuszczone medium szklane, ceramiczne i metalowe.
- Krytyczne wykończenie lub profil — dlaczego ma znaczenie: kulowanie zmienia topografię powierzchni; wymagana decyzja: określić chronione powierzchnie i kryteria kontroli.
Tabela 3. Sama nazwa materiału nie określa właściwego medium.
Wymagania te oznaczają, że certyfikat zgodności medium i kontrola wejściowa, kontrole separatora i mieszaniny roboczej medium oraz kwalifikacja w zakresie metody Almena, pokrycia powierzchni i stanu powierzchni muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Co inżynierowie powinni wiedzieć o głównym ograniczeniu, czyli degradacji medium?
Szkło jest kruche. Powtarzające się uderzenia mogą prowadzić do powstawania pękniętych kulek, kanciastych odłamków i materiału podwymiarowego. Wraz ze zmianą mieszaniny roboczej medium może zmieniać się także strumień śrutu. Pęknięte cząstki nie są równoważne zgodnemu śrutowi kulistemu i mogą wpływać na oddziaływanie z powierzchnią, stabilność intensywności, narastanie pokrycia oraz zużycie medium.
- Stosuj właściwe wymagania dotyczące rozmiaru, kształtu, integralności i zanieczyszczeń.
- Kontroluj uzupełnianie, separację i usuwanie zbyt małych lub pękniętych cząstek medium.
- Należy określić częstotliwość kontroli i granice reakcji dla mieszaniny roboczej medium.
- Zapobiegać zanieczyszczeniom krzyżowym między systemami różnych rodzajów medium a materiałami.
- Zmianę rodziny, gatunku lub wielkości medium należy traktować jako kontrolowaną zmianę procesu.
Co inżynierowie powinni wiedzieć o konieczności wykazania zgodności z urządzeniem?
Śrut szklany jest powszechnie kojarzony z urządzeniami pneumatycznymi, jednak dobór urządzenia musi być zgodny z zaleceniami dostawcy medium, konstrukcją maszyny i obowiązującą specyfikacją procesu. Kategoryczne stwierdzenie, że szkła nigdy nie można stosować w urządzeniach wirnikowych, jest zbyt daleko idące. Właściwym wymaganiem jest wykazanie, że wybrane urządzenie przyspiesza, zawraca do obiegu, klasyfikuje i monitoruje medium szklane bez niedopuszczalnego rozpadu lub utraty kontroli nad procesem.
Co inżynierowie powinni wiedzieć o tym, że intensywność, pokrycie powierzchni i wygląd stanowią odrębne kwestie?
| Obserwacja lub kontrola | Co pozwala ustalić | Czego nie można ustalić wyłącznie na tej podstawie |
|---|---|---|
| Intensywność Almena | Znormalizowana miara oddziaływania strumienia medium. | Pokrycie powierzchni części, profil naprężeń szczątkowych lub poprawa właściwości zmęczeniowych. |
| Ocena pokrycia powierzchni | Zakres oddziaływania uderzeń na wskazaną powierzchnię, określony zgodnie z przywołaną metodą. | Prawidłowa intensywność lub zakwalifikowana ekspozycja produkcyjna. |
| Jednolity satynowy wygląd | Wizualnie jednolity stan powierzchni. | Zgodny proces kulowania. |
| Zakwalifikowana ekspozycja | Zatwierdzony czas, liczba przejść lub cykli dla zwalidowanej konfiguracji stanowiska. | Ocena jakości medium lub odbiór elementu bez wymaganych kontroli. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 4. Jednolita matowa powierzchnia nie jest dowodem prawidłowego kulowania.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o tym, że kulki szklane, stalowe i ceramiczne nie są zamienne?
| Rodzaj medium do kulowania | Potencjalna zaleta procesu | Typowy aspekt wymagający nadzoru |
|---|---|---|
| Śrut szklany | Mniejsza gęstość, drobne rozmiary i skład bez metali żelaznych. | Kruche pękanie, powstawanie cząstek o zbyt małych wymiarach i zużywanie się medium. |
| Śrut staliwny | Szerokie zastosowanie przemysłowe, większa gęstość i ugruntowana praktyka eksploatacyjna. | Przenoszenie zanieczyszczeń żelaznych, kontrola twardości i kształtu oraz stopień oddziaływania na powierzchnię. |
| Kondycjonowany drut cięty | Trwałość i kontrolowany, kondycjonowany kształt przy prawidłowym określeniu wymagań. | Klasa kondycjonowania, wielkość, twardość i przydatność do danej cechy. |
| Śrut ceramiczny | Medium nieżelazne o większej trwałości niż szkło w wielu zastosowaniach. | Wymagania dotyczące gęstości, twardości, rozpadu i zakupu, właściwe dla danego gatunku. |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 5. Wybór musi opierać się na zakwalifikowanym oknie procesu i przywołanych wymaganiach.

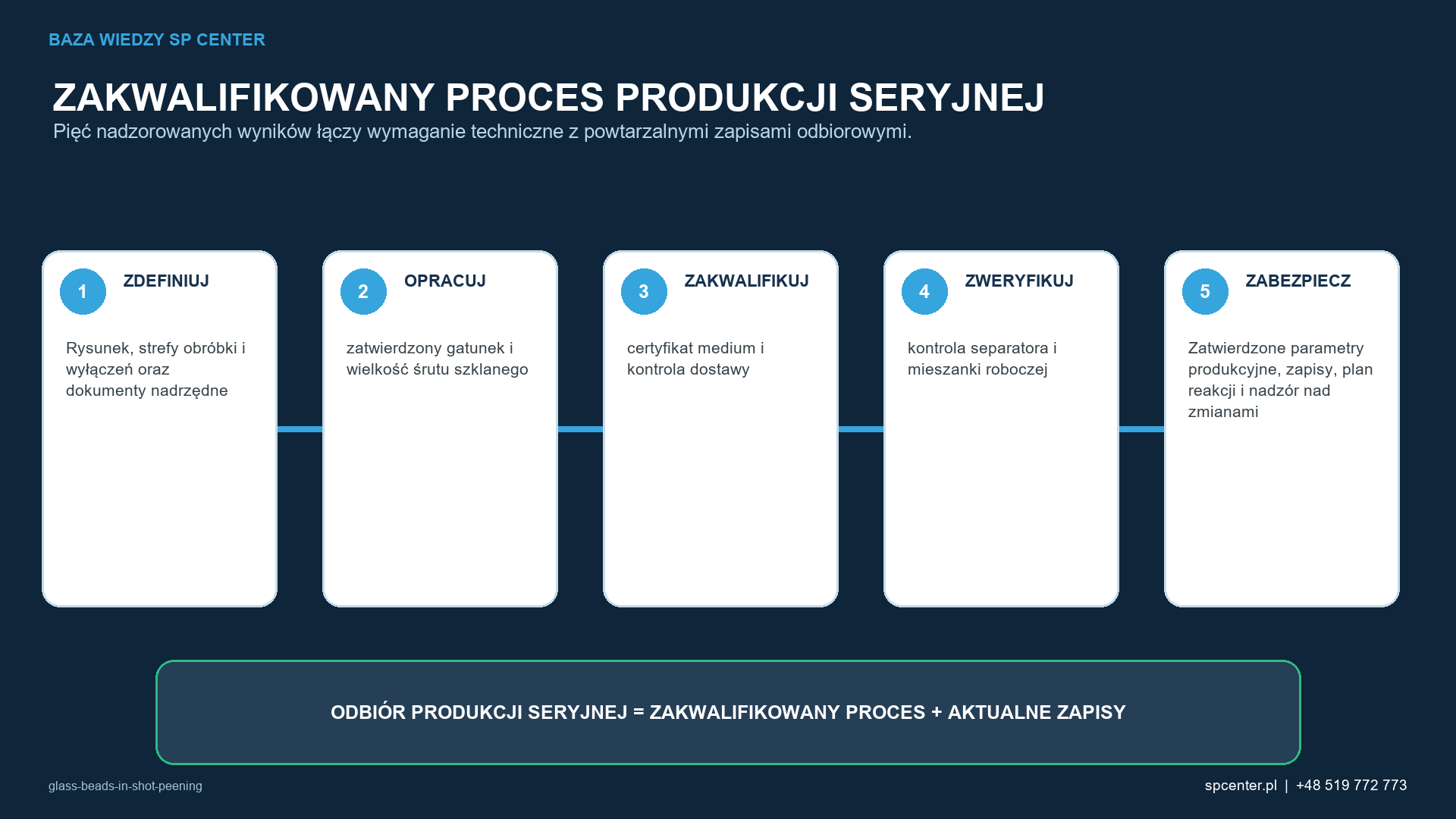

Jak wygląda praktyczna sekwencja kwalifikacji?
| Etap | Wymagany wynik |
|---|---|
| 1. Przegląd wymagań | Rysunek, materiał, obróbka cieplna, obszar obróbki, wyłączenia i dozwolone medium. |
| 2. Przegląd medium i wyposażenia | Specyfikacja i wielkość śrutu szklanego, zgodność z urządzeniem oraz kontrola separacji i zanieczyszczeń. |
| 3. Opracowanie procesu | Nasycenie/intensywność, podawanie medium, ruch, zakwalifikowana ekspozycja i metoda oceny pokrycia. |
| 4. Ocena części | Pokrycie powierzchni, granice, stan powierzchni, czystość i wymiary objęte wymaganiami. |
| 5. Nadzór produkcji seryjnej | Kontrole mieszaniny roboczej medium, uzupełnianie, zapisy, plan reagowania i zatwierdzanie zmian. |
Tabela 4. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 6. Kwalifikacja musi obejmować zarówno konfigurację początkową, jak i ewolucję mieszaniny roboczej medium.
Kiedy kulki szklane są właściwym medium do kulowania i jak zakwalifikować ich zastosowanie?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku stosowania kulek szklanych jako medium do kulowania przegląd techniczny powinien obejmować zatwierdzoną klasę i rozmiar kulek szklanych, ich mniejszą gęstość i możliwą do uzyskania intensywność Almena, rozpad, obecność odłamków oraz kontrolę mieszaniny roboczej medium. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.

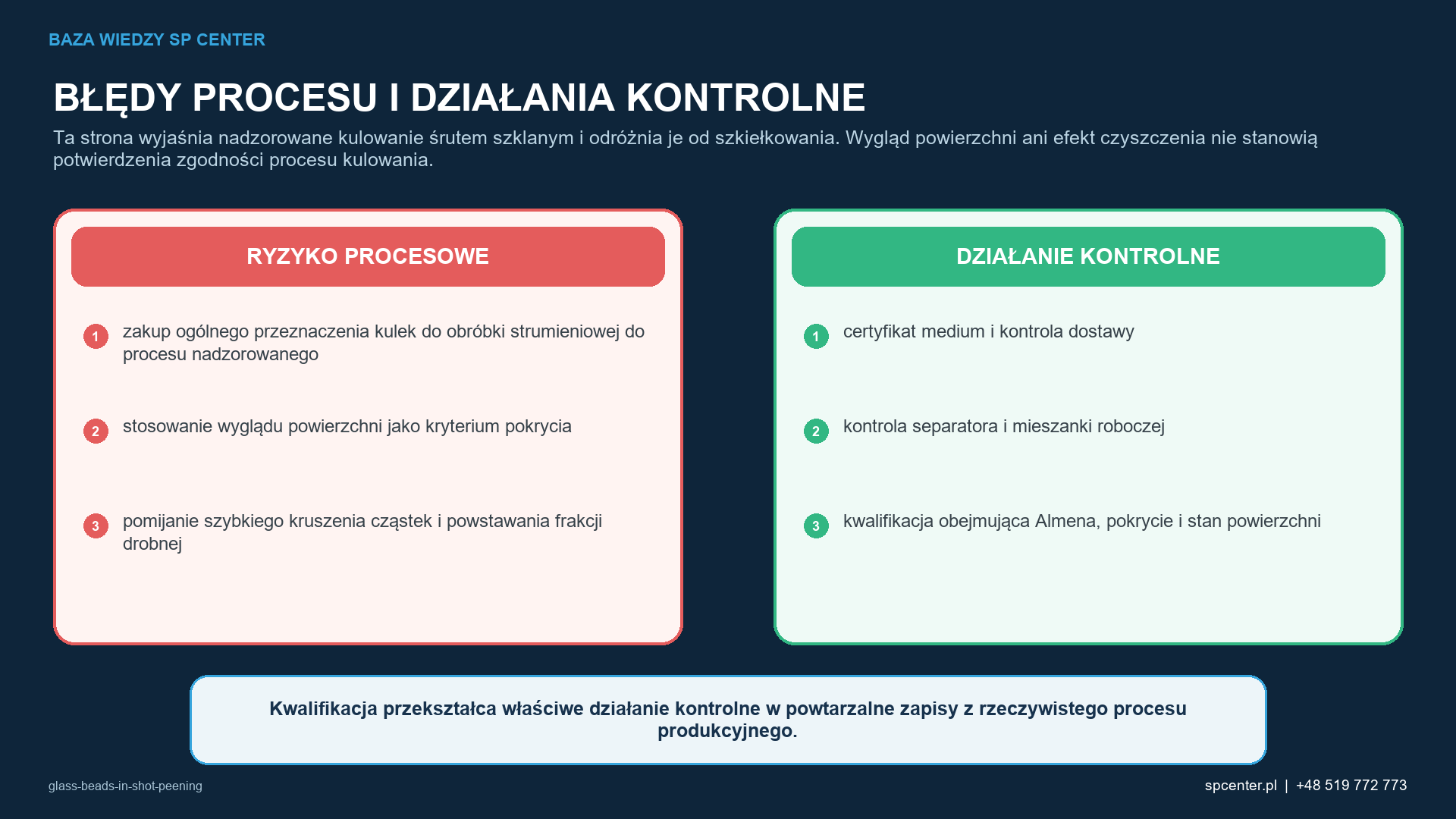

Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: zakup zwykłych kulek szklanych do obróbki strumieniowej z przeznaczeniem do procesu kontrolowanego, stosowanie wyglądu powierzchni jako kryterium pokrycia oraz ignorowanie szybkiego rozpadu cząstek i powstawania drobnych frakcji. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do zatwierdzonego gatunku i wielkości kulek szklanych oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 5. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulek szklanych używanych do kulowania — sytuacji, w których są właściwym medium procesowym — wymagają sprostowania?
SPRAWDŹ „Kulki szklane są wyłącznie medium czyszczącym”. Fałsz; zgodny z wymaganiami śrut szklany jest uznanym medium do kontrolowanego kulowania.
SPRAWDŹ „Obróbka strumieniowa kulkami szklanymi jest tym samym co kulowanie kulkami szklanymi”. Fałsz; różnią się celem, wymaganiami dotyczącymi medium i sposobem weryfikacji.
SPRAWDŹ „Szkło jest zawsze bezpieczniejsze dla delikatnych części”. Fałsz; decyduje cały zakwalifikowany zestaw warunków uderzenia.
SPRAWDŹ „Satynowe wykończenie dowodzi uzyskania pokrycia”. Fałsz; wygląd nie zastępuje wymaganej metody oceny pokrycia.
SPRAWDŹ „Szkło może zastąpić stal lub ceramikę bez ponownego opracowania procesu”. Fałsz; zmiana rodziny medium zmienia proces.
SPRAWDŹ „J1173 jest specyfikacją procesu”. Fałsz; norma ta dotyczy klasyfikacji wielkości i właściwości kulek szklanych do kulowania.
Często zadawane pytania o kulki szklane w kulowaniu — kiedy są właściwym medium procesowym?
Czym są kulki szklane w procesie kulowania?
Prawidłowo wyspecyfikowany śrut szklany może być stosowany w kontrolowanym kulowaniu. Jego mniejsza gęstość, skład niezawierający żelaza oraz dostępność drobnych rozmiarów mogą być przydatne w wybranych zastosowaniach wymagających małej intensywności lub o ograniczonym dostępie.
Czy obróbka strumieniowa kulkami szklanymi jest tym samym co kulowanie śrutem szklanym?
W obróbce strumieniowej kulkami szklanymi i kulowaniu kulkami szklanymi można stosować pozornie podobne rodzaje medium, lecz procesy te służą innym celom i podlegają innym zasadom odbioru. Kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia, ekspozycji i identyfikowalności, natomiast celem obróbki strumieniowej może być czyszczenie, nadanie faktury lub wyglądu.
Dlaczego śrut szklany rozpada się szybciej niż metalowy?
Szkło jest kruche, dlatego powtarzające się uderzenia mogą powodować powstawanie odłamków i drobnych frakcji zamiast stopniowego odkształcania typowego dla metali. Rzeczywista szybkość rozpadu zależy od gatunku, prędkości, urządzenia, układu odzysku i geometrii elementu.
Jakie zmienne wpływają na działanie kulek szklanych używanych w kulowaniu?
Kulowanie kulkami szklanymi zależy od zatwierdzonego gatunku i wielkości kulek szklanych, ich mniejszej gęstości i osiągalnej intensywności, rozpadu, obecności odłamków oraz kontroli mieszaniny roboczej medium. W przebiegu produkcyjnym należy również kontrolować certyfikację i kontrolę wejściową medium, działanie separatora i mieszaninę roboczą, intensywność Almena, pokrycie oraz kwalifikację stanu powierzchni.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność kulek szklanych jako medium do kulowania?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł objaśnia kontrolowane kulowanie śrutem szklanym oraz różnicę względem obróbki strumieniowej kulkami szklanymi. Nie uznaje wyglądu ani efektu czyszczenia za dowód zgodności kulowania.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące kulek szklanych do kulowania?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do kulek szklanych używanych w kulowaniu?
Dokumenty mające zastosowanie zależą od umowy i danego elementu. W niniejszym przewodniku sprawdzono dane wydawców, w tym AMS2431E, AMS2431/6D, SAE J1173_201905 i AMS2430U, jednak nadrzędne pozostają rewizje przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące kulek szklanych jako medium do kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Kulki szklane stosuj tylko wtedy, gdy zezwala na to dokumentacja nadrzędna.
- Należy określić kulki szklane jakości przeznaczonej do kulowania, a nie zwykłe kulki do obróbki strumieniowej.
- Mniejszą gęstość, drobną granulację i skład niezawierający żelaza należy traktować jako możliwości podczas opracowywania procesu, a nie uniwersalne zalety.
- Kontroluj pękanie, zbyt małe cząstki, uzupełnianie i zanieczyszczenia.
- Należy rozróżniać intensywność Almena, pokrycie, zakwalifikowaną ekspozycję i wygląd powierzchni.
- Należy zakwalifikować rzeczywisty materiał, geometrię, wyposażenie i produkcyjną mieszaninę roboczą medium.
