Sklenené guľôčky na guľôčkovanie

Ako sa sklenené guľôčky na guľôčkovanie líšia od kozmetického tryskania sklenenými guľôčkami a ako hustota, lom, zariadenie a riadenie prevádzkovej zmesi ovplyvňujú kvalifikáciu

Správne špecifikované sklenené broky možno použiť na riadené guľôčkovanie. Ich nižšia hustota, neželezné zloženie a dostupnosť v jemných veľkostiach môžu vyhovovať vybraným procesom s nízkou intenzitou alebo obmedzeným prístupom. Tieto vlastnosti však neznamenajú, že sklo je vždy šetrné alebo zameniteľné s oceľovým či keramickým médiom. Proces musí riadiť triedu, veľkosť, krehký rozpad, kompatibilitu zariadenia, prevádzkovú zmes a akceptáciu súčiastky.

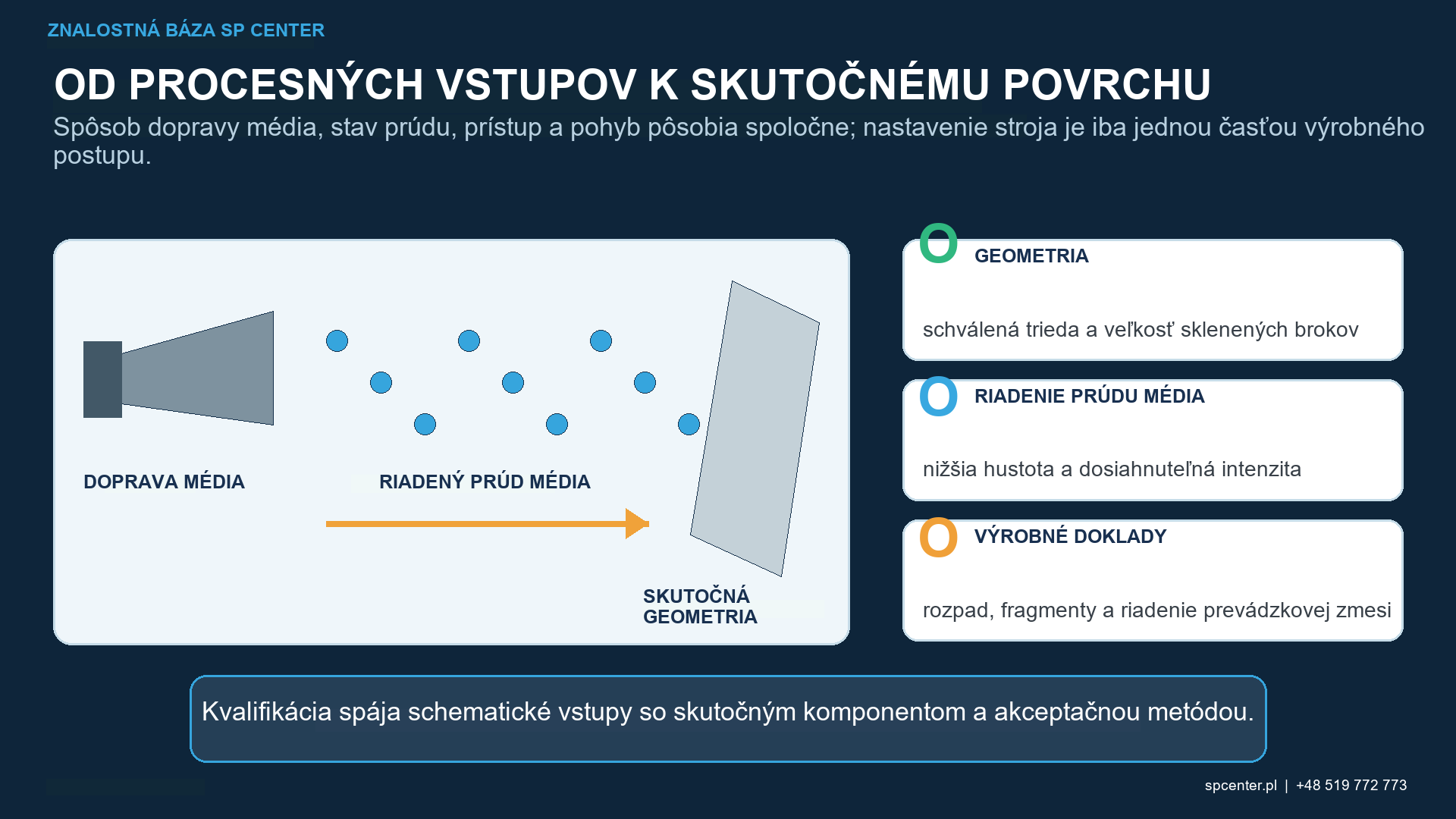

Obrázok 1. Sklenené guľôčky možno kvalifikovať na riadené guľôčkovanie, ale identitu média a účel procesu treba odlíšiť od kozmetického tryskania sklenenými guľôčkami.

Ako sa guľôčkovanie sklenenými guľôčkami líši od tryskania sklenenými guľôčkami?

Médiá môžu vyzerať podobne, ale účel procesu a požadované doklady sa líšia. Tryskanie sklenenými guľôčkami možno predpísať na čistenie, vzhľad, textúru alebo prípravu povrchu. Guľôčkovanie sklenenými guľôčkami je riadený mechanický proces zlepšenia povrchu s definovaným médiom, Almenovou intenzitou, pokrytím alebo kvalifikovanou expozíciou, výrobnými premennými a záznamami.

Otázka	Tryskanie sklenenými guľôčkami	Kontrolované guľôčkovanie sklenenými guľôčkami
Primárny účel	Čistenie, textúra, vzhľad alebo príprava povrchu	Špecifikované mechanické vylepšenie povrchu
Požiadavky na médiá	Komerčný stupeň otryskávania môže byť povolený špecifikáciou povrchovej úpravy	Médium musí spĺňať predpísané požiadavky na médium na guľôčkovanie
Doklady o procese	Definované požiadavkami na povrchovú úpravu	Intenzita, pokrytie alebo expozícia, kontrola média a záznamy o výrobe podľa pokynov
Prijatie	Čistota, vzhľad, textúra alebo povrchová úprava	Požiadavky na výkresy a špecifikácie procesu s kontrolovanými dokladmi

Tabuľka 1. Samotný názov média neurčuje, či ide o tryskanie alebo riadené guľôčkovanie.

Ktoré dokumenty SAE sa vzťahujú na sklenené broky?

Dokument	Čo rieši	Čo sama osebe nestanovuje
AMS2431E	Všeobecné požiadavky na nákup médií na guľôčkovanie	Pokyny pre proces špecifický pre daný komponent
AMS2431/6D	Sklenené guľôčky na guľôčkovaných častí v spojení s AMS2431	Vhodnosť pre každú zliatinu, geometriu alebo stroj
SAE J1173_201905	Charakteristiky sklenených guľôčok a čísla štandardných veľkostí pre guľôčkovanie	Kompletná špecifikácia procesu guľôčkovania
SAE J443_202512	Stanovenie a overenie guľôčkovania intenzita	Hĺbka zvyškového napätia, pokrytie alebo únavová životnosť
SAE J2277_202301	Stanovenie pokrytia a jeho vzťah k expozícii	Jedno univerzálne pravidlo kontroly pre každú zmluvu

Tabuľka 2. Každý dokument sa zaoberá inou úrovňou dokladov; výkres, zmluva a použité revízie zostávajú smerodajné.

Prečo je možné vybrať sklenené broky?

Pri rovnakom menovitom priemere a rýchlosti sklo a oceľ nevytvárajú rovnaké podmienky nárazu, pretože sa líšia hustota, tvrdosť a mechanická odozva. Nižšia hustota môže podporiť vývoj postupu s nižšou intenzitou. Jemné veľkosti môžu zlepšiť prístup k malým prvkom. Neželezné zloženie môže zabrániť špecifickému mechanizmu prenosu častíc oceľových brokov na vybrané komponenty.

Ide o možnosti vývoja procesu, nie o univerzálne výhody. Sklenené broky možno použiť aj ako schválený druhý stupeň dvojitého guľôčkovania, ale úplná sekvencia a výsledný stav súčiastky vyžadujú kvalifikáciu.

Podmienky aplikácie	Prečo je to dôležité	Požadované rozhodnutie
Hliníkový alebo titánový komponent	Prenos železa môže byť obmedzený, pričom poškodenie povrchu a zmena rozmerov zostávajú možné	Potvrďte povolené médiá, čistotu a požiadavky na následné spracovanie
Tenký rez alebo malý prvok	Nižšia hustota častíc môže byť užitočná, ale stále môže dôjsť k deformácii a poškodeniu hrán	Kvalifikujte intenzitu, expozíciu a akceptovateľnosť komponentu
Tvrdý alebo cementovaný povrch	Požadovaná mechanická odozva môže prekročiť praktické okno so skleneným médiom	Porovnajte iba skupiny médií povolené riadiacimi požiadavkami
Kritická povrchová úprava alebo profil	Guľôčkovanie mení topografiu povrchu	Definujte chránené povrchy, kritériá drsnosti a poškodenia

Tabuľka 3. Samotný názov materiálu neurčuje správnu skupinu médií.

Aké je hlavné obmedzenie sklenených brok?

Sklo je krehké. Opakovaný náraz môže vytvoriť prasknuté guľôčky, hranaté úlomky a podpriemerný materiál. Rozbité častice nie sú ekvivalentom konformného sférického brok a môžu zmeniť interakciu s povrchom, stabilitu intenzity, vývoj pokrytia, kontamináciu a spotrebu.

Aplikujte uvedené požiadavky na veľkosť, tvar, integritu a kontamináciu.
Kontrolujte dopĺňanie, klasifikáciu a odstraňovanie podpriemerných alebo rozdrvených médií.
Definujte reprezentatívny odber vzoriek, frekvenciu kontrol a reakčné limity.
Zabráňte neúmyselnému miešaniu s inými skupinami médií alebo komponentnými materiálmi.
Zmenu skupiny, triedy alebo veľkosti považujte za kontrolovanú zmenu procesu.

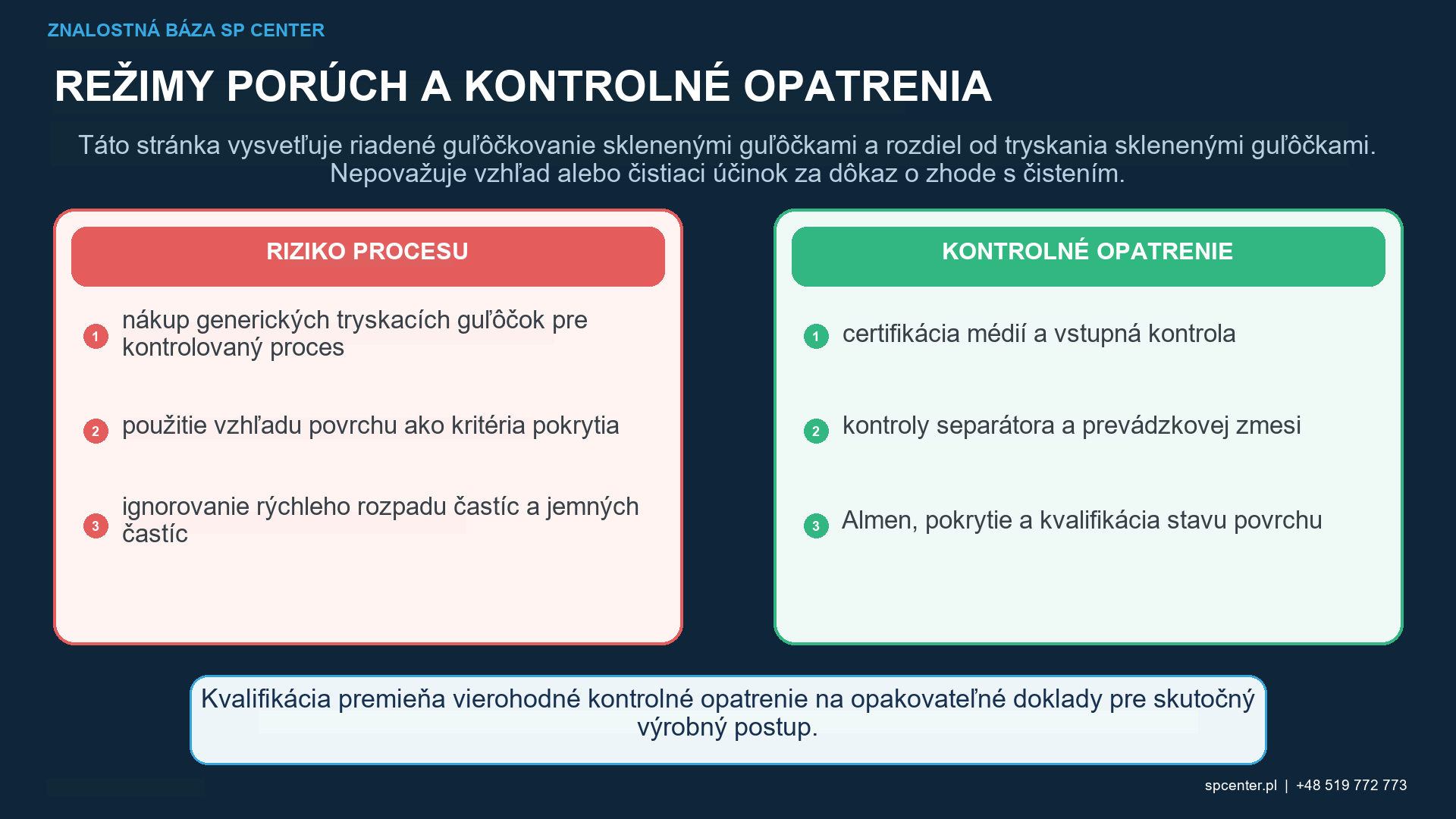

Obrázok 2. Krehký lom, tvorba podpriemerných rozmerov a zmena prevádzkovej zmesi sú ústrednými kontrolami pre recirkuláciu sklenených brok.

Ako sa musí preukázať kompatibilita zariadení?

Sklenené brok sa bežne spájajú so zariadením na guľôčkovanie vzduchom, ale výber zariadenia musí zodpovedať médiu, konštrukcii stroja a špecifikácii procesu. Všeobecné tvrdenie, že sklo sa nikdy nemôže použiť v odstredivých zariadeniach, je príliš všeobecné. Zvolený systém musí urýchľovať, merať, regenerovať, klasifikovať a monitorovať médium bez neprijateľného prerušenia alebo straty kontroly nad procesom.

Prečo sú intenzita, pokrytie a vzhľad oddelené?

Pozorovanie alebo kontrola	Čo sa stanovuje	Čo zostáva oddelené
Almenova intenzita	Štandardizovaná odozva definovaného prúdu média pri guľôčkovaní	Pokrytie komponentu, zvyškové napätie a výkon
Vyhodnotenie pokrytia	Rozsah špecifikovanej oblasti, ktorá sa považuje za pokrytú stopami po náraze podľa schválenej metódy	Správna intenzita alebo stav pracovného média
Jednotný saténový vzhľad	Vizuálne konzistentný vzhľad povrchu	Vyhovujúci proces guľôčkovania
Kvalifikovaná expozícia	Schválený čas, priechody alebo cykly pre validované nastavenie	Kvalita média a akceptácia komponentu bez ich požadovaných kontrol
Validácia komponentu	Zvyškové napätie, únava, SCC alebo iná odkazovaná odozva špecifická pre aplikáciu	Uvoľnenie bežného procesu, pokiaľ to nevyžaduje kontrolný plán

Tabuľka 4. Jednotný matný povrch nepreukazuje požadovanú intenzitu alebo pokrytie.

Obrázok 3. Almenova intenzita, pokrytie, vzhľad a validácia komponentov odpovedajú na rôzne otázky prijatia.

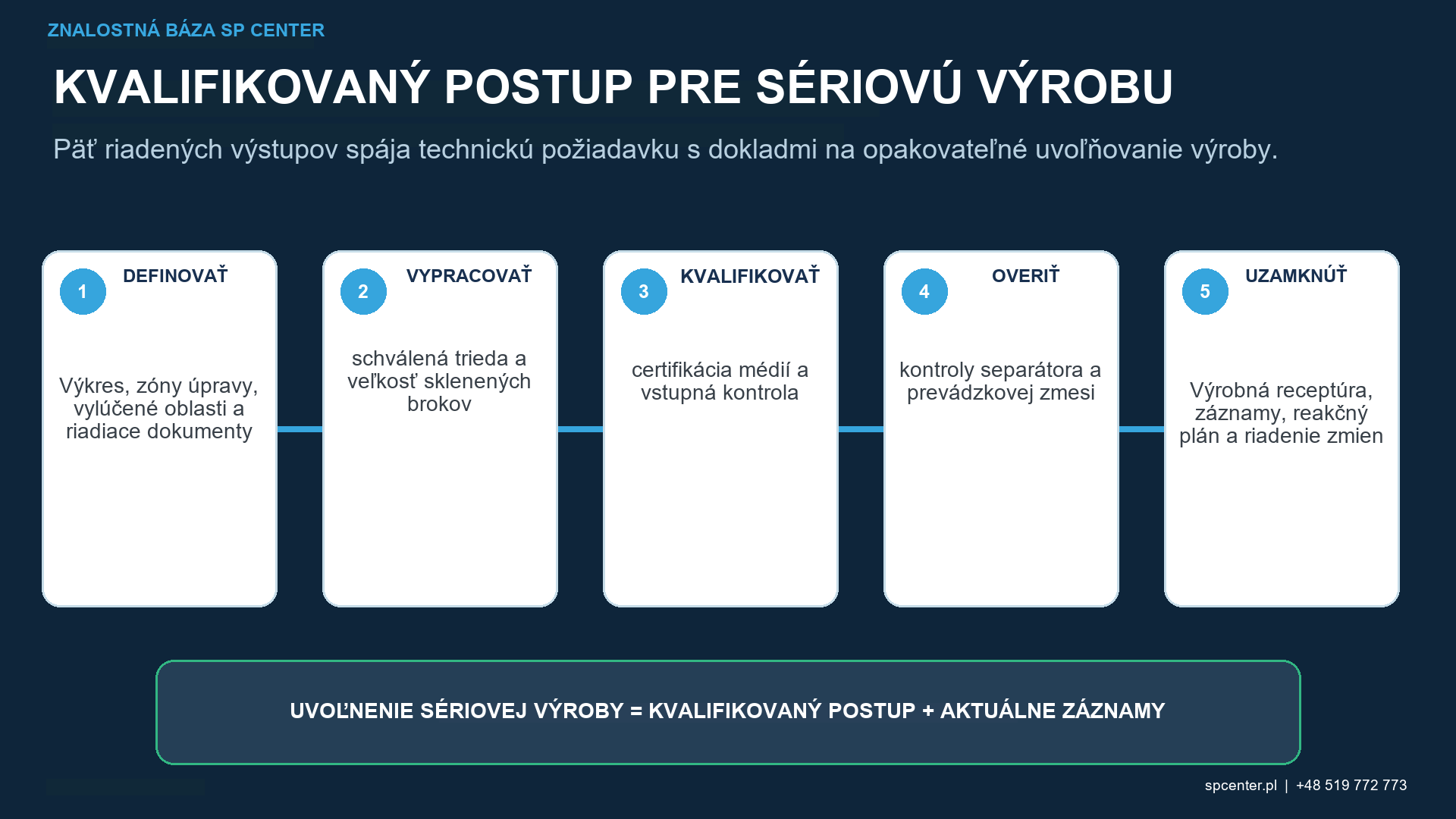

Ako sa kvalifikuje proces so sklenenými guľôčkami?

Fáza kvalifikácie	Požadovaný výstup
Preskúmanie požiadaviek	Výkres, materiál, tepelné spracovanie, zóny, výnimky a povolené médiá
Preskúmanie médií a zariadení	Špecifikácia, veľkosť, dodávka, spätné získavanie, triedenie a riadenie kontaminácie sklenených guľôčok
Vývoj procesu	Krivka nasýtenia, Almenova intenzita, pohyb, expozícia a metóda pokrytia
Hodnotenie komponentov	Pokrytie, hranice, stav povrchu, čistota a použité rozmery
Sériové kontrola	Odber vzoriek prevádzkovej zmesi, dopĺňanie, limity odberov, záznamy a schvaľovanie zmien

Tabuľka 5. Kvalifikácia zahŕňa počiatočné nastavenie a vývoj prevádzkovej zmesi počas výroby.

Často kladené otázky

Možno sklenené guľôčky použiť na riadené guľôčkovanie?

Áno, ak riadiace požiadavky povoľujú sklenené guľôčky a kvalifikácia zahŕňa predpísanú triedu a veľkosť média, zariadenie, intenzitu, pokrytie, riadenie prevádzkovej zmesi a akceptáciu súčiastky.

Je tryskanie sklenenými guľôčkami to isté ako guľôčkovanie sklenenými guľôčkami?

Nie. Tryskanie môže byť zamerané na čistenie, textúru alebo vzhľad. Riadené guľôčkovanie vyžaduje definované médium, intenzitu, pokrytie alebo expozíciu, riadenie procesu a objektívne doklady pre akceptáciu.

Je sklo vždy šetrnejšie k jemným komponentom?

Nie. Nižšia hustota nezaručuje neškodný výsledok. Veľkosť, rýchlosť, uhol, expozícia, tvrdosť súčiastky, existujúci povrch a lokálna geometria stále určujú odozvu.

Prečo sa sklenené broky rozpadajú?

Sklo je krehké. Opakovaný náraz môže generovať rozlámané častice, hranaté úlomky a podpriemerný materiál. Rýchlosť závisí od triedy, rýchlosti, zariadenia, výťažnosti a geometrie súčiastky.

Dokazuje rovnomerný saténový povrch pokrytie?

Nie. Vzhľad nie je schválenou metódou pokrytia. Pokrytie sa musí hodnotiť podľa platnej špecifikácie a kvalifikovanej inšpekčnej cesty.

Môže sklo nahradiť oceľové alebo keramické broky bez prestavby?

Nie. Hustota, tvrdosť, správanie sa pri lome, zrýchlenie, odozva povrchu a kompatibilita s kontamináciou sa líšia. Zmena skupiny médií vyžaduje predpísané technické preskúmanie a kvalifikáciu.

Kľúčové poznatky

Používajte sklenené broky iba vtedy, ak to umožňujú platné požiadavky.
Špecifikujte sklenené guľôčky určené na guľôčkovanie, nie všeobecné sklenené guľôčky na tryskanie.
Nižšiu hustotu a jemnú veľkosť považujte za možnosti vývoja, nie za bezpečnostné záruky.
Kontrolujte lom, poddimenzované častice, dopĺňanie a kontamináciu.
Oddeľte intenzitu, pokrytie, expozíciu, vzhľad a validáciu komponentov podľa Almenovho testu.
