Glaskulor för kulpening: val och processtyrning

Hur glaskulor för kulpening skiljer sig från kosmetisk blästring med glaskulor och hur densitet, sönderfall, utrustning och styrning av driftblandningen påverkar kvalificeringen

Korrekt specificerade glaskulor kan användas för kontrollerad kulpening. Dess lägre densitet, icke-järnhaltiga sammansättning och tillgänglighet i fina storlekar kan stödja utvalda lågintensiva eller åtkomstbegränsade processupplägg. Dessa egenskaper gör inte glas universellt skonsamt eller utbytbart med stål- eller keramiska kulpeningsmedier. Processen måste kontrollera kvalitet, storlek, sprödhetsgenombrott, utrustningskompatibilitet, driftsblandning och komponentacceptans.

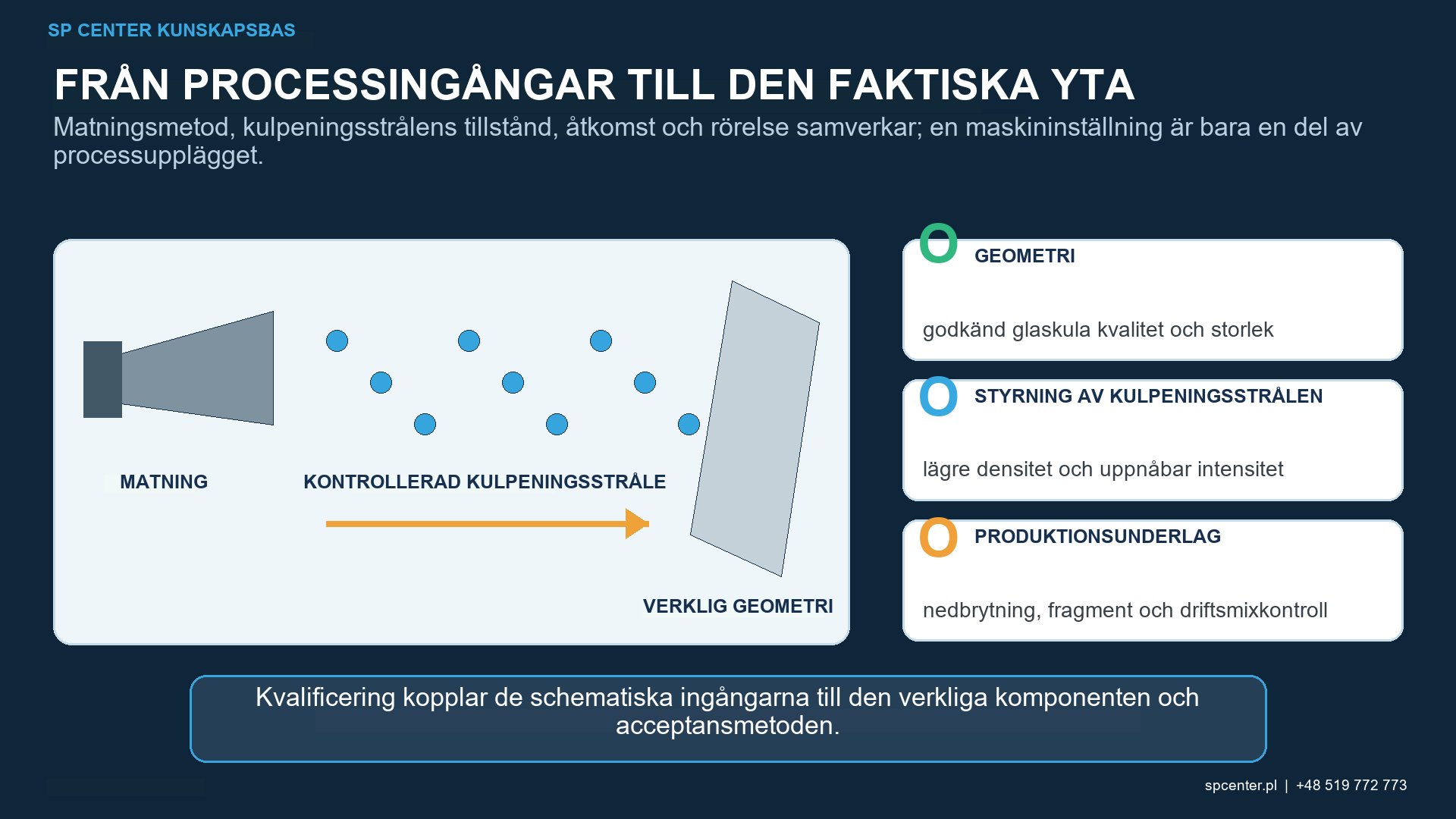

Figur 1. Glaskulor kan kvalificeras för kontrollerad kulpening, men kulpeningsmediets identitet och processändamål måste särskiljas från kosmetisk glaspärlblästring.

Hur skiljer sig kulpening med glaskulor från blästring med glaspärlor?

Kulpeningsmedierna kan se likartade ut, men processernas syfte och bevisning skiljer sig åt. Blästring med glaspärlor kan föreskrivas för rengöring, utseende, textur eller ytberedning. Kulpening med glaskulor är en styrd mekanisk process för att förbättra ytegenskaperna, med definierade kulpeningsmedier, Almenintensitet, täckningsgrad eller kvalificerad exponering, produktionsvariabler och dokumentation.

Fråga	Blästring med glaskulor	Kontrollerad glaskulpening
Primärt syfte	Rengöring, textur, utseende eller ytbehandling	Specificerad mekanisk ytförbättring
Mediekrav	En kommersiell blästringskvalitet kan tillåtas enligt ytbehandlingsspecifikationen	Kulpeningsmediet måste uppfylla de åberopade kraven för kulpeningsmedier
Processunderlag	Definieras av ytbehandlingskravet	Intensitet, täckningsgrad eller exponering, mediekontroll och produktionsdokumentation enligt åberopande
Godkännande	Renlighet, utseende, textur eller ytbehandling	Ritnings- och processspecifikationskrav med kontrollerade underlag

Tabell 1. Kulpeningsmediets benämning avgör inte i sig om processen är blästring eller kontrollerad kulpening.

Vilka SAE-dokument gäller för glaskulor?

Dokument	Vad den behandlar	Vad det inte fastställer ensamt
AMS2431E	Allmänna upphandlingskrav för kulpeningsmedier	En komponentspecifik processinstruktion
AMS2431/6D	Glaskulor för kulpening av metalldelar i kombination med AMS2431	Lämplighet för varje legering, geometri eller maskin
SAE J1173_201905	Glaspärlors egenskaper och standardstorlekar för kulpening	En komplett specifikation för kulpeningsprocess
SAE J443_202512	Bestämning och verifiering av kulpening intensitet	Restspänningsdjup, täckningsgrad eller utmattningslivslängd
SAE J2277_202301	Bestämning av täckningsgrad och dess förhållande till exponering	En universell inspektionsregel för varje kontrakt

Tabell 2. Varje dokument behandlar ett annat underlagsnivåer; ritningen, kontraktet och åberopade revisioner förblir auktoritativa.

Varför kan glaskulor väljas?

För samma nominella diameter och hastighet skapar glas och stål inte samma stötförhållanden eftersom densitet, hårdhet och mekanisk respons skiljer sig åt. Lägre densitet kan stödja utvecklingen av en väg med lägre intensitet. Fina storlekar kan förbättra åtkomsten till små funktioner. En icke-järnhaltig komposition kan undvika den specifika mekanismen för att överföra stålkulor till utvalda komponenter.

Detta är alternativ vid processutveckling, inte allmängiltiga fördelar. Glaskulor kan även övervägas som ett godkänt andra steg i en tvåstegskulpening, men hela operationsföljden och komponentens resulterande tillstånd måste kvalificeras.

Applikationsförhållanden	Varför det är viktigt	Beslut som krävs
Aluminium- eller titankomponent	Järnöverföring kan begränsas medan ytskador och dimensionsförändringar fortfarande är möjliga	Bekräfta tillåtna medier, renlighet och nedströmskrav
Tunn sektion eller liten funktion	Lägre partikeldensitet kan vara användbar, men distorsion och kantskador kan fortfarande uppstå	Kvalificera intensitet, exponering och komponentacceptans
Hård eller sätthärdad yta	Det erforderliga mekaniska svaret kan överstiga ett praktiskt glasmediefönster	Jämför endast de grupper av kulpeningsmedier som de styrande kraven tillåter
Kritisk ytbehandling eller profil	Kulpening förändrar yttopografin	Definiera skyddade ytor, Kriterier för ytjämnhet och skador

Tabell 3. Materialnamnet ensamt avgör inte rätt grupp av kulpeningsmedier.

Vad är den huvudsakliga begränsningen för glaskulor?

Glas är sprött. Upprepad påverkan kan skapa sprickor, kantiga fragment och underdimensionerat material. Trasiga partiklar är inte likvärdiga med överensstämmande sfäriska kulor och kan förändra ytinteraktion, intensitetsstabilitet, täckningsutveckling, kontaminering och förbrukning.

Tillämpa de åberopade kraven för storlek, form, integritet och kontaminering.
Kontrollera påfyllning, klassificering och borttagning av underdimensionerade eller sprickor.
Definiera representativ provtagning, inspektionsfrekvens och reaktionsgränser.
Förhindra oavsiktlig blandning med andra grupper av kulpeningsmedier eller med material från komponenter.
Behandla en förändring i familj, kvalitet eller storlek som en kontrollerad processförändring.

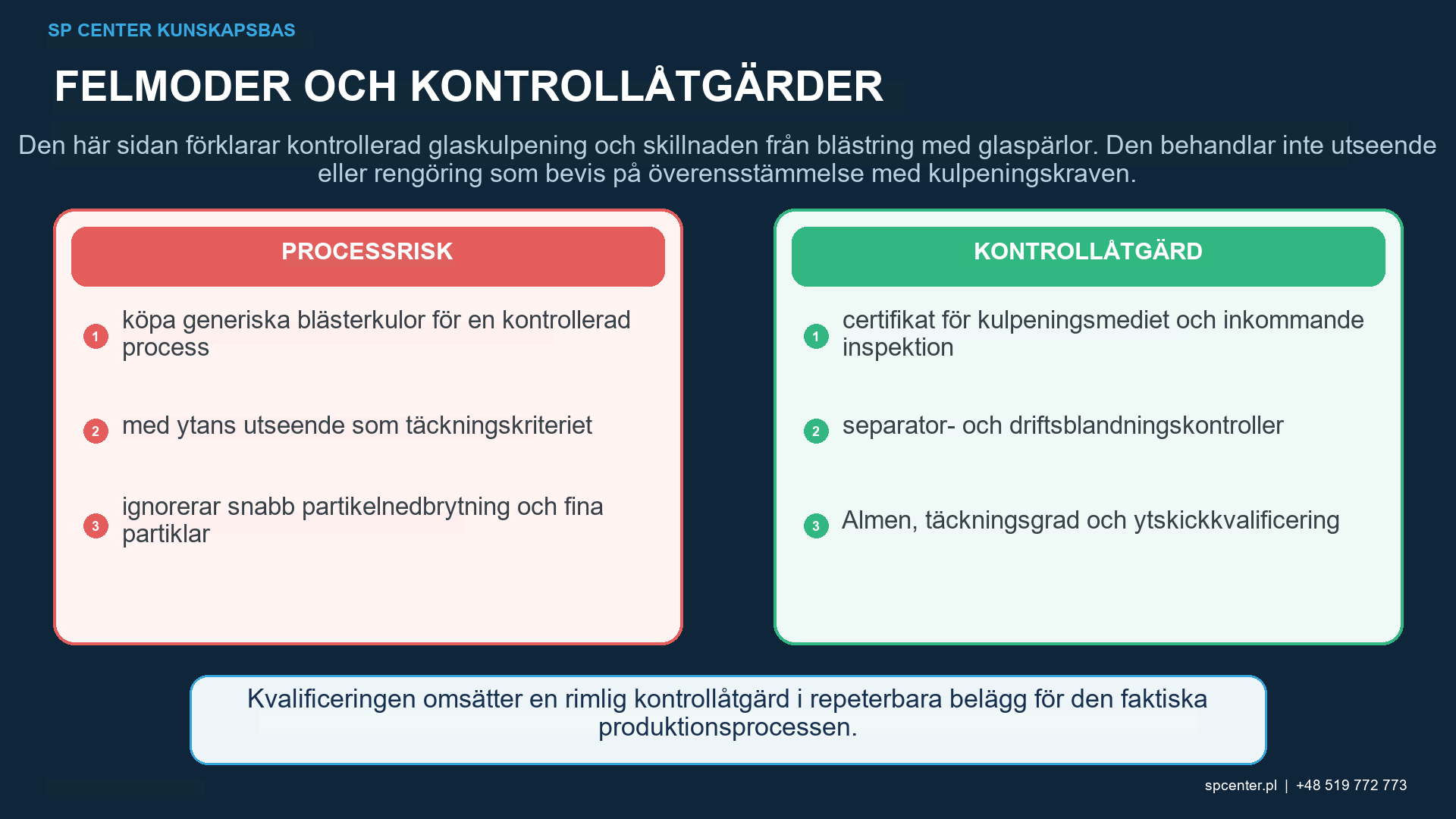

Figur 2. Sprödhet, generering av underdimension och förändring av driftsblandning är centrala kontroller för recirkulerande glaskulor.

Hur måste utrustningskompatibilitet demonstreras?

Glaskulor förknippas ofta med luftblästringsutrustning, men utrustningsvalet måste följa mediet, maskinens design och den styrande processspecifikationen. Ett generellt påstående att glas aldrig kan användas i centrifugalutrustning är för brett. Det valda systemet måste accelerera, mäta, återvinna, klassificera och övervaka mediet utan oacceptabelt haveri eller förlust av processkontroll.

Varför är intensitet, täckningsgrad och utseende separata?

Observation eller kontroll	Vad den fastställer	Vad som förblir separat
Almenintensitet	Standardiserat svar för den definierade kulpeningsstrålen	Komponenttäckning, restspänning och prestanda
Täckningsutvärdering	Omfattning av det specificerade området som bedöms vara täckt av stötmärken enligt den godkända metoden	Korrekt intensitet eller medietillstånd
Enhetligt satinutseende	Ett visuellt enhetligt ytutseende	En överensstämmande kulpeningsprocess
Kvalificerad exponering	Godkänd tid, passeringar eller cykler för den validerade uppställningen	Mediekvalitet och komponentacceptans utan deras erforderliga kontroller
Komponentvalidering	Applikationsspecifik restspänning, utmattning, SCC eller annan åberopad respons	Rutinmässig processfrigivning om inte annat krävs enligt kontrollplanen

Tabell 4. En enhetlig matt yta bevisar inte den erforderliga intensiteten eller täckningsgraden.

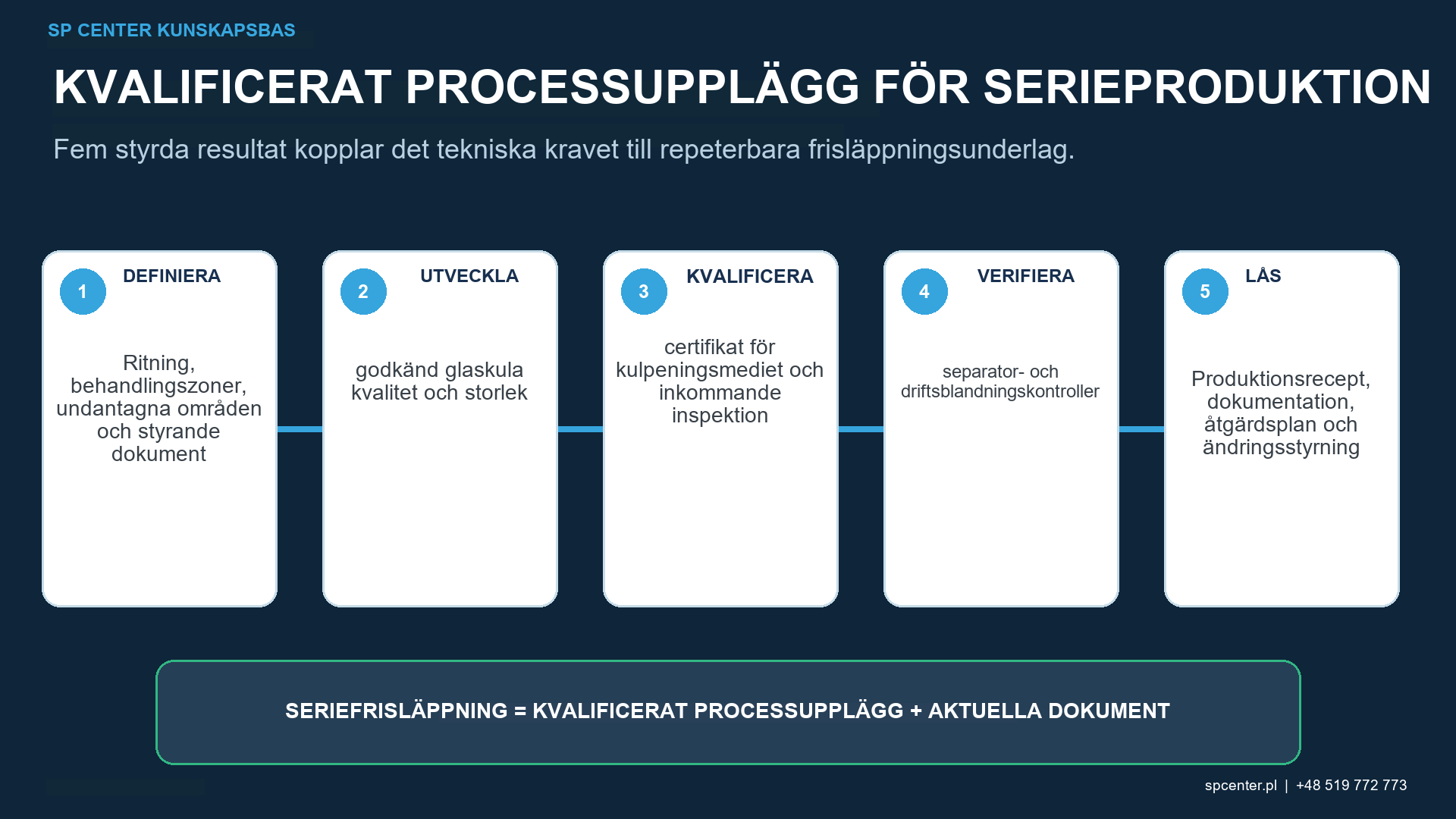

Figur 3. Almenintensitet, täckningsgrad, utseende och komponentvalidering besvarar olika acceptansfrågor.

Hur kvalificeras ett processupplägg med glaskulor?

Kvalificeringsstadium	Nödvändig utdata
Kravgranskning	Ritning, material, värmebehandling, zoner, undantag och tillåtna medier
Kulpeningsmedium- och utrustningsgranskning	Specifikation, storlek, leverans, återvinning, klassificering och kontamineringskontroller för glaskulor
Processutveckling	Mättnadskurva, Almenintensitet, rörelse, exponering och täckningsmetod
Komponentutvärdering	Täckningsgrad, gränser, yttillstånd, renhet och åberopade dimensioner
Seriell kontroll	Provtagning av driftsblandning, påfyllning, borttagningsgränser, dokumentation och godkännande av ändringar

Tabell 5. Kvalificeringen täcker den initiala installationen och utvecklingen av driftsblandningen under produktionen.

Vanliga frågor

Kan glaskulor användas för kontrollerad kulpening?

Ja, om de styrande kraven medger glaskulor och kvalificeringen omfattar föreskriven mediekvalitet och mediestorlek, utrustning, intensitet, täckningsgrad, styrning av driftblandningen och komponentacceptans.

Är blästring med glaskulor samma process som kulpening med glaskulor?

Nej. Blästring kan vara inriktad på rengöring, textur eller utseende. Kontrollerad kulpening kräver definierade kulpeningsmedier, intensitet, täckningsgrad eller exponering, processkontroller och objektiva acceptansunderlag.

Är glas alltid skonsammare mot ömtåliga komponenter?

Nej. Lägre densitet garanterar inte ett ofarligt resultat. Storlek, hastighet, vinkel, exponering, komponenthårdhet, befintlig yta och lokal geometri avgör fortfarande responsen.

Varför går glaskulor sönder?

Glas är sprött. Upprepade stötar kan generera sprickor, kantiga fragment och underdimensionerat material. Hastigheten beror på kvalitet, hastighet, utrustning, återvinning och komponentgeometri.

Bevisar en enhetlig satinfinish täckningsgrad?

Nej. Utseende är inte den godkända täckningsmetoden. Täckningsgrad måste utvärderas enligt gällande specifikationer och kvalificerad inspektionsprocessupplägg.

Kan glas ersätta stål- eller keramiska kulor utan ombyggnad?

Nej. Densitet, hårdhet, brottbeteende, acceleration, ytrespons och kompatibilitet med avseende på kontaminering skiljer sig åt. Ett byte av grupp av kulpeningsmedier kräver föreskriven teknisk granskning och kvalificering.

Viktiga slutsatser

Använd endast glaskulor när de styrande kraven tillåter det.
Specificera glaskulor avsedda för kulpening i stället för generiska glaskulor för blästring.
Behandla lägre densitet och fin storlek som utvecklingsalternativ, inte säkerhetsgarantier.
Kontrollera sprickor, underdimensionerade partiklar, påfyllning och kontaminering.
Håll Almenintensitet, täckningsgrad, exponering, utseende och komponentvalidering separerade.
