Skleněné kuličky pro kuličkování: výběr a řízení procesu

Jak se skleněné kuličky pro kuličkování liší od kosmetického tryskání skleněnými kuličkami a jak hustota, lom, zařízení a řízení provozní směsi ovlivňují kvalifikaci

Správně specifikované skleněné kuličky lze použít pro řízené kuličkování. Jejich nižší hustota, neželezné složení a dostupnost v jemných velikostech mohou vyhovovat vybraným procesům s nízkou intenzitou nebo omezeným přístupem. Tyto vlastnosti neznamenají, že je sklo vždy šetrné nebo zaměnitelné s ocelovým či keramickým médiem. Proces musí řídit třídu, velikost, křehký rozpad, kompatibilitu zařízení, provozní směs a přijetí součásti.

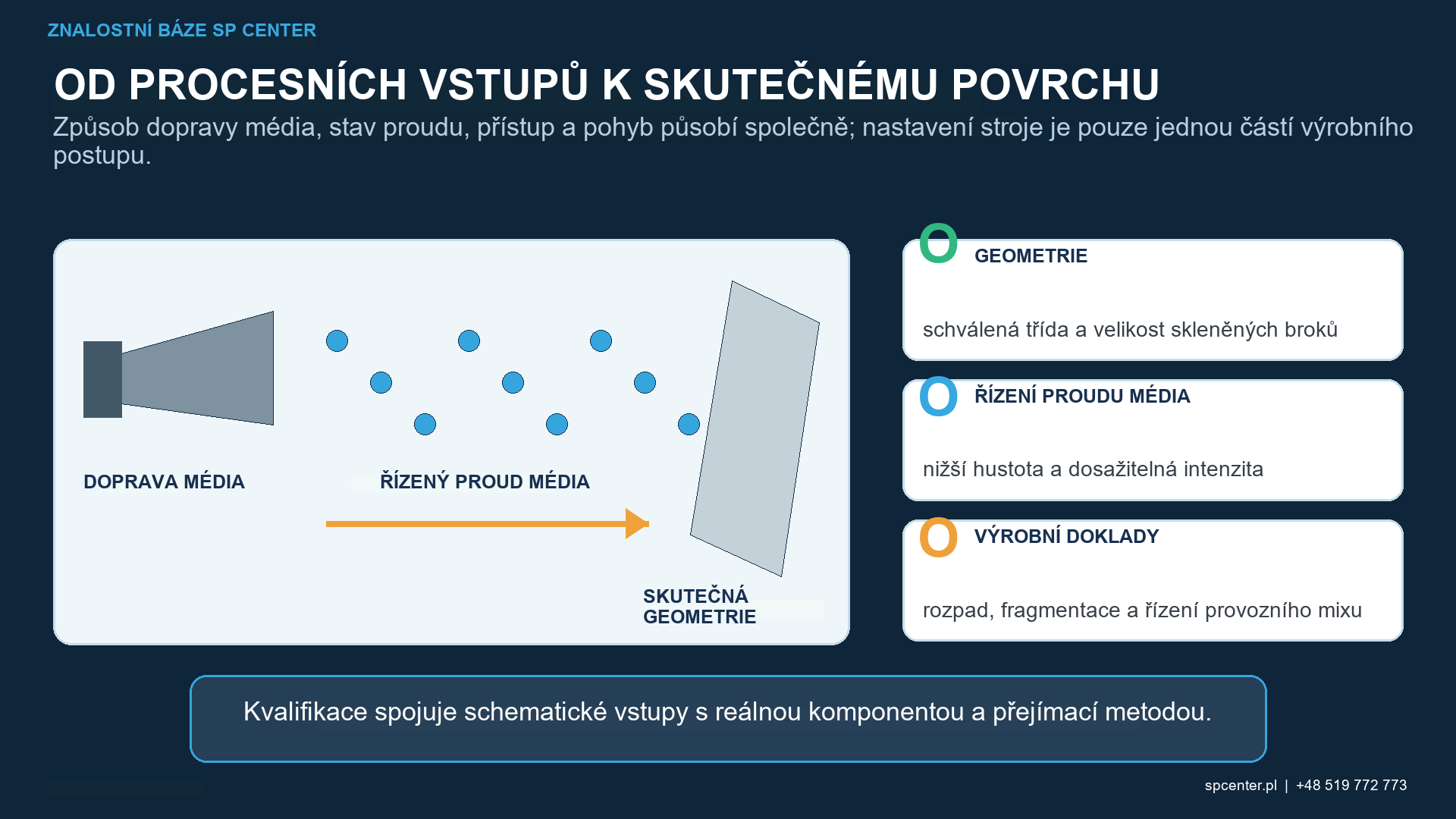

Obrázek 1. Skleněné kuličky lze kvalifikovat pro řízené kuličkování, ale identitu média a účel procesu je nutné odlišit od kosmetického tryskání skleněnými kuličkami.

Jak se kuličkování skleněnými kuličkami liší od tryskání skleněnými kuličkami?

Média mohou vypadat podobně, ale účel procesu a požadované doklady se liší. Tryskání skleněnými kuličkami může být předepsáno pro čištění, vzhled, texturu nebo přípravu povrchu. Kuličkování skleněnými kuličkami je řízený mechanický proces zlepšení povrchu s definovaným médiem, Almenovou intenzitou, pokrytím nebo kvalifikovanou expozicí, výrobními proměnnými a záznamy.

Otázka	Tryskání skleněnými kuličkami	Řízené kuličkování skleněnými kuličkami
Primární účel	Čištění, textura, vzhled nebo příprava povrchu	Specifikované mechanické vylepšení povrchu
Požadavek na médium	Specifikace povrchové úpravy může povolit komerční stupeň kuličkování	Médium musí splňovat předepsané požadavky na médium pro kuličkování
Procesní doklady	Definováno požadavkem na povrchovou úpravu	Intenzita, pokrytí nebo expozice, kontrola média a výrobní záznamy dle uplatnění
Přijetí	Čistota, vzhled, textura nebo povrchová úprava	Požadavky na výkresy a procesní specifikace s řízenými doklady

Tabulka 1. Samotný název média neurčuje, zda jde o tryskání, nebo o řízené kuličkování.

Které dokumenty SAE se vztahují na skleněné kuličky?

Dokument	Co řeší	Co sama o sobě nestanoví
AMS2431E	Obecné požadavky na zadávání dodavatelských požadavků na kuličkovací média	Pokyny pro proces specifické pro danou součást
AMS2431/6D	Skleněné kuličky pro kuličkování kovových dílů ve spojení s AMS2431	Vhodnost pro každou slitinu, geometrii nebo stroj
SAE J1173_201905	Charakteristiky skleněných kuliček a čísla standardních velikostí pro kuličkování	Kompletní specifikace procesu kuličkování
SAE J443_202512	Stanovení a ověření kuličkování intenzita	Hloubka zbytkového napětí, pokrytí nebo únavová životnost
SAE J2277_202301	Stanovení pokrytí a jeho vztah k expozici	Jedno univerzální pravidlo inspekce pro každou smlouvu

Tabulka 2. Každý dokument se zabývá jinou úrovní dokladů; výkres, smlouva a použité revize zůstávají směrodatné.

Proč lze vybrat skleněné broky?

Pro stejný jmenovitý průměr a rychlost sklo a ocel nevytvářejí stejné podmínky nárazu, protože se liší hustota, tvrdost a mechanická odezva. Nižší hustota může podpořit vývoj postupu s nižší intenzitou. Jemné velikosti mohou zlepšit přístup k malým prvkům. Neželezné složení se může vyhnout specifickému mechanismu přenosu částic ocelových broků na vybrané komponenty.

Jde o možnosti vývoje procesu, nikoli o univerzální výhody. Skleněné broky lze rovněž použít jako schválený druhý stupeň dvojitého kuličkování, avšak úplná sekvence a výsledný stav součásti vyžadují kvalifikaci.

Podmínky použití	Proč je to důležité	Požadované rozhodnutí
Hliníková nebo titanová součástka	Přenos železa může být omezen, zatímco poškození povrchu a změna rozměrů jsou stále možné	Potvrďte povolená média, čistotu a požadavky na následné zpracování
Tenký řez nebo malý prvek	Nižší hustota částic může být užitečná, ale stále může dojít k deformaci a poškození hran	Kvalifikujte intenzitu, expozici a přijatelnost součástky
Tvrdý nebo cementovaný povrch	Požadovaná mechanická odezva může překročit praktické okno pro sklolaminát	Porovnejte pouze skupiny médií povolené řídícími požadavky
Kritická úprava nebo profil	Kuličkování mění topografii povrchu	Definujte chráněné povrchy, kritéria drsnosti a poškození

Tabulka 3. Samotný název materiálu neurčuje správnou skupinu médií.

Jaké je hlavní omezení skleněných broků?

Sklo je křehké. Opakovaný náraz může vytvořit rozlámané kuličky, hranaté úlomky a podměrečný materiál. Rozlámané částice nejsou ekvivalentem konformního sférického broku a mohou změnit interakci s povrchem, stabilitu intenzity, vývoj pokrytí, kontaminaci a spotřebu.

Použijte uvedené požadavky na velikost, tvar, integritu a kontaminaci.
Říďte doplňování, klasifikaci a odstraňování podměrečných nebo rozlámaných médií.
Definujte reprezentativní vzorkování, frekvenci kontrol a reakční limity.
Zabraňte neúmyslnému smíchání s jinými skupinami médií nebo komponentními materiály.
Změnu skupiny, jakosti nebo velikosti považujte za řízenou změnu procesu.

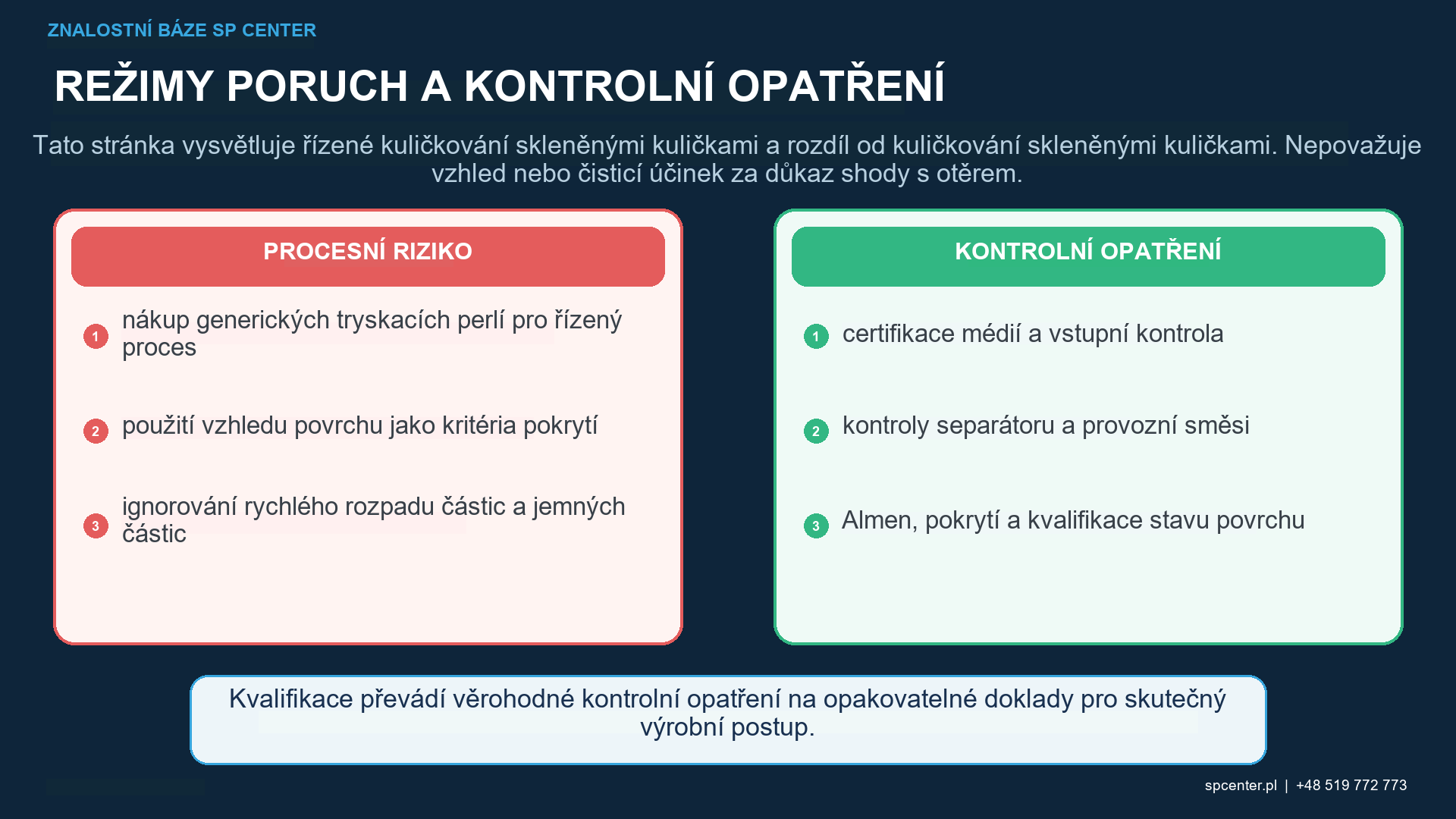

Obrázek 2. Křehký lom, tvorba podměrečného materiálu a změna provozní směsi jsou ústředními prvky pro recirkulaci skleněných brok.

Jak musí být prokázána kompatibilita zařízení?

Skleněné brok se běžně spojují s tryskacím zařízením, ale výběr zařízení musí odpovídat médiu, konstrukci stroje a specifikaci procesu. Všeobecné prohlášení, že sklo nelze nikdy použít v odstředivých zařízeních, je příliš široké. Zvolený systém musí urychlovat, dávkovat, regenerovat, klasifikovat a monitorovat médium bez nepřijatelného selhání nebo ztráty kontroly nad procesem.

Proč jsou intenzita, pokrytí a vzhled oddělené?

Pozorování nebo kontrola	Co se stanoví	Co zůstává oddělené
Almenova intenzita	Standardizovaná odezva definovaného proudu média pro kuličkování	Pokrytí součásti, zbytkové napětí a výkon
Vyhodnocení pokrytí	Rozsah specifikované oblasti, která je považována za pokrytou stopami po nárazu podle schválené metody	Správná intenzita nebo stav pracovního média
Jednotný saténový vzhled	Vizuálně konzistentní vzhled povrchu	Odpovídající proces kuličkování
Kvalifikovaná expozice	Schválený čas, průchody nebo cykly pro validované nastavení	Kvalita média a přijetí součásti bez jejich požadovaných kontrol
Validace součásti	Zbytkové napětí, únava, podtlak v důsledku opotřebení nebo jiná odkazovaná odezva specifická pro danou aplikaci	Uvolnění rutinního procesu, pokud to nevyžaduje kontrolní plán

Tabulka 4. Jednotný matný povrch neprokazuje požadovanou intenzitu ani pokrytí.

Obrázek 3. Almenova intenzita, pokrytí, vzhled a validace komponent odpovídají na různé otázky přijetí.

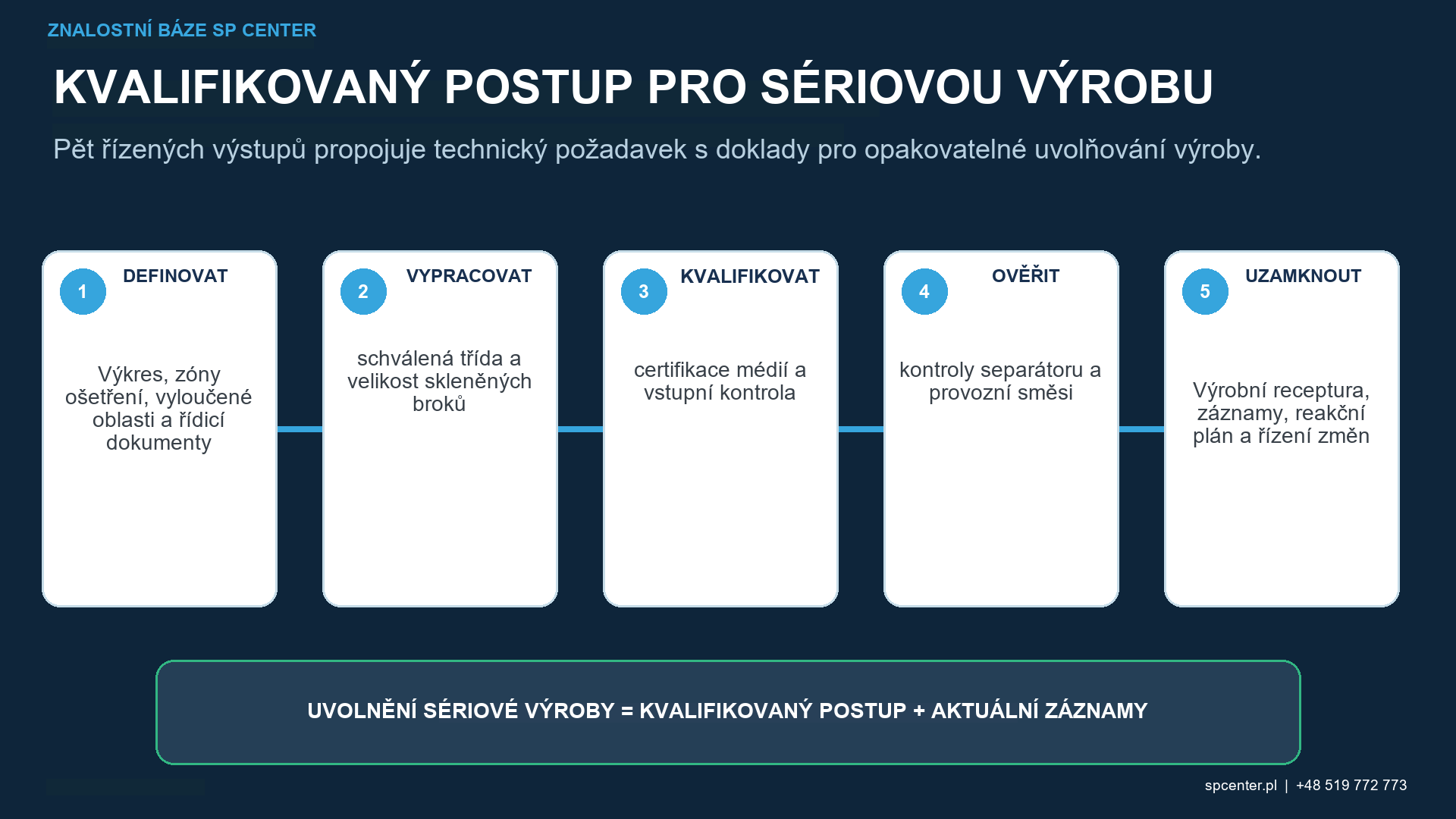

Jak se kvalifikuje proces se skleněnými kuličkami?

Fáze kvalifikace	Požadovaný výstup
Kontrola požadavků	Výkres, materiál, tepelné zpracování, zóny, vyloučení a povolená média
Přehled médií a zařízení	Specifikace, velikost, dodávka, zpětné získávání, třídění a řízení kontaminace skleněných kuliček
Vývoj procesu	Křivka nasycení, Almenova intenzita, pohyb, expozice a metoda pokrytí
Hodnocení komponent	Pokrytí, hranice, stav povrchu, čistota a použité rozměry
Sériové kontrola	Vzorkování provozní směsi, doplňování, limity odběru, záznamy a schvalování změn

Tabulka 5. Kvalifikace zahrnuje počáteční nastavení a vývoj provozní směsi během výroby.

Často kladené otázky

Lze skleněné kuličky použít pro řízené kuličkování?

Ano, pokud řídicí požadavky dovolují skleněné kuličky a kvalifikace zahrnuje předepsanou třídu a velikost média, zařízení, intenzitu, pokrytí, řízení provozní směsi a přijetí součásti.

Je tryskání skleněnými kuličkami totéž jako kuličkování skleněnými kuličkami?

Ne. Tryskání může být zaměřeno na čištění, texturu nebo vzhled. Řízené kuličkování vyžaduje definované médium, intenzitu, pokrytí nebo expozici, řízení procesu a objektivní doklady pro přejímku.

Je sklo vždy šetrnější k jemným komponentům?

Ne. Nižší hustota nezaručuje neškodný výsledek. Velikost, rychlost, úhel, expozice, tvrdost součásti, stávající povrch a lokální geometrie stále určují odezvu.

Proč se skleněné broky rozpadají?

Sklo je křehké. Opakovaný náraz může generovat rozlámané částice, hranaté úlomky a podměrečný materiál. Rychlost závisí na jakosti, rychlosti, zařízení, výtěžnosti a geometrii součásti.

Dokazuje jednotný saténový povrch pokrytí?

Ne. Vzhled není schválenou metodou pokrytí. Pokrytí musí být vyhodnoceno podle platné specifikace a kvalifikované inspekční cesty.

Může sklo nahradit ocelové nebo keramické broky bez přestavby?

Ne. Hustota, tvrdost, lomové chování, zrychlení, odezva povrchu a kompatibilita s kontaminací se liší. Změna skupiny médií vyžaduje předepsanou technickou kontrolu a kvalifikaci.

Klíčové poznatky

Používejte skleněné broky pouze tehdy, pokud to dovolují platné požadavky.
Specifikujte skleněné kuličky určené pro kuličkování, nikoli obecné skleněné kuličky pro tryskání.
Považujte nižší hustotu a jemnou velikost za vývojové možnosti, nikoli za bezpečnostní záruky.
Kontrolujte lom, podměrečné částice, doplňování a kontaminaci.
Oddělujte intenzitu, pokrytí, expozici, vzhled a validaci komponent podle Almenova testu.
