Glasperlen als Strahlmittel beim Verfestigungsstrahlen

Wie sich Glaskugeln für kontrolliertes Verfestigungsstrahlen vom Glasperlenstrahlen zur Reinigung oder Oberflächengestaltung unterscheiden und wie Dichte, Bruch, Anlage und Betriebsgemisch die Qualifizierung bestimmen

Ordnungsgemäß spezifizierte Glaskugeln, häufig auch als Glasperlen bezeichnet, können beim kontrollierten Verfestigungsstrahlen (Shot Peening) eingesetzt werden. Ihre geringere Dichte, nichtmetallische Zusammensetzung und Verfügbarkeit in feinen Korngrößen können ausgewählte Prozessrouten mit niedriger Intensität oder begrenztem Zugang unterstützen. Daraus folgt weder eine allgemein schonende Wirkung noch Austauschbarkeit mit Stahl- oder Keramikstrahlmitteln.

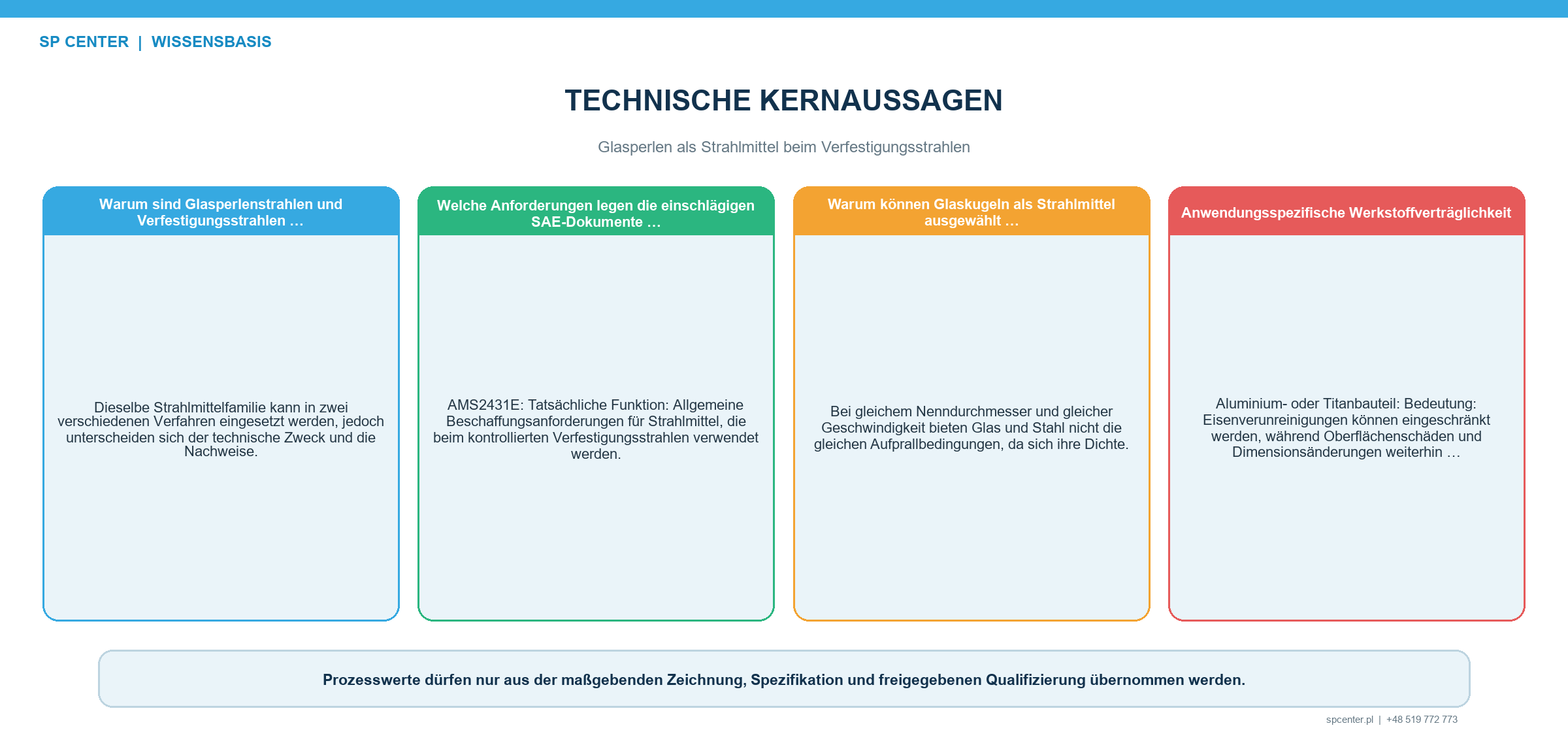

Abbildung 1. Glaskugeln können für kontrolliertes Verfestigungsstrahlen qualifiziert werden; Medium und Prozesszweck sind jedoch vom Glasperlenstrahlen zur Reinigung oder Oberflächengestaltung zu unterscheiden.

Wie unterscheidet sich Verfestigungsstrahlen mit Glaskugeln vom Glasperlenstrahlen?

Die Strahlmittel können ähnlich aussehen, Prozesszweck und Nachweise sind jedoch verschieden. Glasperlenstrahlen kann zur Reinigung, Texturierung, optischen Gestaltung oder Oberflächenvorbereitung dienen. Verfestigungsstrahlen mit Glaskugeln ist ein kontrollierter mechanischer Prozess mit definiertem Strahlmittel, Almen-Intensität, Bedeckungsgrad oder qualifizierter Beaufschlagung, überwachten Prozessgrößen und Aufzeichnungen.

Frage	Glasperlenstrahlen	Kontrolliertes Verfestigungsstrahlen mit Glaskugeln
Hauptzweck	Reinigung, Textur, Erscheinungsbild oder Oberflächenvorbereitung	Vorgegebene mechanische Oberflächenverbesserung
Strahlmittelanforderung	Handelsübliche Strahlqualität kann nach Oberflächenspezifikation zulässig sein	Strahlmittel müssen den aufgerufenen Anforderungen an das Verfestigungsstrahlen entsprechen
Prozessnachweis	Durch die Oberflächenanforderung festgelegt	Intensität, Bedeckungsgrad oder Beaufschlagung, Strahlmittelkontrolle und Fertigungsaufzeichnungen
Abnahme	Reinheit, Erscheinungsbild, Textur oder Finish	Zeichnungs- und Prozessspezifikationsforderungen mit kontrollierten Nachweisen

Tabelle 1. Die Bezeichnung des Strahlmittels allein entscheidet nicht, ob eine Operation gewöhnliches Strahlen oder kontrolliertes Verfestigungsstrahlen ist.

Welche SAE-Dokumente sind relevant?

Dokument	Geregelter Bereich	Dadurch allein nicht belegt
AMS2431E	Allgemeine Beschaffungsanforderungen für Peening-Strahlmittel	Bauteilspezifische Prozessanweisung
AMS2431/6D	Glaskugeln für das Verfestigungsstrahlen von Metallteilen zusammen mit AMS2431	Eignung für jede Legierung, Geometrie oder Anlage
SAE J1173_201905	Eigenschaften und Standard-Korngrößennummern von Glasperlen für das Verfestigungsstrahlen	Vollständige Prozessspezifikation
SAE J443_202512	Bestimmung und Verifizierung der Strahlintensität	Tiefe der Druckeigenspannungen, Bedeckungsgrad oder Ermüdungsverhalten
SAE J2277_202301	Bestimmung des Bedeckungsgrads und Zusammenhang mit Beaufschlagung	Universelle Prüfanweisung für jeden Vertrag

Tabelle 2. Jedes Dokument betrifft eine andere Nachweisebene; maßgebend bleiben Zeichnung, Vertrag und aufgerufene Revisionen.

Warum können Glaskugeln ausgewählt werden?

Bei gleichem Nenndurchmesser und gleicher Geschwindigkeit erzeugen Glas und Stahl wegen unterschiedlicher Dichte, Härte und mechanischer Reaktion nicht dieselbe Auftreffbedingung. Die geringere Dichte kann die Entwicklung eines Prozesses mit niedrigerer Intensität unterstützen. Feine Korngrößen können kleine Merkmale besser erreichen. Die nichtmetallische Zusammensetzung vermeidet den spezifischen Eintrag von Stahlpartikeln auf ausgewählte Bauteile.

Dies sind Optionen der Prozessentwicklung und keine allgemeingültigen Vorteile. Glaskugeln können auch als freigegebene zweite Stufe eines zweistufigen Verfestigungsstrahlprozesses (Dual Peening) erwogen werden; die gesamte Folge und der erzeugte Bauteilzustand müssen qualifiziert sein.

Welche Grenzen ergeben sich aus Werkstoff und Geometrie?

Bei Aluminium- oder Titanbauteilen können Eisenverschleppung, Oberflächenschäden und Maßänderungen getrennte Anforderungen auslösen.
Bei dünnen Querschnitten oder kleinen Merkmalen bleiben Verzug und Kantenschäden trotz geringerer Dichte möglich.
Bei harten oder einsatzgehärteten Oberflächen kann die erforderliche Wirkung außerhalb eines praktikablen Glasstrahlmittelfensters liegen.
Bei kritischem Finish oder Profil sind Schutzflächen, Rauheit und Schadenskriterien festzulegen.

Was ist die zentrale Grenze von Glaskugeln?

Glas ist spröde. Wiederholtes Auftreffen kann gebrochene Kugeln, kantige Fragmente und Unterkorn erzeugen. Bruchstücke sind nicht mit konformen kugelförmigen Partikeln gleichzusetzen und können Oberflächenreaktion, Intensitätsstabilität, Entwicklung des Bedeckungsgrads, Kontamination und Verbrauch verändern.

Aufgerufene Anforderungen an Größe, Kornform, Integrität und Kontamination anwenden.
Ergänzung, Klassierung und Austrag von Unterkorn oder Bruchmaterial beherrschen.
Repräsentative Probenahme, Prüfhäufigkeit und Reaktionsgrenzen festlegen.
Unbeabsichtigte Vermischung mit anderen Strahlmitteln oder Bauteilwerkstoffen verhindern.
Änderungen von Strahlmittelart, Güte oder Größe als kontrollierte Prozessänderung behandeln.

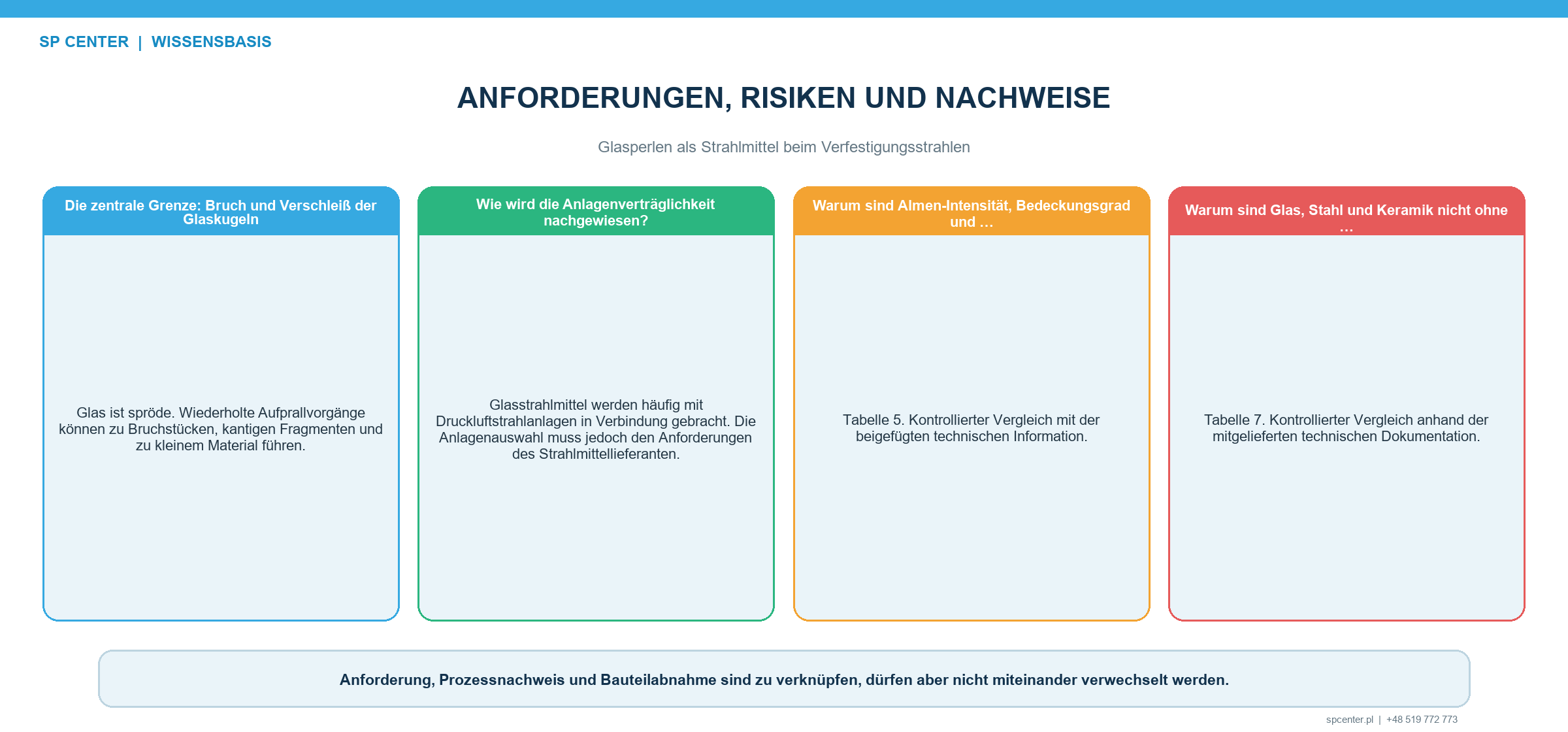

Abbildung 2. Sprödbruch, Entstehung von Unterkorn und Veränderung des Betriebsgemischs sind zentrale Kontrollen für umlaufende Glaskugeln.

Wie wird die Anlagenverträglichkeit nachgewiesen?

Glaskugeln werden häufig in Druckluftanlagen eingesetzt. Die Anlagenauswahl richtet sich jedoch nach Strahlmittel, Maschinenbauart und Prozessspezifikation. Die pauschale Aussage, Glaskugeln seien in Schleuderradanlagen grundsätzlich ausgeschlossen, ist zu weitgehend. Die gewählte Anlage muss das Strahlmittel ohne unzulässigen Bruch oder Verlust der Prozessbeherrschung beschleunigen, dosieren, zurückführen, klassieren und überwachen.

Warum sind Intensität, Bedeckungsgrad und Erscheinungsbild getrennt?

Beobachtung oder Kontrolle	Dadurch belegt	Davon getrennt zu bewerten
Almen-Intensität	Standardisierte Wirkung des definierten Strahlmittelstroms	Bedeckungsgrad, Eigenspannungen und Bauteilleistung
Bewertung des Bedeckungsgrads	Anteil des festgelegten Bereichs, der nach freigegebener Methode als mit Auftreffspuren bedeckt bewertet wird	Richtige Intensität und Strahlmittelzustand
Gleichmäßiges seidenmattes Erscheinungsbild	Visuell einheitliche Oberfläche	Konformer Prozess des Verfestigungsstrahlens
Qualifizierte Beaufschlagung	Freigegebene Zeit, Durchgänge oder Zyklen der validierten Konfiguration	Strahlmittelqualität und Bauteilabnahme ohne deren Prüfungen
Bauteilvalidierung	Anwendungsbezogene Eigenspannung, Ermüdung, SCC oder andere geforderte Reaktion	Serienfreigabe ohne entsprechende Forderung im Kontrollplan

Tabelle 3. Eine gleichmäßig matte Oberfläche belegt weder die geforderte Intensität noch den Bedeckungsgrad.

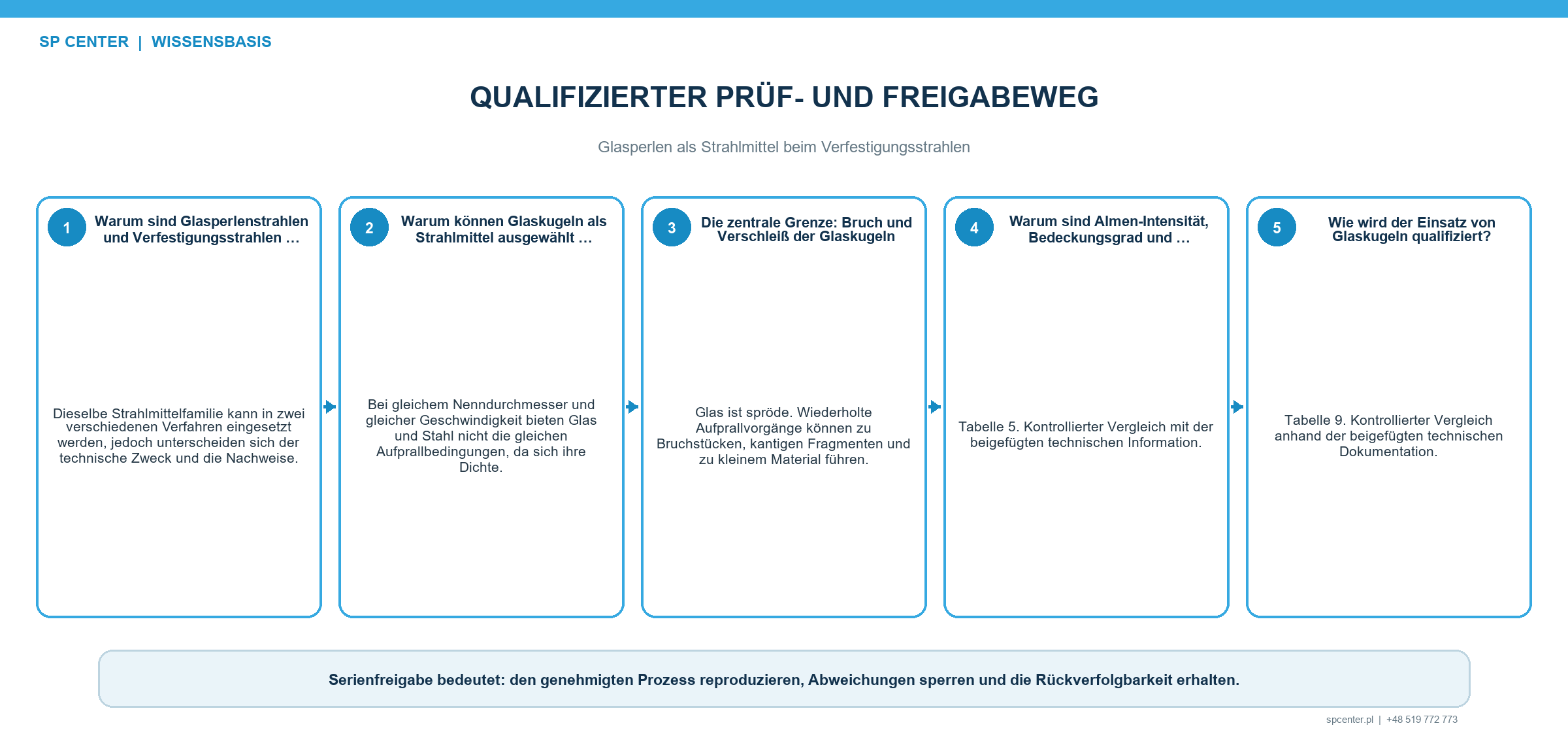

Abbildung 3. Almen-Intensität, Bedeckungsgrad, Erscheinungsbild und Bauteilvalidierung beantworten unterschiedliche Abnahmefragen.

Wie wird der Einsatz von Glaskugeln qualifiziert?

Qualifizierungsstufe	Erforderliches Ergebnis
Anforderungsprüfung	Zeichnung, Werkstoff, Wärmebehandlung, Bereiche, Ausschlüsse und zulässige Strahlmittel
Strahlmittel- und Anlagenprüfung	Spezifikation und Größe der Glaskugeln, Zuführung, Rückführung, Klassierung und Kontaminationskontrollen
Prozessentwicklung	Sättigungskurve, Almen-Intensität, Bewegung, Beaufschlagung und Methode zur Bewertung des Bedeckungsgrads
Bauteilbewertung	Bedeckungsgrad, Grenzen, Oberflächenzustand, Reinheit und aufgerufene Maße
Serienlenkung	Probenahme des Betriebsgemischs, Ergänzung, Austragsgrenzen, Aufzeichnungen und Änderungsfreigabe

Tabelle 4. Die Qualifizierung umfasst Ersteinrichtung und Veränderung des Betriebsgemischs während der Fertigung.

Häufig gestellte Fragen

Können Glaskugeln für kontrolliertes Verfestigungsstrahlen eingesetzt werden?

Ja, wenn die maßgebenden Anforderungen Glaskugeln zulassen und Güte, Größe, Anlage, Intensität, Bedeckungsgrad, Betriebsgemischkontrolle und Bauteilabnahme qualifiziert sind.

Ist Glasperlenstrahlen dasselbe wie Verfestigungsstrahlen mit Glaskugeln?

Nein. Glasperlenstrahlen kann Reinigung, Textur oder Erscheinungsbild bezwecken. Kontrolliertes Verfestigungsstrahlen benötigt definierte Strahlmittel, Intensität, Bedeckungsgrad oder Beaufschlagung, Prozesskontrollen und Abnahmenachweise.

Sind Glaskugeln für empfindliche Bauteile immer schonender?

Nein. Geringere Dichte garantiert kein schadensfreies Ergebnis. Größe, Geschwindigkeit, Winkel, Beaufschlagung, Bauteilhärte, Ausgangsoberfläche und lokale Geometrie bestimmen die Reaktion.

Warum zerbrechen Glaskugeln?

Glas ist spröde. Wiederholtes Auftreffen kann Bruchstücke, kantige Fragmente und Unterkorn erzeugen. Die Rate hängt von Güte, Geschwindigkeit, Anlage, Rückführung und Bauteilgeometrie ab.

Belegt eine gleichmäßig matte Oberfläche den Bedeckungsgrad?

Nein. Das Erscheinungsbild ist keine freigegebene Methode zur Bewertung des Bedeckungsgrads. Maßgebend sind Spezifikation und qualifizierter Prüfweg.

Können Glaskugeln Stahl- oder Keramikstrahlmittel ohne Neuentwicklung ersetzen?

Nein. Dichte, Härte, Bruchverhalten, Beschleunigung, Oberflächenreaktion und Kontaminationsverträglichkeit unterscheiden sich. Der Wechsel erfordert die vorgeschriebene technische Bewertung und Qualifizierung.

Die wichtigsten Punkte

Glaskugeln nur einsetzen, wenn die maßgebenden Anforderungen sie zulassen.
Peening-Qualität statt allgemeiner Glasperlen für Reinigungszwecke spezifizieren.
Geringere Dichte und feine Größe sind Entwicklungsoptionen, keine Sicherheitsgarantie.
Bruch, Unterkorn, Ergänzung und Kontamination beherrschen.
Almen-Intensität, Bedeckungsgrad, Beaufschlagung, Erscheinungsbild und Bauteilvalidierung getrennt bewerten.
