Kondycjonowany drut cięty (CCW) jest medium do kulowania wytwarzanym z drutu, którego krawędzie po cięciu zostają zaokrąglone do określonego stopnia kondycjonowania. Jego potencjalne zalety wynikają z kontrolowanego materiału, geometrii cząstek, trwałości i stabilności mieszaniny roboczej medium. Nie jest automatycznie lepszy od śrutu odlewanego, nie eliminuje zużycia medium i nie wolno go dobierać w oderwaniu od geometrii części, intensywności Almena, pokrycia, integralności powierzchni oraz obowiązującej specyfikacji medium.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących stosowania kondycjonowanego drutu ciętego do kulowania. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Czym jest kondycjonowany śrut z drutu ciętego?
CCW powstaje z drutu ciętego na odcinki o kontrolowanej długości, a następnie obrabianego mechanicznie do chwili, gdy cięte krawędzie osiągną wymagany stan kształtu. Proces ten odróżnia zaokrąglone medium do kulowania od surowych walców po cięciu oraz kanciastych cząstek do obróbki strumieniowo-ściernej.
Rodzaj materiału, twardość, wielkość, kształt i kryteria akceptacji muszą wynikać z dokumentu nadrzędnego.
Dlaczego kształt cząstek ma znaczenie?
Kontakt z cząstkami zaokrąglonymi i kątowymi nie obciąża powierzchni części w taki sam sposób. Ostre krawędzie lub pęknięte cząstki mogą wywoływać niepożądane miejscowe skutki na powierzchni, dlatego geometria cząstek jest cechą podlegającą kontroli procesu, a nie cechą kosmetyczną.
Co inżynierowie powinni wiedzieć o tym, że stopień kondycjonowania nie tworzy uniwersalnej hierarchii?
Pojęcia takie jak „kondycjonowany”, „podwójnie kondycjonowany” i „specjalnie kondycjonowany” mogą występować w nazewnictwie handlowym lub specyficznym dla danego programu. Nie należy zakładać, że określają jedną uniwersalną hierarchię klas. Wymagany stan kształtu należy wybrać i kontrolować zgodnie z przywołaną normą oraz zatwierdzonym procesem.
Co inżynierowie powinni wiedzieć o trwałości i stabilności procesu?
W odpowiednich warunkach medium wytworzone z drutu może cechować się dużą trwałością i mniejszą szybkością pękania niż niektóre mieszanki robocze śrutu staliwnego. Może to spowolnić zmiany rozkładu wielkości i kształtu, sprzyjać stabilnej mieszaninie roboczej medium oraz zmniejszyć zapotrzebowanie na jego uzupełnianie. Nie oznacza to, że medium jest trwałe bezterminowo.
Co inżynierowie powinni wiedzieć o kondycjonowanym śrucie ciętym z drutu (CCW) w porównaniu z odlewanym śrutem stalowym?
Oba rodzaje medium mogą być stosowane w zakwalifikowanym procesie kulowania. Śrut odlewany jest powszechnie dostępny i często ekonomiczny. Kondycjonowany drut cięty (CCW) może być korzystny, gdy duże znaczenie mają geometria cząstek, trwałość oraz długoterminowa stabilność mieszaniny roboczej medium. Żadna z tych rodzin nie jest z natury zgodna z wymaganiami ani lepsza.
Wymagania te oznaczają, że powołana szczegółowa specyfikacja medium, kontrola wejściowa i kontrola mieszaniny roboczej medium oraz próby na elemencie dotyczące intensywności, pokrycia powierzchni, chropowatości i granic uszkodzeń muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Kiedy należy rozważyć zastosowanie kondycjonowanego śrutu ciętego z drutu (CCW)?
Rozważ zastosowanie CCW, gdy dopuszcza je obowiązujące wymaganie, a w danym zastosowaniu dużą wartość mają kontrolowany kształt cząstek, trwałość medium, powtarzalność, integralność powierzchni krytycznej pod względem zmęczenia lub ekonomika części o dużej wartości. Samo zastosowanie lotnicze lub motoryzacyjne nie czyni CCW rozwiązaniem obowiązkowym.
Co inżynierowie powinni wiedzieć o doborze wielkości i twardości?
Rozmiar wpływa na masę cząstek, liczbę uderzających cząstek, dostęp do elementów geometrycznych, narastanie pokrycia powierzchni i teksturę powierzchni. Twardość wpływa na zachowanie cząstek i ich oddziaływanie z częścią. Największe lub najtwardsze dostępne medium nie jest automatycznie właściwym wyborem; dobrane połączenie musi spełniać wymagania dotyczące intensywności i ograniczenia odnoszące się do części.
Co inżynierowie powinni wiedzieć o tym, że mieszanka robocza medium do kulowania nadal ma znaczenie?
Medium produkcyjne zmienia się wskutek zużycia i powtarzających się uderzeń. Należy kontrolować rozkład wielkości, kształt, niedopuszczalne cząstki, uzupełnianie, zanieczyszczenia i klasyfikację. Certyfikat nowego medium nie wykazuje, że mieszanka robocza w maszynie pozostaje w zakwalifikowanym stanie.
Co inżynierowie powinni wiedzieć o tym, że kondycjonowany śrut cięty z drutu (CCW) nie zastępuje kwalifikacji procesu?
Kompletny proces nadal wymaga prawidłowego wyznaczenia nasycenia i intensywności Almena, opracowania pokrycia, zakwalifikowanego czasu ekspozycji, kontroli przepływu medium i urządzeń, dostępu wynikającego z geometrii, kontroli obszaru obróbki oraz akceptacji części. Nawet doskonałe medium nie zrekompensuje niewłaściwego procesu.

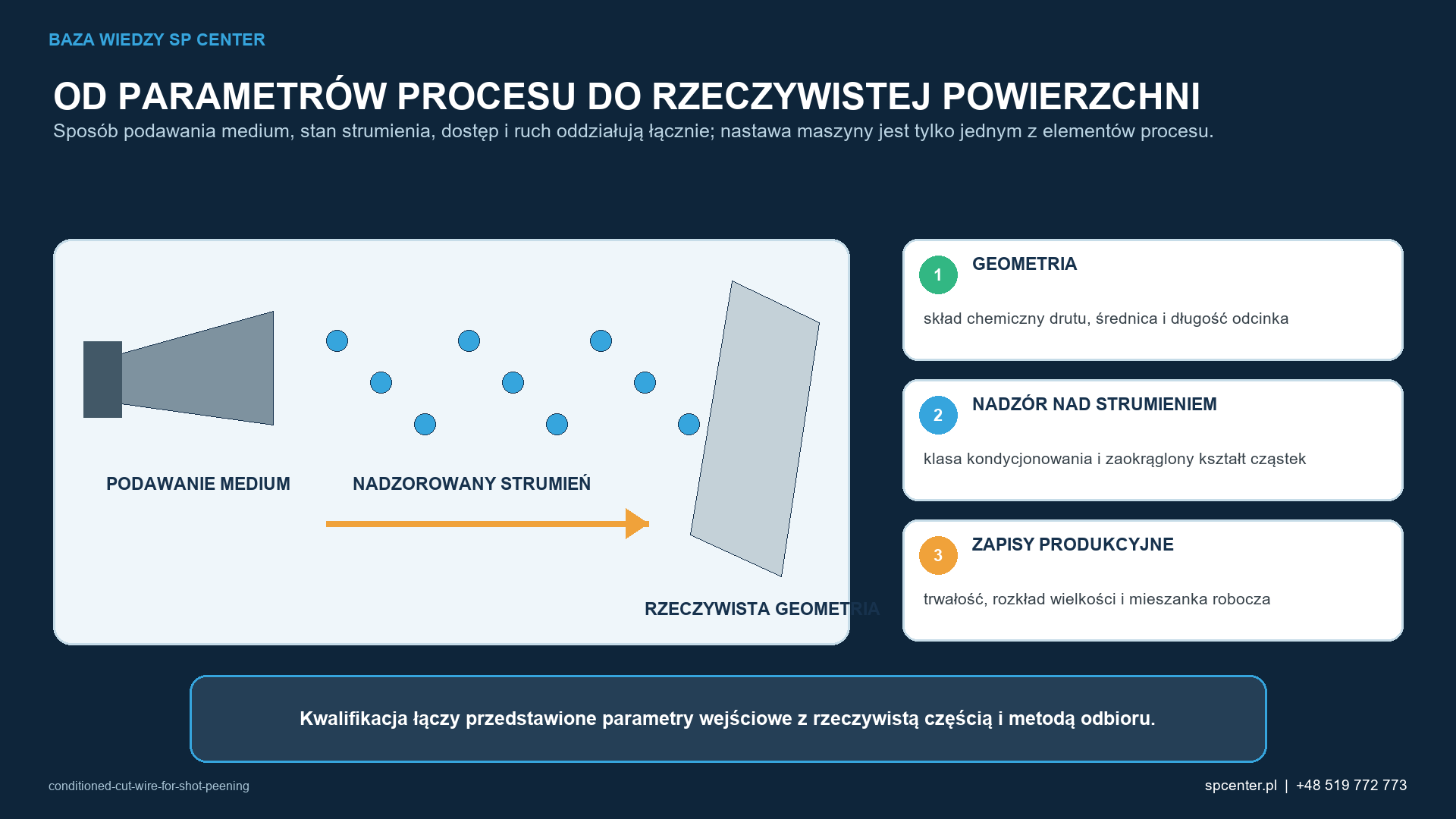

Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o integralności powierzchni?
Ocenić konkretną część pod kątem wymaganych cech wizualnych, chropowatości, wymiarów, pokrycia oraz wszelkich wymaganych wyników dotyczących naprężeń szczątkowych lub zmęczenia. Zgodność medium i zgodność części odpowiadają na różne pytania.
Co inżynierowie powinni wiedzieć o mapie specyfikacji i doboru?
| Nadzorowany wybór medium | Właściwa jednostka decyzyjna lub dokumentacja potwierdzająca |
|---|---|
| Rodzaj i skład drutu ciętego | Rysunek/specyfikacja procesu wraz z AMS2431 i właściwą specyfikacją szczegółową. |
| CCW ze stali węglowej o standardowej twardości | AMS2431/3F, jeżeli została powołana w umowie. |
| CCW ze stali węglowej o wysokiej twardości | AMS2431/8D, jeżeli została powołana w umowie. |
| Kondycjonowany drut cięty ze stali nierdzewnej | AMS2431/4E, jeżeli została powołana w umowie. |
| Wytyczne dotyczące wyboru i stosowania | SAE J441_202206; norma ta nie zastępuje umownych kryteriów akceptacji. |
| Kwalifikacja procesu | Dokumentacja potwierdzająca intensywność, pokrycie/ekspozycję, geometrię i akceptację części. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Tożsamość medium, jego kondycjonowanie i odbiór procesu muszą pozostać identyfikowalne względem nadrzędnego wymagania.

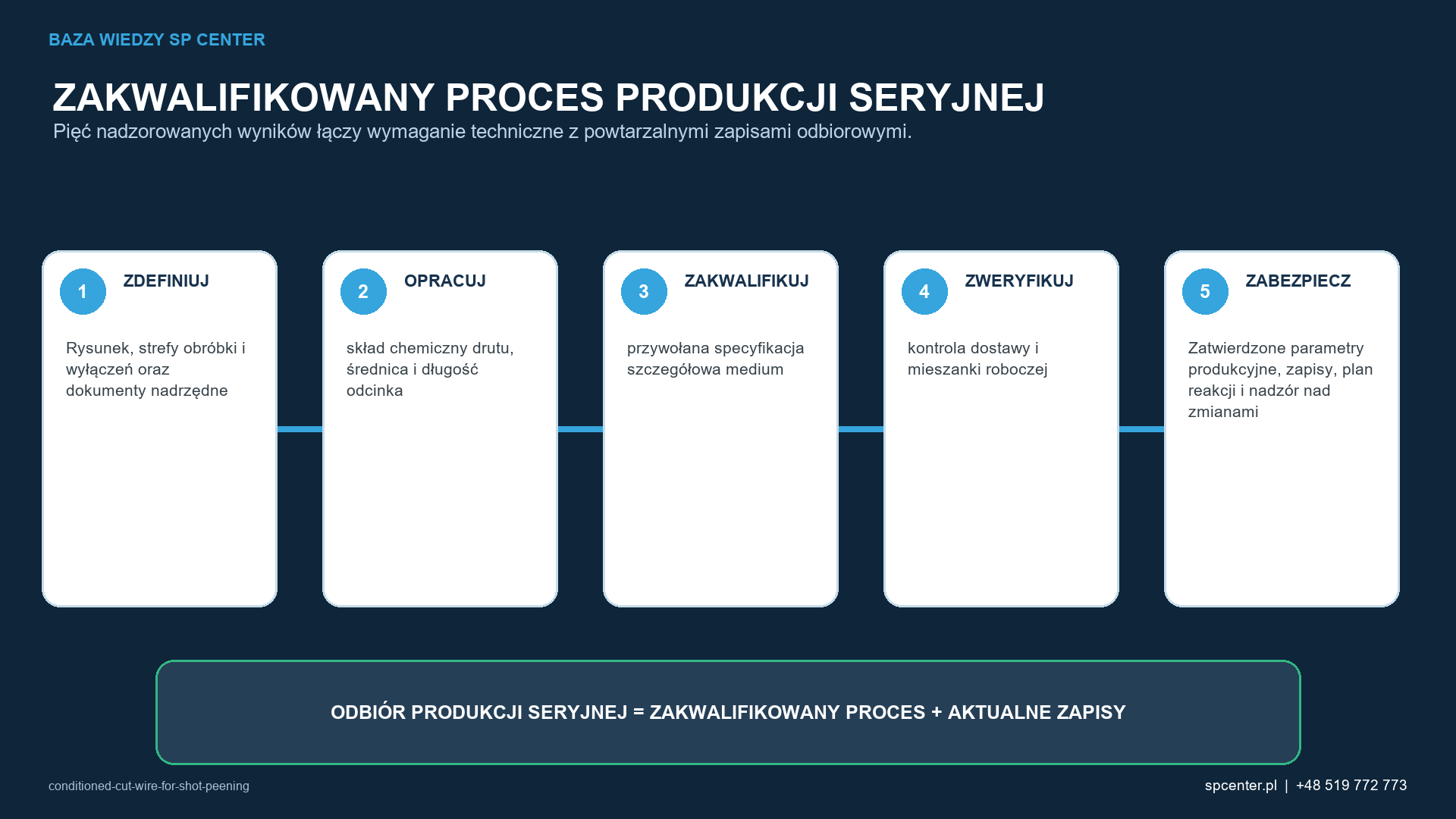

Jak należy zakwalifikować i zamówić kondycjonowany śrut cięty do kulowania — kiedy go stosować?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku stosowania kondycjonowanego śrutu z ciętego drutu do kulowania przegląd techniczny powinien obejmować skład chemiczny drutu, jego średnicę i długość odcinka, klasę kondycjonowania i zaokrąglony kształt cząstek, trwałość, rozkład wielkości oraz mieszaninę roboczą medium. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: używanie ostrych cylindrów bezpośrednio po cięciu jako gotowego medium do kulowania, traktowanie klas kondycjonowania jako uniwersalnego rankingu jakości oraz dopuszczanie do niekontrolowanej zmiany składu trwałego medium bez jego klasyfikacji. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie składu chemicznego i średnicy drutu, długości odcinków oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 2. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kondycjonowanego drutu ciętego do kulowania — sytuacji, w których należy go stosować — wymagają sprostowania?
SPRAWDŹ „CCW jest zawsze lepszy od kulistego śrutu staliwnego”. Fałsz. Oba rodzaje medium mogą być odpowiednie.
SPRAWDŹ „CCW nie ulega zużyciu”. Fałsz. Trwałość zmniejsza szybkość zmian, ale ich nie eliminuje.
SPRAWDŹ „Intensywniejsze kondycjonowanie zawsze poprawia właściwości zmęczeniowe”. Fałsz. Decydują określony stan medium i wynik uzyskany na części.
SPRAWDŹ „CCW gwarantuje stabilną intensywność”. Fałsz. Intensywność zależy od całego systemu kulowania.

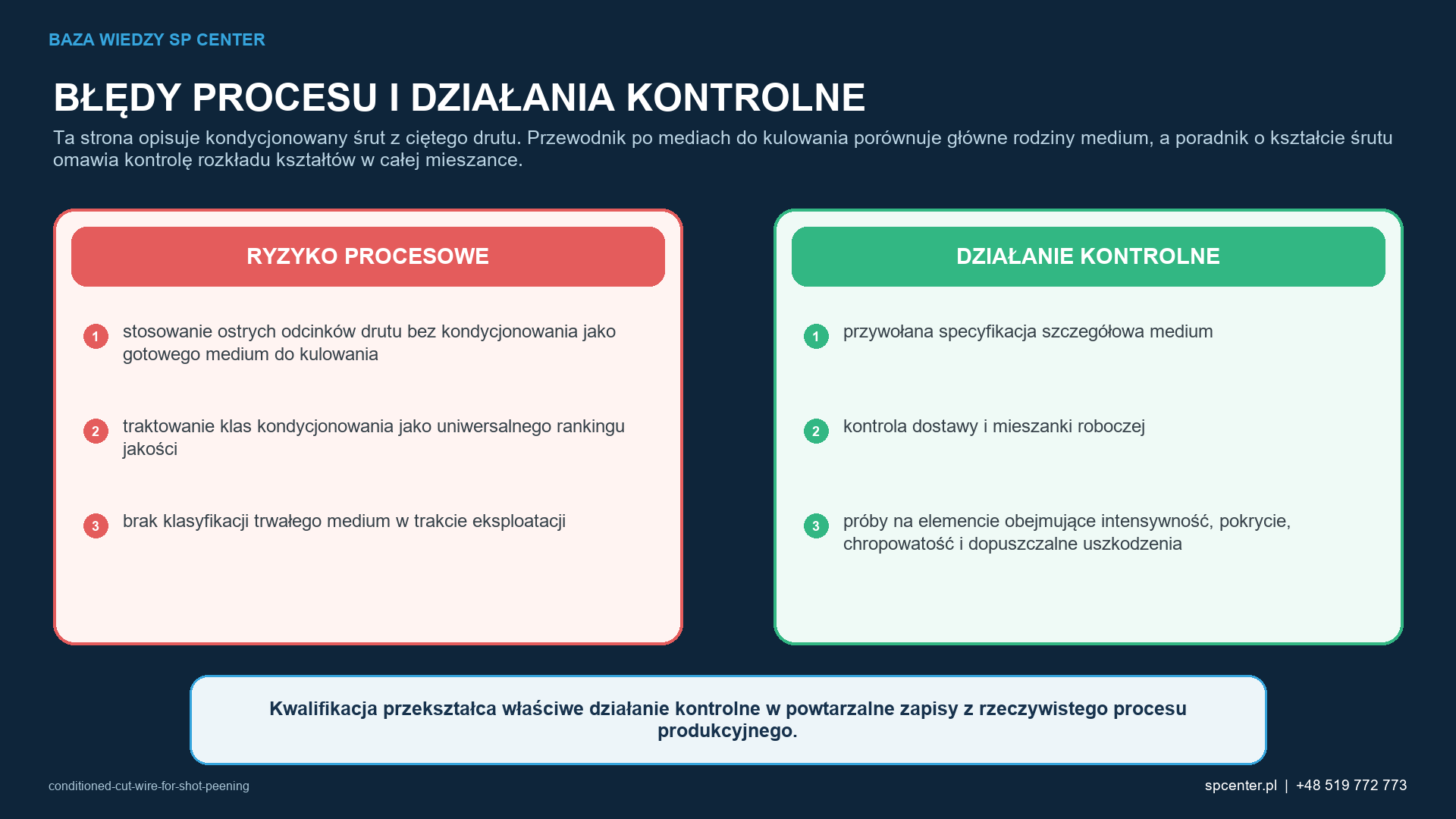

SPRAWDŹ Rysunek 2. Zgodność nowego medium i kontrola mieszaniny roboczej medium odpowiadają na różne pytania; oba działania są wymagane dla stabilnego, zakwalifikowanego procesu.
Często zadawane pytania o kondycjonowany drut cięty do kulowania — kiedy go stosować
Czym jest kondycjonowany śrut z drutu ciętego do kulowania?
Kondycjonowany drut cięty (CCW) jest medium do kulowania wytwarzanym z drutu, którego krawędzie po cięciu zostają zaokrąglone do określonego stopnia kondycjonowania. Jego potencjalne zalety wynikają z kontrolowanego materiału, geometrii cząstek, trwałości i stabilności mieszaniny roboczej medium.
Co sprawia, że śrut cięty z drutu nadaje się do kulowania?
Drut cięty staje się odpowiednim medium do kontrolowanego kulowania, gdy jego materiał, średnica, stosunek długości do średnicy, klasa kondycjonowania, rozmiar, twardość i stan roboczy spełniają wskazane wymagania. Sam pocięty walec nie jest automatycznie gotowym medium do kulowania.
Czy kondycjonowany śrut z drutu ciętego ma większą trwałość niż śrut staliwny?
Kondycjonowany drut cięty może w niektórych systemach zapewniać dużą trwałość, lecz jego okres użytkowania zależy od gatunku, twardości, energii uderzenia, urządzeń i kryteriów usuwania. Trwałość ma wartość tylko wtedy, gdy mieszanka robocza medium do kulowania pozostaje w granicach zakwalifikowanego stanu pod względem wielkości i kształtu cząstek.
Jakie zmienne wpływają na działanie kondycjonowanego drutu ciętego używanego do kulowania?
Zastosowanie kondycjonowanego drutu ciętego do kulowania zależy od składu chemicznego drutu, średnicy i długości cięcia, klasy kondycjonowania i zaokrąglonego kształtu cząstek, trwałości, rozkładu wielkości oraz mieszaniny roboczej medium. Nadzorowany proces produkcyjny musi także zapewniać kontrolę przywołanej szczegółowej specyfikacji medium, kontrolę medium przy dostawie i w mieszaninie roboczej oraz próby na częściach pod kątem intensywności, pokrycia, chropowatości i granic uszkodzeń.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność kondycjonowanego śrutu z drutu ciętego do kulowania?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł dotyczy kondycjonowanego śrutu ciętego z drutu jako określonej rodzaje medium. Główny przewodnik „Medium do kulowania” porównuje wszystkie najważniejsze rodzaje medium, a przewodnik „Kształt śrutu” omawia kontrolę kształtu w całej mieszance roboczej.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące kondycjonowanego śrutu ciętego z drutu do kulowania?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do kondycjonowanego drutu ciętego używanego do kulowania?
Mające zastosowanie dokumenty zależą od umowy i części. W niniejszym przewodniku sprawdzono informacje wydawców dotyczące SAE J441_202206, AMS2431E, AMS2431/3F i AMS2431/8D, jednak wiążące pozostają wydania przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące kondycjonowanego śrutu z ciętego drutu do kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Kondycjonowany śrut cięty z drutu stosowany do kulowania należy traktować jako część wzajemnie powiązanego systemu kulowania.
- Kontrolować skład chemiczny drutu, jego średnicę i długość cięcia, klasę kondycjonowania i zaokrąglony kształt cząstek, trwałość, rozkład wielkości oraz mieszaninę roboczą medium.
- Należy zakwalifikować rzeczywiste wyposażenie, medium, oprzyrządowanie, geometrię i proces produkcyjny.
- Za podstawę odbioru przyjmij nadrzędny rysunek i dokumentację klienta.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Medium do kulowania: kompletny przewodnik po doborze
- kulowanie śrutem stalowym
- Wielkość śrutu w kulowaniu: wpływ na intensywność, pokrycie i chropowatość
- Twardość śrutu w kulowaniu: jak dobrać ją do materiału części?
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE International, SAE J441_202206, Śrut z ciętego drutu.
2. SAE International, AMS2431E, Medium do kulowania — wymagania ogólne (2023).
6. SAE International, AMS2430U, Kulowanie (2018).
7. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
8. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
9. SAE J2441_202511, Kulowanie
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
