Kondicionovaný sekaný drôt na guľôčkovanie

Ako materiál, rozmery rezu, kondicionovanie, tvrdosť a kontrola prevádzkovej zmesi určujú, či sa kondicionovaný rezný drôt hodí na postup komponentu

Kondicionovaný rezný drôt (CCW) je tlmiace médium vyrobené z drôtu, narezaného na kontrolované rozmery a mechanicky kondicionovaného, kým geometria častíc nespĺňa stanovené požiadavky. Jeho potenciálnymi výhodami sú kontrolovaný materiál, opakovateľná geometria a užitočná trvanlivosť. Nie je automaticky lepší ako liata guľôčkovaná oceľ a musí sa vybrať s ohľadom na komponent, zariadenie, intenzitu, pokrytie, povrchové limity a špecifikáciu príslušného média.

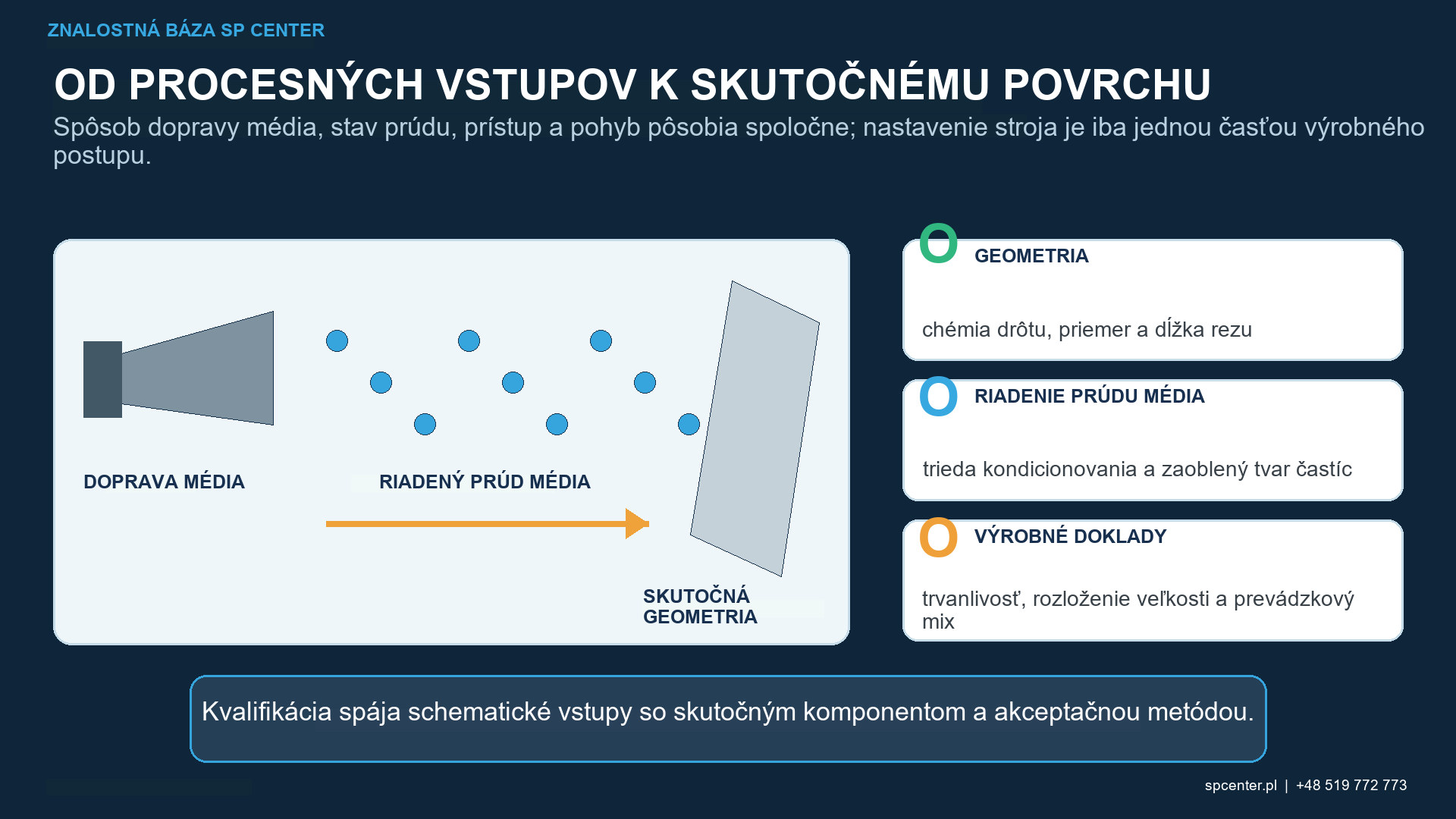

Obrázok 1. Kondicionovaný rezaný drôt sa vyrába z drôtu a zaoblieva sa na stav častíc požadovaný v uvedenej špecifikácii.

Ako sa vyrába kondicionovaný rezaný drôt?

Počiatočný drôt určuje zloženie materiálu a priemer. Dĺžka rezu ovplyvňuje počiatočný pomer strán. Mechanické kondicionovanie potom zaoblieva rezané hrany a mení častice smerom k požadovanému tvaru. Valec alebo hranatý fragment po narezaní nie sú automaticky akceptovateľné ako hotové guľôčkované médium.

Druh materiálu, veľkosť, tvrdosť, kondicionovanie a kritériá prijatia musia pochádzať z kontrolovanej špecifikácie. Obchodné označenia ako podmienené, dvojito podmienené alebo špeciálne podmienené by sa nemali považovať za jeden univerzálny rebríček kvality bez definovaného štandardu a metódy kontroly.

Prečo záleží na tvare častíc?

Zaoblené a uhlové kontakty zaťažujú povrch odlišne. Ostré hrany, predĺžené častice a úlomky zlomov môžu zmeniť lokálne vtlačenie, drsnosť, riziko poškodenia a vývoj pokrytia. Tvar je preto charakteristikou riadenia procesu, nie kozmetickým atribútom.

Kontrola tvaru nenahrádza meranie veľkosti a preosievanie úplne neidentifikuje predĺžené alebo uhlové častice. Reprezentatívny odber vzoriek, schválená klasifikácia, limity prijateľnosti a reakčný plán musia byť definované pre dodávateľskú šaržu aj pre prevádzkovú zmes.

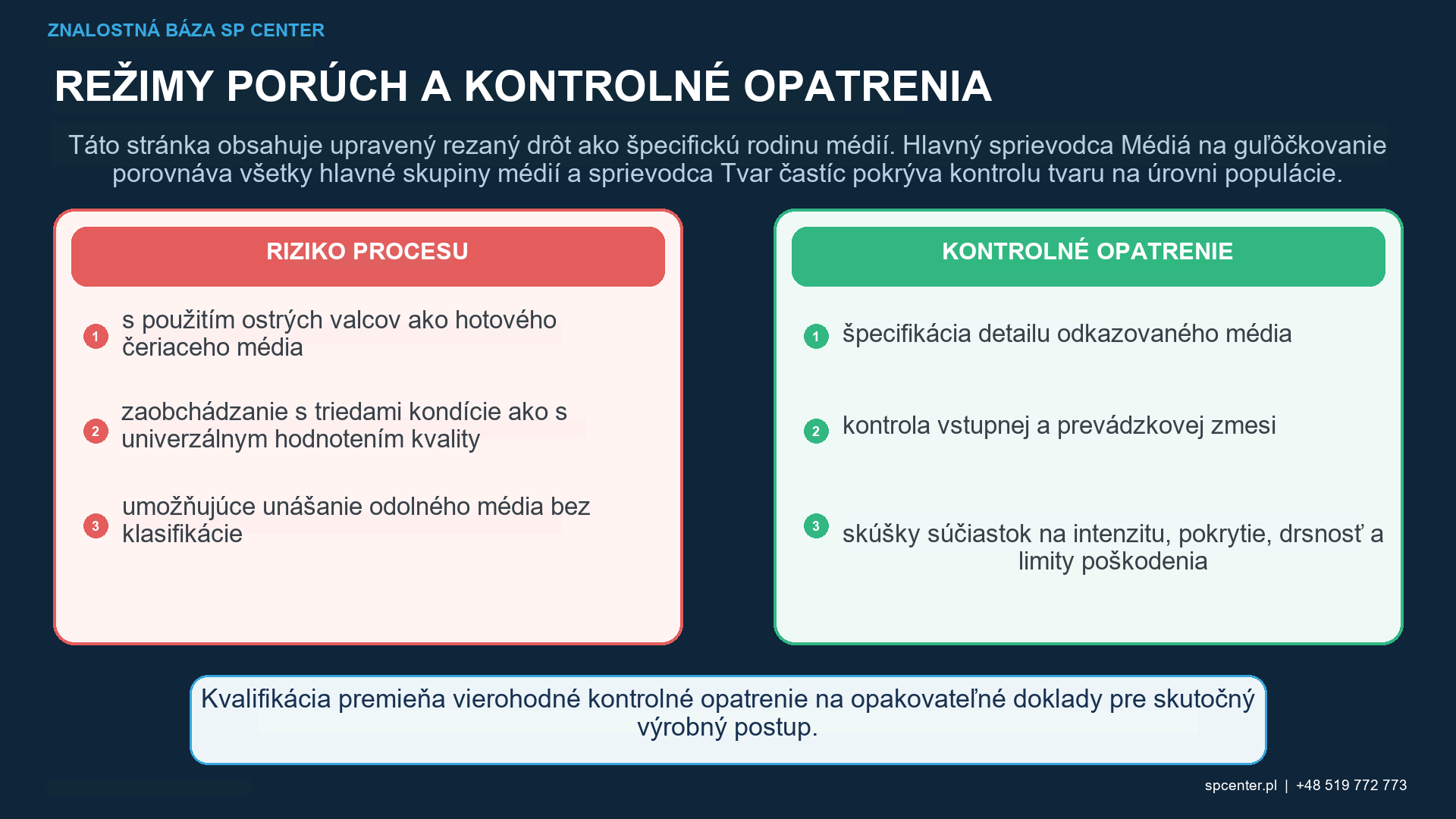

Obrázok 2. Identita dodaného média a stav recirkulujúcej prevádzkovej zmesi vyžadujú samostatné doklady.

Aký je prínos trvanlivosti?

Médiá vyrobené z drôtu môžu za vhodných podmienok vykazovať užitočnú odolnosť voči lomu. Pomalšia zmena veľkosti a tvaru môže podporiť stabilnú prevádzkovú zmes a znížiť potrebu dopĺňania. Trvanlivosť nerobí médium trvalým: opakovaný náraz môže stále spôsobiť opotrebovanie, deformáciu, lom, vynášanie a kontamináciu.

Trvanlivosť je cenná iba vtedy, keď aktívna populácia zostáva v rámci schválených limitov veľkosti, tvaru, tvrdosti a čistoty. Kúpna cena a očakávaná životnosť by sa preto mali hodnotiť ako náklady na akceptovaný diel v rámci kvalifikovaného procesného okna.

Ako sa porovnáva CCW s liatymi oceľovými brokami?

Tieto skupiny médií sa líšia spôsobom výroby, počiatočnou geometriou častíc, triedami materiálu, správaním pri rozpade, dostupnými veľkosťami a rozsahmi tvrdosti. Broky z liatej ocele sú široko dostupné a môžu byť ekonomické. Kondicionované broky z rezaného drôtu môžu byť vhodné tam, kde má vysokú hodnotu riadená geometria a dlhodobá stabilita prevádzkovej zmesi. Žiadna z týchto skupín nie je sama osebe vyhovujúca, všeobecne povinná pre určité odvetvie ani zameniteľná iba podľa menovitej veľkosti.

Ktoré špecifikácie platia?

Kontrolovaná voľba	Primárna autorita alebo doklad	Čo je ešte potrebné kvalifikovať
Uhlíková oceľ proti krájaniu, bežná tvrdosť	AMS2431/3F pri zmluvnom uplatnení	Veľkosť, úprava, vybavenie, intenzita a odozva komponentu
Uhlíková oceľ proti krájaniu, vysoká tvrdosť	AMS2431/8D pri zmluvnom uplatnení	Schválenie triedy tvrdosti, rozdelenie a odozva komponentu
Nerezová oceľ proti krájaniu	AMS2431/4E pri zmluvnom uplatnení	Zliatina, riziko prenosu, segregácia a následná kompatibilita
Pokyny pre výber a použitie	SAE J441_202206	Zmluvné médiá a komponenty prijatie
Výrobný postup	Výkres, špecifikácia procesu a schválený plán procesu	Skutočný stroj, prevádzková zmes, intenzita, pokrytie a povrchové limity

Tabuľka 1. Identita a úprava média zostávajú sledovateľné podľa uvedených požiadaviek; špecifikácia média nenahrádza kvalifikáciu procesu.

Ako by sa mala vyberať veľkosť a tvrdosť?

Veľkosť ovplyvňuje hmotnosť častíc, dostupnosť geometrie, počet nárazov, vývoj pokrytia a textúru povrchu. Tvrdosť ovplyvňuje deformáciu, zachovanie tvaru, lom a interakciu so súčiastkou. Najväčší ani najtvrdší prípustný druh nie je automaticky východiskovou voľbou. Výber musí zabezpečiť požadovanú odozvu prúdu média pri guľôčkovaní a súčasne rešpektovať najhoršie dostupnú geometriu a medze povrchu súčiastky.

Prečo je prevádzková zmes stále dôležitá?

CCW v recirkulačnom systéme sa používaním a dopĺňaním mení. Riaďte aktuálne rozdelenie veľkosti častíc, ich stav, neprípustné tvary, kontamináciu a funkciu klasifikátora. Certifikát dodávateľa podporuje vstupné prijatie, ale nedokazuje, že populácia média v stroji zostáva v kvalifikovanom stave.

Ako sa kvalifikuje postup proti krádeži ciest?

Fáza kvalifikácie	Požadované rozhodnutie
Preskúmanie požiadaviek	Potvrdenie rodiny médií, materiálu, tvrdosti, veľkosti, kondicionovania a hierarchie revízií
Preskúmanie komponentov	Posúdenie materiálu, tepelného spracovania, geometrie, prístupu, kontaminácie a povrchových limitov
Preskúmanie zariadenia	Potvrdenie schopnosti merania, zrýchlenia, regenerácie, klasifikácie a segregácie
Vývoj procesu	Stanovenie saturačnej krivky, Almenovej intenzity, pokrytia a kvalifikovanej expozície
Sériová kontrola médií	Definovanie akceptácie dodávateľa a šarže, odberu vzoriek prevádzkovej zmesi, dopĺňania a reakčných limitov
Prijatie komponentu	Overenie hraníc, pokrytia, stavu povrchu a odkazovaných rozmerov alebo drsnosti
Kontrola zmien	Pred použitím skontrolujte inú rodinu, triedu, dodávateľa, stav kondicionovania alebo konfiguráciu zariadenia

Tabuľka 2. Vynikajúce médiá nemôžu kompenzovať nekvalifikovanú konfiguráciu stroja alebo nedostatočnú akceptáciu komponentu.

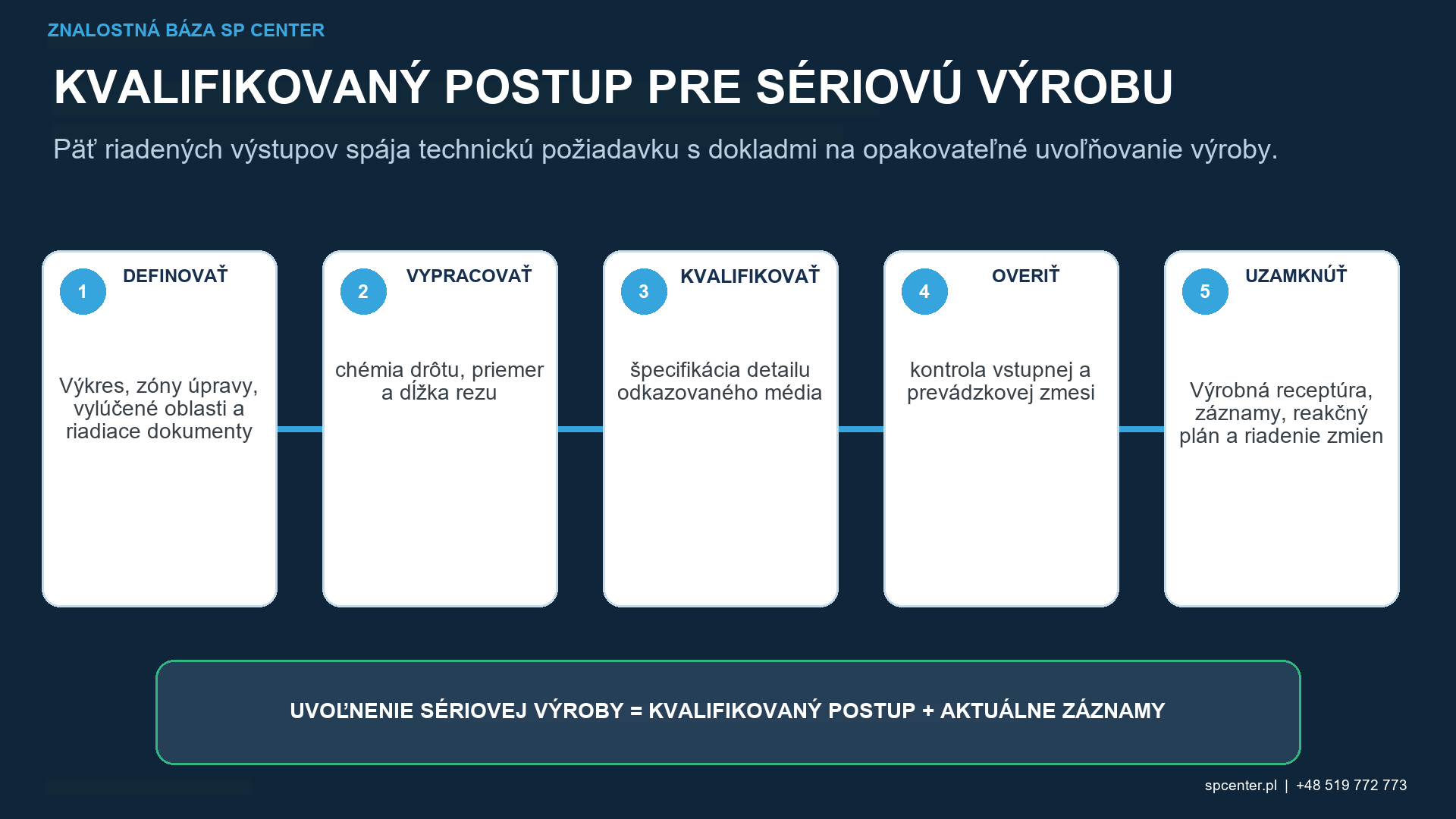

Obrázok 3. Zhoda média podporuje riadenie procesu, ale nenahrádza intenzitu, pokrytie ani akceptáciu komponentu.

Často kladené otázky

Čo je podmienený rezný drôt na guľôčkovanie?

Ide o médium na guľôčkovanie vyrobené z drôtu, narezané na riadené rozmery a mechanicky upravené tak, aby geometria častíc spĺňala predpísané požiadavky. Surové valčeky bezprostredne po narezaní nie sú automaticky prijateľným hotovým médiom na guľôčkovanie.

Je podmienený rezný drôt vždy lepší ako liata oceľová broky?

Nie. Obe skupiny môžu podporovať kvalifikované guľôčkovanie. Výber závisí od príslušnej špecifikácie, komponentu, zariadenia, geometrie, stratégie kontaminácie, povrchových limitov a celkových dokladov procesu.

Eliminuje kondicionovaný rezný drôt opotrebovanie média?

Nie. Vo vhodnom systéme môže poskytnúť užitočnú trvanlivosť, ale častice sa stále opotrebúvajú, deformujú, lámu alebo opúšťajú regeneračný systém. Prevádzková zmes zostáva predmetom kontroly.

Zlepšuje viac kondicionovania vždy odolnosť voči únave materiálu?

Nie. Požadovaný stav častíc je definovaný príslušnou špecifikáciou a kvalifikovaným postupom. Výkonnosť komponentu závisí od celého procesu a výsledného stavu povrchu.

Preukazuje správna Almenova intenzita stav proti smeru hodinových ručičiek?

Nie. Intenzita overuje štandardizovanú odozvu prúdu. Veľkosť média, tvar, tvrdosť, stav prevádzkovej zmesi, pokrytie komponentu a akceptácia povrchu vyžadujú doplnkové doklady.

Kedy by sa mal zvážiť kondicionovaný rezný drôt?

Zvážte ho, keď to umožňujú riadiace požiadavky a kontrolovaná geometria častíc, trvanlivosť, stabilita prevádzkovej zmesi, kompatibilita s kontamináciou alebo náklady na životný cyklus podporujú cestu komponentu.

Kľúčové poznatky

CCW je definovaná rodina médií odvodených od drôtu, nie generický názov pre rezané valce.
Materiál, rozmery rezu, kondicionovanie, veľkosť a tvrdosť tvoria jednu definíciu obstarávania.
Trvanlivosť podporuje stabilitu iba vtedy, keď prevádzková zmes zostáva konformná.
CCW a liate oceľové broky nie sú univerzálne hodnotené ani zameniteľné.
Zhoda média, intenzita podľa Almenovho testu, pokrytie a akceptácia komponentu zostávajú oddelené.
