Kondicionovaný sekaný drát pro kuličkování

Jak materiál, rozměry řezu, úprava, tvrdost a řízení provozní směsi určují, zda se upravený řezaný drát hodí pro daný postup součásti

Upravený řezaný drát (CCW) je kuličkovací médium vyrobené z drátu, nařezaného na kontrolované rozměry a mechanicky upraveného, dokud geometrie částic nesplňuje stanovené požadavky. Jeho potenciálními výhodami jsou řízený materiál, opakovatelná geometrie a užitečná trvanlivost. Není automaticky lepší než litá kuličkovaná drátová fréza a musí být vybrána s ohledem na komponentu, zařízení, intenzitu, pokrytí, povrchové limity a specifikaci příslušného média.

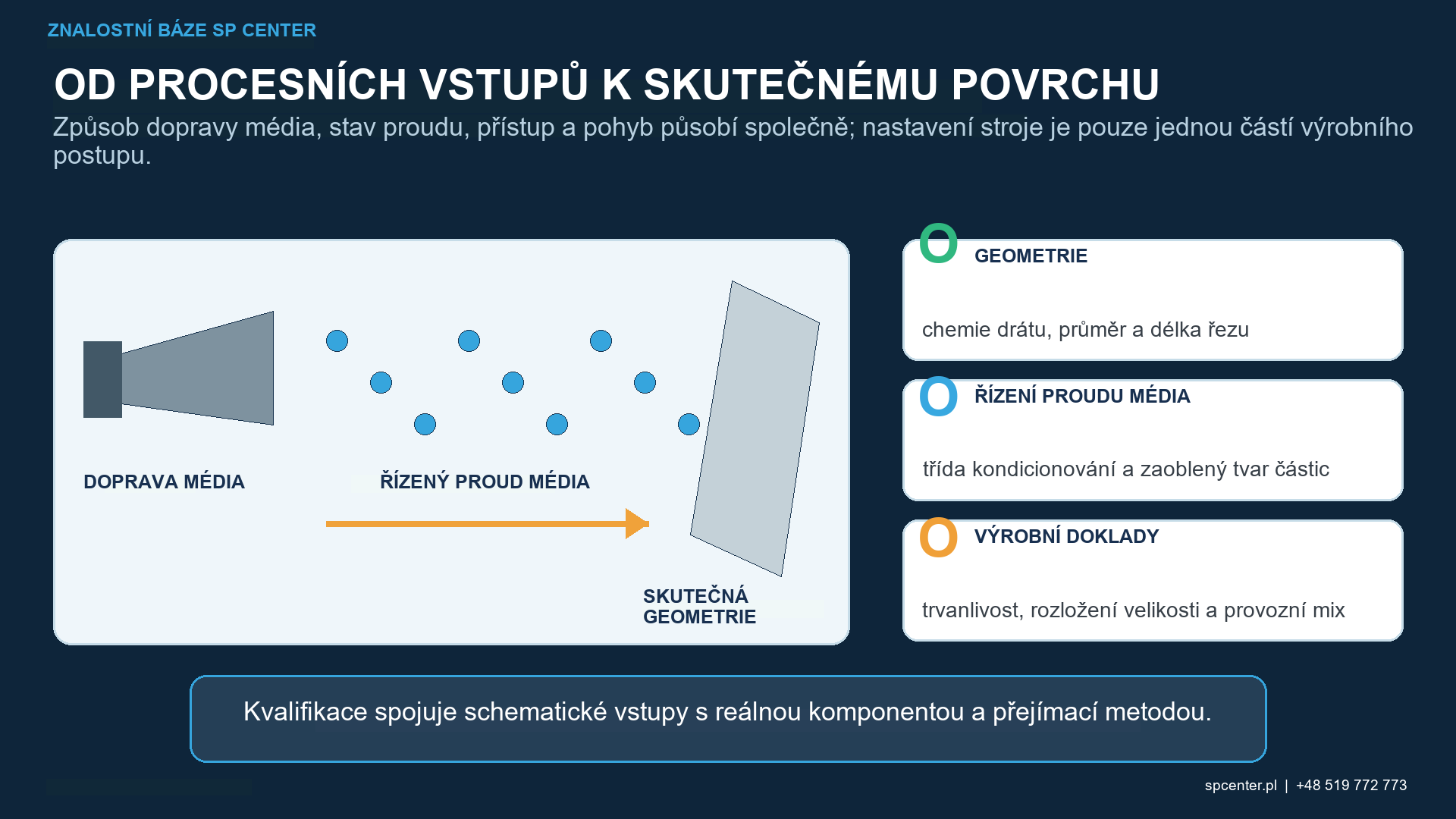

Obrázek 1. Kondicionovaný řezaný drát se vyrábí z drátu a zaobluje se na stav částic požadovaný příslušnou specifikací.

Jak se vyrábí kondicionovaný řezaný drát?

Výchozí drát určuje složení materiálu a průměr. Délka řezu ovlivňuje počáteční poměr stran. Mechanické kuličkování poté zaobluje řezné hrany a změní částici směrem k požadovanému tvaru. Válec po nařezání nebo hranatý fragment není automaticky přijatelný jako hotové kuličkovací médium.

Řada materiálů, velikost, tvrdost, zpevňování a kritéria přijetí musí vycházet z řízené specifikace. Obchodní označení jako „podmíněný“, „dvojitě podmíněný“ nebo „speciálně podmíněný“ by neměla být považována za jeden univerzální žebříček kvality bez definovaného standardu a metody kontroly.

Proč záleží na tvaru částic?

Zaoblené a hranaté kontakty zatěžují povrch odlišně. Ostré hrany, protáhlé částice a úlomky zlomů mohou změnit lokální vtlačení, drsnost, riziko poškození a vývoj pokrytí. Tvar je proto charakteristikou řízení procesu, nikoli kosmetickým atributem.

Kontrola tvaru nenahrazuje měření velikosti a prosévání plně neidentifikuje protáhlé nebo hranaté částice. Reprezentativní vzorkování, schválená klasifikace, limity akceptace a reakční plán musí být definovány jak pro dodavatelskou šarži, tak pro provozní směs.

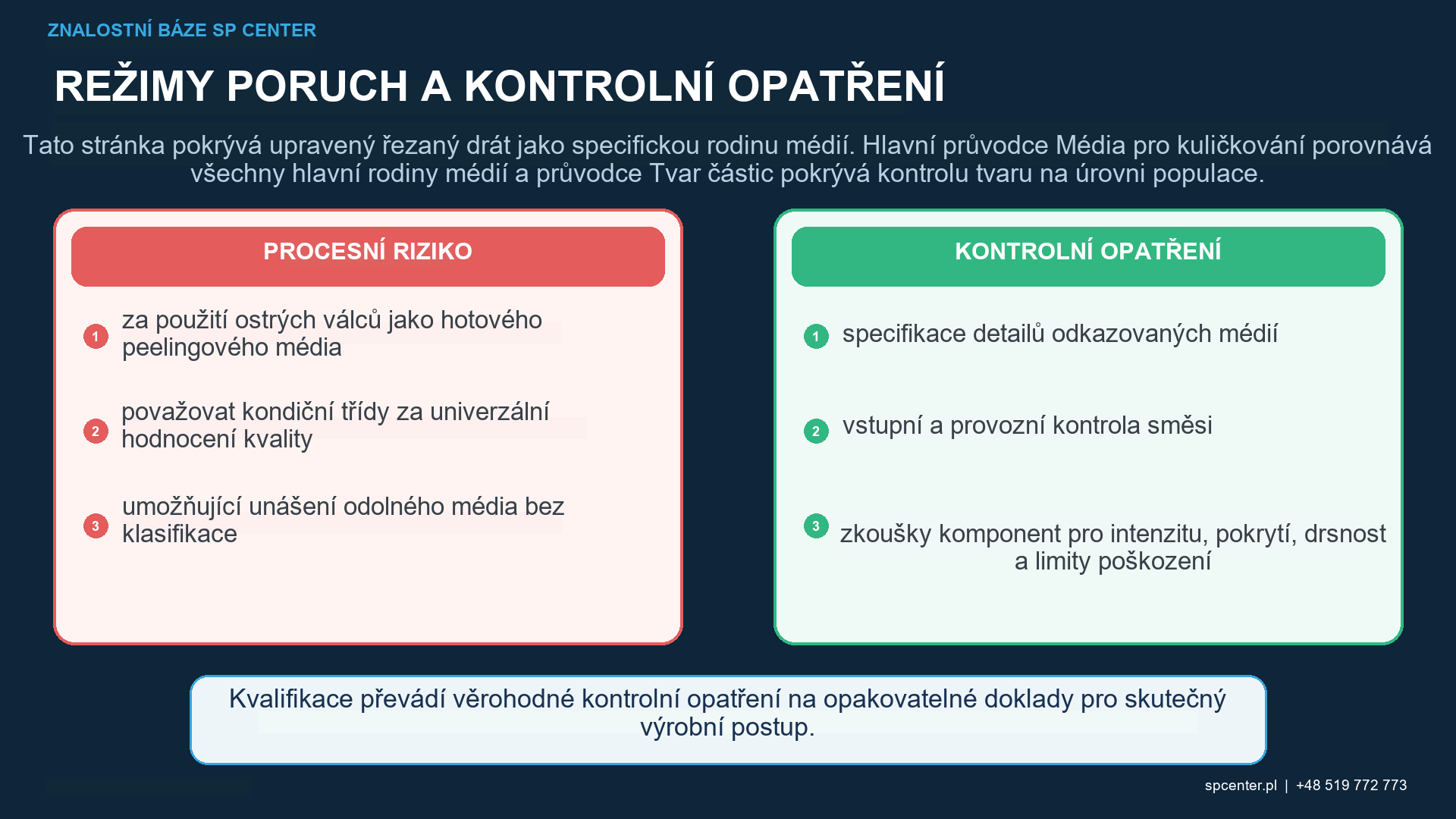

Obrázek 2. Identita dodaného média a stav recirkulující provozní směsi vyžadují samostatné doklady.

Jak přispívá trvanlivost?

Drátová média mohou za vhodných podmínek vykazovat užitečnou odolnost proti lomu. Pomalejší změna velikosti a tvaru může podpořit stabilní provozní směs a snížit potřebu doplňování. Trvanlivost nedělá médium trvalým: opakovaný náraz může stále způsobit opotřebení, deformaci, lom, vynášení a kontaminaci.

Trvanlivost je cenná pouze tehdy, pokud aktivní populace zůstává v rámci schválených limitů velikosti, tvaru, tvrdosti a čistoty. Nákupní cena a očekávaná životnost by proto měly být hodnoceny jako náklady na přijatý díl v rámci kvalifikovaného procesního okna.

Jak si CCW stojí v porovnání s broky z lité oceli?

Tyto rodiny médií se liší způsobem výroby, počáteční geometrií částic, třídami materiálu, chováním při rozpadu, dostupnými velikostmi a rozsahy tvrdosti. Broky z lité oceli jsou široce dostupné a mohou být ekonomické. Kondicionované broky ze sekaného drátu mohou být vhodné tam, kde má vysokou hodnotu řízená geometrie a dlouhodobá stabilita provozní směsi. Žádná z těchto rodin není sama o sobě vyhovující, obecně povinná pro určité odvětví ani zaměnitelná pouze podle jmenovité velikosti.

Které specifikace platí?

Řízená volba	Primární autorita nebo doklad	Co je ještě třeba kvalifikovat
Uhlíková ocel proti nule, běžná tvrdost	AMS2431/3F při smluvním uplatnění	Velikost, úprava, vybavení, intenzita a odezva komponenty
Uhlíková ocel proti nule, vysoká tvrdost	AMS2431/8D při smluvním uplatnění	Schválení třídy tvrdosti, rozpis a odezva komponenty
Nerezová ocel proti nule	AMS2431/4E při smluvním uplatnění	Slitina, riziko přenosu, segregace a kompatibilita v následných fázích
Pokyny pro výběr a použití	SAE J441_202206	Smluvní média a komponenty přijetí
Výrobní postup	Výkres, specifikace procesu a schválený plán procesu	Skutečný stroj, provozní mix, intenzita, pokrytí a povrchové limity

Tabulka 1. Identita a úprava média zůstávají sledovatelné podle uvedených požadavků; specifikace média nenahrazuje kvalifikaci procesu.

Jak by se měla volit velikost a tvrdost?

Velikost ovlivňuje hmotnost částic, dostupnost geometrie, četnost nárazů, vývoj pokrytí a texturu povrchu. Tvrdost ovlivňuje deformaci, zachování tvaru, lom a interakci se součástí. Největší ani nejtvrdší přípustný druh není automaticky výchozí volbou. Výběr musí zajistit požadovanou odezvu proudu média při kuličkování a současně respektovat nejhůře dostupnou geometrii a meze povrchu součásti.

Proč je provozní mix stále důležitý?

CCW v recirkulačním systému se používáním a doplňováním mění. Řiďte aktuální rozdělení velikosti částic, jejich stav, nepřijatelné tvary, kontaminaci a funkci klasifikátoru. Certifikát dodavatele podporuje vstupní přijetí, ale nedokládá, že populace média ve stroji zůstává v kvalifikovaném stavu.

Jak se kvalifikuje postup proti směru hodinových ručiček?

Fáze kvalifikace	Požadované rozhodnutí
Kontrola požadavků	Potvrzení rodiny médií, materiálu, tvrdosti, velikosti, kondicionování a hierarchie revizí
Kontrola komponentů	Posouzení materiálu, tepelného zpracování, geometrie, přístupu, kontaminace a povrchových limitů
Kontrola zařízení	Potvrzení schopnosti měření, zrychlení, zotavení, klasifikace a segregace
Vývoj procesu	Stanovení saturační křivky, Almenovy intenzity, pokrytí a kvalifikované expozice
Sériová kontrola médií	Definování limitů přijetí dodavatelem šarže, vzorkování provozní směsi, doplňování a reakce
Přijetí součásti	Ověření hranic, pokrytí, stavu povrchu a odkazovaných rozměrů nebo drsnosti
Kontrola změn	Před použitím zkontrolujte jinou rodinu, třídu, dodavatele, stav kondicionování nebo konfiguraci zařízení

Tabulka 2. Vynikající média nemohou kompenzovat nekvalifikovanou konfiguraci stroje nebo nedostatečnou akceptaci součásti.

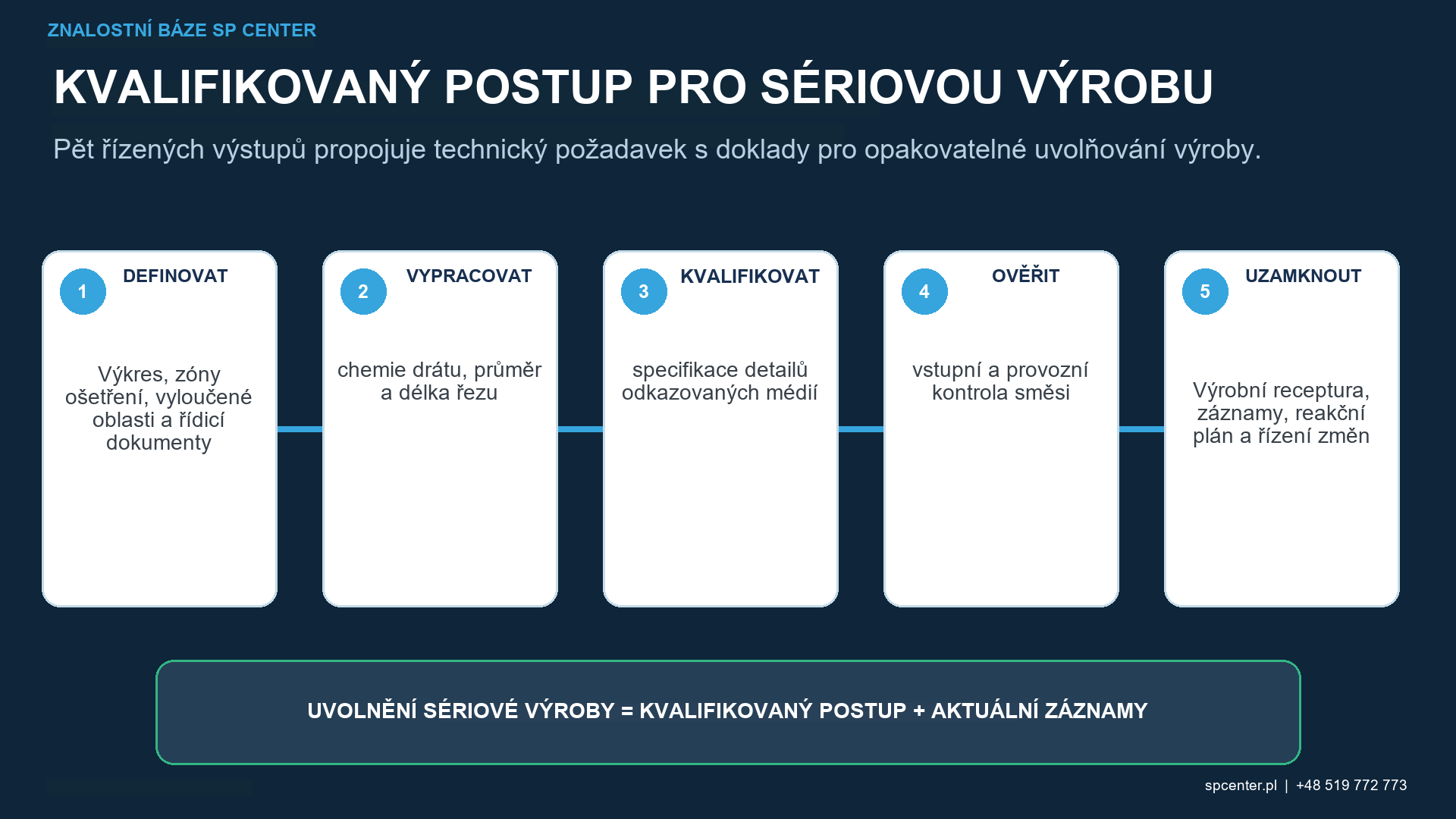

Obrázek 3. Shoda média podporuje řízení procesu, ale nenahrazuje intenzitu, pokrytí ani akceptaci součásti.

Často kladené otázky

Co je kondicionovaný řezaný drát pro kuličkování?

Jedná se o kuličkovací médium odvozené od drátu, nařezané na kontrolované rozměry a mechanicky upravené tak, aby geometrie částic splňovala stanovené požadavky. Surové válce po řezání nejsou automaticky přijatelnými hotovými kuličkovacími médii.

Je kondicionovaný řezaný drát vždy lepší než lité ocelové broky?

Ne. Obě skupiny mohou podporovat kvalifikované kuličkování. Výběr závisí na řídící specifikaci, součásti, zařízení, geometrii, strategii kontaminace, povrchových limitech a celkových procesních dokladech.

Eliminuje kondicionovaný řezaný drát opotřebení média?

Ne. Ve vhodném systému může poskytnout užitečnou trvanlivost, ale částice se stále opotřebovávají, deformují, lámou nebo opouštějí regenerační systém. Provozní směs je stále předmětem kontroly.

Zlepšuje větší kondicionování vždy únavové vlastnosti?

Ne. Požadovaný stav částic je definován příslušnou specifikací a kvalifikovanou cestou. Výkon součásti závisí na celém procesu a výsledném stavu povrchu.

Prokazuje správná Almenova intenzita stav proti směru hodinových ručiček?

Ne. Intenzita ověřuje standardizovanou odezvu proudu. Velikost média, tvar, tvrdost, stav provozní směsi, pokrytí komponenty a akceptace povrchu vyžadují doplňkové doklady.

Kdy by se měl zvážit kondicionovaný řezaný drát?

Zvažte to, pokud to dovolují regulační požadavky a pokud kontrolovaná geometrie částic, trvanlivost, stabilita provozní směsi, kompatibilita s kontaminací nebo náklady na životní cyklus podporují cestu komponenty.

Klíčové poznatky

CCW je definovaná rodina médií odvozených od drátu, nikoli obecný název pro řezané válce.
Materiál, rozměry řezu, kondicionování, velikost a tvrdost tvoří jednu definici zadávání veřejných zakázek.
Trvanlivost podporuje stabilitu pouze tehdy, když provozní směs zůstává konformní.
CCW a lité ocelové broky nejsou univerzálně hodnoceny ani zaměnitelné.
Shoda média, Almenova intenzita, pokrytí a akceptace komponenty zůstávají oddělené.
