Konditioniertes Drahtkorn für das Verfestigungsstrahlen

Wie Werkstoff, Schnittabmessungen, Konditionierung, Härte und Betriebsgemisch die Eignung von konditioniertem Drahtkorn bestimmen

Konditioniertes Drahtkorn (Conditioned Cut Wire, CCW) ist ein aus Draht hergestelltes Strahlmittel, das auf kontrollierte Abmessungen geschnitten und mechanisch konditioniert wird, bis die Korngeometrie den aufgerufenen Anforderungen entspricht. Mögliche Vorteile sind definierter Werkstoff, reproduzierbare Geometrie und eine für den jeweiligen Einsatz günstige Standzeit. CCW ist nicht grundsätzlich besser als Stahlgusskorn und muss mit Bauteil, Anlage, Intensität, Bedeckungsgrad, Oberflächengrenzen und Strahlmittelspezifikation abgestimmt werden.

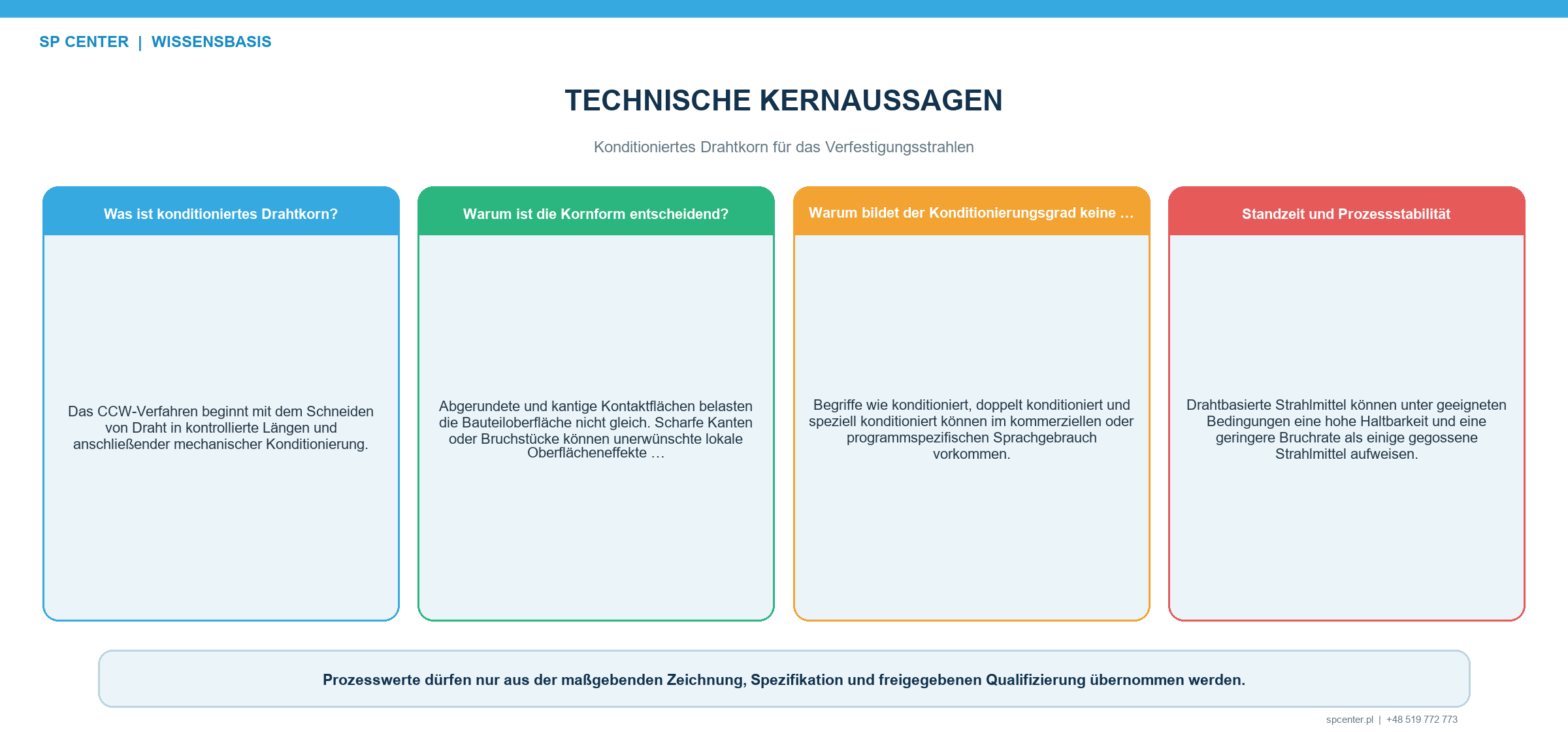

Abbildung 1. Konditioniertes Drahtkorn wird aus Draht hergestellt und bis zu dem in der aufgerufenen Spezifikation geforderten Kornzustand abgerundet.

Wie wird konditioniertes Drahtkorn hergestellt?

Der Ausgangsdraht legt Werkstoff und Durchmesser fest. Die Schnittlänge beeinflusst das anfängliche Verhältnis von Länge zu Durchmesser. Durch mechanisches Konditionieren werden die Schnittkanten abgerundet, bis der geforderte Kornzustand erreicht ist. Ein roher Schnittzylinder oder kantiges Bruchstück ist nicht automatisch als fertiges Strahlmittel zulässig.

Strahlmittelwerkstoff, Größe, Härte, Konditionierung und Abnahmekriterien müssen aus der kontrollierten Spezifikation stammen. Handelsbegriffe wie konditioniert, doppelt konditioniert oder speziell konditioniert bilden ohne definierte Norm und Prüfmethode keine allgemeingültige Qualitätsrangfolge.

Warum ist die Kornform entscheidend?

Abgerundete und kantige Kontakte beanspruchen die Oberfläche unterschiedlich. Scharfe Kanten, längliche Partikel und Bruchstücke können lokale Eindrücke, Rauheit, Schadensrisiko und Entwicklung des Bedeckungsgrads verändern. Die Kornform ist daher ein Prozessmerkmal und keine kosmetische Eigenschaft.

Die Kornformprüfung ersetzt keine Größenmessung; eine Siebanalyse erfasst längliche oder kantige Partikel nicht vollständig. Für Lieferlos und Betriebsgemisch sind repräsentative Probenahme, freigegebene Klassierung, Grenzwerte und Reaktionsplan festzulegen.

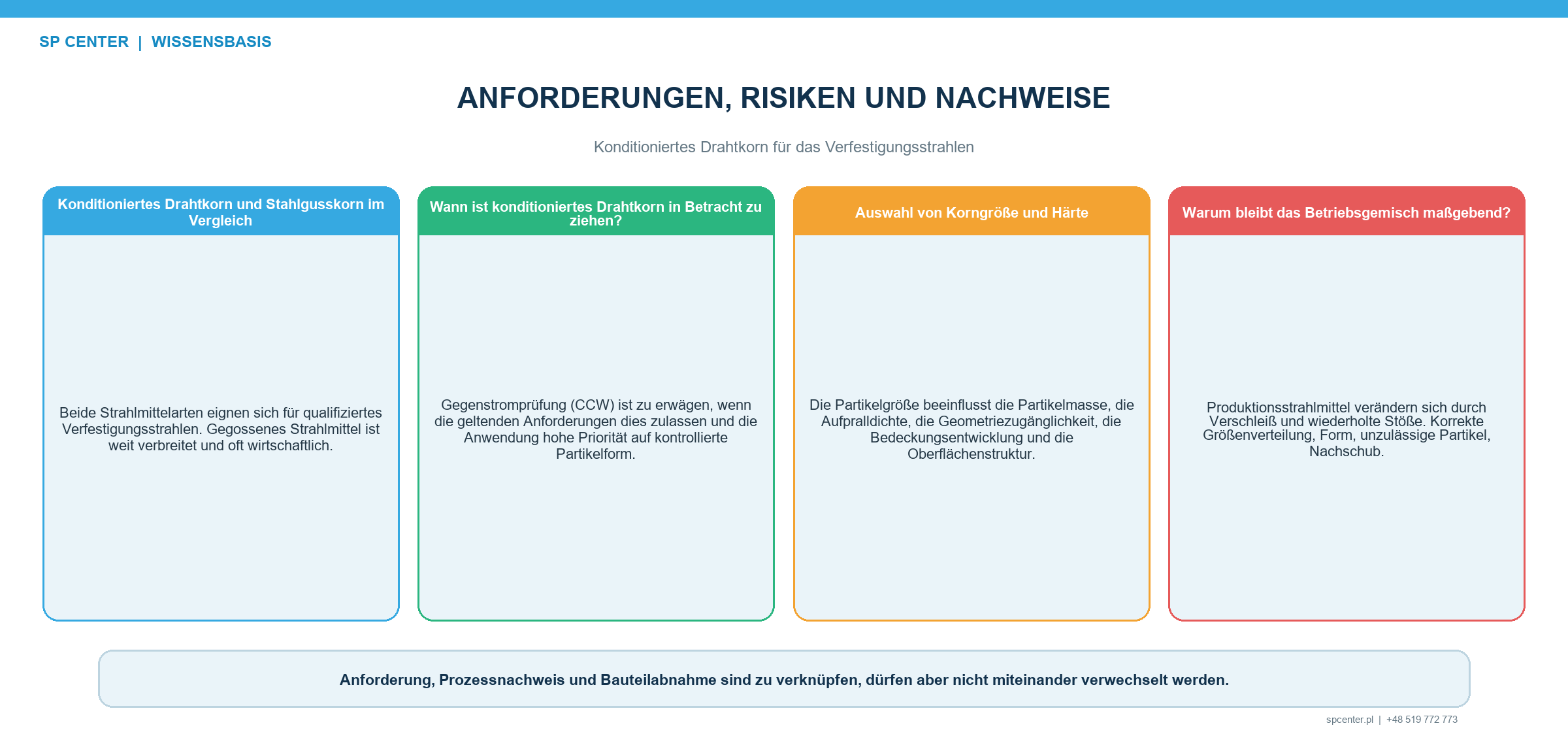

Abbildung 2. Lieferloskonformität und Zustand des umlaufenden Betriebsgemischs benötigen getrennte Nachweise.

Welchen Beitrag leistet die Standzeit?

Drahtbasiertes Strahlmittel kann unter geeigneten Bedingungen eine hohe Bruchbeständigkeit aufweisen. Eine langsamere Veränderung von Größe und Kornform kann das Betriebsgemisch stabilisieren und den Ergänzungsbedarf senken. Das Strahlmittel bleibt dennoch nicht unverändert: Wiederholtes Auftreffen kann Verschleiß, Verformung, Bruch, Austrag und Kontamination verursachen.

Die Standzeit ist nur dann vorteilhaft, wenn der aktive Kornbestand innerhalb der freigegebenen Grenzen für Größe, Kornform, Härte und Reinheit bleibt. Einkaufspreis und erwartete Nutzungsdauer sind deshalb als Kosten je abgenommenem Bauteil innerhalb des qualifizierten Prozessfensters zu bewerten.

Wie unterscheidet sich CCW von Stahlgusskorn?

Herstellungsweg, Ausgangsgeometrie, Werkstoffklassen, Bruchverhalten, verfügbare Größen und Härtebereiche unterscheiden sich. Stahlgusskorn ist breit verfügbar und kann wirtschaftlich sein. Konditioniertes Drahtkorn kann Vorteile bieten, wenn kontrollierte Geometrie und langfristige Stabilität des Betriebsgemischs einen hohen Stellenwert haben. Keine Strahlmittelart ist allein aufgrund der Branche vorgeschrieben oder anhand gleicher Nenngröße austauschbar.

Welche Spezifikationen sind relevant?

Kontrollierte Auswahl	Maßgebende Grundlage	Zusätzlich zu qualifizieren
Kohlenstoffstahl-Drahtkorn normaler Härte	AMS2431/3F bei vertraglichem Aufruf	Größe, Konditionierung, Anlage, Intensität und Bauteilreaktion
Kohlenstoffstahl-Drahtkorn hoher Härte	AMS2431/8D bei vertraglichem Aufruf	Freigabe der Härteklasse, Bruchverhalten und Bauteilreaktion
Nichtrostendes Drahtkorn	AMS2431/4E bei vertraglichem Aufruf	Legierung, Verschleppung, Trennung und Verträglichkeit mit Folgeprozessen
Auswahl- und Anwendungshinweise	SAE J441_202206	Vertragliche Strahlmittel- und Bauteilabnahme
Fertigungsroute	Zeichnung, Prozessspezifikation und freigegebener Prozessplan	Tatsächliche Anlage, Betriebsgemisch, Intensität, Bedeckungsgrad und Oberflächengrenzen

Tabelle 1. Identität und Konditionierung des Strahlmittels bleiben auf die aufgerufenen Anforderungen rückverfolgbar; die Strahlmittelspezifikation ersetzt keine Prozessqualifizierung.

Wie werden Größe und Härte ausgewählt?

Die Größe beeinflusst Partikelmasse, Zugang, Anzahl der Auftreffer, Entwicklung des Bedeckungsgrads und Oberflächentopografie. Die Härte beeinflusst Verformung, Formbeständigkeit, Bruch und Wechselwirkung mit dem Bauteil. Die größte oder härteste zulässige Güte ist keine Standardwahl. Die Kombination muss die geforderte Strahlwirkung erzeugen und zugleich ungünstige Geometrie sowie Oberflächengrenzen einhalten.

Warum bleibt das Betriebsgemisch maßgebend?

Umlaufendes Drahtkorn verändert sich durch Einsatz und Ergänzung. Aktive Korngrößenverteilung, Kornzustand, unzulässige Formen, Kontamination und Klassierleistung sind zu beherrschen. Der Liefernachweis unterstützt die Wareneingangsannahme, belegt aber nicht, dass die Population in der Anlage im qualifizierten Zustand bleibt.

Wie wird der Einsatz von CCW qualifiziert?

Qualifizierungsstufe	Erforderliche Entscheidung
Anforderungsprüfung	Strahlmittelart, Werkstoff, Härte, Größe, Konditionierung und Revisionshierarchie bestätigen
Bauteilprüfung	Werkstoff, Wärmebehandlung, Geometrie, Zugang, Kontamination und Oberflächengrenzen bewerten
Anlagenprüfung	Dosierung, Beschleunigung, Rückführung, Klassierung und Trennungsfähigkeit bestätigen
Prozessentwicklung	Sättigungskurve, Almen-Intensität, Bedeckungsgrad und qualifizierte Beaufschlagung festlegen
Serienlenkung	Lieferlosannahme, Probenahme des Betriebsgemischs, Ergänzung und Reaktionsgrenzen definieren
Bauteilabnahme	Grenzen, Bedeckungsgrad, Oberflächenzustand und aufgerufene Maße oder Rauheit verifizieren
Änderungskontrolle	Andere Strahlmittelart, Güte, Bezugsquelle, Konditionierung oder Anlagenkonfiguration vor Einsatz bewerten

Tabelle 2. Ein hochwertiges Strahlmittel kann weder eine nicht qualifizierte Anlagenkonfiguration noch eine unzureichende Bauteilabnahme kompensieren.

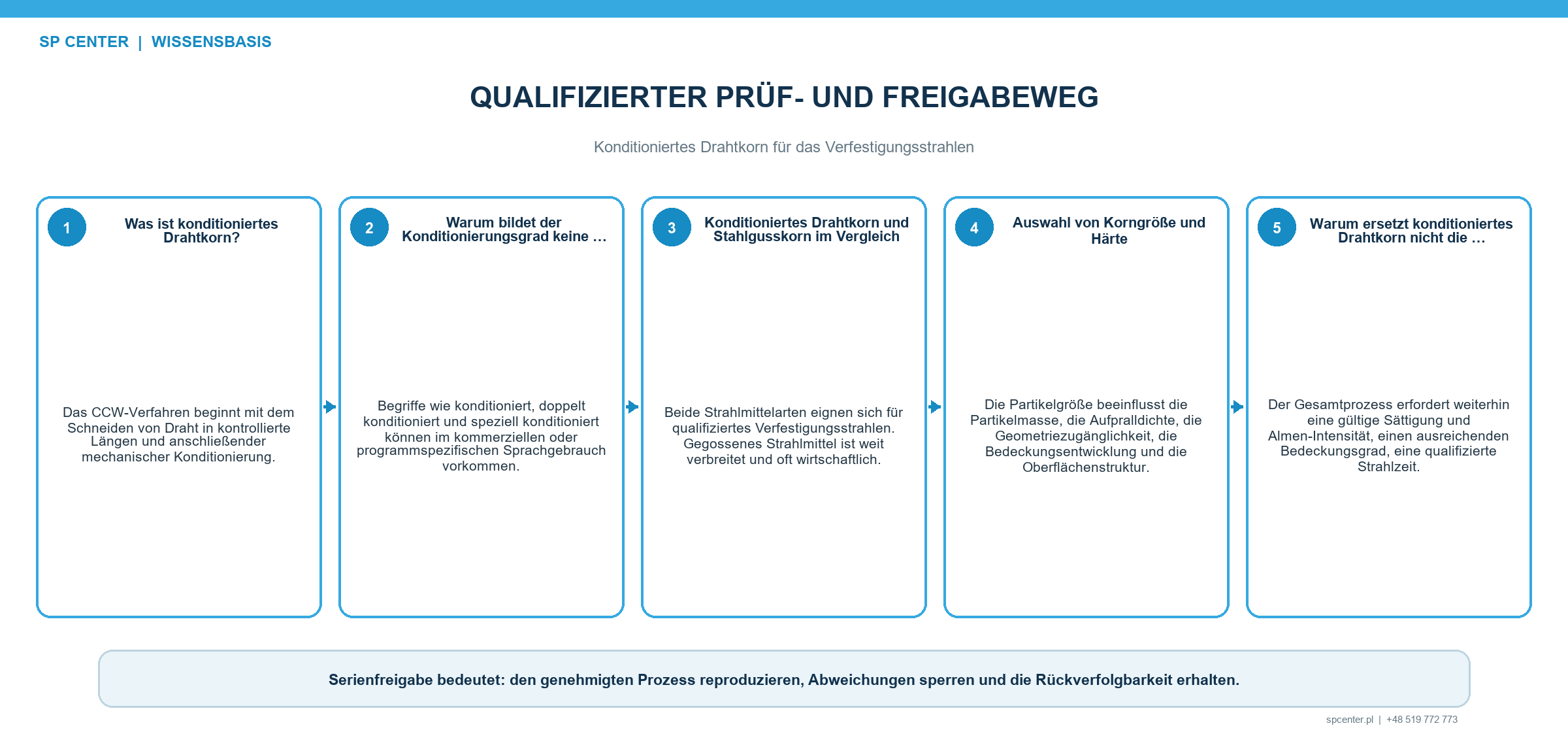

Abbildung 3. Strahlmittelkonformität unterstützt die Prozesslenkung, ersetzt aber weder Intensität noch Bedeckungsgrad oder Bauteilabnahme.

Häufig gestellte Fragen

Was ist konditioniertes Drahtkorn?

Es ist ein aus Draht hergestelltes Strahlmittel, das auf kontrollierte Abmessungen geschnitten und mechanisch konditioniert wird, bis die Korngeometrie den aufgerufenen Anforderungen entspricht. Rohe Schnittzylinder sind nicht automatisch fertiges Strahlmittel.

Ist konditioniertes Drahtkorn immer besser als Stahlgusskorn?

Nein. Beide Arten können einen qualifizierten Prozess unterstützen. Maßgebend sind Spezifikation, Bauteil, Anlage, Geometrie, Kontaminationsstrategie, Oberflächengrenzen sowie die erforderlichen Prozess- und Bauteilnachweise.

Verschleißt konditioniertes Drahtkorn nicht?

Doch. Es kann in einer geeigneten Anlage eine hohe Standzeit erreichen, verschleißt, verformt oder bricht aber weiterhin und kann die Rückführung verlassen. Das Betriebsgemisch muss weiterhin überwacht werden.

Verbessert stärkere Konditionierung immer das Ermüdungsverhalten?

Nein. Der erforderliche Kornzustand folgt der anwendbaren Spezifikation und qualifizierten Route. Das Bauteilverhalten hängt vom Gesamtprozess und dem erzeugten Oberflächenzustand ab.

Belegt die richtige Almen-Intensität den Zustand des Drahtkorns?

Nein. Die Intensität verifiziert eine standardisierte Strahlwirkung. Größe, Kornform, Härte, Betriebsgemisch, Bedeckungsgrad und Oberflächenabnahme benötigen ergänzende Nachweise.

Wann kommt konditioniertes Drahtkorn in Betracht?

Wenn es durch die maßgebenden Anforderungen zugelassen ist und Korngeometrie, Standzeit, Stabilität des Betriebsgemischs, Kontaminationsverträglichkeit oder Lebenszykluskosten für die Bauteil- und Prozessanforderungen sprechen.

Die wichtigsten Punkte

CCW ist eine definierte drahtbasierte Strahlmittelart und kein Sammelbegriff für Schnittzylinder.
Werkstoff, Schnittabmessungen, Konditionierung, Größe und Härte bilden eine Beschaffungsdefinition.
Standzeit unterstützt Stabilität nur bei konformem Betriebsgemisch.
CCW und Stahlgusskorn sind weder allgemein ranggeordnet noch austauschbar.
Strahlmittelkonformität, Almen-Intensität, Bedeckungsgrad und Bauteilabnahme bleiben getrennt.
