Konditionerad klippt tråd för kulpening

Hur trådmaterial, kaplängd, konditionering, hårdhet och styrning av driftblandningen avgör om konditionerad kapad tråd är lämplig för komponentens processupplägg

Konditionerad kapad tråd (CCW) är ett kulpeningsmedium som tillverkas av tråd, kapas till styrda längder och bearbetas mekaniskt tills partikelgeometrin uppfyller de åberopade kraven. Möjliga fördelar är ett styrt material, repeterbar geometri och god hållbarhet. Kulpeningsmediet är inte automatiskt bättre än gjutna kulor och måste väljas med hänsyn till komponenten, utrustningen, intensiteten, täckningsgraden, ytgränserna och den styrande mediespecifikationen.

Figur 1. Konditionerad skuren tråd tillverkas av tråd och avrundas till det partikeltillstånd som krävs enligt den åberopade specifikationen.

Hur tillverkas konditionerad skuren tråd?

Starttråden fastställer materialsammansättning och diameter. Skärlängden påverkar det initiala bildförhållandet. Mekanisk konditionering avrundas sedan de skurna kanterna och ändrar partikeln mot det önskade formtillståndet. En nyskuren cylinder eller ett vinklat fragment är inte automatiskt acceptabelt som färdigt kulpeningsmedium.

Materialfamilj, storlek, hårdhet, konditionering och acceptanskriterier måste komma från den kontrollerade specifikationen. Kommersiella etiketter som konditionerad, dubbelkonditionerad eller specialkonditionerad bör inte behandlas som en universell kvalitetsstege utan en definierad standard och inspektionsmetod.

Varför spelar partikelformen roll?

Rundade och kantiga kontakter belastar ytan olika. Skarpa kanter, avlånga partiklar och sprickfragment kan förändra lokal intryckning, ytråhet, skaderisk och täckningsutveckling. Form är därför en processkontrollegenskap, inte ett kosmetiskt attribut.

Forminspektion ersätter inte storleksmätning, och siktning identifierar inte helt avlånga eller kantiga partiklar. Representativ provtagning, godkänd klassificering, acceptansgränser och en reaktionsplan måste definieras för både leverantörspartiet och den operativa blandningen.

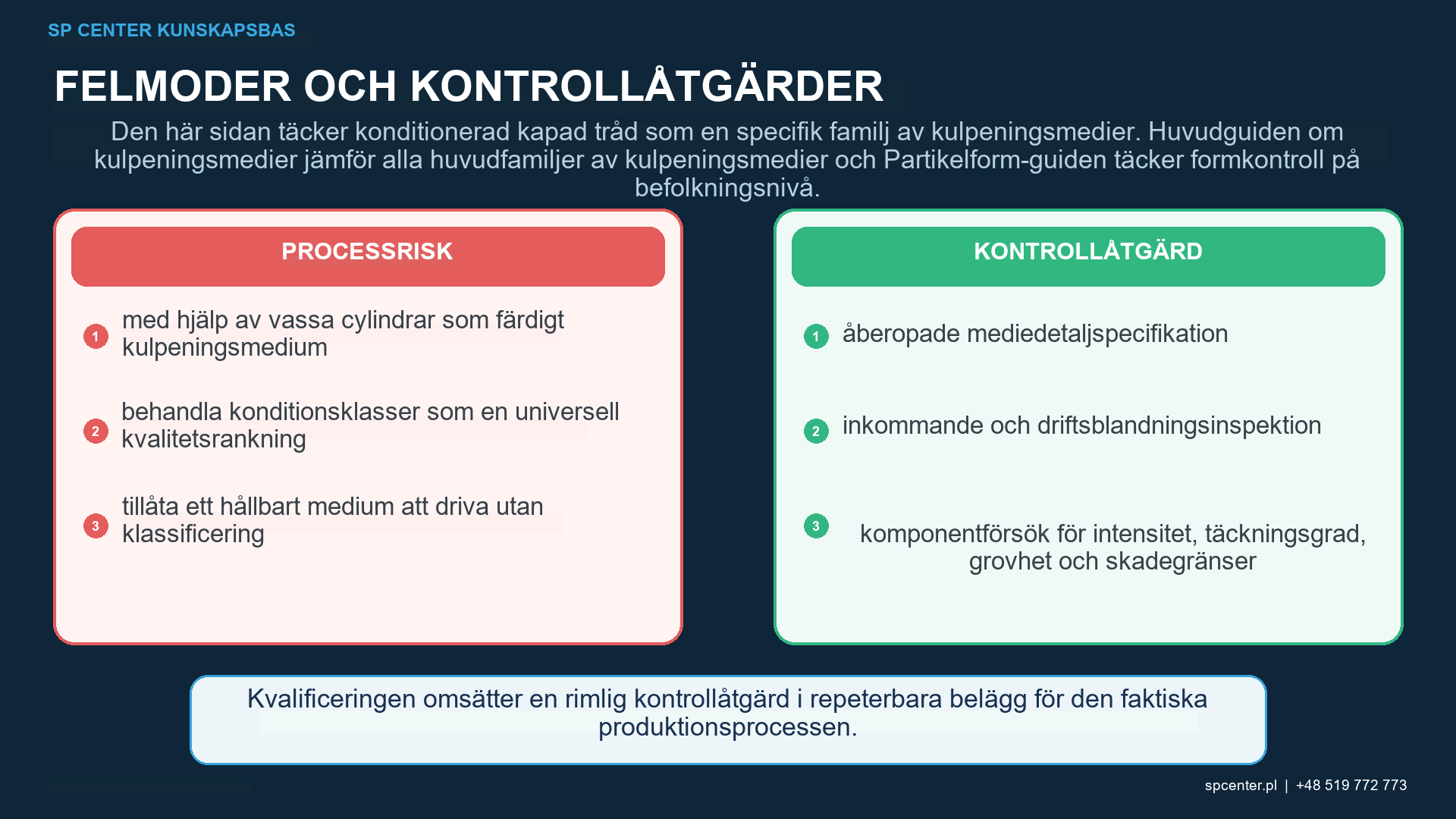

Figur 2. Levererad mediaidentitet och tillståndet hos den recirkulerande operativa blandningen kräver separata underlag.

Vad bidrar hållbarhet med?

Trådbaserade medier kan visa användbar motståndskraft mot brott under lämpliga förhållanden. Långsammare förändringar i storlek och form kan stödja en stabil driftsblandning och minska behovet av påfyllning. Hållbarhet gör inte mediet permanent: upprepad påverkan kan fortfarande orsaka slitage, deformation, brott, bortkörning och kontaminering.

Hållbarhet är värdefull endast medan den aktiva populationen håller sig inom dess godkända storlek, form, hårdhet och renhetsgränser. Inköpspris och förväntad livslängd bör därför utvärderas som kostnad per accepterad del inom det kvalificerade processfönstret.

Hur står sig CCW i jämförelse med gjutna stålkulor?

Grupperna av kulpeningsmedier skiljer sig åt i tillverkningsmetod, ursprunglig partikelgeometri, materialkvaliteter, nedbrytningsbeteende samt tillgängliga storlekar och hårdhetsintervall. Gjutna stålkulor är allmänt tillgängliga och kan vara ekonomiska. Konditionerad kapad tråd kan vara lämplig när styrd geometri och långsiktig stabilitet hos driftblandningen värderas högt. Ingen av grupperna uppfyller automatiskt alla krav, är generellt obligatorisk inom en viss bransch eller kan bytas mot en annan enbart på grundval av nominell storlek.

Vilka specifikationer gäller?

Kontrollerat val	Primär auktoritet eller underlag	Vad som återstår att kvalificera
Kolstål CCW, normal hårdhet	AMS2431/3F vid kontraktuellt åberopande	Storlek, konditionering, utrustning, intensitet och komponentrespons
Kolstål CCW, hög hårdhet	AMS2431/8D vid kontraktuellt åberopande	Godkännande av hårdhetsklass, uppdelning och komponentrespons
Rostfritt stål CCW	AMS2431/4E vid kontraktuellt åberopande	Legering, överföringsrisk, segregation och nedströmskompatibilitet
Val- och användningsvägledning	SAE J441_202206	Avtalsmedier och komponenter acceptans
Produktionsväg	Ritning, processspecifikation och godkänd processplan	Faktisk maskin, driftsblandning, intensitet, täckningsgrad och ytgränser

Tabell 1. Medieidentitet och konditionering kan spåras till de åberopade kraven; mediespecifikationen ersätter inte processkvalificering.

Hur ska storlek och hårdhet väljas?

Storlek påverkar partikelmassa, åtkomst, stötpopulation, täckningsutveckling och ytstruktur. Hårdhet påverkar deformation, formbevarande, brott och interaktion med komponenten. Den största eller hårdaste tillåtna kvaliteten är inte ett standardval. Valet måste ge det erforderliga svaret på kulpeningsstrålen samtidigt som man respekterar geometrin för sämsta åtkomst och komponentytgränser.

Varför spelar driftsblandningen fortfarande roll?

CCW i ett recirkulerande system förändras genom användning och påfyllning. Styr den aktiva storleksfördelningen, partiklarnas tillstånd, otillåtna former, kontaminering och klassificerarens funktion. Ett leverantörsintyg stöder mottagningskontrollen men visar inte att mediepopulationen i maskinen förblir inom det kvalificerade tillståndet.

Hur kvalificeras ett processupplägg med konditionerad kapad tråd (CCW)?

Kvalificeringsstadium	Beslut som krävs
Kravgranskning	Bekräfta grupp av kulpeningsmedier, material, hårdhet, storlek, konditionering och revisionshierarki
Komponentgranskning	Bedöm material, värmebehandling, geometri, åtkomst, kontaminering och ytgränser
Utrustningsgranskning	Bekräfta dosering, acceleration, återhämtning, klassificering och segregeringskapacitet
Processutveckling	Upprätta mättnadskurva, Almenintensitet, täckningsgrad och kvalificerad exponering
Seriell mediekontroll	Definiera gränser för leverantörsparti, provtagning av driftsblandning, påfyllning och reaktion
Komponentacceptans	Verifiera gränser, täckningsgrad, yttillstånd och åberopade dimensioner eller ytjämnhet
Ändringskontroll	Granska en annan familj, kvalitet, leverantör, konditioneringstillstånd eller utrustningskonfiguration före användning

Tabell 2. Utmärkta medier kan inte kompensera för en okvalificerad maskinkonfiguration eller otillräcklig komponentacceptans.

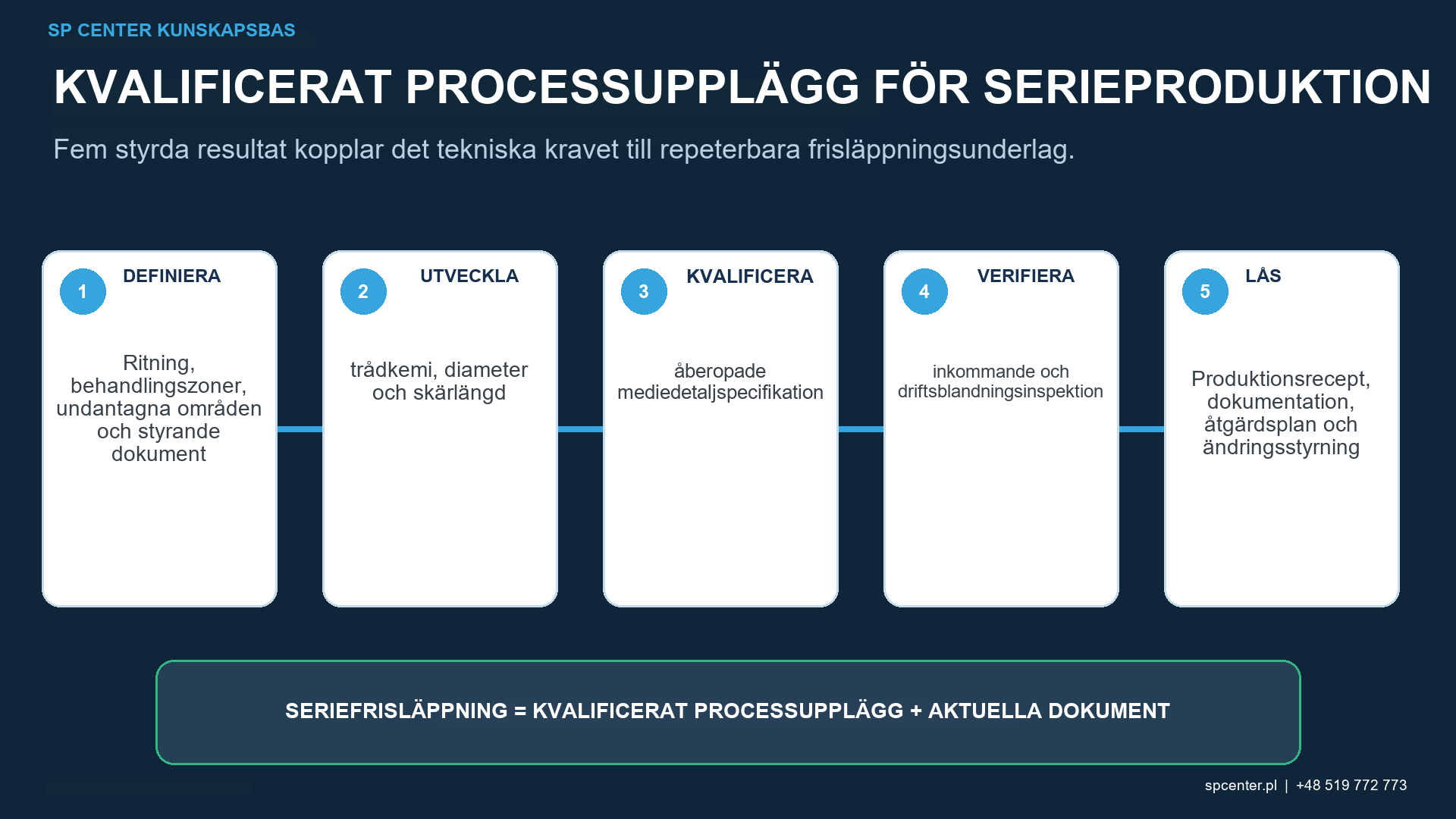

Figur 3. Medieöverensstämmelse stöder processkontroll men ersätter inte intensitet, täckningsgrad eller komponentacceptans.

Vanliga frågor

Vad är konditionerad kapad tråd för kulpening?

Det är trådderiverat kulpeningsmedium som skärs till kontrollerade dimensioner och mekaniskt konditioneras så att partikelgeometrin uppfyller de åberopade kraven. Råa cylindrar, som de är skurna, är inte automatiskt acceptabla färdiga kulpeningsmedier.

Är konditionerad kapad tråd alltid bättre än gjutna stålkulor?

Nej. Båda familjerna kan stödja kvalificerad kulpening. Valet beror på den styrande specifikationen, komponenten, utrustningen, geometrin, kontamineringsstrategin, ytgränserna och den totala processunderlagen.

Eliminerar konditionerad kapad tråd slitaget hos kulpeningsmediet?

Nej. Det kan ge användbar hållbarhet i ett lämpligt system, men partiklar slits fortfarande, deformeras, går sönder eller lämnar återvinningssystemet. Driftsblandningen förblir föremål för kontroll.

Förbättrar mer konditionering alltid utmattningsprestanda?

Nej. Det erforderliga partikeltillståndet definieras av den tillämpliga specifikationen och det kvalificerade processupplägget. Komponentens prestanda beror på hela processen och det resulterande yttillståndet.

Bevisar korrekt Almenintensitet CCW-tillstånd?

Nej. Intensitet verifierar ett standardiserat strömsvar. Mediestorlek, form, hårdhet, driftsblandningsförhållanden, komponenttäckning och yttäckande egenskaper kräver kompletterande underlag.

När bör konditionerad skuren tråd övervägas?

Överväg det när de styrande kraven tillåter det och kontrollerad partikelgeometri, hållbarhet, driftsblandningsstabilitet, kontamineringskompatibilitet eller livscykelkostnad stöder komponentvägen.

Viktiga slutsatser

CCW är en definierad trådbaserad grupp av kulpeningsmedier, inte ett generiskt namn för skurna cylindrar.
Material, skurna dimensioner, konditionering, storlek och hårdhet utgör en upphandlingsdefinition.
Hållbarhet stöder stabilitet endast medan driftsblandningen förblir konform.
CCW och gjutstålskulor är inte universellt rangordnade eller utbytbara.
Medieöverensstämmelse, Almenintensitet, täckningsgrad och komponentacceptans förblir separata.
