Śrut ceramiczny to rodzina zaprojektowanych, zaokrąglonych medium do kulowania — zwykle opartych na układach z tlenku cyrkonu. Może być atrakcyjny, gdy znaczenie mają zanieczyszczenia żelazem, drobne cechy geometryczne, kontrolowana wielkość cząstek lub ograniczenia dotyczące integralności powierzchni. Nie stanowi uniwersalnego ulepszenia względem śrutu stalowego. Dopuszczony skład, gatunek, wariant urządzeń i cały proces muszą zostać zakwalifikowane dla danego elementu.

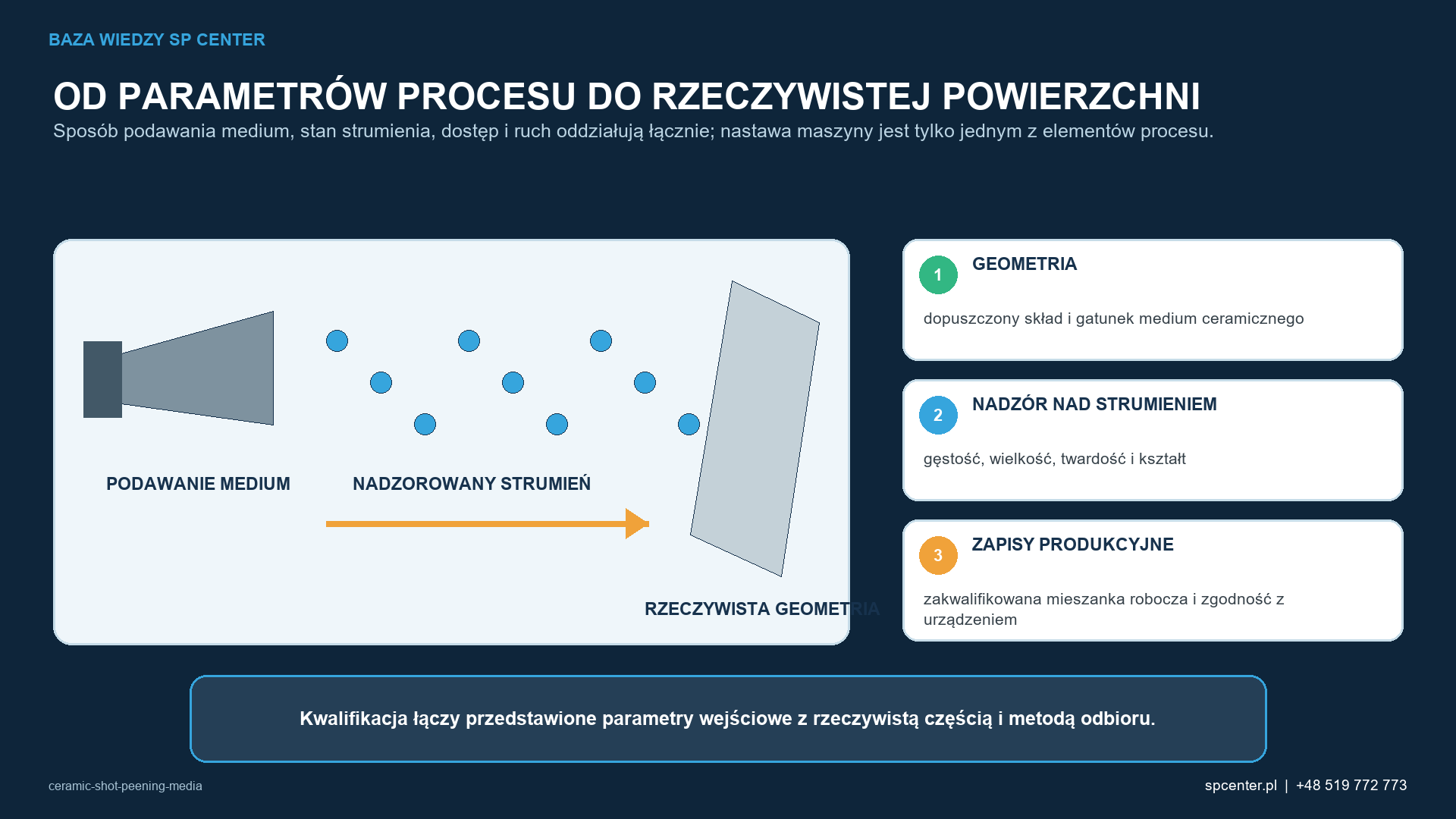

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących ceramicznych medium do kulowania. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Czym jest śrut ceramiczny, a czym nie jest?
Śrut ceramiczny składa się z zaprojektowanych, zaokrąglonych cząstek przeznaczonych do wielokrotnych uderzeń w kontrolowanym kulowaniu. Nie należy go mylić z kanciastym grysem ceramicznym używanym do obróbki strumieniowo-ściernej ani traktować jako zamiennego z kulkami szklanymi. Norma SAE J1830_202310 obejmuje właściwości śrutu ceramicznego na bazie tlenku cyrkonu, w tym skład chemiczny, mikrostrukturę, gęstość, twardość, wielkość, kształt i wygląd.
UWAGA TERMINOLOGICZNA „Śrut ceramiczny” nie są jednym materiałem. Rodziny i gatunki na bazie tlenku cyrkonu mogą różnić się składem, gęstością, twardością, zakresem wielkości i zachowaniem podczas uderzenia.
Gdzie śrut ceramiczny mogą być użyteczne?
| Czynnik decydujący o zastosowaniu | Potencjalny powód rozważenia śrutu ceramicznego | Zakres kwalifikacji |
|---|---|---|
| Tytan i inne stopy metali nieżelaznych | Ograniczyć konkretne ryzyko przeniesienia zanieczyszczeń żelaznych ze śrutu stalowego. | Nadal obowiązują wymagania dotyczące czystości, dozwolonego medium i zgodności z dalszymi operacjami. |
| Drobne lub skomplikowane cechy geometryczne | Kontrolowane małe frakcje mogą poprawić dostęp i zwiększyć liczbę uderzających cząstek. | Odbicie medium nie może zastąpić dostępu dyszy, kontroli ruchu ani dowodów pokrycia powierzchni. |
| Elementy wrażliwe na stan powierzchni | Zakwalifikowany gatunek może zapewnić kontrolowaną reakcję powierzchni. | Nadal należy kontrolować chropowatość, zawinięcia materiału, wbite cząstki i uszkodzenia. |
| Twarde materiały lub potrzeba uzyskania wyższej intensywności | Specjalistyczne gatunki ceramiczne o większej gęstości mogą poszerzyć praktyczny zakres zastosowań. | Wymagane jest potwierdzenie zdolności urządzenia oraz wyniki badań części; nie istnieje uniwersalna równoważność. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Są to przesłanki do oceny śrutu ceramicznego, a nie gwarantowane rezultaty.
Co inżynierowie powinni wiedzieć o śrucie ceramicznym w porównaniu ze śrutem stalowym?
| Czynnik decyzyjny | Śrut ceramiczny | Śrut stalowy |
|---|---|---|
| Gęstość i masa uderzającej cząstki | Często niższa niż w przypadku stali konwencjonalnej, lecz zależna od gatunku. | Zazwyczaj większe przy porównywalnej objętości cząstek. |
| Ryzyko zanieczyszczenia | Może ograniczyć ryzyko przenoszenia medium żelaznego. | Może być nieodpowiednie tam, gdzie przenoszenie żelaza jest niedozwolone. |
| Rozmiar a drobne elementy geometryczne | Mogą być dostępne kontrolowane drobne frakcje. | Szeroka dostępność przemysłowa; możliwość dotarcia nadal zależy od rozmiaru. |
| Koszt i cykl życia | Cena zakupu może być wyższa; koszt całkowity zależy od trwałości i wpływu na dalsze operacje. | Często ekonomiczne i powszechnie dostępne. |
| Specyfikacja | Stosuj wyłącznie dozwoloną rodzinę i gatunek medium ceramicznego. | Stosuj wyłącznie dozwoloną rodzinę i gatunek medium stalowego. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Żadna z rodzin nie jest uniwersalnie lepsza; rozstrzygają nadrzędne wymaganie i wynik zakwalifikowanego procesu na elemencie.
Rysunek 2. Zastąpienie medium zmienia wzajemnie powiązane zmienne procesu i wymaga odpowiedniego przeglądu oraz kwalifikacji.
Wymagania te oznaczają, że weryfikacja dostawcy i specyfikacji, nadzór nad stanem medium i mieszaniną roboczą oraz próby Almena, pokrycia powierzchni i integralności powierzchni na reprezentatywnej geometrii muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Dlaczego gęstość ma znaczenie — bez narzucania gotowych nastaw procesu?
Przy tej samej średnicy nominalnej i prędkości masa cząstki zależy od gęstości materiału. Cząstka o mniejszej gęstości nie przekazuje więc takiego samego pędu ani energii kinetycznej jak cząstka o większej gęstości przy pozostałych identycznych założeniach. Rzeczywisty efekt kulowania zależy również od rozkładu wielkości, prędkości, przepływu, twardości, kształtu, kąta uderzenia i ruchu części. Na podstawie ciśnienia w maszynie ani prędkości koła rzutowego nie można wyznaczyć uniwersalnej równoważności medium ceramicznego i stalowego.
Co inżynierowie powinni wiedzieć o tym, że stan medium nadal podlega kontroli produkcyjnej?
- Kontrolować zatwierdzony rozkład wielkości i mieszaninę roboczą medium.
- Skontrolować kształt, pęknięte cząstki i niedopuszczalne wady według obowiązujących kryteriów.
- Należy określić uzupełnianie, klasyfikację i usuwanie materiału o zbyt małym rozmiarze.
- Zapobiegać zanieczyszczeniom krzyżowym między systemami różnych rodzajów medium a urządzeniami.
- Zweryfikować pomiar przepływu medium i zgodność układu odzysku.
- Zmiany składu, gatunku lub istotne zmiany wielkości należy objąć zarządzaniem zmianami.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o ograniczeniach urządzeń i geometrii?
Cząstki ceramiczne również zużywają się i pękają. Ich podawanie, odzysk i separacja mogą przebiegać inaczej niż w przypadku medium metalicznego, a nie każdy układ pneumatyczny lub wirnikowy nadaje się do każdego gatunku. Silne odbicie może w niektórych geometriach ułatwiać redystrybucję medium, ale nie dowodzi uzyskania pokrycia w zacienionych strefach u nasady, zagłębieniach ani promieniach przejściowych.
| Pytanie przed dopuszczeniem | Wymagane potwierdzenie |
|---|---|
| Czy to medium jest wyraźnie dopuszczone? | Rysunek, specyfikacja procesu i wymagania klienta przekazane w łańcuchu dostaw. |
| Czy urządzenia mogą je podawać i odzyskiwać w sposób powtarzalny? | Próba urządzenia oraz kontrole stabilności przepływu, odzysku i klasyfikacji. |
| Czy dociera do geometrii krytycznej? | Opracowanie pokrycia powierzchni na rzeczywistej lub zatwierdzonej cesze reprezentatywnej. |
| Czy powierzchnia części jest dopuszczalna? | Przywołane kontrole integralności i chropowatości powierzchni, wymiarów oraz zanieczyszczeń. |
| Czy proces jest powtarzalny? | Dokumentacja potwierdzająca nasycenie/intensywność, zakwalifikowana ekspozycja i plan monitorowania produkcji seryjnej. |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 3. Karta danych medium nie może zastąpić kwalifikacji elementu i procesu.

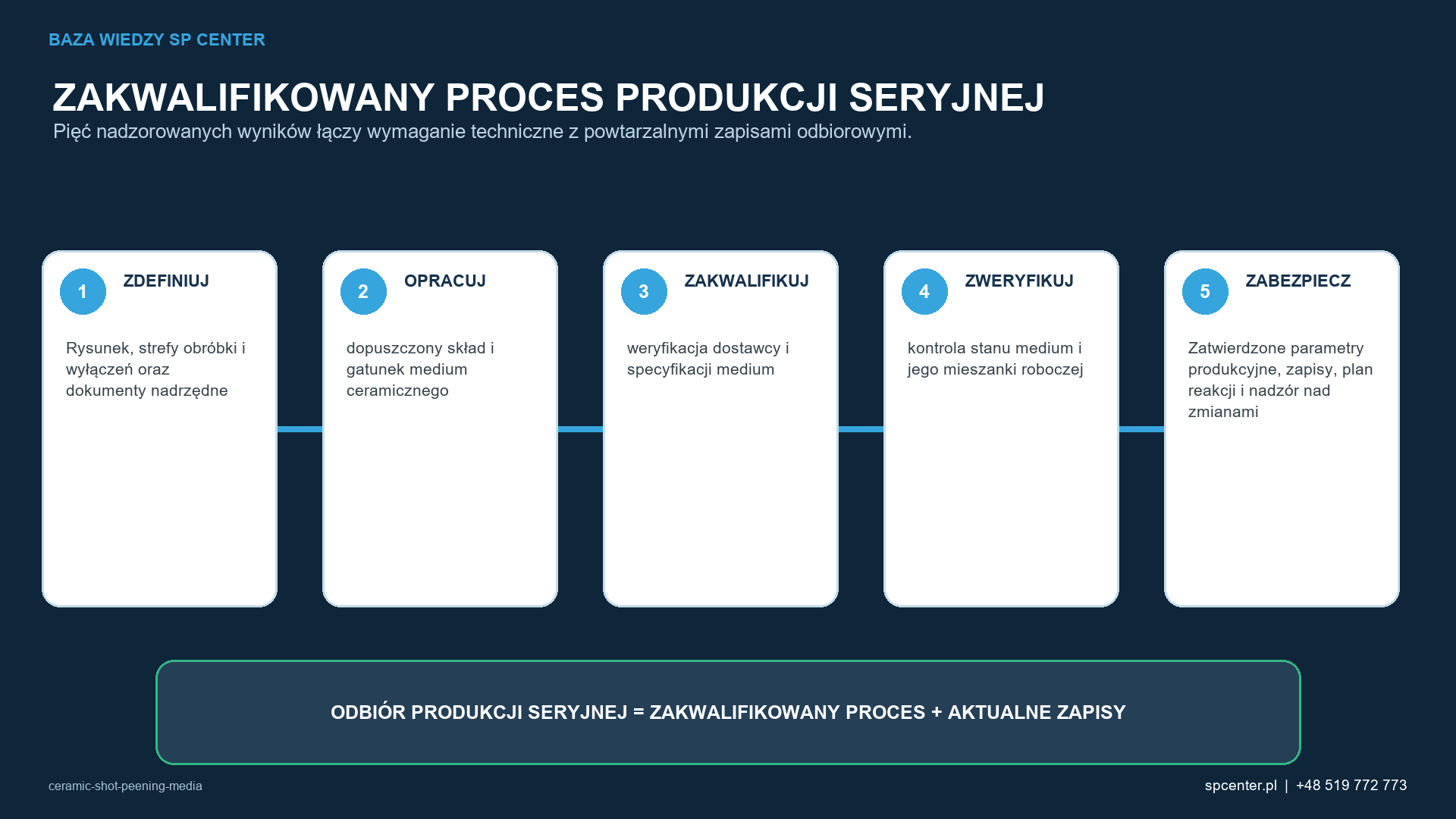

Jak wygląda praktyczna sekwencja kwalifikacji?
- Potwierdź obowiązujące wymaganie i dopuszczoną specyfikację ceramicznego medium.
- Dobierz początkowy skład/gatunek i rozmiar na podstawie potrzeb części, a nie twierdzeń marketingowych.
- Zweryfikować zgodność wyposażenia, przepływ medium oraz środki kontroli odzysku i zanieczyszczeń.
- Ustalić intensywność Almena zgodnie z wymaganą procedurą wyznaczania nasycenia.
- Opracować sposób uzyskania pokrycia oraz zakwalifikowaną ekspozycję produkcyjną na odpowiedniej geometrii.
- Ocenić integralność powierzchni, chropowatość i wymiary, jeżeli jest to wymagane.
- Należy ostatecznie ustalić zatwierdzoną mieszaninę roboczą medium, częstotliwość kontroli i plan reakcji.
Jak należy zakwalifikować i zamówić ceramiczne medium do kulowania — zastosowania i ograniczenia?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku ceramicznych medium do kulowania, ich zastosowań i ograniczeń, przegląd techniczny powinien obejmować dopuszczony skład i gatunek ceramiki, gęstość, rozmiar, twardość i kształt, zakwalifikowaną mieszaninę roboczą medium oraz zgodność z wyposażeniem. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.

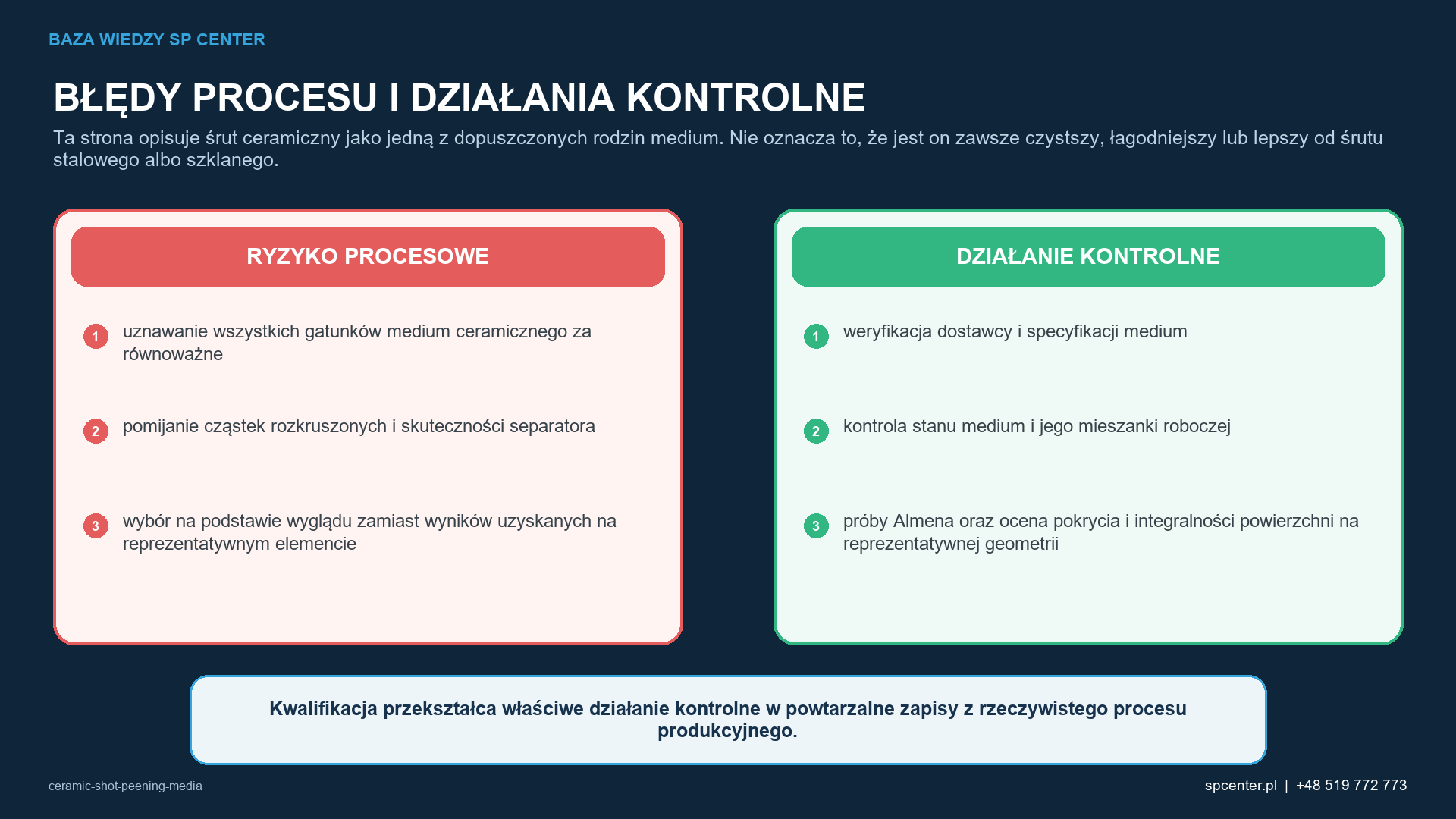

Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: traktowanie wszystkich gatunków ceramiki jako równoważnych, pomijanie rozkruszonych cząstek i skuteczności separatora oraz dokonywanie wyboru na podstawie wyglądu zamiast wyników badań części. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do dopuszczalnego składu i gatunku medium ceramicznego oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 4. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat ceramicznych medium do kulowania — ich zastosowań i ograniczeń — wymagają sprostowania?
SPRAWDŹ „Śrut ceramiczny jest zawsze lepszy od śrutu stalowego”. Fałsz. Przydatność zależy od konkretnej części i wymagań.
SPRAWDŹ „Śrut ceramiczny nie mogą zanieczyścić części”. Fałsz. Mogą ograniczyć określone ryzyko przeniesienia żelaza, lecz nadal obowiązują wymagania dotyczące czystości i kontroli medium.
SPRAWDŹ „Śrut ceramiczny nie powoduje chropowatości”. Fałsz. Kulowanie odkształca plastycznie powierzchnię.
SPRAWDŹ „Odbicie medium gwarantuje pokrycie we wnękach”. Fałsz. Pokrycie należy wykazać.
SPRAWDŹ „Program dla śrutu stalowego można ponownie wykorzystać bez zmian”. Fałsz. Zmiana medium zmienia warunki realizacji procesu.
Często zadawane pytania o ceramiczne medium do kulowania — zastosowania i ograniczenia
Czym jest ceramiczne medium do kulowania?
Śrut ceramiczny to rodzina zaprojektowanych, zaokrąglonych medium do kulowania — zwykle opartych na układach z tlenku cyrkonu. Może być atrakcyjny, gdy znaczenie mają zanieczyszczenia żelazem, drobne cechy geometryczne, kontrolowana wielkość cząstek lub ograniczenia dotyczące integralności powierzchni.
Czy śrut ceramiczny jest lepszym medium do kulowania niż śrut stalowy?
Śrut ceramiczny jest lepszym wyborem tylko wtedy, gdy zezwalają na niego obowiązujące wymagania, a próby wykazują przewagę dla konkretnego elementu, urządzeń i kryteriów akceptacji. Gęstość, twardość, wielkość, ryzyko zanieczyszczenia, rozpad i koszt należy oceniać łącznie.
Czy śrut ceramiczny eliminuje ryzyko zanieczyszczenia metalami?
Śrut ceramiczny może wyeliminować jedno źródło przenoszenia żelaza, lecz nie dowodzi to, że proces jest wolny od zanieczyszczeń. Historia urządzeń, układy odzysku, magazynowanie, obsługa i nadzór nad przezbrojeniem nadal wymagają kwalifikacji.
Jakie zmienne wpływają na działanie ceramicznych medium do kulowania?
Proces kulowania śrutem ceramicznym zależy od dopuszczonego składu i gatunku ceramiki, gęstości, wielkości, twardości i kształtu, zakwalifikowanej mieszaniny roboczej medium oraz zgodności z urządzeniami. Nadzorowany proces produkcyjny musi również obejmować nadzór nad weryfikacją dostawcy i specyfikacji, stanem medium i mieszaniny roboczej, a także próby intensywności Almena, pokrycia i integralności powierzchni na reprezentatywnej geometrii.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność ceramicznego medium do kulowania?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł opisuje śrut ceramiczny jako jedną z dozwolonych rodzajów medium. Nie stwierdza, że śrut ceramiczny jest zawsze czystszy, łagodniejszy ani lepszy od śrutu stalowego lub szklanego.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące ceramicznego medium do kulowania?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do ceramicznych medium do kulowania?
Mające zastosowanie dokumenty zależą od umowy i części. W niniejszym przewodniku sprawdzono informacje wydawców dotyczące SAE J1830_202310, AMS2431E, AMS2431/7C i AMS2431/9A, jednak wiążące pozostają wydania przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące ceramicznego medium do kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Śrut ceramiczny jest zaprojektowanym, zaokrąglonym medium do kulowania, a nie kanciastym grysem do obróbki strumieniowo-ściernej.
- Medium na bazie tlenku cyrkonu jest dostępne w różnych składach i klasach gęstości.
- Śrut ceramiczny stosuj tylko wtedy, gdy rozwiązuje określony problem inżynierski i jest dozwolony.
- Nie wnioskuj o właściwościach użytkowych elementu wyłącznie na podstawie właściwości podanych przez dostawcę.
- Po zmianie medium ponownie ustalić intensywność, pokrycie/ekspozycję, kryteria akceptacji powierzchni i środki nadzoru nad wyposażeniem.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Medium do kulowania: kompletny przewodnik po doborze
- Kulowanie śrutem stalowym
- Wielkość śrutu w kulowaniu: wpływ na intensywność, pokrycie i chropowatość
- Twardość śrutu w kulowaniu: jak dobrać ją do materiału części?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE International, AMS2431E, Medium do kulowania — wymagania ogólne (2023).
3. SAE International, AMS2431/7C, Medium do kulowania — śrut ceramiczny (2021).
6. SAE International, AMS2430U, Kulowanie (2018).
7. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
8. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
9. SAE J2441_202511, Kulowanie
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
