Välj den tillåtna keramiska familjen och kvaliteten, kvalificera hela kulpeningsmedium-maskin-komponentsystemet och kontrollera den cirkulerande driftsblandningen.
Keramiska kulor är ett konstruerat rundat medium för kontrollerad kulpening, inte en universell uppgradering från stålkulor och inte vinklade keramiska korn för slipblästring. Det kan vara användbart när de styrande kraven tillåter det och ett definierat behov – såsom kontroll av järnöverföring, en fin egenskap eller ett visst processfönster – demonstreras. Sammansättning, kvalitet, storlek, densitet, hårdhet, form, driftsblandning, utrustningskompatibilitet och komponentacceptans måste behandlas som ett kvalificerat system.
Vad är keramiska kulor – och vad är det inte?

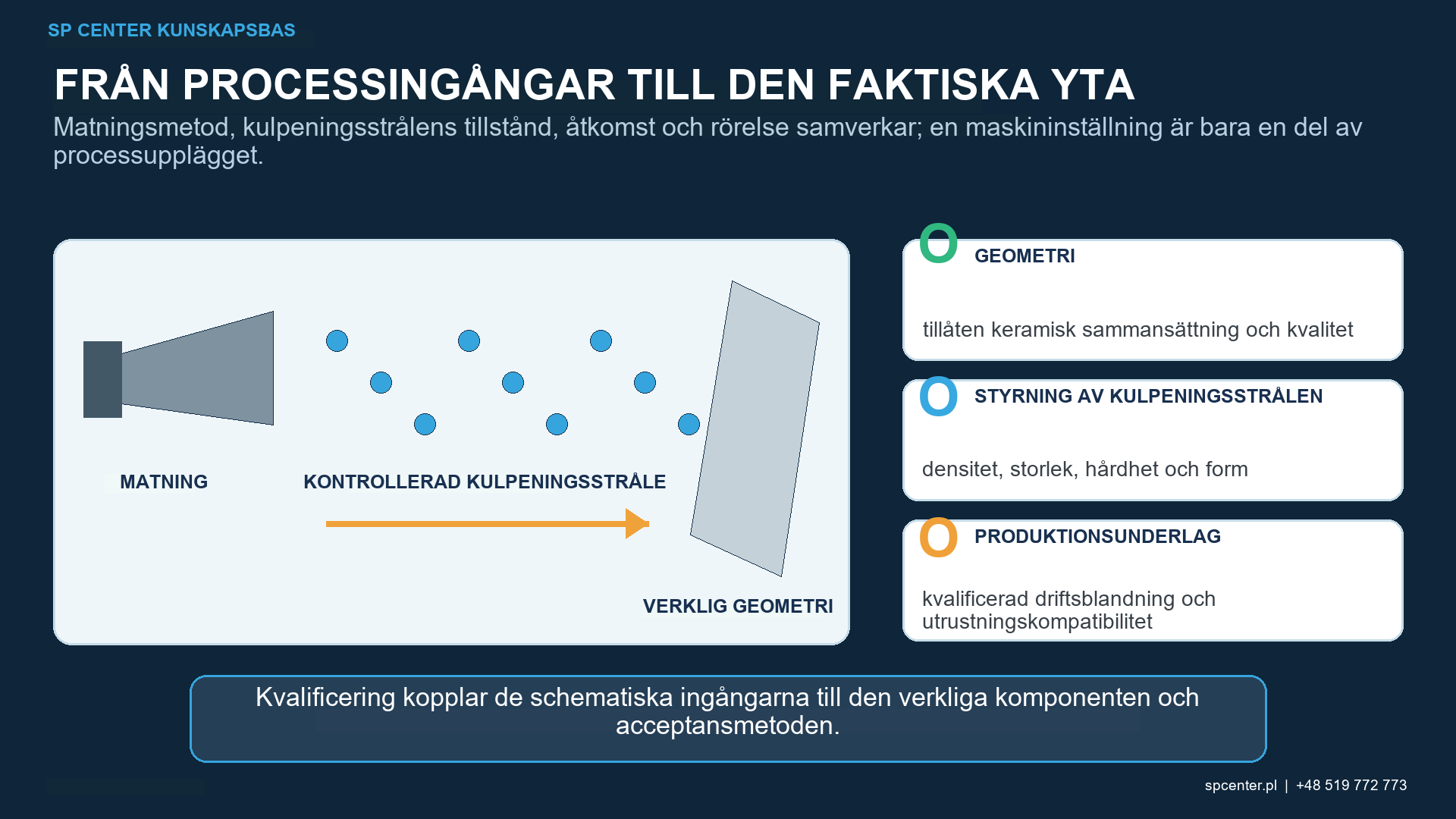

SAE J1830_202310 omfattar egenskaper som kemisk sammansättning, mikrostruktur, densitet, hårdhet, storlek, form och utseende hos zirkoniabaserade keramiska kulor. AMS2431 anger allmänna inköpskrav, medan detaljspecifikationerna för keramiska medier beskriver särskilda grupper av kulpeningsmedier. Av utgivarnas offentliga omfattningsbeskrivningar framgår att ceria- respektive yttria-stabiliserad zirkonia är skilda inköpskategorier.
De generiska orden keramiska medier fastställer inte sammansättning, densitetsklass, storlek eller acceptanskriterium. Keramiska kulor är inte heller utbytbara mot glaskulor, stålkulor eller kantigt keramiskt blästermedel. Varje byte påverkar flera kopplade processvariabler.
| Urvalsfråga | Varför det är viktigt | Nödvändiga underlag |
|---|---|---|
| Vilken keramisk sammansättning och kvalitet är tillåtna? | Specifikationerna för keramiska kulor av ceria-stabiliserad zirkonia, yttria-stabiliserad zirkonia och andra keramiska grupper av kulpeningsmedier är inte utbytbara beteckningar | Ritning, processspecifikation, vidareförda kundkrav och tillämplig upphandlingsspecifikation |
| Vilken storlek och storleksfördelning krävs? | Storlek påverkar massa, åtkomst, avtryckspopulation, klassificering och uppnåelig intensitet | Godkänd nominell storlek, inkommande inspektion och gränsvärden för driftsblandning |
| Vilken densitet och hårdhet gäller? | De påverkar slagrespons och kulpeningsmedium-/komponentslitage men definierar inte enbart prestanda | Leverantörscertifiering och verifiering som krävs enligt den åberopade specifikationen |
| Vilka kriterier för form och utseende gäller? | Frakturerade, kantiga, smälta eller på annat sätt icke överensstämmande partiklar kan förändra ytresponsen | Godkända provtagnings-, berednings-, förstorings-, klassificerings- och acceptanskriterier |
| Vilka kontamineringsgränser gäller? | Keramiska medier kan minska en järnöverföringskälla men kan fortfarande bära främmande material | Dedikerade/omställningskontroller, utrustningshistorik, renlighet och komponentacceptans |
Tabell 1. Medieidentiteten måste vara tydlig och kopplad till kontrollerade krav och underlag.
När kan keramiska kulor vara tekniskt lämpliga?
En keramisk kvalitet kan utvärderas för titan eller andra kontamineringskänsliga legeringar när överföring från stålmedium är en definierad risk. Finkontrollerade storlekar kan stödja arbete på små eller invecklade egenskaper. En viss densitets-, hårdhets- eller hållbarhetsklass kan också stödja ett processfönster som inte kan uppnås robust med ett annat tillåtet medium.
Detta är utvärderingsskäl, inte garanterade resultat. Keramiska partiklar deformeras, slits eller spricker fortfarande; de kan ändra grovhet, bädda in främmande material eller skada en känslig yta. Komponentmaterial, värmebehandling, geometri, inkommande ytbehandling och nedströmsoperationer förblir en del av beslutet.
Hur står sig keramiska kulor i jämförelse med stålkulor?
| Beslutsfaktor | Keramiskt kulpeningsmedium | Stålkulor | Teknisk gräns |
|---|---|---|---|
| Sammansättning | Konstruerad keramisk familj och kvalitet | Specificerad stålsammansättning och tillverkning | Använd endast en grupp av kulpeningsmedier som uttryckligen är tillåten enligt det styrande kravet |
| Densitet och partikelmassa | Kvalitetsberoende; vanligtvis annorlunda än stål | Vanligtvis högre för samma partikelvolym, beroende på de faktiska kvaliteterna | Återställ processresponsen; Omvandla inte tryck eller hjulhastighet med en universell faktor |
| Fina storlekar och funktionsåtkomst | Finkontrollerade kvaliteter kan vara tillgängliga | Industriella sortiment är allmänt tillgängliga | Partikelstorleken övervinner inte blockerad siktlinje eller ger täckningsgrad |
| Järnöverföring | Kan avlägsna stålskott som en direkt källa | Kan vara förbjudet för kontamineringskänsliga delar | Maskinhistorik, återvinning, hantering och omställning förblir en del av kontamineringskontrollen |
| Nedbrytning och separation | Slitage-/brottbeteende är kvalitets- och maskinberoende | Slitage och formnedbrytning kräver också kontroll | Driftsblandning, klassificerare och kasseringsgränser måste passa den valda kulpeningsmedium |
| Kommersiellt beslut | Inköpspris och livscykel kan skilja sig åt | Ofta allmänt tillgänglig | Jämför kvalificerad total processkostnad, inte enbart pris per kilogram |
Tabell 2. Ingen grupp av kulpeningsmedier är generellt överlägsen; det styrande kravet och det kvalificerade resultatet på komponenten är avgörande.
För lika nominell diameter och hastighet varierar partikelmassan med materialdensiteten. Momentum och kinetisk energi kan därför inte antas vara lika. Verkligt svar beror också på storleksfördelning, partikelhastighet, hårdhet, form, anslagsvinkel, lokalt flöde och komponentrörelse. Det finns ingen universell tryck-, massflödes- eller hjulhastighetsomvandling från stål till keramiska medier.
Varför är operativ blandning en produktionskontroll?
Ett överensstämmande inkommande parti är bara startpopulationen. Under cirkulationen fylls kulpeningsmedium på, slits ut, spricker, klassificeras och tas bort. Den resulterande operativa blandningen kan skilja sig åt i storleksfördelning, formpopulation och främmande material. Dess gränser, provtagningsmetod, inspektionsfrekvens och reaktionsplan måste följa den åberopade specifikationen och den kvalificerade processen.
| Kontrollnivåer | Vad som ska övervakas | Typisk reaktionstrigger |
|---|---|---|
| Inkommande parti | Identitet, certifiering, storlek, form/utseende och andra åberopade egenskaper | Felaktig kvalitet, skadad förpackning, misslyckat prov eller ofullständig spårbarhet |
| Lagring och överföring | Segregering, renlighet, behållare, etiketter och utrustningsprocessupplägg | Blandad identitet, öppen kontamineringsväg eller icke godkänd övergång |
| Driftsblandning | Storleksfördelning, oacceptabla former, sprickor, främmande material och påfyllning | Gränsöverskriden, trendförskjutning eller oförklarlig intensitets-/ytförändring |
| Klassificerare och återvinning | Separationseffektivitet, siktar, lufttvätt, magneter där så är tillämpligt och kvarhållet främmande material | Bypass, slitage, blockerad sikt, instabil retur eller misslyckad testning |
| Leverans | Massflöde, tryck-/hastighetskontroll, munstyckes- eller hjultillstånd och larm | Instabilt flöde, kalibreringsfel, sliten leveranshårdvara eller larm |
| Komponentutgång | Intensitet, täckningsgrad av egenskaper, yttillstånd, renhet och dimensioner enligt anvisningar | Avvikelse eller förlust av etablerad korrelation |
Tabell 3. Kontroll av inkommande parti, utrustningstillstånd och kontroll av driftsblandning minskar olika risker.

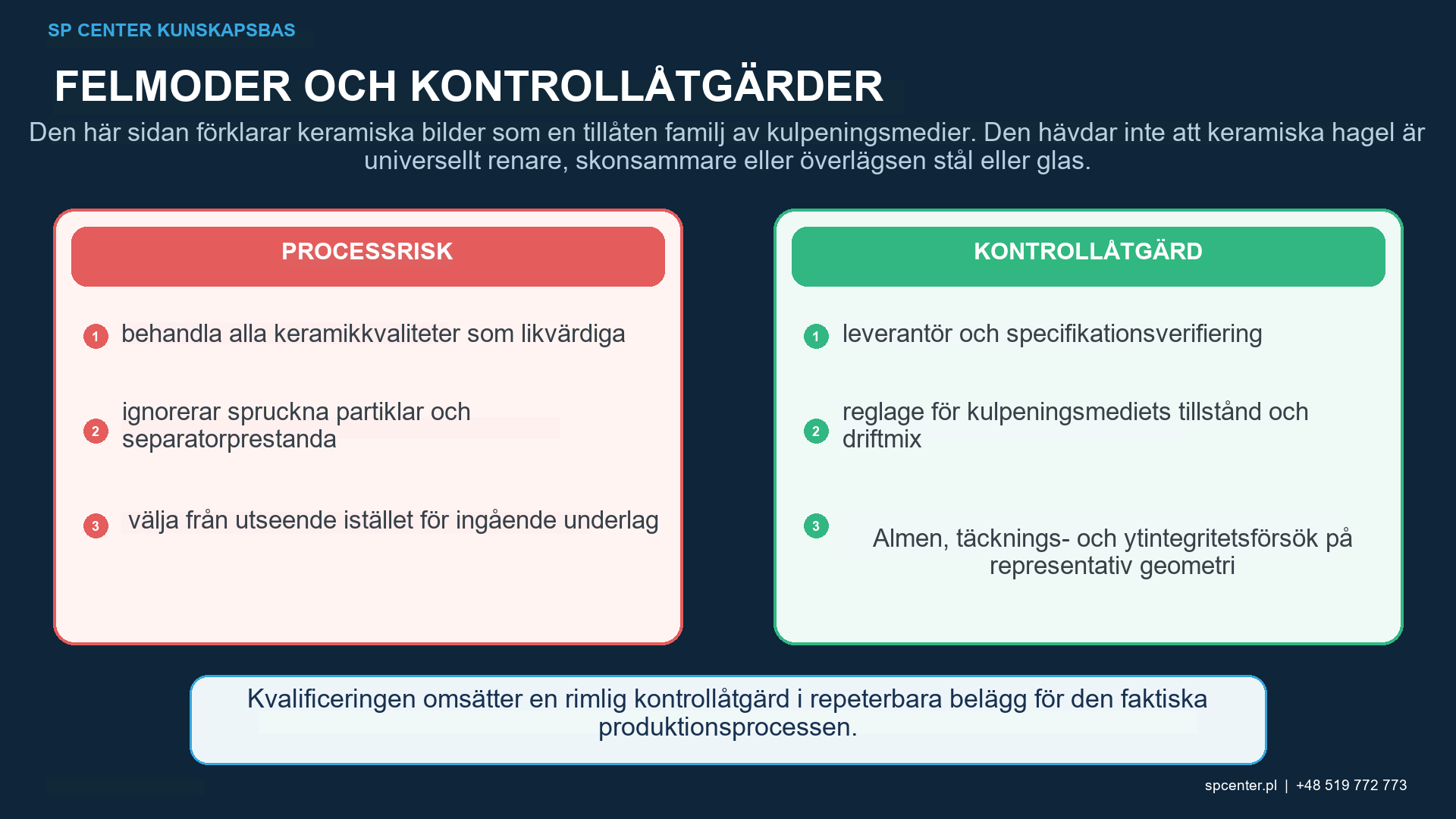

Vad kan gå fel med sprickor eller keramiska medier av fel storlek?
Otillåtna kantiga fragment eller en förändrad storleksfördelning kan ändra den lokala anslagsverkan, utvecklingen av täckningsgraden, ytmarkeringen och återvinningssystemets funktion. En alltför hög andel underkorn kan tyda på nedbrytning eller ineffektiv klassificering; kvarhållna överkorn eller sammansmälta partiklar kan medföra en annan skaderisk. Hitta inte på visuella gränser: använd det styrande dokumentets kriterier för provtagning, beredning, förstoring, klassificering och acceptans.
Där kontaminering är viktig, definiera vad som är förbjudet, hur utrustningens historik kontrolleras och hur renlighet verifieras. Ett dedikerat processupplägg kan minska risken för övergång, men ensam dedikering bevisar inte kulpeningsmedium- eller komponentöverensstämmelse.
Är alla kulpeningsmaskiner kompatibla med keramiska kulor?
Nej. Leveransstabilitet, flöde av kulpeningsmediumsmätning, munstycks- eller hjulslitage, återvinning, separatorprestanda, spärrning och rengöring kan variera beroende på kvalitet och storlek. Luftblästrings- och hjulutrustning använder olika leveranssystem; ingetdera kan antas vara lämpligt utan en dokumenterad utrustnings- och processbedömning.
Hög återhämtning kan underlätta omfördelning i vissa geometrier, men den etablerar inte täckningsgrad i en rot, ett hål eller ett hålrum. Hela den specificerade ytan måste bedömas med den godkända direkta eller kvalificerade indirekta metoden på faktisk eller auktoriserad representativ geometri.

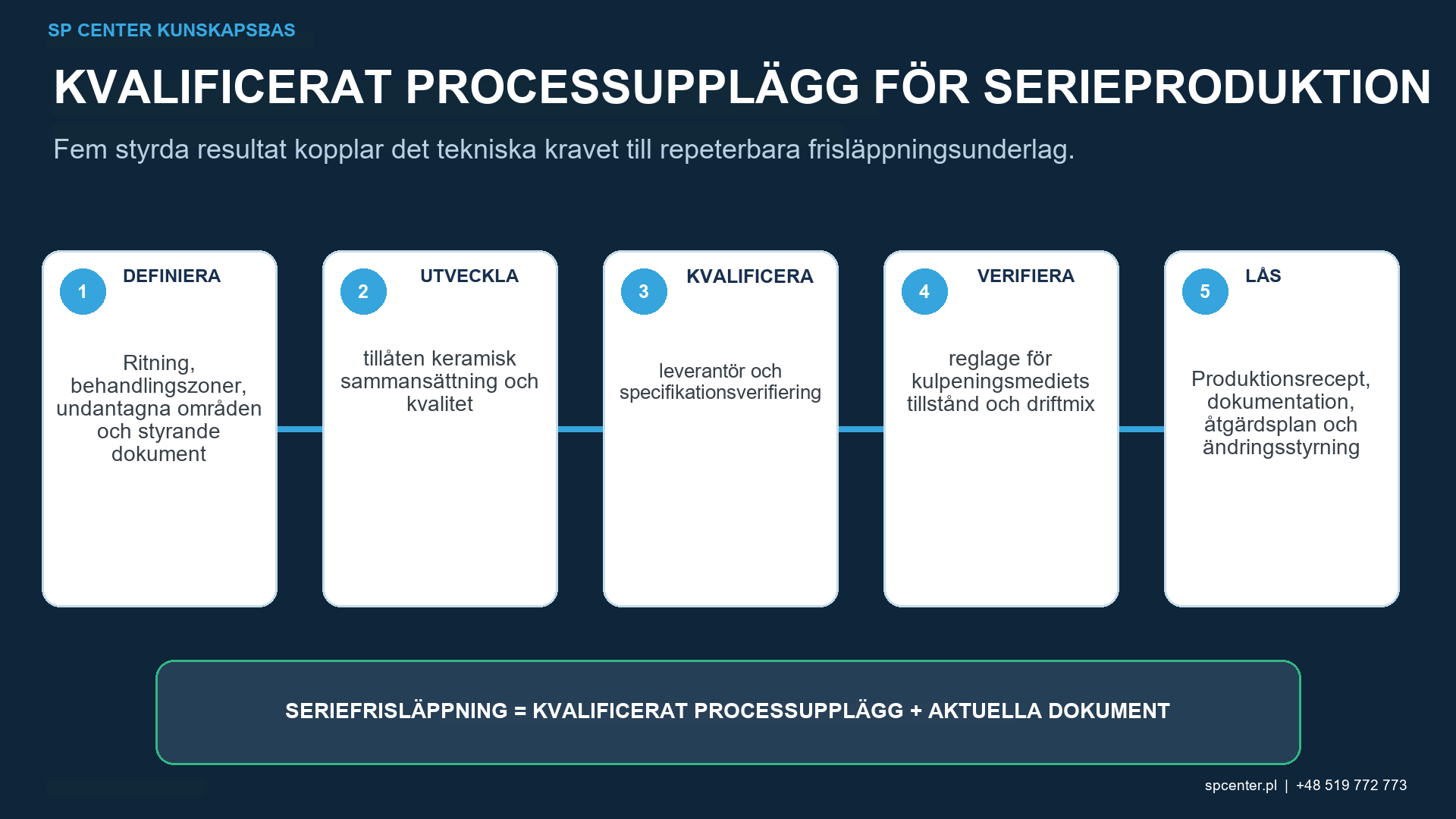

Hur ska keramiska kulor kvalificeras?
| Kvalificeringsstadium | Nödvändig utdata | Vad det förhindrar |
|---|---|---|
| Kravgranskning | Tillåten mediespecifikation, kvalitet, storlek, komponentmaterial, behandlingskarta och acceptanskrav | Val med generisk ’keramisk’ etikett eller leverantörsmarknadsföring |
| Utrustningsbedömning | Kompatibel leverans, flödesmätning, återvinning, klassificering, inneslutning, rengöring och omställningsväg | Förutsatt att varje luftblåsnings- eller hjulmaskin hanterar alla keramiska kvaliteter |
| Processutveckling | Giltig mättnads-/intensitetsbas, kontrollerat flöde av kulpeningsmedium, geometri, rörelse, exponering och driftsblandningsgränser | Återanvändning av ett stålskottsprogram utan kvalificering |
| Komponentacceptans | Godkänd täckningsgrad, yta, grovhet, kontaminering, skada, renhet och dimensionsbevis | Behandling av Almenintensitet som fullständig delgodkännande |
| Seriell kontroll | Spårbarhet av parti, provtagningsfrekvens, påfyllning, klassificeringskontroller, larm och reaktionsplan | Oupptäckt drift från färskt medium till en olämplig driftsblandning |
| Ändringskontroll | Bedömnings- och omkvalificeringsutlösare för leverantörs-, formulerings-, kvalitets-, storleks-, maskin- eller acceptansändringar | Tyst överföring av underlag till ett annat processsystem |
Tabell 4. Ett byte av keramiskt medium kvalificeras som ett komplett processsystembyte.
Vad hör hemma i produktionsregistret?
- Delidentitet, ritningsrevision, material, värmebehandling, inkommande yta och behandlings-/undantagskarta.
- Tillåten keramisk specifikation, familj, kvalitet, nominell storlek, leverantör, parti och certifiering.
- Inspektion av inkommande material, lagring, överföring, utrustningsprocessupplägg och kontroller för omställning eller överlåtelse.
- Resultat av driftsblandning, påfyllning, klassificerings-/återvinningskontroller, fynd av främmande medier och reaktionsdokumentation.
- Utrustning, munstycks-/hjulkonfiguration, fixtur, rörelse, massflöde av kulpeningsmedium, giltig mättnad/intensitet och övervakade variabler.
- Komponenttäckning, yta, ytråhet, skador, kontaminering, renhet och dimensionell acceptans enligt anvisning.
- Ändringar, avvikelser, auktoriserad upparbetning, kundgodkännanden och spårbarhet vid slutgiltig frisläppning.
Vad är keramiskt kulpeningsmedium?
Det är ett konstruerat rundat kulpeningsmedium. Zirkoniumoxidbaserade familjer täcks av flera SAE-dokument, men den exakta sammansättningen, kvaliteten och storleken måste identifieras snarare än att endast beskrivas som keramik.
Är keramiska kulor alltid bättre än stålkulor?
Nej. Lämpligheten beror på tillåtet medium, komponentmaterial, kontamineringskontroller, erforderlig intensitet, geometri, ytgränser, utrustningens kapacitet, livscykel och kvalificerat resultat.
Eliminerar keramiska kulor metallisk kontaminering?
Det kan ta bort stålkulor som en källa till järnöverföring, men utrustningens historik, blandade medier, återvinningssystem, lagring, hantering och annat främmande material kräver fortfarande kontroll.
Kan samma maskininställningar användas efter byte från stål till keramiska kulor?
Inte utan en auktoriserad kvalificeringsgrund. Densitet, massa, flöde, nedbrytning och leveransbeteende kan förändras, så intensitet, exponering, täckningsgrad, ytacceptans och utrustningskontroller måste återupprättas i tillämpliga fall.
Garanterar hög återstuds täckningsgrad i en kavitet?
Nej. Återstuds kan omfördela partiklar, men visar inte att hela den föreskrivna ytan har fått en godtagbar täckningsgrad av anslagsmärken. Åtkomsten måste påvisas på den verkliga geometrin eller på en godkänd representativ geometri.
Vad är driftblandningen för keramiska kulpeningsmedier?
Det är den cirkulerande mediapopulationen i produktion efter påfyllning, slitage, brott, klassificering och borttagning. Den kan skilja sig från ett nytt inkommande parti och behöver därför sin egen inspektion och gränser.
Bevisar korrekt Almenintensitet att keramiskt kulpeningsmedium är acceptabelt?
Nej. Det verifierar det kulpeningsstrålens standardiserade Almenrespons för den definierade konfigurationen. Medieöverensstämmelse, komponenttäckning, yttillstånd, kontaminering, renlighet och dimensioner förblir separata acceptansfrågor.
Vilka standarder för keramiska kulor bör specificeras?
Svaret beror på kontraktet. SAE J1830 behandlar egenskaper hos zirkoniumoxidbaserade keramiska kulor; AMS2431 tillhandahåller allmänna mediekrav och dess snedstreckblad behandlar specifika keramiska familjer. Använd endast de dokument och revisioner som åberopas av det styrande kravet.
Viktiga slutsatser
- Keramiska kulor är tekniskt framställda, rundade kulpeningsmedier för kulpening – inte kantigt keramiskt blästermedel.
- Identifiera tillåten sammansättning, kvalitet och storlek; specificera inte endast ”keramik”.
- Behandla överensstämmelse för inkommande partier och cirkulerande driftsblandningsförhållanden separat.
- Slut inte kontamineringskontroll, täckningsgrad eller ytprestanda enbart från leverantörsdata.
- Återställ intensitet, exponering, täckningsgrad, ytacceptans och utrustningskontroller efter ett tillämpligt mediebyte.
- Använd de fullständiga åberopade specifikationerna och kundkraven för acceptans.
Relaterade SP Center-guider
Tekniska källor
1. SAE J1830_202310, Storleksklassificering och egenskaper hos keramiska kulor för kulpening
2. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
3. SAE AMS2431/7C, kulpeningsmedium – keramiska kulor
4. SAE AMS2431/9A, kulpeningsmedium – keramiska kulor av ceria-stabiliserad zirkonia (ACZ)
5. SAE AMS2431/10, kulpeningsmedium – keramiska kulor av yttria-stabiliserad zirkonia (AYZ)
6. SAE AMS2430U: Kulpening, reviderad april 2018
8. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Omfattningen och utgåvorna som anges ovan motsvarar de citerade förlagskatalogposterna. Upphandling och processgodkännande måste använda de fullständiga dokumenten och revisionerna som åberopas av ritningen, kontraktet och de vidareförda kundkraven.
