Vyberte povolenú skupinu a triedu keramiky, kvalifikujte kompletný systém médium-stroj-komponent a riadite cirkulujúcu prevádzkovú zmes
Keramické guľôčky sú technicky navrhnuté zaoblené médium na riadené guľôčkovanie, nie univerzálna náhrada oceľových brokov ani hranaté keramické abrazivo na abrazívne tryskanie. Môžu byť vhodné, ak ich povoľuje rozhodujúca požiadavka a je preukázaná konkrétna potreba, napríklad obmedzenie prenosu železa, spracovanie jemného prvku alebo špecifické procesné okno. Zloženie, trieda, veľkosť, hustota, tvrdosť, tvar, prevádzková zmes, kompatibilita zariadenia a akceptácia súčiastky musia tvoriť jeden kvalifikovaný systém.
Čo sú keramické guľôčky — a čo nie sú?
SAE J1830_202310 sa vzťahuje na vlastnosti keramických brokov na báze oxidu zirkoničitého vrátane chemického zloženia, mikroštruktúry, hustoty, tvrdosti, veľkosti, tvaru a vzhľadu. AMS2431 stanovuje všeobecné požiadavky na nákup, zatiaľ čo podrobné špecifikácie keramických médií vymedzujú konkrétne skupiny médií. Z verejných opisov rozsahu dokumentov vyplýva, že zirkoničitá keramika stabilizovaná oxidom ceričitým a zirkoničitá keramika stabilizovaná oxidom ytritým sú samostatnými nákupnými kategóriami.
Všeobecné slová keramické médiá nestanovujú zloženie, triedu hustoty, veľkosť ani kritérium prijatia. Keramické broky navyše nie sú zameniteľné so sklenenými guľôčkami, oceľovými brokami ani hranatou keramickou tryskacou drvinou. Každá zámena mení vzájomne prepojené procesné premenné.
| Otázka výberu | Prečo je to dôležité | Požadované doklady |
|---|---|---|
| Ktoré zloženie a druh keramiky sú povolené? | Špecifikácie keramických brokov zo zirkoničitej keramiky stabilizovanej oxidom ceričitým, zirkoničitej keramiky stabilizovanej oxidom ytritým a ďalších keramických médií nie sú zameniteľné označenia | Výkres, procesná špecifikácia, prenesené požiadavky zákazníka a príslušná špecifikácia obstarávania |
| Aká veľkosť a distribúcia veľkostí sú potrebné? | Veľkosť ovplyvňuje hmotnosť, prístup, počet odtlačkov, klasifikáciu a dosiahnuteľnú intenzitu | Schválená nominálna veľkosť, vstupná kontrola a limity prevádzkovej zmesi |
| Aká hustota a tvrdosť sa uplatňujú? | Ovplyvňujú odozvu na náraz a opotrebovanie média/komponentov, ale nedefinujú samotný výkon | Certifikácia a overenie dodávateľa požadované uvedenou špecifikáciou |
| Ktoré kritériá tvaru a vzhľadu sa uplatňujú? | Rozlámané, hranaté, roztavené alebo inak nekonformné častice môžu zmeniť povrchovú odozvu | Schválený odber vzoriek, príprava, zväčšenie, klasifikácia a kritériá prijatia |
| Aké sú limity kontaminácie? | Keramické médiá môžu redukovať jeden zdroj prenosu železa, ale stále môžu niesť cudzí materiál | Vyhradené/prepínacie kontroly, história zariadenia, čistota a prijatie komponentov |
Tabuľka 1. Identita média musí byť explicitná a spojená s kontrolovanými požiadavkami a dokladmi.
Kedy môže byť keramická vstrebateľná látka technicky užitočná?
Keramická trieda sa môže hodnotiť na titán alebo iné zliatiny citlivé na kontamináciu, ak je prenos z oceľového média definovaným rizikom. Jemne kontrolované veľkosti môžu podporovať prácu na malých alebo zložitých prvkoch. Konkrétna trieda hustoty, tvrdosti alebo trvanlivosti môže tiež podporovať procesné okno, ktoré sa nedá spoľahlivo dosiahnuť s iným povoleným médiom.
Toto sú dôvody hodnotenia, nie zaručené výsledky. Keramické častice sa stále deformujú, opotrebúvajú alebo lámu; môžu zmeniť drsnosť, zabudovať cudzí materiál alebo poškodiť citlivý povrch. Súčasťou rozhodnutia zostávajú materiál komponentu, tepelné spracovanie, geometria, vstupná povrchová úprava a následné operácie.
Ako sa keramické broky porovnávajú s oceľovými brokami?
| Rozhodovací faktor | Keramické broky | Oceľové broky | Technické hranice |
|---|---|---|---|
| Zloženie | Skupina a trieda technického keramického materiálu | Špecifikované zloženie a výroba ocele | Používajte iba skupinu médií výslovne povolenú riadiacimi požiadavkami |
| Hustota a hmotnosť častíc | Závisí od triedy; bežne sa líši od ocele | Bežne vyššia pre rovnaký objem častíc, v závislosti od skutočných tried | Obnovte odozvu procesu; neprevádzajte tlak ani rýchlosť kolesa univerzálnym faktorom |
| Jemné veľkosti a prístup k funkciám | Môžu byť k dispozícii jemne kontrolované triedy | Priemyselné rady sú široko dostupné | Veľkosť častíc neprekračuje blokovanú čiaru pohľadu ani nepreukazuje pokrytie |
| Prenos železa | Môže odstrániť oceľové broky ako jeden priamy zdroj | Môže byť zakázané pre diely citlivé na kontamináciu | História stroja, jeho regenerácia, manipulácia a výmena zostávajú súčasťou kontroly kontaminácie |
| Rozklad a separácia | Správanie sa pri opotrebovaní/lome závisí od triedy a stroja | Opotrebenie a degradácia tvaru si tiež vyžadujú kontrolu | Prevádzková zmes, klasifikátor a limity vyraďovania musia zodpovedať zvolenému médium |
| Obchodné rozhodnutie | Nákupná cena a životný cyklus sa môžu líšiť | Často široko dostupné | Porovnajte kvalifikované celkové náklady na proces, nie len cenu za kilogram |
Tabuľka 2. Ani jedna z radov médií nie je univerzálne lepšia; rozhodujú riadiace požiadavky a kvalifikovaný výsledok komponentu.
Pri rovnakom menovitom priemere a rýchlosti sa hmotnosť častíc mení s hustotou materiálu. Hybnosť a kinetická energia sa preto nemôžu považovať za rovnaké. Skutočná odozva závisí aj od distribúcie veľkosti, rýchlosti častíc, tvrdosti, tvaru, uhla nárazu, lokálneho toku a pohybu komponentu. Neexistuje univerzálny prepočet tlaku, hmotnostného prietoku alebo rýchlosti kolesa z oceľového na keramické médium.
Prečo je prevádzková zmes kontrolou výroby?
Zhodná vstupná dávka je iba počiatočnou populáciou. Počas cirkulácie sa médium dopĺňa, opotrebováva, láme, klasifikuje a odstraňuje. Výsledná prevádzková zmes sa môže líšiť v distribúcii veľkosti, tvarovej populácii a cudzom materiáli. Jej limity, metóda odberu vzoriek, frekvencia kontrol a reakčný plán musia zodpovedať použitej špecifikácii a kvalifikovanému procesu.
| Riadiaca vrstva | Čo monitorovať | Typický spúšťač reakcie |
|---|---|---|
| Prichádzajúca šarža | Identita, certifikácia, veľkosť, tvar/vzhľad a ďalšie uvedené charakteristiky | Nesprávny stupeň, poškodený obal, neúspešná vzorka alebo neúplná sledovateľnosť |
| Skladovanie a preprava | Segregácia, čistota, nádoby, štítky a postup zariadenia | Zmiešaná identita, otvorená cesta kontaminácie alebo neschválená zmena |
| Prevádzkový mix | Distribúcia veľkosti, neprijateľné tvary, rozlámané častice, cudzí materiál a dopĺňanie | Prekročenie limitu, trendový posun alebo nevysvetliteľná zmena intenzity/povrchu |
| Klasifikátor a výťažnosť | Účinnosť separácie, sitá, preplachovanie vzduchom, magnety, kde sú k dispozícii, a zadržaný cudzí materiál | Obtok, opotrebovanie, zablokované sito, nestabilný návrat alebo neúspešná kontrola |
| Dodávka | Hmotnostný prietok, regulácia tlaku/rýchlosti, stav trysky alebo kolesa a alarmy | Nestabilný prietok, zlyhanie kalibrácie, opotrebovaný dodávací súčiastky alebo alarm |
| Výstup komponentu | Intenzita, pokrytie prvkov, stav povrchu, čistota a rozmery podľa potreby | Nezhoda alebo strata zavedenej korelácie |
Tabuľka 3. Kontrola vstupnej dávky, stav zariadenia a kontrola prevádzkovej zmesi uzatvárajú rôzne riziká.

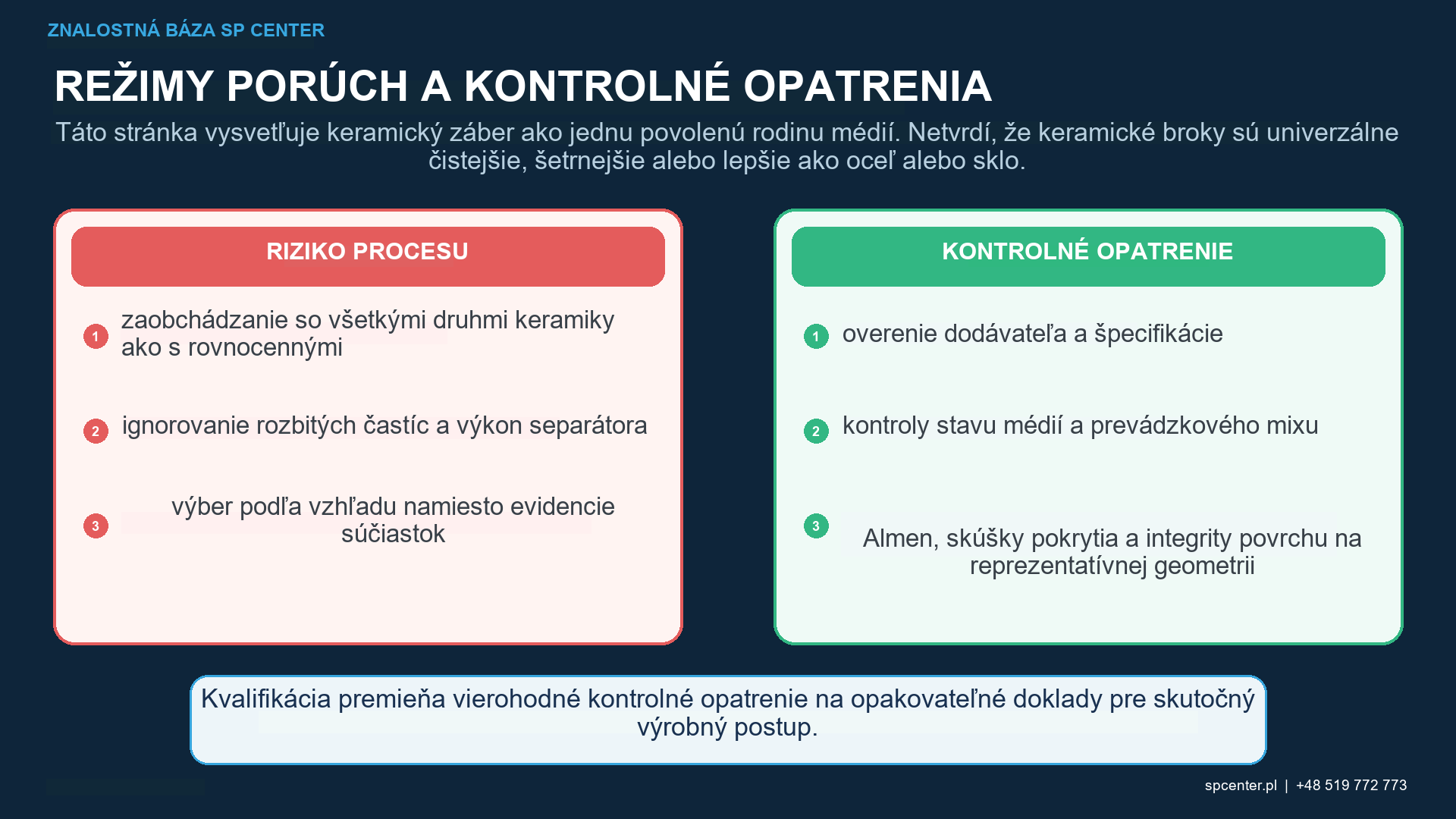

Čo sa môže pokaziť s rozlámaným alebo nekvalitným keramickým médiom?
Neprípustné hranaté úlomky alebo zmenené rozdelenie veľkosti môžu ovplyvniť lokálny účinok nárazu, vývoj stupňa pokrytia, stopy na povrchu a funkciu regeneračného systému. Nadmerný podiel podrozmerných častíc môže signalizovať rozpad média alebo neúčinnú klasifikáciu; zachytené nadrozmerné alebo zrastené častice môžu predstavovať iné riziko poškodenia. Nevytvárajte vlastné vizuálne limity: použite kritériá odberu vzoriek, prípravy, zväčšenia, klasifikácie a prijatia stanovené riadiacim dokumentom.
Ak je dôležitá kontaminácia, definujte, čo je zakázané, ako sa kontroluje história zariadenia a ako sa overuje čistota. Vyhradený postup môže znížiť riziko zmeny, ale samotná vyhradenosť nepreukazuje zhodu média alebo komponentu.

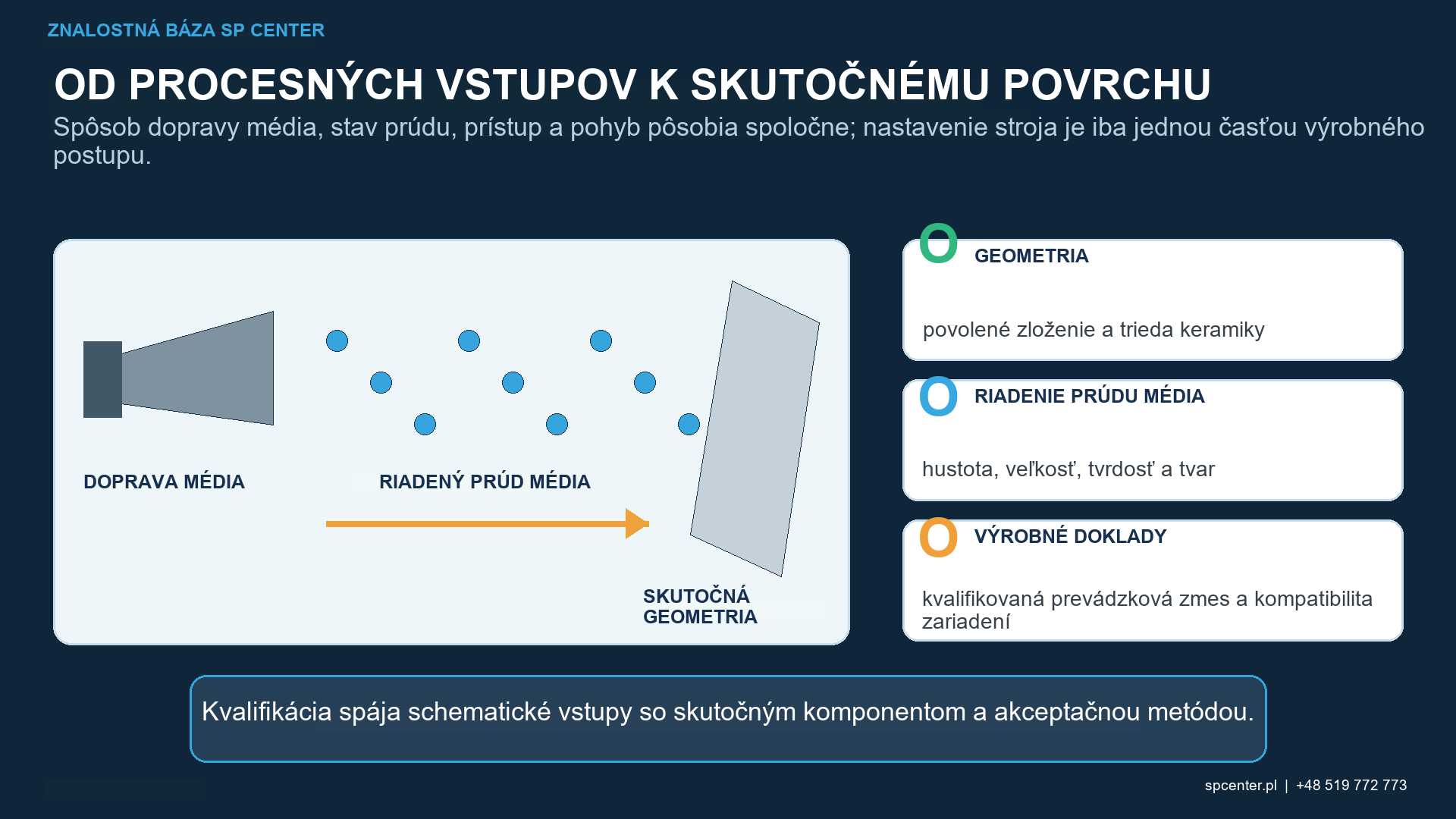

Sú všetky stroje na guľôčkovanie kompatibilné s keramickými guľôčkami?
Nie. Stabilita dodávky, meranie prietoku média, opotrebovanie trysky alebo kolesa, regenerácia, výkon separátora, zadržiavanie a čistenie sa môžu líšiť v závislosti od triedy a veľkosti. Zariadenia na guľôčkovanie a kolesá používajú rôzne systémy dodávania; ani jeden z nich nemožno považovať za vhodný bez zdokumentovaného posúdenia zariadenia a procesu.
Vysoký odraz môže pomôcť pri redistribúcii v niektorých geometriách, ale nezabezpečuje pokrytie koreňa, otvoru alebo dutiny. Celý špecifikovaný povrch musí byť posúdený schválenou priamou alebo kvalifikovanou nepriamou metódou na skutočnej alebo autorizovanej reprezentatívnej geometrii.

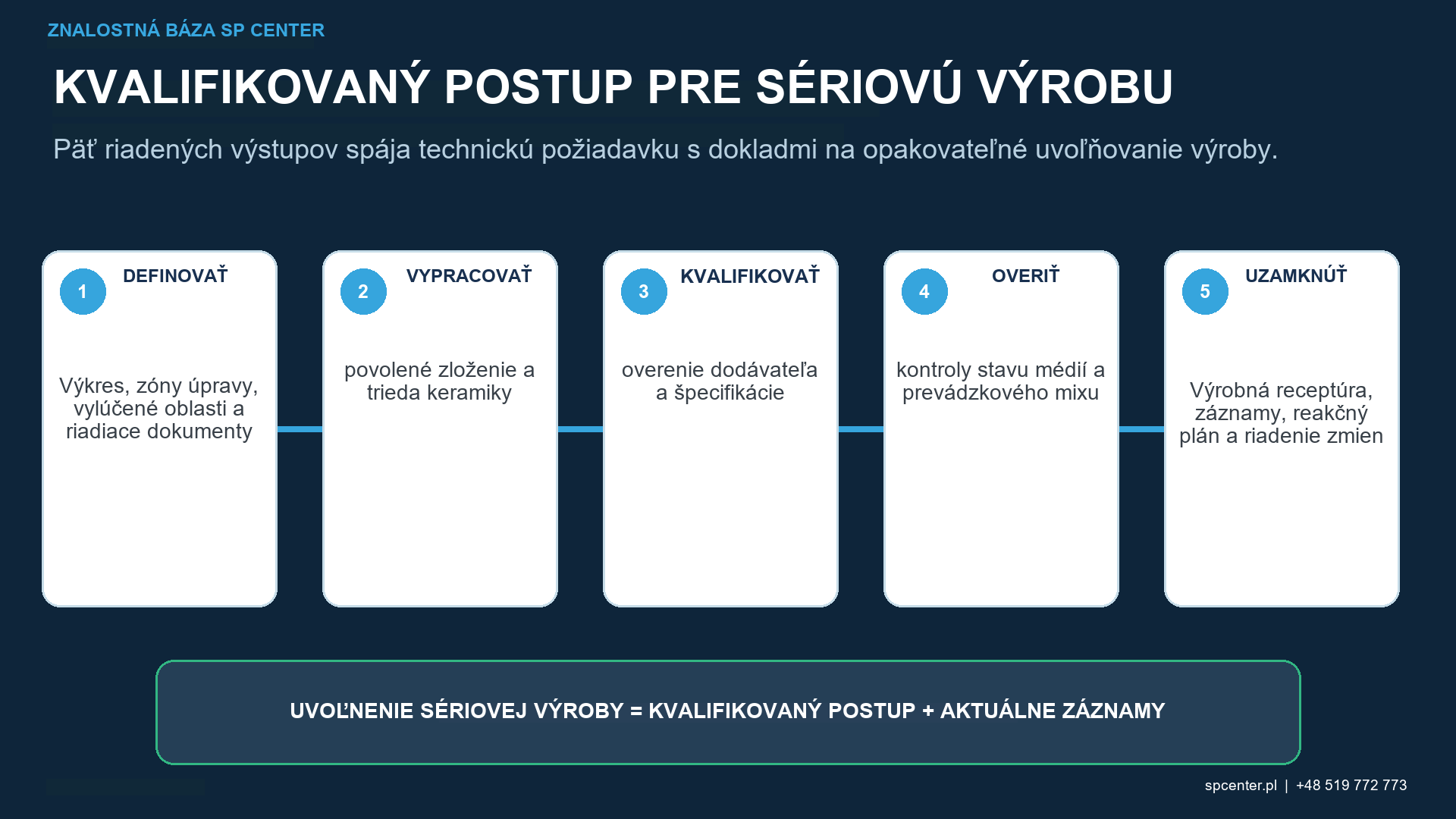

Ako by sa mala kvalifikovať keramická strela?
| Fáza kvalifikácie | Požadovaný výstup | Čomu to bráni |
|---|---|---|
| Preskúmanie požiadaviek | Povolená špecifikácia média, druh, veľkosť, materiál komponentu, mapa úpravy a požiadavky na prijatie | Výber podľa generického označenia „keramický“ alebo marketingu dodávateľa |
| Posúdenie zariadenia | Kompatibilná dodávka, meranie prietoku, regenerácia, klasifikácia, zachytávanie, čistenie a prepínanie | Za predpokladu, že každý vzduchový alebo kolesový stroj spracováva každý druh keramiky |
| Vývoj procesu | Platný základ saturácie/intenzity, kontrolovaný prietok média, geometria, pohyb, expozícia a limity prevádzkovej zmesi | Opätovné použitie programu oceľových brokov bez kvalifikácie |
| Prijatie komponentu | Schválené pokrytie, povrch, drsnosť, kontaminácia, poškodenie, čistota a rozmerové doklady | Považovanie Almenovej intenzity za kompletnú akceptáciu dielu |
| Sériové kontrola | Sledovateľnosť šarže, frekvencia odberu vzoriek, dopĺňanie, kontroly klasifikátora, alarmy a reakčný plán | Nedetekovaný posun z čerstvého média na nevhodnú prevádzkovú zmes |
| Kontrola zmien | Spúšťač hodnotenia a rekvalifikácie pre zmeny dodávateľa, receptúry, triedy, veľkosti, stroja alebo akceptácie | Tichý prenos dokladov do iného procesného systému |
Tabuľka 4. Zmena keramického média sa kvalifikuje ako kompletná zmena procesného systému.
Čo patrí do záznamu o výrobe?
- Identifikácia dielu, revízia výkresu, materiál, tepelné spracovanie, vstupný povrch a mapa spracovania/vylúčení.
- Povolená špecifikácia keramiky, skupina, trieda, menovitá veľkosť, dodávateľ, šarža a certifikácia.
- Vstupná kontrola, skladovanie, preprava, postup zariadenia a kontroly výmeny alebo vyčlenenia.
- Výsledky prevádzkovej zmesi, dopĺňanie, kontroly klasifikácie/obnovy, zistenia cudzích médií a záznamy o reakciách.
- Zariadenie, konfigurácia trysky/kolesa, upínací prípravok, pohyb, hmotnostný prietok média, platná saturácia/intenzita a monitorované premenné.
- Pokrytie komponentov, povrch, drsnosť, poškodenie, kontaminácia, čistota a rozmerová akceptácia podľa požiadaviek.
- Zmeny, nezhody, autorizované prepracovanie, schválenia zákazníkmi a sledovateľnosť konečného uvoľnenia.
Čo je keramické guľôčkovacie médium?
Je to technické zaoblené guľôčkovacie médium. Skupiny materiálov na báze oxidu zirkoničitého sú pokryté niekoľkými dokumentmi SAE, ale presné zloženie, stupeň a veľkosť musia byť identifikované, a nie len opísané ako keramické.
Sú keramické guľôčky vždy lepšie ako oceľové broky?
Nie. Vhodnosť závisí od povoleného média, materiálu komponentu, kontroly kontaminácie, požadovanej intenzity, geometrie, povrchových limitov, kapacity zariadenia, životného cyklu a kvalifikovaného výsledku.
Odstraňuje keramický broky kovovú kontamináciu?
Môže odstrániť oceľové broky ako jeden zo zdrojov prenosu železa, ale história zariadenia, zmiešané médiá, systémy regenerácie, skladovanie, manipulácia a iné cudzie materiály si stále vyžadujú kontrolu.
Je možné použiť rovnaké nastavenia stroja po zmene z oceľových na keramické broky?
Nie bez autorizovaného kvalifikačného základu. Hustota, hmotnosť, prietok, rozklad a správanie pri dodávaní sa môžu zmeniť, takže intenzita, expozícia, pokrytie, akceptácia povrchu a kontroly zariadenia sa musia podľa potreby znovu nastaviť.
Zaručuje vysoký odraz pokrytie v dutine?
Nie. Odraz môže častice prerozdeliť, ale nepreukazuje, že celý predpísaný povrch dosiahol prijateľný stupeň pokrytia stopami po náraze. Prístup sa musí preukázať na skutočnej geometrii alebo na schválenej reprezentatívnej geometrii.
Čo je prevádzková zmes keramických brokov?
Ide o cirkulujúcu populáciu média vo výrobe po doplnení, opotrebovaní, lome, klasifikácii a odstránení. Môže sa líšiť od novej prichádzajúcej šarže, a preto si vyžaduje vlastnú kontrolu a limity.
Dokazuje správna Almenova intenzita, že keramické médium je prijateľné?
Nie. Overuje štandardizovanú odozvu prúdu pre definovanú konfiguráciu. Zhoda média, pokrytie komponentov, stav povrchu, kontaminácia, čistota a rozmery zostávajú samostatnými otázkami prijatia.
Ktoré normy pre keramické broky sa majú predpísať?
Odpoveď závisí od zmluvy. SAE J1830 sa zaoberá charakteristikami keramických brokov na báze oxidu zirkoničitého; AMS2431 poskytuje všeobecné požiadavky na médiá a jeho tabuľky sa zaoberajú konkrétnymi keramickými skupinami. Používajte iba dokumenty a revízie, na ktoré sa odvoláva riadiaca požiadavka.
Kľúčové poznatky
- Keramické guľôčky sú technicky navrhnuté zaoblené médium na guľôčkovanie, nie hranaté keramické abrazivo na tryskanie.
- Identifikujte povolené zloženie, druh a veľkosť; neuvádzajte iba „keramika“.
- Zhodu vstupnej šarže a podmienky cirkulujúcej prevádzkovej zmesi posudzujte samostatne.
- Neodvodzujte kontrolu kontaminácie, pokrytie alebo výkonnosť povrchu iba z údajov dodávateľa.
- Po príslušnej zmene média znovu stanovte intenzitu, expozíciu, pokrytie, akceptáciu povrchu a kontroly zariadenia.
- Na akceptáciu použite kompletné uvedené špecifikácie a požiadavky zákazníka.
Súvisiace príručky SP Center
- Médiá na guľôčkovanie
- Oceľové broky na guľôčkovanie
- Veľkosť brokov pri guľôčkovaní
- Tvrdosť v tryske pri guľôčkovaní
Technické zdroje
1. SAE J1830_202310, Klasifikácia veľkosti a charakteristiky keramických brotov na guľôčkovanie
2. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
3. SAE AMS2431/7C, Guľôčkovacie médium Keramický brok
4. SAE AMS2431/9A, Guľôčkovacie médium Keramický brok, oxid céria-zirkoničitý (ACZ)
5. SAE AMS2431/10, Guľôčkovacie médium, Keramický brok, oxid ytria-zirkoničitý (AYZ)
6. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
8. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Uvedené rozsahy a vydania zodpovedajú citovaným katalógovým záznamom vydavateľa. Pri nákupe a prijímaní procesu sa musia používať úplné dokumenty a revízie odkazované výkresom, zmluvou a prenesenými požiadavkami zákazníka.
Autor: Paweł Kmieć
Diskutujte o uskutočniteľnosti a kvalifikácii keramických médií: +48 519 772 773 | biuro@spcenter.pl
