Zulässige Keramikfamilie und Sorte auswählen, das vollständige System aus Strahlmittel, Anlage und Bauteil qualifizieren und das umlaufende Betriebsgemisch beherrschen
Keramisches Strahlmittel ist ein technisch hergestelltes gerundetes Medium für kontrolliertes Verfestigungsstrahlen. Es ist weder ein universell besserer Ersatz für Stahlstrahlmittel noch ein kantiges Keramikgranulat zum Reinigungsstrahlen. Sein Einsatz ist sinnvoll, wenn die maßgebende Anforderung ihn zulässt und ein definierter Bedarf – etwa die Begrenzung von Eisenverschleppung, ein feines Merkmal oder ein bestimmtes Prozessfenster – nachgewiesen ist. Zusammensetzung, Sorte, Korngröße, Dichte, Härte, Form, Betriebsgemisch, Anlagenkompatibilität und Bauteilabnahme bilden ein qualifiziertes Gesamtsystem.

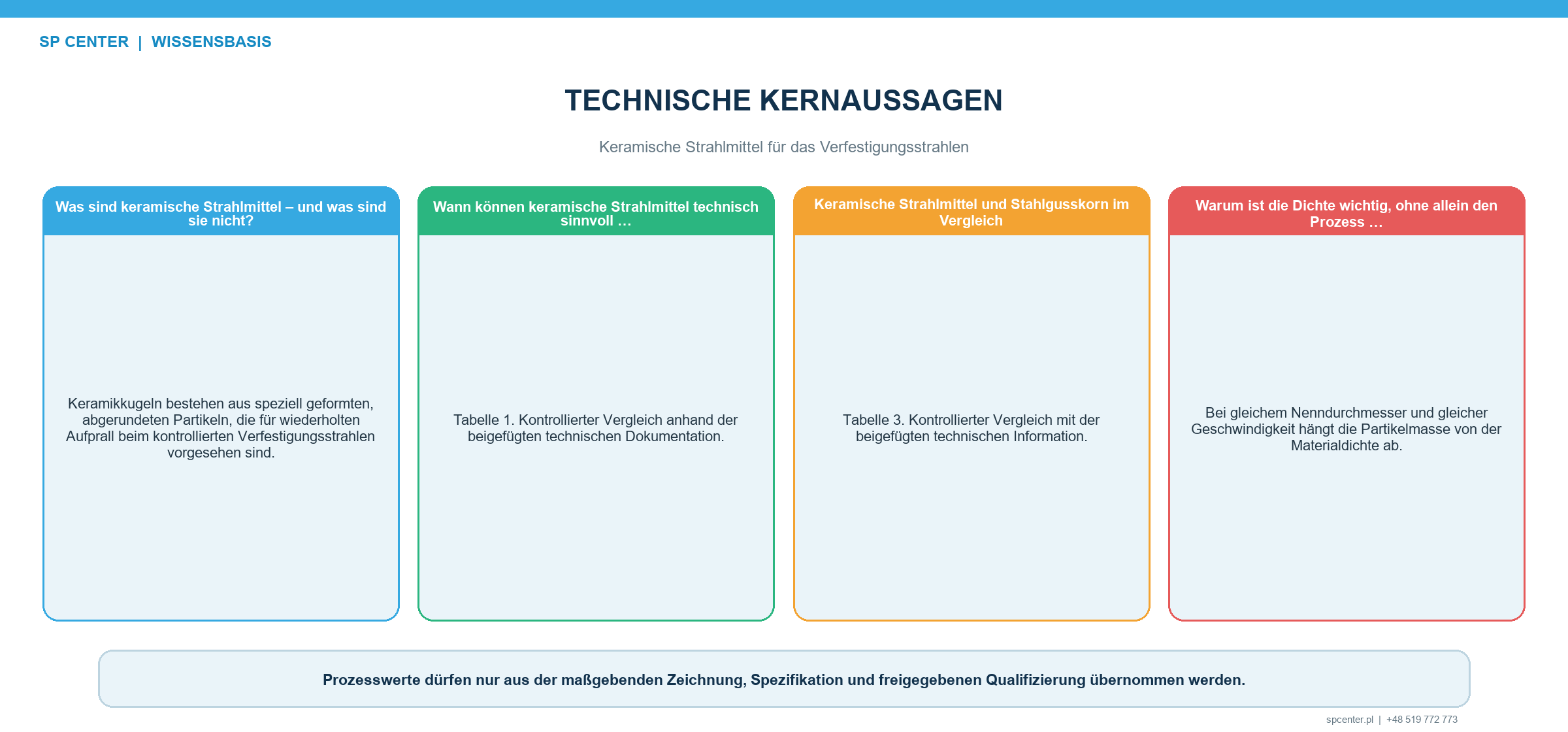

Was ist keramisches Strahlmittel – und was nicht?
SAE J1830_202310 beschreibt unter anderem Chemie, Mikrostruktur, Dichte, Härte, Größe, Form und Aussehen zirkonoxidbasierter Keramikkugeln. AMS2431 enthält allgemeine Beschaffungsanforderungen; Ergänzungsspezifikationen kennzeichnen bestimmte Keramikfamilien. Aus den offiziellen Kurzbeschreibungen geht hervor, dass Ceroxid-Zirkonoxid und Yttriumoxid-Zirkonoxid getrennte Beschaffungskategorien sind.
Der Oberbegriff keramisches Strahlmittel legt weder Zusammensetzung und Dichteklasse noch Korngröße oder Annahmekriterium fest. Keramikkugeln sind außerdem nicht mit Glasperlen, Stahlstrahlmittel oder kantigem keramischem Strahlmittel zum Reinigungsstrahlen austauschbar. Jede Substitution verändert gekoppelte Prozessgrößen.
| Auswahlfrage | Bedeutung | Erforderlicher Nachweis |
|---|---|---|
| Welche keramische Zusammensetzung und Sorte ist zulässig? | Ceroxid-Zirkonoxid, Yttriumoxid-Zirkonoxid und andere Spezifikationen sind keine austauschbaren Bezeichnungen | Zeichnung, Prozessspezifikation, Kundenvorgaben und anwendbare Beschaffungsspezifikation |
| Welche Korngröße und Korngrößenverteilung ist gefordert? | Die Größe beeinflusst Partikelmasse, Zugang, Eindruckdichte, Klassierung und erreichbare Intensität | Freigegebene Nenngröße, Eingangsprüfung und Grenzwerte des Betriebsgemischs |
| Welche Dichte und Härte gelten? | Sie beeinflussen Aufprallreaktion sowie Strahlmittel- und Bauteilverschleiß, bestimmen die Leistung aber nicht allein | Lieferantenzertifikat und durch die herangezogene Spezifikation geforderte Prüfung |
| Welche Form- und Aussehensmerkmale gelten? | Gebrochene, kantige, verschmolzene oder anderweitig unzulässige Partikel können die Oberflächenreaktion verändern | Freigegebene Probenahme, Präparation, Vergrößerung, Klassierung und Annahmekriterien |
| Welche Kontaminationsgrenzen gelten? | Keramisches Strahlmittel kann eine Quelle für Eisenverschleppung vermeiden, aber weiterhin Fremdmaterial übertragen | Anlagenhistorie, getrennte oder qualifizierte Umrüstung, Sauberkeit und Bauteilabnahme |
Tabelle 1. Die Strahlmittelidentität muss eindeutig sein und mit kontrollierten Anforderungen und Nachweisen verknüpft werden.
Wann kann keramisches Strahlmittel technisch sinnvoll sein?
Bei Titan oder anderen kontaminationsempfindlichen Legierungen kann eine Keramiksorte bewertet werden, wenn der Eintrag aus Stahlstrahlmittel ein definiertes Risiko darstellt. Feine kontrollierte Körnungen können bei kleinen oder komplexen Merkmalen hilfreich sein. Eine bestimmte Dichte-, Härte- oder Standzeitklasse kann außerdem ein Prozessfenster ermöglichen, das mit einem anderen zulässigen Medium nicht robust erreichbar ist.
Das sind Gründe für eine Bewertung, keine zugesicherten Ergebnisse. Auch Keramikpartikel verschleißen oder brechen; sie können Rauheit verändern, Fremdmaterial eintragen oder empfindliche Oberflächen schädigen. Bauteilwerkstoff, Wärmebehandlung, Geometrie, Eingangsoberfläche und nachfolgende Prozesse bleiben Teil der Entscheidung.
Wie unterscheiden sich keramisches und Stahlstrahlmittel?
| Entscheidungsfaktor | Keramisches Strahlmittel | Stahlstrahlmittel | Technische Grenze |
|---|---|---|---|
| Zusammensetzung | Technisch hergestellte Keramikfamilie und Sorte | Spezifizierte Stahlzusammensetzung und Herstellungsart | Nur eine ausdrücklich zugelassene Strahlmittelfamilie einsetzen |
| Dichte und Partikelmasse | Sortenabhängig und üblicherweise von Stahl abweichend | Bei gleichem Partikelvolumen häufig höher, abhängig von den tatsächlichen Sorten | Prozessreaktion neu ermitteln; Druck oder Schleuderraddrehzahl nicht mit einem Universalwert umrechnen |
| Feine Körnungen und Merkmalszugang | Feine, kontrollierte Sorten können verfügbar sein | Breite industrielle Größenbereiche sind verfügbar | Kleine Körnung überwindet keine blockierte Sichtlinie und belegt keinen Bedeckungsgrad |
| Eisenverschleppung | Kann Stahlstrahlmittel als unmittelbare Quelle vermeiden | Kann für kontaminationsempfindliche Teile unzulässig sein | Anlagenhistorie, Rückgewinnung, Handhabung und Umrüstung bleiben Bestandteil der Kontaminationskontrolle |
| Verschleiß und Klassierung | Bruch- und Verschleißverhalten hängen von Sorte und Anlage ab | Auch Stahlmedien erfordern Zustands- und Formkontrolle | Betriebsgemisch, Klassierer und Ausschleusgrenzen müssen zum gewählten Medium passen |
| Wirtschaftlichkeit | Beschaffungspreis und Standzeit können abweichen | Häufig breit verfügbar | Qualifizierte Gesamtprozesskosten statt Kilogrammpreis vergleichen |
Tabelle 2. Keine Strahlmittelfamilie ist generell überlegen; maßgebend sind Anforderung und qualifiziertes Bauteilergebnis.
Bei gleichem Nenndurchmesser und gleicher Geschwindigkeit ändert sich die Partikelmasse mit der Werkstoffdichte. Impuls und kinetische Energie dürfen daher nicht gleichgesetzt werden. Das reale Ergebnis hängt außerdem von Korngrößenverteilung, Partikelgeschwindigkeit, Härte, Form, Auftreffwinkel, örtlichem Strahlmittelfluss und Bauteilbewegung ab. Es gibt keinen universellen Umrechnungsfaktor für Druck, Massenstrom oder Schleuderraddrehzahl zwischen Stahl und Keramik.

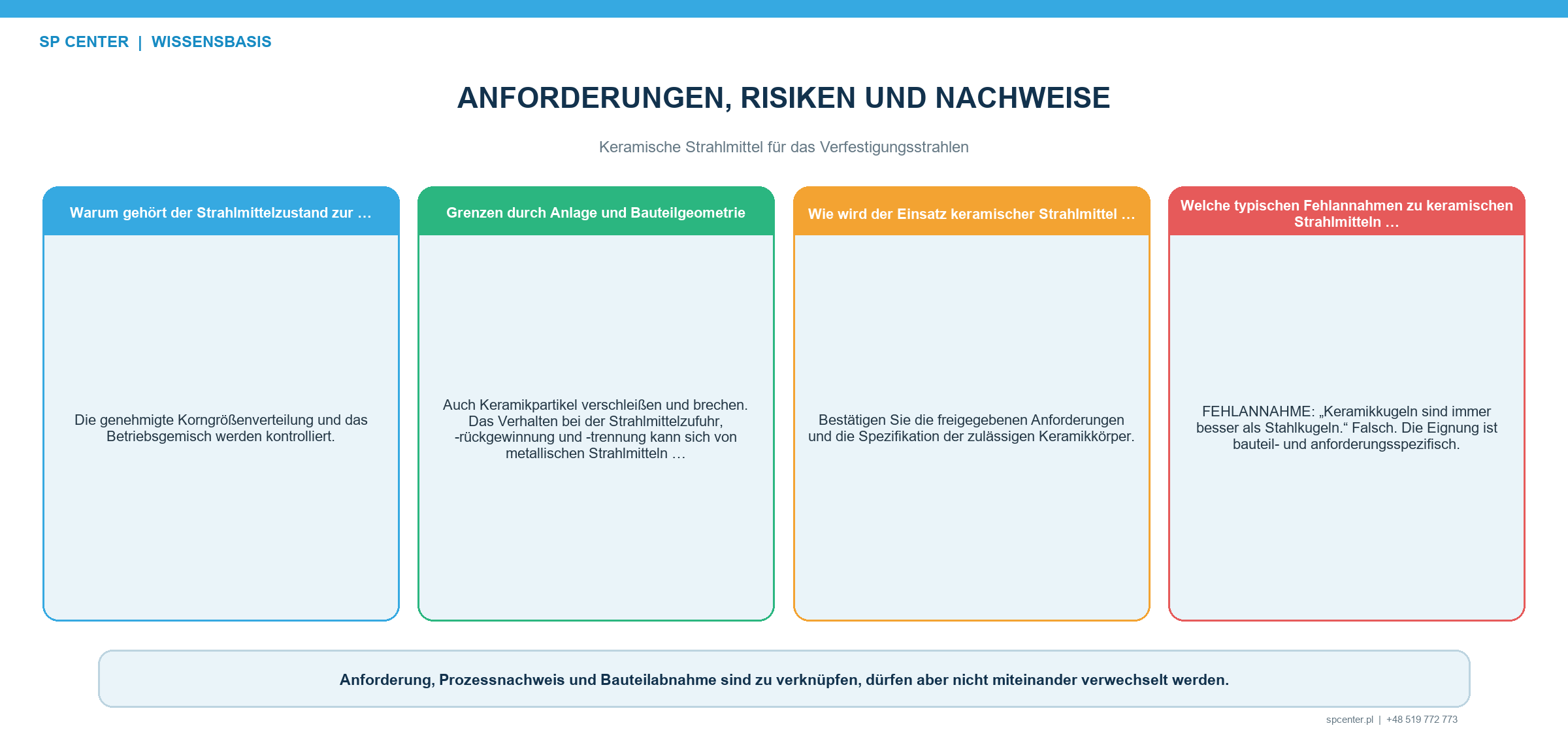

Warum ist das Betriebsgemisch eine Serienprozessgröße?
Ein konformes Eingangslos ist nur die Ausgangspopulation. Im Umlauf wird Strahlmittel nachgefüllt, verschlissen, gebrochen, klassiert und ausgeschleust. Das entstehende Betriebsgemisch kann in Korngrößenverteilung, Formanteilen und Fremdmaterial vom Frischkorn abweichen. Grenzwerte, Probenahme, Prüfhäufigkeit und Reaktionsplan richten sich nach der herangezogenen Spezifikation und dem qualifizierten Prozess.
| Kontrollebene | Zu überwachende Merkmale | Typischer Reaktionsauslöser |
|---|---|---|
| Eingangslos | Identität, Zertifikat, Korngröße, Form/Aussehen und weitere geforderte Merkmale | Falsche Sorte, beschädigte Verpackung, nichtkonforme Probe oder lückenhafte Rückverfolgbarkeit |
| Lagerung und Überführung | Trennung, Sauberkeit, Behälter, Kennzeichnung und Anlagenweg | Vermischte Identität, offener Kontaminationspfad oder nicht freigegebene Umrüstung |
| Betriebsgemisch | Korngrößenverteilung, unzulässige Formen, Bruchkorn, Fremdmaterial und Nachfüllung | Grenzwertüberschreitung, Trendänderung oder ungeklärte Intensitäts-/Oberflächenänderung |
| Klassierung und Rückgewinnung | Trennleistung, Siebe, Windsichtung, gegebenenfalls Magnete und zurückgehaltenes Fremdmaterial | Umgehung, Verschleiß, blockiertes Sieb, instabiler Rücklauf oder nichtbestandene Funktionsprüfung |
| Zuführung | Massenstrom, Druck-/Geschwindigkeitsregelung, Düsen- oder Schleuderradzustand und Alarme | Instabiler Durchsatz, Kalibrierfehler, verschlissenes Zuführsystem oder Alarm |
| Bauteilergebnis | Intensität, merkmalsbezogener Bedeckungsgrad, Oberfläche, Sauberkeit und geforderte Maße | Nichtkonformität oder Verlust einer nachgewiesenen Korrelation |
Tabelle 3. Eingangslos, Anlagenzustand und Betriebsgemisch decken unterschiedliche Risiken ab.
Welche Risiken entstehen durch Bruchkorn oder falsche Korngröße?
Unzulässige kantige Bruchstücke oder eine veränderte Korngrößenverteilung können örtlichen Aufprall, Aufbau des Bedeckungsgrads, Oberflächenmarkierung und Rückgewinnung verändern. Übermäßiges Unterkorn kann auf Bruch oder unzureichende Klassierung hinweisen; zurückgehaltenes Überkorn oder verschmolzene Partikel können ein anderes Schadensrisiko erzeugen. Visuelle Grenzwerte dürfen nicht erfunden werden: Es gelten Probenahme, Präparation, Vergrößerung, Klassierung und Annahmekriterien des maßgebenden Dokuments.
Bei Kontaminationsanforderungen ist festzulegen, was unzulässig ist, wie die Anlagenhistorie beherrscht wird und wie die Sauberkeit nachgewiesen wird. Ein getrennter Anlagenweg kann das Umrüstrisiko senken, belegt allein aber weder Strahlmittel- noch Bauteilkonformität.
Ist jede Strahlanlage für keramisches Strahlmittel geeignet?
Nein. Zuführstabilität, Durchsatzmessung, Düsen- oder Schleuderradverschleiß, Rückgewinnung, Separatorleistung, Einhausung und Reinigung können je nach Sorte und Größe unterschiedlich sein. Druckluft- und Schleuderradanlagen arbeiten mit verschiedenen Zuführsystemen; ihre Eignung muss dokumentiert bewertet werden.
Starker Rückprall kann die Umverteilung in manchen Geometrien unterstützen, weist aber keinen Bedeckungsgrad in einem Zahnfuß, einer Bohrung oder einem Hohlraum nach. Die vollständige vorgeschriebene Fläche ist mit der freigegebenen direkten oder qualifizierten indirekten Methode an tatsächlicher oder freigegeben repräsentativer Geometrie zu bewerten.

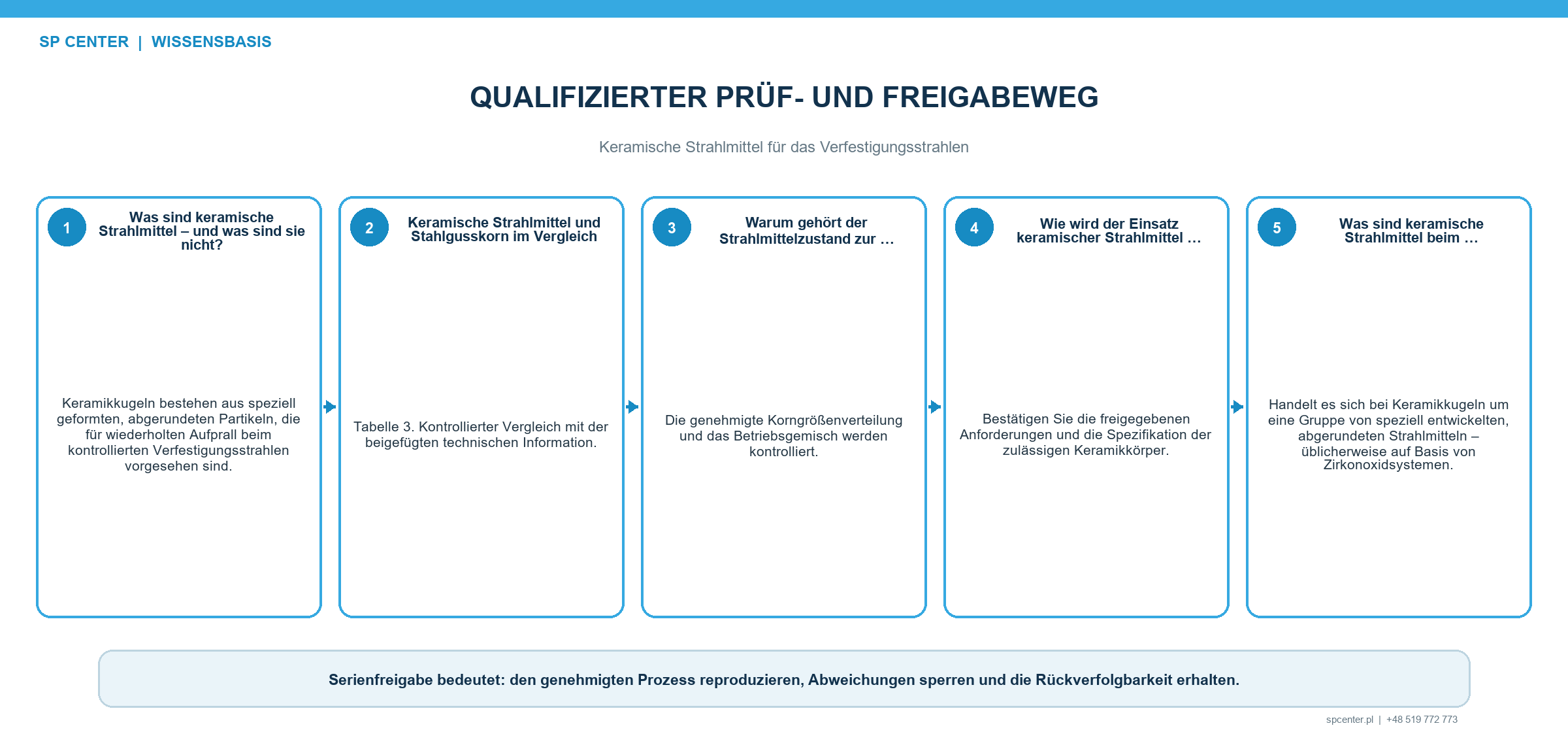

Wie wird keramisches Strahlmittel qualifiziert?
| Qualifizierungsstufe | Erforderliches Ergebnis | Verhindertes Risiko |
|---|---|---|
| Anforderungsprüfung | Zulässige Spezifikation, Sorte und Größe des Strahlmittels, Bauteilwerkstoff, Behandlungsplan und Abnahmeanforderungen | Auswahl nur anhand des Oberbegriffs „Keramik“ oder von Werbeaussagen |
| Anlagenbewertung | Geeignete Zuführung, Durchsatzmessung, Rückgewinnung, Klassierung, Einhausung, Reinigung und Umrüstweg | Annahme, jede Druckluft- oder Schleuderradanlage eigne sich für jede Keramiksorte |
| Prozessentwicklung | Gültige Sättigungs-/Intensitätsgrundlage, kontrollierter Massenstrom, Geometrie, Bewegung, Exposition und Betriebsgemischgrenzen | Ungeprüfte Wiederverwendung eines Programms für Stahlstrahlmittel |
| Bauteilabnahme | Freigegebene Nachweise für Bedeckungsgrad, Oberfläche, Rauheit, Kontamination, Schäden, Sauberkeit und Maße | Behandlung der Almen-Intensität als vollständige Bauteilabnahme |
| Serienkontrolle | Losrückverfolgbarkeit, Prüfhäufigkeit, Nachfüllung, Klassiererprüfung, Alarme und Reaktionsplan | Unbemerkte Drift vom Frischkorn zu einem ungeeigneten Betriebsgemisch |
| Änderungslenkung | Bewertung und Requalifizierungsauslöser für Lieferant, Zusammensetzung, Sorte, Größe, Anlage oder Abnahmemethode | Ungeprüfte Übertragung von Nachweisen auf ein anderes Prozesssystem |
Tabelle 4. Der Wechsel auf keramisches Strahlmittel wird als Änderung des vollständigen Prozesssystems qualifiziert.
Was gehört in die Serienaufzeichnung?
- Bauteilidentität, Zeichnungsrevision, Werkstoff, Wärmebehandlung, Eingangsoberfläche und Behandlungs-/Ausschlussplan.
- Zulässige Keramikspezifikation, Familie, Sorte, Nenngröße, Lieferant, Los und Zertifikat.
- Eingangsprüfung, Lagerung, Überführung, Anlagenweg und kontrollierte Umrüstung oder Trennung.
- Ergebnisse des Betriebsgemischs, Nachfüllung, Klassierer-/Rückgewinnungsprüfungen, Fremdmedienbefunde und Reaktionen.
- Anlage, Düsen-/Schleuderradkonfiguration, Vorrichtung, Bewegung, Massenstrom, gültige Sättigungs-/Intensitätsnachweise und überwachte Größen.
- Geforderte Bauteilergebnisse für Bedeckungsgrad, Oberfläche, Rauheit, Schäden, Kontamination, Sauberkeit und Maße.
- Änderungen, Nichtkonformitäten, autorisierte Nacharbeit, Kundenfreigaben und lückenlose Endfreigabe.
Was sind keramische Strahlmittel für das Verfestigungsstrahlen?
Es handelt sich um technisch hergestellte gerundete Strahlmittel. Für zirkonoxidbasierte Familien existieren mehrere SAE-Dokumente; Zusammensetzung, Sorte und Größe müssen eindeutig benannt werden und dürfen nicht nur als Keramik beschrieben sein.
Sind keramische Strahlmittel immer besser als Stahlstrahlmittel?
Nein. Die Eignung hängt von zugelassenem Medium, Bauteilwerkstoff, Kontaminationskontrolle, geforderter Intensität, Geometrie, Oberflächengrenzen, Anlagenfähigkeit, Standzeit und qualifiziertem Ergebnis ab.
Schließen keramische Strahlmittel metallische Verunreinigungen aus?
Sie können Stahlstrahlmittel als eine Quelle für Eisenverschleppung vermeiden. Anlagenhistorie, vermischte Medien, Rückgewinnung, Lagerung, Handhabung und andere Fremdstoffe bleiben jedoch zu kontrollieren.
Dürfen nach dem Wechsel von Stahl auf Keramik dieselben Einstellungen verwendet werden?
Nicht ohne freigegebene Qualifizierungsgrundlage. Dichte, Masse, Massenstrom, Bruch- und Zuführverhalten können sich ändern; Intensität, Exposition, Bedeckungsgrad, Oberflächenabnahme und Anlagenkontrollen sind gegebenenfalls neu festzulegen.
Garantiert starker Rückprall den Bedeckungsgrad in einem Hohlraum?
Nein. Rückprall kann Partikel umverteilen, belegt aber keine ausreichende Bedeckung der gesamten vorgeschriebenen Fläche mit Aufpralleindrücken. Der Zugang ist an der tatsächlichen oder freigegeben repräsentativen Geometrie nachzuweisen.
Was ist das Betriebsgemisch keramischer Strahlmittel?
Es ist die in der Produktion umlaufende Partikelpopulation nach Nachfüllung, Verschleiß, Bruch, Klassierung und Ausschleusung. Sie kann vom neuen Eingangslos abweichen und benötigt deshalb eigene Prüfungen und Grenzen.
Belegt korrekte Almen-Intensität die Eignung des keramischen Strahlmittels?
Nein. Sie verifiziert die standardisierte Strahlreaktion der definierten Konfiguration. Strahlmittelkonformität, Bedeckungsgrad am Bauteil, Oberfläche, Kontamination, Sauberkeit und Maße bleiben getrennte Annahmefragen.
Welche Spezifikationen gelten für keramische Strahlmittel?
Das bestimmt der Vertrag. SAE J1830 behandelt Eigenschaften zirkonoxidbasierter Keramikkugeln; AMS2431 enthält allgemeine Anforderungen, und die zugehörigen Ergänzungsspezifikationen behandeln bestimmte Keramikfamilien. Maßgebend sind nur die herangezogenen Dokumente und Revisionen.
Die wichtigsten Punkte
- Keramikkugeln sind technisch hergestellte gerundete Strahlmittel und kein kantiges Strahlgut zum Reinigungsstrahlen.
- Zulässige Zusammensetzung, Sorte und Größe eindeutig benennen; „Keramik“ allein reicht nicht.
- Konformität des Eingangsloses und Zustand des umlaufenden Betriebsgemischs getrennt beherrschen.
- Kontaminationskontrolle, Bedeckungsgrad und Oberflächenleistung nicht allein aus Lieferantendaten ableiten.
- Nach einer relevanten Strahlmitteländerung Intensität, Exposition, Bedeckungsgrad, Oberflächenabnahme und Anlagenkontrollen neu festlegen.
- Für die Annahme gelten die vollständigen herangezogenen Spezifikationen und Kundenvorgaben.
Weiterführende Leitfäden von SP Center
- Strahlmittel für das Verfestigungsstrahlen
- Stahlgusskorn beim Verfestigungsstrahlen
- Korngröße beim Verfestigungsstrahlen
- Härte des Strahlmittels
Technische Quellen
1. SAE J1830_202310, Size Classification and Characteristics of Ceramic Shot for Peening
2. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
3. SAE AMS2431/7C, Peening Media Ceramic Shot
4. SAE AMS2431/9A, Peening Media Ceramic Shot, Ceria-Zirconia (ACZ)
5. SAE AMS2431/10, Peening Media, Ceramic Shot, Yttria-Zirconia (AYZ)
6. SAE AMS2430U: Shot Peening, revised April 2018
7. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
8. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Die offiziellen Verlagsnachweise bestätigen Umfang und Ausgaben der genannten Dokumente. Für Beschaffung und Prozessabnahme gelten die vollständigen Revisionen aus Zeichnung, Vertrag und Kundenvorgaben.
