Keramická média pro kuličkování: výběr, provozní směs a kvalifikace

Vyberte povolenou keramickou rodinu a třídu, kvalifikujte kompletní systém média-stroj-komponenty a řiďte cirkulující provozní směs

Keramické kuličky jsou technicky navržené zaoblené médium pro řízené kuličkování, nikoli univerzální náhrada ocelových broků ani hranaté keramické abrazivo pro abrazivní tryskání. Mohou být vhodné, pokud je připouští rozhodující požadavek a je prokázána konkrétní potřeba, například omezení přenosu železa, zpracování jemného prvku nebo specifické procesní okno. Složení, třída, velikost, hustota, tvrdost, tvar, provozní směs, kompatibilita zařízení a přejímka součásti musí tvořit jeden kvalifikovaný systém.

Co jsou keramické kuličky — a co nejsou?

SAE J1830_202310 se vztahuje na vlastnosti keramických broků na bázi oxidu zirkoničitého, včetně chemického složení, mikrostruktury, hustoty, tvrdosti, velikosti, tvaru a vzhledu. AMS2431 stanovuje obecné požadavky na nákup, zatímco podrobné specifikace keramických médií vymezují konkrétní skupiny médií. Z veřejných popisů rozsahu dokumentů vyplývá, že zirkoničitá keramika stabilizovaná oxidem ceričitým a zirkoničitá keramika stabilizovaná oxidem yttritým jsou samostatnými nákupními kategoriemi.

Obecná slova keramická média nestanovují složení, třídu hustoty, velikost ani kritérium přijetí. Keramické broky navíc nejsou zaměnitelné se skleněnými kuličkami, ocelovými broky ani hranatou keramickou tryskací drtí. Každá záměna mění vzájemně provázané procesní proměnné.

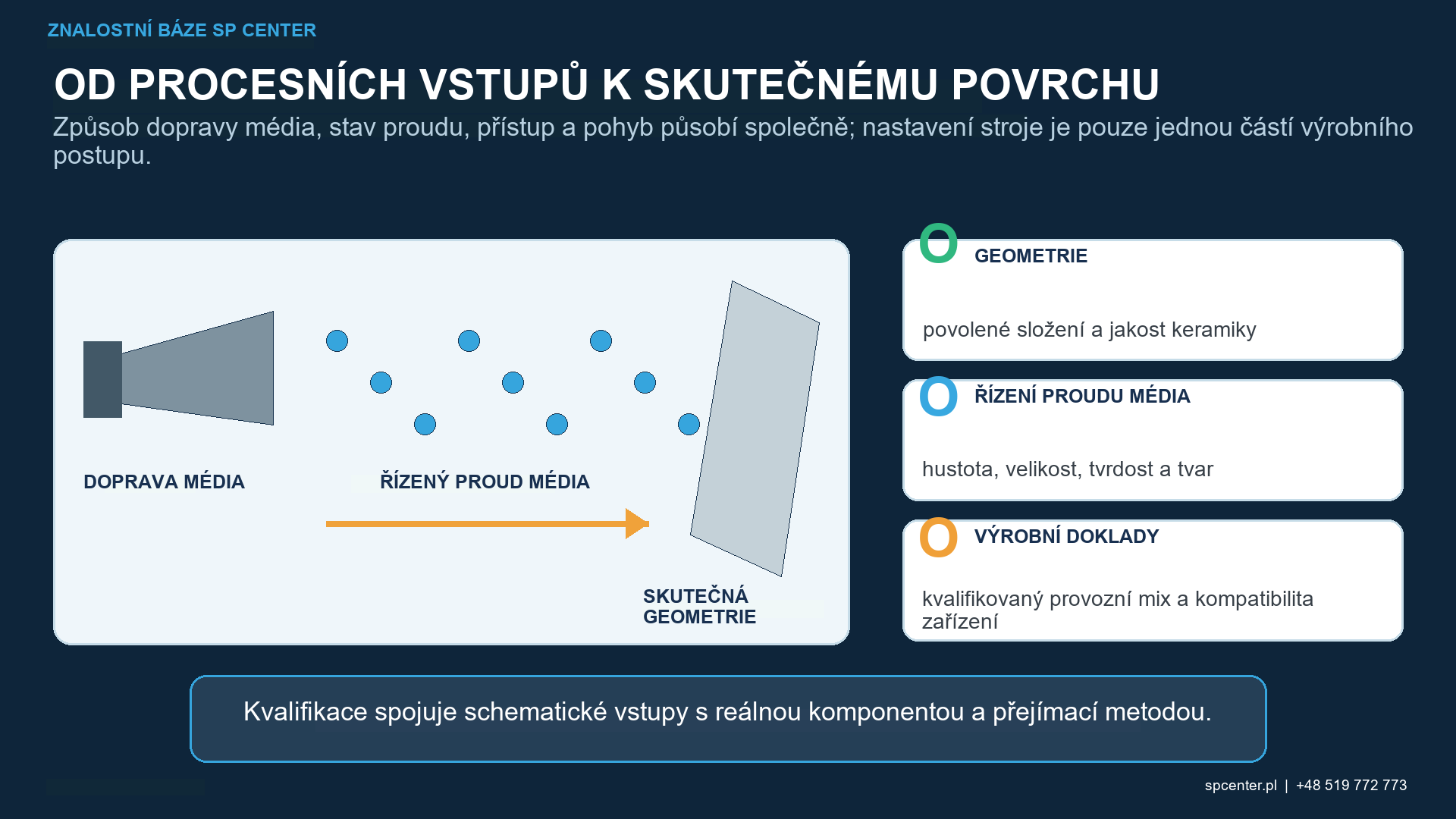

Otázka výběru	Proč je to důležité	Požadované doklady
Které složení a třída keramiky jsou povoleny?	Specifikace keramických broků ze zirkoničité keramiky stabilizované oxidem ceričitým, zirkoničité keramiky stabilizované oxidem yttritým a dalších keramických médií nejsou zaměnitelná označení	Výkres, procesní specifikace, přenesené požadavky zákazníka a příslušná specifikace pro zadávání veřejných zakázek.
Jaká velikost a distribuce velikostí jsou požadovány?	Velikost ovlivňuje hmotnost, přístup, počet otisků, klasifikaci a dosažitelnou intenzitu.	Schválená jmenovitá velikost, vstupní kontrola a limity provozního mixu.
Jaká hustota a tvrdost platí?	Ovlivňují odezvu na náraz a opotřebení média/součástí, ale nedefinují samotný výkon.	Certifikace a ověření dodavatele požadované dle použité specifikace.
Jaká kritéria tvaru a vzhledu platí?	Rozlámané, hranaté, roztavené nebo jinak neshodné částice mohou změnit odezvu povrchu.	Schválený odběr vzorků, příprava, zvětšení, klasifikace a kritéria přijetí.
Jaké jsou limity kontaminace?	Keramická média mohou redukovat jeden zdroj přenosu železa, ale stále mohou nést cizí materiál.	Vyhrazené/přepínací kontroly, historie zařízení, čistota a přijetí součástí.

Tabulka 1. Identita média musí být explicitní a spojena s kontrolovanými požadavky a doklady.

Kdy může být keramický nástřik technicky užitečný?

Keramická třída může být hodnocena pro titan nebo jiné slitiny citlivé na kontaminaci, pokud je přenos z ocelového média definovaným rizikem. Jemně kontrolované velikosti mohou podporovat práci na malých nebo složitých prvcích. Konkrétní třída hustoty, tvrdosti nebo trvanlivosti může také podporovat procesní okno, kterého nelze robustně dosáhnout s jiným povoleným médiem.

Toto jsou důvody hodnocení, nikoli zaručené výsledky. Keramické částice se stále deformují, opotřebovávají nebo lámou; mohou změnit drsnost, zabudovat cizí materiál nebo poškodit citlivý povrch. Součástí rozhodnutí zůstávají materiál součásti, tepelné zpracování, geometrie, vstupní povrchová úprava a následné operace.

Jak si keramické broky stojí v porovnání s ocelovými broky?

Rozhodovací faktor	Keramické broky	Ocelové broky	Technické hranice
Složení	Rodina a třída technické keramiky	Specifikované složení a výroba oceli	Používejte pouze skupinu médií výslovně povolenou řídícím požadavkem
Hustota a hmotnost částic	Závisí na třídě; obvykle se liší od oceli	Obvykle vyšší pro stejný objem částic, v závislosti na skutečných třídách	Obnovte odezvu procesu; Nepřevádějte tlak ani rychlost kola univerzálním faktorem
Jemné velikosti a přístup k prvkům	Mohou být k dispozici jemně kontrolované třídy	Průmyslové řady jsou široce dostupné	Velikost částic nepřekračuje blokovanou viditelnost ani neprokazuje pokrytí
Přenos železa	Může odstraňovat ocelové broky jako jeden přímý zdroj	Může být zakázáno pro díly citlivé na kontaminaci	Historie stroje, jeho regenerace, manipulace a výměna zůstávají součástí kontroly kontaminace
Rozklad a separace	Chování při opotřebení/lomu závisí na třídě a stroji	Opotřebení a degradace tvaru také vyžadují kontrolu	Provozní mix, klasifikátor a limity vyřazení musí odpovídat zvolenému média
Obchodní rozhodnutí	Nákupní cena a životní cyklus se mohou lišit	Často široce dostupné	Porovnejte kvalifikované celkové náklady na proces, nikoli pouze cenu za kilogram

Tabulka 2. Ani jedna z rodin médií není univerzálně lepší; rozhoduje řídící požadavek a výsledek kvalifikované součásti.

Pro stejný jmenovitý průměr a rychlost se hmotnost částic mění s hustotou materiálu. Hybnost a kinetickou energii proto nelze předpokládat stejné. Skutečná odezva závisí také na distribuci velikosti, rychlosti částic, tvrdosti, tvaru, úhlu nárazu, lokálním toku a pohybu součásti. Neexistuje univerzální převod tlaku, hmotnostního toku nebo rychlosti kola z ocelového na keramické médium.

Proč je provozní směs kontrolou výroby?

Shodná vstupní šarže je pouze počáteční populací. Během cirkulace se médium doplňuje, opotřebovává, láme, klasifikuje a odstraňuje. Výsledná provozní směs se může lišit distribucí velikosti, tvarovou populací a cizími materiály. Její limity, metoda vzorkování, frekvence kontrol a reakční plán musí splňovat použitou specifikaci a kvalifikovaný proces.

Řídicí vrstva	Co sledovat	Typický spouštěč reakce
Vstupní šarže	Identita, certifikace, velikost, tvar/vzhled a další odkazované charakteristiky	Špatný stupeň, poškozený obal, neúspěšný vzorek nebo neúplná sledovatelnost
Skladování a přeprava	Oddělení, čistota, kontejnery, štítky a postup zařízení	Smíšená identita, otevřená cesta kontaminace nebo neschválená změna
Provozní mix	Distribuce velikosti, nepřijatelné tvary, rozlámané částice, cizí materiál a doplňování	Překročení limitu, posun trendu nebo nevysvětlitelná změna intenzity/povrchu
Klasifikátor a výtěžnost	Účinnost separace, síta, proplachování vzduchem, magnety, kde jsou k dispozici, a zachycený cizí materiál	Obtok, opotřebení, zablokované síto, nestabilní návrat nebo neúspěšná kontrola
Dodávka	Hmotnostní průtok, regulace tlaku/rychlosti, stav trysky nebo kola a alarmy	Nestabilní průtok, selhání kalibrace, opotřebovaný součásti pro dodávku nebo alarm
Výstup komponenty	Intenzita, pokrytí prvků, stav povrchu, čistota a rozměry dle potřeby	Neshoda nebo ztráta zavedené korelace

Tabulka 3. Kontrola vstupní šarže, stav zařízení a kontrola provozního míchání uzavírají různá rizika.

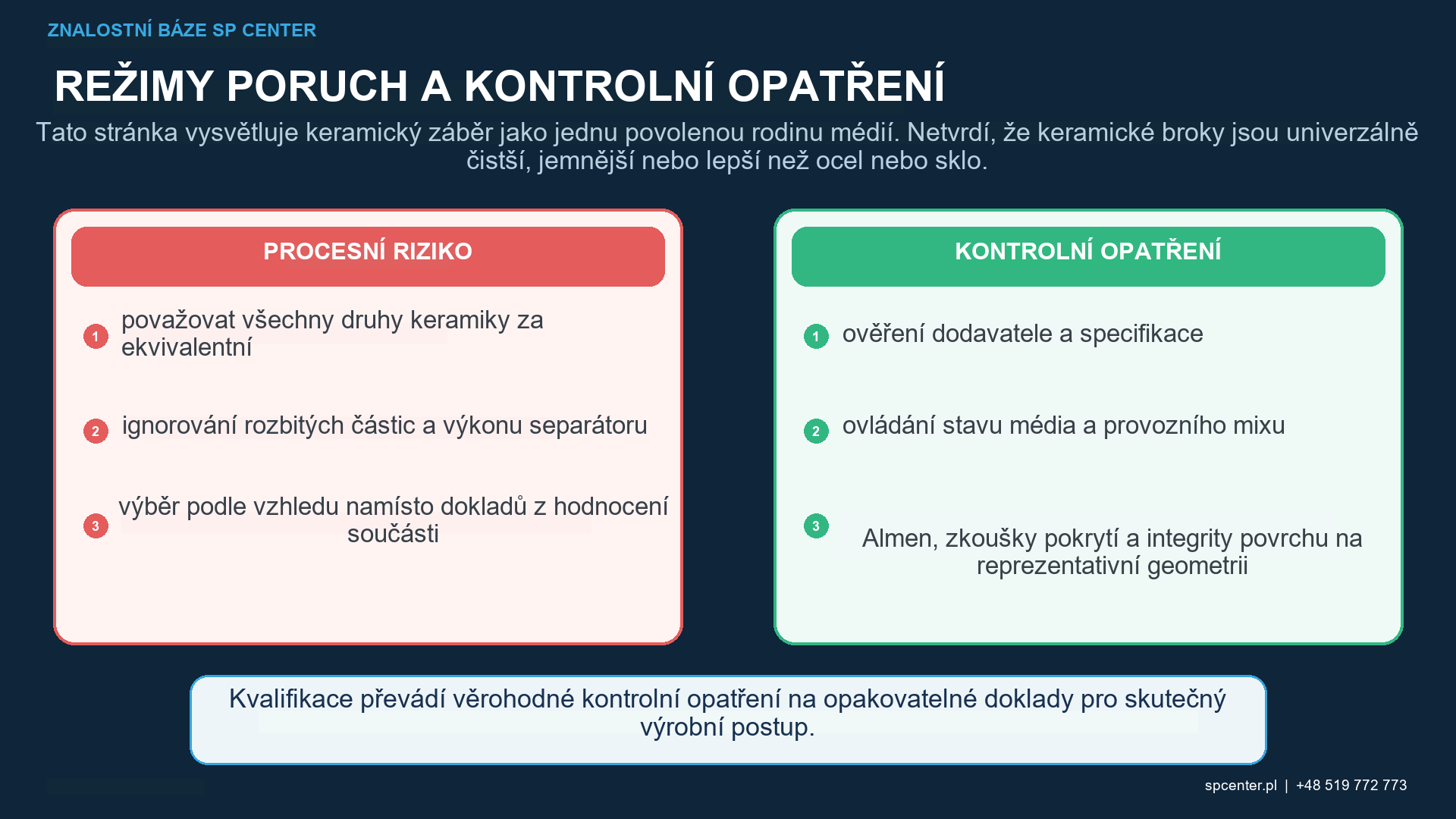

Co se může pokazit s rozlámaným nebo nekvalitním keramickým médiem?

Nepřípustné hranaté úlomky nebo změněné rozložení velikosti mohou ovlivnit lokální účinek nárazu, vývoj stupně pokrytí, stopy na povrchu a funkci regeneračního systému. Nadměrný podíl podměrných částic může signalizovat rozpad média nebo neúčinnou klasifikaci; zachycené nadměrné nebo srostlé částice mohou představovat jiné riziko poškození. Nevytvářejte vlastní vizuální limity: použijte kritéria odběru vzorků, přípravy, zvětšení, klasifikace a přijetí stanovená řídicím dokumentem.

Tam, kde je důležitá kontaminace, definujte, co je zakázáno, jak se kontroluje historie zařízení a jak se ověřuje čistota. Vyhrazený postup může snížit riziko změny, ale samotná specializace neprokazuje shodu média nebo komponenty.

Jsou všechny stroje pro kuličkování kompatibilní s keramickými kuličkami?

Ne. Stabilita dodávky, měření průtoku média, opotřebení trysky nebo kotouče, regenerace, výkon separátoru, zadržování a čištění se mohou lišit v závislosti na jakosti a velikosti. Zařízení pro kuličkování a kotouče používají různé systémy dodávky; ani jeden z nich nelze považovat za vhodný bez zdokumentovaného posouzení zařízení a procesu.

Vysoký odraz může napomoci redistribuci v některých geometriích, ale nezajišťuje pokrytí kořene, otvoru nebo dutiny. Celý specifikovaný povrch musí být posouzen schválenou přímou nebo kvalifikovanou nepřímou metodou na skutečné nebo autorizované reprezentativní geometrii.

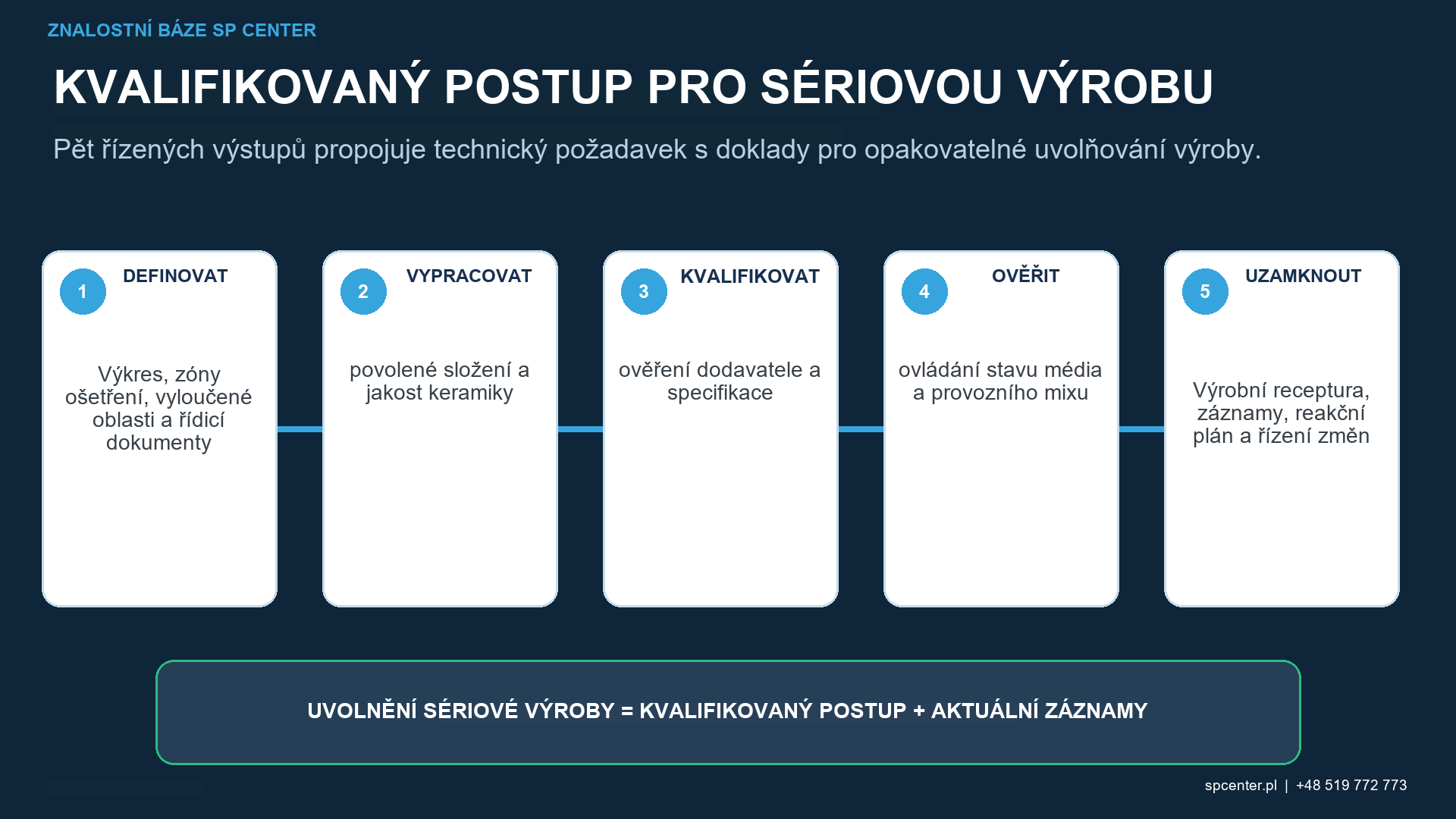

Jak by se měla kvalifikovat keramická broky?

Fáze kvalifikace	Požadovaný výstup	Čemu to brání
Přezkoumání požadavků	Povolená specifikace média, jakost, velikost, materiál součásti, mapa úprav a požadavky na přijetí	Výběr podle generického označení „keramický“ nebo marketingu dodavatele
Posouzení zařízení	Kompatibilní dodávka, měření průtoku, regenerace, klasifikace, zadržování, čištění a přepínací postup	Za předpokladu, že každý tryskací stroj nebo kotoučový stroj zpracovává všechny druhy keramiky
Vývoj procesu	Platný základ nasycení/intenzity, řízený průtok média, geometrie, pohyb, expozice a limity provozního mixu	Opětovné použití programu ocelových broků bez kvalifikace
Přijetí součásti	Schválené pokrytí, povrch, drsnost, kontaminace, poškození, čistota a rozměrové doklady	Považování Almenovy intenzity za úplné přijetí součásti
Sériové kontrola	Sledovatelnost šarže, frekvence vzorkování, doplňování, kontroly klasifikátorů, alarmy a reakční plán	Nedetekovaný posun z čerstvého média na nevhodnou provozní směs
Kontrola změn	Spouštěč posouzení a rekvalifikace pro změny dodavatele, receptury, jakosti, velikosti, stroje nebo přijetí	Tichý přenos dokladů do jiného procesního systému

Tabulka 4. Změna keramického média je kvalifikována jako kompletní změna procesního systému.

Co patří do záznamu o výrobě?

• Identifikace součásti, revize výkresu, materiál, tepelné zpracování, vstupní povrch a mapa zpracování/vyloučení.
• Povolená specifikace keramiky, řada, jakost, jmenovitá velikost, dodavatel, šarže a certifikace.
• Vstupní kontrola, skladování, přeprava, postup zařízení a kontroly výměny nebo věnování.
• Výsledky provozního mixu, doplňování, kontroly klasifikace/obnovy, nálezy cizích médií a záznamy o reakcích.
• Zařízení, konfigurace trysek/kola, upínací přípravek, pohyb, hmotnostní průtok média, platná saturace/intenzita a monitorované proměnné.
• Pokrytí součástí, povrch, drsnost, poškození, kontaminace, čistota a rozměrová akceptace dle požadavků.
• Změny, neshody, autorizované přepracování, schválení zákazníkem a sledovatelnost konečného uvolnění.

Co je keramické kuličkovací médium?

Jedná se o technické zaoblené kuličkovací médium. Řady materiálů na bázi oxidu zirkoničitého jsou pokryty několika dokumenty SAE, ale musí být identifikováno přesné složení, jakost a velikost, nikoli pouze popisovány jako keramické.

Je keramický broky vždy lepší než ocelové broky?

Ne. Vhodnost závisí na povoleném médiu, materiálu součásti, kontrolách kontaminace, požadované intenzitě, geometrii, povrchových limitech, kapacitě zařízení, životním cyklu a kvalifikovaném výsledku.

Odstraňuje keramický broky kovovou kontaminaci?

Může odstranit ocelové broky jako jeden ze zdrojů přenosu železa, ale historie zařízení, smíšená média, systémy regenerace, skladování, manipulace a další cizí materiály stále vyžadují kontrolu.

Lze použít stejná nastavení stroje po přechodu z ocelových na keramické broky?

Ne bez autorizovaného kvalifikačního základu. Hustota, hmotnost, průtok, průraznost a chování při dodávání se mohou změnit, takže je nutné podle potřeby znovu nastavit intenzitu, expozici, pokrytí, přijetí povrchu a kontroly zařízení.

Zaručuje vysoký odraz pokrytí v dutině?

Ne. Odraz může částice přerozdělit, ale neprokazuje, že celý předepsaný povrch dosáhl přijatelného stupně pokrytí stopami po nárazu. Přístup musí být prokázán na skutečné geometrii nebo na schválené reprezentativní geometrii.

Co je provozní směs keramických broků?

Jedná se o cirkulující populaci média ve výrobě po doplnění, opotřebení, lomu, klasifikaci a odstranění. Může se lišit od nové příchozí šarže, a proto vyžaduje vlastní kontrolu a limity.

Dokazuje správná Almenova intenzita, že keramické médium je přijatelné?

Ne. Ověřuje standardizovanou odezvu proudu pro definovanou konfiguraci. Shoda média, pokrytí součásti, stav povrchu, kontaminace, čistota a rozměry zůstávají samostatnými otázkami přijetí.

Které normy pro keramické broky mají být předepsány?

Odpověď závisí na smlouvě. SAE J1830 se zabývá charakteristikami keramických broků na bázi oxidu zirkoničitého; AMS2431 poskytuje obecné požadavky na média a jeho přílohy se zabývají konkrétními keramickými skupinami. Používejte pouze dokumenty a revize, na které se odvolává řídící požadavek.

Klíčové poznatky

• Keramické kuličky jsou technicky navržené zaoblené médium pro kuličkování, nikoli hranaté keramické abrazivo pro tryskání.
• Určete povolené složení, jakost a velikost; neuvádějte pouze „keramika“.
• Zpracovávejte shodu vstupní šarže a podmínky cirkulující provozní směsi odděleně.
• Neodvozujte kontrolu kontaminace, pokrytí nebo výkon povrchu pouze z údajů dodavatele.
• Po příslušné změně média znovu stanovte intenzitu, expozici, pokrytí, přijetí povrchu a kontroly zařízení.
• Pro přijetí použijte kompletní uvedené specifikace a požadavky zákazníka.

Související průvodci SP Center

• Média pro kuličkování
• Ocelové broky pro kuličkování
• Velikost broků při kuličkování
• Tvrdost v tryskách při kuličkování

Technické zdroje

1. SAE J1830_202310, Klasifikace velikosti a charakteristiky keramických broků pro kuličkování

2. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023

3. SAE AMS2431/7C, Kuličkovací média Keramická broky

4. SAE AMS2431/9A, Kuličkovací média Keramická broky, Ceria-Zirconia (ACZ)

5. SAE AMS2431/10, Kuličkovací média, Keramická broky, Yttria-Zirconia (AYZ)

6. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

7. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

8. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Poznámka k normě: Rozsah a edice uvedené výše odpovídají citovaným katalogovým záznamům vydavatele. Pro zadávání veřejných zakázek a přijetí procesu je nutné použít kompletní dokumenty a revize uvedené ve výkresu, smlouvě a přenesených požadavcích zákazníka.
