Kulowanie może poprawić stan warstwy przypowierzchniowej części metalowych wytwarzanych addytywnie, ale reakcja zależy od stopu, orientacji wytwarzania, obróbki cieplnej, chropowatości powierzchni w stanie po wytworzeniu, porowatości połączonej z powierzchnią oraz liczby i rodzaju wad wewnętrznych. Kulowanie może zamknąć lub zmienić kształt płytkich nieciągłości połączonych z powierzchnią, lecz nie usuwa głębokich wad braku przetopu ani nie gwarantuje poprawy właściwości zmęczeniowych.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania części wytwarzanych addytywnie: porowatości, chropowatości i zmęczenia. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za kulowaniem części wytwarzanych przyrostowo?
Kulowanie może poprawić stan warstwy przypowierzchniowej części metalowych wytwarzanych addytywnie, ale reakcja zależy od stopu, orientacji wytwarzania, obróbki cieplnej, chropowatości powierzchni w stanie po wytworzeniu, porowatości połączonej z powierzchnią oraz liczby i rodzaju wad wewnętrznych. Kulowanie może zamknąć lub zmienić kształt płytkich nieciągłości połączonych z powierzchnią, lecz nie usuwa głębokich wad braku przetopu ani nie gwarantuje poprawy właściwości zmęczeniowych.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania części wytwarzanych przyrostowo podczas pierwszego przeglądu należy powiązać proces wytwarzania przyrostowego, orientację i obróbkę cieplną, powierzchnię w stanie po wytworzeniu lub po obróbce skrawaniem oraz porowatość przypowierzchniową, a także dostęp medium do złożonych kanałów, struktur kratowych i podpór. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule omówiono wyłącznie zagadnienia materiałowe i powierzchniowe charakterystyczne dla wytwarzania addytywnego (AM). Mikrokulowanie i pomiary chropowatości pozostają odrębnymi tematami z dziedziny procesu i metrologii.
Jakie zmienne definiują kontrolowany proces kulowania części wytwarzanych addytywnie?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: proces AM, orientacja i obróbka cieplna; powierzchnia w stanie po wytworzeniu lub po obróbce skrawaniem oraz porowatość przypowierzchniowa; dostęp medium do złożonych kanałów, struktur kratowych i podpór. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Proces wytwarzania przyrostowego, orientacja i obróbka cieplna | Ct, badanie mikroskopowe lub zatwierdzony stan odniesienia dla wad | Porowatość i morfologia powierzchni przed procesem i po nim |
| Powierzchnia w stanie po wytworzeniu lub po obróbce skrawaniem oraz porowatość przypowierzchniowa | Porównanie wariantów obróbki powierzchni na reprezentatywnych wydrukach | Dane dotyczące chropowatości i naprężeń szczątkowych |
| Dostęp medium do złożonych kanałów, struktur kratowych i podpór | Walidacja właściwości zmęczeniowych, chropowatości i naprężeń szczątkowych | Badania zmęczeniowe przy zgodnej orientacji |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Wymagania kontrolne przedstawione w tabeli 1 są ze sobą powiązane. Zmiana procesu wytwarzania przyrostowego, orientacji lub obróbki cieplnej może zmienić zakres dokumentacji potrzebnej do oceny powierzchni w stanie po wytworzeniu albo po obróbce skrawaniem oraz porowatości przypowierzchniowej, natomiast ograniczenie wynikające z potrzeby zapewnienia medium dostępu do złożonych kanałów, struktur kratowych i podpór może zawęzić dopuszczalne okno procesu. Dlatego plan kwalifikacji powinien obejmować badanie wzajemnych oddziaływań, a nie zatwierdzanie każdej zmiennej oddzielnie.
Jak kulowanie części wytwarzanych przyrostowo wpisuje się w cały system kulowania?
Sama nazwa materiału nie wystarcza. Obróbka cieplna, twardość, mikrostruktura, warstwa powierzchniowa, wcześniejsze procesy i wrażliwość na wady określają użyteczny zakres odkształcenia plastycznego oraz ryzyko uszkodzenia.
W tym przypadku należy wdrożyć konkretne środki kontroli: tomografia komputerowa, mikroskopia lub zatwierdzona charakterystyka bazowa wad; porównanie technologii obróbki powierzchni na reprezentatywnych wydrukach; oraz walidacja zmęczeniowa, chropowatości i naprężeń szczątkowych. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: tomografia komputerowa, mikroskopia lub zatwierdzony stan odniesienia wad, porównanie technologii obróbki powierzchni na reprezentatywnych wydrukach oraz walidacja zmęczenia, chropowatości i naprężeń szczątkowych muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

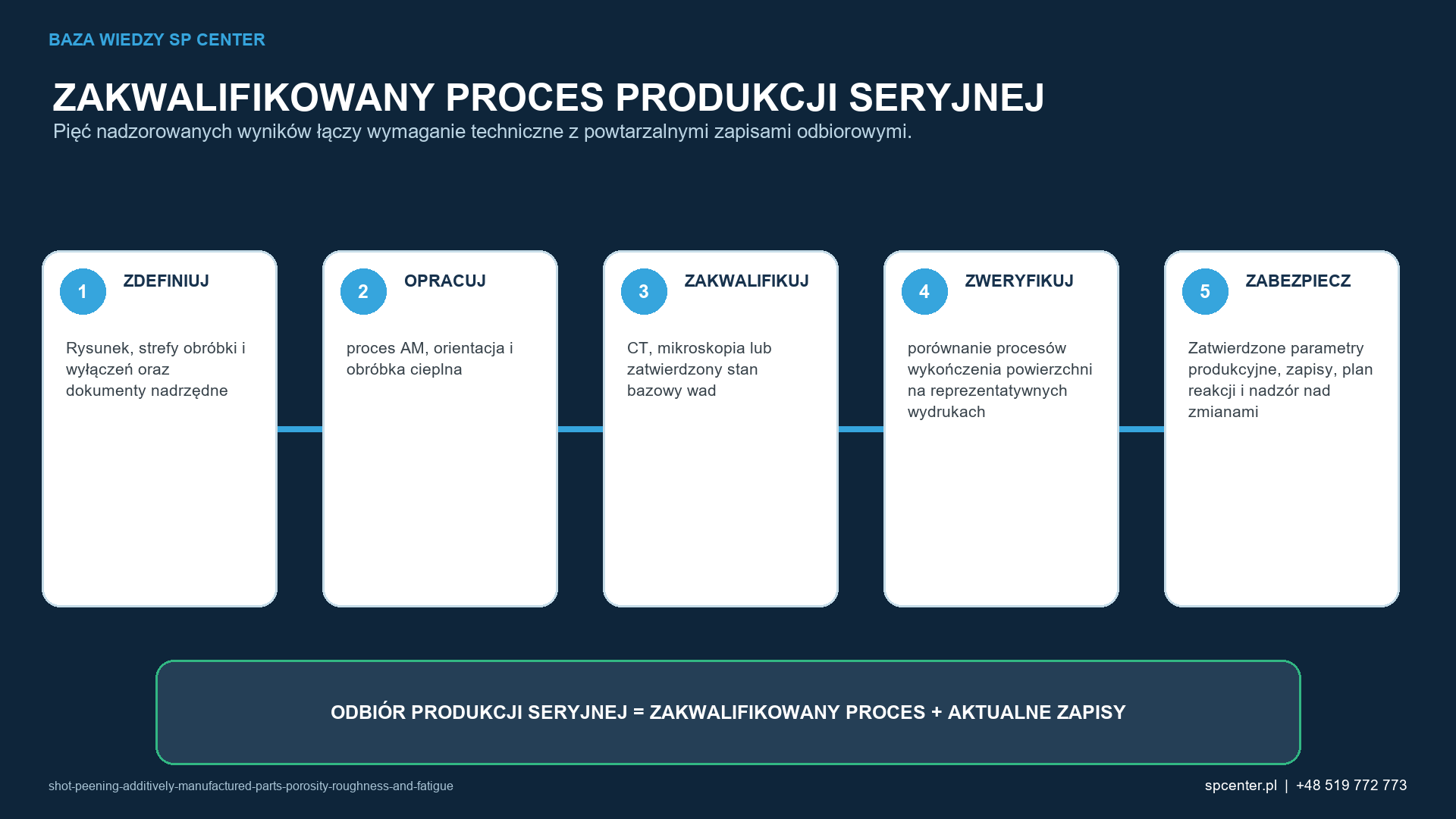

Jak należy kwalifikować kulowanie części wytwarzanych przyrostowo przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić proces wytwarzania addytywnego, orientację i obróbkę cieplną, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź powierzchnię w stanie po wytworzeniu lub obróbce skrawaniem oraz porowatość przypowierzchniową, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz dane dotyczące porowatości i morfologii powierzchni przed procesem i po nim, chropowatości i naprężeń szczątkowych oraz badania zmęczeniowe próbek o zgodnej orientacji, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź bazową charakterystykę wad określoną metodą CT, mikroskopią lub inną zatwierdzoną metodą, porównanie technologii obróbki powierzchni na reprezentatywnych wydrukach oraz walidację właściwości zmęczeniowych, chropowatości i naprężeń szczątkowych. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem części wytwarzanych przyrostowo?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki ocenie porowatości i morfologii powierzchni przed procesem i po nim. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie danych dotyczących chropowatości i naprężeń szczątkowych. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie badań zmęczeniowych przeprowadzonych przy zgodnej orientacji próbek. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.

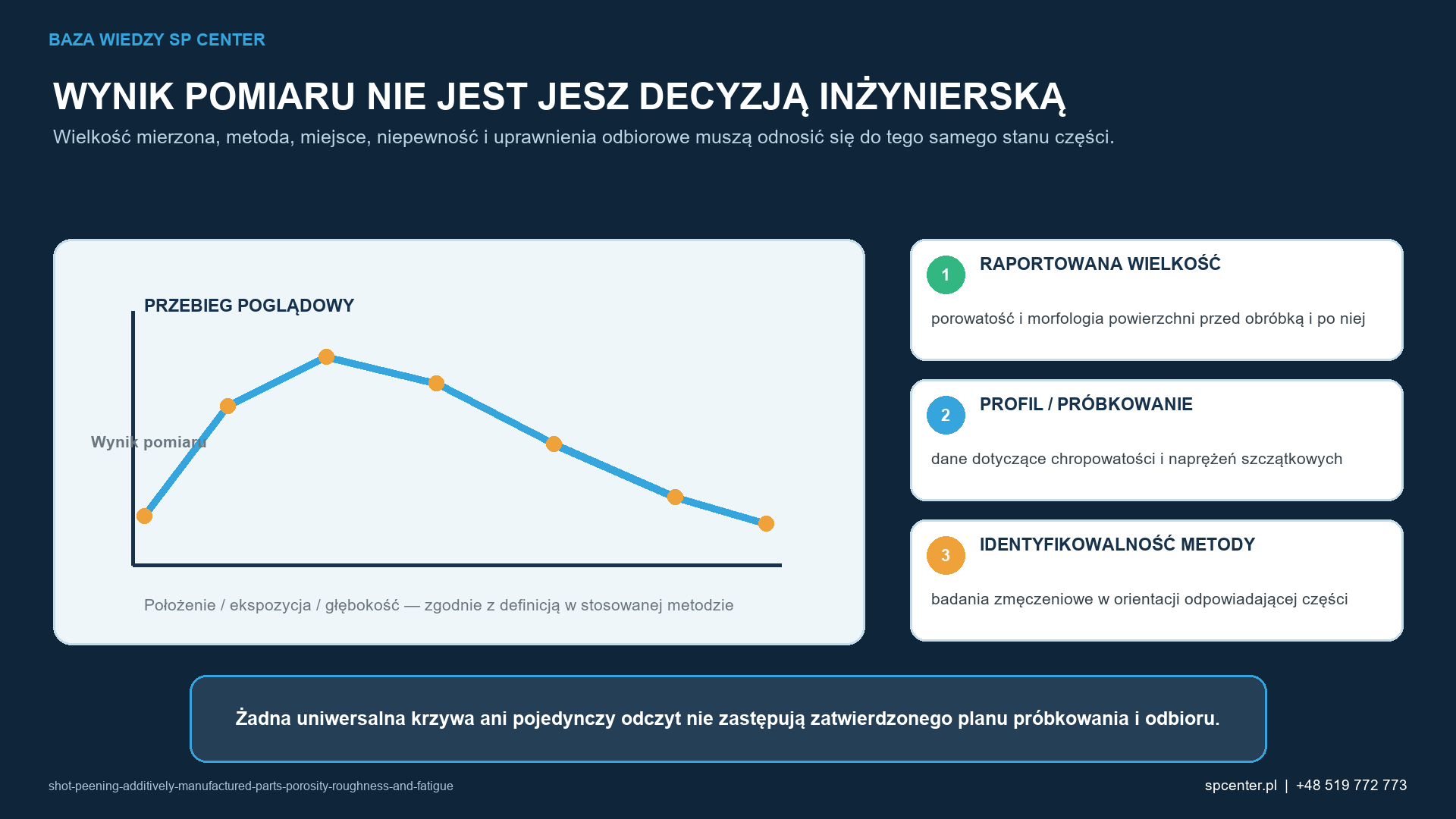

Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania części wytwarzanych addytywnie najbardziej użyteczny pakiet dokumentacji obejmuje dane o porowatości i morfologii powierzchni przed procesem i po nim, dane o chropowatości i naprężeniach szczątkowych oraz badania zmęczeniowe próbek o orientacji odpowiadającej części, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

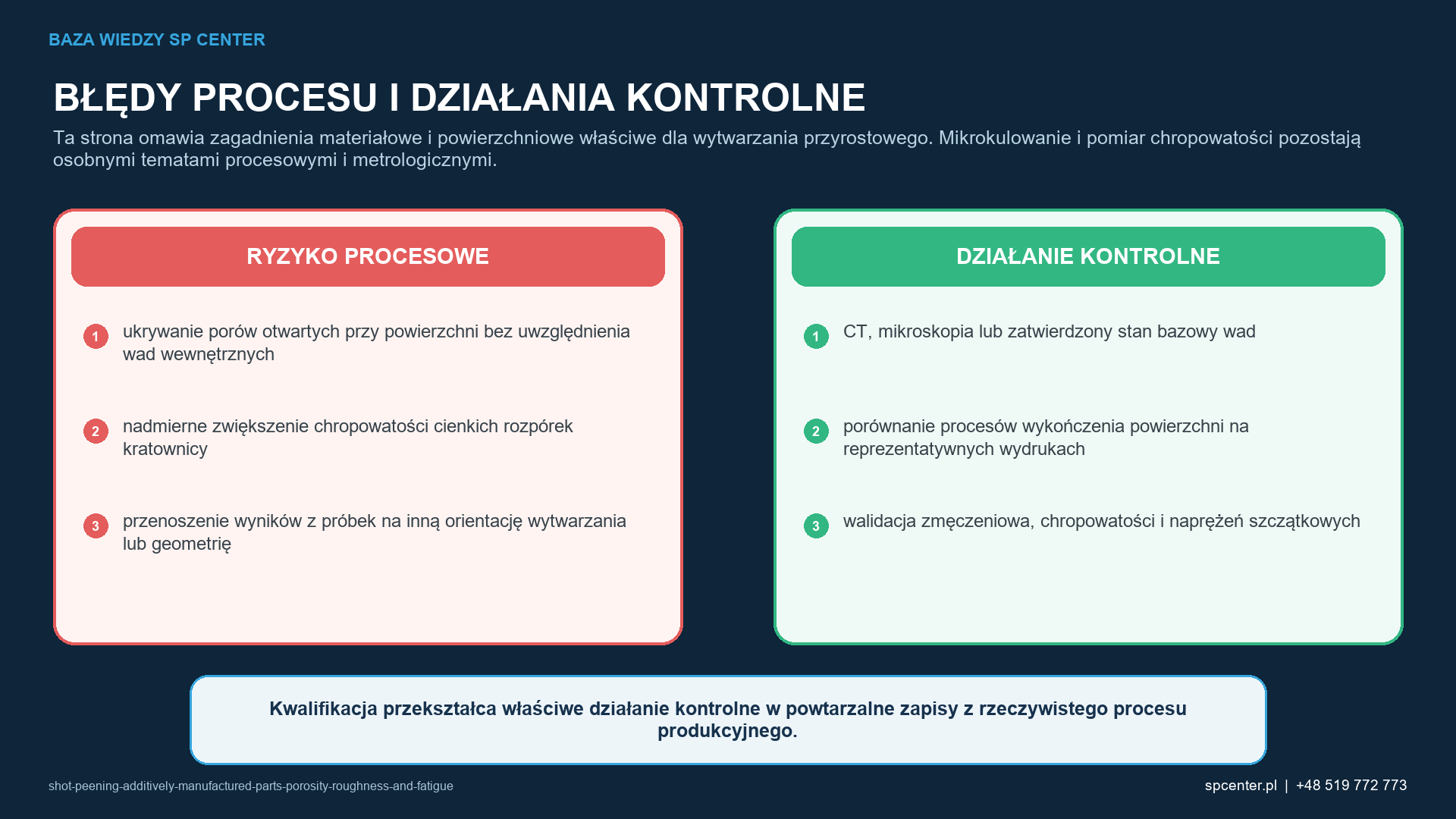

Jakie tryby uszkodzeń wymagają zatrzymania kulowania części wytwarzanych przyrostowo lub podjęcia działań zabezpieczających?
- Maskowanie porów połączonych z powierzchnią bez usunięcia wad wewnętrznych. Odseparować wyroby, których dotyczy problem, potwierdzić ostatni znany prawidłowy stan oraz wykorzystać tomografię komputerową, mikroskopię lub zatwierdzony poziom odniesienia dla wad, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Nadmierne zwiększanie chropowatości cienkich rozpórek struktury kratowej. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostaną oddzielnie przeanalizowane dostęp, medium do kulowania, wyposażenie i reakcja powierzchni. Właściwym rozwiązaniem jest porównanie technologii obróbki powierzchni na reprezentatywnych wydrukach.
- Przenoszenie wyników z próbki na inną orientację wytwarzania lub geometrię. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynierskiego lub klienta. Działania naprawcze powinny opierać się na walidacji trwałości zmęczeniowej, chropowatości i naprężeń szczątkowych oraz wskazywać wszystkie wyroby przetworzone w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące kulowania części wytwarzanych przyrostowo, aby uniknąć niejednoznaczności?
Najpierw należy opisać element i decyzję, a następnie proces. Zapytanie ofertowe powinno zawierać numer i rewizję części, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obróbki i maskowania, wskazane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia, graniczne wymagania powierzchniowe i wymiarowe, liczność partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące procesu wytwarzania addytywnego, orientacji i obróbki cieplnej, powierzchni w stanie po wytworzeniu lub po obróbce skrawaniem i porowatości przypowierzchniowej, a także dostępu medium do złożonych kanałów, struktur kratowych i podpór.
Należy unikać uniwersalnych nastaw skopiowanych z innej części. Zamiast tego trzeba poprosić dostawcę o wyjaśnienie, jak proponowany sposób realizacji procesu zapewnia badania CT, mikroskopię lub zatwierdzoną bazową charakterystykę wad, porównanie sposobów obróbki powierzchni w reprezentatywnych seriach wytwarzania oraz walidację zmęczeniową, chropowatości i naprężeń szczątkowych, a także w jaki sposób pozwoli wykryć ukrywanie porów połączonych z powierzchnią bez uwzględnienia wad wewnętrznych, nadmierne zwiększanie chropowatości cienkich rozpórek struktury kratowej oraz przenoszenie wyników z próbki na inny kierunek wytwarzania lub inną geometrię. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania części wytwarzanych przyrostowo dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie części wytwarzanych przyrostowo, uwzględniając porowatość, chropowatość i zmęczenie, oraz jak określać wymagania dotyczące tego procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania części wytwarzanych przyrostowo oraz zagadnień porowatości, chropowatości i zmęczenia przegląd techniczny powinien obejmować proces wytwarzania przyrostowego, orientację i obróbkę cieplną, powierzchnię w stanie po wytworzeniu lub po obróbce skrawaniem i porowatość przypowierzchniową, a także dostęp medium do złożonych kanałów, struktur kratowych i podpór. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: zamykanie porów połączonych z powierzchnią bez uwzględnienia wad wewnętrznych, nadmierne zwiększanie chropowatości cienkich rozpórek struktury kratowej oraz przenoszenie wyników próbek na inną orientację wytwarzania lub geometrię. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do procesu wytwarzania przyrostowego, orientacji i obróbki cieplnej oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania części wytwarzanych przyrostowo — porowatości, chropowatości i zmęczenia — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania części wytwarzanych addytywnie. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł dotyczy zagadnień materiałowych i powierzchniowych właściwych dla wytwarzania przyrostowego. Mikrokulowanie i pomiary chropowatości pozostają odrębnymi tematami dotyczącymi odpowiednio procesu i metrologii.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to ukrywanie porów otwartych na powierzchnię bez usunięcia wad wewnętrznych, nadmierne zwiększanie chropowatości cienkich prętów struktury kratowej oraz przenoszenie wyników z próbki na inną orientację wytwarzania lub geometrię.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować porowatość i morfologię powierzchni przed procesem i po nim, dane dotyczące chropowatości i naprężeń szczątkowych oraz badania zmęczeniowe próbek o zgodnej orientacji.
Często zadawane pytania o kulowanie części wytwarzanych addytywnie — porowatość, chropowatość i zmęczenie
Jakie informacje są potrzebne do wyceny kulowania części wytwarzanych przyrostowo?
Dobrze przygotowane zapytanie ofertowe zawiera nadzorowany rysunek i jego rewizję, stan materiału i obróbki cieplnej, określone strefy obróbki i wyłączeń, normy nadrzędne, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia powierzchniowe i wymiarowe, liczbę części, zasady grupowania w partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać proces wytwarzania przyrostowego, orientację i obróbkę cieplną, powierzchnię w stanie po wytworzeniu lub po obróbce skrawaniem oraz porowatość przypowierzchniową, a także dostęp medium do złożonych kanałów, struktur kratowych i podpór.
Jakie zapisy potwierdzają nadzór nad kulowaniem części wytwarzanych addytywnie?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować porowatość i morfologię powierzchni przed procesem i po nim, dane dotyczące chropowatości i naprężeń szczątkowych oraz badania zmęczeniowe odpowiednie dla danej orientacji wytwarzania.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem części wytwarzanych przyrostowo obejmują ukrywanie porów połączonych z powierzchnią bez uwzględnienia wad wewnętrznych, nadmierne zwiększenie chropowatości cienkich prętów struktur kratowych oraz przenoszenie wyników uzyskanych na próbkach na inną orientację wytwarzania lub geometrię.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować kulowanie części wytwarzanych addytywnie?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie badań CT, mikroskopii lub zatwierdzonego stanu odniesienia dla wad, porównania przebiegów obróbki powierzchni na reprezentatywnych wyrobach oraz walidacji zmęczeniowej, chropowatości i naprężeń szczątkowych.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania części wytwarzanych przyrostowo?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie może poprawić stan warstwy przypowierzchniowej części metalowych wytwarzanych addytywnie, ale reakcja zależy od stopu, orientacji wytwarzania, obróbki cieplnej, chropowatości powierzchni w stanie po wytworzeniu, porowatości połączonej z powierzchnią oraz liczby i rodzaju wad wewnętrznych. Kulowanie może zamknąć lub zmienić kształt płytkich nieciągłości połączonych z powierzchnią, lecz nie usuwa głębokich wad braku przetopu ani nie gwarantuje poprawy właściwości zmęczeniowych.
- Łącznym nadzorem obejmij proces wytwarzania przyrostowego (AM), orientację i obróbkę cieplną, powierzchnię w stanie po wytworzeniu lub po obróbce skrawaniem i porowatość przypowierzchniową oraz dostęp medium do złożonych kanałów, struktur kratowych i podpór.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj tomografię komputerową, mikroskopię lub zatwierdzony stan odniesienia wad, porównuj przebiegi obróbki powierzchni na reprezentatywnych wydrukach oraz waliduj właściwości zmęczeniowe, chropowatość i naprężenia szczątkowe.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: maskowanie porów otwartych na powierzchnię bez rozwiązania problemu wad wewnętrznych, nadmierne zwiększanie chropowatości cienkich podpór struktury kratowej oraz przenoszenie wyników z próbek na inną orientację wytwarzania lub geometrię.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o porowatość i morfologię powierzchni przed obróbką i po niej, dane dotyczące chropowatości i naprężeń szczątkowych oraz badania zmęczeniowe próbek o zgodnej orientacji.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie złączy spawanych: wpływ na stopy spoin i trwałość zmęczeniową
- Czy każdy metal można kulować? Ograniczenia dotyczące materiałów kruchych
- Kulowanie stali sprężynowej: parametry decydujące o właściwościach zmęczeniowych
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. Gatto, Sola i Tognoli, Shot Peening of Additively Manufactured A357.0 Parts
3. Zachowanie zmęczeniowe stopu Ti-6Al-4V wytworzonego metodą PBF po kulowaniu i umacnianiu laserowym
4. Kulowanie a zmęczenie stopu AlSi10Mg wytworzonego metodą SLM
5. Wpływ kulowania na morfologię porowatości w stopie AlSi10Mg wytworzonym metodą SLM
6. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
7. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
8. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
9. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
