Beakta byggorientering, värmebehandling, yta i byggt eller bearbetat tillstånd, förekomst av defekter och åtkomst som delar av kvalificeringen av kulpeningen
Kulpening kan modifiera ytnära tillstånd hos en additivt tillverkad metalldel, introducera tryckrestspänning och, i kvalificerade fall, förbättra utmattningsbeteendet. Resultatet beror på additivt tillverkad metalldels tillstånd, legering, byggorientering och plats, termisk historik, initial topografi, ytförbundna och interna defekter, geometri och den fullständiga ytbehandlingssekvensen. Kulpening är inte en porborttagnings- eller sprickreparationsprocess.
Varför definieras en AM-del inte enbart av legeringsnamnet?
Samma nominella legering kan ha olika mikrostruktur, anisotropi, hårdhet, restspänning, yttillstånd och defektpopulation efter olika AM-processer, maskiner, parameteruppsättningar, råmaterialhistorik, byggorienteringar, värmebehandlingar och varma isostatiska pressningsvägar. ASTM F3122 identifierar materialanisotropi, beredning och porositet bland de faktorer som påverkar rapporterade mekaniska egenskaper hos AM-material.
| AM-inmatning | Varför det påverkar kulpening | Minsta spårbara information |
|---|---|---|
| AM-process och maskinkonfiguration | PBF-LB/M, PBF-EB/M, DED och andra vägar skapar olika ytor och defektpopulationer | Processkategori, maskin, kvalificerad parameteruppsättning och byggpost |
| Legerings-, råmaterial- och återanvändningshistorik | Kemi, kontaminering och pulvertillstånd påverkar materialrespons och defekter | Materialbeteckning, parti, certifikat och kontrollerad återanvändningsstatus |
| Byggorientering och plats | Ytstruktur, stöd, termisk historik och mekaniska egenskaper kan vara riktningsbaserade | Orientering, position i bygg och vittnesprov relation |
| Värmebehandling eller HIP | Mikrostruktur, hårdhet, restspänning och inre porositet kan förändras | Komplett termisk process, utrustning och frisläppningsdokumentation |
| Borttagning och bearbetning av stöd | De definierar ytan som kulpening faktiskt når | Operationssekvens, materialavverkning och slutligt inkommande tillstånd |
| Geometri och vägg- eller stagets tjocklek | Åtkomst, styvhet och risk för mediekvarning eller deformation skiljer sig åt | Behandlingskarta, minsta sektion och oåtkomliga eller interna egenskaper |
Tabell 1. Byggjournalen och efterbearbetningshistoriken ingår i ingångstillståndet för kulpeningen.
Ett provstycke är representativt endast när dess orientering, placering, termiska processupplägg, ythistorik och relevanta geometri har ett styrt samband med komponenten. ASTM F2971 tillhandahåller ett rapporteringsramverk för provkroppar för additiv tillverkning; det innebär inte att ett referensprov automatiskt är likvärdigt med produktionskomponenten.
Vad kan kulpening göra med ytråhet och porer?
Stöt kan platta till utskjutande element, plastiskt deformera ett ytskikt och skapa en ny stöttextur. Beroende på initialt tillstånd och processens svårighetsgrad kan en vald ytjämnhetsparameter minska eller öka. Profil- och areaparametrar, mätriktning, filtrering, plats och oåtkomliga ytor bör därför specificeras snarare än att förlita sig på ett enda generiskt ytjämnhetsvärde.
En grund ytförbunden poröppning kan omformas, förträngas eller lokalt stängas. Den synliga förändringen får inte beskrivas som borttagning av den underliggande defekten. Brist på fusionsdefekter, gasporer och andra interna diskontinuiteter kan finnas kvar under den modifierade ytan och kan fortfarande styra utmattning. En inspektionsmetod bör väljas för defekttyp, storlek, orientering, material och geometri.
Hur påverkar ytbehandlingssekvensen resultatet?
Ytor i byggt tillstånd, efter stödborttagning, efter bearbetning, trumling, kemisk slutbehandling eller polering utgör olika ingångstillstånd. Ordningsföljden kan avgöra om kulpeningen verkar på delvis sammansmälta partiklar, bearbetningsspår eller ett jämnare underlag. Senare slipning eller polering kan avlägsna en del av det kulpeningspåverkade skiktet, medan värmeexponering kan relaxera restspänningarna.
Publicerade studier av specifika PBF Ti-6Al-4V-provkonfigurationer visar att efterbehandlingsvägen förändrar utmattningsresponsen och att ytjämnhet ensam kan vara en otillräcklig prediktor när defekter i underlaget kvarstår. Dessa resultat är användbara för att utforma en kvalificering, inte för att tilldela en universell förbättringsfaktor till en annan legering eller komponent.
Kan komplexa kanaler och gitter kulpenas?
Endast ytor som nås av en kvalificerad ström kan hävdas som behandlade. Böjda passager, blindhål, gitternoder, stöd och nedåtriktade ytor kan skapa begränsningar i siktlinjen och multipla reflektioner som skiljer sig från en öppen kupong. Små medier kan förbättra åtkomsten men ger också upphov till utmaningar gällande klassificering, kontaminering, instängning och återhämtning.
Tunna stag eller väggar kan deformeras, bli alltför grova eller drabbas av lokala skador. Genomförbarhetsarbete bör utmana minsta sektion, sämsta orientering och svåraste åtkomst samtidigt som rengöring och verifiering av mediesläpp definieras. Täckningsgrad på en lämplig yttre yta visar inte intern kanaltäckning.

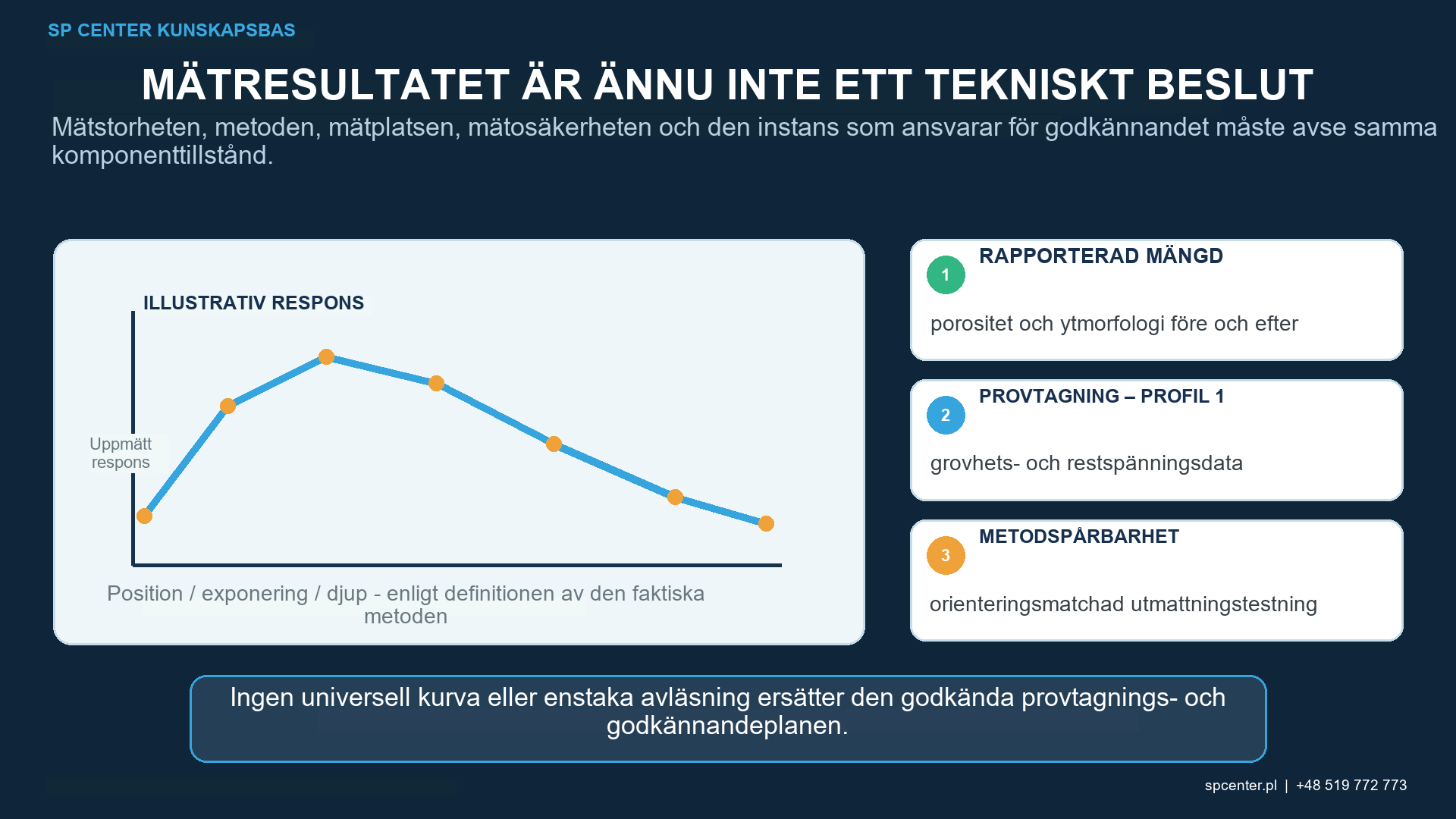

Vilka mätningar stöder kvalificering och släpp?
| Observerad utdata | Lämpliga underlag | Tolkningsgräns |
|---|---|---|
| Ytmorfologi och ytjämnhet | Definierade profil- eller areaparametrar, mikroskopi och matchade platser | En lägre Ra eller Sa ensamt bevisar inte färre utmattningskritiska defekter |
| Ytkopplade pormorfologi | Kvalificerad mikroskopi, sektionering eller CT-strategi före och efter behandling | En sluten eller tillplattad öppning bevisar inte att underytedefekten försvunnit |
| Intern defektpopulation | Kvalificerad volumetrisk oförstörande teckensnittsundersökning eller destruktiv karakterisering efter behov | Visuell inspektion och täckningsgrad kan inte fastställa intern sundhet |
| Kulpeningsintensitet och täckningsgrad | Almenmättnadsbevis och komponenttäckning med godkända metoder | Varken bevisar utmattningslivslängd eller fullständig intern kanalbehandling |
| Restspänning | Plats- och riktningsspecifik validerad mätning | En punkt eller riktning är inte det fullständiga AM-komponenttillståndet |
| Utmattningsbeteende | Orienterings-, geometri- och ytvägsrepresentativ testplan | Publicerad kupongförbättring är inte en universell komponentfaktor |
Tabell 2. Varje mätning stöder ett definierat påstående; ingen ersätter alla andra underlag.

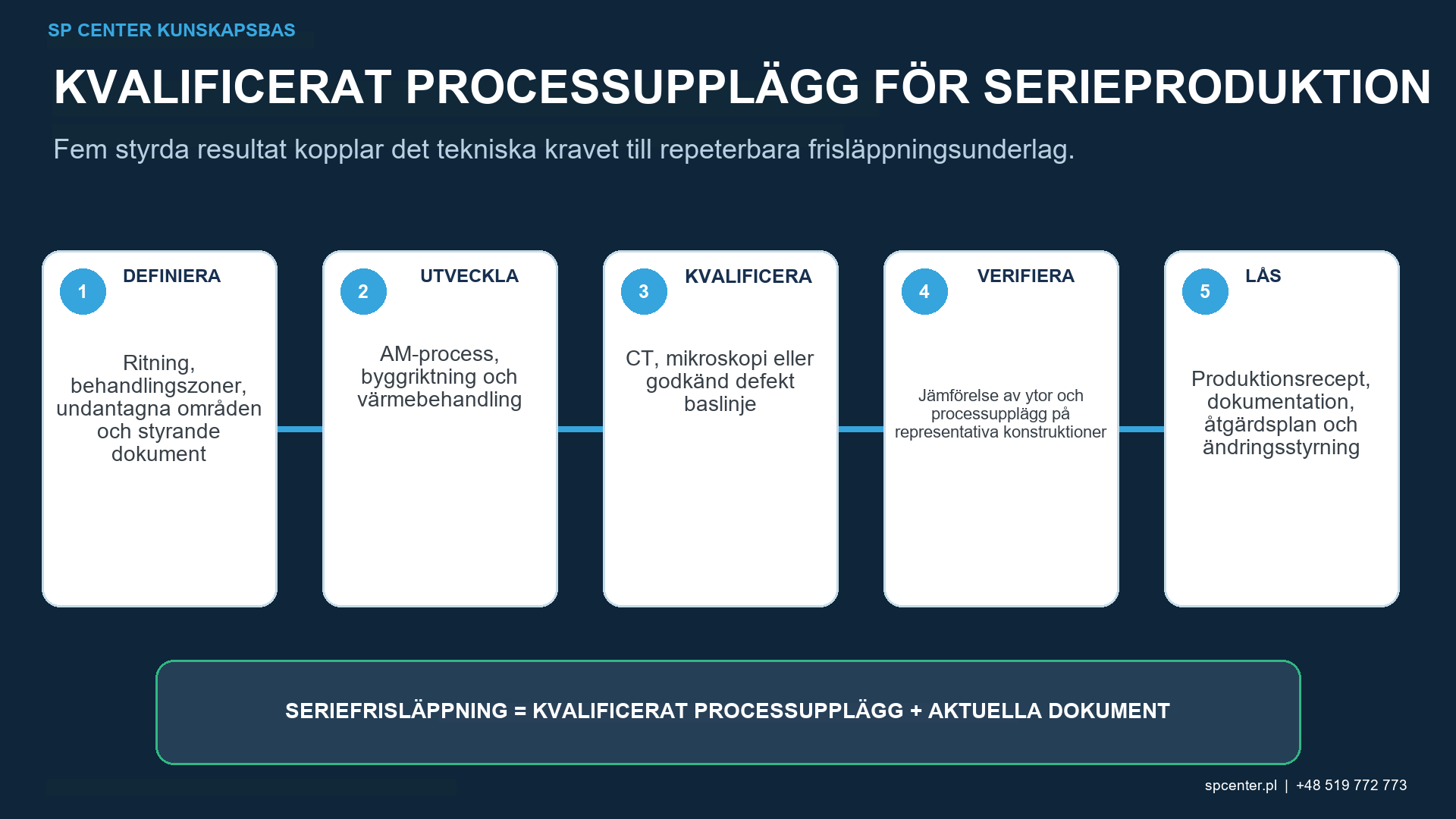

Kvalificeringen ska jämföra styrda bygg- och yttillstånd med produktionsrepresentativ kulpeningsutrustning, kulpeningsmedier, verktyg och rörelse. Fastställ Almenintensitet och mättnad vid definierade representativa positioner och verifiera därefter komponentens täckningsgrad separat. Lägg till underlag för morfologi, ytråhet, mått, renhet, OFP, restspänningar eller utmattning där ritningen eller kvalificeringsplanen föreskriver det.

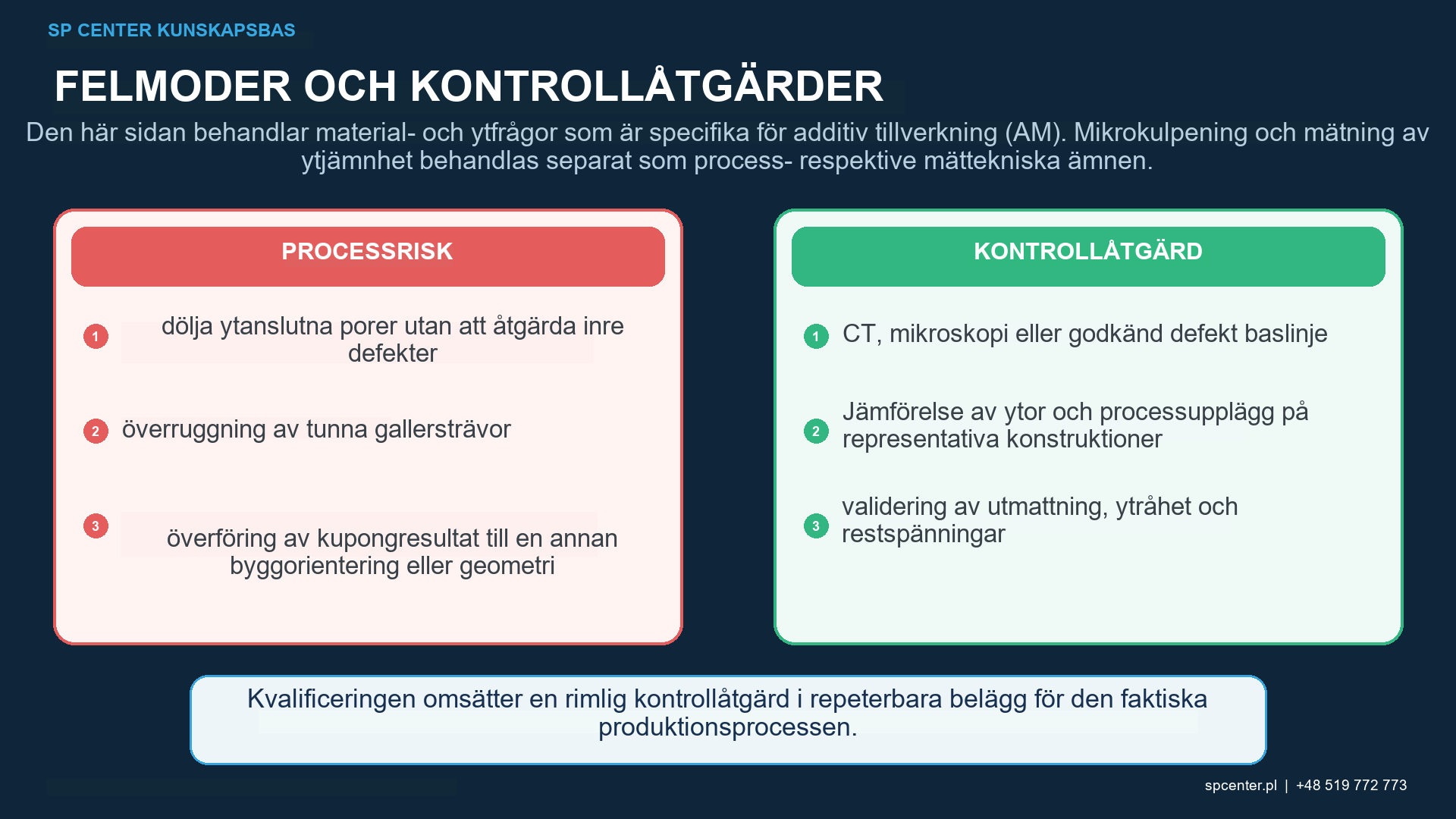

Vilka fel kräver inneslutning?
- En ytförbunden poröppning är stängd och felaktigt registrerad som defektborttagning.
- En grov extern kupong passerar medan en nedåtvänd yta, kanal eller gitter förblir oåtkomlig.
- En tunn stag är böjd, överuppruggad eller dimensionellt förändrad genom lokal exponering.
- Kulpeningsmedium eller sprickor kvarstår i en kanal, ett gitter eller en blindkavitet.
- Mediaöverföring eller inbäddning skapar en oacceptabel kontamineringsrisk.
- Resultat från en byggorientering, värmebehandling eller maskin överförs utan likvärdighetsgranskning.
- Efterbehandling eller värme efter kulpening ändrar det kvalificerade yt- och restspänningstillståndet.
Stoppa och begränsa den påverkade produkten från det senast verifierade acceptabla tillståndet. Bevara dokumentation över byggnation, material, värmebehandling, inkommande inspektion, kulpening och frisläppning. Återbearbetning kräver uttryckligt tillstånd eftersom kumulativ exponering och ytterligare en rengörings- eller efterbehandlingscykel kan ändra ytjämnhet, dimensioner, kontaminering och materialrespons.
Vad ska offertförfrågan och kvalificeringsplanen innehålla?
| Inmatning av offertförfrågan eller kvalificering | Beslut aktiverat | Risk om utelämnas |
|---|---|---|
| Kontrollerad del och byggdefinition | Bekräftar geometri, orientering, byggplats och revision | Underlag från en icke-ekvivalent bygg överförs |
| Inkommande defekt och ytbaslinje | Separerar befintligt AM-tillstånd från kulpeningssvar | Kulpening misstas för por- eller sprickreparation |
| Slutför efterbehandlingssekvens | Definierar värme-, HIP-, bearbetnings-, ytbehandlings-, rengörings- och kulpeningsordning | Det behandlade lagret tas senare bort eller relaxeras |
| Behandlings-, uteslutnings- och åtkomstkarta | Identifierar externa ytor, kanaler, Risker med gitter och fångade medier | Oåtkomliga funktioner antas vara täckta |
| Process- och komponentacceptans | Separerar intensitet, täckningsgrad, ytjämnhet, dimensioner, oförstörande tester och utmattningsanspråk | En surrogat frigör hela komponenten |
| Ändrings- och omkvalificeringsregler | Kontrollerar bygg-, maskin-, material-, värme-, yt- och kulpeningsändringar | Ett nytt AM-tillstånd använder en föråldrad kvalificering |
Tabell 3. AM-byggdata och kulpeningsdata måste mötas i en spårbar komponentväg.
Ange behörig godkännandefunktion och slutför revisioner av den åberopade ritningen, specifikationerna och de vidareförda kundkraven. Om defektgränsen, inspektionsmetoden, behandlingsgränsen eller kvalificeringsförhållandet mellan kupong och del saknas, erhåll en kontrollerad förtydligande före bearbetning.
Vanliga frågor
Kan kulpening förbättra utmattningsbeteendet hos AM-metalldelar?
Det kan ske i ett kvalificerat material, konstruktions- och ytstruktur, och publicerade studier rapporterar förbättringar för specifika PBF-titankonfigurationer. Resultatet är inte universellt och måste valideras för den faktiska legeringen, orienteringen, geometrin, defektpopulationen och belastningen.
Tar kulpening bort porositet från en AM-del?
Nej. Det kan deformera eller stänga öppningen i en grund ytförbunden funktion, men det tar inte bort en djupare por- eller brist på smältdefekt. Den erforderliga defektkarakteriseringen förblir separat.
Kommer kulpening alltid att minska AM-ytjämnhet?
Nej. Svaret beror på den inkommande topografin, mediet, intensiteten, täckningsgraden och åtkomsten. Vissa toppar kan planas ut medan ny slagstruktur skapas, så de angivna ytjämnhetsparametrarna måste mätas.
Kan as-built och maskinbearbetade AM-ytor använda samma kulpeningsprocess?
Inte automatiskt. Deras ytråhet, defekter nära ytan, dimensioner och respons skiljer sig åt. De bör behandlas som olika inkommande förhållanden om inte ekvivalens påvisas.
Kan komplexa interna kanaler kulpenas?
Endast där en kvalificerad ström kan nå den erforderliga ytan och kulpeningsmedium kan tas bort och resultatet inspekteras. Siktlinje, vändfunktioner, gitter och blinda passager behöver explicita genomförbarhetsbevis.
Bevisar korrekt Almenintensitet att ett AM-gitter är acceptabelt?
Nej. Intensiteten karaktäriserar strömmen vid definierade testpositioner. Stöttåns åtkomst, täckningsgrad, distorsion, ytråhet, kvarhållna kulpeningsmedier och eventuella prestandakrav behöver sina egna kontroller.
Vilka AM-förändringar kan utlösa omkvalificering?
Exempel inkluderar processkategori, maskin- eller parameteruppsättning, råmaterialskick, byggorientering eller plats, värmebehandling, HIP, borttagning av stöd, bearbetning, geometri, minsta tvärsnitt, kulpeningsutrustning, kulpeningsmedium eller acceptansmetod.
Kan publicerade kupongresultat användas som ett konstruktionsvärde?
Inte utan teknisk motivering. Publicerade resultat stöder mekanism och testplanering, men komponentacceptans behöver representativt material, bygg, ytväg, geometri och belastningsbevis under den styrande myndigheten.
Viktiga slutsatser
- Kontrollera AM-process, byggorientering, plats, material, värmebehandling och inkommande yta.
- Likställ inte en sluten poröppning med borttagning av den underliggande defekten.
- Kvalificera ”as-built” och bearbetade ytor separat om inte ekvivalens påvisas.
- Bevisa åtkomst, täckningsgrad, rengöring och dimensionsstabilitet på komplexa eller tunna element.
- Separera intensitet, täckningsgrad, morfologi, ytjämnhet, interna defekter, restspänning och utmattning.
- Använd publicerade studier för att planera validering, inte för att lova en universell livslängdsfaktor.
Relaterade SP Center-guider
- Mikrokulpening
- Ytjämnhetsmätning efter kulpening
- Utmattningstestning efter kulpening
- Ytdefekter och kulpening
Tekniska referenser
1. ISO/ASTM 52900:2021, Additiv tillverkning – grundläggande principer och terminologi
3. ASTM F3122-14(2022), Utvärdering av mekaniska egenskaper hos metallmaterial tillverkade via AM
4. ASTM F2971-13(2021), Rapporteringsdata för AM-testprover
7. SAE J2441_202511: Kulpening, stabiliserad november 2025
8. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Tillämpa endast de fullständiga standarder och acceptanskrav som projektet åberopar. AM- och kulpeningsstandarder behandlar olika delar av tillverkningsprocessen.
