V kvalifikácii guľôčkovania zohľadnite orientáciu pri výrobe, tepelné spracovanie, povrch v stave po výrobe alebo po obrábaní, výskyt chýb a prístup.
Guľôčkovanie môže zmeniť stav blízko povrchu aditívne vyrobeného kovového dielu, zaviesť zvyškové tlakové napätie a v kvalifikovaných prípadoch zlepšiť správanie pri únave. Výsledok závisí od procesu aditívneho spracovania, zliatiny, orientácie a umiestnenia konštrukcie, tepelnej histórie, počiatočnej topografie, povrchových a vnútorných defektov, geometrie a kompletného postupu dokončovania. Guľôčkovanie nie je proces odstraňovania pórov ani opravy trhlín.
Prečo nie je AM diel definovaný iba názvom zliatiny?
Tá istá nominálna zliatina môže mať rôznu mikroštruktúru, anizotropiu, tvrdosť, zvyškové napätie, stav povrchu a populáciu defektov po rôznych AM procesoch, strojoch, súboroch parametrov, histórii vstupných surovín, orientáciách výroby, tepelných spracovaniach a izostatických lisovacích postupoch za tepla. ASTM F3122 identifikuje anizotropiu materiálu, prípravu a pórovitosť medzi faktormi, ktoré ovplyvňujú uvádzané mechanické vlastnosti AM materiálu.
| Vstup AM | Prečo to ovplyvňuje guľôčkovanie | Minimálne sledovateľné informácie |
|---|---|---|
| Proces AM a konfigurácia stroja | PBF-LB/M, PBF-EB/M, DED a ďalšie postupy vytvárajú rôzne povrchy a populácie defektov | Kategória procesu, stroj, kvalifikovaná sada parametrov a záznam o zostavení |
| História zliatiny, vstupného materiálu a opätovného použitia | Chémia, kontaminácia a stav prášku ovplyvňujú odozvu materiálu a defekty | Označenie materiálu, šarža, certifikát a stav kontrolovaného opätovného použitia |
| Orientácia a umiestnenie zostavy | Textúra povrchu, podklady, tepelná história a mechanické vlastnosti môžu byť smerové | Orientácia, umiestnenie v zostavení a vo vzorke svedka vzťah |
| Tepelné spracovanie alebo HIP | Mikroštruktúra, tvrdosť, zvyškové napätie a vnútorná pórovitosť sa môžu zmeniť | Kompletný tepelný postup, zariadenie a záznam o uvoľnení |
| Odstránenie a obrábanie podpery | Definujú povrch, ktorý sa pri guľôčkovaní skutočne dosiahne | Postupnosť operácií, odber materiálu a konečný vstupný stav |
| Geometria a hrúbka steny alebo vzpery | Prístup, tuhosť a riziko zadržiavania alebo deformácie média sa líšia | Mapa úpravy, minimálny prierez a neprístupné alebo vnútorné prvky |
Tabuľka 1. Záznam o zostavení a história následného spracovania sú súčasťou vstupného stavu guľôčkovania.
Skúšobná vzorka je reprezentatívna iba vtedy, ak jej orientácia, umiestnenie, tepelný postup, história povrchu a relevantná geometria majú riadený vzťah k súčiastke. ASTM F2971 poskytuje rámec na vykazovanie skúšobných telies pre aditívnu výrobu; neznamená však, že kontrolná vzorka je automaticky rovnocenná výrobnej súčiastke.

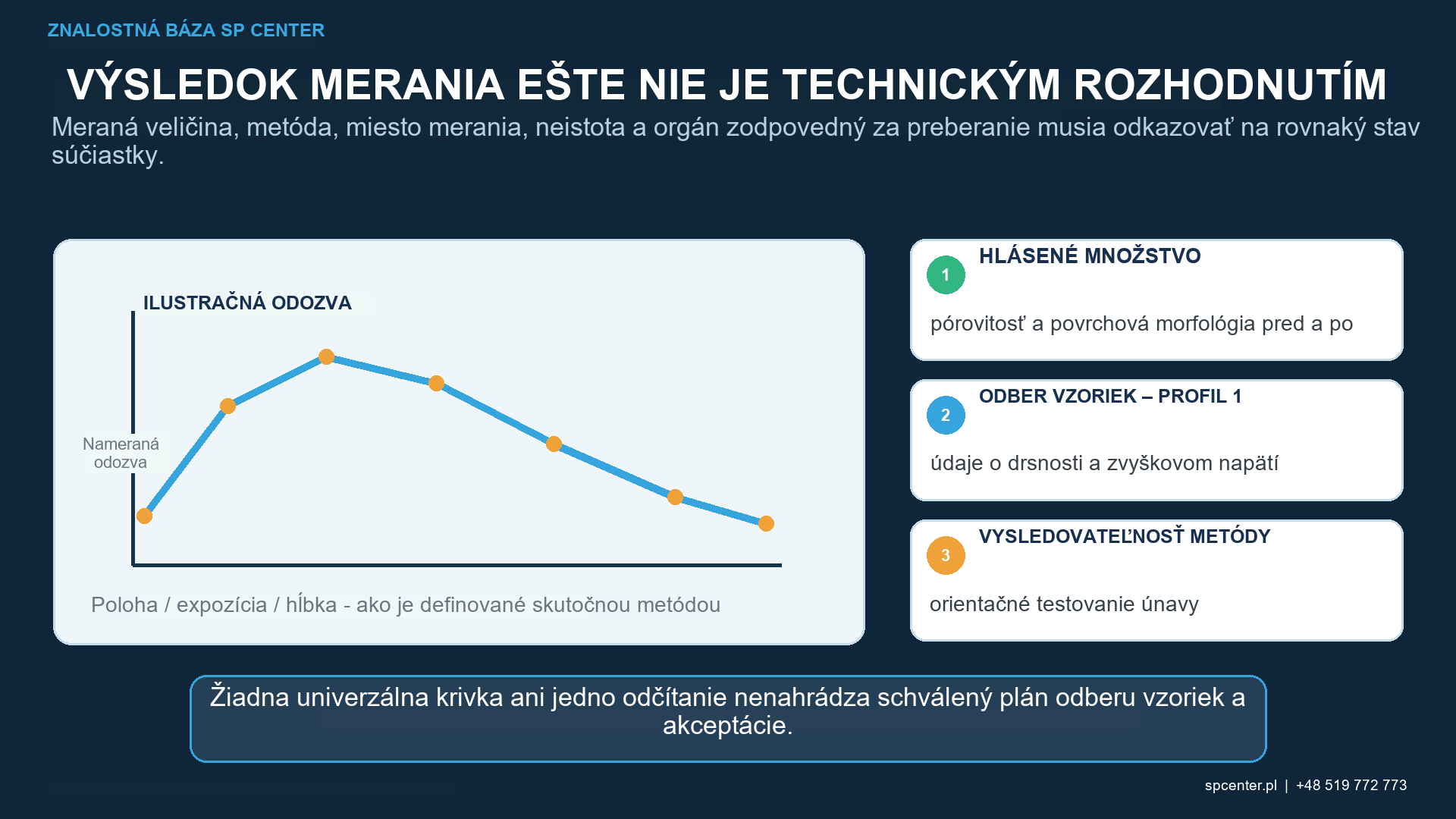

Čo môže guľôčkovanie urobiť s drsnosťou a pórmi?
Náraz môže sploštiť vyčnievajúce prvky, plasticky deformovať povrchovú vrstvu a vytvoriť novú textúru nárazu. V závislosti od počiatočného stavu a závažnosti procesu sa môže vybraný parameter drsnosti znížiť alebo zvýšiť. Preto by sa mali špecifikovať profilové a plošné parametre, smer merania, filtrovanie, umiestnenie a neprístupné povrchy, a nie spoliehať sa na jednu všeobecnú hodnotu drsnosti.
Plytký otvor póru spojený s povrchom sa môže pretvarovať, zúžiť alebo lokálne uzavrieť. Táto viditeľná zmena sa nesmie opísať ako odstránenie základnej chyby. Chyby spôsobené nedostatkom spojenia, plynové póry a iné vnútorné diskontinuity môžu zostať pod upraveným povrchom a stále môžu ovplyvňovať únavu materiálu. Metóda kontroly by sa mala zvoliť pre typ, veľkosť, orientáciu, materiál a geometriu chyby.
Ako ovplyvňuje sled povrchových operácií výsledok?
Povrch v stave po výrobe, po odstránení podpier, po obrábaní, omieľaní, chemickom dokončení alebo leštení predstavuje odlišný vstupný stav. Poradie môže určiť, či guľôčkovanie pôsobí na čiastočne natavené častice, stopy po obrábaní alebo rovnomernejší podklad. Následné brúsenie či leštenie môže odstrániť časť vrstvy ovplyvnenej guľôčkovaním a tepelná expozícia môže relaxovať zvyškové napätia.
Publikované štúdie o konkrétnych konfiguráciách vzoriek PBF Ti-6Al-4V ukazujú, že postup dodatočného spracovania mení únavovú odozvu a že samotná drsnosť povrchu môže byť nedostatočným prediktorom, keď pretrvávajú podpovrchové defekty. Tieto výsledky sú užitočné na návrh kvalifikácie, nie na priradenie univerzálneho faktora zlepšenia inej zliatine alebo komponentu.
Môžu byť komplexné kanály a mriežky guľôčkované?
Za ošetrené možno považovať iba povrchy dosiahnuté kvalifikovaným prúdom. Zakrivené priechody, slepé otvory, mriežkové uzly, podpery a povrchy smerujúce nadol môžu vytvárať obmedzenia v zornom poli a viacnásobné odrazy, ktoré sa líšia od otvoreného kupónu. Malé médiá môžu zlepšiť prístup, ale tiež vyvolávajú problémy s klasifikáciou, kontamináciou, zachytením a odstraňovaním.
Tenké vzpery alebo steny sa môžu zdeformovať, nadmerne zdrsniť alebo utrpieť lokálne poškodenie. Práca na štúdii uskutočniteľnosti by mala spochybniť minimálny prierez, najhoršiu orientáciu a najťažší prístup a zároveň definovať čistenie a overenie uvoľnenia média. Pokrytie na vhodnej vonkajšej ploche nepreukazuje pokrytie vnútorného kanála.
Ktoré merania podporujú kvalifikáciu a uvoľnenie?
| Pozorovaný výstup | Vhodné doklady | Interpretačný limit |
|---|---|---|
| Morfológia a drsnosť povrchu | Definované profilové alebo plošné parametre, mikroskopia a zhodné umiestnenia | Nižšia hodnota Ra alebo Sa sama o sebe nedokazuje menší počet defektov kritických z hľadiska únavy |
| Morfológia povrchovo prepojených pórov | Kvalifikovaná mikroskopia, rezanie alebo CT stratégia pred a po ošetrení | Uzavretý alebo sploštený otvor nedokazuje, že podpovrchová chyba zmizla |
| Populácia vnútorných defektov | Kvalifikovaná volumetrická NDT alebo deštruktívna charakterizácia podľa potreby | Vizuálna kontrola a pokrytie nedokážu preukázať vnútornú celistvosť |
| Intenzita guľôčkovania a pokrytie | Doklad o nasýtení Almenom a pokrytie komponentu schválenými metódami | Ani jeden z nich nepreukazuje únavovú životnosť ani úplné ošetrenie vnútorného kanála |
| Zvyškové napätie | Validované meranie špecifické pre miesto a smer | Jeden bod alebo smer nie je úplným stavom komponentu AM |
| Únavové správanie | Reprezentatívny testovací plán orientácie, geometrie a povrchového postupu | Zlepšenie publikovaného kupónu nie je univerzálnym faktorom komponentu |
Tabuľka 2. Každé meranie podporuje definované tvrdenie; žiadne nenahrádza všetky ostatné doklady.

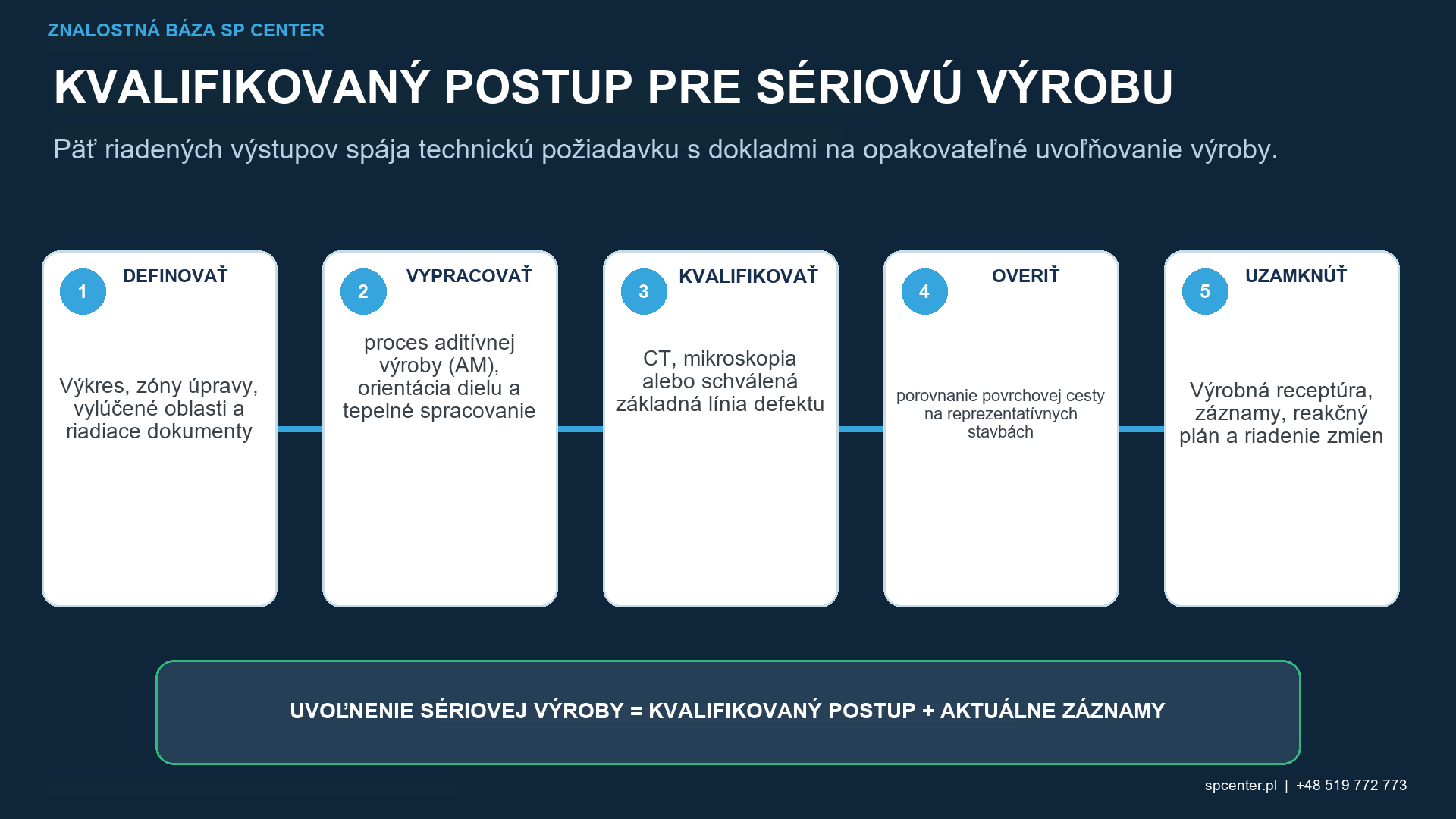

Kvalifikácia má porovnať riadené podmienky výroby a povrchového postupu s použitím výrobne reprezentatívneho zariadenia na guľôčkovanie, média, prípravkov a pohybu. V definovaných reprezentatívnych polohách stanovte Almenovu intenzitu a saturačnú krivku a potom samostatne overte pokrytie súčiastky. Ak to vyžaduje výkres alebo kvalifikačný plán, doplňte hodnotenie morfológie, drsnosti, rozmerov, čistoty, NDT, zvyškových napätí alebo únavových vlastností.

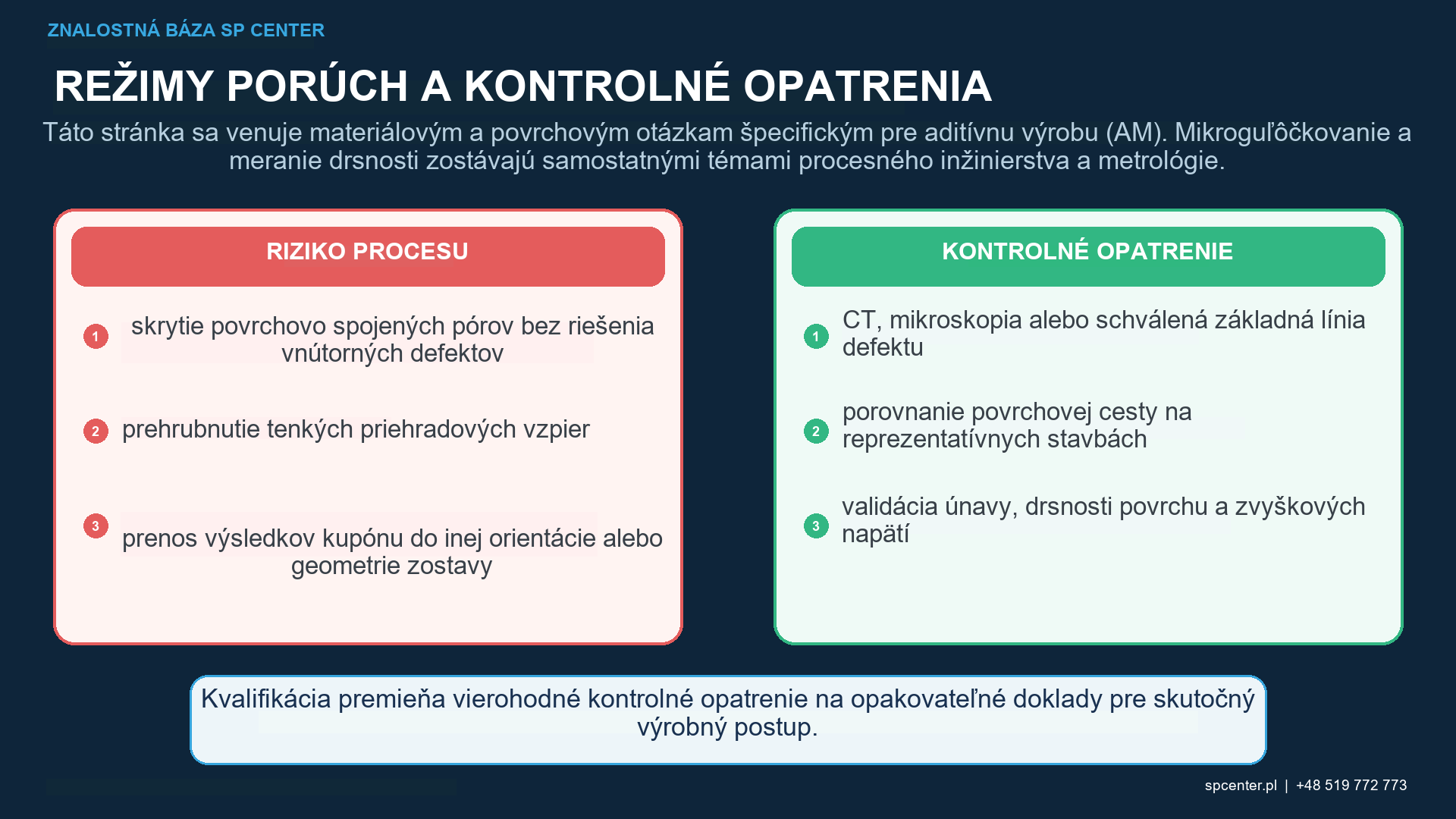

Ktoré poruchy vyžadujú obmedzenie?
- Otvor póru spojený s povrchom je uzavretý a nesprávne zaznamenaný ako odstránenie defektu.
- Drsný vonkajší kupón prechádza, zatiaľ čo povrch, kanál alebo mriežka smerujúca nadol zostávajú neprístupné.
- Tenká vzpera je ohnutá, zdrsnená alebo rozmerovo zmenená lokálnym vystavením.
- Médium alebo rozlomené častice zostávajú v kanáli, mriežke alebo slepej dutine.
- Prenos alebo zabudovanie média vytvára neprijateľné riziko kontaminácie.
- Výsledky z jednej orientácie zostavy, tepelného spracovania alebo stroja sa prenášajú bez kontroly ekvivalencie.
- Dokončovanie alebo teplo po guľôčkovaní mení kvalifikovaný povrch a stav zvyškového napätia.
Zastavte a izolujte postihnutý výrobok z posledného overeného prijateľného stavu. Zachovajte záznamy o zostave, materiáli, tepelnom spracovaní, vstupnej kontrole, guľôčkovaní a uvoľnení. Opätovné spracovanie vyžaduje výslovné povolenie, pretože kumulatívna expozícia a ďalší cyklus čistenia alebo dokončovania môžu zmeniť drsnosť, rozmery, kontamináciu a reakciu materiálu.
Čo by mala obsahovať žiadosť o cenovú ponuku a kvalifikačný plán?
| Vstup RFQ alebo kvalifikácie | Rozhodovanie povolené | Riziko, ak sa vynechá |
|---|---|---|
| Definícia riadeného dielu a zostavy | Potvrdzuje geometriu, orientáciu, umiestnenie zostavy a revíziu | Prenášajú sa doklady z neekvivalentnej zostavy |
| Prichádzajúca základná línia defektu a povrchu | Oddeľuje východiskový stav po aditívnej výrobe od odozvy na guľôčkovanie | Guľôčkovanie sa mylne považuje za opravu pórov alebo trhlín |
| Kompletná sekvencia následného spracovania | Stanovuje poradie tepelného spracovania, HIP, obrábania, dokončovania, čistenia a guľôčkovania | Ošetrená vrstva sa neskôr odstráni alebo uvoľní |
| Mapa spracovania, vylúčenia a prístupu | Identifikuje vonkajšie povrchy, kanály, Riziká mriežok a zachytených médií | Predpokladá sa, že neprístupné prvky sú pokryté |
| Prijatie procesu a komponentu | Oddeľuje intenzitu, pokrytie, drsnosť, rozmery, NDT a únavové skúšky | Jeden náhradník uvoľňuje celý komponent |
| Pravidlá zmeny a rekvalifikácie | Riadi zmeny zostavy, stroja, materiálu, tepla, povrchu a guľôčkovania | Nový stav AM používa zastaranú kvalifikáciu |
Tabuľka 3. Údaje AM zostavy a údaje o guľôčkovaní sa musia stretávať v jednej sledovateľnom postupe komponentu.
Uveďte akceptačnú autoritu a dokončite revízie odkazovaného výkresu, špecifikácií a prenesených požiadaviek zákazníka. Ak chýba limit chýb, metóda kontroly, hranica spracovania alebo kvalifikačný vzťah medzi kupónom a dielom, pred spracovaním si zabezpečte riadené objasnenie.
Často kladené otázky
Môže guľôčkovanie zlepšiť únavové správanie kovových dielov pri aditívnym spracovaní?
Môže sa použiť v kvalifikovanom materiáli, zostave a ceste povrchu a publikované štúdie uvádzajú zlepšenia pre špecifické konfigurácie titánu PBF. Výsledok nie je univerzálny a musí sa validovať pre skutočnú zliatinu, orientáciu, geometriu, populáciu defektov a zaťaženie.
Odstraňuje guľôčkovanie pórovitosť z AM dielu?
Nie. Môže deformovať alebo uzavrieť otvor plytkého prvku spojeného s povrchom, ale neodstraňuje hlbší pór alebo chybu z nedostatku spojenia. Požadovaná charakterizácia defektu zostáva oddelená.
Zníži guľôčkovanie vždy drsnosť povrchu AM?
Nie. Odozva závisí od prichádzajúcej topografie, média, intenzity, pokrytia a prístupu. Niektoré vrcholy sa môžu sploštiť, zatiaľ čo sa vytvára nová textúra nárazu, takže sa musia merať špecifikované parametre drsnosti.
Môžu sa na vyrobených a obrábaných AM povrchoch použiť rovnaká cesta guľôčkovania?
Nie automaticky. Ich drsnosť, povrchové defekty, rozmery a odozva sa líšia. Mali by sa považovať za rôzne vstupné podmienky, pokiaľ sa nepreukáže ekvivalencia.
Je možné guľôčkovať zložité vnútorné kanály?
Len tam, kde kvalifikovaný prúd môže dosiahnuť požadovaný povrch a médium je možné odstrániť a výsledok skontrolovať. Priama viditeľnosť, prvky otáčania, mriežky a slepé priechody vyžadujú explicitný doklad uskutočniteľnosti.
Dokazuje správna Almenova intenzita, že AM mriežka je prijateľná?
Nie. Intenzita charakterizuje prúd v definovaných testovacích polohách. Prístup k vzperám, pokrytie, deformácia, drsnosť, zadržané médiá a akékoľvek požiadavky na výkon vyžadujú vlastné kontroly.
Ktoré zmeny AM môžu viesť k opätovnej kvalifikácii?
Medzi príklady patrí kategória procesu, stroj alebo sada parametrov, stav vstupného materiálu, orientácia alebo umiestnenie konštrukcie, tepelné spracovanie, HIP, odstránenie podpery, obrábanie, geometria, minimálny prierez, zariadenie na guľôčkovanie, médium alebo metóda prijatia.
Môžu sa publikované výsledky kupónov použiť ako návrhová hodnota?
Nie bez technického odôvodnenia. Publikované výsledky podporujú mechanizmus a plánovanie testov, ale prijatie komponentu vyžaduje reprezentatívny materiál, konštrukciu, postup povrchu, geometriu a doklady o zaťažení v rámci riadiacej autority.
Kľúčové poznatky
- Riaďte proces AM, orientáciu konštrukcie, umiestnenie, materiál, tepelné spracovanie a vstupný povrch.
- Neporovnávajte uzavretý otvor pórov s odstránením základnej chyby.
- Kvalifikujte povrchy v stave výroby a obrábané povrchy samostatne, pokiaľ nie je preukázaná ekvivalencia.
- Preukážte prístup, pokrytie, čistenie a rozmerovú stabilitu na zložitých alebo tenkých prvkoch.
- Oddeľte intenzitu, pokrytie, morfológiu, drsnosť, vnútorné defekty, zvyškové napätie a únavu.
- Použite publikované štúdie na plánovanie validácie, nie na sľubovanie univerzálneho faktora životnosti.
Súvisiace príručky SP Center
- Mikroguľôčkovanie
- Meranie drsnosti povrchu po guľôčkovaní
- Skúšanie únavy po guľôčkovaní
- Povrchové chyby a guľôčkovanie
Technické referencie
1. ISO/ASTM 52900:2021, Aditívna výroba – základné princípy a slovník
2. ISO/ASTM 52920:2023, Kvalifikačné princípy pre priemyselné procesy aditívnej výroby a výrobné miesta
4. ASTM F2971-13(2021), Hlásenie údajov pre skúšobné vzorky aditívnej výroby
7. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
8. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite iba kompletné normy a požiadavky na prijatie uvedené v projekte. Normy pre aditívny spracovateľský proces (AM) a guľôčkovanie sa zaoberajú rôznymi časťami výrobného procesu.
