Zahrňte orientaci konstrukce, tepelné zpracování, povrch v původním stavu nebo obrobený, populaci vad a přístup jako součást kvalifikace kuličkováním
Kuličkováním lze modifikovat stav blízko povrchu aditivně vyrobeného kovového dílu, zavést tlakové zbytkové napětí a v kvalifikovaných případech zlepšit únavové chování. Výsledek závisí na procesu aditivní výroby, slitině, orientaci a umístění konstrukce, tepelné historii, počáteční topografii, povrchových a vnitřních vadách, geometrii a celkovém postupu dokončování. Kuličkování není proces odstraňování pórů ani opravy trhlin.
Proč není díl AM definován pouze názvem slitiny?
Stejná nominální slitina může mít různou mikrostrukturu, anizotropii, tvrdost, zbytkové napětí, stav povrchu a populaci vad po různých procesech AM, strojích, sadách parametrů, historii vstupních surovin, orientacích výroby, tepelném zpracování a izostatickém lisování za tepla. ASTM F3122 identifikuje anizotropii materiálu, přípravu a pórovitost mezi faktory, které ovlivňují uváděné mechanické vlastnosti materiálu AM.
| Vstup pro aditivní výrobu (AM) | Proč ovlivňuje kuličkování | Minimální sledovatelné informace |
|---|---|---|
| Proces aditivní výroby a konfigurace stroje | PBF-LB/M, PBF-EB/M, DED a další postupy vytvářejí různé povrchy a populace defektů | Kategorie procesu, stroj, kvalifikovaná sada parametrů a záznam o výrobě |
| Historie slitiny, vstupního materiálu a opětovného použití | Chemie, kontaminace a stav prášku ovlivňují odezvu materiálu a defekty | Označení materiálu, šarže, certifikát a stav kontrolovaného opětovného použití |
| Orientace a umístění konstrukce | Textura povrchu, podklady, tepelná historie a mechanické vlastnosti mohou být směrové | Orientace, poloha ve vzorku konstrukce a svědeckém vzorku vztah |
| Tepelné zpracování nebo tepelné zpracování HIP | Mikrostruktura, tvrdost, zbytkové napětí a vnitřní pórovitost se mohou měnit | Kompletní tepelná cesta, zařízení a záznam o uvolnění |
| Odstranění a obrábění podpěr | Definují povrch, kterého se kuličkování skutečně dosáhne | Postup, úběr materiálu a konečný vstupní stav |
| Geometrie a tloušťka stěny nebo vzpěry | Přístup, tuhost a riziko zadržování nebo deformace média se liší | Mapa ošetření, minimální průřez a nepřístupné nebo vnitřní prvky |
Tabulka 1. Záznam o konstrukci a historie následného zpracování jsou součástí vstupní podmínky kuličkování.
Zkušební vzorek je reprezentativní pouze tehdy, pokud jeho orientace, umístění, tepelný postup, historie povrchu a relevantní geometrie mají řízený vztah k součásti. ASTM F2971 poskytuje rámec pro vykazování zkušebních těles pro aditivní výrobu; neznamená však, že kontrolní vzorek je automaticky rovnocenný výrobní součásti.
Co může kuličkování udělat s drsností a póry?
Ráz může zploštit vyčnívající prvky, plasticky deformovat povrchovou vrstvu a vytvořit novou texturu nárazu. V závislosti na počátečních podmínkách a závažnosti procesu se může vybraný parametr drsnosti snížit nebo zvýšit. Proto by měly být specifikovány profilové a plošné parametry, směr měření, filtrování, umístění a nepřístupné povrchy, spíše než se spoléhat na jednu obecnou hodnotu drsnosti.
Mělký otvor póru propojeného s povrchem lze přetvořit, zúžit nebo lokálně uzavřít. Tato viditelná změna se nesmí popisovat jako odstranění podkladové vady. Vady nedostatečného natavení, plynové póry a další vnitřní diskontinuity mohou zůstat pod upraveným povrchem a nadále ovlivňovat únavovou životnost. Kontrolní metoda se musí zvolit s ohledem na typ, velikost a orientaci vady, materiál a geometrii.
Jak ovlivňuje sled povrchových operací výsledek?
Povrchy v původním stavu, povrchy s odstraněnou podporou, obráběné, omílané, chemicky upravené a leštěné jsou odlišné vstupní podmínky. Sekvence může určit, zda kuličkování působí na částečně roztavené částice, stopy po obrábění nebo na rovnoměrnější substrát. Pozdější broušení nebo leštění může odstranit část zpevněné vrstvy, zatímco tepelná expozice může uvolnit zbytkové napětí.
Publikované studie o konkrétních konfiguracích vzorků PBF Ti-6Al-4V ukazují, že postup následného zpracování mění únavovou odezvu a že drsnost povrchu sama o sobě může být nedostatečným prediktorem, pokud přetrvávají podpovrchové vady. Tyto výsledky jsou užitečné pro návrh kvalifikace, nikoli pro přiřazení univerzálního faktoru zlepšení jiné slitině nebo součásti.
Lze kuličkovat složité kanály a mřížky?
Za ošetřené lze považovat pouze povrchy dosažené kvalifikovaným proudem. Zakřivené průchody, slepé otvory, mřížkové uzly, podpěry a povrchy směřující dolů mohou vytvářet omezení v zorném poli a vícenásobné odrazy, které se liší od otevřeného kuponu. Malé plochy média mohou zlepšit přístup, ale také vyvolávají problémy s klasifikací, kontaminací, zachycením a obnovou.
Tenké vzpěry nebo stěny se mohou deformovat, nadměrně zdrsnit nebo utrpět lokální poškození. Studie proveditelnosti by měla zkontrolovat minimální průřez, nejhorší orientaci a nejobtížnější přístup a zároveň definovat čištění a ověření uvolnění média. Pokrytí na vhodné vnější ploše neprokazuje pokrytí vnitřního kanálu.
Která měření podporují kvalifikaci a uvolnění?

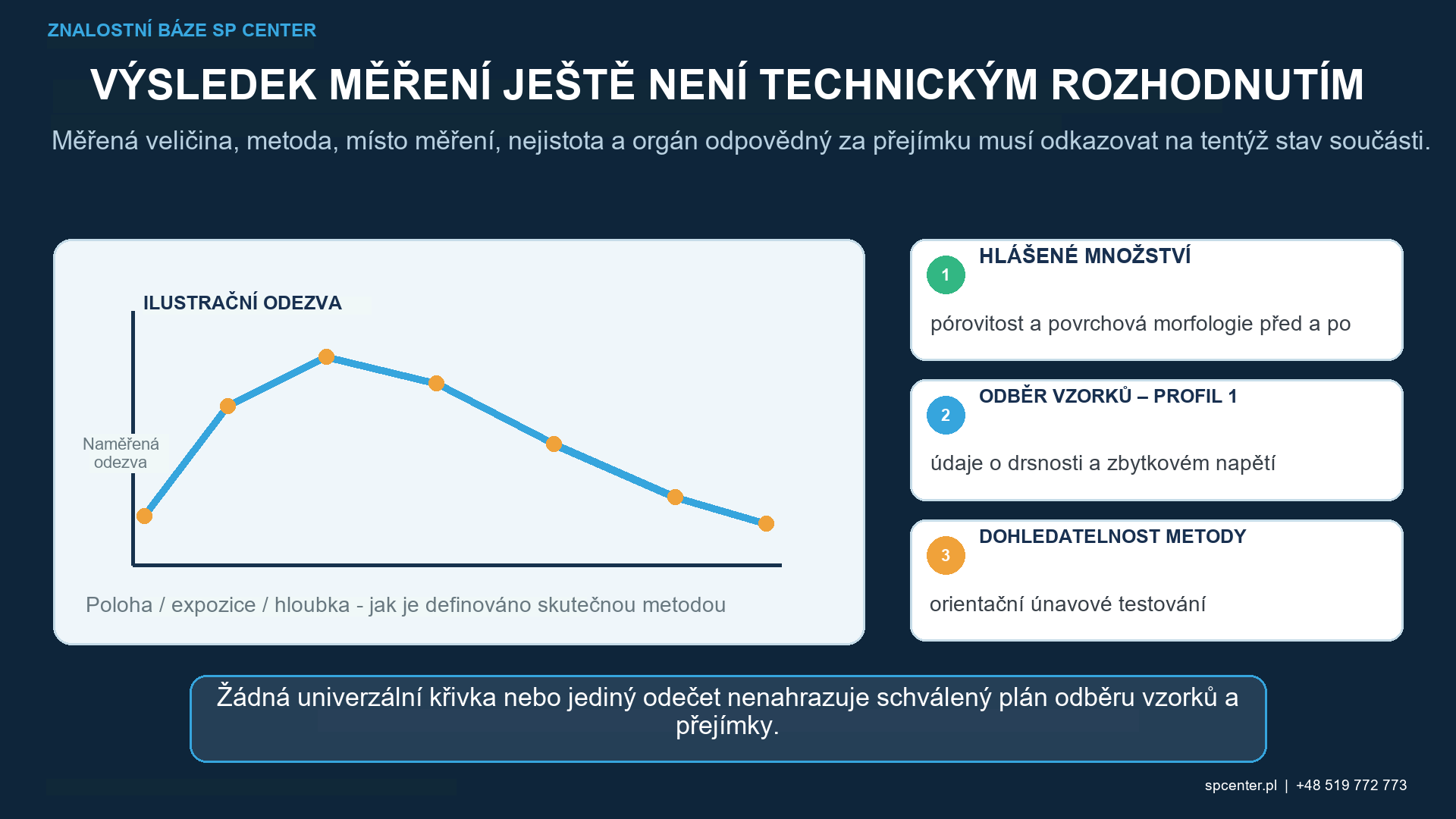

| Pozorovaný výstup | Vhodné doklady | Interpretační limit |
|---|---|---|
| Morfologie a drsnost povrchu | Definované profilové nebo plošné parametry, mikroskopie a shodné umístění | Nižší Ra nebo Sa samo o sobě nedokazuje menší počet defektů kritických z hlediska únavy |
| Morfologie povrchově propojených pórů | Kvalifikovaná mikroskopie, řezání nebo CT strategie před a po ošetření | Uzavřený nebo zploštělý otvor nedokazuje, že podpovrchová vada zmizela |
| Populace vnitřních defektů | Kvalifikovaná volumetrická NDT nebo destruktivní charakterizace dle potřeby | Vizuální kontrola a pokrytí nemohou prokázat vnitřní těsnost |
| Intenzita a pokrytí kuličkování | Doklady o nasycení Almenem a pokrytí komponenty schválenými metodami | Ani jedno neprokazuje únavovou životnost ani úplné ošetření vnitřního kanálu |
| Zbytkové napětí | Validované měření specifické pro umístění a směr | Jeden bod nebo směr nepředstavuje úplný stav komponenty AM |
| Únavové chování | Reprezentativní zkušební plán pro orientaci, geometrii a postup povrchu | Zlepšení zveřejněného kupónu není univerzálním faktorem komponenty |
Tabulka 2. Každé měření podporuje definované tvrzení; žádné nenahrazuje všechny ostatní doklady.

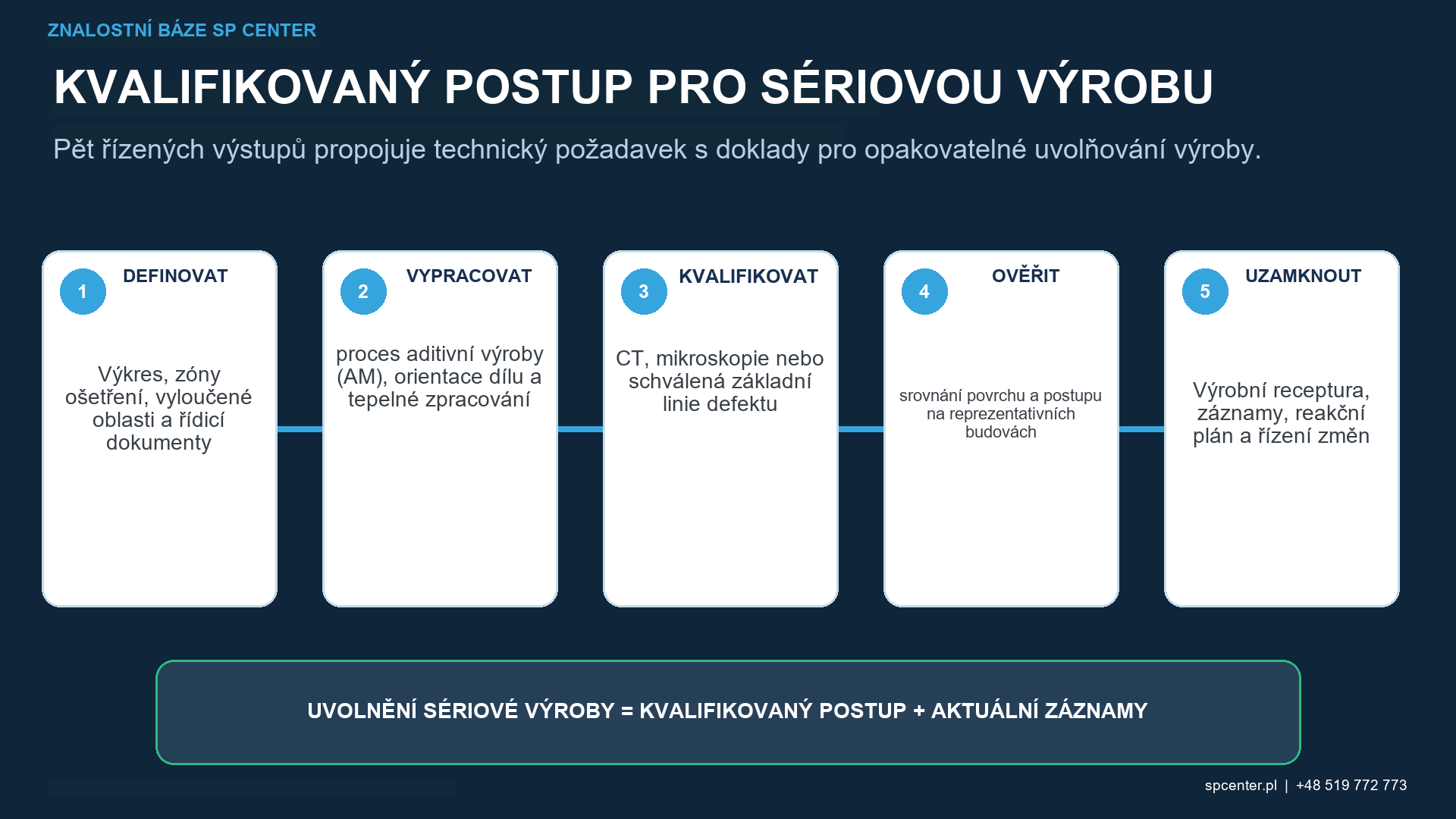

Kvalifikace má porovnat řízené podmínky výroby a povrchového postupu s použitím výrobně reprezentativního zařízení pro kuličkování, média, přípravků a pohybu. V definovaných reprezentativních polohách stanovte Almenovu intenzitu a saturační křivku a poté samostatně ověřte pokrytí součásti. Vyžaduje-li to výkres nebo kvalifikační plán, doplňte hodnocení morfologie, drsnosti, rozměrů, čistoty, NDT, zbytkových napětí nebo únavových vlastností.

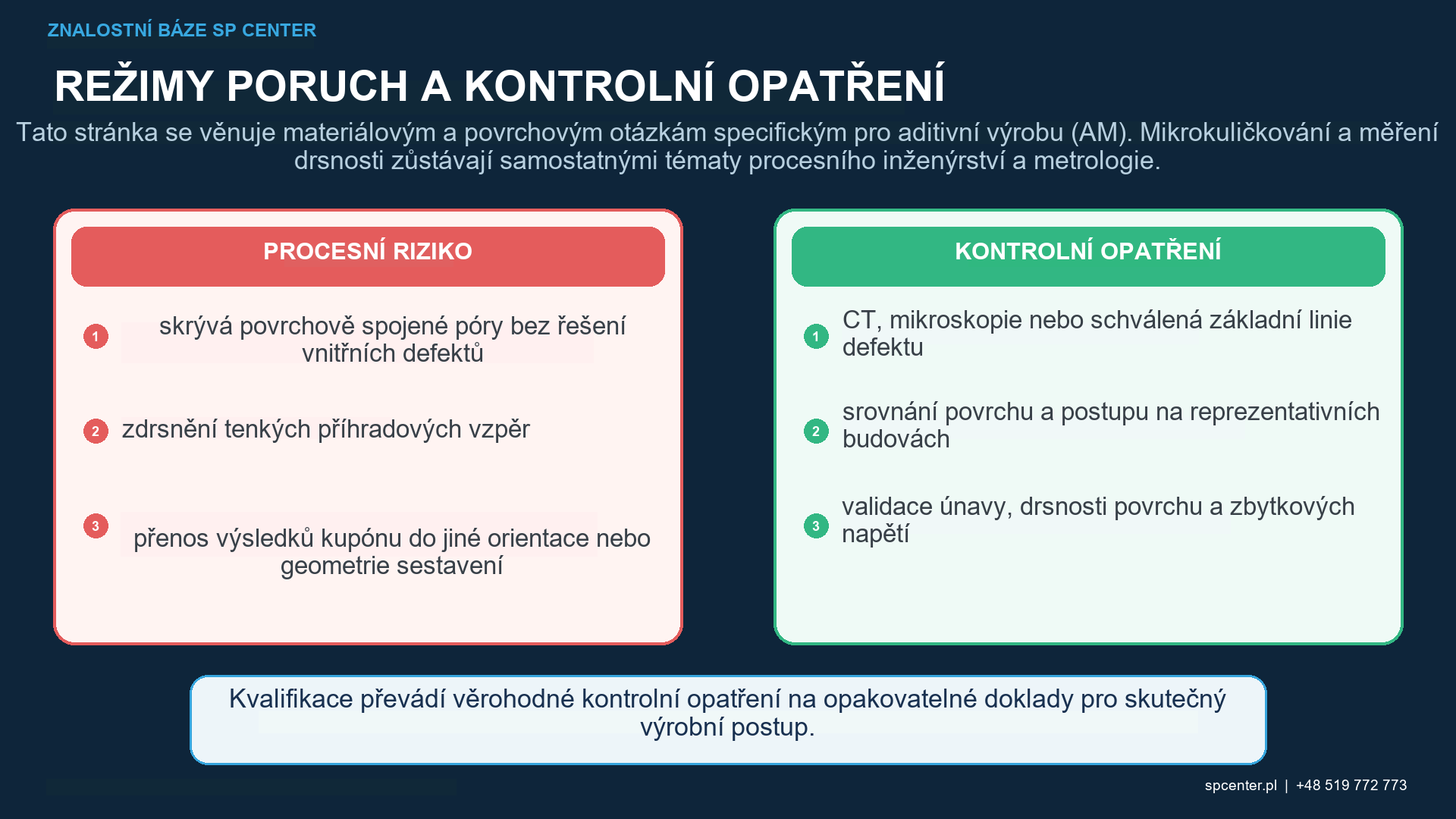

Které poruchy vyžadují omezení?
- Otvor póru spojený s povrchem je uzavřen a nesprávně zaznamenán jako odstranění vady.
- Hrubý vnější kupon prochází, zatímco povrch, kanál nebo mřížka směřující dolů zůstávají nepřístupné.
- Tenká vzpěra je ohnutá, zdrsněná nebo rozměrově změněná lokálním vystavením.
- Médium nebo rozlomené částice zůstávají v kanálu, mřížce nebo slepé dutině.
- Přenos nebo zabudování média vytváří nepřijatelné riziko kontaminace.
- Výsledky z jedné orientace konstrukce, tepelného zpracování nebo stroje jsou přenášeny bez kontroly ekvivalence.
- Povrchová úprava nebo tepelná úprava po kuličkování mění kvalifikovaný povrch a stav zbytkového napětí.
Zastavte a izolujte postižený produkt od posledního ověřeného přijatelného stavu. Zachovejte záznamy o konstrukci, materiálu, tepelném zpracování, vstupní kontrole, kuličkování a uvolnění. Opakované zpracování vyžaduje výslovné povolení, protože kumulativní expozice a další cyklus čištění nebo povrchové úpravy mohou změnit drsnost, rozměry, kontaminaci a reakci materiálu.
Co by měla obsahovat žádost o nabídku (RFQ) a kvalifikační plán?
| Vstup RFQ nebo kvalifikace | Rozhodování povoleno | Riziko při vynechání |
|---|---|---|
| Definice řízeného dílu a sestavení | Potvrzuje geometrii, orientaci, umístění sestavení a revizi | Přenáší se doklady z neekvivalentního sestavení |
| Příchozí základní linie defektů a povrchu | Odděluje výchozí stav po aditivní výrobě od odezvy na kuličkování | Kuličkování je zaměněno za opravu pórů nebo trhlin |
| Kompletní sekvence následného zpracování | Stanovuje pořadí tepelného zpracování, HIP, obrábění, dokončování, čištění a kuličkování | Ošetřená vrstva je později odstraněna nebo uvolněna |
| Mapa ošetření, vyloučení a přístupu | Identifikuje vnější povrchy, kanály, mřížky a rizika zachycených médií | Předpokládá se, že nepřístupné prvky jsou pokryty |
| Přijetí procesu a součásti | Odděluje intenzitu, pokrytí, drsnost, rozměry, NDT a únavová tvrzení | Jeden zástupce uvolňuje celou součást |
| Pravidla pro změny a rekvalifikaci | Řídí změny konstrukce, obrábění, materiálu, tepla, povrchu a kuličkování | Nový stav AM používá zastaralou kvalifikaci |
Tabulka 3. Data AM konstrukce a data kuličkování se musí setkávat v jedné sledovatelném postupu součásti.
Stanovte autoritu pro přijetí a doplňte revize odkazovaného výkresu, specifikací a přenesených požadavků zákazníka. Pokud chybí mez přijatelnosti vady, kontrolní metoda, hranice ošetření nebo kvalifikační vztah mezi kontrolním vzorkem a součástí, získejte před zpracováním řízené vyjasnění.
Často kladené otázky
Může kuličkování zlepšit únavové chování kovových dílů aditivní výroby?
Může se jednat o kvalifikovaný materiál, konstrukci a povrchovou cestu a publikované studie uvádějí zlepšení pro specifické konfigurace titanu PBF. Výsledek není univerzální a musí být validován pro skutečnou slitinu, orientaci, geometrii, populaci defektů a zatížení.
Odstraňuje kuličkování pórovitost z aditivní součásti?
Ne. Může deformovat nebo uzavřít otvor mělkého prvku spojeného s povrchem, ale neodstraňuje hlubší póry ani vadu způsobenou nedostatkem svarů. Požadovaná charakterizace defektů zůstává oddělená.
Sníží kuličkování vždy drsnost povrchu aditivní výroby?
Ne. Odezva závisí na vstupní topografii, médiu, intenzitě, pokrytí a přístupu. Některé vrcholy lze zploštit, zatímco se vytváří nová textura nárazu, takže je nutné měřit specifikované parametry drsnosti.
Mohou být pro vyrobené a obrobené aditivní povrchy použita stejná cesta kuličkování?
Ne automaticky. Jejich drsnost, povrchové vady, rozměry a odezva se liší. Měly by být považovány za různé vstupní podmínky, pokud není prokázána ekvivalence.
Lze kuličkovat složité vnitřní kanály?
Pouze tam, kde kvalifikovaný proud může dosáhnout požadovaného povrchu a média lze odstranit a výsledek zkontrolovat. Linie viditelnosti, prvky otáčení, mřížky a slepé průchody vyžadují explicitní doklad proveditelnosti.
Dokazuje správná Almenova intenzita, že AM mřížka je přijatelná?
Ne. Intenzita charakterizuje proud v definovaných testovacích pozicích. Přístup k výztuhám, pokrytí, deformace, drsnost, zadržená média a jakékoli požadavky na výkon vyžadují vlastní kontroly.
Které změny AM mohou vést k opětovné kvalifikaci?
Mezi příklady patří kategorie procesu, stroj nebo sada parametrů, stav vstupního materiálu, orientace nebo umístění konstrukce, tepelné zpracování, HIP, odstranění podpěr, obrábění, geometrie, minimální průřez, zařízení pro kuličkování, médium nebo metoda přejímky.
Lze publikované výsledky kupónů použít jako návrhovou hodnotu?
Ne bez technického zdůvodnění. Publikované výsledky podporují mechanismus a plánování testů, ale přejímka komponenty vyžaduje reprezentativní materiál, konstrukci, postup povrchu, geometrii a doklady o zatížení v rámci řídící autority.
Klíčové poznatky
- Řízení procesu aditivní výroby, orientace konstrukce, umístění, materiálu, tepelného zpracování a vstupního povrchu.
- Nesrovnávejte uzavřený otvor pórů s odstraněním základní vady.
- Kvalifikujte povrchy v reálném stavu a obrobené povrchy samostatně, pokud není prokázána ekvivalence.
- Prokázání přístupu, pokrytí, čištění a rozměrové stability u složitých nebo tenkých prvků.
- Oddělte intenzitu, pokrytí, morfologii, drsnost, vnitřní vady, zbytkové napětí a únavu.
- Používejte publikované studie k plánování validace, ne k slibování univerzálního faktoru životnosti.
Související průvodci SP Center
- Mikrokuličkování
- Měření drsnosti povrchu po kuličkování
- Zkouška únavy po kuličkování
- Povrchové vady a kuličkování
Technické reference
1. ISO/ASTM 52900:2021, Aditivní výroba – základní principy a slovník
2. ISO/ASTM 52920:2023, Kvalifikační principy pro průmyslové procesy aditivní výroby a výrobní místa
4. ASTM F2971-13(2021), Hlášení dat pro zkušební vzorky aditivní výroby
7. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
8. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Použijte pouze kompletní normy a požadavky na přijetí uvedené v projektu. Normy pro aditivní výrobu a kuličkování se zabývají různými částmi výrobního procesu.
