Mikrokuličkování: jemné médium, způsobilost zařízení a procesní doklady

Definujte rozložení jemných médií, tvar, tvrdost a kapacitu zařízení a poté samostatně ověřte intenzitu, pokrytí, drsnost a odezvu komponentů.

Mikrokuličkování používá podstatně jemnější médium než srovnávaný konvenční postup, aby vytvořilo jemnější pole nárazů nebo zlepšilo přístup k malým prvkům. Neexistuje univerzální mez velikosti částic, která by činila všechny proprietární procesy rovnocennými. Proces ani není automaticky šetrný: drsnost, zbytková napětí, deformaci a riziko nadále určují tvrdost, hustota, tvar a rychlost média, způsobilost zařízení a vstupní povrch.

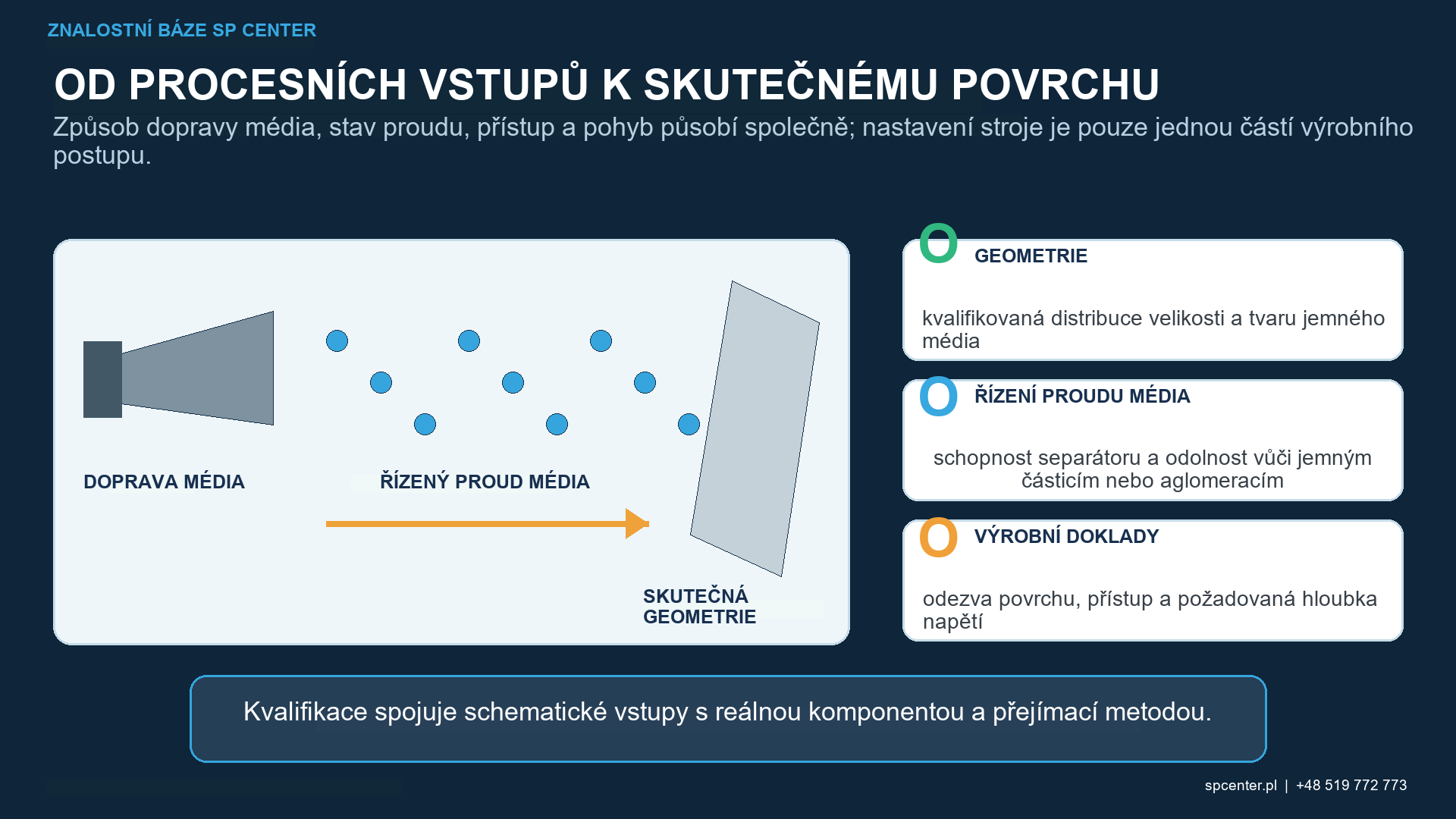

Jak se liší mikrokuličkování od konvenčního kuličkování?

Technický rozdíl	Důsledky pro jemná média	Kvalifikační otázka
Velikost částic	Menší individuální dopad a potenciálně jemnější stopa	Definuje použitá specifikace povolené rozdělení a metodu?
Přístup	Menší média mohou snadněji dosáhnout úzkých prvků	Dokáže zařízení dodávat a obnovovat materiály konzistentně v reálné geometrii?
Textura povrchu	Jemnější textura může být možná za srovnatelných podmínek	Splňují tvrdost, rychlost, tvar a expozice stále limity drsnosti a poškození?
Ovlivněná hloubka	Může dojít k mělčí odezvě	Splňuje naměřené zbytkové napětí nebo odezva materiálu skutečné konstrukční potřeby?
Zařízení	Podavače, ventily, separátory a snímače mohou ztrácet rozlišovací schopnost	Je stroj způsobilý pro jemnou provozní směs, spíše než aby ji pouze dokázal pohybovat?
Inspekce	Malé otisky mohou být obtížněji rozlišitelné	Mohou schválené metody intenzity a pokrytí vyřešit požadovaný výsledek?

Tabulka 1. Proces je porovnáván na základě fyzického měřítka a kvalifikovaných výstupů, nikoli na základě jeho marketingového názvu.

Jemná média mohou vytvářet menší otisky a mohou ovlivňovat menší objem materiálu, ale jedná se spíše o tendenci než o univerzální konstrukční pravidlo. Vysokorychlostní tvrdé částice mohou stále poškodit hranu, tenkou stěnu, povlak nebo citlivý povrch.

Je mikrokuličkování totéž co mikrotryskání?

Tyto procesy nejsou automaticky rovnocenné. Mikrotryskání obvykle označuje jemný abrazivní proud používaný k čištění, odstraňování otřepů, zdrsňování nebo texturování. Řízené kuličkování je určeno zamýšleným mechanickým účinkem na povrch a kvalifikovaným médiem, intenzitou, pokrytím, expozicí, zařízením a záznamy.

Pokud součást vyžaduje čištění i kuličkování, stanovte obě funkce a jejich pořadí. Výsledek čištění nepoužívejte jako doklad Almenovy intenzity ani pokrytí při kuličkování.

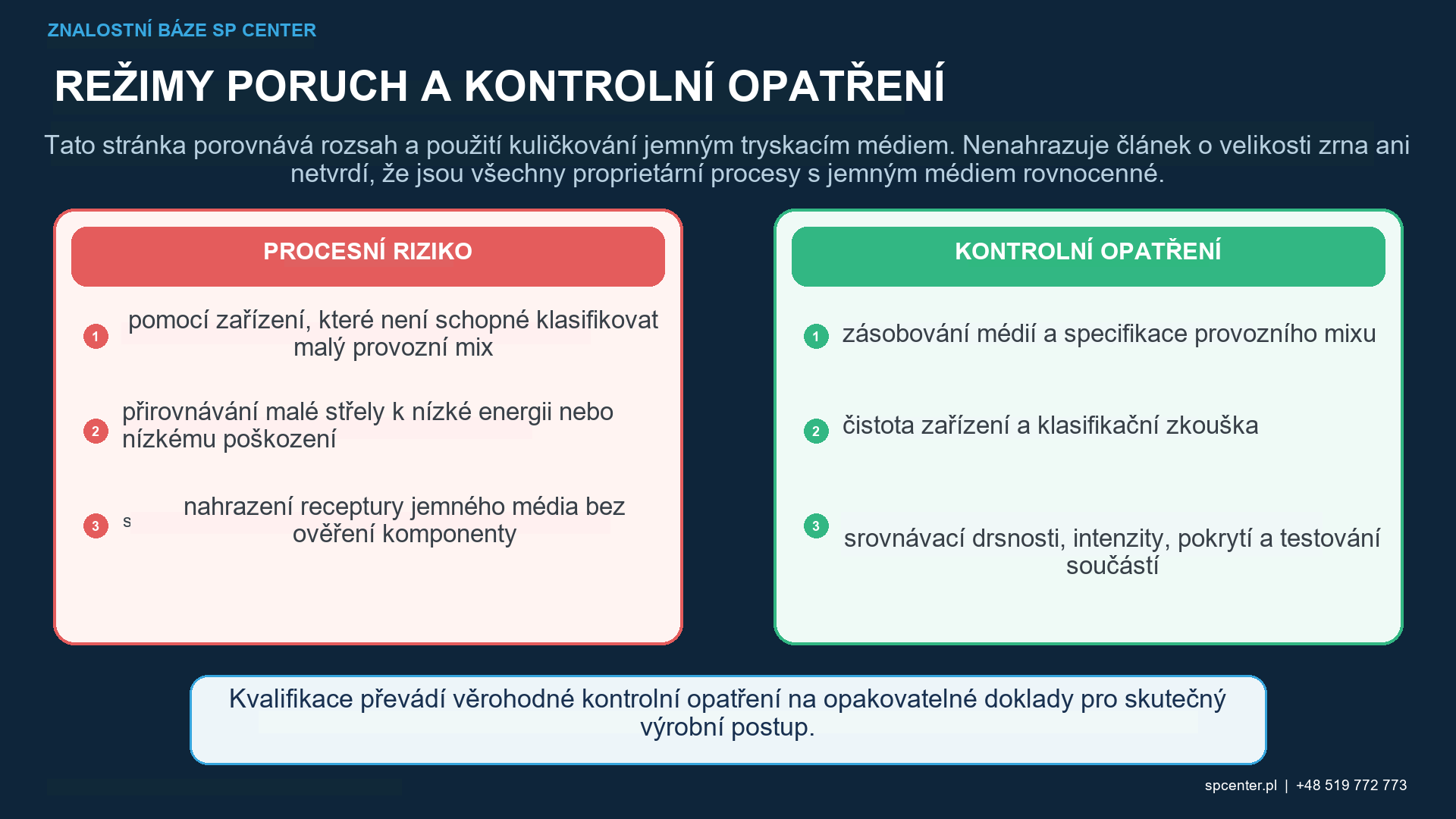

Proč je obtížné kontrolovat mix provozních médií?

Kontrola jemných médií	Způsob selhání	Doklad
Distribuce velikosti vstupního materiálu	Nesprávná frakce nebo široká distribuce	Schválená specifikace zadávání veřejných zakázek a kontrola šarže
Tvar a rozbité částice	Hranaté nebo rozlámané částice mění povrchovou odezvu	Definovaná morfologická metoda a limity odmítnutí
Tvrdost a materiál	Malé částice se považují za jemné i přes vysokou tvrdost nebo rychlost	Certifikát materiálu a příslušné ověření
Podávání a hmotnostní tok	Pulzování, ucpávání nebo špatné rozlišení měření	Zkouška způsobilosti a trendová data o dodávce
Separace a regenerace	Ve směsi zůstávají jemné částice, nadměrné částice, cizí částice nebo aglomeráty	Studie klasifikátoru nebo separátoru a kontroly provozní směsi
Vlhkost, statická elektřina a čistota	Dodávka změn aglomerace, adheze nebo kontaminace	Řízené skladování, prostředí, čištění a reakční plán

Tabulka 2. Jemné částice vyžadují měřicí systém a rozlišení zařízení odpovídající jejich měřítku.

Separátor, který pracuje pro konvenční směs, nemusí v menším měřítku odstraňovat příslušné jemné nebo nadměrné frakce. Síta se mohou zaslepovat, částice se mohou aglomerovat a cizí částice mohou být proporcionálně významnější. Kvalifikace představuje výzvu pro samotný stroj a regenerační okruh.

Které proměnné dávkování jsou důležité?

U pneumatických zařízení jsou tlak vzduchu, průtok vzduchu a hmotnostní průtok média různé veličiny. Průměr trysky, vzdálenost, úhel a opotřebení ovlivňují rychlost a plochu. U jiných dávkovacích systémů musí řízení rychlosti, dávkování a vzoru nabízet dostatečnou stabilitu a rozlišení.

Nevybírejte nominální tlak jako univerzální nastavení intenzity. Stanovte požadovanou intenzitu pomocí příslušné metody a ovládejte kompletní kvalifikovanou konfiguraci.

Jak se měří intenzita a pokrytí?

Řídicí požadavek určuje, zda Almenův systém poskytuje vhodný rozsah a rozlišení. Jakákoli alternativní metoda svědectví, přenosová křivka nebo korelovaná metoda vyžaduje výslovné schválení a validaci; nesmí být vynalezena, protože výsledek je obtížné měřit.

Malé stopy po nárazu mohou být obtížně odlišitelné od výchozí textury. Kontrola pokrytí proto vyžaduje odpovídající optiku, osvětlení, zaostření, vzorkování a rozhodovací pravidla. Fluorescenční nebo stopovací metody zůstávají nepřímé a vyžadují schválení a korelaci.

Který výsledek prokazuje výhodu dané komponenty?

Tvrzení	Relevantní doklady	Neplatná zkratka
Proud má specifikovanou intenzitu	Použitelná Almenova nebo výslovně schválená korelovaná metoda s doklady o nasycení	Tlak, rychlost nebo velikost média pouze
Povrch má specifikované pokrytí	Schválená metoda pozorování s dostatečným rozlišením na požadovaném prvku	Za předpokladu delší expozice je zaručeno 100 %
Drsnost je přijatelná	Definovaný profil nebo plošná metoda, filtr, směr a umístění	Popis textury jako vizuálně jemné
Hloubka zbytkového napětí je vhodná	Validovaná XRD nebo jiná metoda s odkazovaným napětím a protokol pro odstranění	Odvození hloubky z průměru částic
Dosažení únavového nebo funkčního přínosu	Validace reprezentativního vzorku nebo součásti v případě potřeby	Předpoklad, že mikrokuličkování je automaticky šetrný proces s nízkým rizikem poškození

Tabulka 3. Jemná média neshromažďují pět různých inženýrských otázek do jednoho výsledku.

Hloubka zbytkového napětí, tváření za studena, tvrdost, drsnost, rozměry a únavová odezva závisí na materiálu a procesu. Pokud se konstrukční požadavek opírá o jeden z nich, kvalifikujte a změřte tento výstup na reprezentativním materiálu a geometrii.

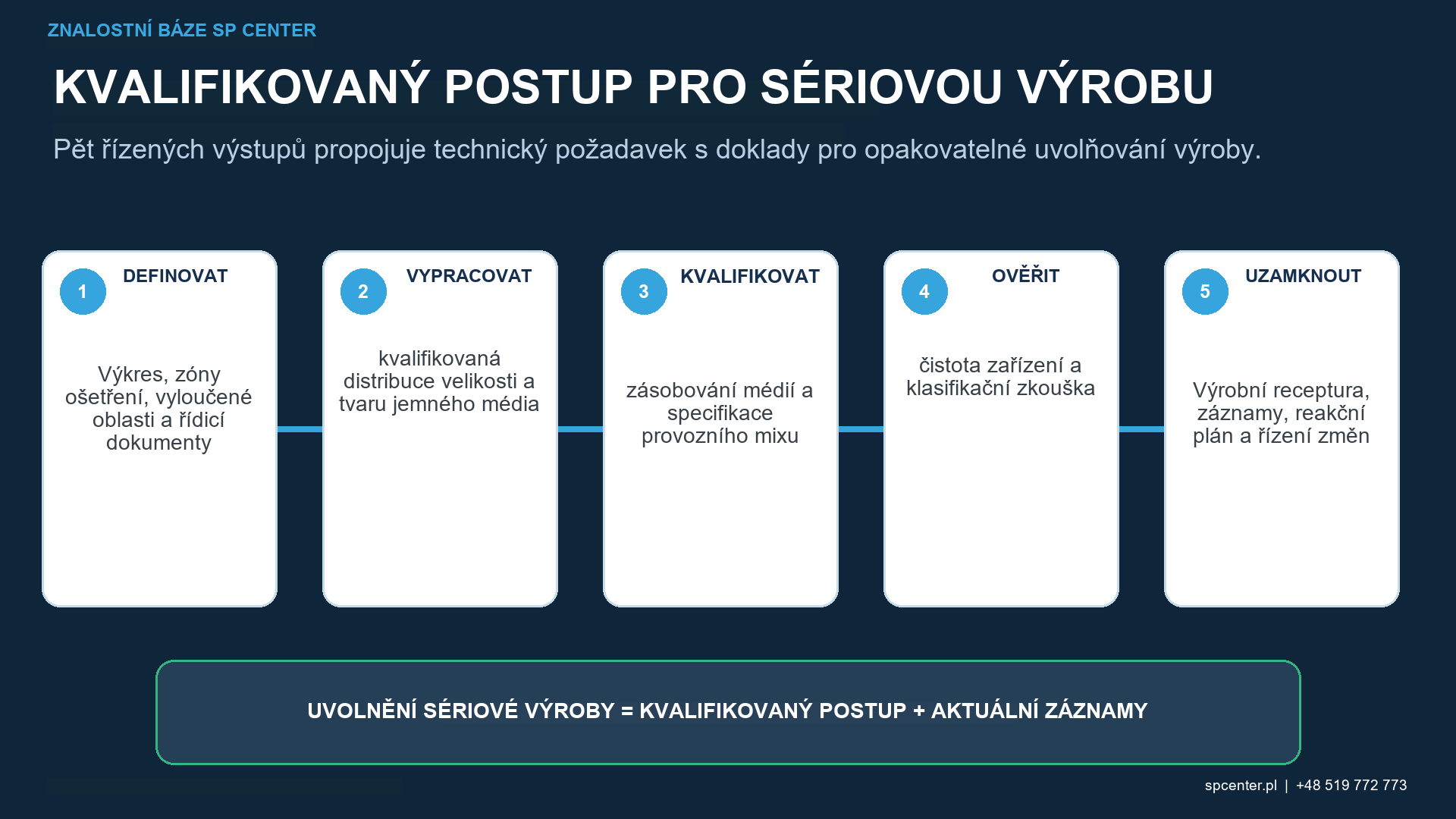

Jak by měl být proces kvalifikován?

1. Zmrazený výkres, stav materiálu, mapa zpracování, řídící specifikace a výstupy pro přijetí.
2. Definujte nová a provozní média podle distribuce velikosti, materiálu, tvrdosti, tvaru a limitů kontaminace.
3. Kvalifikujte podávání, klasifikaci, regeneraci, skladování, čištění a měření.
4. Používejte geometrii, nástroje, pohyb a nejméně přístupné prvky reprezentativní pro výrobu.
5. Ověřte intenzitu, pokrytí, drsnost, rozměry a jakýkoli výsledek výkonu samostatně.
6. Schválení sériových kontrol, limitů akcí, záznamů, údržby a spouštěčů rekvalifikace.

Recept se nepřenáší pouze proto, že dvě média mají podobnou jmenovitou velikost. Hustota, tvrdost, tvar, rozložení, zařízení a geometrie komponent musí zůstat v rámci schváleného základu.

Které události vyžadují omezení?

• Vstupní média nebo provozní směs nelze klasifikovat schválenou metodou.
• Impulzy v dávkování, bloky nebo posuny pod měřicí schopnost.
• Byla zjištěna cizí média, vlhkost, aglomerace nebo kontaminace.
• Metoda intenzity nebo pozorování pokrytí postrádá dostatečné rozlišení.
• Drsnost, rozměry nebo integrita povrchu překračují použitý limit.
• Byla nahrazena konvenční nebo patentovaná receptura bez validace komponenty.

Udržujte dotčené šarže v posledním známém přijatelném stavu. Přepracování vyžaduje výslovné povolení, protože další vystavení jemným médiím může stále změnit drsnost, deformaci za studena a zbytkové napětí.

Často kladené otázky

Co je mikrokuličkování?

Jedná se o řízenou metodu kuličkování s použitím médií podstatně jemnějších než konvenční srovnávací metoda k vytvoření jemnějšího dopadového pole nebo ke zlepšení přístupu. Řídící specifikace nebo kvalifikace musí definovat skutečné médium a proces.

Existuje univerzální velikost částic pro mikrokuličkování?

Ne. Terminologie se liší u jednotlivých dodavatelů a proprietárních procesů. Použijte přesné rozdělení velikosti, materiál, tvar a metodu přijetí, kterou projekt uvádí.

Je mikrokuličkování vždy šetrnější?

Ne. Tvrdost média, hustota, tvar, rychlost, úhel, expozice a vstupní povrch mohou stále způsobit drsnost nebo poškození. Menší částice sama o sobě neznamená nízkou energii ani nízké riziko.

Je mikrokuličkování totéž co mikrotryskání?

Ne automaticky. Mikrotryskání lze použít k čištění, odstraňování otřepů nebo texturování. Kuličkování vyžaduje řízené nárazy určené k vytvoření kvalifikovaného mechanického účinku na povrch a kontrolu intenzity, pokrytí i sledovatelnosti.

Může konvenční zařízení používat jemná média?

Pouze pokud jsou podávání, dávkování, klasifikace, regenerace, filtrace, senzory, čištění a kontrola vhodné a kvalifikované pro jemnou provozní směs.

Jak se kontroluje pokrytí velmi malými otisky?

Použijte schválenou metodu s vhodnou optikou, osvětlením, analýzou obrazu nebo kvalifikovanou korelací stopovače. Metoda musí rozlišovat doklady nárazu od drsnosti a kontaminace.

Znamená nízká Almenova intenzita malé zbytkové napětí?

Ne jako univerzální převod. Intenzita je standardizovaná charakteristika proudu. Materiál, médium a proces určují profil zbytkového napětí, který vyžaduje vlastní měření, pokud je specifikován.

Co má obsahovat poptávka na mikrokuličkování?

Uveďte výkres, materiál a tepelné zpracování, zóny zpracování, přesné požadavky na médium, pokud jsou známy, intenzitu a pokrytí, drsnost a rozměrové limity, požadované zbytkové napětí nebo doklady o výkonu, množství a záznamy.

Klíčové poznatky

• Žádná univerzální mez velikosti částic nedefinuje všechny postupy mikrokuličkování.
• Jemná média nejsou automaticky šetrná nebo nízkoenergetická.
• Podávání, klasifikace, regenerace a kontrola musí vyřešit jemnější provozní směs.
• Mikrotryskání používané k čištění nebo texturování není automaticky řízeným kuličkováním.
• Intenzita, pokrytí, drsnost, zbytkové napětí a únava zůstávají oddělenými výsledky.
• Alternativní metody měření vyžadují schválení a korelaci.

Související průvodci SP Center

• Velikost broků při kuličkování
• Inspekce pokrytí
• Drsnost povrchu po kuličkování

Technické reference

1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025

2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

3. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023

4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018

5. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Poznámka k normě: Použijte kompletní dokumenty uvedené ve výkresu a smlouvě. „Mikro“ nevytváří univerzální rozsah médií, metodu intenzity ani pravidlo pro přijetí.

Autor: Paweł Kmieć

Diskutujte požadavek na kuličkování jemnými médii: +48 519 772 773 | biuro@spcenter.pl
