Mikrokulowanie (micro shot peening) wykorzystuje znacznie mniejsze medium niż kulowanie konwencjonalne, aby wytworzyć płytsze i drobniejsze pole oddziaływań lub dotrzeć do niewielkich cech geometrycznych. Nie jest to automatycznie proces powodujący niewielkie uszkodzenia: twardość, prędkość i kształt cząstek, klasyfikacja urządzenia oraz stan powierzchni nadal decydują o chropowatości, naprężeniach szczątkowych i ryzyku.

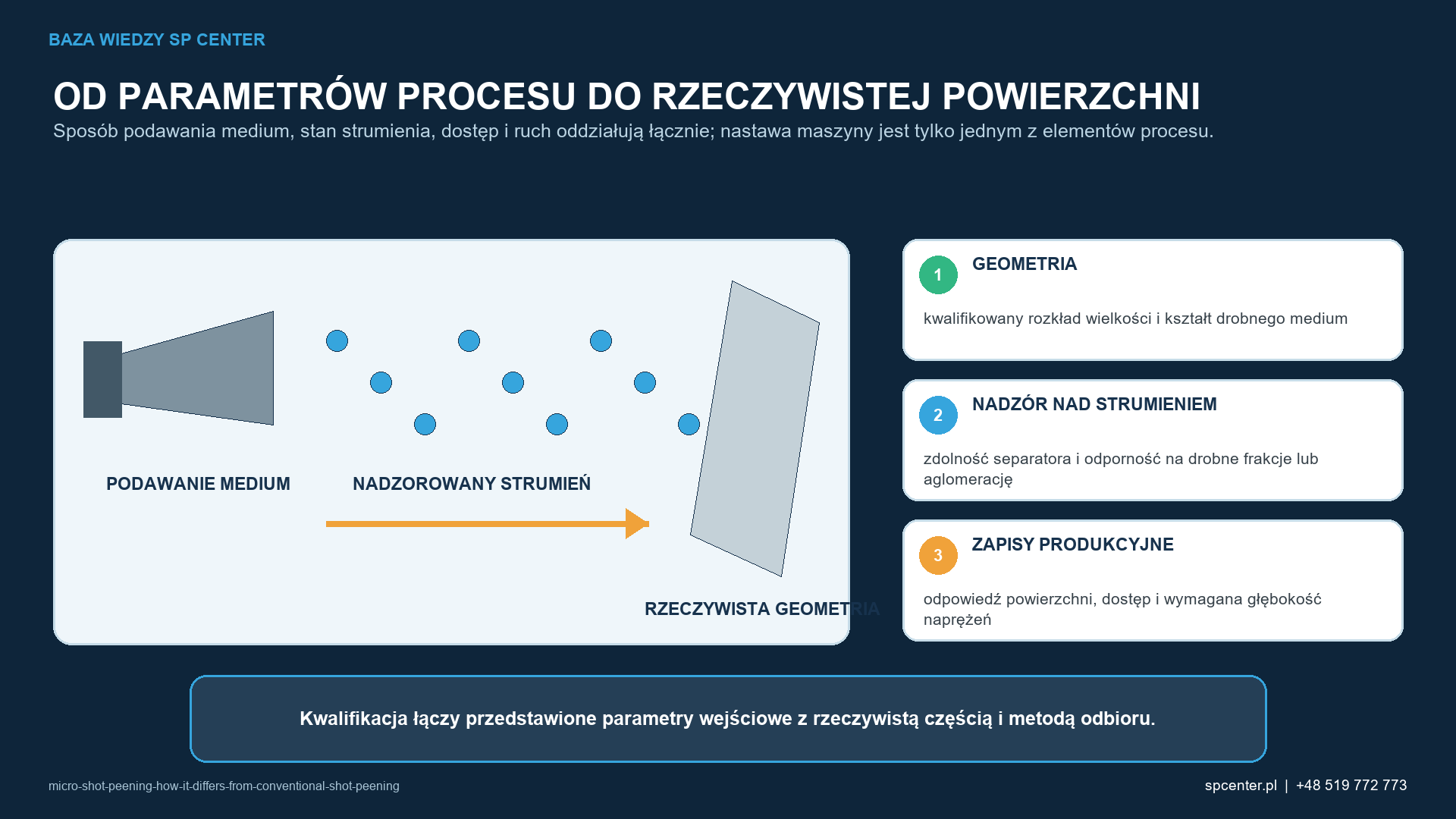

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących mikrokulowania: czym różni się ono od kulowania konwencjonalnego. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za mikrokulowaniem?
Mikrokulowanie (micro shot peening) wykorzystuje znacznie mniejsze medium niż kulowanie konwencjonalne, aby wytworzyć płytsze i drobniejsze pole oddziaływań lub dotrzeć do niewielkich cech geometrycznych. Nie jest to automatycznie proces powodujący niewielkie uszkodzenia: twardość, prędkość i kształt cząstek, klasyfikacja urządzenia oraz stan powierzchni nadal decydują o chropowatości, naprężeniach szczątkowych i ryzyku.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku mikrokulowania podczas pierwszego przeglądu należy powiązać zakwalifikowany rozkład wielkości i kształt drobnego medium, sprawność separatora i odporność na zakłócenia powodowane przez drobne frakcje lub aglomerację, a także reakcję powierzchni, dostęp i wymaganą głębokość zalegania naprężeń. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule porównano wyłącznie skalę i zastosowania kulowania drobnym medium. Nie zastępuje artykułu o rozmiarze śrutu ani nie twierdzi, że każdy zastrzeżony proces wykorzystujący drobny śrut jest równoważny innym takim procesom.
Jakie zmienne definiują kontrolowany proces mikrokulowania?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: zakwalifikowany rozkład wielkości i kształt drobnego medium; możliwości separatora oraz odporność procesu na frakcję drobną i aglomerację; reakcję powierzchni, dostęp i wymagana głębokość naprężeń. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Zakwalifikowany rozkład wielkości i kształt drobnego medium | Specyfikacja zakupu medium i mieszaniny roboczej | Wyniki kontroli drobnego medium |
| Skuteczność separatora oraz odporność na powstawanie drobnych cząstek lub aglomerację | Czystość urządzenia i próba klasyfikacji | Wyniki Almena lub zatwierdzona dokumentacja potwierdzająca przeniesienie intensywności |
| Reakcja powierzchni, dostęp i wymagana głębokość naprężeń | Porównawcze badania chropowatości, intensywności, pokrycia i części | Tekstura powierzchni i profil naprężeń szczątkowych, jeśli są wymagane |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana zakwalifikowanego rozkładu wielkości i kształtu drobnego medium może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do możliwości separatora oraz odporności na powstawanie drobin lub aglomeratów, natomiast ograniczenie służące zapewnieniu właściwej reakcji powierzchni, dostępu i wymaganej głębokości naprężeń może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak mikrokulowanie wpisuje się w cały system kulowania?
Warianty procesu należy porównywać względem tego samego wymagania dotyczącego części, a nie ich nazw marketingowych. W decyzji należy określić, jaki wynik ma znaczenie, które dowody można przenieść oraz jakie środki kontroli właściwe dla poszczególnych technologii pozostają odmienne.
W tym przypadku należy wdrożyć konkretne środki kontroli: specyfikacja zakupu medium i mieszaniny roboczej medium; czystość urządzeń i próba klasyfikacyjna; oraz porównawcze badania chropowatości, intensywności, pokrycia i części. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że specyfikacja zakupu medium i mieszaniny roboczej, próba czystości wyposażenia i klasyfikacji oraz porównawcze badania chropowatości, intensywności, pokrycia powierzchni i elementów muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

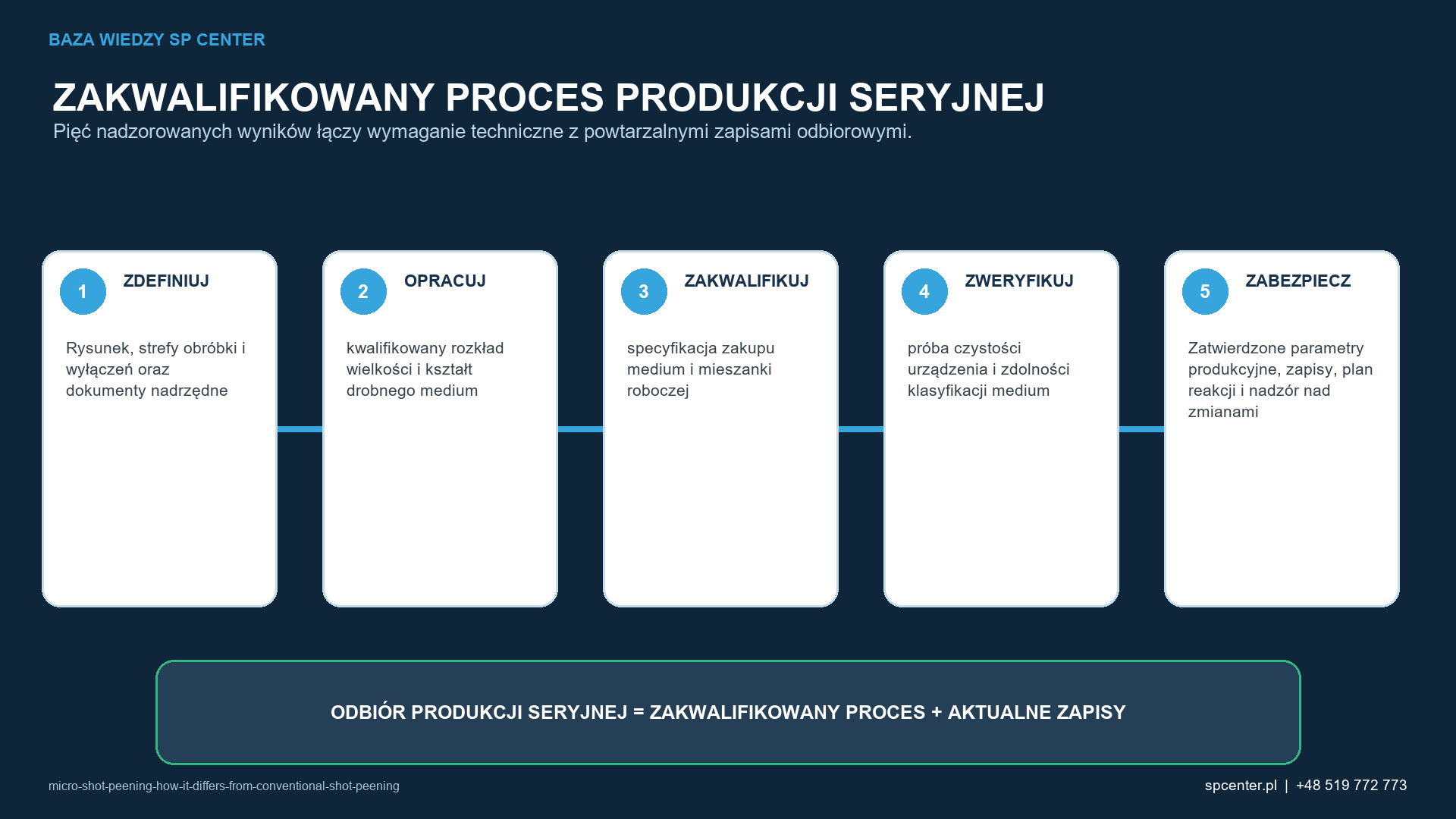

Jak należy kwalifikować mikrokulowanie przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić zakwalifikowany rozkład wielkości i kształt drobnego medium, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź w warunkach granicznych wydajność separatora i odporność procesu na obecność drobnych cząstek lub aglomerację, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni ani wymiarów.
- Zgromadź niezależne dowody. Połącz wyniki kontroli drobnego medium, wyniki badania Almena lub zatwierdzone dane dotyczące przeniesienia intensywności oraz teksturę powierzchni i, w razie potrzeby, profil naprężeń szczątkowych, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź specyfikację zakupu medium i mieszaniny roboczej, czystość urządzenia, próbę klasyfikacji oraz porównawcze badania chropowatości, intensywności, pokrycia i części. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad mikrokulowaniem?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki wynikom kontroli drobnego medium. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie wyników Almena lub zatwierdzonego potwierdzenia przeniesienia intensywności. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie tekstury powierzchni i profilu naprężeń szczątkowych, jeżeli jest on wymagany. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać miejsce, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość próbkowania oraz osobę lub jednostka uprawniona do akceptacji. W przypadku mikrokulowania najbardziej użyteczny pakiet dokumentacji łączy wyniki kontroli drobnego medium, wyniki pomiaru metodą Almena lub zatwierdzone dowody przeniesienia intensywności oraz, jeśli jest to wymagane, teksturę powierzchni i profil naprężeń szczątkowych, a także zachowuje powiązanie zapisów źródłowych lub pomocniczych z przetworzoną partią.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

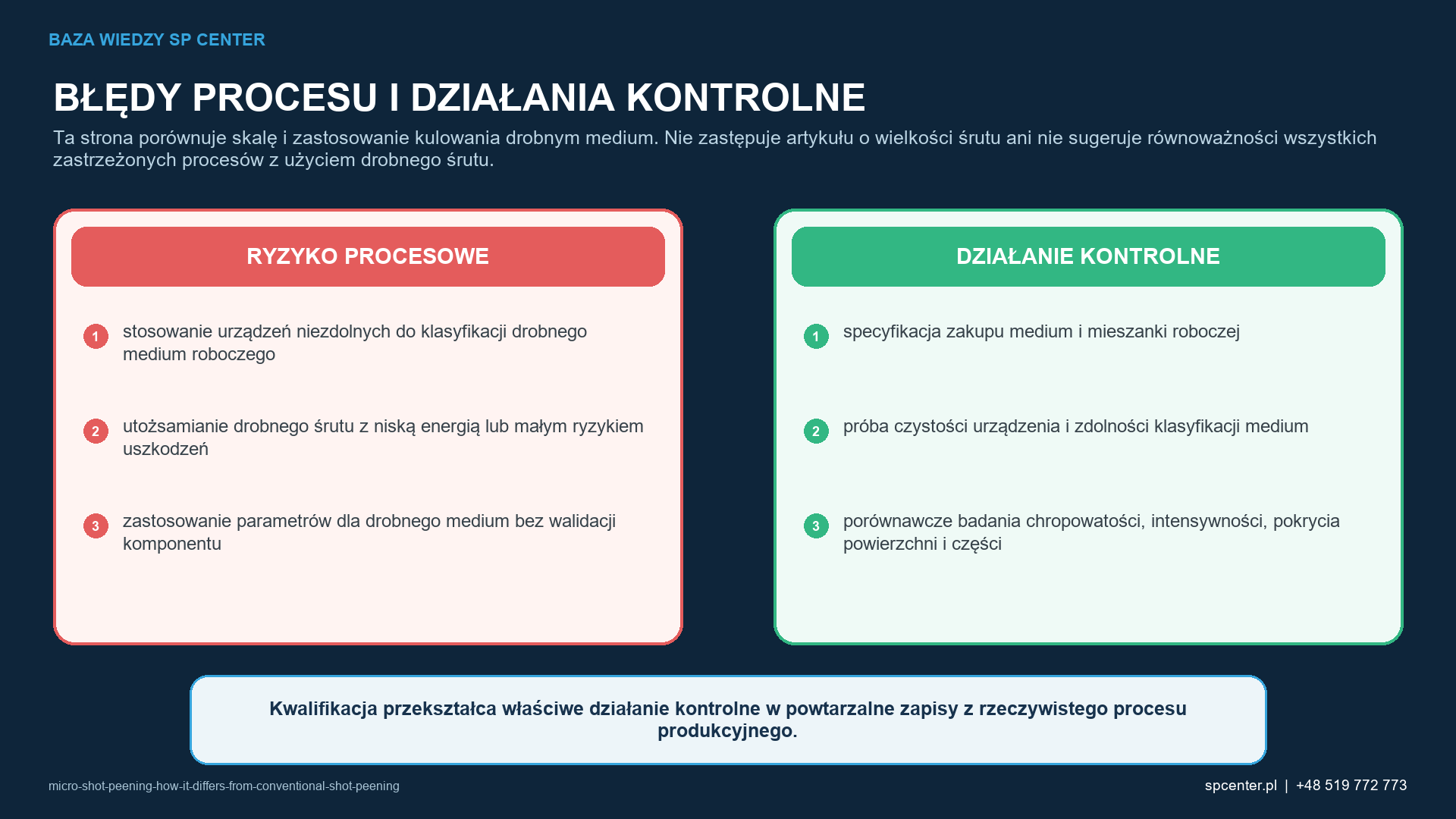

Jakie tryby uszkodzeń wymagają zatrzymania mikrokulowania lub podjęcia działań zabezpieczających?
- Stosowanie urządzeń niezdolnych do klasyfikacji drobnoziarnistej mieszaniny roboczej medium. Odseparuj wyroby, których dotyczy problem, zweryfikuj ostatni znany prawidłowy stan i na podstawie specyfikacji zakupu medium i mieszaniny roboczej ustal, czy doszło do błędu wymagań, konfiguracji czy wykonania.
- Utożsamianie drobnych kulek z małą energią lub niewielkim ryzykiem uszkodzeń. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostanie oddzielnie oceniony wpływ dostępu, medium, urządzenia i reakcji powierzchni. Właściwym działaniem jest oczyszczenie urządzenia i przeprowadzenie próby klasyfikacji.
- Zastąpienie zatwierdzonego zestawu parametrów nastawami dla drobnego medium bez walidacji elementu. Należy zabezpieczyć ścieżkę audytu i uzyskać wymaganą decyzję działu technicznego lub klienta. Działania naprawcze powinny obejmować porównawcze badania chropowatości, intensywności, pokrycia i elementów oraz wskazanie wszystkich wyrobów przetworzonych w warunkach budzących wątpliwości.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące mikrokulowania, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące zakwalifikowanego rozkładu wielkości i kształtu drobnego medium, zdolności separatora oraz odporności procesu na obecność drobnej frakcji lub aglomerację, a także reakcji powierzchni, dostępu i wymaganej głębokości naprężeń.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad zakupem medium i specyfikacją jego mieszaniny roboczej, czystością urządzeń i próbą klasyfikacji oraz porównawczymi badaniami chropowatości, intensywności, pokrycia powierzchni i części, a także w jaki sposób pozwoli wykryć stosowanie urządzeń niezdolnych do klasyfikowania mieszaniny roboczej drobnego medium, utożsamianie drobnego śrutu z niską energią lub niewielkimi uszkodzeniami oraz zastąpienie procesu zestawem parametrów dla drobnego medium bez walidacji na części. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku mikrokulowania dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak zakwalifikować mikrokulowanie i czym różni się ono od kulowania konwencjonalnego?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy porównaniu mikrokulowania z kulowaniem konwencjonalnym przegląd techniczny powinien obejmować zakwalifikowany rozkład wielkości i kształt drobnego medium, możliwości separatora oraz odporność procesu na obecność drobnych frakcji lub aglomerację, reakcję powierzchni, dostęp i wymaganą głębokość naprężeń. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: stosowanie urządzeń niezdolnych do klasyfikowania drobnej mieszaniny roboczej medium, utożsamianie drobnego śrutu z niską energią lub niewielkim ryzykiem uszkodzeń oraz zastępowanie procesu nastawami dla drobnego medium bez walidacji na części. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do rozkładu wielkości i kształtu zakwalifikowanego drobnego medium oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat mikrokulowania — różnic względem kulowania konwencjonalnego — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena wystarcza do potwierdzenia prawidłowości całego procesu mikrokulowania. Fałsz. Intensywność, pokrycie, stan części i wyniki właściwe dla danego zastosowania pozostają odrębnymi kwestiami.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł porównuje skalę i zastosowania kulowania drobnym medium. Nie zastępuje artykułu o wielkości śrutu ani nie stwierdza, że każdy zastrzeżony proces wykorzystujący drobny śrut jest równoważny.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to stosowanie urządzeń, które nie są w stanie sklasyfikować drobnej mieszaniny roboczej medium, utożsamianie drobnego śrutu z niską energią lub małym ryzykiem uszkodzeń oraz zastępowanie procesu zestawem parametrów dla drobnego medium bez walidacji na części.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować wyniki kontroli drobnego medium, wyniki próby Almena lub zatwierdzone potwierdzenie przeniesienia intensywności. W odpowiednich przypadkach powinna również obejmować teksturę powierzchni i profil naprężeń szczątkowych.
Często zadawane pytania o mikrokulowanie — czym różni się od kulowania konwencjonalnego
Jakie informacje są potrzebne do wyceny mikrokulowania?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać zakwalifikowany rozkład wielkości i kształt drobnego medium, zdolność separatora oraz odporność procesu na występowanie drobnej frakcji lub aglomerację, a także reakcję powierzchni, dostęp i wymaganą głębokość naprężeń.
Jakie zapisy potwierdzają nadzór nad mikrokulowaniem?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować wyniki kontroli drobnego medium, wyniki próby Almena lub zatwierdzoną dokumentację przeniesienia intensywności. W odpowiednich przypadkach powinna również obejmować teksturę powierzchni i profil naprężeń szczątkowych.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z mikrokulowaniem obejmują użycie urządzenia niezdolnego do klasyfikacji drobnej mieszaniny roboczej medium, utożsamianie małego śrutu z niską energią lub małym ryzykiem uszkodzenia oraz zastosowanie zastępczego zestawu parametrów dla drobnego medium bez walidacji na elemencie.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować mikrokulowanie?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać specyfikację zakupu medium i mieszaniny roboczej medium, czystość wyposażenia i próbę klasyfikacyjną oraz porównawcze badania chropowatości, intensywności, pokrycia powierzchni i części.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem mikrokulowania?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Mikrokulowanie (micro shot peening) wykorzystuje znacznie mniejsze medium niż kulowanie konwencjonalne, aby wytworzyć płytsze i drobniejsze pole oddziaływań lub dotrzeć do niewielkich cech geometrycznych. Nie jest to automatycznie proces powodujący niewielkie uszkodzenia: twardość, prędkość i kształt cząstek, klasyfikacja urządzenia oraz stan powierzchni nadal decydują o chropowatości, naprężeniach szczątkowych i ryzyku.
- Należy kontrolować rozkład wielkości i kształt zakwalifikowanego drobnego medium, zdolność separatora oraz odporność na tworzenie frakcji drobnej lub aglomeratów, a także reakcję powierzchni, dostęp i wymaganą głębokość naprężeń jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj specyfikację zakupu medium i mieszaniny roboczej, próby czystości i zdolności klasyfikacyjnej urządzeń oraz porównawcze badania chropowatości, intensywności, pokrycia powierzchni i elementów.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: stosowanie urządzeń niezdolnych do klasyfikowania drobnej mieszaniny roboczej medium, utożsamianie małych cząstek śrutu z niską energią lub niewielkim ryzykiem uszkodzeń oraz zastępowanie procesu nastawami dla drobnego medium bez walidacji na części.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o wyniki kontroli drobnego medium, wyniki Almena lub zatwierdzone dowody przeniesienia intensywności oraz teksturę powierzchni i profil naprężeń szczątkowych, jeśli są wymagane.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie dwuetapowe: kiedy stosować dwa etapy i dwa rodzaje medium
- Konwencjonalne kulowanie a kulowanie laserowe: różnice i zastosowania
- Kulowanie konwencjonalne a ultradźwiękowe: który proces wybrać?
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE AMS2431E, Medium do kulowania — wymagania ogólne
3. Yamada et al., Fine Shot Peening of Valve and Sheet Springs, SAE 2000-01-0791
4. Gatto, Sola i Tognoli, Shot Peening of Additively Manufactured A357.0 Parts
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
6. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
7. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
8. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
