Korngrößenverteilung, Form, Härte und Anlagenfähigkeit für Feinstrahlmittel definieren und Intensität, Bedeckungsgrad, Rauheit sowie Bauteilverhalten getrennt prüfen
Mikro-Verfestigungsstrahlen verwendet deutlich feinere Strahlmittel als ein konventioneller Vergleichsprozess, um eine feinere Wirkzone zu erzeugen oder kleine Merkmale besser zu erreichen. Eine allgemeingültige Korngrößengrenze, die alle proprietären Verfahren gleichsetzt, existiert nicht. Der Prozess ist auch nicht automatisch schadenarm: Härte, Dichte, Form und Geschwindigkeit der Partikel, Anlagenfähigkeit und Ausgangsoberfläche bestimmen weiterhin Rauheit, Eigenspannung, Verformung und Risiko.

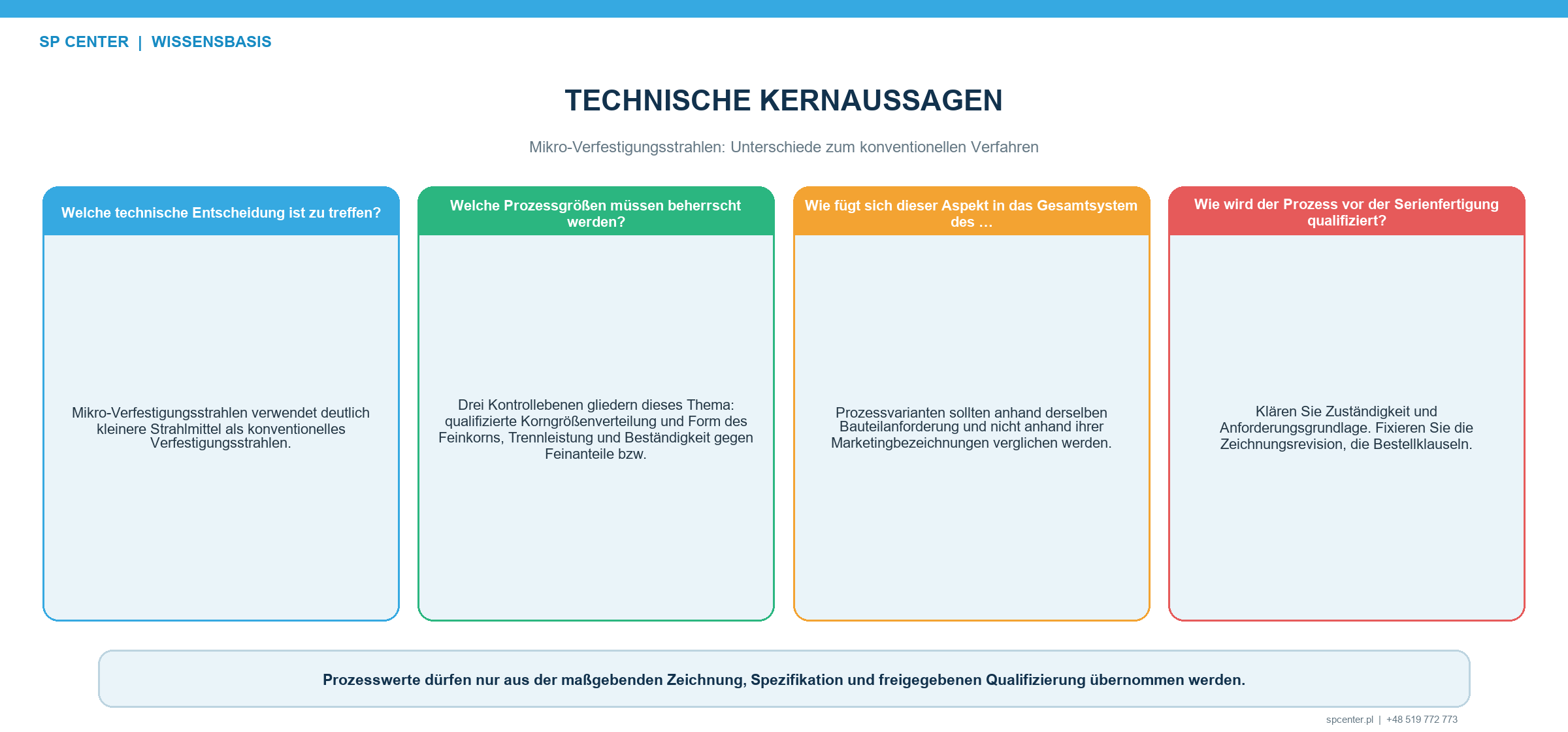

Wie unterscheidet sich Mikro-Verfestigungsstrahlen vom konventionellen Prozess?
| Technischer Unterschied | Folge feiner Strahlmittel | Frage der Qualifizierung |
|---|---|---|
| Partikelgröße | Kleinerer Einzeleinschlag und möglicherweise feinere Wirkzone | Definiert die aufgerufene Spezifikation Verteilung und Prüfverfahren? |
| Zugänglichkeit | Kleinere Partikel können enge Merkmale besser erreichen | Kann die Anlage sie an der realen Geometrie gleichmäßig zuführen und zurückgewinnen? |
| Oberflächentextur | Unter vergleichbaren Bedingungen kann eine feinere Textur möglich sein | Erfüllen Härte, Geschwindigkeit, Form und Exposition weiterhin Rauheits- und Schadensgrenzen? |
| Beeinflusste Tiefe | Eine flachere Reaktion kann auftreten | Erfüllt das gemessene Eigenspannungs- oder Werkstoffverhalten die Konstruktionsanforderung? |
| Anlage | Dosiereinrichtungen, Ventile, Abscheider und Sensoren können an Auflösung verlieren | Ist die Anlage für das feine Betriebsgemisch qualifiziert und nicht nur förderfähig? |
| Prüfung | Kleine Einschlagspuren sind schwerer zu unterscheiden | Besitzen Intensitäts- und Bedeckungsgradverfahren ausreichende Auflösung? |
Tabelle 1. Verglichen werden physikalische Skala und qualifizierte Ergebnisse und nicht die Marketingbezeichnung.
Feine Strahlmittel erzeugen kleinere Einschlagspuren und können ein flacheres Werkstoffvolumen beeinflussen. Dies ist eine Tendenz und keine allgemeingültige Konstruktionsregel. Ein hartes Partikel mit hoher Geschwindigkeit kann weiterhin Kante, dünne Wand, Beschichtung oder empfindliche Oberfläche schädigen.
Ist Mikro-Verfestigungsstrahlen dasselbe wie Mikrostrahlen?
Eine automatische Gleichsetzung ist falsch. Mikrostrahlen beschreibt häufig einen feinen abrasiven Strahl zum Reinigen, Entgraten, Aufrauen oder Texturieren. Verfestigungsstrahlen wird durch die beabsichtigte mechanische Oberflächenwirkung und qualifizierte Strahlmittel-, Intensitäts-, Bedeckungsgrad-, Expositions-, Anlagen- und Aufzeichnungslenkung bestimmt.
Benötigt ein Bauteil Reinigung und Verfestigungsstrahlen, werden beide Funktionen und ihre Reihenfolge festgelegt. Ein Reinigungsergebnis belegt weder Strahlintensität noch Bedeckungsgrad.

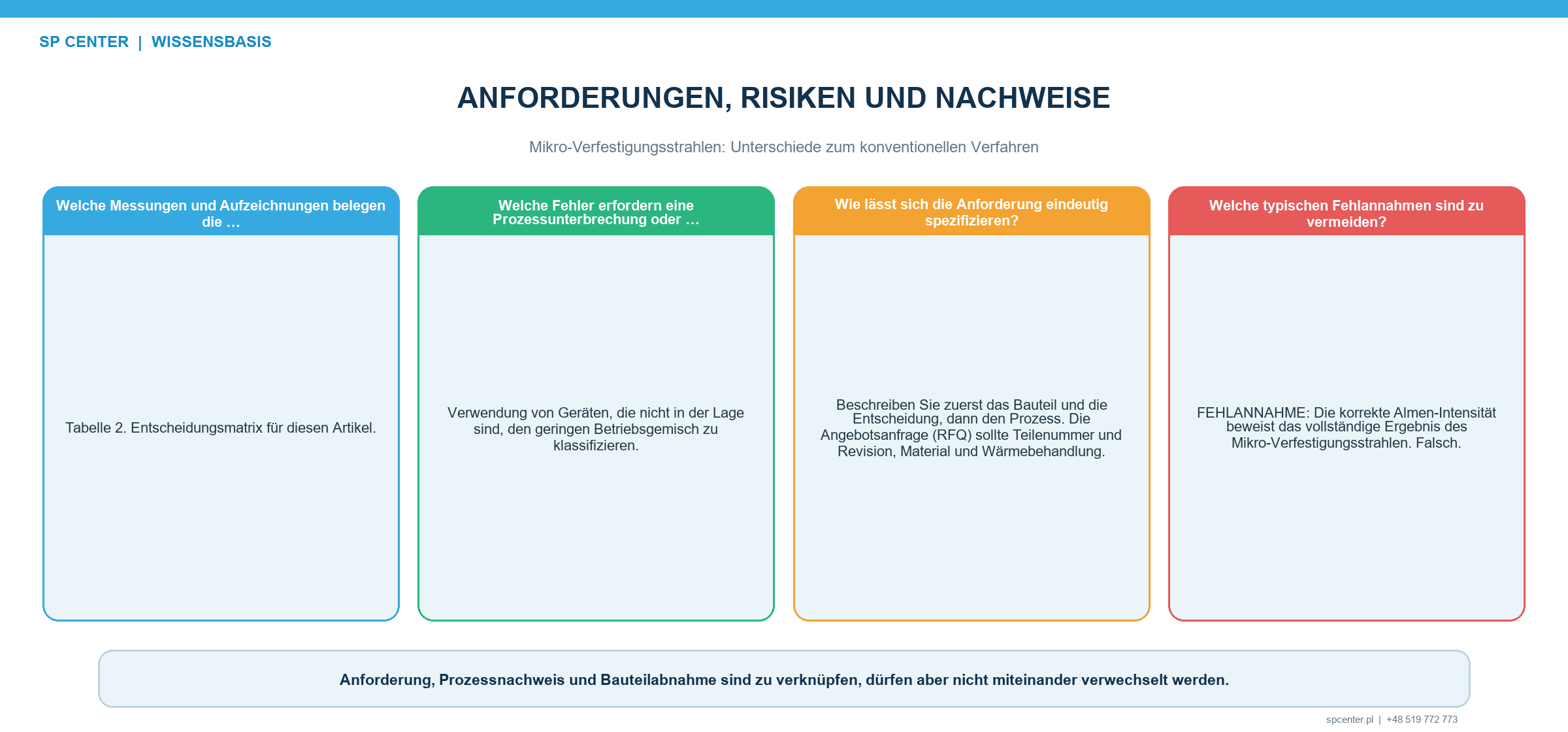

Warum ist das Betriebsgemisch schwer zu beherrschen?
| Lenkung des Feinstrahlmittels | Fehlerbild | Nachweis |
|---|---|---|
| Korngrößenverteilung des Neustrahlmittels | Falsche Fraktion oder zu breite Verteilung | Freigegebene Beschaffungsspezifikation und Losprüfung |
| Kornform und Bruch | Kantige oder gebrochene Partikel ändern die Oberflächenreaktion | Definiertes Formprüfverfahren und Ausschussgrenzen |
| Härte und Werkstoff | Kleine Partikel gelten trotz hoher Härte oder Geschwindigkeit als schonend | Werkstoffzeugnis und anwendbare Prüfung |
| Zuführung und Massenstrom | Pulsation, Verstopfung oder unzureichende Dosierauflösung | Fähigkeitsnachweis und Trenddaten der Zuführung |
| Klassierung und Rückgewinnung | Fein-, Grob- oder Fremdanteile sowie Agglomerate bleiben im Gemisch | Fähigkeitsnachweis für Abscheider und Klassierung sowie Betriebsgemischprüfungen |
| Feuchte, Statik und Sauberkeit | Agglomeration, Anhaften oder Verunreinigung verändert die Zuführung | Gelenkte Lagerung, Umgebung, Reinigung und Reaktionsplan |
Tabelle 2. Feine Strahlmittel benötigen ein zur Skala passendes Messsystem und ausreichende Anlagenauflösung.
Ein für konventionelle Medien geeigneter Abscheider entfernt bei kleinerer Skala möglicherweise nicht die relevanten Fein- oder Grobanteile. Siebe können sich zusetzen, Partikel agglomerieren und Fremdmedien gewinnen relativ an Bedeutung. Qualifiziert werden tatsächliche Anlage und Rückgewinnungskreislauf.
Welche Größen der Strahlmittelzufuhr sind relevant?
Bei pneumatischen Anlagen sind Luftdruck, Luftstrom und Strahlmittelmassenstrom unterschiedliche Größen. Düsenbohrung, Abstand, Winkel und Verschleiß beeinflussen Geschwindigkeit und Wirkzone. Andere Fördersysteme benötigen ebenfalls ausreichende Stabilität und Auflösung von Geschwindigkeit, Zuführung und Strahlbild.
Ein Nenndruck darf nicht als allgemeingültige Intensitätseinstellung verwendet werden. Die geforderte Intensität wird mit dem anwendbaren Verfahren bestimmt; die vollständige qualifizierte Konfiguration bleibt gelenkt.
Wie werden Intensität und Bedeckungsgrad gemessen?
Die maßgebende Forderung entscheidet, ob das Almen-System geeigneten Bereich und ausreichende Auflösung bietet. Alternative Begleitproben, Übertragungskurven oder korrelierte Verfahren benötigen ausdrückliche Freigabe und Validierung; sie dürfen nicht erfunden werden, weil ein Ergebnis schwer messbar ist.
Kleine Einschlagspuren können schwer von der Ausgangstextur zu unterscheiden sein. Die Bedeckungsgradprüfung benötigt deshalb geeignete Optik, Beleuchtung, Fokus, Stichprobe und Entscheidungsregeln. Fluoreszenz- oder Tracerverfahren bleiben indirekt und benötigen Freigabe und Korrelation.

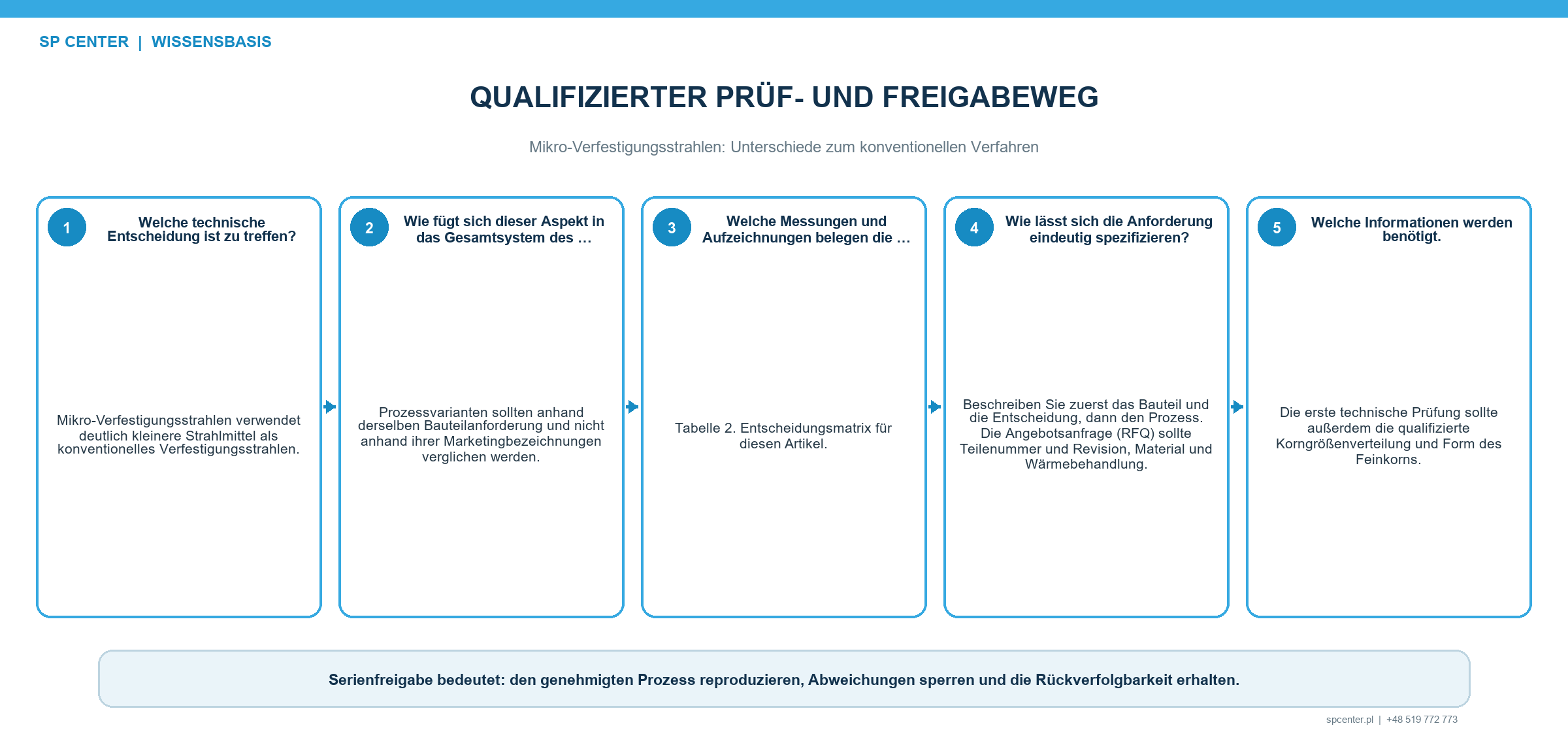

Welcher Nachweis belegt den Bauteilnutzen?
| Aussage | Geeigneter Nachweis | Unzulässige Abkürzung |
|---|---|---|
| Der Strahl besitzt die geforderte Intensität | Anwendbares Almen- oder ausdrücklich freigegebenes korreliertes Verfahren mit Sättigungsnachweis | Nur Druck, Geschwindigkeit oder Korngröße |
| Die Oberfläche besitzt den geforderten Bedeckungsgrad | Freigegebenes Verfahren mit ausreichender Auflösung am geforderten Merkmal | Annahme, dass längere Exposition 100 % garantiert |
| Die Rauheit ist zulässig | Definiertes Profil- oder Flächenverfahren, Filter, Richtung und Messstellen | Visuelle Beschreibung als fein |
| Die Eigenspannungstiefe ist geeignet | Validierte XRD- oder andere aufgerufene Spannungsmethode mit Abtragsverfahren | Ableitung aus Partikeldurchmesser |
| Ermüdungs- oder Funktionsnutzen ist erreicht | Repräsentativer Proben- oder Bauteilnachweis bei Forderung | Annahme automatisch geringer Schädigung |
Tabelle 3. Feine Strahlmittel machen aus fünf unterschiedlichen technischen Fragen kein gemeinsames Ergebnis.
Eigenspannungstiefe, Kaltverfestigung, Härte, Rauheit, Maße und Ermüdungsverhalten hängen von Werkstoff und Prozess ab. Stützt sich die Konstruktion auf eine dieser Größen, wird sie an repräsentativem Werkstoff und repräsentativer Geometrie qualifiziert und gemessen.
Wie wird der Prozess qualifiziert?
- Zeichnung, Werkstoffzustand, Bearbeitungsplan, Normen und Abnahmeergebnisse festlegen.
- Neue und im Betrieb befindliche Strahlmittel durch Verteilung, Werkstoff, Härte, Form und Verunreinigungsgrenzen definieren.
- Zuführung, Klassierung, Rückgewinnung, Lagerung, Reinigung und Messfähigkeit qualifizieren.
- Produktionsrepräsentative Geometrie, Vorrichtung, Bewegung und am schlechtesten zugängliche Merkmale verwenden.
- Intensität, Bedeckungsgrad, Rauheit, Maße und gegebenenfalls Leistungsnachweis getrennt prüfen.
- Serienprüfungen, Aktionsgrenzen, Aufzeichnungen, Instandhaltung und Requalifizierungsauslöser freigeben.
Eine Prozessvorgabe ist nicht allein deshalb übertragbar, weil zwei Strahlmittel eine ähnliche Nenngröße besitzen. Dichte, Härte, Form, Verteilung, Anlage und Bauteilgeometrie müssen innerhalb der freigegebenen Grundlage bleiben.
Welche Ereignisse erfordern eine Produktsperre?
- Neustrahlmittel oder Betriebsgemisch kann mit dem freigegebenen Verfahren nicht klassiert werden.
- Die Zuführung pulsiert, verstopft oder driftet, ohne dass die Messtechnik dies sicher erkennt.
- Fremdstrahlmittel, Feuchte, Agglomeration oder Verunreinigung wird festgestellt.
- Intensitäts- oder Bedeckungsgradverfahren besitzt keine ausreichende Auflösung.
- Rauheit, Maße oder Oberflächenintegrität überschreiten die aufgerufene Grenze.
- Ein konventionelles oder proprietäres Verfahren wurde ohne Bauteilvalidierung übernommen.
Betroffene Lose werden bis zum letzten zulässigen Zustand eingegrenzt. Nacharbeit benötigt ausdrückliche Befugnis, da auch eine weitere Beaufschlagung mit Feinstrahlmittel Rauheit, Kaltverfestigung und Eigenspannung ändern kann.
Häufig gestellte Fragen
Was ist Mikro-Verfestigungsstrahlen?
Es ist ein gelenkter Prozess mit deutlich feineren Strahlmitteln als bei einem konventionellen Vergleichsprozess, um eine feinere Wirkzone zu erzeugen oder kleine Merkmale zu erreichen. Die tatsächlichen Strahlmittel und Parameter definiert die Spezifikation oder Qualifizierung.
Gibt es eine allgemeingültige Korngröße für Mikro-Verfestigungsstrahlen?
Nein. Begriffe unterscheiden sich zwischen Lieferanten und proprietären Verfahren. Maßgebend sind genaue Korngrößenverteilung, Werkstoff, Form und Abnahmeverfahren des Projekts.
Ist Mikro-Verfestigungsstrahlen immer schonender?
Nein. Härte, Dichte, Form, Geschwindigkeit, Winkel, Exposition und Ausgangsoberfläche können weiterhin Rauheit oder Schäden erzeugen. Kleine Partikel belegen allein weder geringe Energie noch geringes Risiko.
Ist Mikro-Verfestigungsstrahlen dasselbe wie Mikrostrahlen?
Nicht automatisch. Mikrostrahlen kann Reinigen, Entgraten oder Texturieren bedeuten. Verfestigungsstrahlen verlangt eine qualifizierte mechanische Oberflächenwirkung mit Intensität, Bedeckungsgrad und Rückverfolgbarkeit.
Kann eine konventionelle Anlage feine Strahlmittel verwenden?
Nur wenn Zuführung, Dosierung, Klassierung, Rückgewinnung, Filtration, Sensoren, Reinigung und Prüfung für das feine Betriebsgemisch geeignet und qualifiziert sind.
Wie wird der Bedeckungsgrad sehr kleiner Einschlagspuren geprüft?
Verwendet wird ein freigegebenes Verfahren mit geeigneter Optik, Beleuchtung, Bildanalyse oder qualifizierter Tracerkorrelation. Einschlagspuren müssen von Rauheit und Verunreinigung unterscheidbar sein.
Bedeutet geringe Almen-Intensität ein flaches Eigenspannungsprofil?
Dafür gibt es keine allgemeingültige Umrechnung. Intensität ist eine standardisierte Strahlkenngröße. Das Eigenspannungsprofil hängt von Werkstoff, Strahlmittel und Prozess ab und benötigt bei Forderung eine eigene Messung.
Welche Angaben benötigt eine Anfrage?
Erforderlich sind Zeichnung, Werkstoff und Wärmebehandlung, Bearbeitungszonen, genaue Strahlmittelanforderung soweit bekannt, Intensität, Bedeckungsgrad, Rauheits- und Maßgrenzen, Eigenspannungsnachweise oder Nachweise zum Bauteilverhalten, Menge und Aufzeichnungen.
Die wichtigsten Punkte
- Keine allgemeingültige Korngrößengrenze definiert jedes Mikro-Verfestigungsstrahlen.
- Feine Strahlmittel sind nicht automatisch schonend oder energiearm.
- Zuführung, Klassierung, Rückgewinnung und Prüfung müssen das feinere Betriebsgemisch zuverlässig erfassen können.
- Mikrostrahlen zum Reinigen oder Texturieren ist nicht automatisch Verfestigungsstrahlen.
- Intensität, Bedeckungsgrad, Rauheit, Eigenspannung und Ermüdung bleiben getrennte Ergebnisse.
- Alternative Messverfahren benötigen Freigabe und Korrelation.
Weiterführende Leitfäden von SP Center
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
4. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Maßgebend sind die vollständigen in Zeichnung und Vertrag aufgerufenen Dokumente. „Mikro“ erzeugt weder einen allgemeinen Strahlmittelbereich noch ein allgemeines Intensitäts- oder Abnahmeverfahren.
