Bauorientierung, Wärmebehandlung, Oberfläche im Bauzustand oder nach Bearbeitung, Fehlerpopulation und Zugänglichkeit in die Strahlqualifizierung einbeziehen
Verfestigungsstrahlen kann den oberflächennahen Zustand eines additiv gefertigten Metallbauteils verändern, Druckeigenspannungen einbringen und in qualifizierten Fällen das Ermüdungsverhalten verbessern. Das Ergebnis hängt von AM-Verfahren, Legierung, Bauorientierung und -position, thermischer Historie, Ausgangstopografie, oberflächenoffenen und inneren Fehlern, Geometrie und vollständiger Nachbehandlungsfolge ab. Der Prozess beseitigt weder Poren noch Risse.
Warum ist ein AM-Bauteil nicht allein durch die Legierung definiert?
Dieselbe Nennlegierung kann nach unterschiedlichen AM-Verfahren, Maschinen, Parametersätzen, Pulverhistorien, Bauorientierungen, Wärmebehandlungen und heißisostatischem Pressen eine andere Mikrostruktur, Anisotropie, Härte, Eigenspannung, Oberfläche und Fehlerpopulation besitzen. ASTM F3122 nennt unter anderem Werkstoffanisotropie, Probenvorbereitung und Porosität als Einflussgrößen auf ausgewiesene mechanische Eigenschaften von AM-Werkstoffen.
| AM-Eingangsgröße | Einfluss auf das Strahlen | Mindestens rückverfolgbare Angabe |
|---|---|---|
| AM-Verfahren und Maschinenkonfiguration | PBF-LB/M, PBF-EB/M, DED und andere Verfahren erzeugen unterschiedliche Oberflächen und Fehlerpopulationen | Verfahrenskategorie, Maschine, qualifizierter Parametersatz und Baujobprotokoll |
| Legierung, Ausgangsmaterial und Wiederverwendung | Chemie, Verunreinigung und Pulverzustand beeinflussen Werkstoffantwort und Fehler | Werkstoffbezeichnung, Charge, Zeugnis und freigegebener Wiederverwendungsstatus |
| Bauorientierung und Position | Oberflächentopografie, Stützstrukturen, thermische Historie und Eigenschaften können richtungsabhängig sein | Orientierung, Lage im Bauraum und Beziehung zwischen Probe und Bauteil |
| Wärmebehandlung oder HIP | Mikrostruktur, Härte, Eigenspannung und innere Porosität können sich ändern | Vollständige Wärmebehandlungsfolge, Anlage und Freigabenachweis |
| Entfernung von Stützstrukturen und Bearbeitung | Diese Schritte definieren die tatsächlich gestrahlte Oberfläche | Arbeitsfolge, Materialabtrag und endgültiger Eingangszustand |
| Geometrie sowie Wand- oder Strebenstärke | Zugänglichkeit, Steifigkeit, Verzug und Strahlmittelrückstände unterscheiden sich | Behandlungsplan, Mindestquerschnitt und unzugängliche oder innere Merkmale |
Tabelle 1. Baujobprotokoll und Nachbehandlung gehören zum Eingangszustand für das Verfestigungsstrahlen.
Eine Probe ist nur repräsentativ, wenn Orientierung, Bauraumlage, thermische Folge, Oberflächenhistorie und relevante Geometrie in einer dokumentierten Beziehung zum Bauteil stehen. ASTM F2971 bietet einen Berichtsrahmen für AM-Prüfkörper, macht eine Begleitprobe jedoch nicht automatisch zum Ersatz für das Produktionsbauteil.
Wie verändert Verfestigungsstrahlen Rauheit und Poren?
Auftreffvorgänge können hervorstehende Merkmale abflachen, die Oberflächenschicht plastisch verformen und eine neue Auftrefftextur erzeugen. Abhängig von Ausgangszustand und Prozesswirkung kann ein gewählter Rauheitskennwert sinken oder steigen. Deshalb werden Profil- und Flächenkennwerte, Messrichtung, Filterung, Messstelle und unzugängliche Flächen festgelegt, statt nur einen allgemeinen Rauheitswert zu verwenden.
Die Öffnung einer flachen oberflächenoffenen Pore kann umgeformt, verengt oder örtlich geschlossen werden. Diese sichtbare Änderung darf nicht als Beseitigung des darunterliegenden Fehlers bezeichnet werden. Bindefehler, Gasporen und andere innere Inhomogenitäten können unter der veränderten Oberfläche bestehen bleiben und weiterhin die Ermüdung bestimmen. Das Prüfverfahren muss zu Fehlerart, Größe, Orientierung, Werkstoff und Geometrie passen.
Wie beeinflusst die Oberflächenfolge das Ergebnis?
Oberflächen im Bauzustand, nach Entfernung der Stützstrukturen, Bearbeitung, Gleitschleifen, chemischer Nachbearbeitung oder Polieren sind unterschiedliche Eingangszustände. Die Reihenfolge bestimmt, ob der Strahl auf teilweise verschmolzene Partikel, Bearbeitungsspuren oder einen gleichmäßigeren Grundwerkstoff trifft. Nachfolgendes Schleifen oder Polieren kann Teile der gestrahlten Schicht entfernen; Wärme kann Eigenspannungen relaxieren.
Veröffentlichte Untersuchungen an bestimmten PBF-Ti-6Al-4V-Proben zeigen, dass die Nachbehandlungsfolge das Ermüdungsverhalten verändert und dass Rauheit allein bei verbleibenden Fehlern unter der Oberfläche kein ausreichender Prädiktor sein kann. Solche Ergebnisse dienen zur Planung einer Qualifizierung und nicht als allgemeingültiger Verbesserungsfaktor für andere Legierungen oder Bauteile.
Lassen sich komplexe Kanäle und Gitter behandeln?
Nur von einem qualifizierten Strahl erreichte Oberflächen dürfen als behandelt gelten. Gekrümmte Kanäle, Sackbohrungen, Gitterknoten, Stützstrukturen und nach unten gerichtete Flächen verursachen Sichtlinienbegrenzungen und Mehrfachreflexionen, die sich von einer freien Probe unterscheiden. Kleines Strahlmittel kann die Zugänglichkeit verbessern, erhöht jedoch Anforderungen an Klassierung, Verunreinigung, Rückstände und Rückgewinnung.
Dünne Streben oder Wände können sich verformen, übermäßig aufrauen oder örtlich beschädigt werden. Der Machbarkeitsversuch fordert Mindestquerschnitt, ungünstigste Orientierung und schwierigsten Zugang heraus und legt Reinigung sowie Prüfung auf Strahlmittelrückstände fest. Der Bedeckungsgrad einer freien Außenfläche belegt nicht den inneren Kanal.

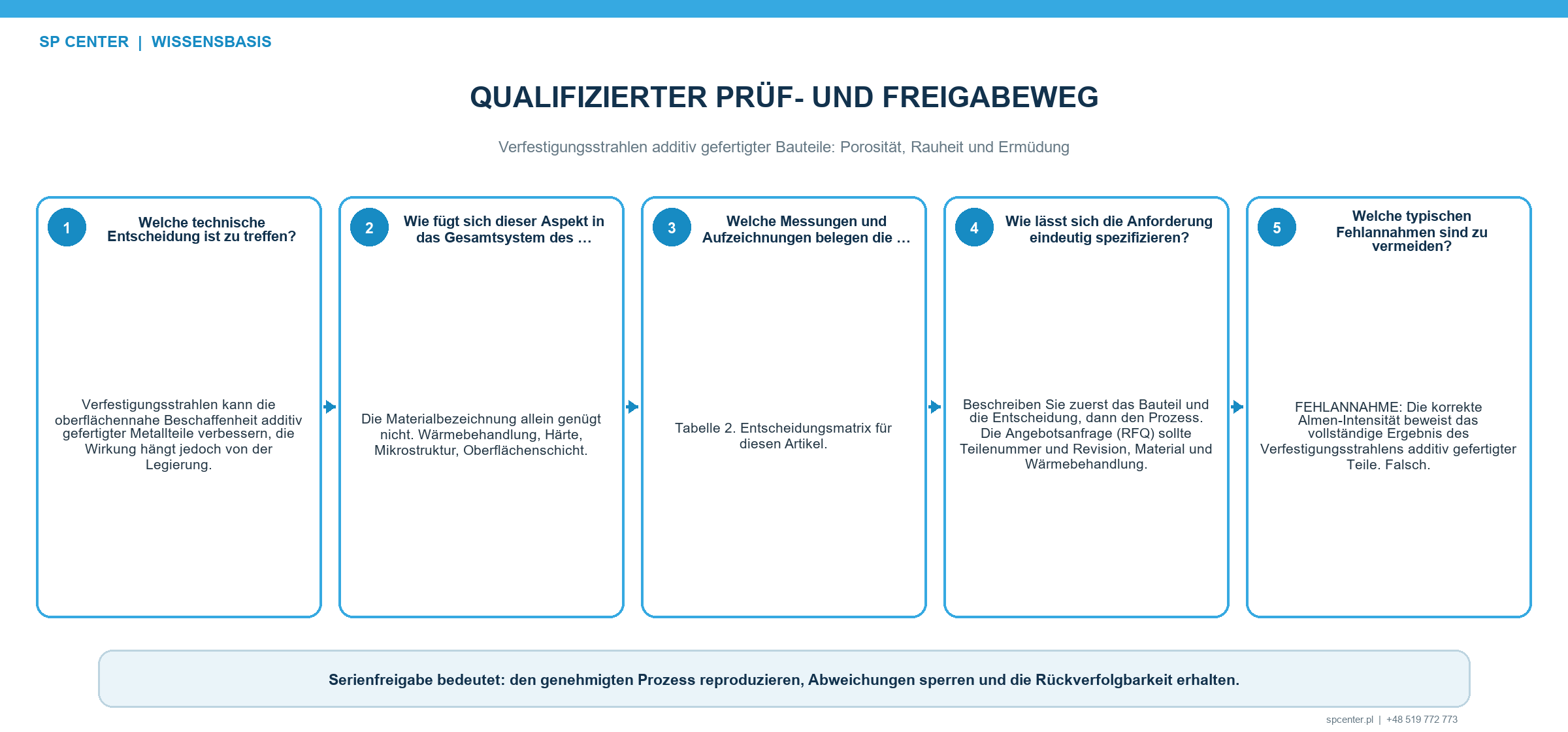

Welche Messungen stützen Qualifizierung und Freigabe?
| Beobachtete Ausgabe | Geeigneter Nachweis | Grenze der Aussage |
|---|---|---|
| Oberflächenmorphologie und Rauheit | Definierte Profil- oder Flächenkennwerte, Mikroskopie und gleiche Messstellen | Ein kleinerer Ra- oder Sa-Wert belegt allein keine geringere Fehlerkritikalität |
| Form oberflächenoffener Poren | Qualifizierte Mikroskopie, Schliff oder CT-Strategie vor und nach der Behandlung | Eine geschlossene oder abgeflachte Öffnung belegt nicht das Verschwinden des Fehlers unter der Oberfläche |
| Innere Fehlerpopulation | Geforderte qualifizierte volumetrische ZfP oder zerstörende Charakterisierung | Sichtprüfung und Bedeckungsgrad belegen keine innere Fehlerfreiheit |
| Strahlintensität und Bedeckungsgrad | Almen-Sättigungsnachweis und Bauteilprüfung nach freigegebenem Verfahren | Kein Nachweis für Lebensdauer oder vollständige Behandlung innerer Kanäle |
| Eigenspannung | Validierte Messung an festgelegter Stelle und Richtung | Ein Punkt oder eine Richtung beschreibt nicht den vollständigen AM-Bauteilzustand |
| Ermüdungsverhalten | Für Orientierung, Geometrie und Oberflächenfolge repräsentativer Prüfplan | Veröffentlichte Verbesserung an Proben ist kein allgemeingültiger Bauteilfaktor |
Tabelle 2. Jede Messung stützt eine definierte Aussage; keine ersetzt alle übrigen Nachweise.
Die Qualifizierung vergleicht festgelegte Bau- und Oberflächenzustände mit produktionsrepräsentativer Strahlanlage, Strahlmittel, Vorrichtung und Bewegung. Almen-Intensität und Sättigung werden an definierten repräsentativen Positionen bestimmt; der Bedeckungsgrad am Bauteil wird getrennt geprüft. Morphologie, Rauheit, Maße, Sauberkeit, ZfP, Eigenspannung oder Ermüdung kommen hinzu, wenn Zeichnung oder Qualifizierungsplan sie fordern.

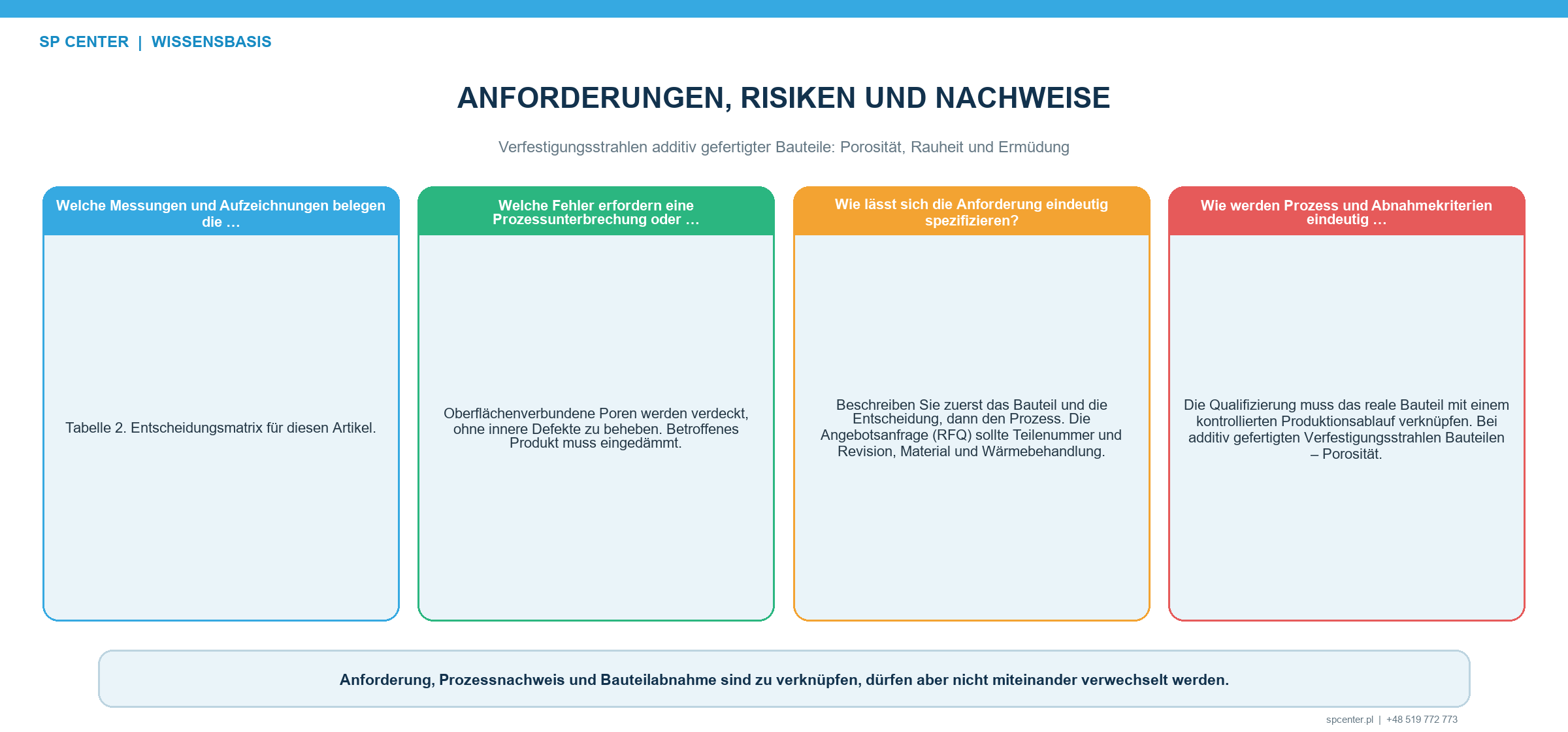

Welche Fehler erfordern Unterbrechung und Eingrenzung?
- Eine oberflächenoffene Pore wird geschlossen und fälschlich als beseitigter Fehler dokumentiert.
- Eine freie Probe besteht, während eine nach unten gerichtete Fläche, ein Kanal oder Gitter unzugänglich bleibt.
- Eine dünne Strebe wird durch lokale Exposition verbogen, übermäßig aufgeraut oder maßlich verändert.
- Strahlmittel oder Bruchstücke verbleiben in Kanal, Gitter oder Sackraum.
- Strahlmittelübertrag oder Einbettung erzeugt ein unzulässiges Verunreinigungsrisiko.
- Ergebnisse einer Bauorientierung, Wärmebehandlung oder Maschine werden ohne Gleichwertigkeitsprüfung übertragen.
- Finish oder Wärmeeinwirkung nach dem Strahlen verändert Oberfläche und Eigenspannungszustand.
Betroffenes Produkt wird seit dem letzten verifiziert zulässigen Zustand eingegrenzt. Baujob-, Werkstoff-, Wärmebehandlungs-, Eingangsprüf-, Strahl- und Freigabeaufzeichnungen bleiben erhalten. Wiederholte Bearbeitung benötigt eine ausdrückliche Freigabe, weil kumulierte Exposition und weitere Reinigung oder Nachbearbeitung Rauheit, Maße, Verunreinigung und Werkstoffantwort verändern können.
Was gehört in Anfrage und Qualifizierungsplan?
| Angabe für Anfrage oder Qualifizierung | Ermöglichte Entscheidung | Risiko bei fehlender Angabe |
|---|---|---|
| Freigegebene Bauteil- und Baudefinition | Bestätigt Geometrie, Orientierung, Bauraumlage und Revision | Nachweise aus einem nicht gleichwertigen Baujob werden übertragen |
| Fehler- und Oberflächenzustand vor dem Strahlen | Trennt vorhandenen AM-Zustand von der Strahlwirkung | Verfestigungsstrahlen wird als Poren- oder Rissreparatur missverstanden |
| Vollständige Nachbehandlungsfolge | Definiert Wärme, HIP, Bearbeiten, Oberflächenfinish, Reinigen und Strahlen | Die behandelte Schicht wird später entfernt oder relaxiert |
| Behandlungs-, Ausschluss- und Zugangsplan | Kennzeichnet Außenflächen, Kanäle, Gitter und Rückstandsrisiken | Unzugängliche Merkmale gelten fälschlich als bedeckt |
| Prozess- und Bauteilabnahme | Trennt Intensität, Bedeckungsgrad, Rauheit, Maße, ZfP und Ermüdungsaussagen | Ein Ersatzmerkmal entscheidet über das gesamte Bauteil |
| Änderungs- und Requalifizierungsregeln | Beherrscht Änderungen an Baujob, Maschine, Material, Wärme, Oberfläche und Strahlprozess | Ein neuer AM-Zustand nutzt eine nicht mehr passende Qualifizierung |
Tabelle 3. AM-Baudaten und Strahldaten werden in einer rückverfolgbaren Bauteilroute zusammengeführt.
Abnahmeverantwortung und vollständige Fassungen der aufgerufenen Zeichnungen, Spezifikationen und Kundenvorgaben sind anzugeben. Fehlen Fehlergrenze, Prüfverfahren, Behandlungsgrenze oder die Qualifizierungsbeziehung zwischen Probe und Bauteil, ist vor der Bearbeitung eine gelenkte Klärung einzuholen.
Häufig gestellte Fragen
Kann Verfestigungsstrahlen das Ermüdungsverhalten von AM-Metallbauteilen verbessern?
In einer qualifizierten Werkstoff-, Bau- und Oberflächenfolge ist das möglich; veröffentlichte Untersuchungen zeigen Verbesserungen für bestimmte PBF-Titankonfigurationen. Das Ergebnis ist nicht allgemeingültig und muss für Legierung, Orientierung, Geometrie, Fehlerpopulation und Belastung validiert werden.
Beseitigt Verfestigungsstrahlen die Porosität eines AM-Bauteils?
Nein. Der Prozess kann die Öffnung eines flachen oberflächenoffenen Merkmals verformen oder schließen, entfernt aber keine tiefer liegende Pore und keinen Bindefehler. Die geforderte Fehlercharakterisierung bleibt eigenständig.
Verringert Verfestigungsstrahlen immer die Rauheit einer AM-Oberfläche?
Nein. Die Wirkung hängt von Ausgangstopografie, Strahlmittel, Intensität, Bedeckungsgrad und Zugang ab. Spitzen können abgeflacht werden, gleichzeitig entsteht eine neue Auftrefftextur; deshalb sind die geforderten Rauheitskennwerte zu messen.
Dürfen AM-Oberflächen im Bauzustand und nach Bearbeitung gleich gestrahlt werden?
Nicht automatisch. Rauheit, oberflächennahe Fehler, Maße und Prozessantwort unterscheiden sich. Ohne Gleichwertigkeitsnachweis sind es unterschiedliche Eingangszustände.
Können komplexe innere Kanäle verfestigungsgestrahlt werden?
Nur wenn ein qualifizierter Strahl die geforderte Fläche erreicht, das Strahlmittel entfernt und das Ergebnis geprüft werden kann. Umlenkungen, Gitter und Sackräume benötigen einen eigenen Machbarkeitsnachweis.
Belegt die richtige Almen-Intensität die Eignung eines AM-Gitters?
Nein. Die Intensität kennzeichnet den Strahl an festgelegten Prüfpositionen. Strebenzugang, Bedeckungsgrad, Verzug, Rauheit, Strahlmittelrückstände und Leistungsforderungen benötigen eigene Prüfungen.
Welche AM-Änderungen können eine Requalifizierung auslösen?
Dazu zählen Verfahrenskategorie, Maschine oder Parametersatz, Ausgangsmaterial, Bauorientierung oder -position, Wärmebehandlung, HIP, Stützentfernung, Bearbeitung, Geometrie, Mindestquerschnitt, Strahlanlage, Strahlmittel und Abnahmeverfahren.
Können veröffentlichte Probenergebnisse als Konstruktionswert dienen?
Nicht ohne technische Begründung. Veröffentlichungen stützen Mechanismus und Prüfplanung; die Bauteilabnahme benötigt repräsentative Werkstoff-, Bau-, Oberflächen-, Geometrie- und Lastnachweise unter der maßgebenden Freigabestelle.
Die wichtigsten Punkte
- AM-Verfahren, Bauorientierung und -position, Werkstoff, Wärmebehandlung und Eingangsoberfläche beherrschen.
- Geschlossene Porenöffnung nicht mit Beseitigung des darunterliegenden Fehlers gleichsetzen.
- Oberflächen im Bauzustand und nach Bearbeitung getrennt qualifizieren, wenn Gleichwertigkeit fehlt.
- Zugänglichkeit, Bedeckungsgrad, Reinigung und Maßstabilität an komplexen oder dünnen Merkmalen belegen.
- Intensität, Bedeckungsgrad, Morphologie, Rauheit, innere Fehler, Eigenspannung und Ermüdung trennen.
- Veröffentlichungen zur Prüfplanung und nicht für allgemeingültige Lebensdauerversprechen verwenden.
Weiterführende Leitfäden von SP Center
- Mikro-Verfestigungsstrahlen
- Oberflächenrauheit nach dem Verfestigungsstrahlen messen
- Ermüdungsprüfung nach dem Verfestigungsstrahlen
- Oberflächenfehler und Verfestigungsstrahlen
Technische Quellen
1. ISO/ASTM 52900:2021, Additive manufacturing – Fundamentals and vocabulary
2. ISO/ASTM 52920:2023, Qualification principles for industrial AM processes and production sites
3. ASTM F3122-14(2022), Evaluating Mechanical Properties of Metal Materials Made via AM
4. ASTM F2971-13(2021), Reporting Data for AM Test Specimens
7. SAE J2441_202511: Shot Peening, stabilized November 2025
8. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Es gelten nur die vollständigen durch das Projekt aufgerufenen Normen und Abnahmeforderungen. AM- und Strahlnormen behandeln unterschiedliche Teile der Prozesskette.
