Kulowanie złącza spawanego może zmienić naprężenia szczątkowe i stan powierzchni w pobliżu stopy spoiny o krytycznym znaczeniu dla zmęczenia, ale nie może usunąć braku przetopu, pęknięć, podtopień przekraczających granice odbioru, porowatości ani niewłaściwego profilu spoiny. Obróbkę należy powiązać z jakością spoiny, geometrią jej stopy, kontrolą, kierunkiem obciążenia i kolejnością nakładania ewentualnych powłok.

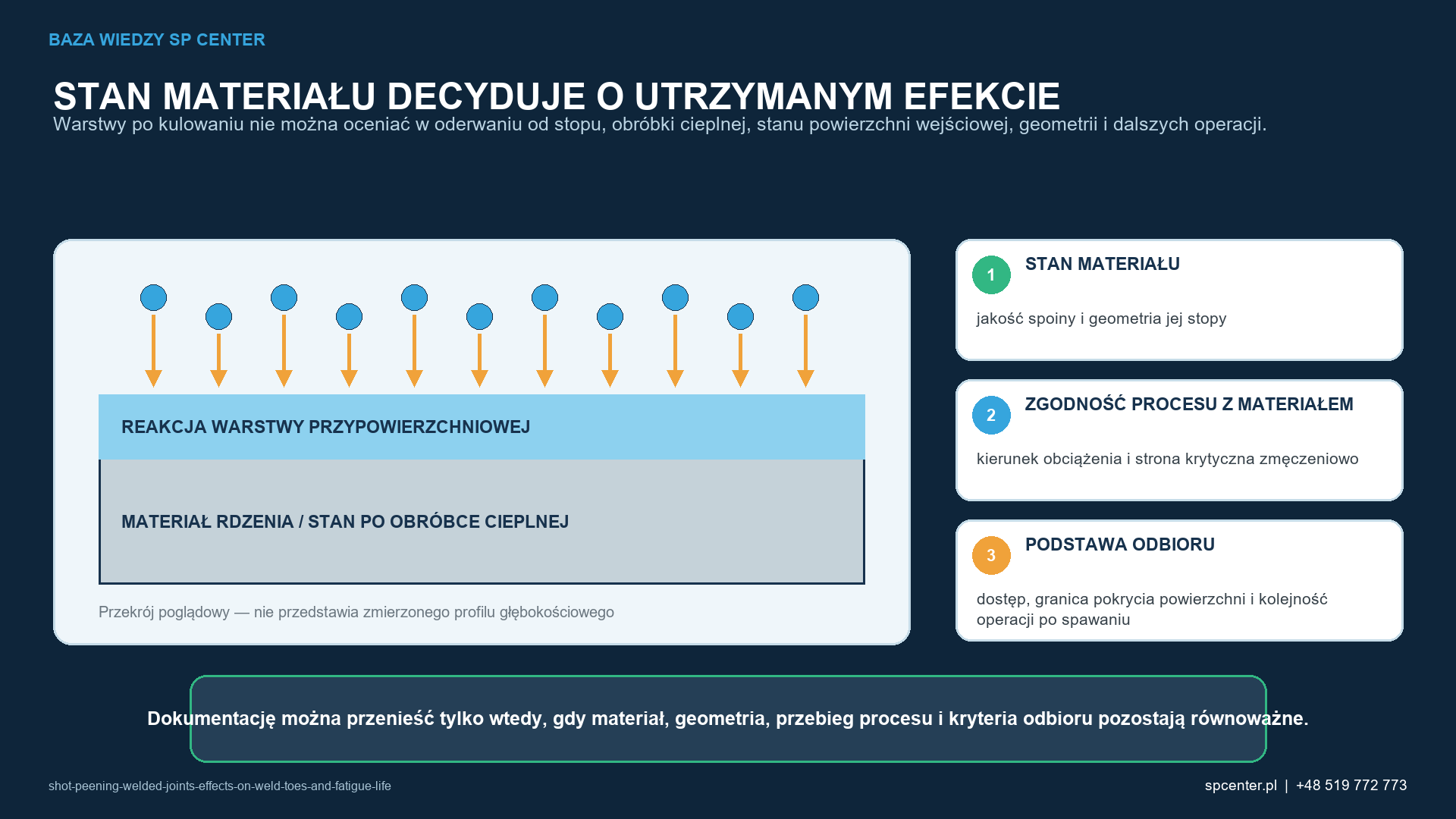

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania połączeń spawanych: wpływu na strefy przejścia spoiny i trwałość zmęczeniową. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw kulowania połączeń spawanych?
Kulowanie złącza spawanego może zmienić naprężenia szczątkowe i stan powierzchni w pobliżu stopy spoiny o krytycznym znaczeniu dla zmęczenia, ale nie może usunąć braku przetopu, pęknięć, podtopień przekraczających granice odbioru, porowatości ani niewłaściwego profilu spoiny. Obróbkę należy powiązać z jakością spoiny, geometrią jej stopy, kontrolą, kierunkiem obciążenia i kolejnością nakładania ewentualnych powłok.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania złączy spawanych podczas pierwszego przeglądu należy powiązać jakość spoiny i geometrię jej stopy, kierunek obciążenia i stronę krytyczną zmęczeniowo, a także dostęp, granicę pokrycia i kolejność operacji po spawaniu. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule omówiono wyłącznie zastosowanie kulowania do połączeń spawanych. Strony o wadach powierzchni i pękaniu korozyjnym naprężeniowym dotyczą innych mechanizmów uszkodzeń.
Jakie zmienne definiują kontrolowany proces kulowania złączy spawanych?
Analiza obejmuje trzy wzajemnie powiązane obszary nadzoru: jakość spoiny i geometria jej stopy; kierunek obciążenia i strona krytyczna zmęczeniowo; a także dostęp, granica pokrycia oraz kolejność operacji po spawaniu. Dla każdego obszaru trzeba określić sposób nadzoru i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Jakość spoiny i geometria jej brzegu | Spoina zaakceptowana przed kulowaniem | Zapis kontroli i geometrii spoiny |
| Kierunek obciążenia i strona krytyczna pod względem zmęczeniowym | Opracowanie toru obróbki i maskowania właściwego dla stopy spoiny | Pokrycie powierzchni przy podstawie spoiny i w strefie przejściowej |
| Dostęp, granica pokrycia i kolejność operacji po spawaniu | Badania NDT po procesie oraz weryfikacja pokrycia powierzchni i trwałości zmęczeniowej | Reprezentatywne dane dotyczące trwałości zmęczeniowej złączy spawanych, jeśli jest ona deklarowana |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana jakości spoiny i geometrii jej stopy może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do kierunku obciążenia i strony krytycznej zmęczeniowo, natomiast ograniczenie służące zapewnieniu właściwego dostępu, granicy pokrycia i kolejności operacji po spawaniu może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak kulowanie złączy spawanych wpisuje się w cały system kulowania?
Sama nazwa materiału nie wystarcza. Obróbka cieplna, twardość, mikrostruktura, warstwa powierzchniowa, wcześniejsze procesy i wrażliwość na wady określają użyteczny zakres odkształcenia plastycznego oraz ryzyko uszkodzenia.
W tym przypadku należy wdrożyć konkretne środki kontroli: zatwierdzenie spoiny przed kulowaniem; opracowanie toru obróbki i maskowania dostosowanych do stopy spoiny; oraz przeprowadzenie po procesie badań NDT, kontroli pokrycia i walidacji zmęczeniowej. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: zaakceptowana spoina przed kulowaniem, opracowanie przebiegu procesu i maskowania właściwych dla stopy spoiny, badania NDT po procesie oraz walidacja pokrycia powierzchni i trwałości zmęczeniowej muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

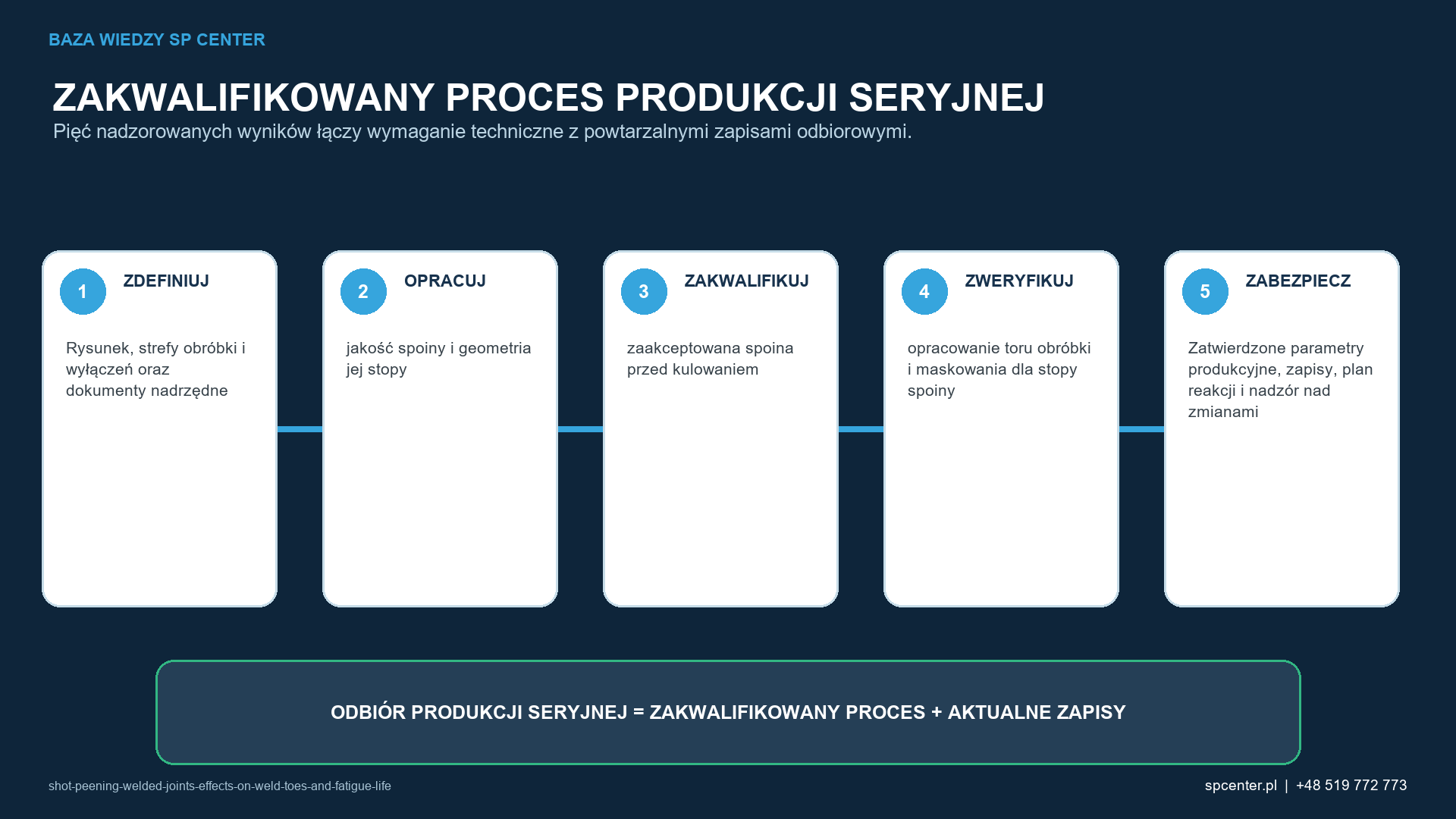

Jak należy kwalifikować kulowanie połączeń spawanych przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić jakość spoiny i geometrię jej brzegu, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź kierunek obciążenia i stronę krytyczną zmęczeniowo, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz zapis kontroli i geometrii spoiny, pokrycie przy stopie spoiny i w strefie przejściowej oraz, jeśli deklaruje się takie właściwości, reprezentatywne dane zmęczeniowe dla złącza spawanego, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź spoinę zaakceptowaną przed kulowaniem, opracowanie ścieżki i maskowania właściwych dla stopy spoiny oraz badania NDT, kontrolę pokrycia i walidację zmęczeniową po procesie. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem złączy spawanych?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki zapisom kontroli spoiny i geometrii. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie pokrycia powierzchni przy stopie spoiny i w strefie przejściowej. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie reprezentatywnych danych zmęczeniowych dotyczących złącza spawanego, jeżeli deklaruje się takie właściwości. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania złączy spawanych najbardziej użyteczny pakiet dokumentacji obejmuje zapis kontroli spoiny i jej geometrii, ocenę pokrycia powierzchni przy stopie spoiny i w strefie przejściowej oraz reprezentatywne dane zmęczeniowe dla złącza spawanego, jeżeli deklaruje się takie właściwości, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

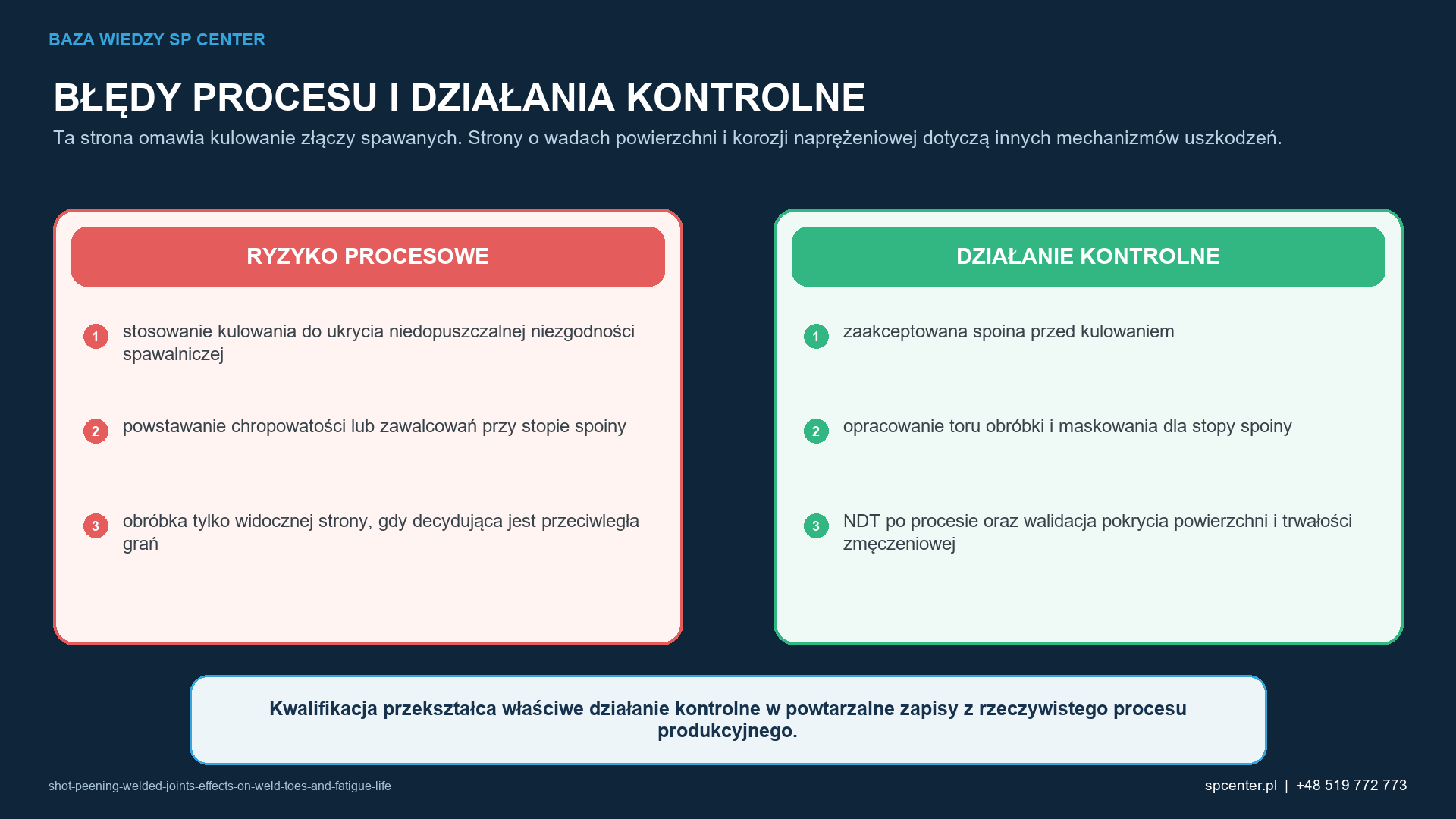

Jakie tryby uszkodzeń wymagają zatrzymania kulowania połączeń spawanych lub podjęcia działań zabezpieczających?
- Wykorzystywanie kulowania do ukrycia niedopuszczalnej nieciągłości spoiny. Odseparuj wyroby, których dotyczy problem, zweryfikuj ostatni znany prawidłowy stan i na podstawie kryterium zaakceptowanej spoiny przed kulowaniem ustal, czy doszło do błędu wymagań, konfiguracji czy wykonania.
- Powstawanie chropowatości lub zawalcowań przy podstawie spoiny. Nie należy kompensować ich dodatkową ekspozycją, dopóki nie rozdzieli się wpływu dostępu, medium, urządzeń i reakcji powierzchni. Właściwym rozwiązaniem jest opracowanie toru ruchu i maskowania specjalnie dla podstawy spoiny.
- Obróbka wyłącznie widocznej strony, gdy decydujące znaczenie ma przeciwległa podstawa. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynierskiego lub klienta. Dalsze postępowanie powinno opierać się na badaniach NDT wykonanych po procesie oraz walidacji pokrycia i zmęczenia, a także wskazywać wszystkie wyroby przetworzone w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kulowanie połączeń spawanych, aby uniknąć niejednoznaczności?
Najpierw opisać część i podejmowaną decyzję, a następnie proces. Zapytanie ofertowe powinno określać numer części i rewizję, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obszarów obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, wielkość partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące jakości spoiny i geometrii jej przejścia w materiał rodzimy, kierunku obciążenia i strony krytycznej pod względem zmęczeniowym, a także dostępu, granicy pokrycia i kolejności operacji po spawaniu.
Należy unikać uniwersalnych nastaw skopiowanych z innej części. Zamiast tego trzeba poprosić dostawcę o wyjaśnienie, jak proponowany sposób realizacji procesu zapewnia kontrolę zatwierdzonej spoiny przed kulowaniem, opracowania toru ruchu i maskowania właściwych dla strefy przejścia spoiny oraz badań NDT, pokrycia powierzchni i walidacji zmęczeniowej po procesie, a także w jaki sposób pozwoli wykryć użycie kulowania do ukrycia niedopuszczalnej nieciągłości spoiny, powstawanie chropowatości lub zawalcowań w strefie przejścia spoiny oraz obróbkę tylko widocznej strony, gdy decydująca jest przeciwległa grań. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Najkrótsze wiarygodne stwierdzenie dotyczące akceptacji ma charakter warunkowy: połączenia spawane poddane kulowaniu można dopuścić tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki dotyczące intensywności i pokrycia powierzchni spełniają kryteria, zachowane są limity właściwe dla danej części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każde twierdzenie dotyczące parametrów użytkowych, które wykracza poza te kontrole, wymaga własnej podstawy walidacyjnej.
Jak należy kwalifikować kulowanie połączeń spawanych, uwzględniając wpływ na przejścia spoiny i trwałość zmęczeniową, oraz jak określać wymagania dotyczące procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania połączeń spawanych i jego wpływu na stopy spoin oraz trwałość zmęczeniową przegląd techniczny powinien obejmować jakość spoiny i geometrię jej stopy, kierunek obciążenia i stronę krytyczną pod względem zmęczeniowym, dostęp, granicę pokrycia powierzchni oraz kolejność operacji po spawaniu. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: wykorzystywanie kulowania do ukrycia niedopuszczalnej nieciągłości spoiny, tworzenie chropowatości lub zawalcowań przy stopie spoiny oraz obróbkę wyłącznie widocznej strony, gdy decydujące znaczenie ma grań po stronie przeciwnej. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie jakości spoiny, geometrii jej brzegu oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania połączeń spawanych — wpływu na stopy spoin i trwałość zmęczeniową — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania złączy spawanych. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł dotyczy zastosowania w złączach spawanych. Strony o wadach powierzchni i korozji naprężeniowej dotyczą innych mechanizmów uszkodzeń.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to stosowanie kulowania w celu ukrycia nieakceptowalnej nieciągłości spoiny, powodowanie chropowatości lub zakładek w strefie przejścia spoiny oraz obróbka wyłącznie widocznej strony, gdy decydujące znaczenie ma grań po przeciwnej stronie.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować zapis kontroli spoiny i jej geometrii, pokrycie przy brzegu spoiny i w strefie przejściowej oraz reprezentatywne dane zmęczeniowe złącza spawanego, jeśli się na nie powołano.
Często zadawane pytania o kulowanie złączy spawanych — wpływ na stopy spoin i trwałość zmęczeniową
Jakie informacje są potrzebne do wyceny kulowania połączeń spawanych?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać jakość spoiny i geometrię jej brzegu, kierunek obciążenia i stronę krytyczną zmęczeniowo, a także dostęp, granicę pokrycia powierzchni i kolejność operacji po spawaniu.
Jakie zapisy potwierdzają nadzór nad kulowaniem złączy spawanych?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować zapis kontroli spoiny i jej geometrii, pokrycie w strefie brzegu spoiny i przejścia oraz, jeśli deklaruje się odpowiednią korzyść, reprezentatywne dane zmęczeniowe dla złącza spawanego.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem połączeń spawanych obejmują wykorzystanie kulowania do ukrycia niedopuszczalnej nieciągłości spoiny, powstawanie chropowatości lub zawalcowań przy brzegu spoiny oraz obróbkę wyłącznie widocznej strony, gdy decydująca jest grań po stronie przeciwnej.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kulowanie połączeń spawanych?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie akceptacji spoiny przed kulowaniem, opracowania trajektorii i maskowania właściwych dla stopy spoiny oraz weryfikacji po procesie obejmującej NDT, pokrycie i trwałość zmęczeniową.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania połączeń spawanych?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie złącza spawanego może zmienić naprężenia szczątkowe i stan powierzchni w pobliżu stopy spoiny o krytycznym znaczeniu dla zmęczenia, ale nie może usunąć braku przetopu, pęknięć, podtopień przekraczających granice odbioru, porowatości ani niewłaściwego profilu spoiny. Obróbkę należy powiązać z jakością spoiny, geometrią jej stopy, kontrolą, kierunkiem obciążenia i kolejnością nakładania ewentualnych powłok.
- Należy kontrolować jakość spoiny i geometrię jej brzegu, kierunek obciążenia i stronę krytyczną pod względem zmęczeniowym oraz dostęp, granicę pokrycia i kolejność operacji po spawaniu jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, zapewnij odbiór spoiny przed kulowaniem, opracuj tor obróbki odpowiedni dla stopy spoiny i maskowanie oraz przeprowadź po procesie badania nieniszczące, kontrolę pokrycia i walidację zmęczeniową.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: wykorzystywanie kulowania do ukrycia niedopuszczalnej nieciągłości spoiny, powodowanie chropowatości lub zawalcowań przy brzegu spoiny oraz obróbkę wyłącznie widocznej strony, gdy decydujące znaczenie ma grań po stronie przeciwnej.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o zapisy kontroli spoiny i geometrii, pokrycie powierzchni w obszarze brzegu spoiny i strefy przejściowej oraz reprezentatywne dane zmęczeniowe połączenia spawanego, jeśli są przywoływane.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Czy każdy metal można kulować? Ograniczenia dotyczące materiałów kruchych
- Kulowanie stali sprężynowej: parametry decydujące o właściwościach zmęczeniowych
- Kulowanie zahartowanych stali narzędziowych: możliwości i ograniczenia
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
3. ASTM E466-21, Force Controlled Constant Amplitude Axial Fatigue Tests of Metallic Materials
4. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
5. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
6. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
