Acceptera svetsen först, särskilj efterbehandlingen korrekt och validera den tåspecifika balansen mellan restspänning, geometri, grovhet och utmattningsbelastning.
Kulpening av en svetsad fog kan modifiera restspänning, kallbearbetning och yttillstånd nära en utmattningskritisk svetsfot. Den kan inte reparera sprickor, bristande sammansmältning, ofullständig penetration, porositet, oacceptabel underskärning eller en olämplig svetsprofil. Svetsen måste först uppfylla sina svets-, ritnings- och inspektionskrav. Först då kan en kontrollerad kulpeningsprocess kvalificeras för den faktiska fogens geometri och belastning.
Varför börjar utmattningssprickor ofta vid en svetsfot?
Svetsfoten kombinerar en geometrisk spänningskoncentration med lokal metallurgisk variation, svetsrestspänning, ytojämnheter och eventuell vinkelfeljustering. Sprickbildningsförhållandena beror på fogtyp, svetsprofil, plåttjocklek, belastningsriktning, spänningsförhållande och defekttillstånd.

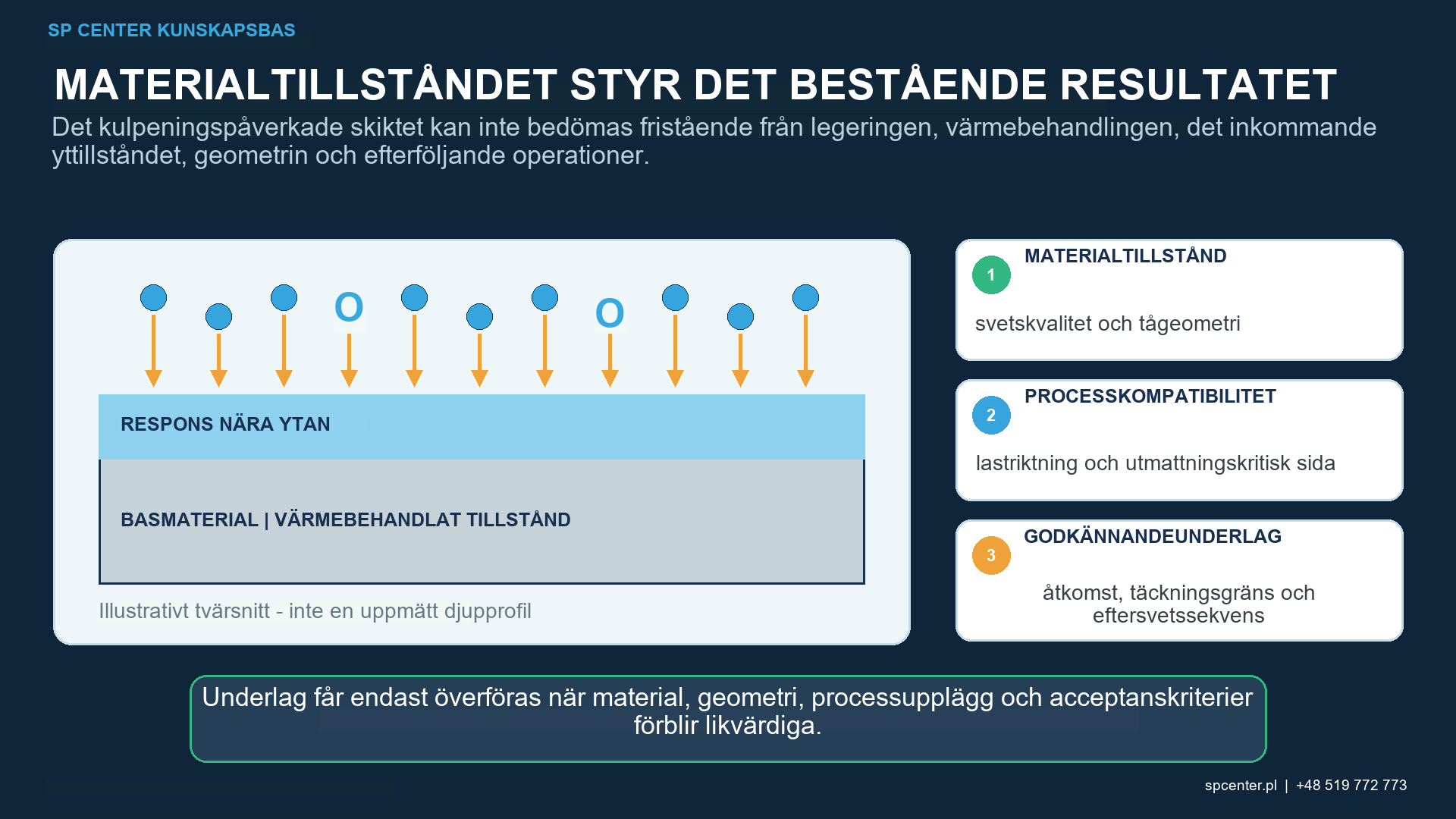

Kulpening kan införa tryckrestspänningar och kallbearbetning men förbättrar inte automatiskt svetsfotens radie. Nyttan kan minska genom ytråhet, veck, lokal överexponering eller relaxation vid hög medelspänning eller cyklisk plasticitet.
| Observerat tillstånd | Kan kulpening reparera det? | Nödvändig åtgärd före kulpening |
|---|---|---|
| Acceptabel svetsfot med utmattningskritisk geometri | Den kan modifiera ytnära spänningen och kallbearbetningstillståndet men tar inte bort skåran | Definiera behandlingszonen och kvalificera yt-, restspännings- och utmattningsrespons |

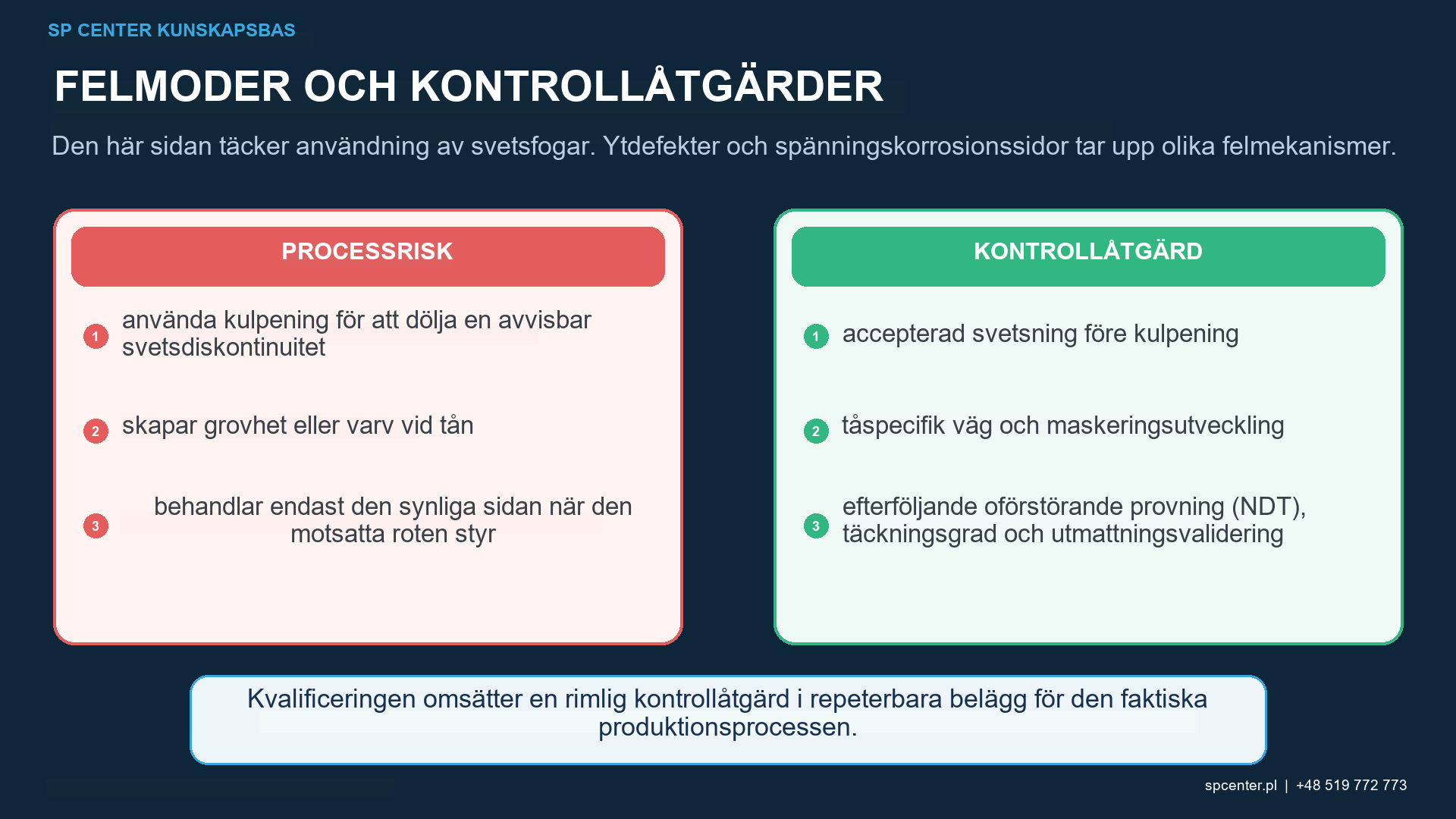

| Spricka eller sprickliknande indikation | Nej | Stopp, utvärdera enligt gällande svets- och inspektionsregler och använd endast en auktoriserad reparationsväg |
| Bristande sammansmältning eller ofullständig penetration | Nej | Beslut om fortsatt hantering eller reparation enligt svetsproceduren och konstruktionsmyndigheten |
| Porositet, slagginklusion eller oacceptabel underskärning | Nej | Jämför med acceptanskriterier; Dölj inte indikationen genom kulpening |
| Bågslag, slipbränna eller vasst reparationsmärke | Nej | Inspektera och åtgärda den metallurgiska eller geometriska skadan före behandling |
| Tillåten tåbehandling eller profilförbättring | Inte genom antagande | Använd den uttryckligen godkända slipningen, TIG-behandlingen, HFMI eller annan kvalificerad procedur |
Tabell 1. Svetsfel och en acceptabel utmattningskritisk tå kräver olika åtgärder.
Vilket svetsförhållande krävs före kulpening?
Slutför den specificerade visuella, dimensionella och icke-förstörande inspektionen innan ytans utseende ändras. Registrera fogtyp, bas- och tillsatsmaterial, svetsprocedur, värmetillförsel eller andra nödvändiga variabler, svetsprofil, deformation, reparationshistorik och accepterade indikationer.
Om en indikation överskrider acceptanskriterierna, stopp. Reparation eller eftergift kräver godkänd svets- och konstruktionsväg. Kulpening ersätter inte svetsgodkännande.
Hur skiljer sig kulpening från andra efterbehandlingar efter svetsning?
| Process | Primär åtgärd | Varför det inte är utbytbart |
|---|---|---|
| Kontrollerad kulpening | Distribuerade partikelstötar skapar tryckrestspänning och kallbearbetning över en definierad yta | Kräver Almenintensitet, kulpeningsmedium, täckningsgrad och processspecifik kvalificering |
| Blästring | Tar bort glödskal eller föroreningar och förbereder en yta | Rengöringsmedia och acceptans etablerar inte kontrollerad kulpening |
| HFMI eller nål-/hammarbehandling | Upprepade verktygsstötar omformar och komprimerar plastiskt området vid svetsfoten | Verktygsgeometri, spårprofil, operatörsteknik och IIW eller kundregler olika |
| TIG-slipning | Omsmälter svetsfoten för att förbättra geometrin | Termisk process med implikationer för svetsprocedur, metallurgi och inspektion |
| Gradslipning | Avlägsnar material mekaniskt och jämnar ut tån | Ändrar geometrin genom materialborttagning och behöver sina egna djup-, profil- och defektkontroller |
Tabell 2. Liknande affärsmål gör inte eftersvetsningsprocesser tekniskt likvärdiga.
Använd den process som anges i ritningen eller den godkända tekniska planen. Tillämpa inte HFMI-kvalitetsregler för pneumatisk kulpening och kalla inte slipande rengöring för en utmattningskvalificerad kulpeningsprocess.
Hur definieras behandlingszonen vid svetsfoten?
Kartlägg svetsfoten på varje relevant sida samt start- och slutläge, infästningens ände, korsningar och övergångar. Definiera tåzonens bredd, intilliggande band av grund- och svetsmetall, skyddade ytor, åtkomst till roten, kontakt med fixturen och maskeringsgränser.
Strömmen måste nå tån vid en kvalificerad incidens utan att lämna en smal obehandlad linje. Robotens bana eller nominell uppehållstid bevisar inte lokal partikelpåverkan. Använd en täckningsmetod som är lämplig för den grova och krökta geometrin.
Vilka parametrar kräver kvalificering?
Kontrollera mediematerial, storlek, hårdhet och form; intensitet från en giltig mättnadskurva; flöde, tryck eller hjulinställningar; munstyckes- eller hjulgeometri; vinkel, avstånd, hastighet, överlappning och exponering. Välj ett fönster som producerar det avsedda svaret utan veck, skarp intryckning, sprickbildning eller oacceptabel grovhet.
Almen-systemet mäter en standardiserad processrespons, inte restspänningen vid svetsens tå. En plan Almenprovplåt kan inte återge svetsgeometrin, egenskaperna i den värmepåverkade zonen eller den lokala åtkomligheten.
Hur utvärderas restspänning och utmattningsfördelar?
Mätning av restspänningar vid svetsfoten är känslig för mätplats, riktning, krökning, fas och yttillstånd. Ange metod, koordinatsystem, förfarande för djupprofilering och mätosäkerhet. Ett tryckrestspänningsvärde vid en åtkomlig punkt beskriver inte hela spänningsfältet vid svetsfoten.
Utmattningskvalificeringen ska representera fogtyp, svetsfotens profil, tjocklek, material, belastningsriktning, spänningsförhållande, spektrum och miljö. Registrera prov utan brott vid stoppgränsen, brott och brottursprung. Om sprickinitieringen flyttas från den behandlade svetsfoten till roten eller en annan detalj är detta relevant för konstruktionspåståendet.
Vilka underlag stöder godkännande?
| Underlagsnivåer | Lämpliga underlag | Påstående stöds |
|---|---|---|
| Svetsgodkännande | Tillämplig oförstörande provning (NDT), visuell profil, dimensioner, material och svetsspårbarhet | Fogen var acceptabel före kulpening |
| Kulpeningsutförande | Giltig mättnadskurva, intensitetsverifiering, kulpeningsmedium, utrustning, fixtur, maskering och täckningsgrad | Godkänd kulpeningsprocess efter svetsning utfördes |
| Tåytans integritet | Förstorad inspektion, replikor eller topografi, bedömning av ytråhet och skador | Ingen oacceptabel vikning, sprickbildning, skarp inbuktning eller missat tåband |
| Restspänningsrespons | Kvalificerad mätning vid definierade tåplatser, riktningar och djup där det behövs | Avsett tillstånd nära ytan var producerad |
| Utmattningsprestanda | Representativa utmattningstester för fogar över relevant spänningsförhållande och analys av brottursprung | Specifik fogklass, material och belastning stöder den påstådda nyttan |
| Stabilitet | Underlag för cyklisk eller termisk relaxation där drift eller efterbehandling kan ändra spänningstillståndet | Nyttan förblir relevant efter det fullständiga processupplägget och belastningen |
Tabell 3. Processöverensstämmelse och utmattningsdesignpoäng är relaterade men separata underlagsnivåer.
Tillämpa inte en universell förbättringsfaktor. Publicerade resultat varierar med bearbetningsparametrar och fogförhållanden. Eventuell ökning av en tillåten utmattningsklass eller design måste komma från den styrande designmetoden och den auktoriserade kvalificeringsgrunden.
Hur påverkar sekvens och relaxation resultatet?
Slipning, TIG-svetsning, värmebehandling, rengöring, beläggning och bakning kan ändra geometri, restspänning eller ytbeskaffenhet. Kvalificera hela sekvensen. Materialborttagning efter kulpening kan ta bort en del av det behandlade lagret; uppvärmning eller hög cyklisk spänning kan avslappna tryckfältet.
Ändringar av svetsprocedur, hållfasthetsklass, fogtyp, tjocklek, tåbehandling, kulpeningsmedium, intensitet eller termisk cykel efter kulpening kräver granskning före användning.

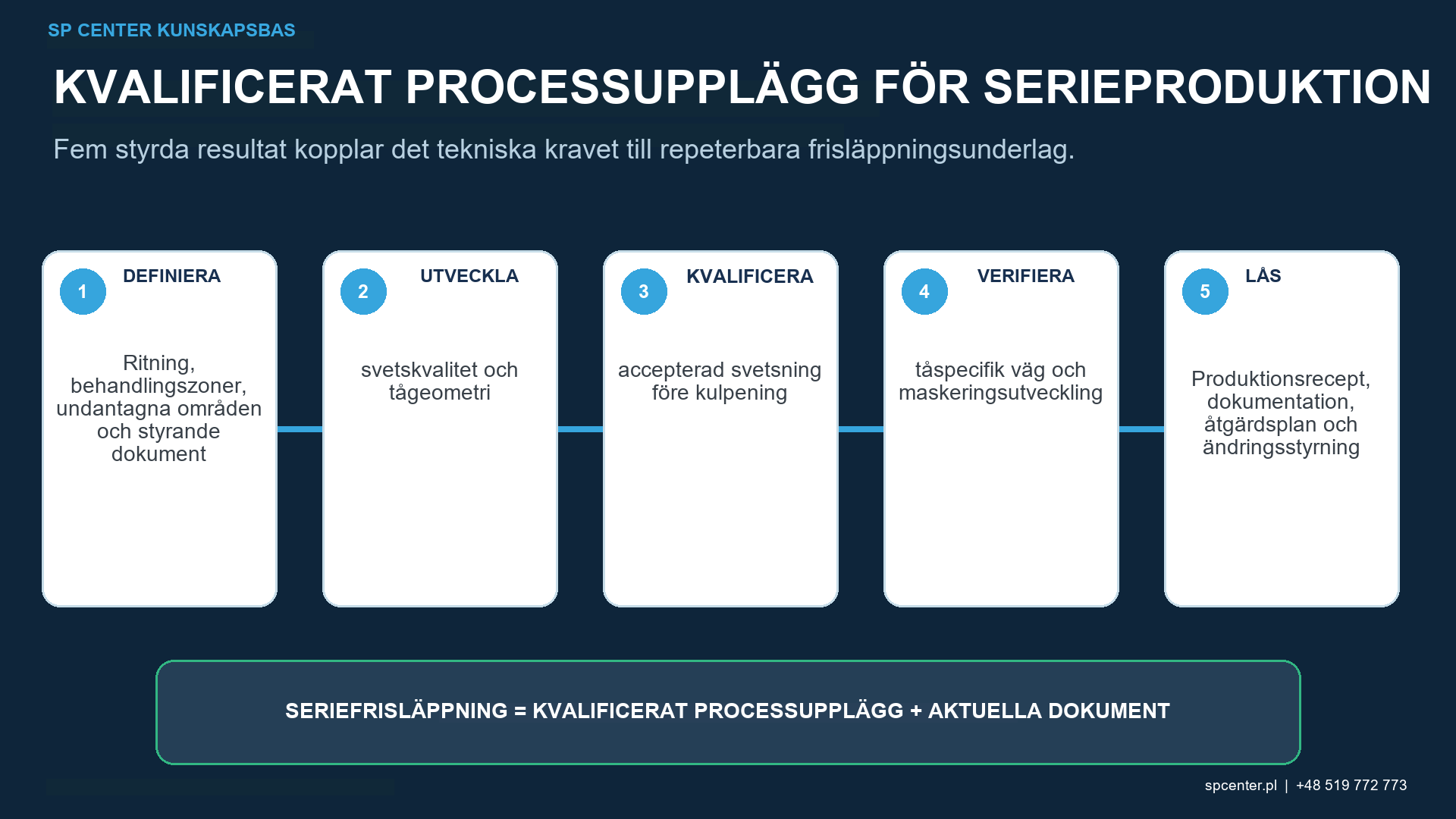

Vad hör hemma i kontrollplanen?
- Spårbarhet för svetsidentitet, procedur, material, fog och inspektion.
- Godkänd profil, OFP- och reparationsstatus före kulpening.
- Karta över kontrollerad tå, intilliggande, skyddad och övergångszon.
- Kvalificerad utrustning, kulpeningsmedium, intensitet, fixtur och program.
- Funktionsspecifik täckningsgrad och ytintegritetsinspektion.
- Underlag på restspänning eller utmattning där kravet kräver det.
- Fullständig operations- och relaxationsföljd efter kulpening.
- Avvikelser, omarbetning, kundgodkännanden och slutgiltigt godkännande.
Vanliga frågor
Kan kulpening stänga eller reparera en svetsspricka?
Nej. En spricka förblir en spricka även om stötar förändrar dess utseende. Stoppa och använd tillämplig inspektion, tekniskt beslut om fortsatt hantering och kvalificerad svetsreparationsprocessupplägg.
Är blästring av en svets samma sak som kulpening?
Nej. Blästring syftar till renhet eller borttagning av glödskal. Kontrollerad kulpening syftar till ett kvalificerat processrespons med specificerat medium, intensitet och täckningsgrad.
Är HFMI samma sak som kulpening?
Nej. Båda använder mekanisk påverkan, men HFMI använder ett högfrekvent verktyg vid svetsfoten och har olika geometri, utrustning, operatör och kvalitetskriterier.
Tar kulpening bort underskärning vid svetsfoten?
Nej. Underskärning är en geometrisk diskontinuitet. Dess godkännande eller reparation följer svets- och designkraven; kulpening kan inte användas för att dölja den.
Kan publicerad utmattningsförbättring användas som en designfaktor?
Endast när tillämplig konstruktionskod eller myndighet accepterar en kvalificerad grund för den faktiska fogen, materialet, behandlingen, belastningen och brottläget. En litteraturprocent är inte universell.
Varför spelar belastningsförhållandet roll?
Genomsnittlig dragspänning och cyklisk plasticitet kan minska den effektiva nyttan eller avlasta tryckspänningen. Kvalificeringen bör representera driftsspänningsförhållandet och spektrumet.
Måste svetsroten kulpenas?
Endast om den är tillgänglig och krävs enligt konstruktionen och den godkända proceduren. En oåtkomlig rot kan inte antas vara behandlad eftersom tån är täckt.
När krävs NDT efter kulpening?
Följ den fullständiga ritningen, svetskoden, specifikationen, kund- och reparationskraven. Kulpening kan förändra ytans utseende, så inspektionssekvensen måste planeras före bearbetning.
Viktiga slutsatser
- Godkänn den svetsade fogen innan du ändrar dess ytutseende.
- Använd inte kulpening för att dölja eller reparera svetsfel.
- Separera kulpening från rengöring, HFMI, TIG-slipning och slipning.
- Kvalificera tååtkomst, täckningsgrad, intensitet och ytintegritet.
- Matcha utmattningsunderlag med fogens geometri, spänningsförhållande och brottursprung.
- Kontrollera termisk och cyklisk relaxation efter kulpening.
Relaterade SP Center-guider
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
3. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
5. Kulpening och utmattningshållfasthet hos 5083-H11 aluminium T-svetsade fogar, 2005
7. Jämförelse av kulpening, HFMI- och LTT-svetsningar, 2020
Standardnotering: Svetsgodkännande, eftersvetsbehandling, konstruktionskredit, inspektion och reparation följer den fullständiga tillämpliga ritning, svetskod, specifikation och kundauktorisering.
